Упаковка. Комплект поставки
Кулер, как и большинство продуктов компании, поставляется в прочной картонной коробке, оформленной в темных тонах.
Упаковка по габаритам сравнима с таковой для Zalman CNPS10X Performa.
Помимо вентилятора и радиатора, в комплект входят:
- четыре скобы для крепления вентиляторов;
- универсальная усилительная пластина;
- набор винтов, гаек и фиксаторов;
- пара монтажных планок для Socket AM2(+)/AM3/FM1;
- пара монтажных планок для LGA 775/1155/1156/1366/2011;
- изолирующие прокладки;
- пакетик термопасты Zalman ZM-STG2M;
- инструкция по установке.
Как видим, есть все необходимое для полноценного использования кулера, хотя, не помешали бы резиновые прокладки под вентилятор и переходник с резистором.
Zalman впервые за долгое время изменила дизайн лопастей вентиляторов, поставляемых в комплекте с радиаторами, — они снабжены «акульими плавниками». Производитель гарантирует всяческие выгоды от использования такого рода модернизации. Если обратить внимание на качественные характеристики, то комплектный вентилятор работает на частоте до 1700 оборотов в минуту и снабжен четырехконтактным разъемом питания.
Внешний вид
Zalman CNPS10X Optima является типичным представителем радиаторов башенной конструкции.
Новинка выглядит как уменьшенная копия Zalman CNPS10X Performa. В профиль эти устройства отличить смогут лишь искушенные читатели, высота и ширина устройств идентичны и составляют 152 х 132 мм.
Подобно «перформе», тело новинки состоит из 47 алюминиевых пластин толщиной 0,5 мм с межрёберным расстоянием около 2,5 мм, однако их максимальная ширина стала меньше, и составляет всего 61 мм, против 86 мм у предшественника.
Также, стал заметно проще профиль алюминиевых пластин. А вот грамотное, нелинейное, расположение тепловых трубок в массиве ребер осталось на месте.
Из-за уменьшения габаритов при одинаковой плотности оребрения, снизилась площадь теплообмена — 6553 квадратных сантиметров против 7900. Кроме того, кулер в сборе весит теперь всего 630 грамм.
В отличие от соседей по линейке, подошва Zalman CNPS10X Optima выполнена согласно технологии прямого контакта.
Основание лишилось специального выступа, позволявшего крепить радиаторы на материнских платах для процессоров AMD посредством оригинальной клипсы.
Вентилятор фиксируется посредством специальных металлических скоб. Простое и в то же время удобное решение.
Традиционно для большинства устройств Zalman, новинка хорошо собрана и если судить по внешнему виду, то выполнена она безупречно. Теперь посмотрим, насколько просто ее установить на процессор.
Установка

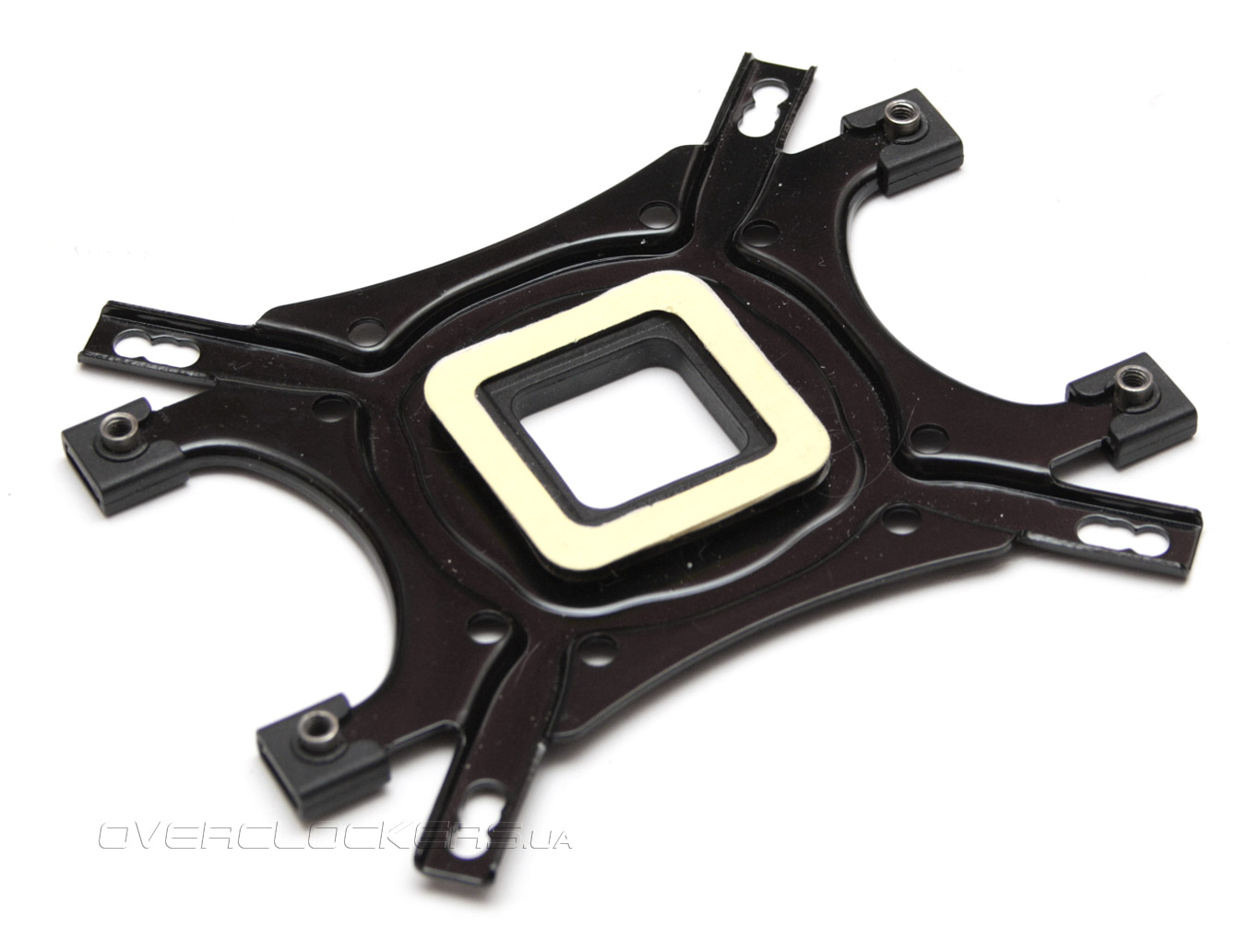

Процедура установки довольно проста. Сперва необходимо закрепить гайки с фланцем и изолирующую прокладку на усилительной пластине.

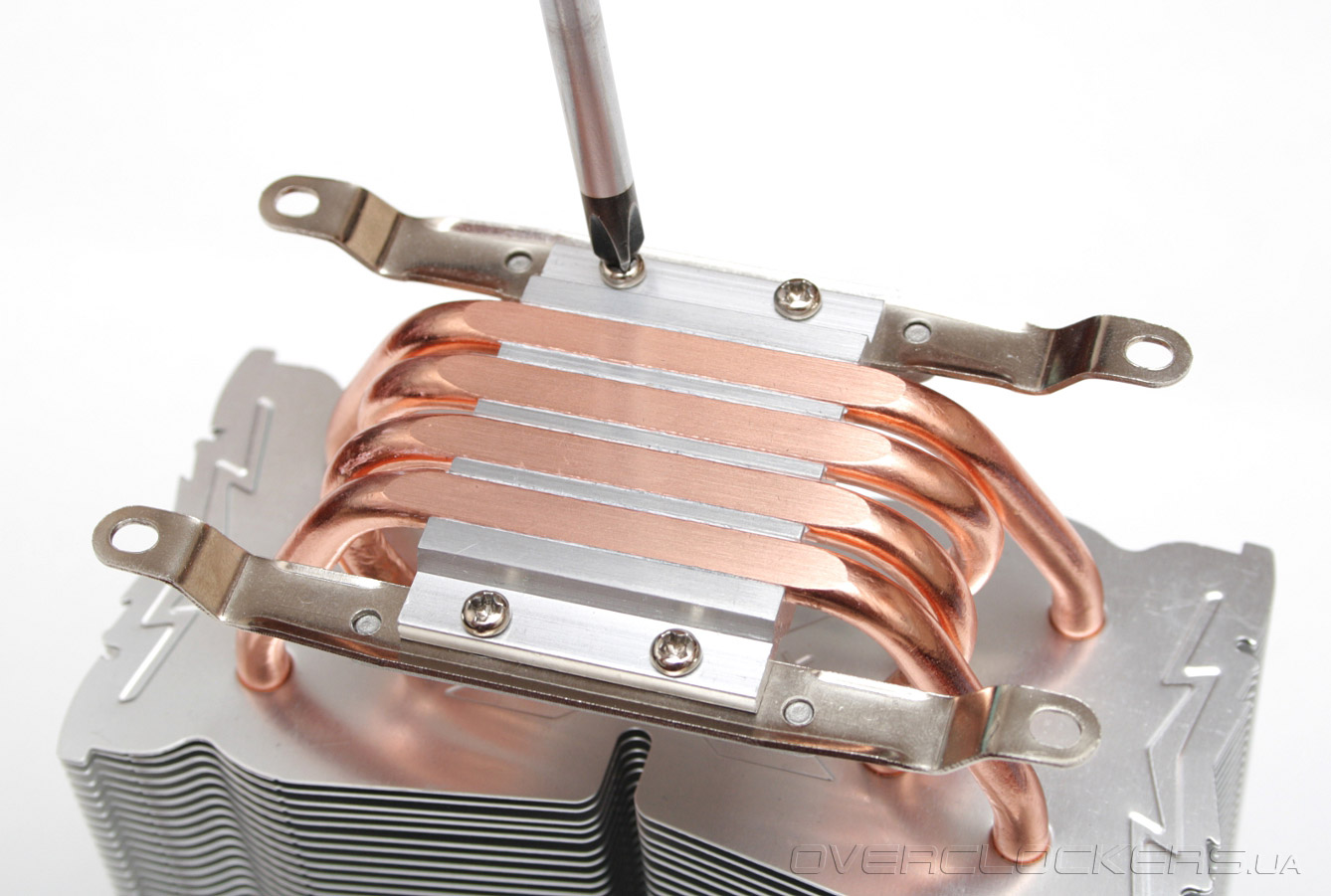

После — на посадочных местах в основании кулера закрепить две скобы из комплекта поставки.

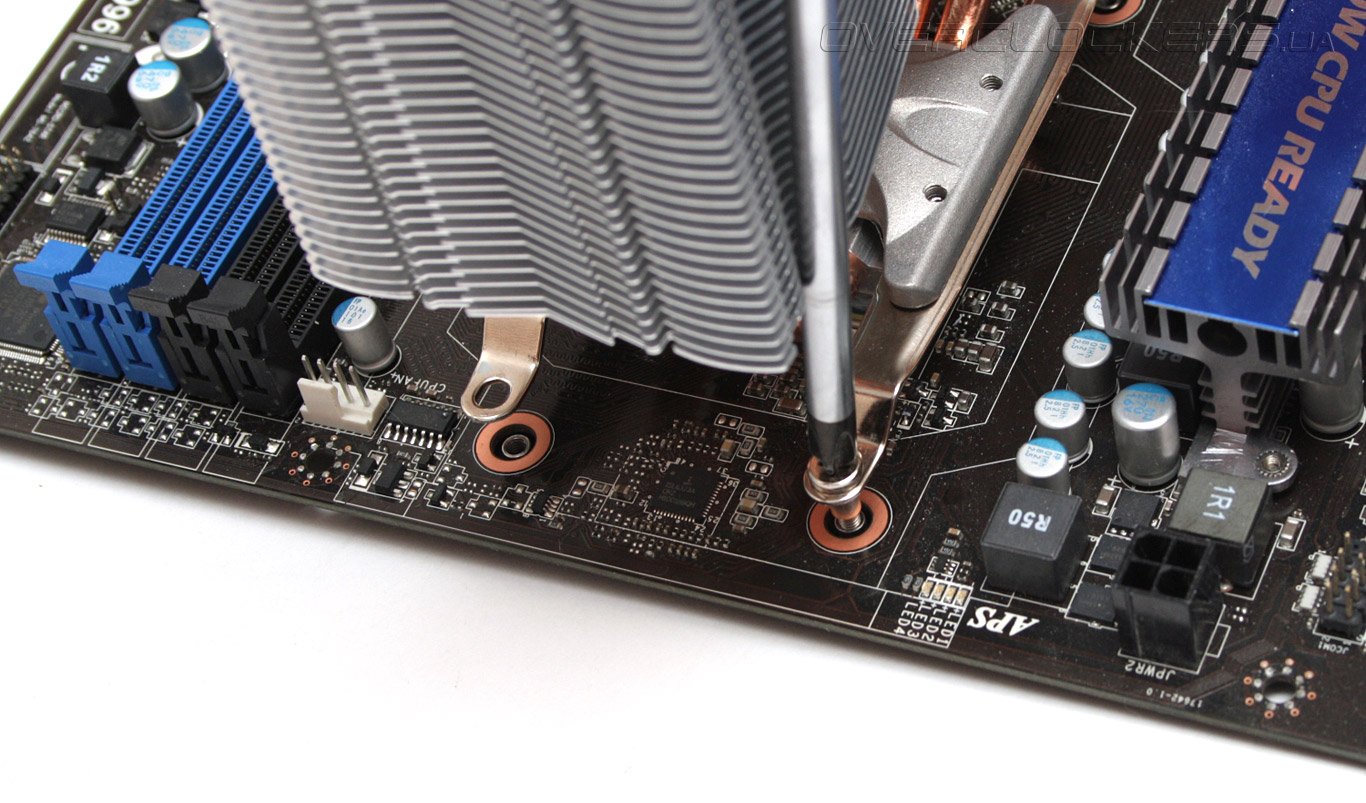

Затем, установив радиатор на материнскую плату, необходимо зафиксировать его винтами.

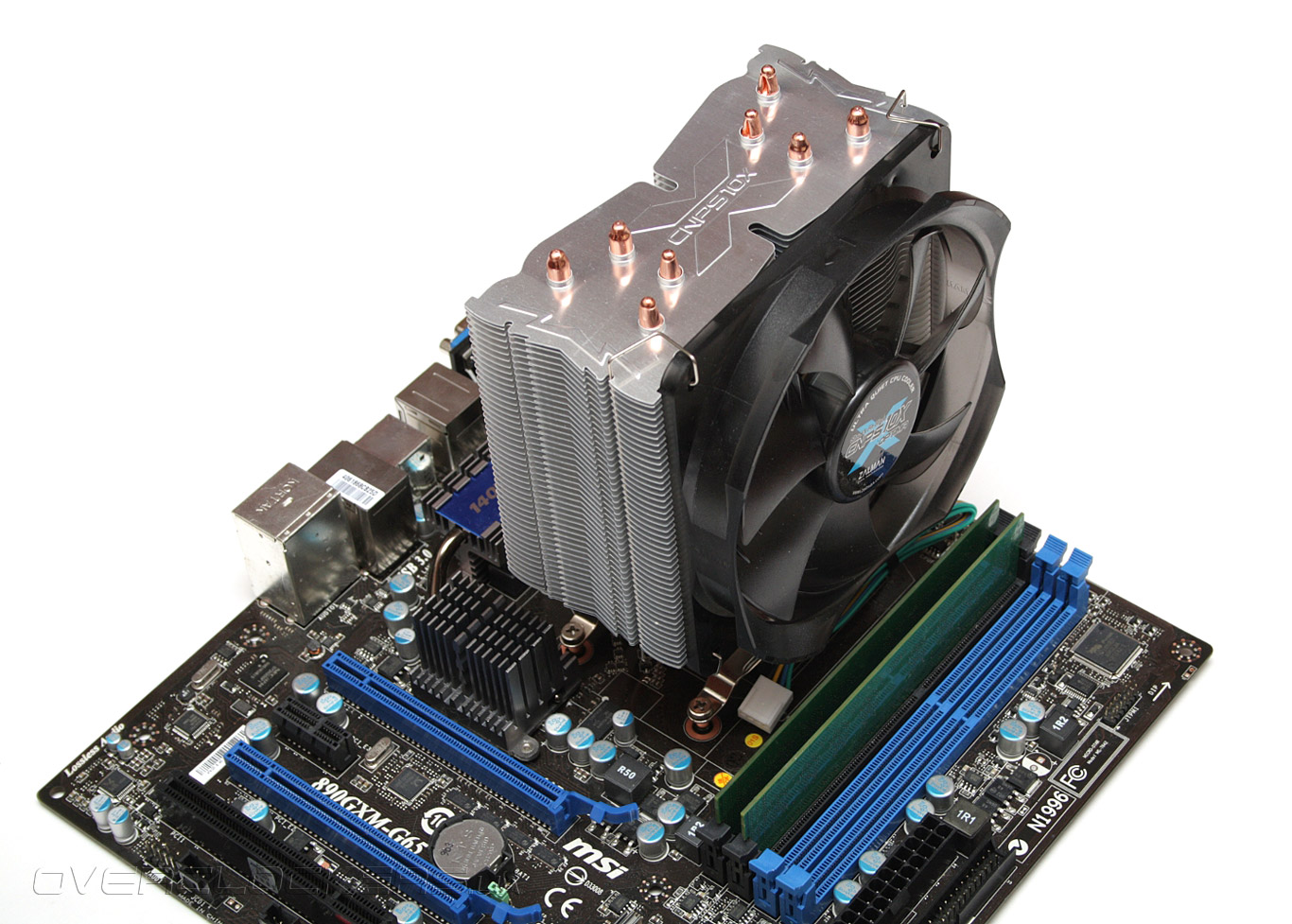

Визуально, установленный кулер занимает на удивление мало места. Большинство узлов материнской платы остаются свободными для легкого доступа.

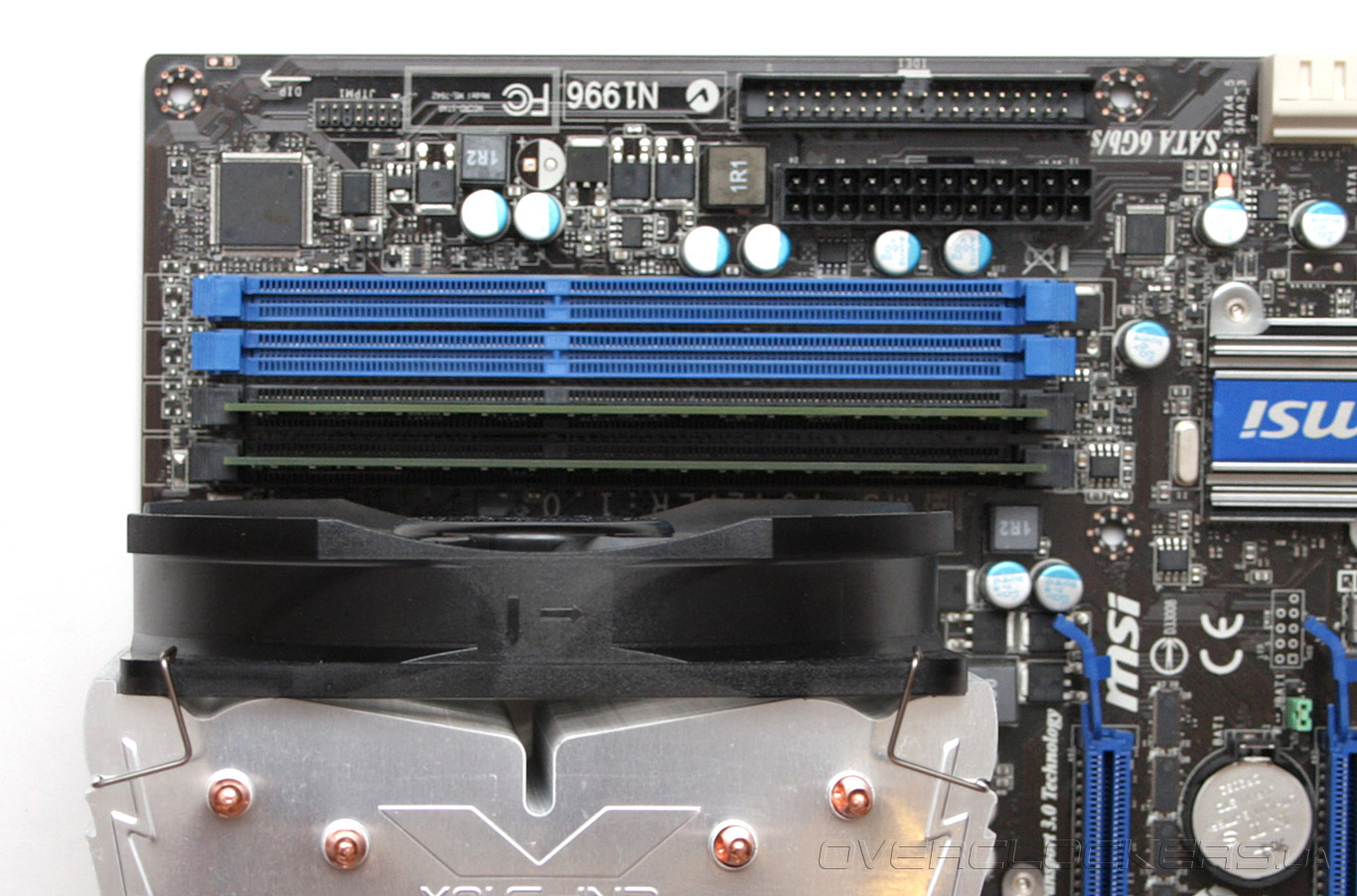

Кроме того, судя по всему, на большинстве системных плат останется некоторое расстояние от нагнетающего вентилятора до ближайшего к процессору слоту оперативной памяти.

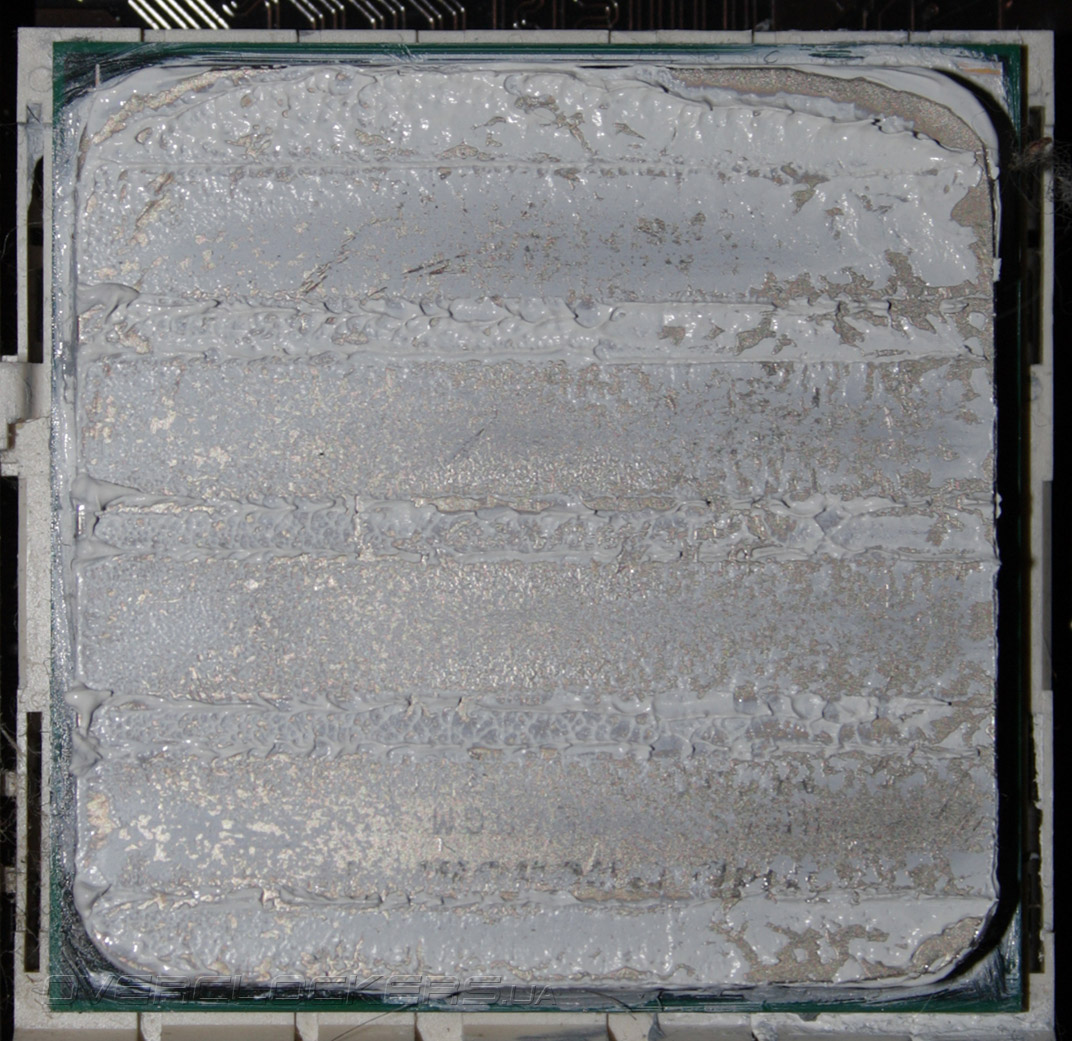

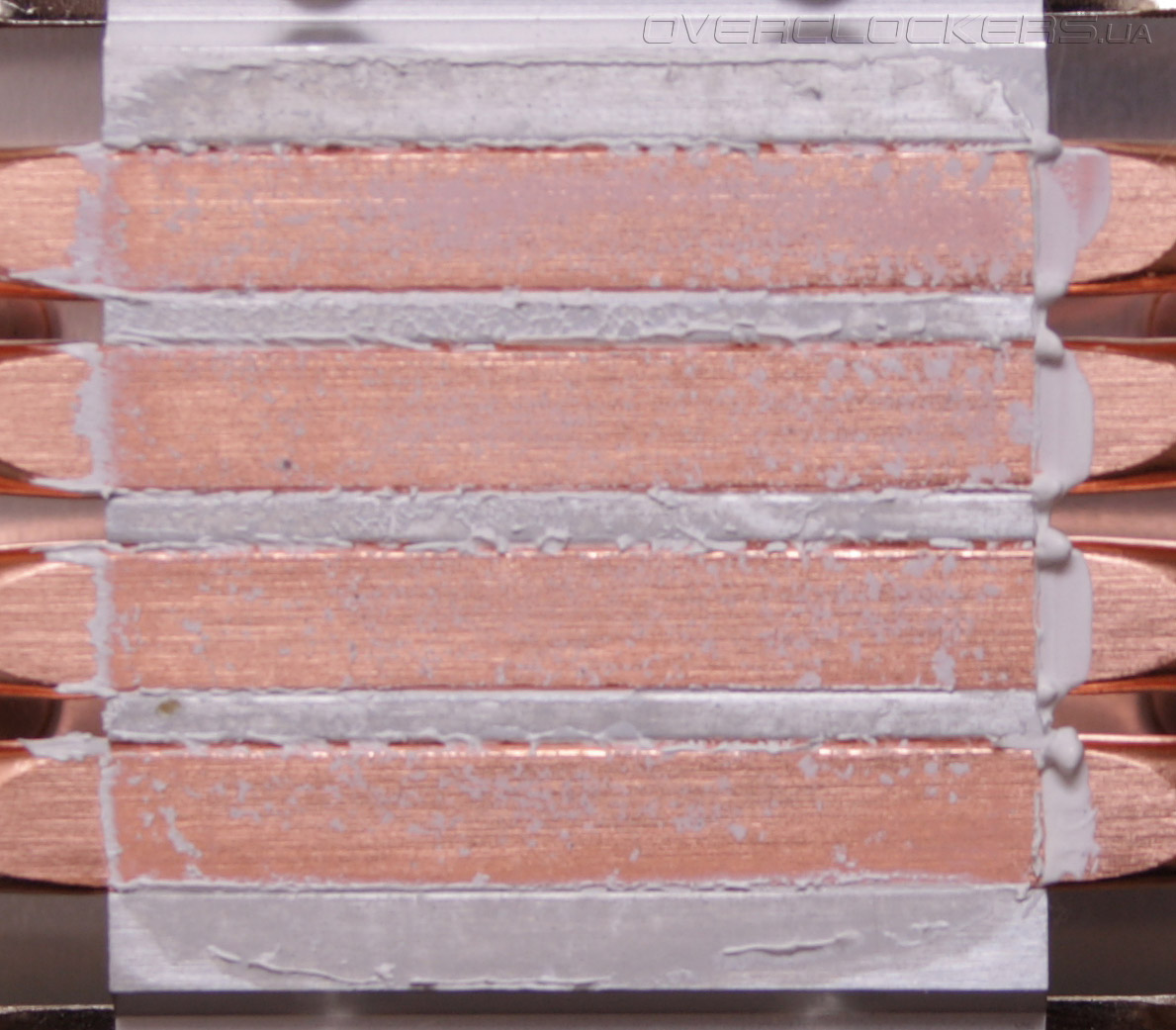

Что касается ровности основания, то с этим у Zalman CNPS10X Optima никаких проблем нет.
Сравнительные характеристики

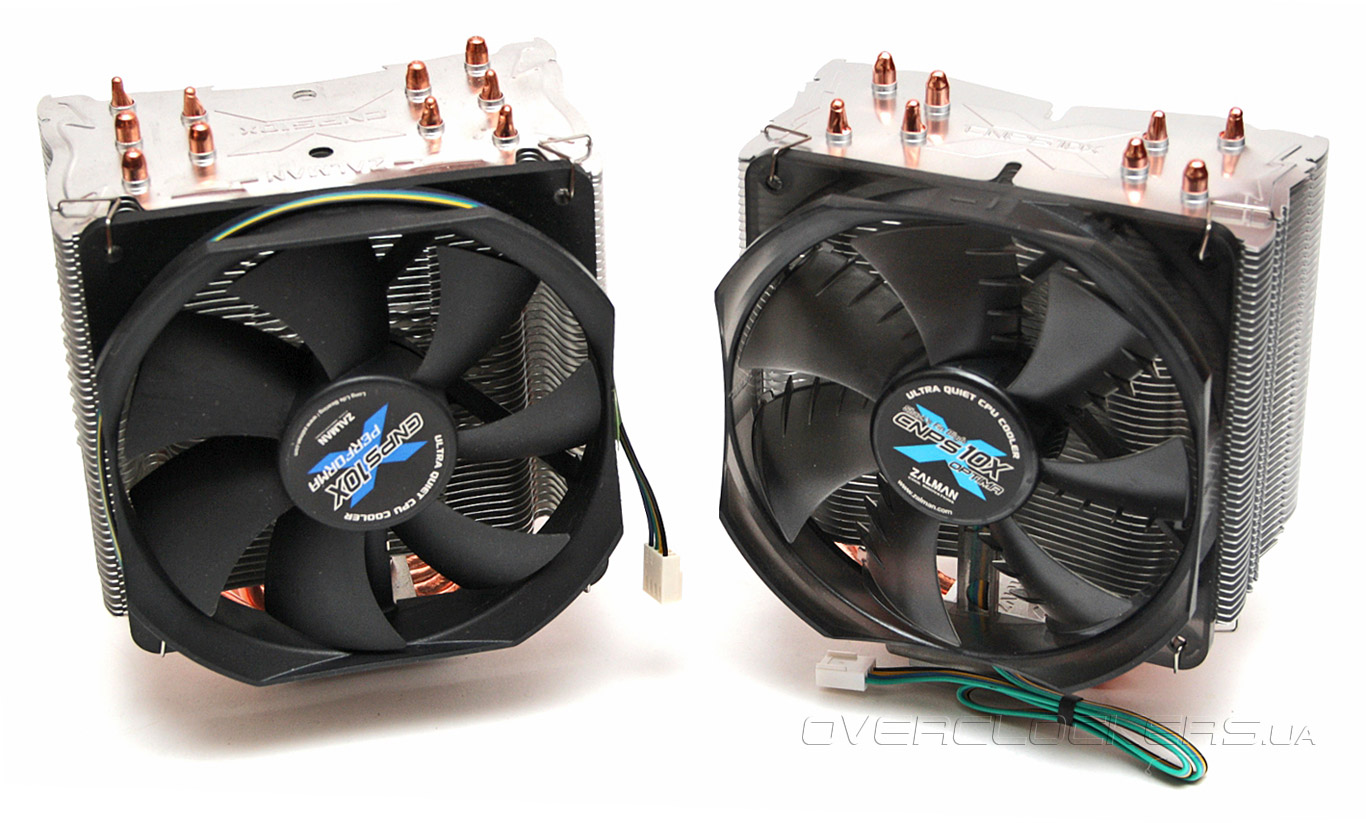

В качестве соперника был выбран кулер, заслуженно носящий статус «народного», а именно Zalman CNPS10X Performa.
| Zalman CNPS10X Optima | Zalman CNPS10X Performa | |
| Совместимость | LGA 775/1155/1156/1366 AM2(+)/AM3(+)/FM1 | LGA 775/1155/1156/1366 AM2(+)/AM3(+)/FM1 |
| Размеры устройства, мм | 132 x 85 x 154 | 132 x 100 x 154 |
| Количество пластин | 47 | 47 |
| Расстояние между пластинами, мм | ~2,5 | ~2,5 |
| Площадь теплообмена, кв. см | ~6500 | ~7900 |
| Масса (включая вентилятор), г | 630 | 748 |
| Комплектный вентилятор | н/д | ZP1225ALM |
| Частота вращения, об/мин | 1000—1700 | 900—2000 |
| Заявленный уровень шума, дБ | 24 | 17—36 |
| Наработка на отказ, тыс. ч | н/д | 50000 |
| Стоимость, $ | ~30 | ~40 |
Конфигурация стенда и условия тестирования
В тестовом стенде были использованы следующие компоненты:
- процессор: AMD Phenom II X4 970 BE (3,5 ГГц, 6 Мбайт кэша L3);
- материнская плата: MSI 890FXA-GD70 (AMD 890FX);
- память: Kingston KVR1333D3N9K2/4G (2x2 Гбайт, DDR3-1333);
- видеокарта: MSI N560GTX-Ti Twin Frozr II/OC (GeForce GTX 560 Ti);
- жесткий диск: Samsung HD252HJ (250 Гбайт, 7200 об/мин, SATA2);
- блок питания: Thermaltake Toughpower 600W (600 Вт).
Тестирование проводилось на открытом тестовом стенде. Температура в помещении была на уровне 24 градусов Цельсия. Прогрев CPU осуществлялся с помощью 20-минутного прогона утилиты OCCT 4.2.0 в режиме Linpack 64-бит. Считывание значений температур также ложилось на плечи этой программы. Для каждого режима запуск теста осуществлялся дважды с промежутком в 10 минут.
Температура в нагрузке представляет собой усредненное значение полученных результатов. В качестве термоинтерфейса использовалась паста Noctua NT-H1. Частота процессора повышалась путем поднятия множителя до отметки 3800 МГц. Напряжение повышалось до 1,48 В. Прочие настройки оставались по умолчанию.
Все системы охлаждения располагались так, чтобы воздушный поток от вентилятора был направлен в сторону портов ввода-вывода материнской платы.
Результаты тестирования
Согласно результатам тестирования, Zalman CNPS10X Optima показал очень и очень достойные результаты. Новинка в большинстве режимов уступила сопернику 2—3 градуса. В случае использования более энергоэффективного процессора, разница температур будет и того меньше.
Что касается производимого шума, то, увы, модернизированная крыльчатка никак не повлияла на данный показатель. Шумовые характеристики комплектного вентилятора Zalman CNPS10X Optima, субъективно, аналогичны таковым у соперника в случае работы на одинаковой частоте оборотов.
Выводы
К сожалению, модели линейки Zalman CNPS11X так и не смогли завоевать ту популярность, которой обладают решения десятой серии. И хотя новинки вскоре полностью займут все рыночные ниши, вытеснив своих предшественников, именно системы охлаждения CNPS10X являются отличным выбором по соотношению «цена/производительность». Второе дыхание уходящей в небытие серии в лице CNPS10X Optima выглядит довольно-таки привлекательно. При меньших габаритах и весе, новинка уступает CNPS10X Performa несколько градусов. А если сравнить их стоимость, то для экономного пользователя выбор очевиден.
