Gigabyte позиционирует новинку как решение для требовательных пользователей и любителей разгона. Насколько это соответствует действительности — мы обязательно проверим в процессе обзора, а пока, предлагаем ознакомиться с техническими характеристиками сегодняшнего тестирования.
| Модель | Gigabyte GA-F2A85X-UP4 |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 64 Гбайт максимум |
| Слоты PCI-E | 2 x PCI Express 2.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DisplayPort, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 10 x 2.0 (2 разъема на задней панели, AMD A85X) 4 х 3.0 (2 разъема на задней панели, AMD A85X) 2 х 3.0 (Etron EJ168) |
| ATA-133 | – |
| Serial ATA | 7 x SATA 6 Гбит/с (A85X) |
| eSATA | 1 х eSATA 6 Гбит/с (A85X) |
| RAID | 0, 1, 5, 10, JBOD (A85X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Индикатор кодов POST, кнопки включения и выключения, UEFI DualBIOS |
Комплект поставки
Коробку материнской платы GA-F2A85X-UP4 сложно перепутать с продукцией других вендоров, так как Gigabyte с годами выработала скромный, но узнаваемый фирменный дизайн упаковки. Центральное место в оформлении занимает логотип Ultra Durable 5, который означает применение в цепях преобразователя напряжения интегральных микросхем, содержащих драйвер и пару силовых транзисторов. По заявлению производителя, такая конструкция позволяет увеличить эффективность узла VRM, а также снизить его нагрев и улучшить разгонный потенциал процессора.
С обратной стороны можно увидеть краткую спецификацию и схематическое изображение системой платы с указанием её ключевых особенностей. Здесь же можно узнать подробности о фирменных технологиях Digital Power и 3D BIOS. Первая означает использование цифрового управления преобразователя напряжения гибридного процессора, а вторая — использование в качестве микрокода Unified EFI с оригинальным графическим интерфейсом. Также, можно узнать о наличии у GA-F2A85X-UP4 двух микросхем с пошивкой: основной и резервной, а также поддержке продуктом Gigabyte технологии виртуализации Lucid Virtu MVP.

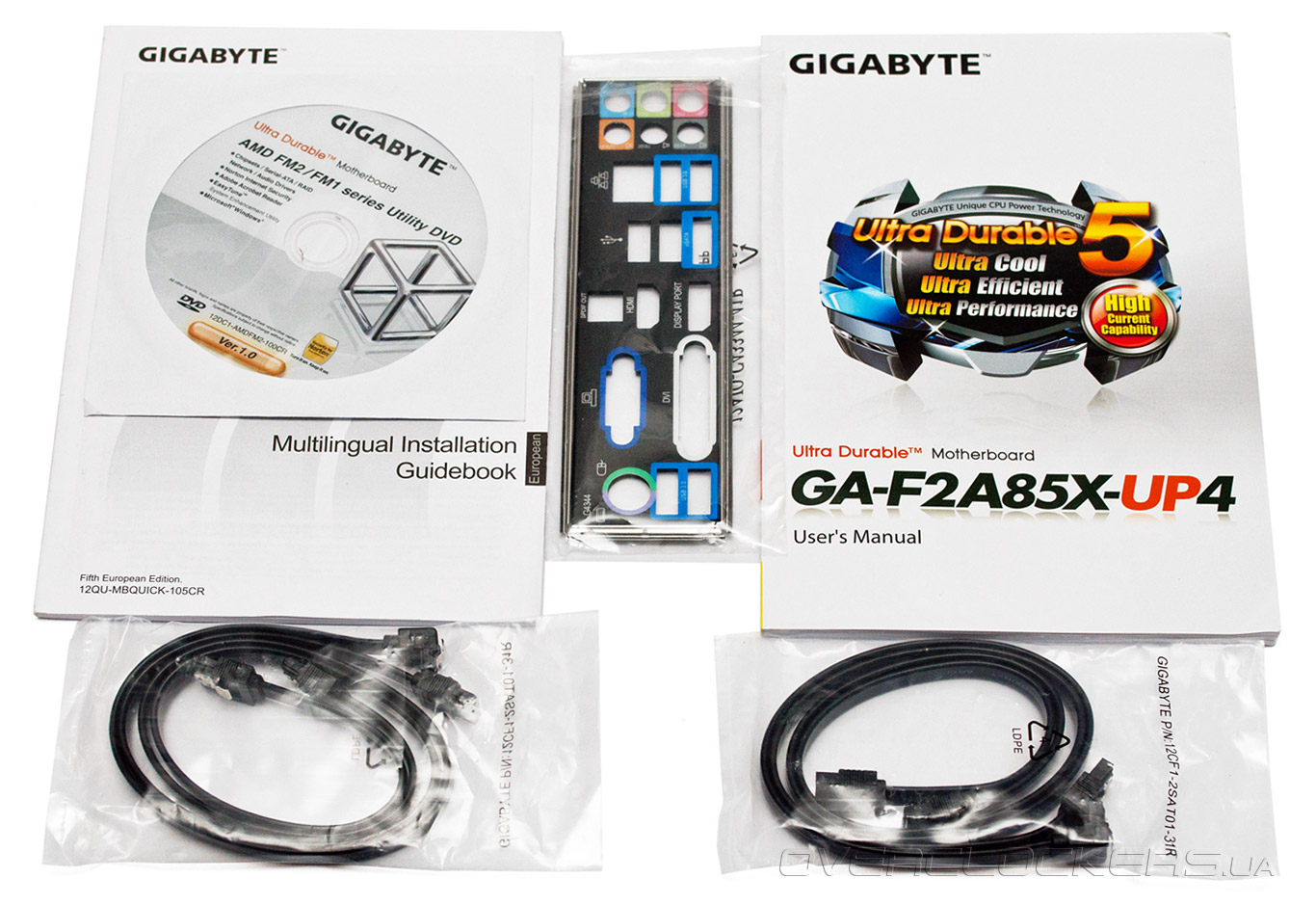

Комплект поставки новинки, помимо самой платы, включает:
- заглушку на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- DVD-диск с драйверами и программным обеспечением;
- подробное руководство пользователя;
- инструкцию по установке системной платы.
Набор дополнительных принадлежностей очень скромный, хотя, мы уже привыкли видеть аналогичный перечень аксессуаров у большинства системных плат среднего класса.
Дизайн

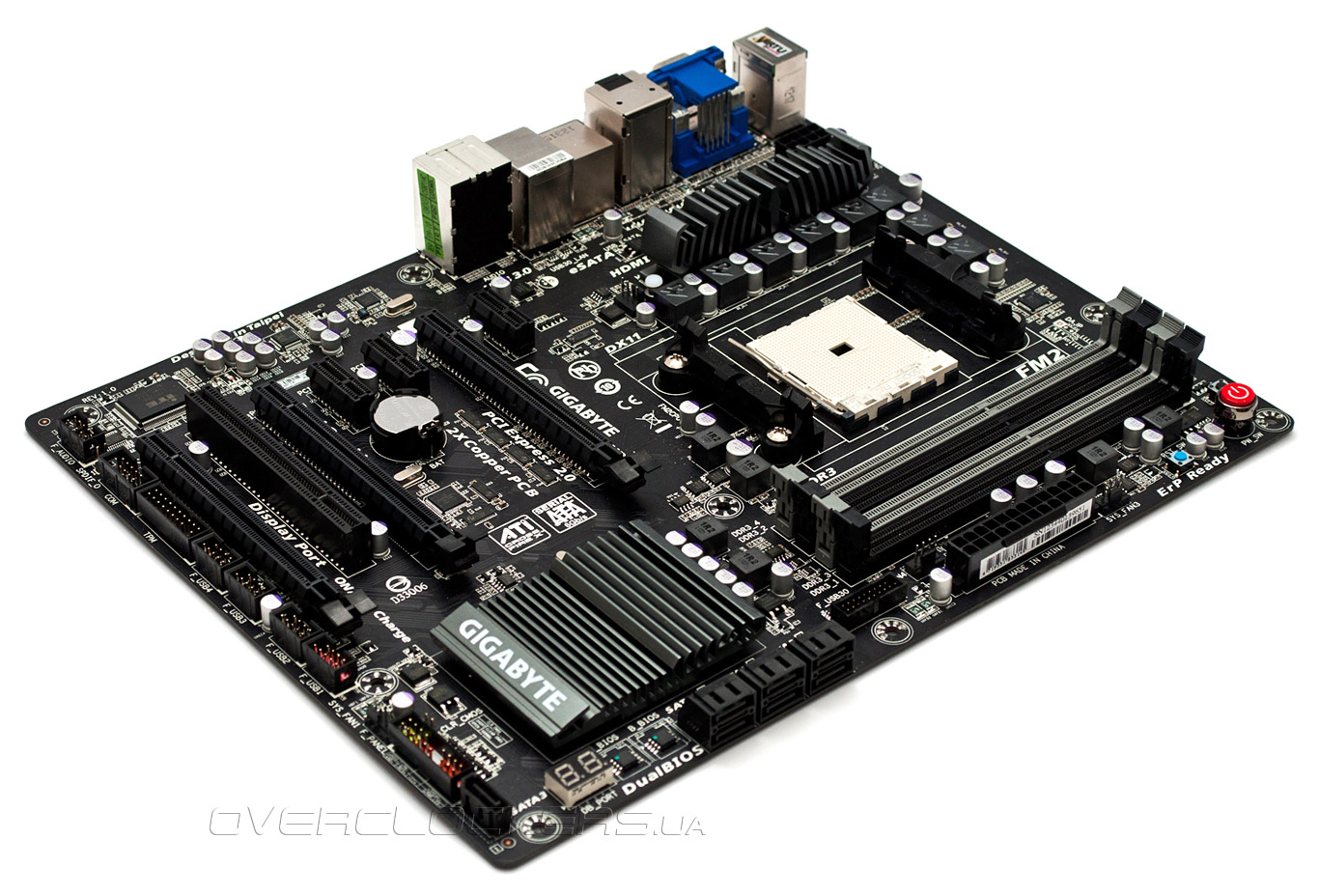

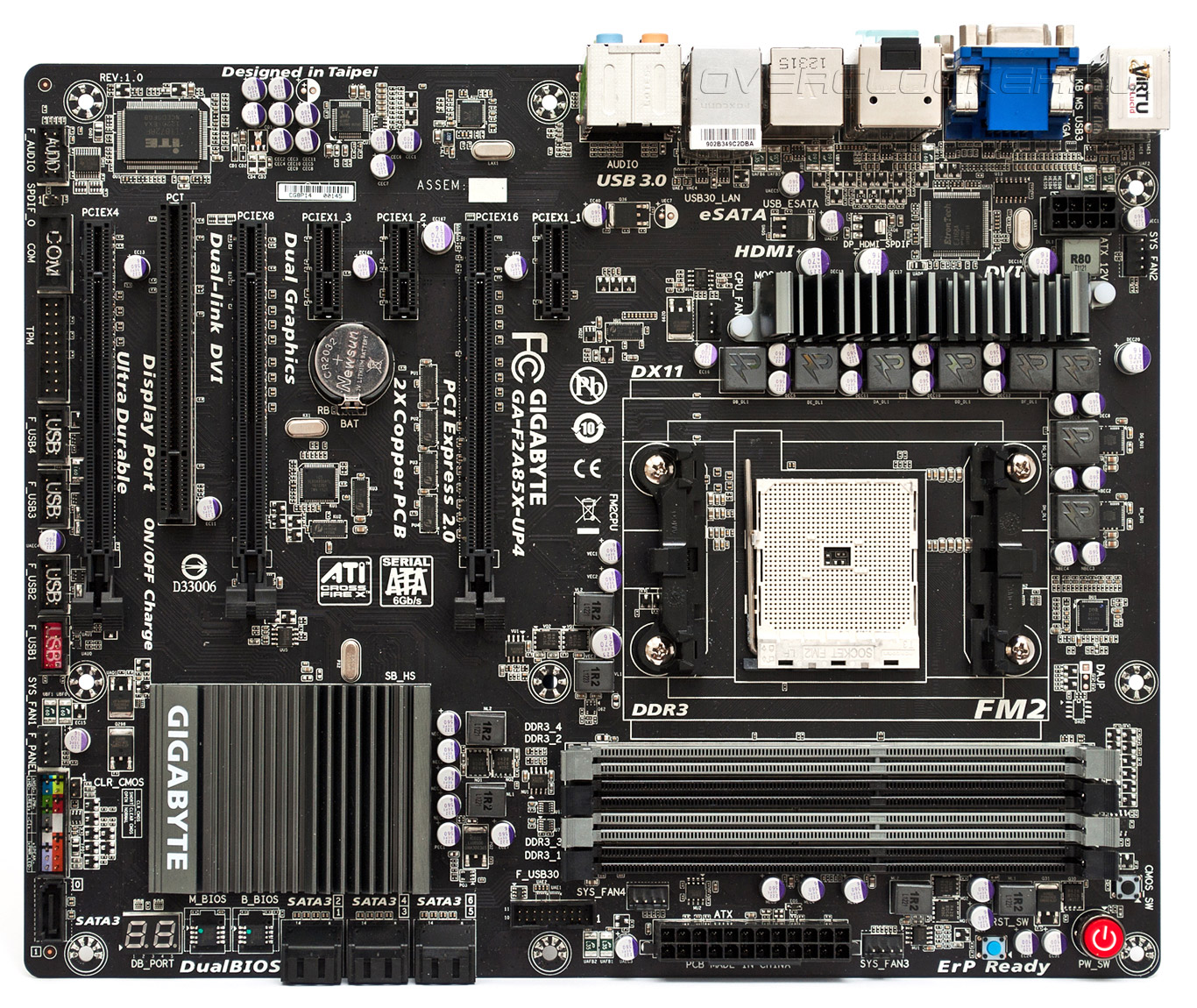

Материнская плата GigabyteGA-F2A85X-UP4 выполнена в формате ATX, размеры PCB составляют 305х244 мм. Благодаря достаточной площади текстолита инженерам удалось разместить все основные узлы на привычных местах.

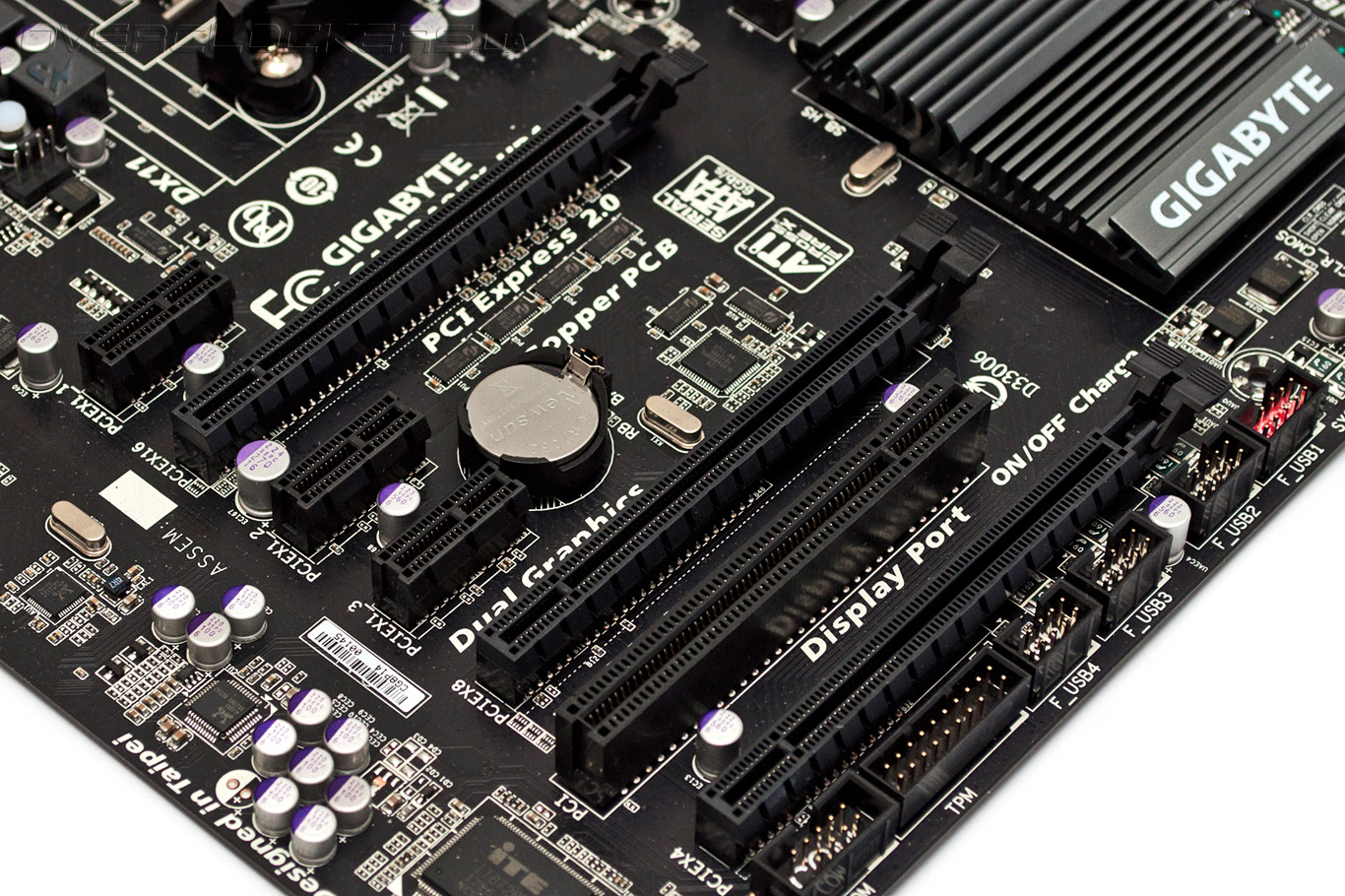

В основе материнской платы лежит чипсет AMD A85X, который обеспечивает совместимость с APU A-Series второго поколения и процессорами Athlon в исполнении Socket FM2, имеющими TDP до 100 Вт включительно. Для установки ОЗУ предназначены четыре слота DIMM DDR3, которые могут принять модули суммарным объемом 64 ГБ. В штатном режиме доступны частоты до 1866 МГц, а в разгоне — до 2400 МГц, поддерживается двухканальный доступ к ОЗУ. Системная плата Gigabyte предлагает богатые возможности по работе со встроенным видеоядром. Для вывода изображения GA-F2A85X-UP4 имеет полный набор видеовыходов: аналоговый D-Sub, а также цифровые DVI-D, DisplaPort и HDMI. Из-за конструктивных ограничений интегрированной видеокарты одновременно можно задействовать только три из них, зато, благодаря поддержке технологии AMD Eyefinity пользователи могут «растянуть» рабочий стол сразу на три монитора. Функция AMD Dual Graphics позволяет объединять ресурсы встроенной и дискретной видеокарт, а владельцы нескольких идентичных графических акселераторов имеют возможность организовать конфигурацию AMD CrossFireX. Для этих целей новинка предлагает три разъема PCI Express 2.0 x16. Функционирование двух слотов обеспечивает гибридный процессор: 16 доступных линий PCI Express 2.0 могут монопольно отдаваться первому разъему или разделяться поровну между двумя слотами PCI-E 2.0 x16. Третий разъем всегда работает в режиме PCI Express 2.0 x16@x4, а за его работу отвечает системная логика.
Для установки карт расширения предназначены три слота PCI-E 2.0 x1, два из которых подключены непосредственно к гибридному процессору, третий — к чипсету, а также один разъем PCI. Системная логика AMD A85X обеспечивает работу семи портов SATA 6 Гбит/с и одного разъема eSATA 6 Гбит/с, который выведен на заднюю панель. Дисковые накопители можно объединять в массивы RAID уровней 0, 1, 5, 10 и JBOD. Для подключения периферийных устройств плата GA-F2A85X-UP4 располагает десятью портами USB 2.0, два из которых выведены на заднюю панель. Чипсет обеспечивает работу также четырех каналов USB 3.0, а благодаря наличию дополнительного контроллера Etron EJ168 пользователь может подсоединить еще два устройства с поддержкой универсальной последовательной шины третьей ревизии. Звуковая подсистема реализована на базе восьмиканального HD-аудиокодека Realtek ALC892, а за подключение к локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111E.

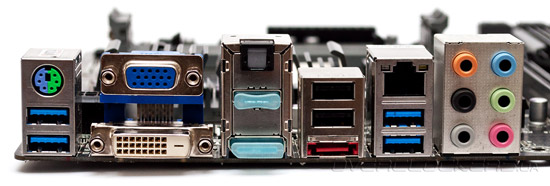

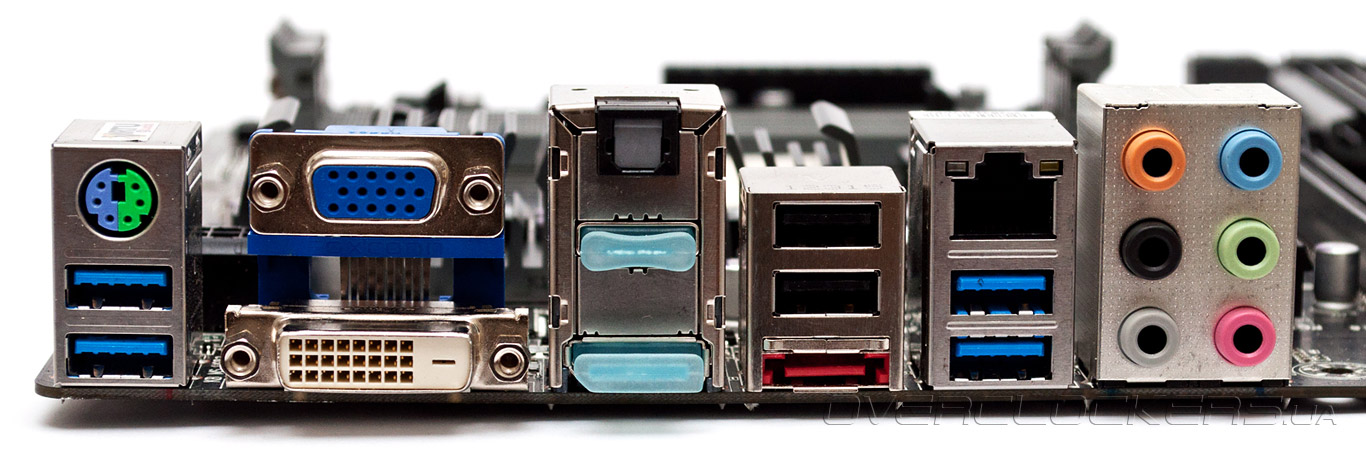

В итоге, на задней панели системной платы можно увидеть следующий набор разъемов:
- комбинированный порт PS/2;
- четыре разъема USB 3.0 и два USB 2.0;
- видеовыходы D-Sub, DisplayPort, DVI-D и HDMI;
- оптический выход S/PDIF;
- интерфейс eSATA 6 Гбит/с;
- сетевой порт RJ-45;
- шесть аналоговых аудиовыходов.

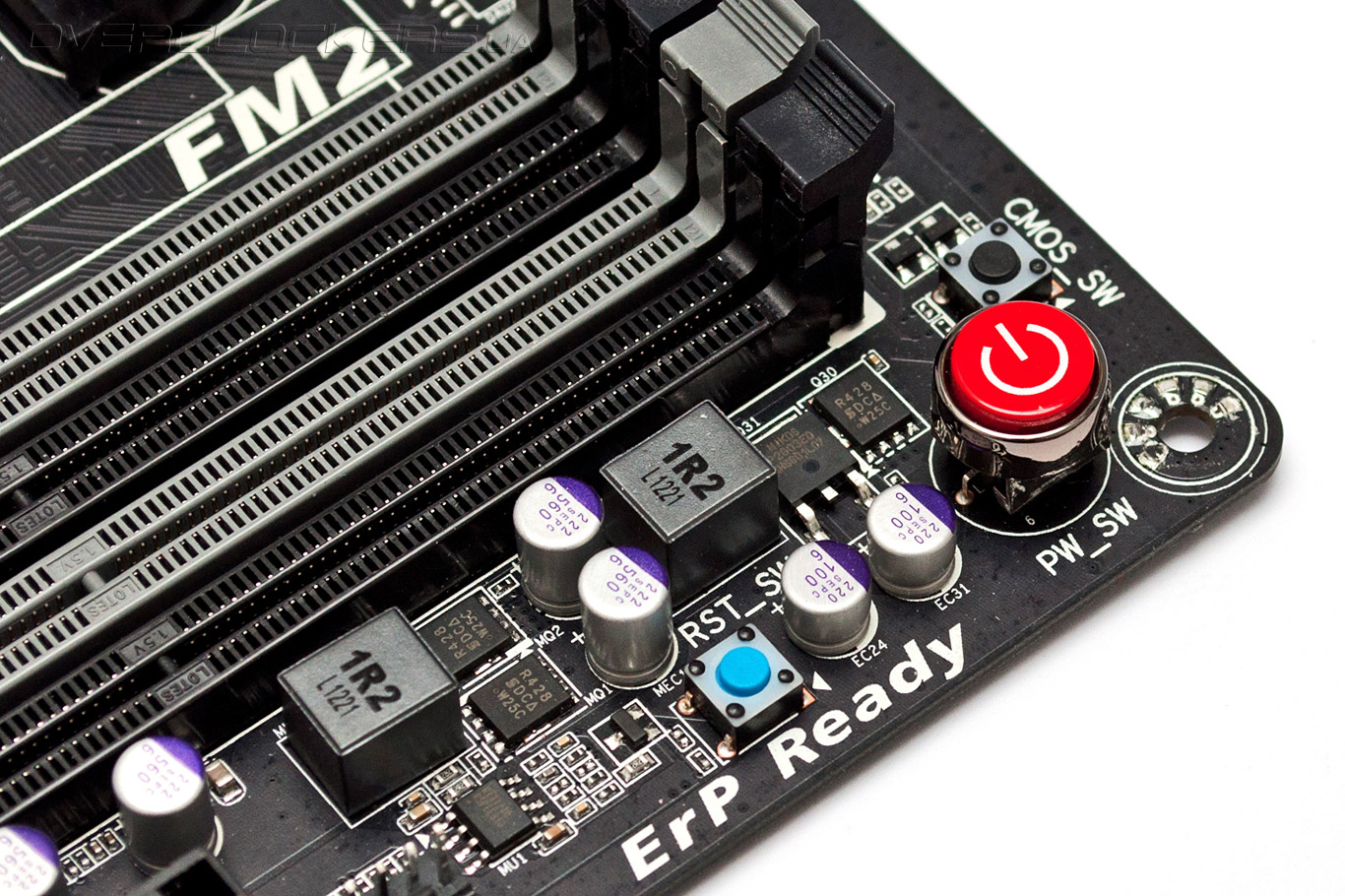

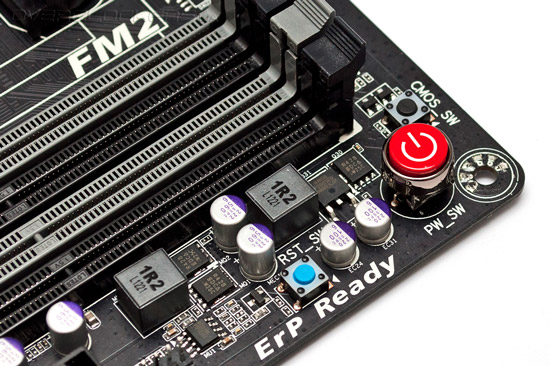

Поскольку производитель позиционирует новинку в качестве решения для требовательных пользователей и энтузиастов, в её конструкции есть ряд особенностей, облегчающих процесс разгона. Например, в правом нижнем углу печатной платы можно встретить аппаратные кнопки включения питания, перегрузки и сброса настроек прошивки. Их наличие непременно оценят пользователи открытых стендов.

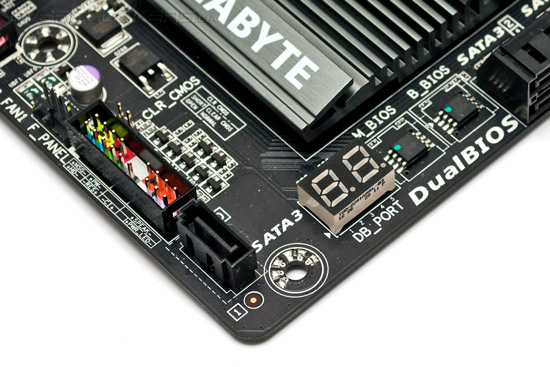

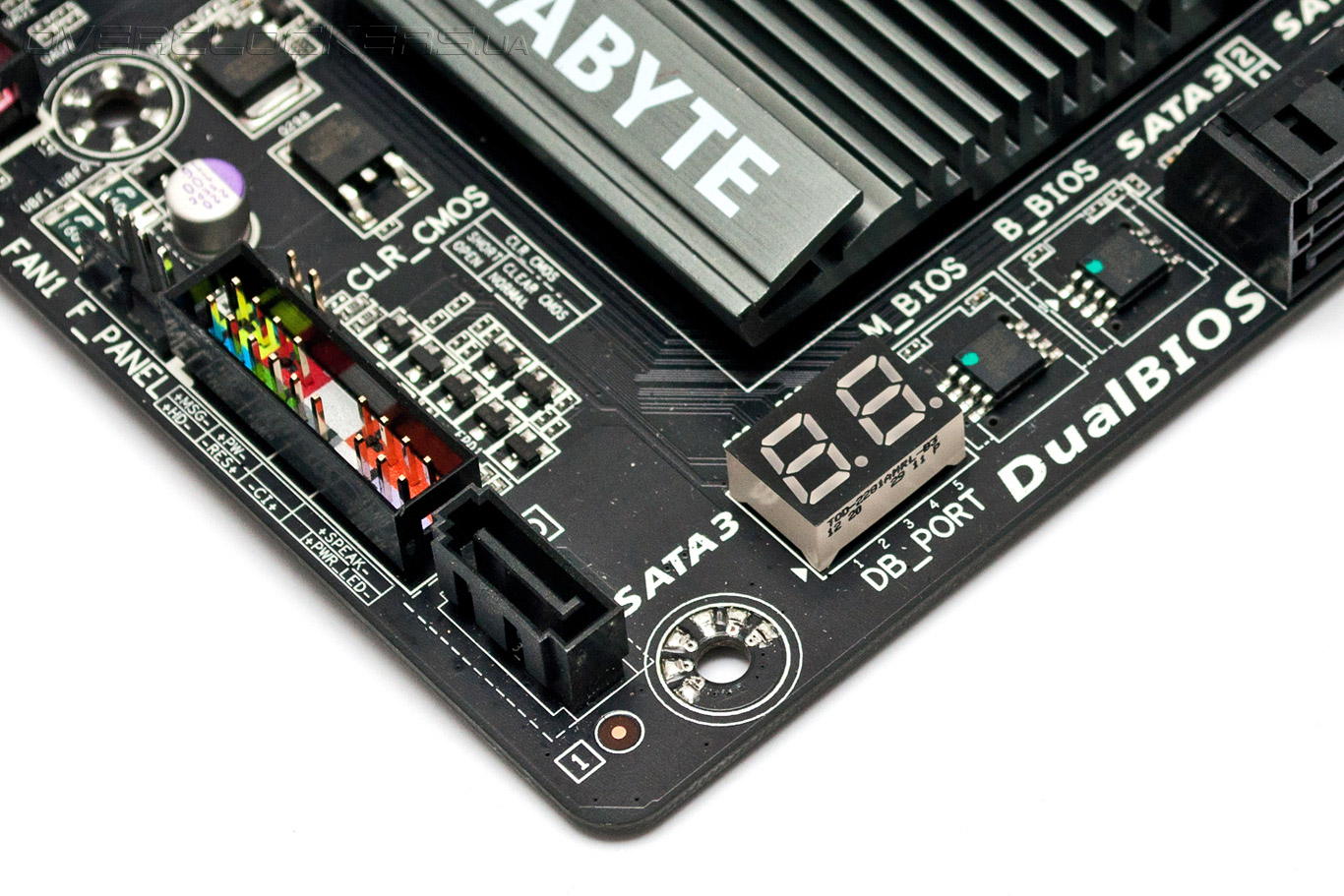

С левой стороны расположился светодиодный индикатор POST-кодов, отображающий процесс загрузки материнской платы. Здесь же находятся основная и резервная микросхемы EPROM, в которых записаны управляющие микрокоды. В случае, если во время обновления прошивки произойдет сбой, технология DualBIOS автоматически начнет загрузку UEFI из резервной микросхемы.

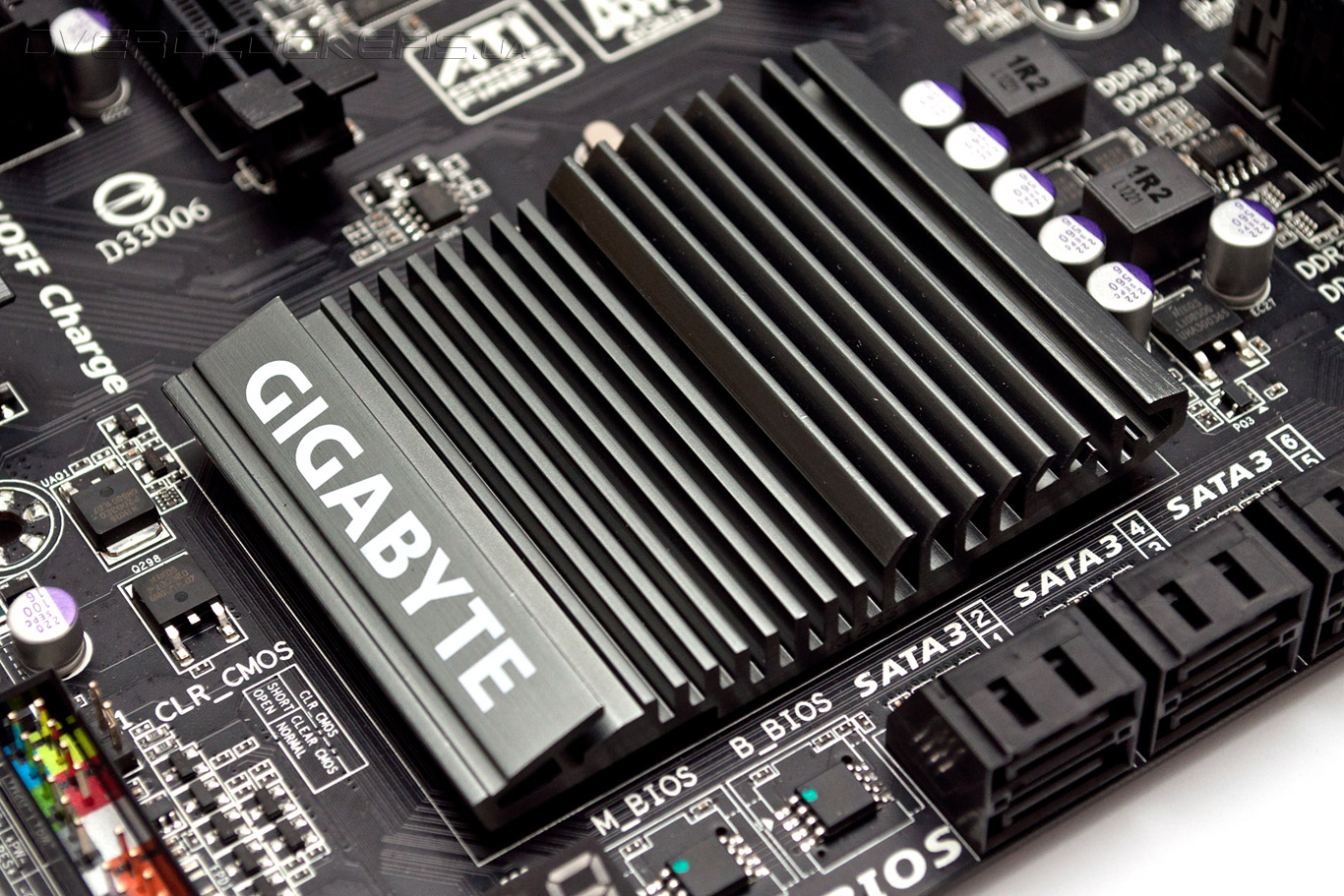

Новинка располагает пятью четырехконтактными разъемами для подключения вентиляторов, причем, скорости трех из них регулируются посредством ШИМ в зависимости от температуры APU. Система охлаждения материнской платы GA-F2A85X-UP4 состоит из двух радиаторов, изготовленных из алюминиевого сплава. Один из них отводит тепло от силовых элементов VRM гибридного процессора, а второй — защищает от перегрева микросхему системной логики.
Небольшое тепловыделение чипсета позволяет обходиться для его охлаждения компактной конструкцией, которая отлично справляется со своими обязанностями даже при интенсивной нагрузке. Радиатор преобразователя напряжения фиксируется при помощи подпружиненных пластиковых защелок, а охладитель чипсета имеет надежное крепление на подпружиненных винтах.

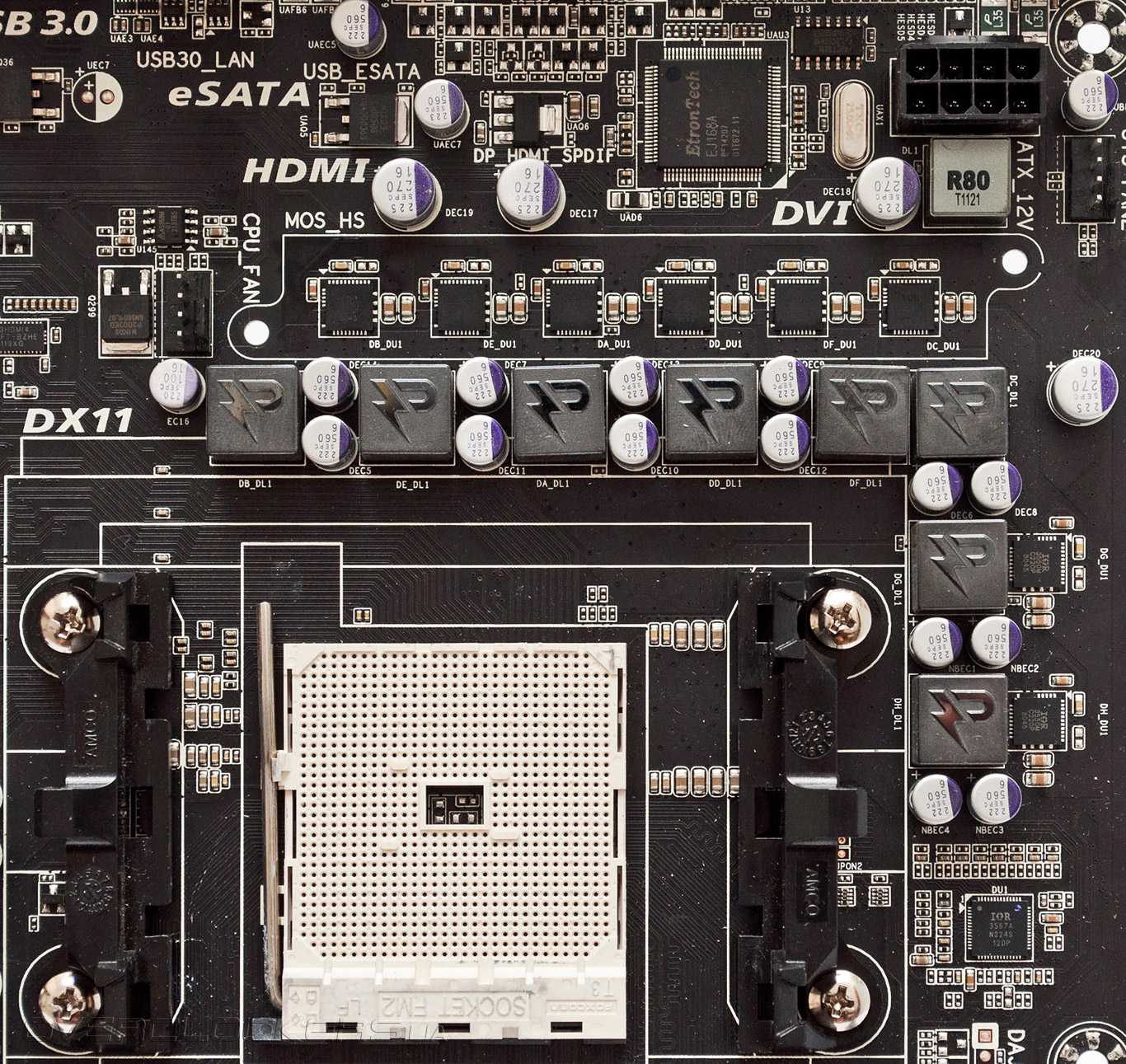

Силовая подсистема материнской платы GigabyteGA-F2A85X-UP4 выполнена по восьмиканальной схеме, в которой шесть фаз формируют напряжения для вычислительных ядер, а две оставшиеся — для встроенного северного моста и контроллера ОЗУ. За управление VRM отвечает цифровой ШИМ-контроллер IR3567A производства International Rectifier, способный регулировать работу восьми питающих фаз. В качестве силовых элементов используются интегральные сборки IR3550A, каждая из которых рассчитана на силу тока 60 A.

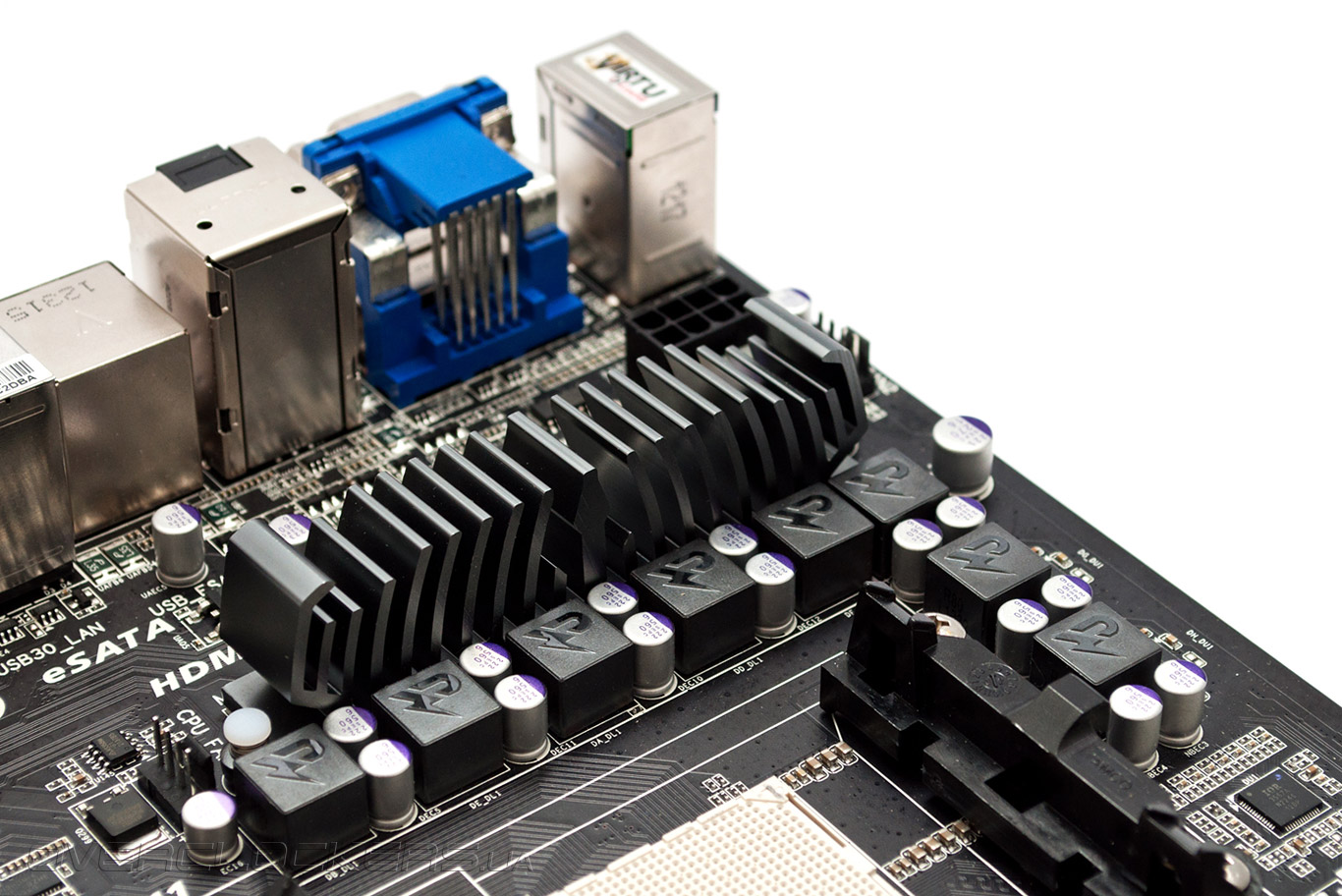

Дополнительное питание подается посредством восьмиконтактного разъема EPS12V, а избыточное тепло от шести из восьми силовых элементов VRM отводится пассивным радиатором. Одним словом, запаса прочности преобразователя напряжения должно хватить для успешного разгона AMD A-Series второго поколения.
Итак, подведем итоги изучения дизайна системной платы GA-F2A85X-UP4. Инженерам Gigabyte удалось спроектировать весьма удачный продукт, конструкция которого лишена каких-либо явных недостатков. Наоборот, все необходимые для современного компьютера возможности расширения присутствуют, а выполненный с неплохим запасом прочности VRM гибридного процессора обещает неплохой разгон. Отсутствие поддержки беспроводных сетей вряд ли можно считать существенным недочетом, поэтому, предлагаем перейти к рассмотрению интерфейса прошивки, комплектного ПО и практическому исследованию материнской платы.
