В модельном ряду производителя системная плата находится между экстремальной ASUS Crossblade Ranger и универсальными продуктами. Само название новинки говорит о том, что A88X-Gamer сконструирована с прицелом на любителей компьютерных игр. Чем это достигается — мы с вами узнаем во время обзора, а пока предлагаю ознакомиться со спецификациями материнской платы.
| Модель | ASUS A88X-Gamer |
| Чипсет | AMD A88X (Bolton D4) |
| Процессорный разъем | Socket FM2+ |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2200*/2250*/2400* (*— OC), 64 Гбайт максимум |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x16@x4 2 x PCI Express 2.0 x1 |
| Слоты PCI | 3 |
| Встроенное видеоядро (в процессор) | Radeon HD 7000/8000/R7 Series |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 х 3.0 (2 разъема на задней панели, AMD A88X) 10 x 2.0 (4 разъема на задней панели, AMD A88X) |
| Serial ATA | 8 x SATA 6 Гбит/с (A88X) |
| RAID | 0, 1, 5, 10, JBOD (A88X) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Intel I211-AT (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 229 |
| Дополнительные возможности | Звуковая подсистема SupremeFX,поддержка AMD CrossFireX |
Комплект поставки
Оформление картонной коробки A88X-Gamer не похоже на дизайн упаковок универсальных системных плат ASUS. На лицевой стороне, черный фон которой украшен геометрическим узором темно-красного цвета, нашлось место для наименования модели и ряда логотипов, указывающих на поддержку «материнкой» профилей оперативной памяти AMP (AMD Memory Profile) и конфигураций AMD CrossFireX, а также вывода изображения в разрешении 4К от встроенного видеоядра.
С обратной стороны упаковки перечислена спецификация материнской платы и приведено изображение устройства с указанием его ключевых особенностей, таких как применение продвинутой звуковой подсистемы SupremeFX или использование в конструкции ряда мер, объединенных в рамках концепции Gamer’s Guardian. Последнея означает повышенную долговечность устройства за счет использования качественных электронных компонентов, защиту интерфейсов от действия статического электричества, а также наличие цифрового VRM для стабильного питания центрального процессора.

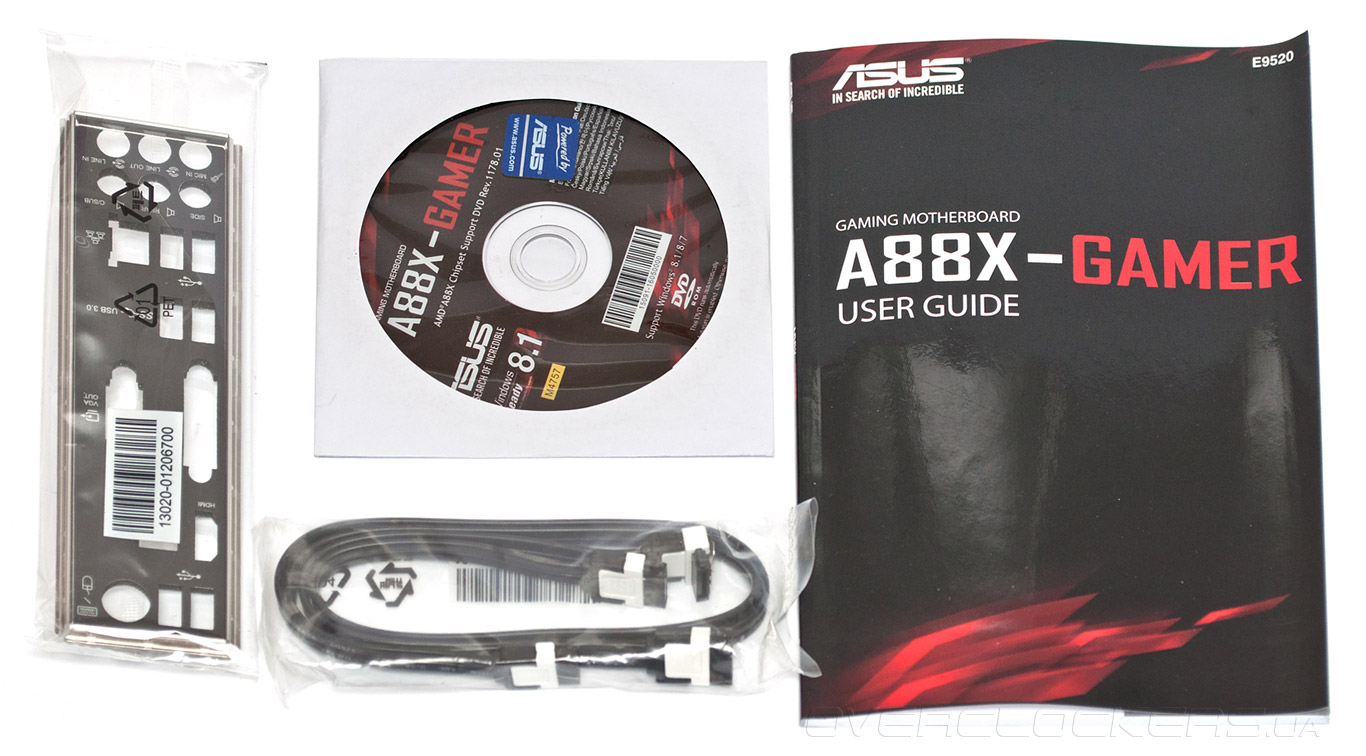

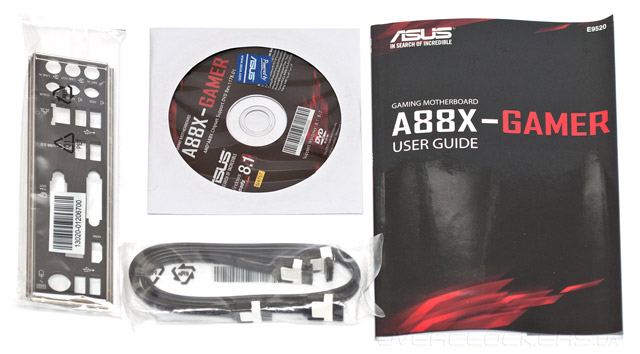

Комплект поставки ASUS A88X-Gamer очень скромный, он состоит из:
- заглушки на заднюю панель I/O Shield;
- DVD-диска с драйверами и ПО;
- двух кабелей SATA 6 Гбит/с;
- подробного руководства пользователя.
Признаться, настолько скудный набор аксессуаров можно считать нормой лишь для продуктов бюджетного класса, но не для моделей среднего уровня, к которым относится героиня сегодняшнего обзора. Во всяком случае, пара дополнительных кабелей SATA или набор фирменных коннекторов Q-Connectors, облегчающих подключение разъемов передней панели, точно не помешали бы.
Дизайн

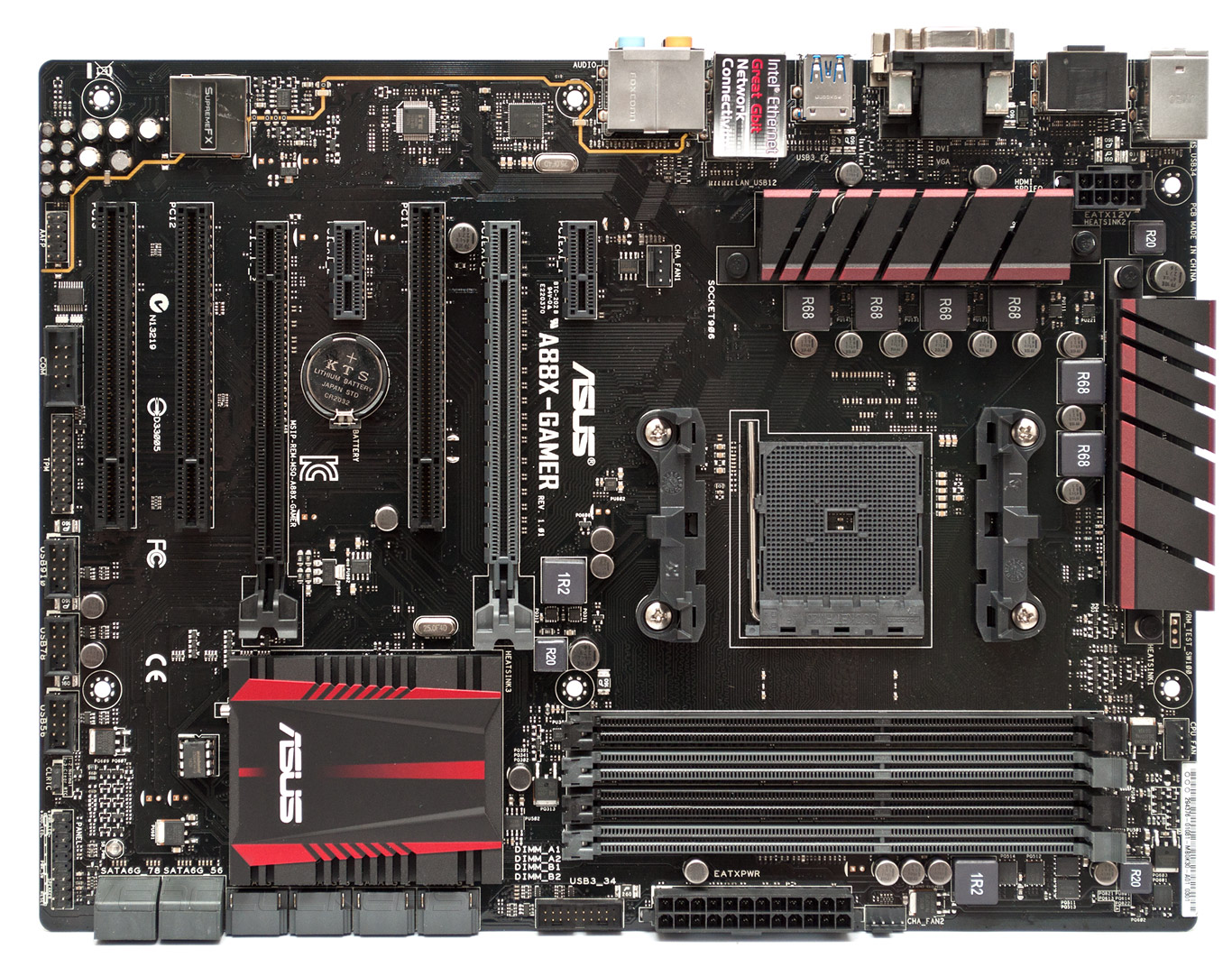

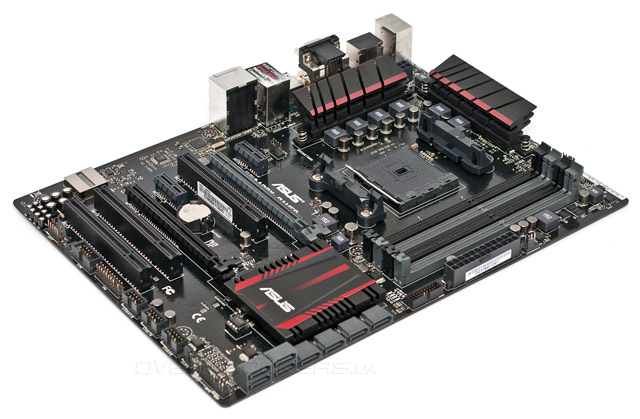

Новинка выполнена в формате АТХ, но ее ширина несколько меньше стандарта. Это означает, что правый край «материнки» не будет зафиксирован на шасси системного блока, так что следует соблюдать осторожность во время установки модулей ОЗУ, а также подключения разъемов АТХ24 и USB 3.0. В остальном компоновка ASUS A88X-Gamer не вызывает нареканий, основные узлы находятся на привычных местах, так что процесс самостоятельной сборки не должен принести хлопот.

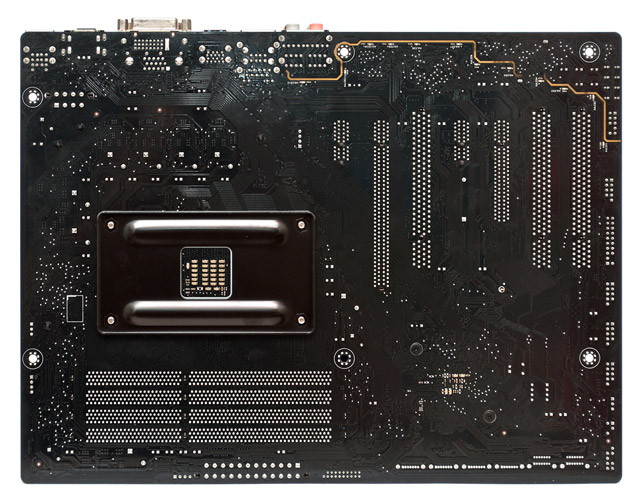

Электронные компоненты с обратной стороны печатной платы отсутствуют, что самым благоприятным образом сказывается на совместимости системной платы с кулерами, оснащенными усилительными пластинами нестандартной формы.

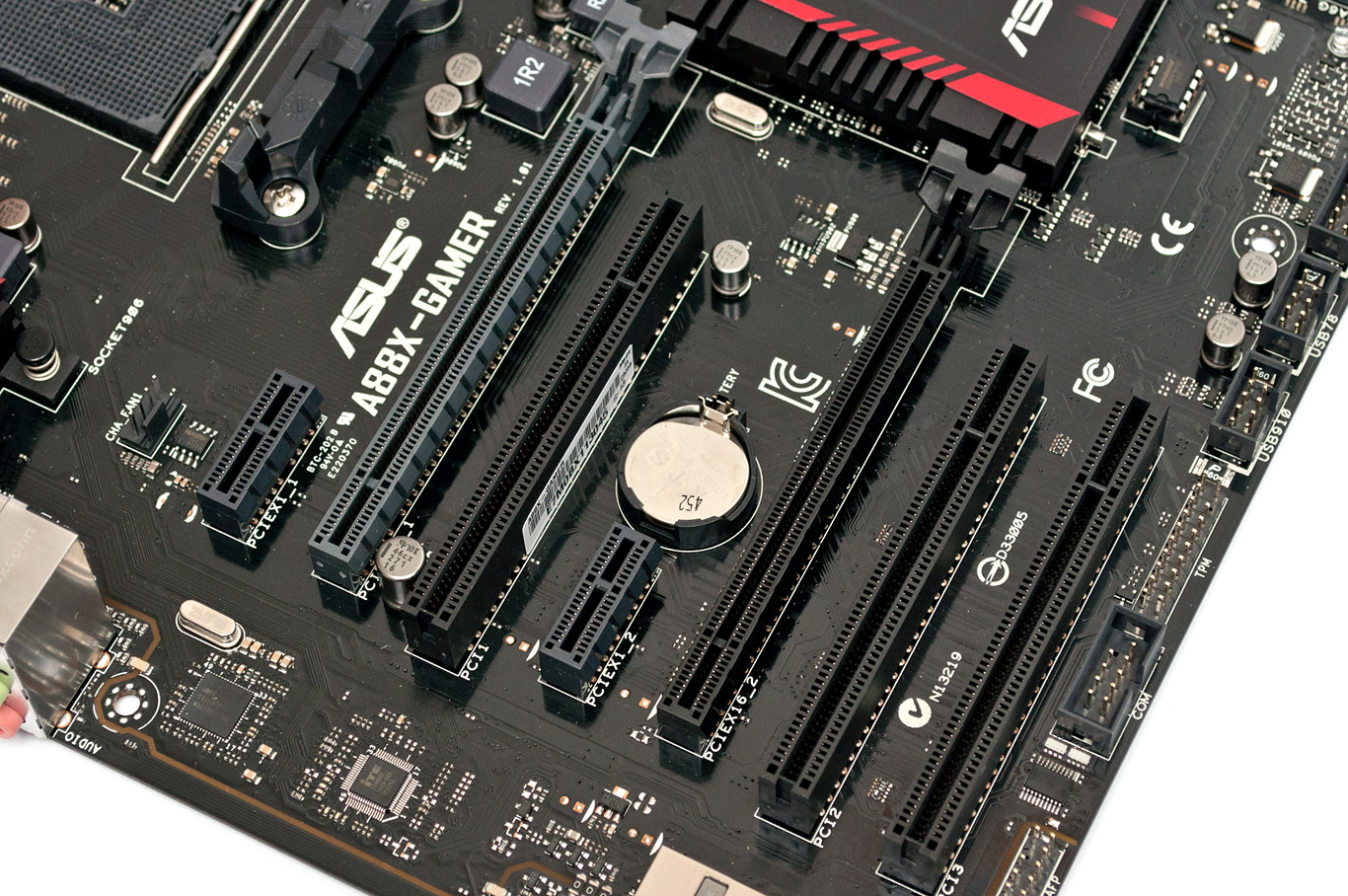

В основе ASUS A88X-Gamer лежит чипсет AMD A88X, который поддерживает самые современные APU в исполнении Socket FM2(+), а также предлагает максимальный набор возможностей расширения. Новинка оснащена четырьмя портами DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом 64 ГБ с тактовой частотой до 2400 МГц включительно. Для организации графической подсистемы помимо использования встроенного в APU видеоядра системная плата располагает одним портом PCI Express 3.0 x16, в который можно инсталлировать дискретный графический ускоритель. Второй слот PCI Express 2.0 x16, подключенный к системной логике, всегда работает в режиме x16@x4, но его также можно использоваться для установки видеокарты, что позволяет строить на базе A88X-Gamer конфигурации AMD CrossFireX. Помимо того пользователи могут расширить функциональность системной платы, для этих целей служат три разъема PCI и два порта PCI-E 2.0 x1.

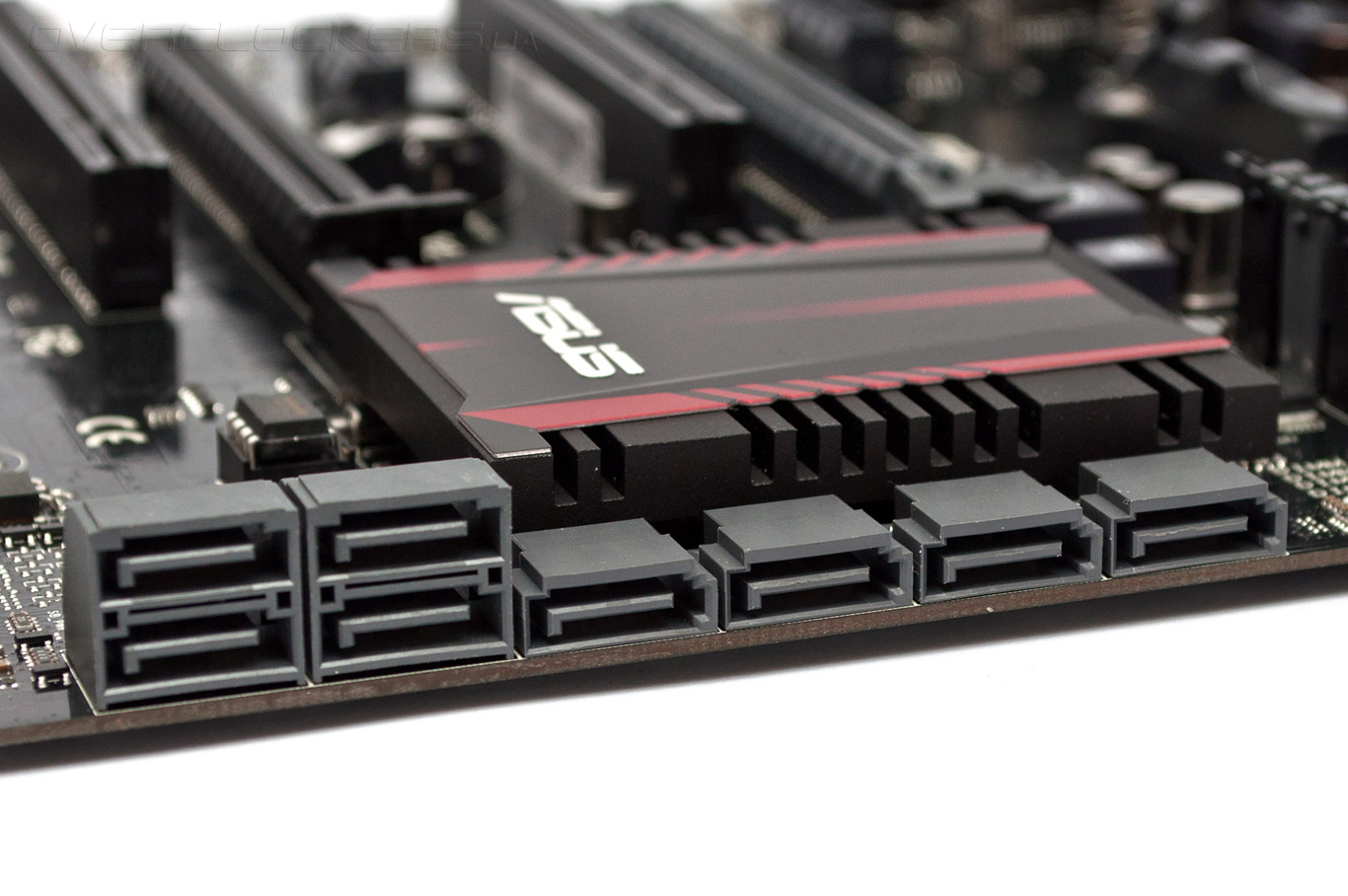

Дисковая подсистема «материнки» использует функции чипсета AMD A88X, который обеспечивает работу восьми каналов SATA 6 Гбит/с с возможностью построения массивов RAID уровней 0, 1, 5, 10 и JBOD. Разъемы SATA расположены параллельно плоскости печатной платы, так что интерфейсные кабели не будут мешать установке графических акселераторов с длинными системами охлаждения.
За работу локальной сети Gigabit Ethernet у новинки отвечает полноценный сетевой контроллер Intel I211-AT, а для подключения разнообразной периферии служат десять разъемов USB 2.0 и шесть чипсетных портов USB 3.0. Отдельного упоминания заслуживает звуковая подсистема SupremeFX, построенная на базе современного 7.1 HDA-кодека Realtek ALC1150, работающего в паре с операционным усилителем RC4580 производства Texas Instruments, который обеспечивает нормальную работу наушников с внутренним сопротивлением до 300 Ом. В итоге, на задней панели ASUS A88X-Gamer нашлось место для:

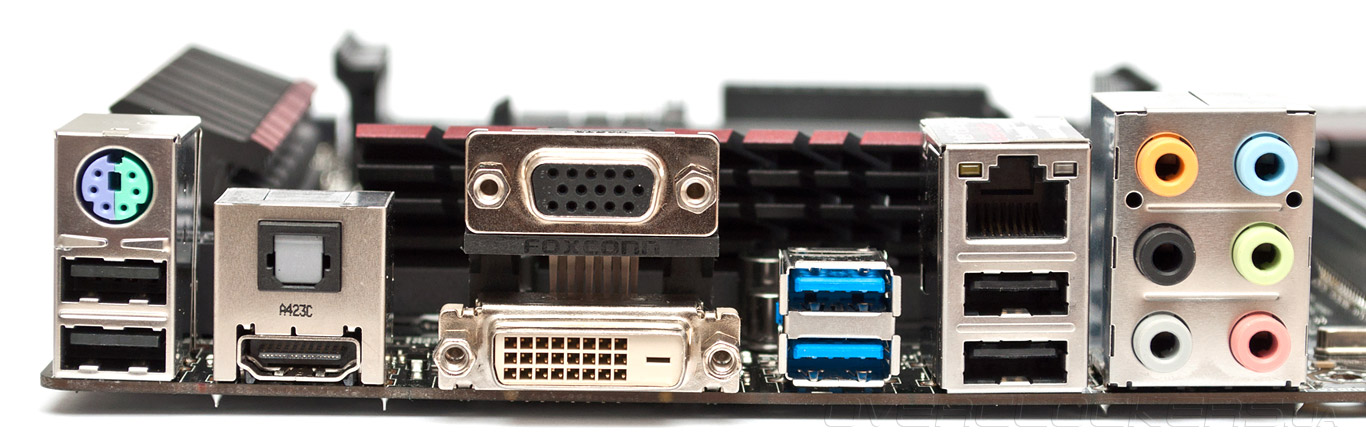

- комбинированного порта PS/2;
- двух портов USB 2.0;
- оптического S/PDIF Out;
- видеовыходов HDMI, DVI-D и D-Sub;
- двух разъемов USB 3.0 и пары каналов USB 2.0;
- сетевой розетки RJ-45;
- шести аналоговых аудиовыходов.
К номенклатуре и количеству разъемов нет никаких претензий, набор портов позволяет полностью реализовать возможности расширения системной платы. Отдельно следует отметить возможность вывода изображения на три монитора одновременно при использовании встроенного графического ядра.

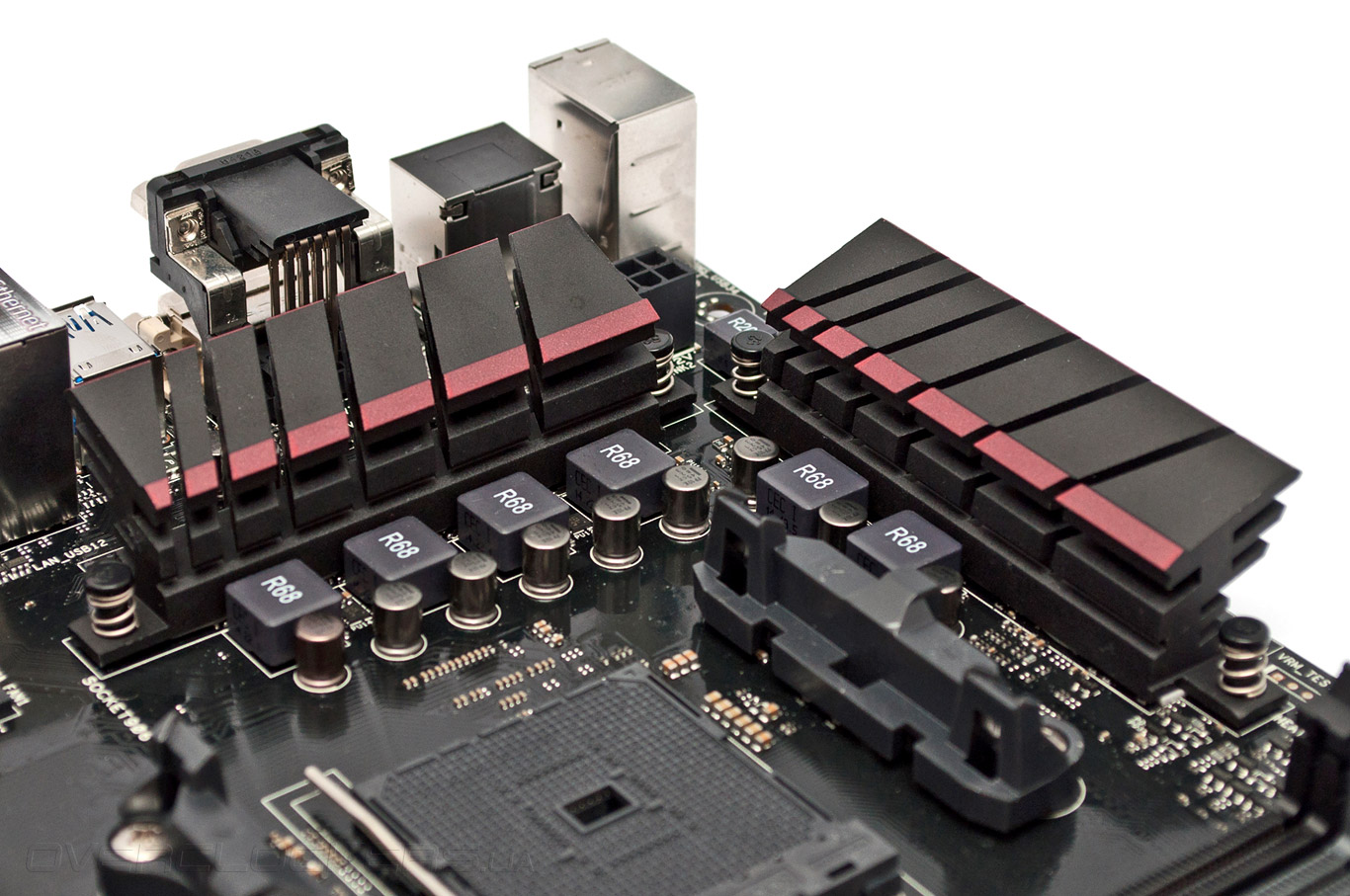

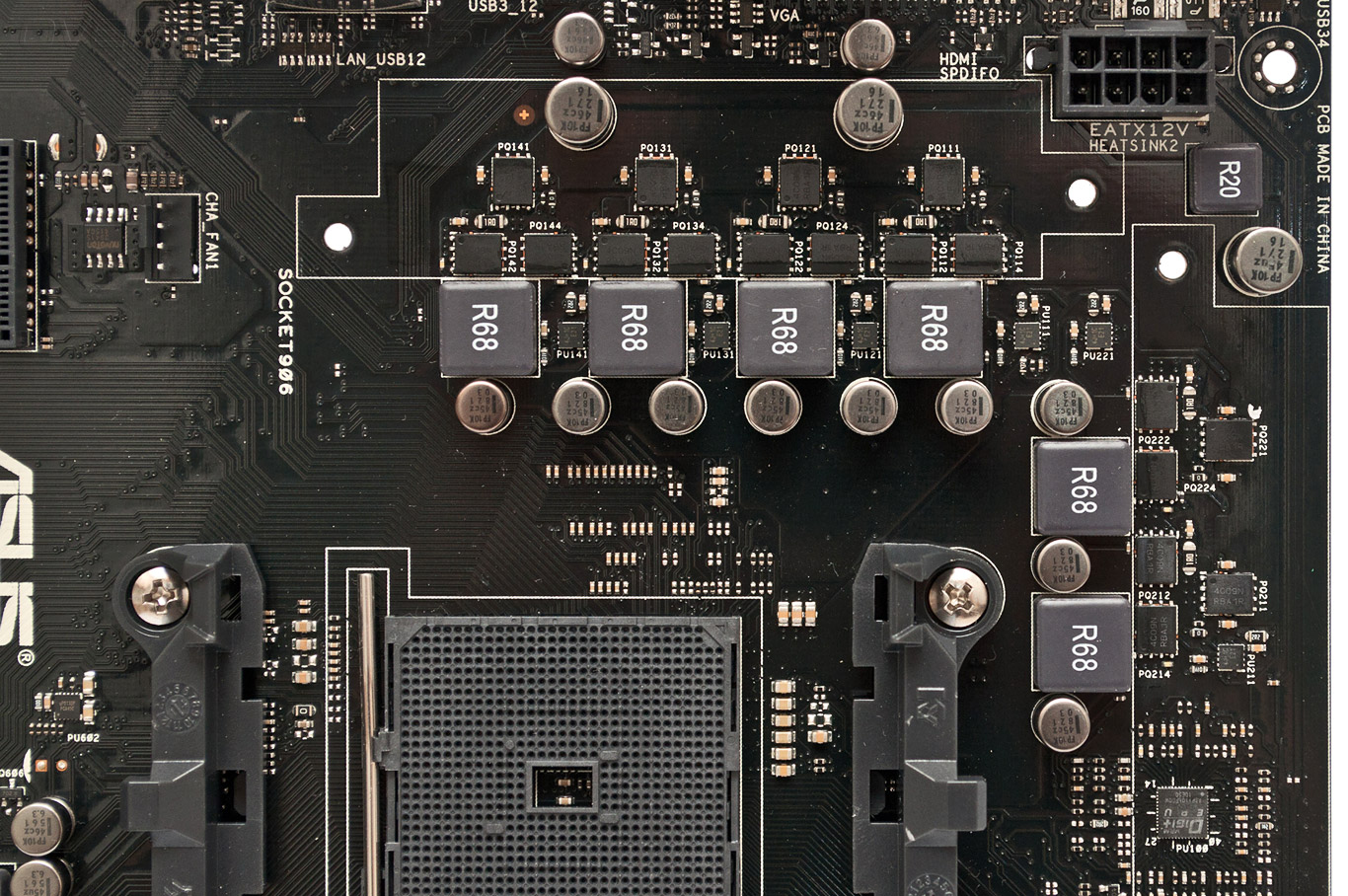

Силовая подсистема материнской платы построена по шестиканальной схеме, в каждой из фаз VRM установлено по три полевых транзистора с низким сопротивлением открытого канала, а функции управления возложены на цифровой ШИМ-контроллер DIGI+ EPU ASP1106. Напряжение к узлу электропитания подводится при помощи восьмиконтактного разъема, что вместе с некоторым запасом прочности VRM позволяет надеяться на неплохие результаты разгона.

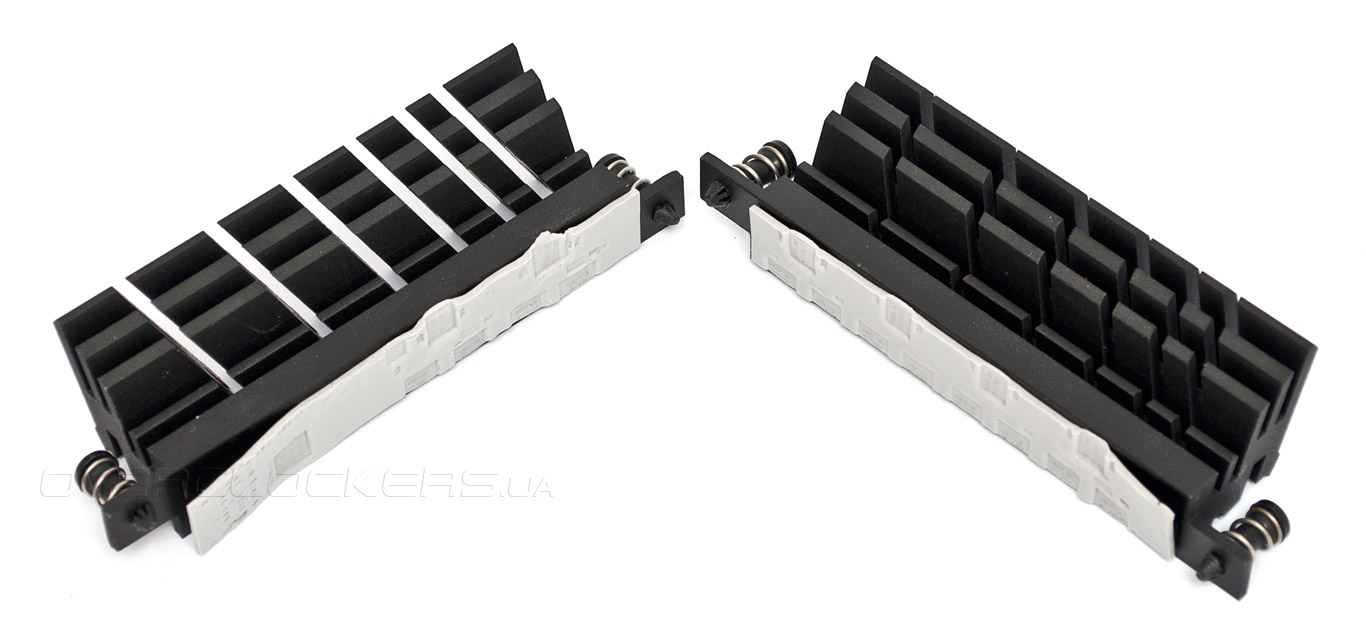

За отвод тепла от силовых элементов подсистемы питания отвечает пара небольших радиаторов, изготовленных из легкого сплава. Во избежание перегрева VRM стоит задуматься об организации эффективной вентиляции пространства вокруг процессорного разъема.
На подошвы охладителей нанесены прокладки из белого пластичного материала, а в качестве крепления используются подпружиненные пластиковые защелки, которые вряд ли способны обеспечить высокое усилие прижима.

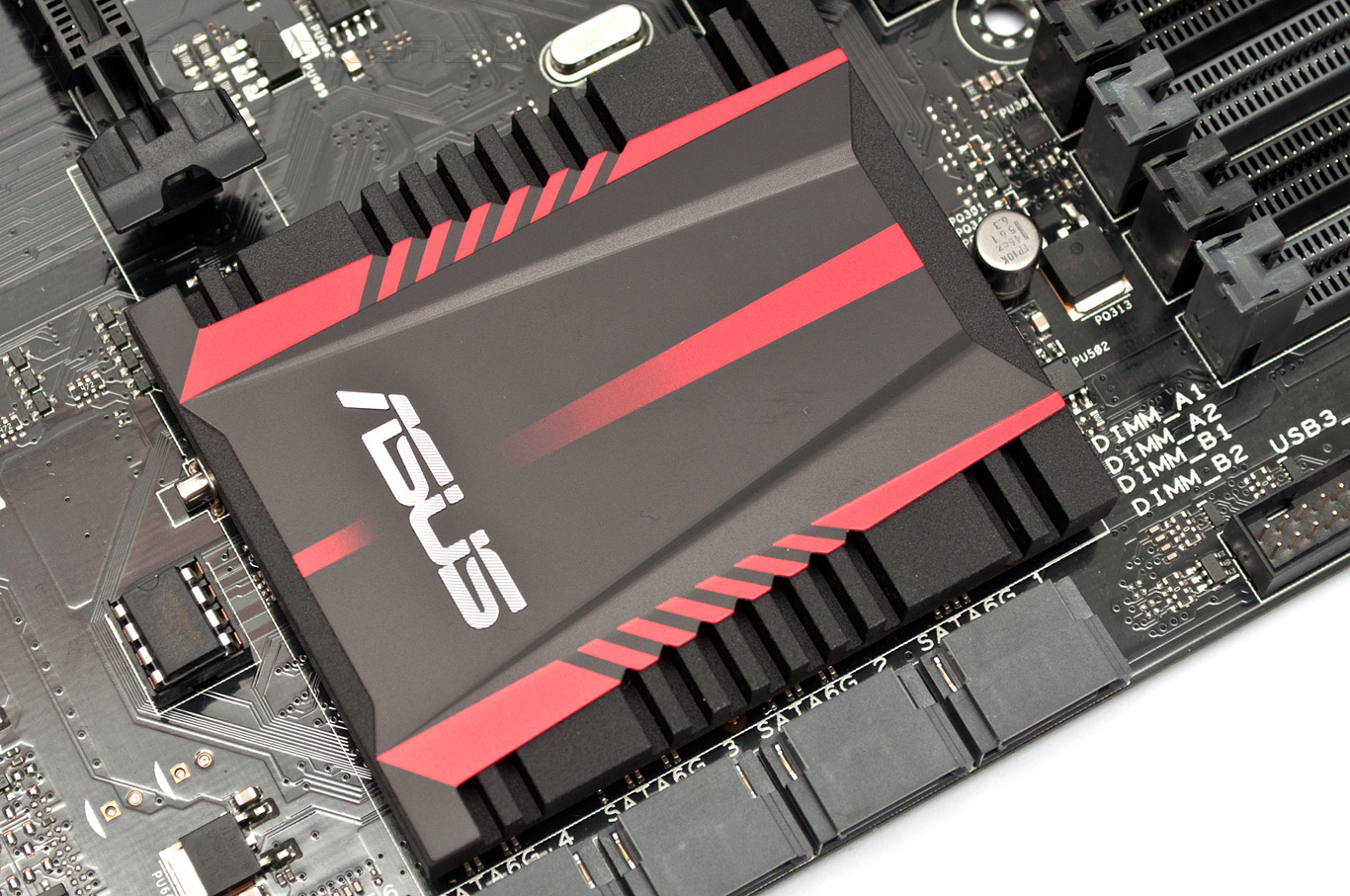

Подключение вентиляторов обеспечивают только три четырехконтактных разъема, зато, все — с поддержкой скорости вращения посредством ШИМ, а для охлаждения микросхемы системной логики установлен плоский радиатор достаточно крупных размеров, так что о тепловом режиме чипсета можно не беспокоиться.
В итоге, при ближайшем рассмотрении ASUS A88X-Gamer не было обнаружено явных огрехов в конструкции, за исключением незафиксированного правого края РСВ, так что у модели есть все шансы на успех при условии качественной реализации управляющего микрокода, к изучению которого я предлагаю приступить прямо сейчас.
