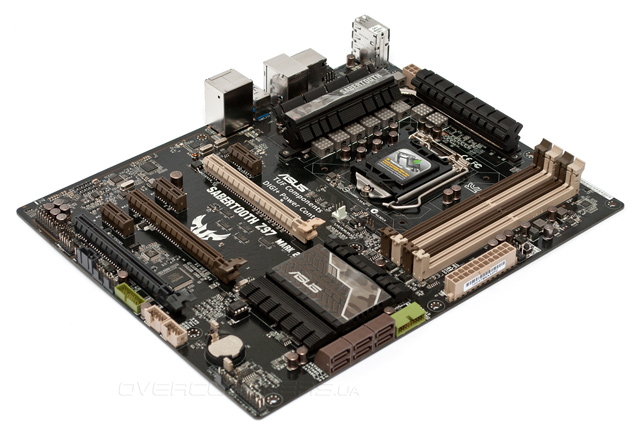

Героиня этого обзора базируется на системной логике Intel Z97 и поддерживает любые процессоры Intel c разъемом LGA1150, в том числе оверклокерские модели со свободным множителем. Одной из особенностей материнской платы является отсутствие защитного кожуха TUF Thermal Armor, причем, возможность его установки, как например для ASUS Gryphon Z87 не предусмотрена. Тем не менее, Sabertooth Z97 Mark 2 обладает рядом конструктивных решений, характерных для продуктов ASUS серии TUF, о которых вы узнаете чуть позже, но прежде предлагаю ознакомиться с техническим характеристиками новинки.
| Модель | ASUS Sabertooth Z97 Mark 2 |
| Чипсет | Intel Z97 |
| Процессорный разъем | Socket LGA1150 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Haswell) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866* (OC), максимум 32 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | Intel HD Graphics 4600 |
| Видеоразъемы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 8(6x 4pin, 2x 3pin) |
| Порты PS/2 | – |
| Порты USB | 6 x 3.0 (2 разъема на задней панели, Intel Z97 ) 2 х 3.0 (2 разъема на задней панели, ASMedia ASM1042Е) 8 x 2.0 (4 разъема на задней панели, Intel Z97) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA 6 Гбит/с (Intel Z97) |
| SATA Express | – |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z97) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel I218V (Gigabit Ethernet) |
| Thunderbolt | – |
| FireWire | – |
| COM | 1 (внутренний) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | MemOK!, TUF Thermal Radar 2, USB BIOS Flashback, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI |
Комплект поставки
Материнская плата поставляется в картонной коробке средних размеров, ее дизайн однозначно говорит о принадлежности ASUS Sabertooth Z97 Mark 2 к семейству The Ultimate Force. Лицевая поверхность оформлена скромно, на серо-стальном фоне, имитирующем текстуру металла, нанесено наименование модели, значок серии TUF, а также несколько логотипов, отражающих ключевые особенности новинки.
С обратной стороны коробки можно ознакомиться с краткой спецификацией, раскладкой РСВ и конфигурацией задней панели материнской платы. Здесь же приведена информация об использованных решениях, таких как фирменная технология управления вентиляторами и контроля температуры Thermal Radar 2, за работу которой отвечает специальный чип TUF ICe, а также применение высоконадежных электронных компонентов. Следует отметить, что системные платы из серии The Ultimate Force проходят предпродажное тестирование в самых жестких условиях, которым подвергаются комплектующие для серверов.

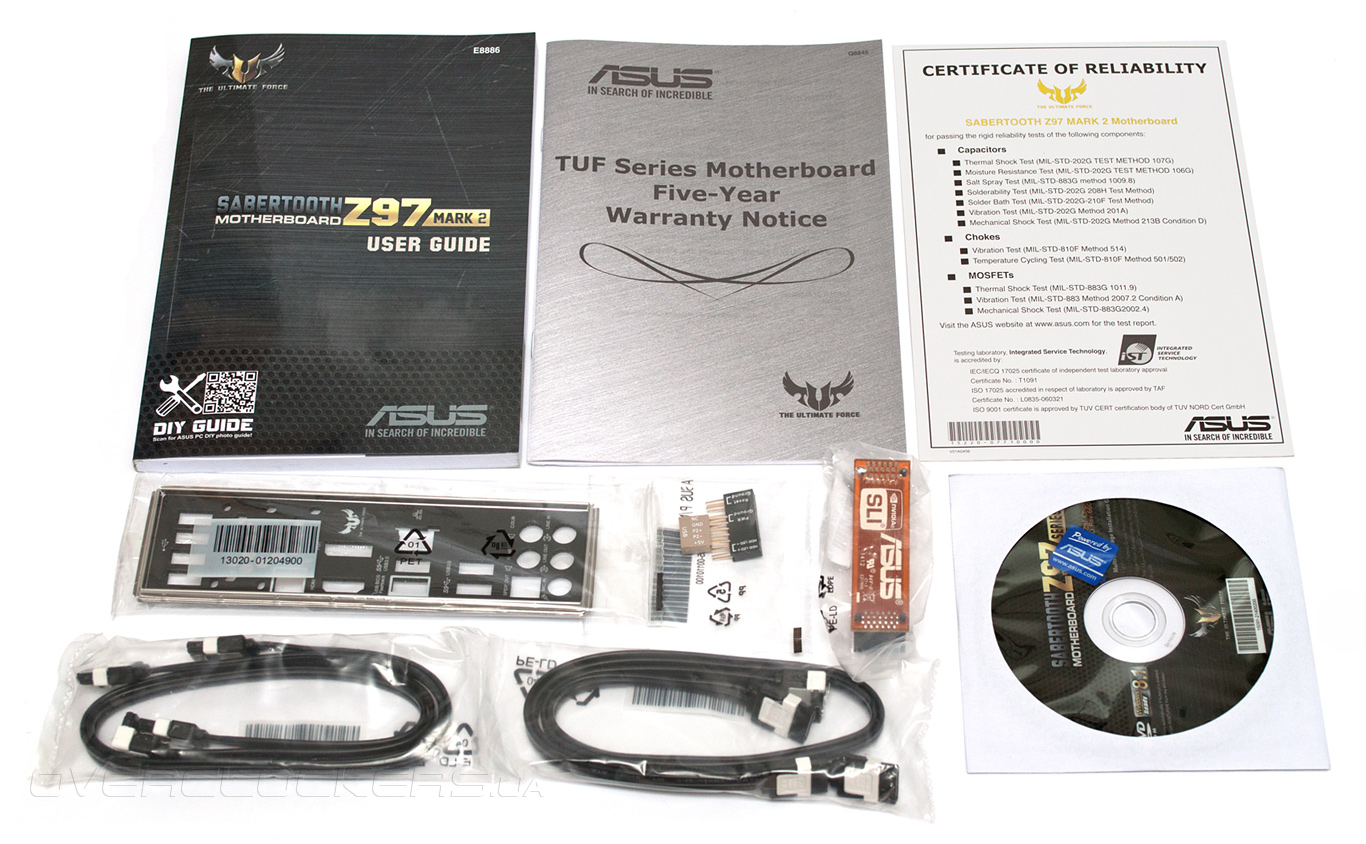

Комплект поставки ASUS Sabertooth Z97 Mark 2 весьма скромный, но он включает все необходимые компоненты для сборки ПК:
- четыре кабеля SATA 6 Гбит/с;
- заглушку на заднюю панель I/O Shield;
- мостик NVIDIA SLI;
- набор коннекторов Q-Connectors;
- DVD-диск с драйверами и ПО;
- подробное руководство пользователя;
- инструкцию по работе с фирменным ПО;
- сертификат соответствия элементной базы военным стандартам надежности.
Дизайн

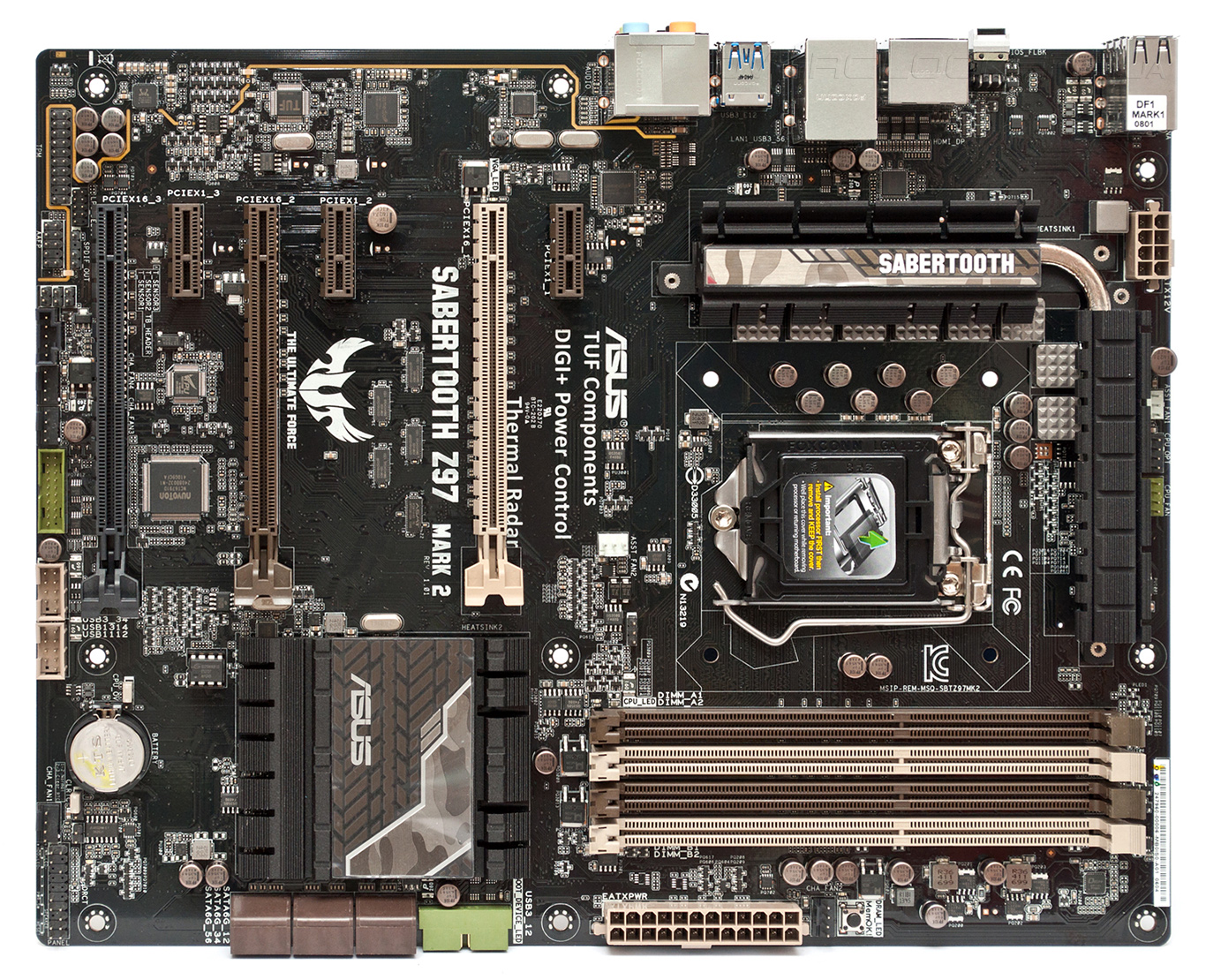

Поскольку ASUS Sabertooth Z97 Mark 2 лишена защитного кожуха Thermal Armor, то ничто не мешает сразу изучать ее конструкцию. Нельзя не отметить удобное расположение всех основных узлов. Для установки модулей ОЗУ стандарта DDR3 имеются четыре слота DIMM, которые позволяют использовать 32 ГБ оперативной памяти.

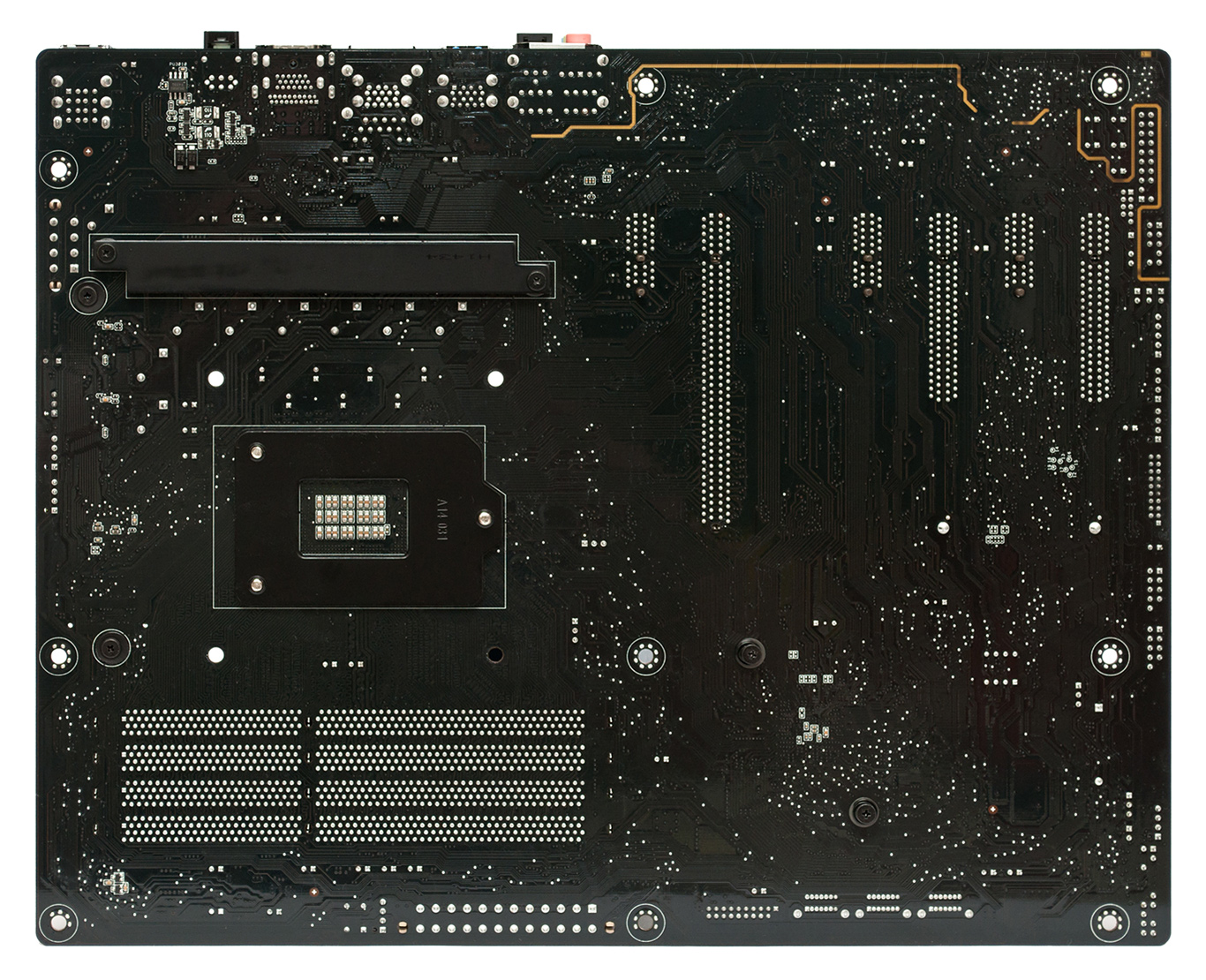

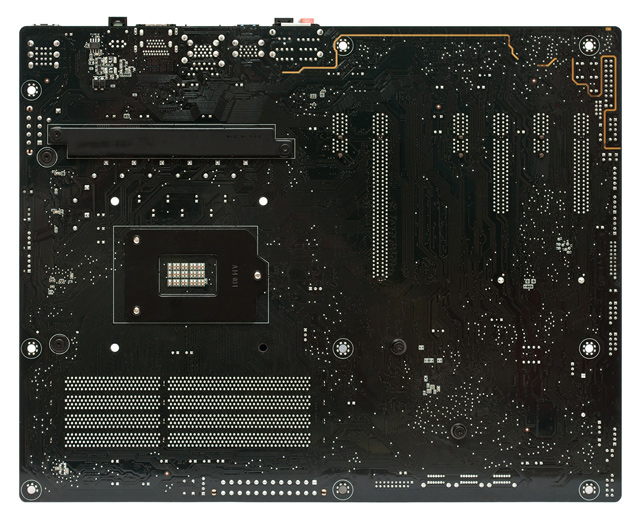

С обратной стороны печатной платы в районе процессорного разъема видна металлическая пластина, охлаждающая часть силовых элементов. К счастью, она не мешает установке кулеров, даже таких массивных как Thermalright Silver Arrow.

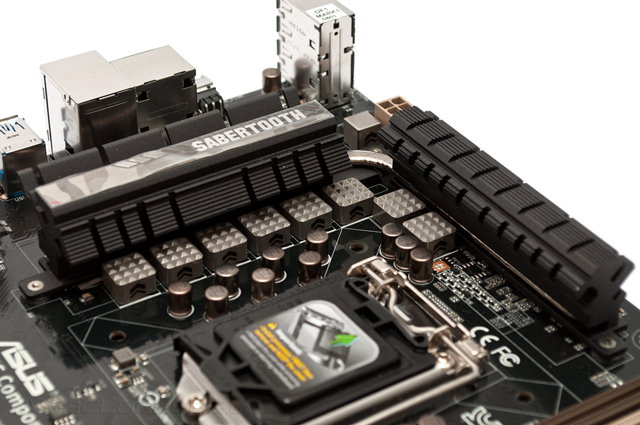

Как и подобает модели из семейства TUF новинка обладает эффективной системой охлаждения VRM, состоящей из пары радиаторов, соединенных тепловой трубкой. На подошвы охладителей нанесен термоинтерфейс непривычной консистенции: он зернистый и очень рассыпчатый, так что лучше воздержаться от демонтажа радиаторов без особой необходимости.

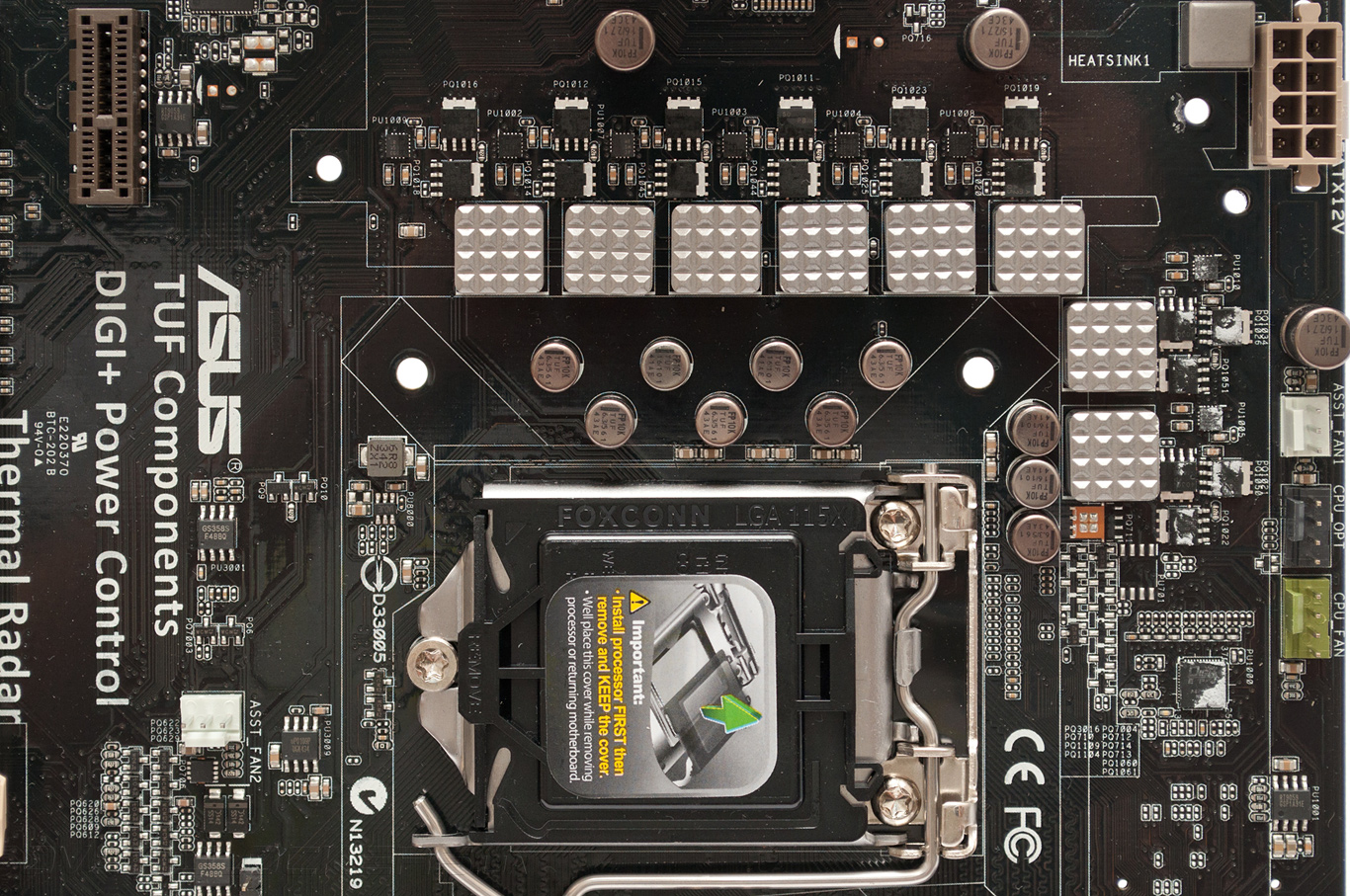

Силовая подсистема ASUS Sabertooth Z97 Mark 2 построена по восьмиканальной схеме. В цепях преобразователя напряжения используются высоконадежные MOSFET, твердотельные конденсаторы 10K Ti-Caps и катушки индуктивности, которые имеют улучшенный температурный режим за счет увеличенной площади отвода тепла. Питание подводится при помощи восьмиконтактного разъема, а за управление силовой подсистемой отвечает цифровой ШИМ-контроллер DIGI+ VRM EPU, характеристики которого навсегда останутся загадкой, так как вендор по привычке изменил его заводскую маркировку.

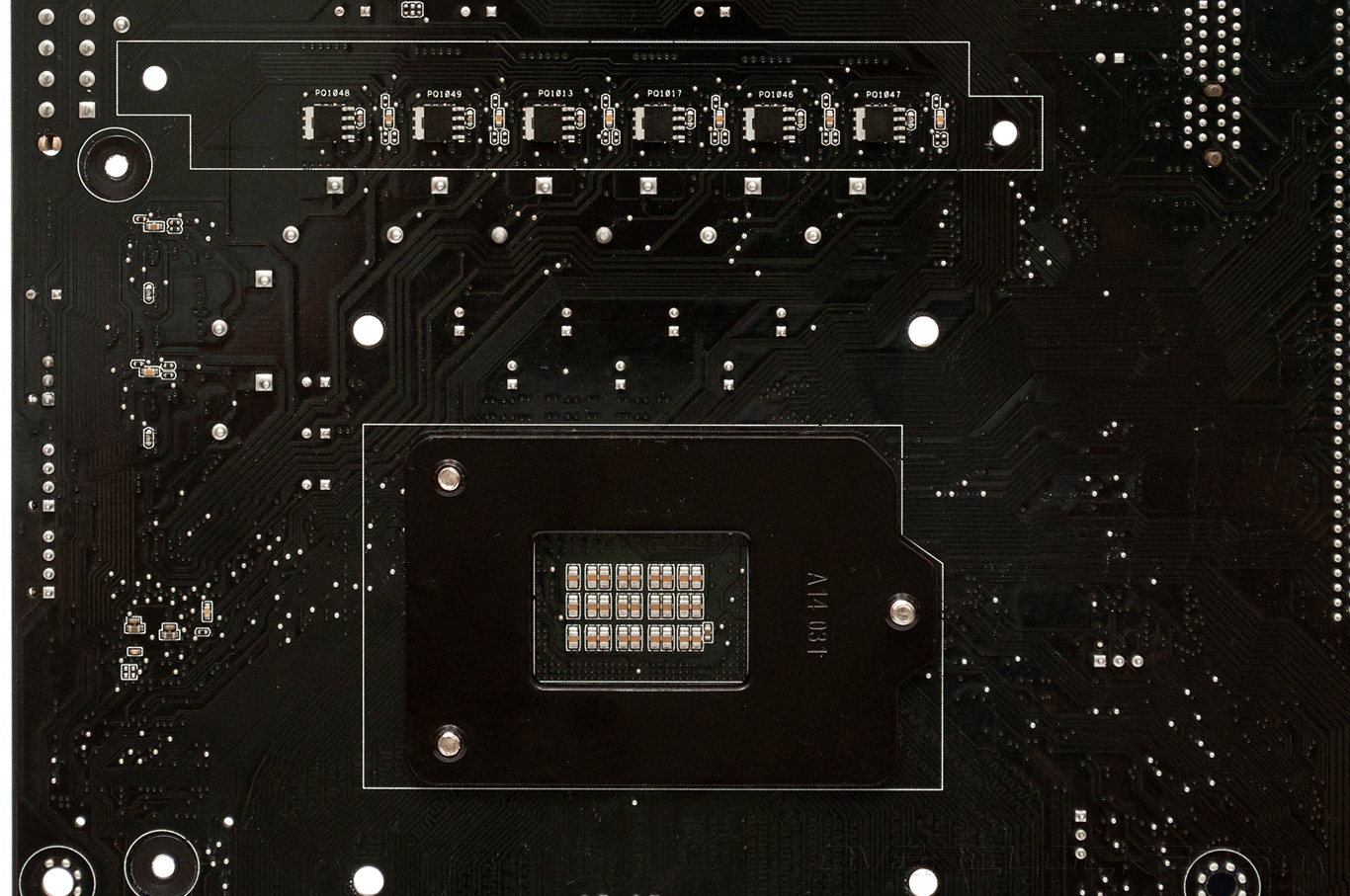

C обратной стороны печатной платы обнаружились шесть полевых транзисторов.

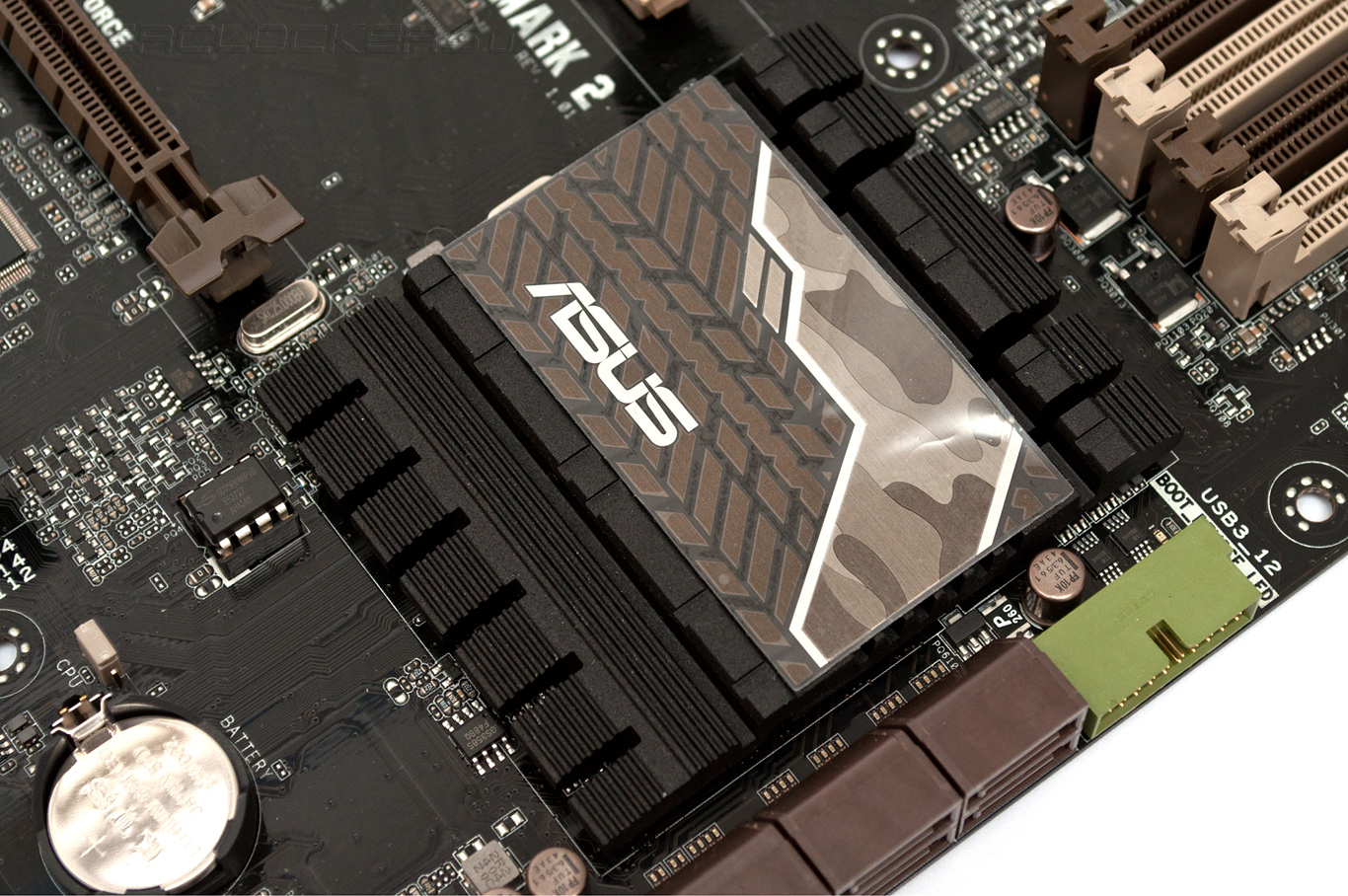

Для отвода тепла от микросхемы системной логики служит небольшой плоский охладитель. К слову, все радиаторы на «материнке» имеют камуфляжную раскраску, которая вносит свой вклад в создание милитаристского стиля Sabertooth Z97 Mark 2.
Новинка располагает восемью разъемами для подключения вентиляторов. Из них шесть — четырехконтактные с возможностью управления скоростью вращения с помощью ШИМ, а оставшиеся два разъема имеют по три контакта. Также, материнская плата позволяет подключить три внешних температурных датчика, но самих термосенсоров в комплекте поставки ASUS Sabertooth Z97 Mark 2 обнаружено не было.

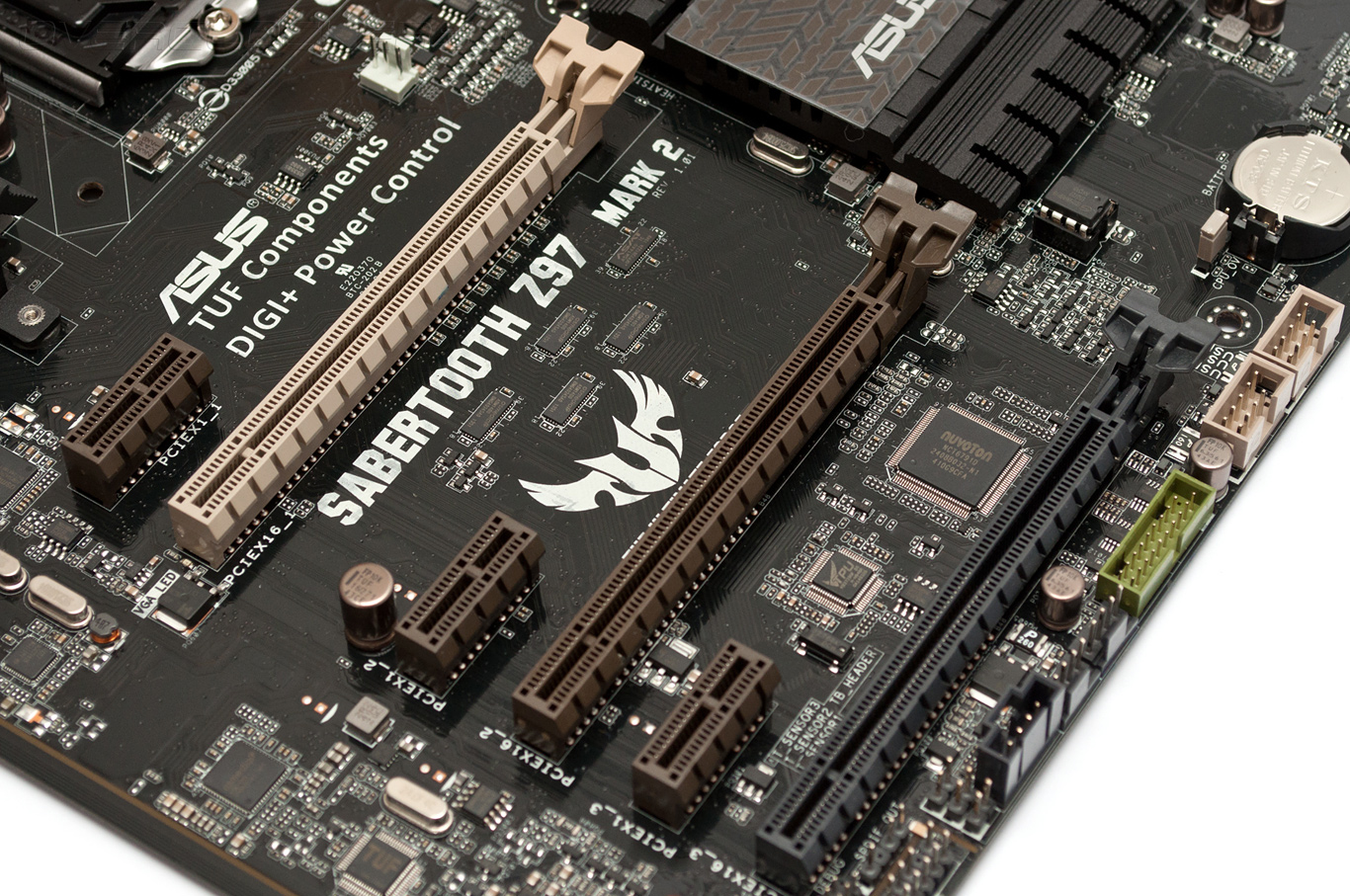

Для организации графической подсистемы пользователям предлагается пара слотов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CrossFireX и NVIDIA SLI. Третий порт PCI Express 2.0 x16@x4 подключен к системной логике, но его также с успехом можно использовать для работы видеоускорителя. Для установки плат расширения предназначены три разъема PCI-E 2.0 x1.

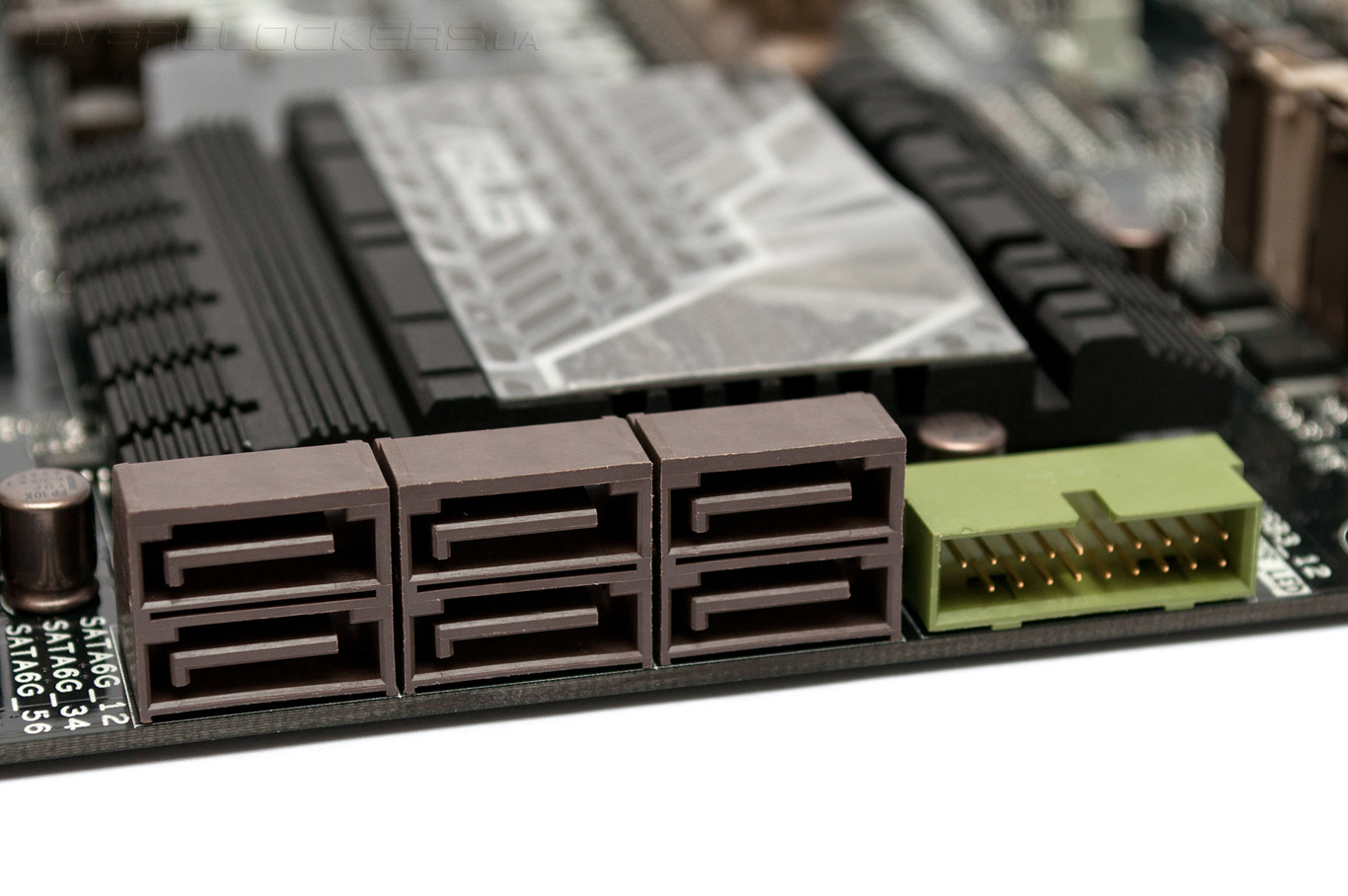

Подсистема хранения данных материнской платы представлена шестью портами SATA 6 Гбит/с, подключёнными к системной логике, с поддержкой массивов RAID и технологии кэширования Intel Smart Response. В то же время, производитель решил отказаться от высокоскоростного интерфейса SATA Express, что может не понравиться некоторым требовательным пользователям.

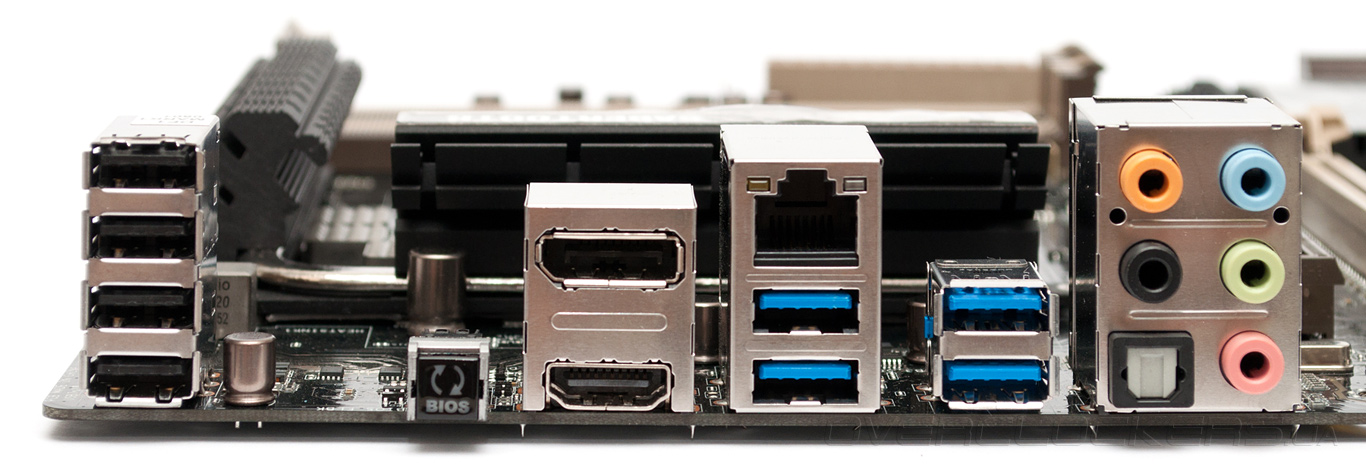

Что касается возможностей подключения периферии, то ASUS Sabertooth Z97 Mark 2 располагает шестью чипсетными каналами USB 3.0, из которых два выведены на заднюю панель, а остальные четыре представлены в виде внутренних разъемов. За работу еще двух разъемов USB 3.0 отвечает контроллер ASMedia ASM1042Е, правда, при его использовании третий слот PCI Express 2.0 x16 переходит в режим х16@x2. Сетевая подсистема базируется на чипе Intel I218V, а в качестве аудиокодека используется 7.1-канальный Realtek ALC1150. В итоге, на задней панели материнской платы нашлось место для:
- четырех портов USB 2.0;
- кнопки BIOS_Flashback;
- цифровых видеовыходов DisplayPort и HDMI;
- четырех разъемов USB 3.0;
- сетевой розетки RJ-45;
- оптического S/PDIF;
- пяти аналоговых аудиовыходов.
Из дополнительных возможностей ASUS Sabertooth Z97 Mark 2 поддерживает функцию MemOK!, которая позволяет загрузить меню настройки в случае установки нерабочих параметров в UEFI, а также USB BIOS Flashback, предназначенной для обновления прошивки без необходимости установки центрального процессора и модулей ОЗУ. В то же время, у новинки нет кнопок включения и перегрузку, а также контрольных точек для измерения напряжения и индикатора кодов POST. Последний недостаток частично компенсируется наличием диагностических светодиодов, которые загораются по мере успешной инициализации отдельных подсистем.
