| Модель | ECS H67H2-I |
| Чипсет | Intel H67 Express |
| Процессорный разъем | LGA1155 |
| Процессоры | Core i7, Core i5, Core i3, Celeron, Pentium (LGA1155) |
| Память | 2 DIMM DDR3 SDRAM 1066/1333, максимум 16 Гбайт |
| Слоты PCI-E | 1x PCI Express 2.0 x16 1x Mini PCI Express x1 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессор) | Intel HD Graphics |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 1x 4pin, 1х 3pin |
| Порты PS/2 | – |
| Порты USB | 10x 2.0 (6 разъемов на задней панели) 2х 3.0 (Etron EJ168A) |
| ATA-133 | – |
| Serial ATA | 2x SATA 6 Гбит/с (Intel H67 Express) 2x SATA 3 Гбит/с (Intel H67 Express) |
| eSATA | 1х eSATA 3 Гбит/с (Intel H67 Express) |
| RAID | 0, 1, 5, 10 (Intel H67 Express) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111E (Gigabit Ethernet) Atheros AR3011 (Bluetooth v2.1+ EDR) |
| FireWire | – |
| LPT | – |
| COM | – |
| BIOS/UEFI | AMI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | EZ Charger, mSATA |
Возможности расширения ECS H67H2-I находятся на типичном для недорогих компактных решений уровне. Правда, не обошлось без пары приятных особенностей, о которых мы поговорим позднее, а пока перейдем к рассмотрению комплекта поставки.
Комплект поставки
Системные платы производства Elitegroup Computer Systems (ECS) — нечастые гости нашей тестовой лаборатории. Не будем отрицать, что в сегменте для энтузиастов и любителей разгона продукты ECS уступают в популярности большинству конкурентов. Тем не менее, недорогие модели этого производителя заслуживают внимания благодаря высокому качеству изготовления, а также неплохому соотношению цены и производительности. Плата ECS H67H2-I относится именно к такой категории. Изделие поставляется в небольшой картонной коробке, на фронтальную поверхность которой нанесены название модели, логотипы поддерживаемых интерфейсов и некоторых фирменных технологий.
Обратная сторона содержит изображение платы и расширенное описание некоторых особенностей.
Конечно, поддержкой SATA 6 Гбит/с или USB 3.0 сегодня вряд ли кого удивишь, но встроенный адаптер Bluetooth встречается нечасто. Этот беспроводной интерфейс будет полезен многочисленным обладателям гаджетов и разнообразной периферии. Также нечасто встречается и разъем Mini PCI Express, предназначенный для установки плат расширения соответствующего формата.

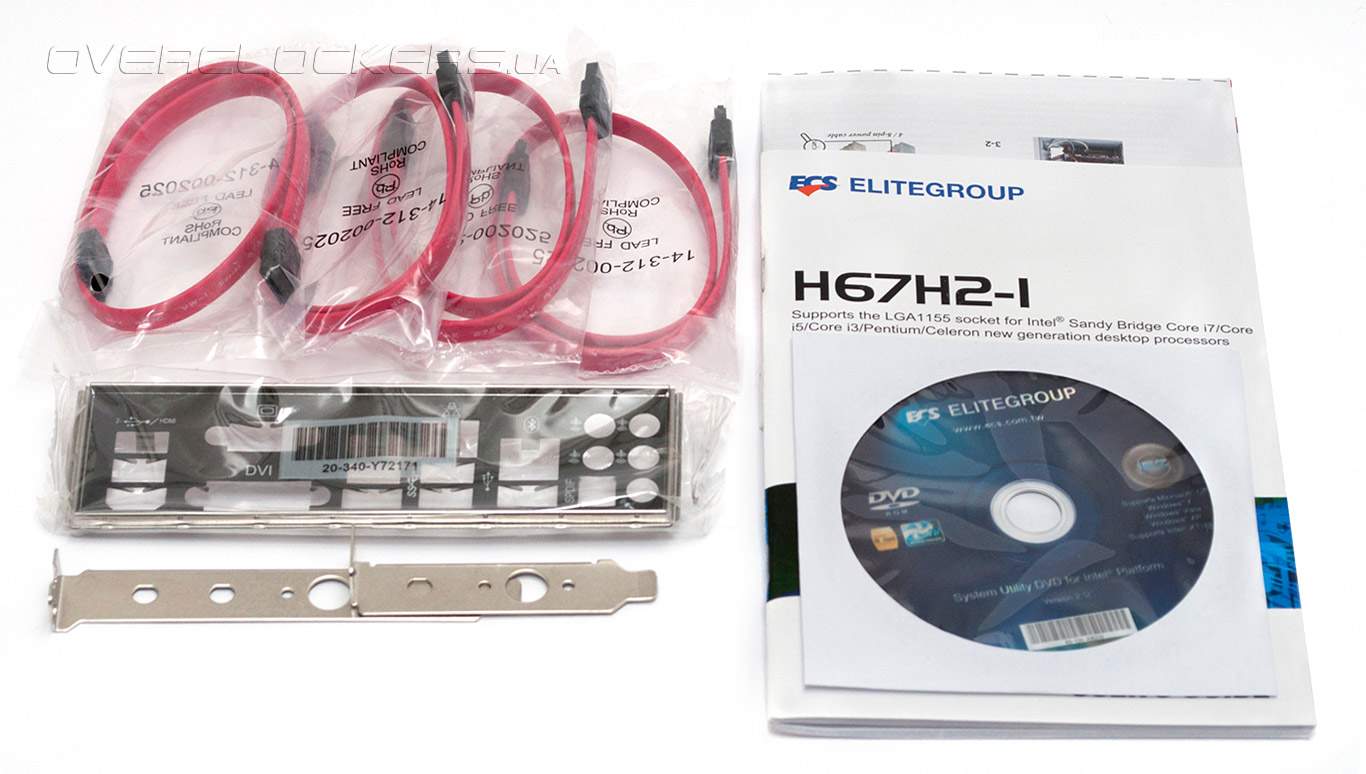

Комплект поставки ECS H67H2-I включает:
- заглушку на заднюю панель I/O Shield;
- четыре кабеля SATA 6 Гбит/с;
- две заглушки для вывода антенных разъемов;
- диск-DVD с драйверами и программным обеспечением;
- подробное руководство пользователя;
- инструкцию по быстрой сборке системы.
Перечень интересен, в первую очередь, наличием двух заглушек на заднюю панель корпуса, которые предназначены для крепления антенных разъемов. Данные аксессуары пригодятся тем, кто планирует установить в Mini PCI-E адаптер беспроводной сети или ТВ-тюнер. Так пользователи смогут решить проблему крепления антенных выводов. В остальном, комплект поставки ничем не отличается от других системных плат начального уровня.
Дизайн
Системная плата ECS H67H2-I выполнена в формате Mini-ITX, размеры текстолита составляют 170х170 мм, ревизия РСВ 1.1. Дизайну участницы сегодняшнего обзора присущи множество особенностей, которые встречаются у большинства компактных моделей. Например, в случае использования дискретного видеоакселератора нижние защелки слотов ОЗУ будут заблокированы, а из-за близости процессорного разъема и слота PCI Express x16 придется отказаться от использования массивных радиаторов в системе охлаждения CPU. В остальном, конструкция материнской платы не вызывает никаких нареканий. Во всех электрических цепях применяются высококачественные полимерные конденсаторы и катушки индуктивности закрытой конструкции.
В основе ECS H67H2-I лежит набор системной логики Intel H67 Express. Этот чипсет позволяет выводить изображение от встроенного в Intel Sandy Bridge графического ядра, но не обладает возможностями разгона процессоров. Материнская плата поддерживает Intel Core второго поколения, а также Pentium и Celeron в исполнении LGA1155. Два слота оперативной памяти DIMM DDR3 позволяют установить до 16 Гбайт ОЗУ, заявлена поддержка модулей с тактовыми частотами 1066 МГц и 1333 МГц. Для реализации возможностей интегрированного видеоядра плата располагает полным набором видеовыходов, включая D-Sub, DVI-D, HDMI 1.4а. Последний позволяет передавать изображение в формате 3D.
Помимо интегрированной видеокарты пользователь может установить дискретный графический акселератор, для этого ECS H67H2-I предлагает слот PCI Express 2.0 x16. Компактные размеры печатной платы не позволяют разместить дополнительные разъемы PCI или PCI Express. Зато инженеры снабдили участницу портом Mini PCI Express x1, который не только совестим с платами расширения, но и поддерживает твердотельные накопители с интерфейсом mSATA, например, Intel SSD 310.
Дисковая подсистема материнской платы представлена четырьмя чипсетными портами SATA. Два из них могут работать с накопителями в режиме 6 Гбит/с, а для двух оставшихся скорость передачи ограничена на уровне 3 Гбит/с. Жесткие диски можно объединять в массивы RAID уровней 0, 1, 5 и 10. Для подсоединения внешних носителей служит порт eSATA 3 Гбит/с, за работу которого также отвечает набор системной логики Intel H67 Express. Заметим, что ECS H67H2-I использует чипсет ревизии В3, что гарантирует отсутствие проблем с подсистемой хранения данных, которые наблюдались для ранних степпингов наборов микросхем Intel Express 6-й серии.
Для подключения устройств USB материнская плата предлагает 12 портов, но только два из них поддерживают третью версию универсальной последовательной шины. Интерфейс USB 3.0 реализован при помощи дополнительного контроллера Etron EJ168A. Для двух внутренних разъемов USB 2.0, предназначенных для вывода соответствующих портов на переднюю панель корпуса, заявлена функция EZ Charger, которая втрое увеличивает максимальный ток заряда мобильных устройств, таких как коммуникаторы, медиаплееры и интернет-планшеты. Звуковая подсистема построена на базе HD-аудиокодека Realtek ALC892, поддерживающий декодирование звуковых дорожек дисков Blu-Ray и подключение цифровых ресиверов c оптическим интерфейсом S/PDIF. Коммуникационные возможности ECS H67H2-I представлены гигабитным сетевым портом RJ-45 (Realtek RTL8111E), и адаптером Bluetooth 2.1 с поддержкой профилей EDR (Atheros AR3011). Обращаем ваше внимание, что материнская плата не поддерживает интерфейсы FireWire, ATA-133, COM и LPT, что, учитывая компактные размеры и позиционирование модели в качестве основы для НТРС, совершенно некритично.

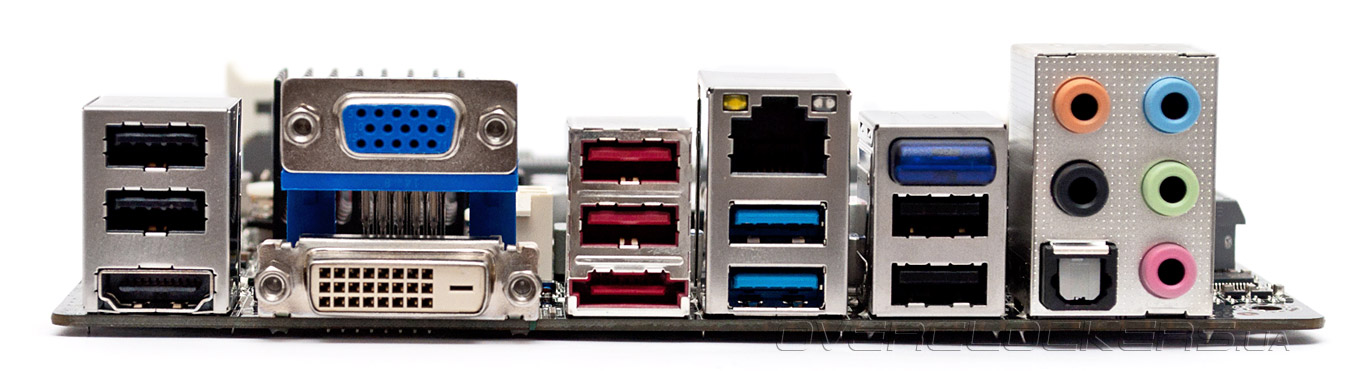

На задней панели ECS H67H2-I можно встретить:
- шесть портов USB 2.0;
- два разъема USB 3.0;
- видеовыходы D-Sub, DVI-D, HDMI;
- порт Gigabit Ethernet RJ-45;
- разъем eSATA 3 Гбит/с;
- адаптер Bluetooth;
- пять аналоговых аудиовыходов;
- цифровой оптический S/PDIF.
Конфигурация задней панели участницы сегодняшнего обзора позволяет максимально реализовать заложенные возможности расширения, которые, следует заметить, практически не отличаются от полноразмерных моделей.

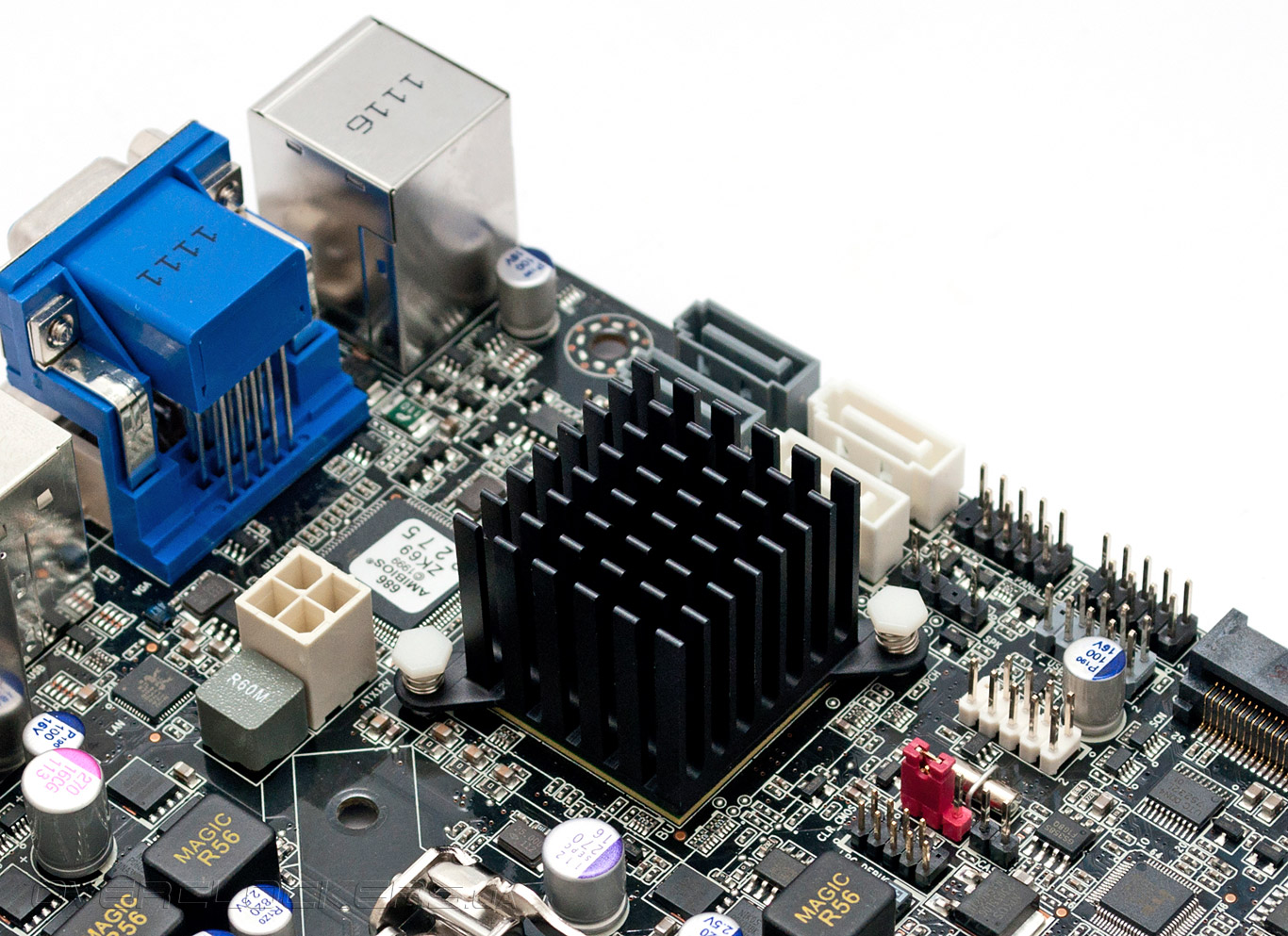

Система охлаждения ECS H67H2-I представлена компактным игольчатым радиатором на единственной микросхеме набора системной логики. В данном случае выбор такой конструкции совершенно оправдан, учитывая тепловыделение чипсета на уровне 6 ватт. Для подключения вентиляторов плата располагает двумя разъемами, один из которых позволяет управлять скоростью вращения посредством ШИМ.

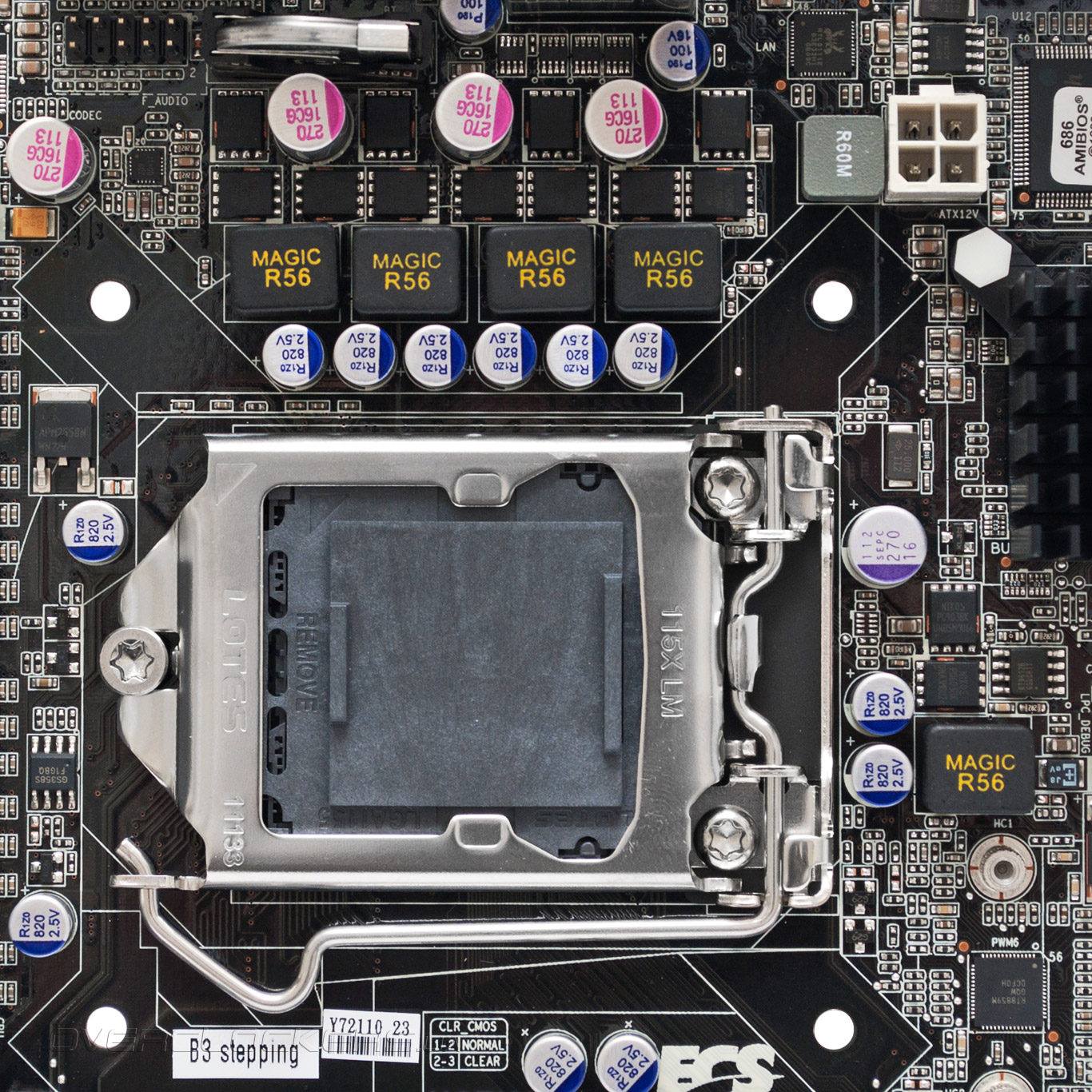

Силовая подсистема материнской платы рассчитана на эксплуатацию процессоров Intel в исполнении LGA1155 с TDP до 95 Вт включительно. Несмотря на то, что ECS H67H2-I совершенно не предназначена для разгона, данная модель оснащается довольно мощным VRM, который выполнен по пятиканальной схеме. Преобразователь напряжения центрального процессора управляется ШИМ-контроллером RT8859M производства компании Richtek Technology Corporation.
В цепях преобразователя напряжения применяются традиционные MOSFET, которые, кстати, лишены радиатора. Для платы Mini-ITX, да еще без поддержки функций разгона, естественного охлаждения силовых элементов будет вполне достаточно. При этом не стоит пренебрегать организацией охлаждения, что особенно актуально для тесных корпусов НТРС.
В целом, после рассмотрения дизайна ECS H67H2-I у нас сформировалось приятное впечатление благодаря высокому качеству исполнения, продуманной конструкции и отличному набору возможностей расширения, которому позавидуют иные полноразмерные модели. На этой оптимистичной ноте мы переходим к изучению прошивки участницы сегодняшнего обзора.
