Palit GeForce GTX 650
Видеокарта поставляется в компактной коробке. Весь набор аксессуаров ограничивается диском с драйвером и инструкцией.

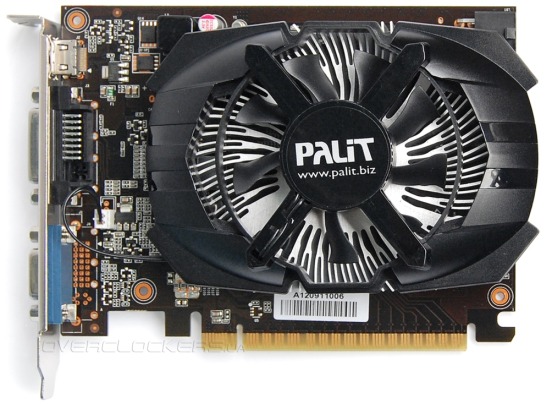

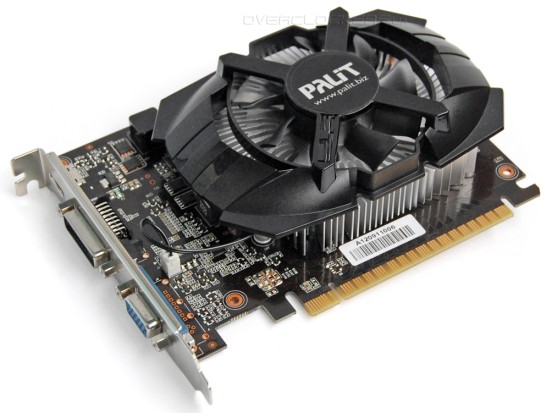

Сразу видно, что перед нами бюджетный продукт: скромных размеров печатная плата, простенький кулер с алюминиевым радиатором.

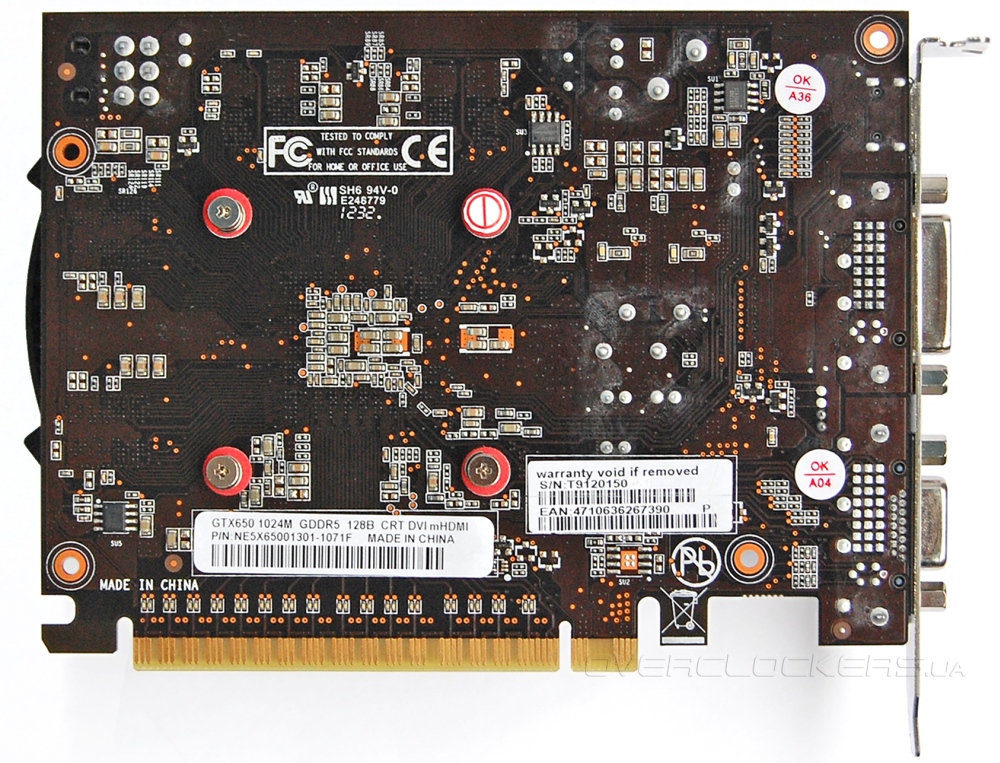

На одном из винтов, которыми прикручена система охлаждения, имеется защитная гарантийная наклейка. Удалить ее без повреждения не удалось, поэтому пришлось ограничится лишь внешним осмотром карты.

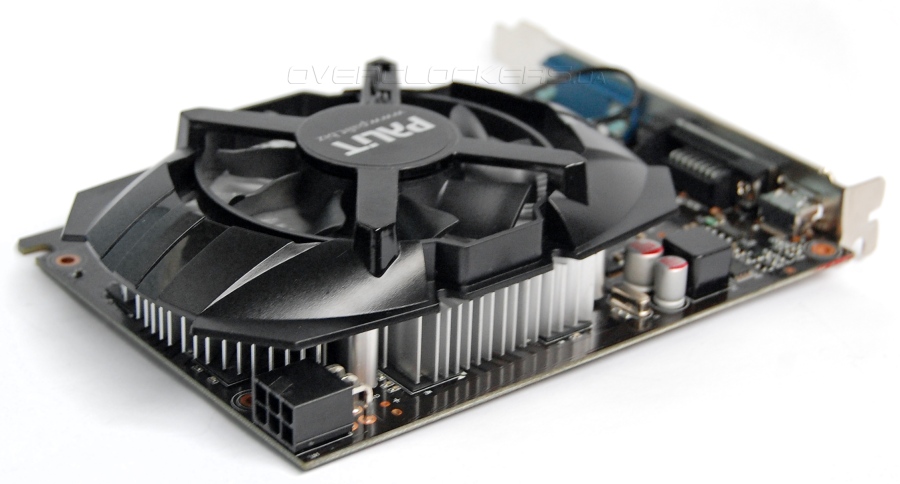

Но и без разбора нельзя не отметить большое сходство с референсом, фотографию которого мы приводили в первом обзоре GeForce GTX 650. Только у Palit кожух более массивный, да и радиатор под ним вроде как тоже чуть больше стандартного. Диаметр вентилятора 70 мм (реальный размер лопастей примерно 65 мм). Вся конструкция занимает два слота расширения, что характерно и эталонной версии данного видеоадаптера.
Заявленный уровень TDP укладывается в 64 Вт. Видеокарта может обходиться без дополнительного питания, ограничиваясь возможностями шины PCI Express. Но разъем питания на GeForce GTX 650 все равно присутствует — вероятно, для разгона.
У Palit конфигурация разъемов на задней панели немного отличается от стандартного набора. Вместо mini-HDMI и двух DVI в данном случае реализованы mini-HDMI, DVI и аналоговый D-Sub.

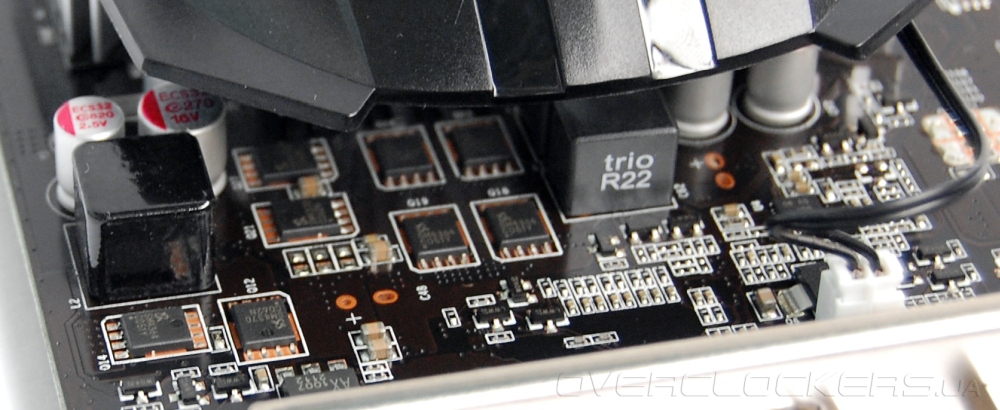

Изучение платы подтверждает ее идентичность референсному дизайну. Графический процессор запитан от двухфазного преобразователя напряжения, на питание памяти GDDR5 идет одна фаза.
Объем памяти в один гигабайт набран четырьмя микросхемами Elpida.
Рабочие частоты отвечают стандартным спецификациям — 1058/5000 МГц для ядра и памяти. В простое снижаются до 324/648 МГц. Напряжение GPU в 3D-режиме составляет 1,062 В.
При 12-минутной нагрузке бенчмарком Crysis: Warhead температура графического процессора не превысила 64 °C при тестировании в открытом корпусе и 23 °C в помещении. Шум слабо выражен, но в системном блоке с тихими компонентами будет заметен.
Ну и теперь самое интересное: разгон. Изначально были подозрения, что видеокарта стандартного дизайна окажется в этом отношении хуже рассматривавшегося ранее MSI N650 PE 1GD5/OC. И подозрения подтвердились, хотя разница оказалось не особо большой. Данный экземпляр смог стабильно работать на частоте ядра не выше 1189 МГц при частоте памяти в 6040 МГц. Результат MSI был 1240/6210 МГц.
Пришлось прибегнуть к софтвольтмоду, но напряжение было повышено не до максимума, а до значения в 1,1 В. В таком режиме необходимо и более качественное охлаждение, поэтому нами были повышены обороты обдувающего вентилятора. Прибавка была небольшой — скорость вентилятора была зафиксирована лишь на 42%. Но и этого хватило, чтобы шум стал более заметным. HIS 7750 iSilence 5 1GB GDDR5 (H775P1GD)
Переходим к основному конкуренту — Radeon HD 7750.
К нам в руки попала не совсем обычная версия данного Radeon. Сразу бросается в глаза надпись «Quiter 0 dB» на коробке. И это не случайно, ведь данный HIS оснащен пассивной системой охлаждения, так что никакого шума от видеоадаптера не будет.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- диск с программным обеспечением;
- инструкция.

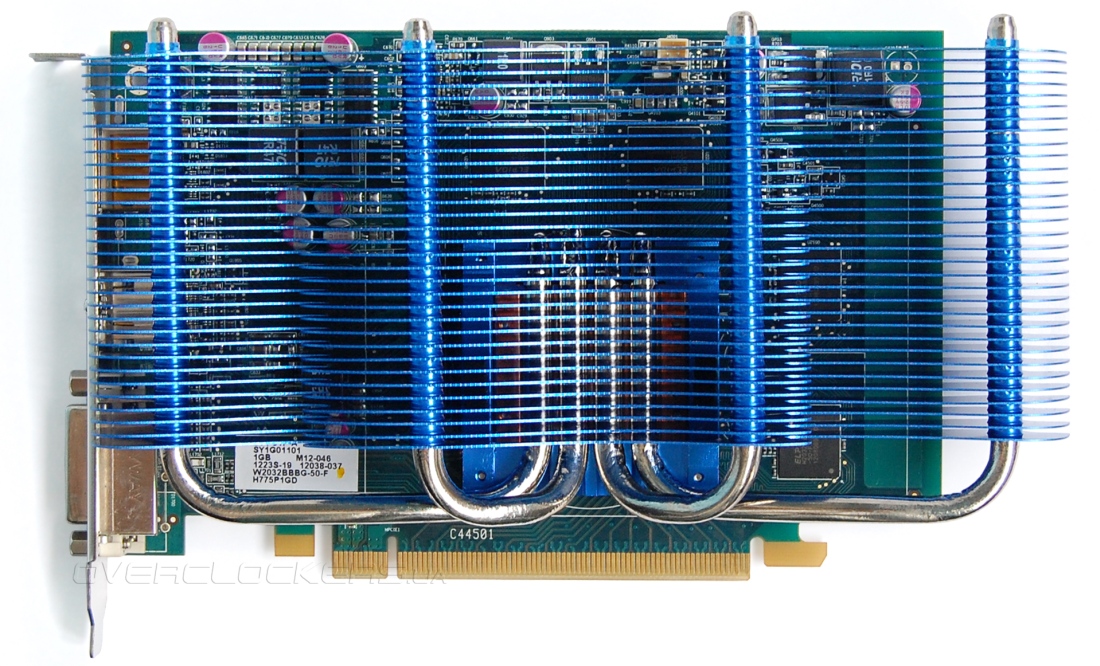

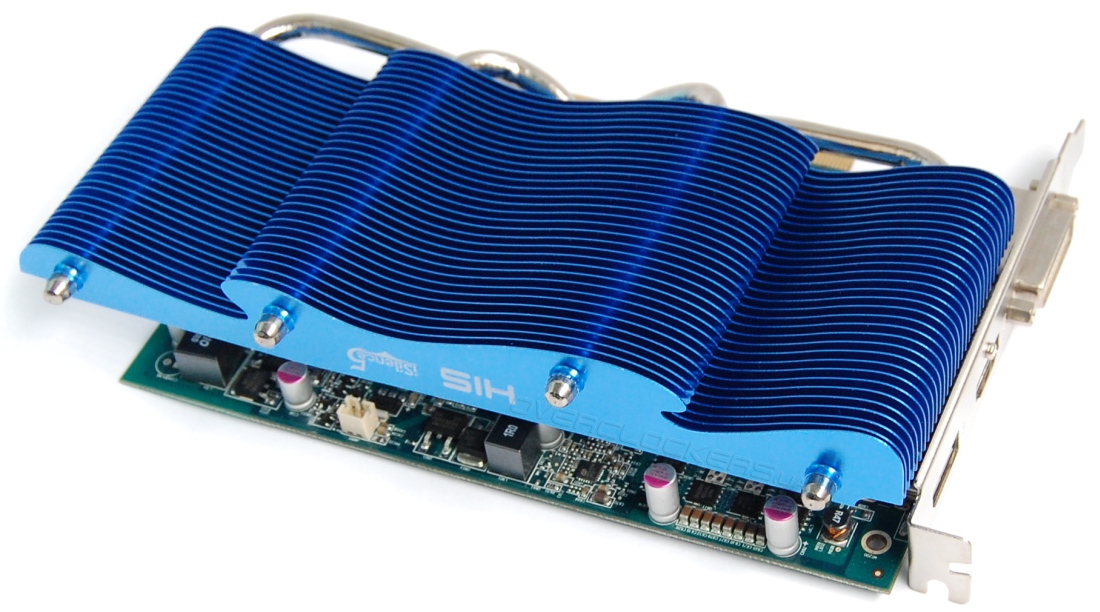

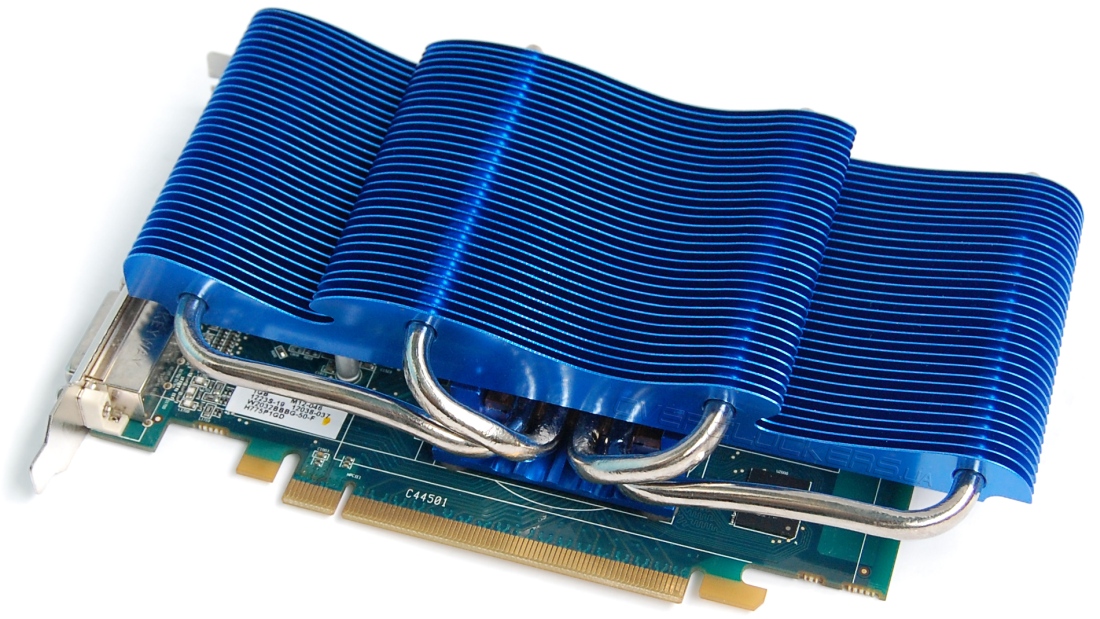

Пластины радиатора особой волнистой формы. Окрашены в голубой цвет.
На крайнюю пластину нанесен логотип компании.
На задней панели три интерфейсных разъема: Display Port, HDMI и DVI.

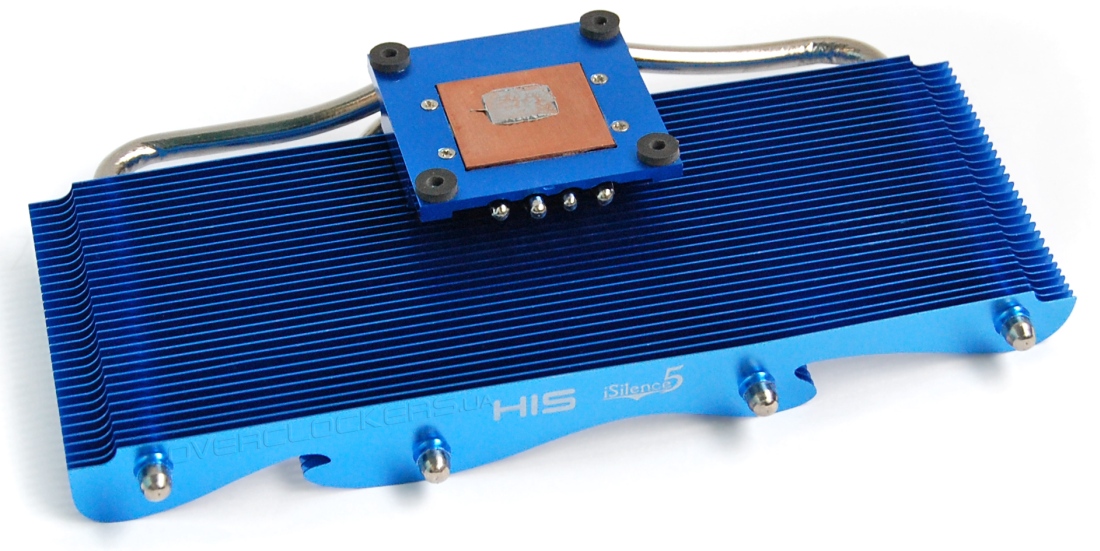

Тепло от графического процессора отводится через медную пластину, на которую напаяны тепловые трубки. Верхняя часть трубок открыта, их ничто не прижимает к основанию.

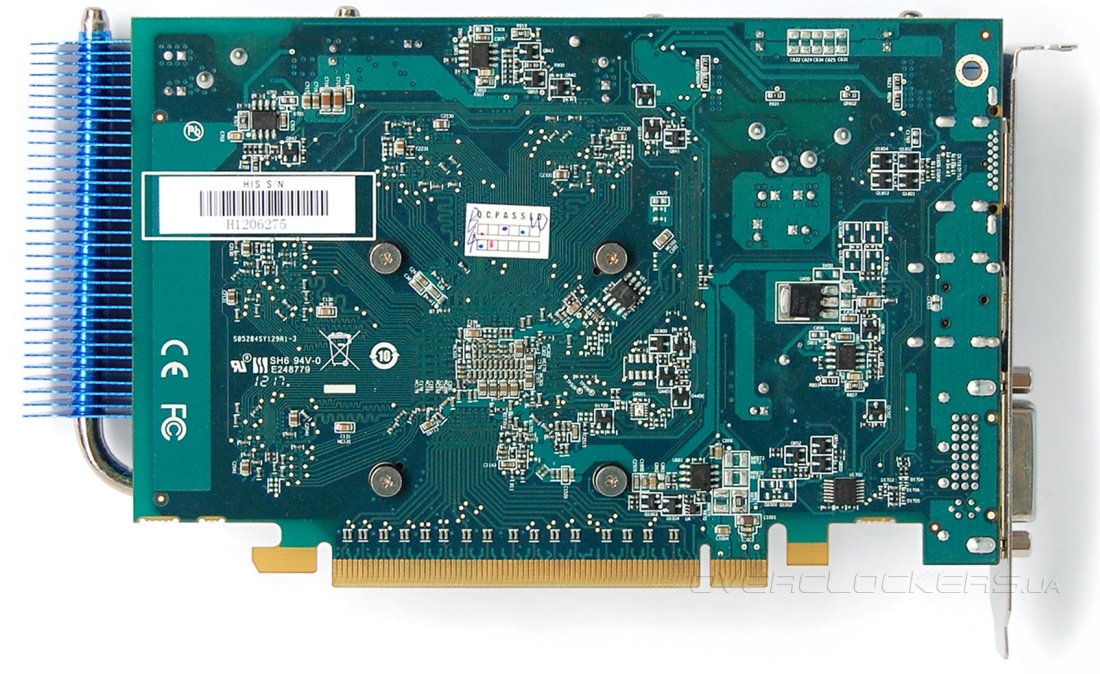

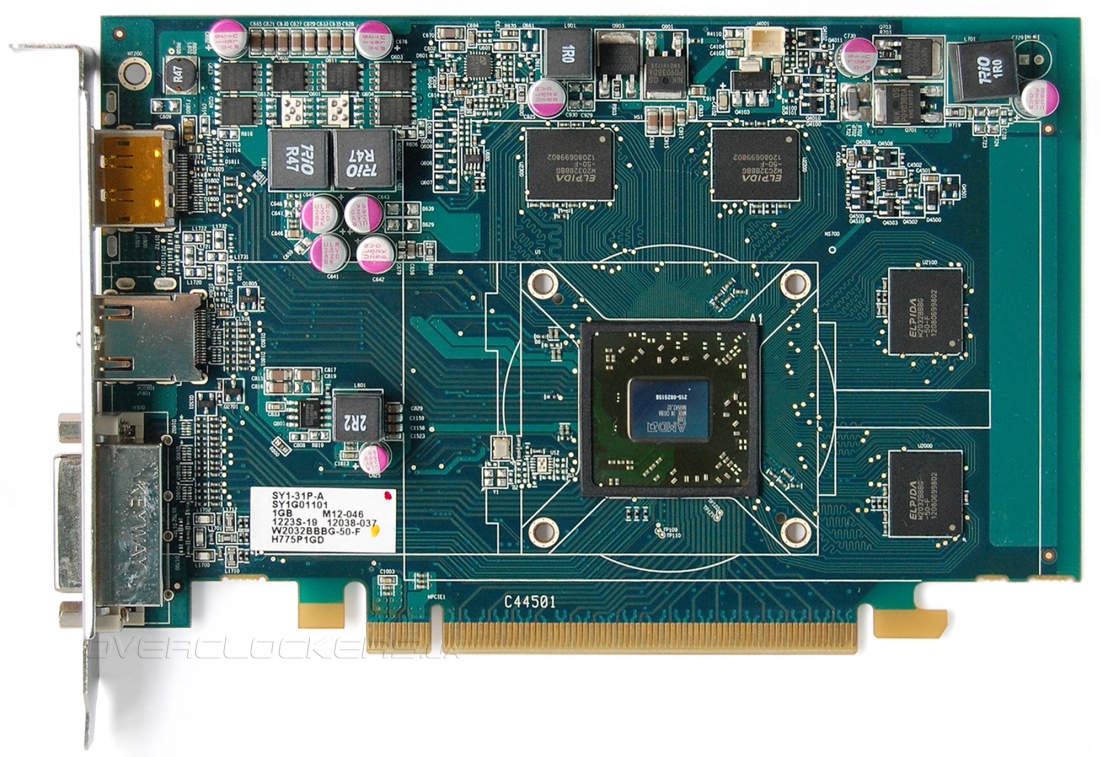

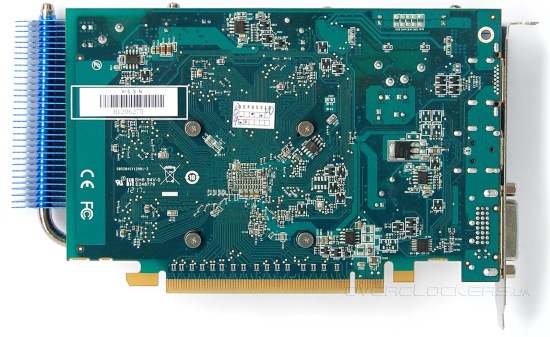

Плата выполнена по стандартному для Radeon HD 7750 дизайну. Система питания GPU реализована по простой двухфазной схеме.

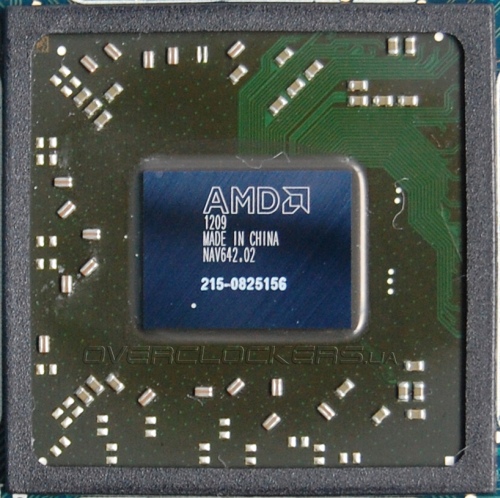

Процессор Cape Verde окружен пластиковой защитной рамкой.
Распаяны чипы памяти Elpida W2032BBBG-50-F общим объемом в один гигабайт.
Частотная конфигурация у HIS стандартная — 800/4500 МГц для ядра и памяти. В простое частоты понижаются до 300/600 МГц.
Согласно утилите GPU-Z параметр ASIC равен 82,5%.
По опыту тестирования других видеокарт с пассивным охлаждением мы ожидали от HIS очень высоких температур в нагрузке. Такого рода системы в любом случае требуют продуманного и хорошо организованного охлаждения. И многие производители говорят об этом, как о необходимом условии эксплуатации. Но 28-нм процессор Cape Verde на частоте 800 МГц оказался настолько прохладным, что не прогрелся выше 64 °C в 12-минутном тесте Crysis при 22,5 °C в помещении. Великолепный результат! Это примерно такие же температуры, что и у карт с активным охлаждением. Например, HIS 7750 iCooler грелся до 66 °C при 24 градусах в помещении. И такое сравнение характеризует эффективность кулера iSilence 5 с самой наилучшей стороны. Однако это не означает, что в данном случае можно быть полностью спокойными даже при эксплуатации в более экстремальных условиях, ведь в тесном не продуваемом корпусе и в более жарком помещении температуры могут быть значительно выше.
Одним из объяснений столь невысоких температур является и низкое рабочее напряжение. Подтверждением этому служит очень слабый разгон GPU, свыше 850 МГц графический процессор не смог стабильно работать. О разгоне памяти нужно поговорить отдельно. Если вы помните наши первые обзоры Radeon HD 7750, то в них мы говорили о невозможности разгона этих видеокарт из-за странных скачков производительности или мизерного прироста при повышении частот. Тогда все списали на сырые драйвера. В этот раз дела с разгоном обстояли намного лучше, но без проблем не обошлось. При повышении частот памяти возникали проблемы в 2D-режиме, даже если в 3D видеокарта работала без сбоев. Это проявлялось как подергивание изображения на рабочем столе при переходе из одного рабочего режима в другой и проблемы с листанием веб-страниц в окне браузера. Последнее вообще было замечено нами случайно, зато какой эффект: изображение в браузере рассыпалось на полосы и мерцало. Один раз быстрая прокрутка страницы даже привела к падению видеодрайвера. И самое удивительное, что такие проблемы начинались даже при небольшом повышении частоты GDDR5. Но еще более удивительно, что после длительной 3D-нагрузки проблемы в 2D пропадали сами собой. В итоге нам пришлось потратить довольно много времени на подбор рабочей конфигурации памяти и остановиться на эффективной частоте в 5520 МГц.
При таком разгоне видеокарта прогрелась лишь до 68 °C в тесте Crysis без какого-либо дополнительного обдува радиатора. HIS 7770 IceQ X 1GB GDDR5 (H777QN1G2M)
Старший видеоадаптер Radeon HD 7770 поставляется в коробке больших размеров со «снежным» оформлением.
Комплектация простая:
- переходник DVI/D-Sub;
- диск с программным обеспечением;
- инструкция.

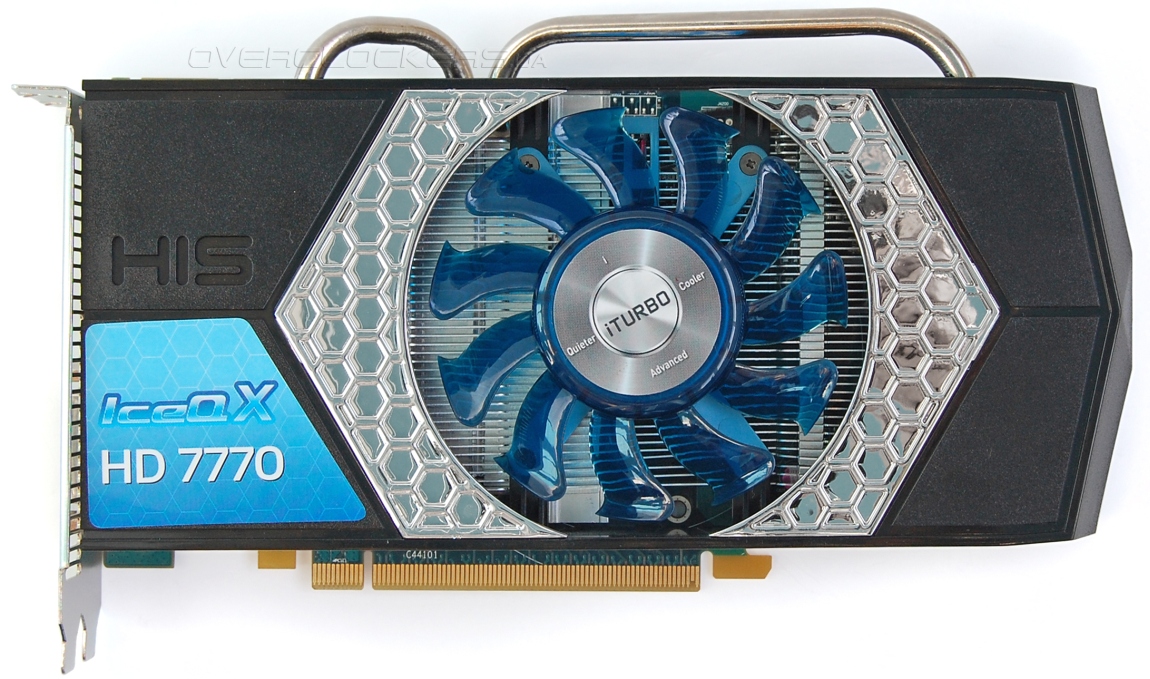

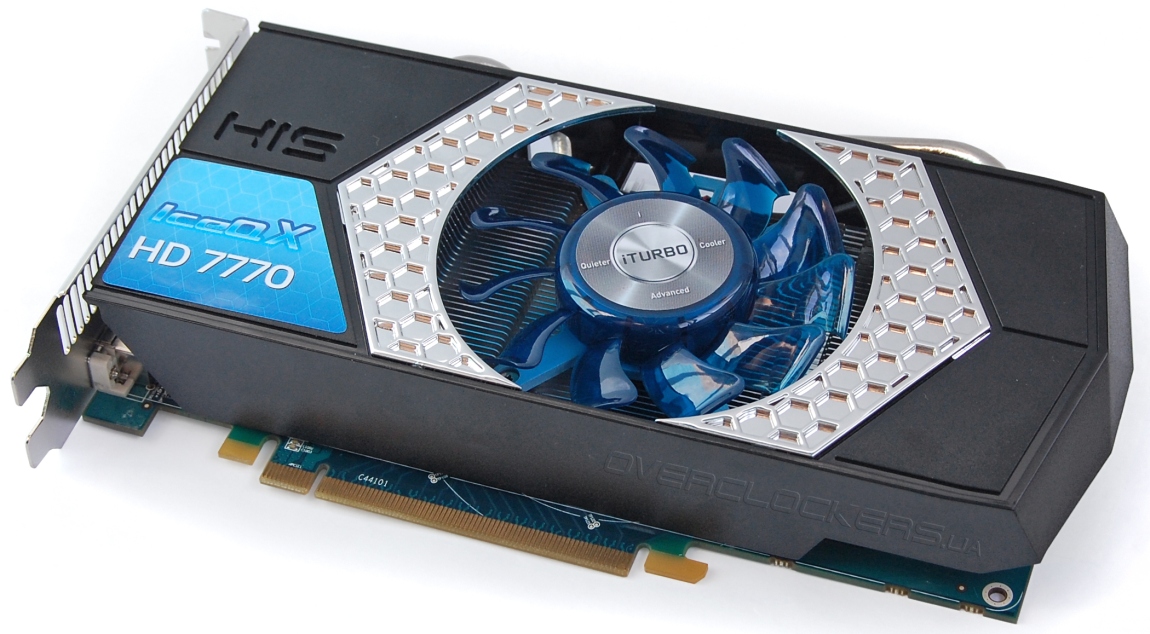

Старые модели IceQ были полностью выполнены в синих тонах, в данном случае черный кожух сочетается с синим вентилятором.

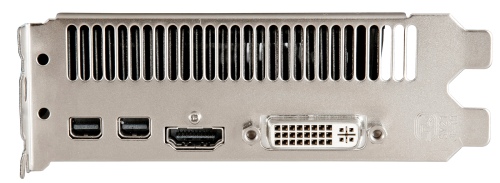

Набор интерфейсных разъемов такой: два mini-DisplayPort, HDMI и DVI.

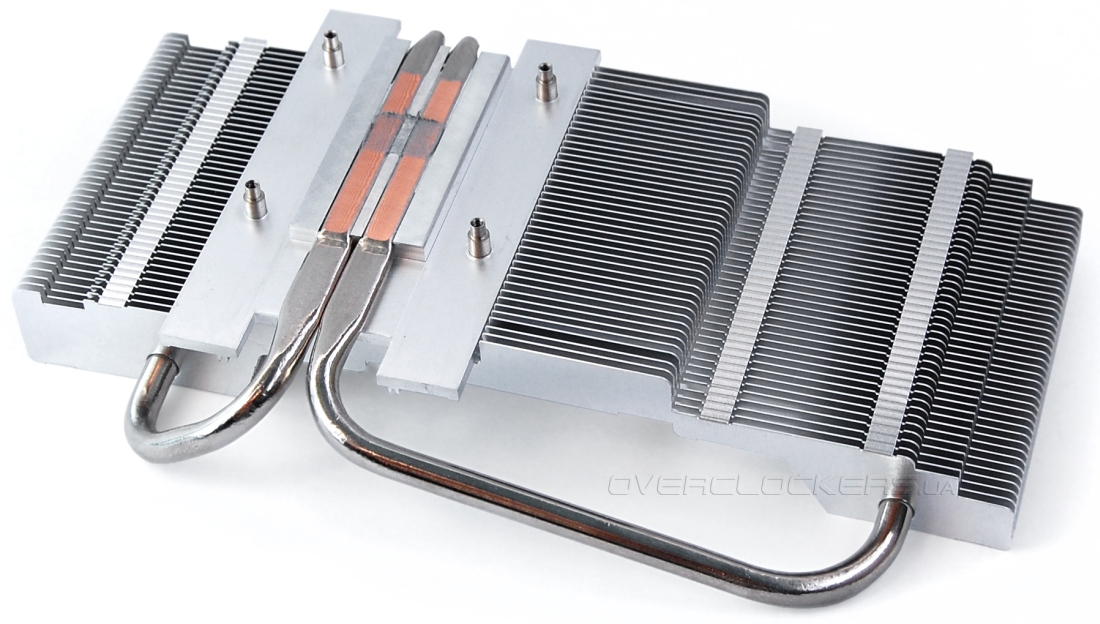

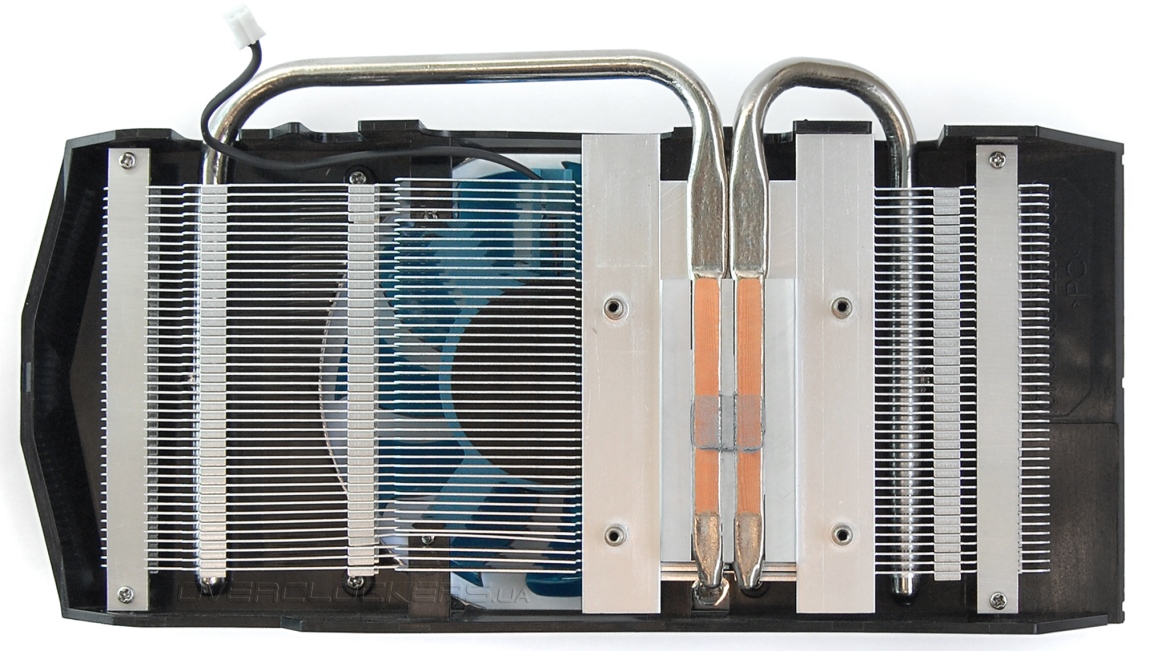

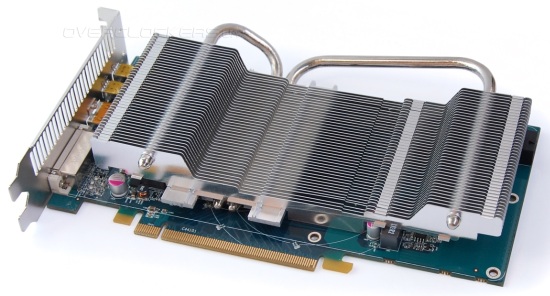

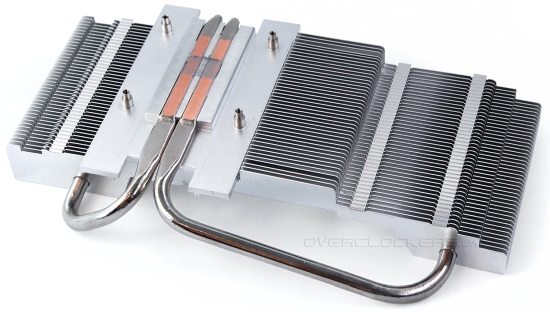

Под кожухом скрывается массивный радиатор, который пронизывают две тепловые трубки. Осуществляется прямой контакт трубок с поверхностью кристалла GPU. Правда расстояние межу трубками довольно большое, поэтому центр чипа контактирует с алюминиевым основанием.
Оценить примерные габариты радиатора можно по нижней фотографии. Это не идет ни в какое сравнение со скромным алюминиевым радиатором на референсном Radeon HD 7770.
Вентилятор типоразмера 92 мм без опознавательных знаков. Лопасти имеют особую волнистую форму.

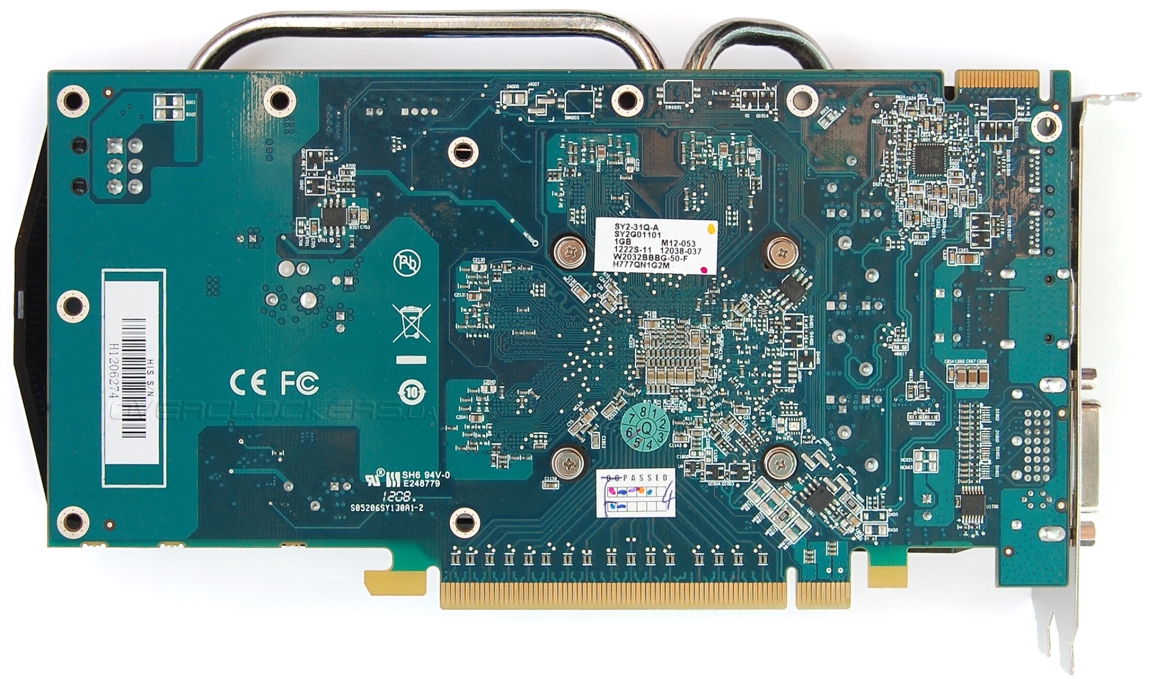

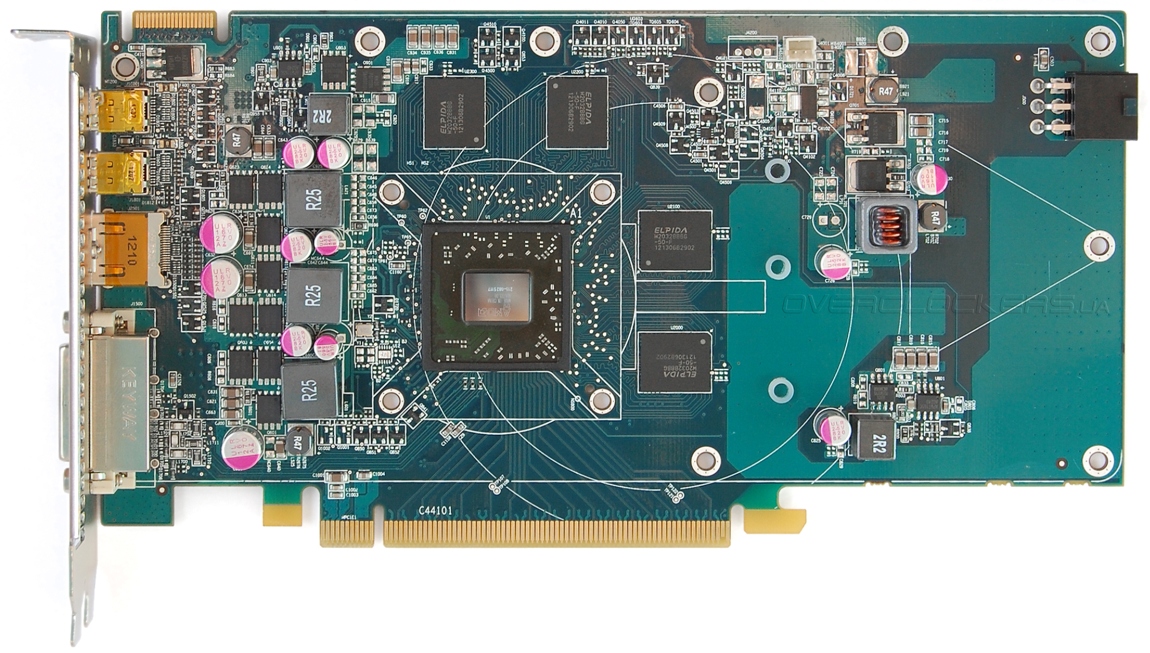

Плата выполнена по референсному дизайну. Никаких изменений внесено не было.
Система питания графического процессора реализована по типовой трехфазной схеме под управлением контроллера L6788A от STMicroelectronics.

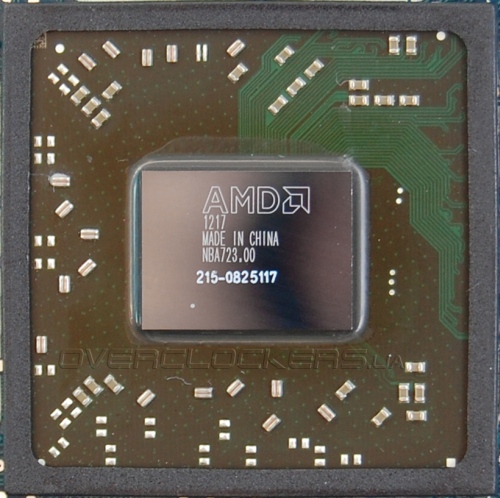

На HIS установлена защитная рамка для GPU, хотя стандартная версия Radeon HD 7770 ее лишена.

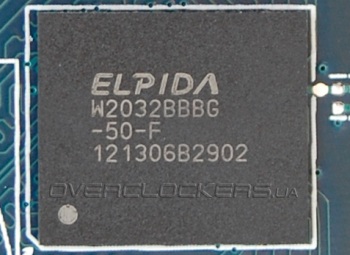

Микросхемы памяти такие же, что и у младшей модели — Elpida W2032BBBG-50-F.
Работает видеокарта на рекомендованных частотах 1000/4500 МГц для ядра и памяти соответственно. Питающее напряжение равно 1,125 В.

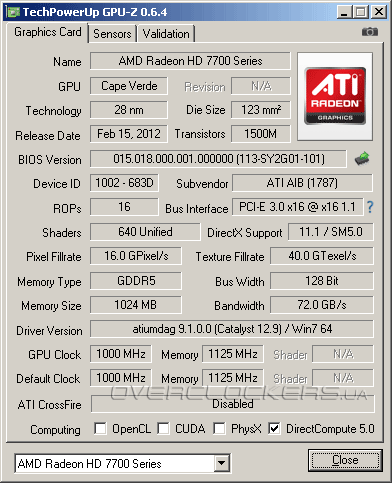

Параметр ASIC оценен GPU-Z в 77,1%.

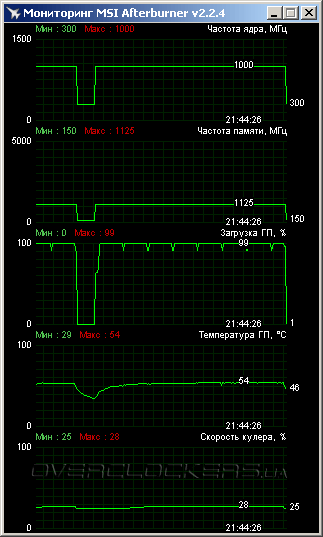

В номинале видеокарта не прогревалась выше 54 °C в тесте Crysis: Warhead при аналогичных с 7750 iSilence 5 условиях. Вентилятор раскручивался лишь до 28% от своего максимума, шум при этом низкий.

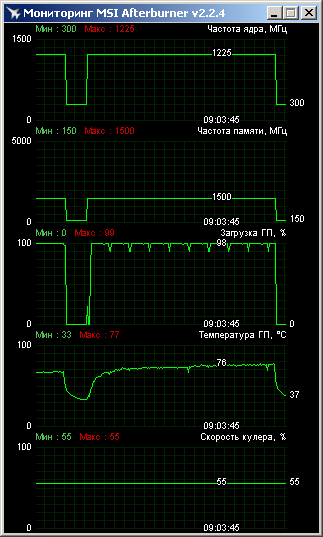

Разгонный потенциал высокий. Нам удалось добиться стабильной работы при частоте GPU в 1225 МГц. Для этого понадобилось напряжения до 1,237 В, дальнейшее его повышение не приносило практической пользы. Результат самый высокий среди всех Radeon HD 7770 побывавших у нас Хотя отрыв HIS от конкурентов небольшой — MSI R7770 Power Edition 1GD5/OC уступил лишь 10 МГц. Разгон памяти тоже высокий — 6000 МГц. Но это уже на 80 МГц ниже результата MSI.
На таких частотах видеокарта не смогла работать в тихом режиме. Для прохождения всех тестов пришлось поднимать обороты. Мы остановились на отметке в 55%, что на самом деле уже очень громко. Вентилятор создает заметный гул даже при превышении порога в 35%. Так что практический разгон при сохранении приемлемого уровня шума будет меньше. Характеристики тестируемых видеокарт
В данное тестирование добавлены результаты GeForce GTX 650 Ti и GeForce GTX 550 Ti. Но эти видеоадаптеры фигурируют лишь в номинале, без разгона.
| Видеоадаптер | GeForce GTX 650 Ti | Palit GeForce GTX 650 | GeForce GTX 550 Ti | HIS Radeon HD 7770 IceQ X | HIS Radeon HD 7750 iSilence 5 |
| Ядро | GK106 | GK107 | GF116 | Cape Verde | Cape Verde |
| Количество транзисторов, млн. шт | 2540 | 1300 | 1170 | 1500 | 1500 |
| Техпроцесс, нм | 28 | 28 | 40 | 28 | 28 |
| Площадь ядра, кв. мм | 221 | 118 | 228 | 123 | 123 |
| Количество потоковых процессоров | 768 | 384 | 192 | 640 | 512 |
| Количество текстурных блоков | 64 | 32 | 32 | 40 | 32 |
| Количество блоков рендеринга | 16 | 16 | 24 | 16 | 16 |
| Частота ядра, МГц | 925 | 1058 | 900 (1800*) | 1000 | 800 |
| Шина памяти, бит | 128 | 128 | 192 | 128 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5400 | 5000 | 4104 | 4500 | 4500 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленный TDP, Вт | 110 | 64 | 116 | 80 | 55 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce GTX 650 и GTX 650 Ti: NVIDIA GeForce 306.38;
- драйвер GeForce GTX 550 Ti: NVIDIA GeForce 306.23;
- драйвер Radeon: ATI Catalyst 12.9 beta.
Результаты тестирования

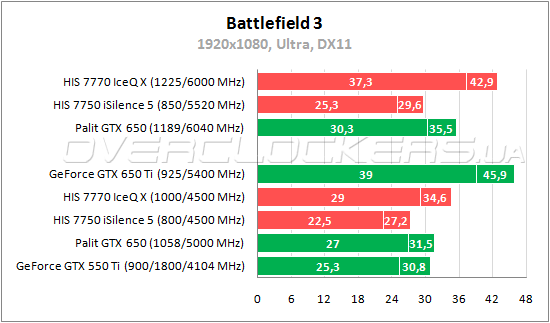

Battlefield 3
В шутере Battlefield 3 у GeForce GTX 650 весьма хорошие результаты на фоне Radeon HD 7750. Конкурент слабее на 16—20%. Так что младший HIS со своим разгоном не в состоянии сравняться с Palit. Последний же при частотах 1189/6040 МГц на 3—4% обходит Radeon HD 7770 на стандартных частотах. Старший представитель AMD с разгоном повышает свою производительность на 24—29%, но до GeForce GTX 650 Ti все равно не дотягивает. Старичок GeForce GTX 550 Ti в этом тесте держится неплохо, совсем чуть-чуть уступает GeForce GTX 650 и обходит Radeon HD 7750.
Crysis: Warhead
В Crysis: Warhead мы наблюдаем мизерную разницу между GeForce GTX 650 и GeForce GTX 550 Ti. Отрыв Palit от младшего HIS составляет 9—11%. Разгон повышает результаты GTX 650 на 13—15%, что позволяет уменьшить отставание от Radeon HD 7770 до 5—6%. Ускоренный Radeon HD 7770 вплотную приближается к GeForce GTX 650 Ti, но последний все равно сохраняет лидерство.

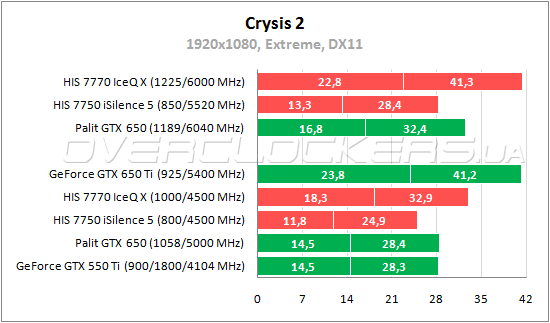

Crysis 2
Преимущество GeForce GTX 650 над Radeon HD 7750 сохраняется и в Crysis 2. Младшему HIS удается выйти на уровень производительности конкурента лишь при разгоне до 850/5520 МГц. А разогнанный Palit приближается по производительности к Radeon HD 7770. Последний при повышении своих частот выходит на один уровень с GeForce GTX 650 Ti.

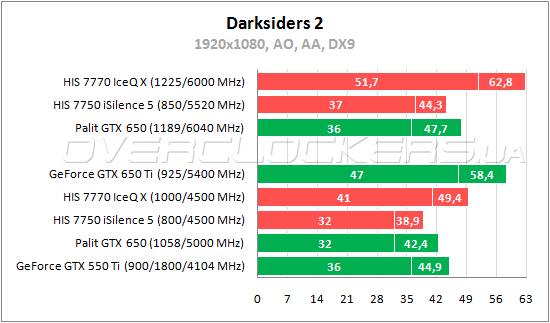

Darksiders 2
GeForce GTX 550 Ti преподносит сюрприз в Darksiders 2, обгоняя новый GeForce GTX 650 на 12,5% по минимальному fps и на 6% по среднему fps. Radeon HD 7750 слабее GeForce GTX 650 на 9% по среднеигровой частоте кадров, а Radeon HD 7770 лучше на 28% и 17%. Разгон повышает результаты Palit на 12,5%, младший HIS от ускорения до 850/5520 МГц выигрывает 16% и 14%. Старший HIS увеличивает свои результаты при разгоне на 26—27%, что позволяет наконец-то обогнать GeForce GTX 650 Ti.

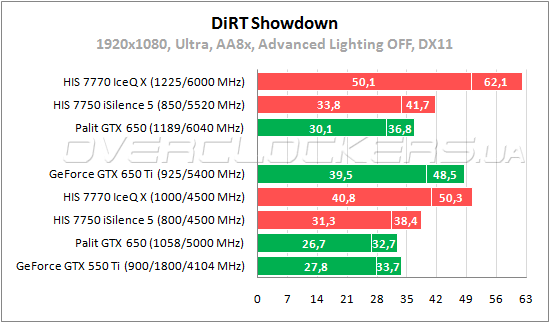

DiRT: Showdown
В Showdown доминируют решения AMD. И тут GeForce GTX 650 уступает Radeon HD 7750 примерно 17%. Примечательно, что и GeForce GTX 550 Ti в этот раз снова немного обгоняет приемника. Radeon HD 7770 даже в номинале немного производительнее GeForce GTX 650 Ti с разницей в 3—4%.
Max Payne 3
GeForce GTX 650 Ti лидирует в Max Payne 3 в номинальном режиме, но разгон Radeon HD 7770 позволяет этому видеоадаптеру выйти вперед. Небольшое отставание от собрата у младшего HIS в 21—24%. GeForce GTX 650 слабее Radeon HD 7750 на 13% по средней частоте кадров и на внушительные 29% по минимальному показателю.

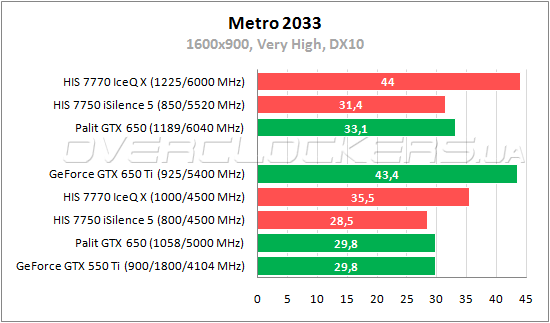

Metro 2033
В Metro 2033 видеоадаптер Palit возвращает преимущество над Radeon HD 7750, хотя разница между ними небольшая — менее 5%. Radeon HD 7770 производительнее GeForce GTX 650 на 19%.
Sleeping Dogs
Тестирование проводилось при положении ползунка качества FXAA и затенения на минимуме. Все остальные параметры на максимуме.
GeForce GTX 650 немного уступает Radeon HD 7750 и даже GeForce GTX 550 Ti. При разгоне младший HIS сохраняет свое преимущество. Radeon HD 7770 слабее GeForce GTX 650 Ti на 17—20%. Повышение частот HIS 7770 IceQ X позволяет обойти конкурента на 3—7%.
The Elder Scrolls V: Skyrim
В Skyrim можно говорить о примерном паритете между GeForce GTX 650 и Radeon HD 7750 в номинале — одна карта лучше по минимальному fps, другая по среднему. Обе они уступают GeForce GTX 550 Ti. При разгоне Palit вырывает победу у HIS 7750 iSilence 5. Radeon HD 7770 в номинале слабее GeForce GTX 650 Ti по средней частоте кадров, но чуть лучше по минимальному показателю.
3DMark 11
В синтетике GeForce GTX 650 обгоняет GeForce GTX 550 Ti и Radeon HD 7750 почти на 16%. Отрыв Radeon HD 7770 от Palit составляет 15%, а отставание от GeForce GTX 650 Ti — внушительные 37,5%. На частотах 1189/6040 МГц адаптер Palit демонстрирует результаты уровня HIS 7770 IceQ X.
Выводы
GeForce GTX 650 на фоне Radeon HD 7750 выглядит не так внушительно, как его старший брат в сравнении с Radeon HD 7770. Из десяти тестов GeForce GTX 650 обходит конкурента в шести, в одном приложении они примерно равны. Это конечно позволяет говорить об общем преимуществе над Radeon HD 7750. Однако стоимость нереференсных моделей зачастую приближается к цене недорогих Radeon HD 7770, которые по производительности будут лучше любого GeForce GTX 650 с заводским разгоном. Так что, если уж тратить деньги на этот GeForce, то самой рациональной покупкой на данный момент выглядит рассмотренный Palit GeForce GTX 650. Ничего особенного он не предлагает, но цену свою отрабатывает. Да и разгон позволяет поднять производительность еще на 13—15%. Шум в номинале низкий и видеокарта будет потише дешевых моделей на базе GF116. Кстати, если сравнивать GeForce GTX 650 с GeForce GTX 550 Ti, то нельзя не отметить минимальную разницу между ними. Кое-где у новичка есть заметное преимущество, но в некоторых приложений он даже слабее. Это графические ускорители одного уровня, только GeForce GTX 650 холоднее, тише и экономичнее.
HIS 7750 iSilence 5 предлагает стандартную для своей серии производительность (обновленную версию с частотой 900 МГц в расчет не берем в виду их отсутствия на нашем рынке). Главное преимущество — оригинальное бесшумное охлаждение. Причем продемонстрированные температуры с родным кулером впечатляют — такой холодной пассивной видеокарты мы еще не встречали. Отличный выбор для тех, кому нужна именно бесшумность. А производительности такого решения с головой хватит для игр в Full HD при настройках качества выше среднего. Минусом является низкий разгонный потенциал.
Видеоадаптер HIS 7770 IceQ X порадовал низкими температурами и шумом в номинале. Можно с уверенностью говорить, что родная система охлаждения одна из лучших среди серийных моделей Radeon HD 7770. Разгонный потенциал очень высокий. Напомним, что лучший результат по разгону GPU Cape Verde нами был получен именно на этом HIS. Однако высокая частота, сопряженная с не менее высоким рабочим напряжением требует и более мощного охлаждения. Какой бы ни был хороший кулер IceQ X, с максимальным разгоном он справляется только при очень высоком уровне шума. Но все равно с таким Radeon HD 7770 можно получить заметно более высокие частоты в тихом режиме, чем это позволяют недорогие модели. У референсных представителей и в номинале шум не в вписывается в рамки акустического комфорта. Так что HIS 7770 IceQ X уверенно можно называть одним из лучших представителей семейства HD 7770.
Акцентировать внимание на производительности Radeon HD 7770 в сравнении с GeForce GTX 650 Ti особого смысла нет, все подробно было рассмотрено в одной из прошлых статей. В данном тестировании ничего не изменилось: представитель AMD за редкими исключениями слабее конкурента. Причем разница такова, что не всегда разгон Radeon помогает ее компенсировать.
