В наше сравнение попали следующие модели Radeon HD 5750:
- ASUS EAH5750 FORMULA/DI/512MD5;
- ASUS EAH5750 FORMULA/2DI/1GD5;
- Gigabyte GV-R575D5-1GD;
- Gigabyte GV-R575SL-1GI;
- HIS HD 5750 IceQ+ 1GB (H575Q1GD);
- PowerColor HD5750 1GB GDDR5 (AX5750 1GBD5-H);
- Sapphire HD5750 512M GDDR5 PCIE;
- Sapphire VAPOR-X HD5750 1GB GDDR5 PCIE;
- Vero HD5750 1G 128B DDR5 (VT575010050);
- VTX3D HD5750 512MB GDDR5 (VX5750 512MD5-H).
ASUS EAH5750 FORMULA/DI/512MD5
Данная видеокарта уже рассматривалась нами ранее в отдельном материале, так что подробно описывать ее заново нет смысла, и мы ограничимся скупыми комментариями.
Видеоадаптер выделяется специфичным дизайном системы охлаждения. Эффективность такого кулера лучше чем у референса, но и уровень шума в нагрузке немного высоковат. Объем видеопамяти — 512 мегабайт. Рабочие частоты стандартны — ядро функционирует на 700 МГц, память GDDR5 на 4600 МГц.
Разгон данного экземпляра ограничился 840 МГц для ядра, память стабильно заработала на 1340 МГц (эффективные 5360 МГц). Результат неплохой, но не выдающийся. ASUS EAH5750 FORMULA/2DI/1GD5
Следующая модель от ASUS тоже относится к серии Formula и поставляется в такой же красочной коробке с откидывающейся боковой крышкой.
Комплектация следующая:
- переходник HDMI/DVI;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
На заднюю панель вынесены разъемы HDMI, DVI и D-Sub. Из-за увеличенного числа микросхем GDDR5 половина из них находится на обратной стороне платы и никак не обдувается. Сама система охлаждения не отличается особой сложностью. Алюминиевый радиатор с расходящимися от центра пластинами (наподобие звезды) выделяется разве что особой рифленой поверхностью граней. Это помогает немного увеличить площадь рассеивания. Несмотря на то, что кулер обходится без тепловых трубок или медных вставок, производитель заявляет о 13% преимуществе над эталонной системой охлаждения. Реализуется оно конечно не только благодаря конструкции самого радиатора, но и за счет повышенных оборотов вентилятора с диаметром крыльчатки 75 мм.
Плата выполнена на текстолите черного цвета.
Разводка PCB немного отличается от референсных карт — схема питания GPU реализована по трехфазной схеме под управлением контроллера EPU ASP0905. Используются полевые транзисторы 5525L и 9025L с малым сопротивлением в открытом состоянии.
Чип RV840 собственной персоной:
Распаяно четыре микросхемы памяти Samsung K4G10325FE-HC04, которые могут работать на частоте до 5 ГГц.
Видеокарта ASUS полностью отвечает стандартным спецификациям и работает на частотах 700 и 4600 МГц (ядро/память). В простое частоты снижаются до 157/4000 МГц.
Сразу оговоримся, что сравнивать данные по рабочей температуре EAH5750 FORMULA/2DI/1GD5 и EAH5750 FORMULA/DI/512MD5 не стоит, потому как тестировались они в разных условиях. В старом обзоре 512-мегабайтной версии Formula температура в помещении была всего лишь 20 градусов Цельсия, а вот все нынешние тесты проводились при 29-30 градусах в помещении. Так что, нагрев видеокарт оказался значительно выше. При 12-минутном прогоне «демки» Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках с AA4x пиковая температура GPU была 78 °С. Вентилятор системы охлаждения при этом раскрутился до 49% от максимума, и уровень шума уже был весьма заметным.
В Fur Rendering Benchmark (1680x1050) после 12 минут стресс-теста в 1680х1050 температура и вовсе достигла 86 °С.
Разгонный потенциал оказался очень неплохим. Ядро стабильно заработало на 885 МГц, память на 1319 МГц (5276 МГц) и это один из лучших результатов среди протестированных нами видеокарт. Для полной стабильности в стресс-тесте пришлось зафиксировать обороты вентилятора на 85%, а вот испытание Crysis видеокарта выдержала и в автоматическом режиме управления оборотами, не давая GPU прогреться выше 82 °С.
В Fur Rendering Benchmark пиковая температура составила 90 °С.
Еще одна видеокарта, с которой мы уже сталкивались в отдельной статье. За подробным описанием вы можете обратиться к первоисточнику, а мы в этот раз ограничимся краткими комментариями.

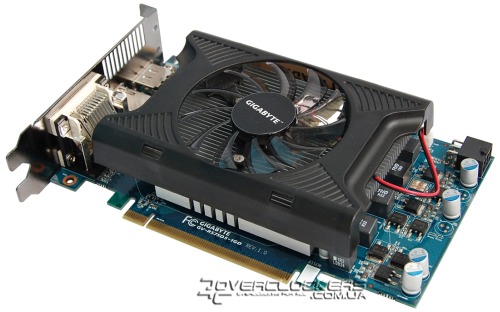

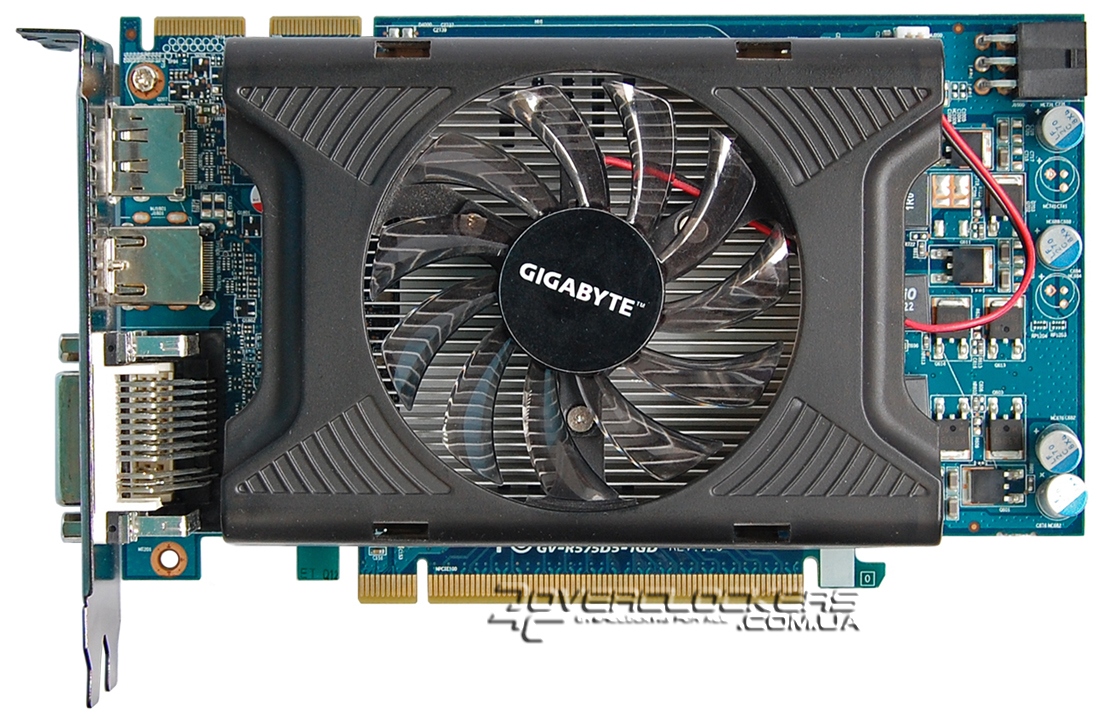

Референсный дизайн и альтернативная система охлаждения от Arctic Cooling. Оснащена одним гигабайтом видеопамяти GDDR5.
Рабочие частоты стандартны — 700/4600 МГц, в 2D частоты не снижаются.
Разгон ядра — 880 МГц, память заработала на 5236 МГц. Для полной стабильности пришлось зафиксировать обороты кулера на 100%.
Gigabyte GV-R575SL-1GI
А вот данный ускоритель от Gigabyte уже намного интереснее, ведь это единственная в нашем сравнении видеокарта с пассивным охлаждением.
Видеокарта поставляется в коробке с окошком, через которое виден массивный радиатор. Логотип Ultra Durable VGA говорит об использовании высококачественных компонентов и медных проводников удвоенной толщины.
Комплектация скромная:
- переходник питания molex/PCI-E;
- диск с драйверами;
- инструкции.
Вся поверхность платы закрыта массивным радиатором, который состоит из множества алюминиевых пластин, нанизанных на три тепловые трубки. Несколько пластин частично выглядывают из корпуса ПК через прорези на задней панели карты.
Черные вставки по бокам носят не только декоративную роль (из-за размещенного на них логотипа), но и имеют весьма практичное значение. Радиатор может достичь очень высоких температур, а эти черные «боковушки», выполненные из теплостойкой керамики, позволят извлечь видеокарту, не обжегшись.
Из-за размеров радиатора вся конструкция выходит длиннее и шире стандартного Radeon HD 5750, хотя сама плата имеет те же размеры.
Радиатор выполнен по фирменной технологии Silent-Cell, т.е. его конструкция изначально предусматривает «пассивное» использование. Поэтому межреберное расстояние довольно большое. Лишь в секции, выходящей за границы платы, пластины расположены очень тесно друг к другу. Три тепловые трубки контактируют с массивным медным основанием, сверху они накрыты толстой алюминиевой пластиной. Желобков для трубок нет, это небольшой минус, ведь, несмотря на сплющенную форму трубок у основания, контакт с ним будет не полный. Зато производитель не поскупился на припой, попытавшись таким образом ликвидировать полости между трубками и поверхностью основания.
Алюминиевая крышка контактирует с пластинами главной секции, которые имеют большое межреберное расстояние. Для увеличения площади контакта поверхность крышки имеет ступенчатую форму, а пластины изогнуты в виде буквы L в месте контакта. Таким образом, каждая из пластин, располагаясь между двумя ступеньками, имеет увеличенную площадь контакта L-образной формы.
Так что высококачественный теплообмен обеспечивается не только эффективными трубками, но и за счет контакта пластин с алюминиевой крышкой. А большая площадь их соприкосновения позволяет дополнительно улучшить теплообмен между ними.
Но такая продуманная конструкция все равно окажется неэффективной без качественной вентиляции в корпусе. Gigabyte изначально предполагает это, как одно из условий нормального функционирования видеокарты. Даже на коробке есть соответствующая иллюстрация. Так что, не смотря на отсутствие вентилятора на самой видеокарте, достичь полной тишины не удастся из-за необходимости использования корпусных вентиляторов, ведь чем сильнее они будут крутиться — тем ниже будет нагрев видеокарты.
Наличие тихоходного вентилятора на боковой стенке корпуса поможет снизить нагрев видеокарты, но такой подход окажется лишь незначительно эффективнее первого варианта из-за формы радиатора (пластины будут расположены перпендикулярно воздушному потоку) и керамической вставки сбоку. Если вас не пугает возможность занять еще один свободный слот под видеокартой, то подвешенный снизу вентилятор даже при минимальных оборотах сможет обеспечить низкие температуры при минимальном уровне шума. Собственно, мы так и сделали. После проверки эффективности родной системы охлаждения в полном пассиве, мы установили снизу вентилятор и провели тесты с ним. Итоговые температуры вы сможете увидеть чуть ниже.
Взглянем на печатную плату.
Двухфазная схема питания ядра основана на контроллере uР6209AQ от uPI Semiconductor. Поскольку карта выполнена в соответствии с нормами стандарта Ultra Durable VGA, используется высококачественная элементная база — японские полимерные конденсаторы Sanyo, мощные транзисторы ON Seminductor 4744N и 4835N с низким сопротивлением открытого канала и дроссели с бронированным сердечником.
Самый обычный графический чип RV840:
Объем памяти в один гигабайт набран восемью микросхемами Samsung K4G10325FE-HC04 со временем доступа 0,4 нс.
Рабочие частоты стандартные — 700/4600 МГц для ядра и памяти. В простое они снижаются до 157 и 1200 МГц.
Проверка на работоспособность в пассивном режиме у нас проходила даже в более жестких условиях чем это предполагает производитель. Мало того, что температура окружающей среды очень высокая (30 °С), так еще и в корпусе Chieftec CH-01B нет вентилятора на передней панели — есть посадочные места сбоку, для обдува жестких дисков. А при условии использования блока пиния Seasonic с низкооборотистым вентилятором и кулера на процессоре башенного типа (который повернут боком к видеокарте) необходимый воздушный поток для обдува радиатора карты Gigabyte просто не создается. Но это нас не остановило и мы прогнали наш стандартный 12-минутный тест в Crysis Warhead. В открытом корпусе видеокарта кое-как выдержала это испытание, ядро хоть и прогрелась до 101 °С, но тест был пройден до конца.
Про тестирование в Fur Rendering Benchmark речи уже не шло, и так температура критическая. Хотя при 30 градусах в помещении это даже неплохой результат, при 20 градусах Цельсия нагрев ядра вполне мог бы быть ниже как раз на эти 10 градусов разницы. Но все же, как было сказано выше, для безопасного использования Gigabyte GV-R575SL-1GI в пассивном режиме необходима правильная вентиляция внутри корпуса.
Ну а если вас не пугает один занятый слот расширения на материнской плате, то просто установите на радиатор вентилятор для обдува. Как вы могли видеть на одной из верхних фотографий, мы для этой цели использовали большой 120-мм вентилятор SVEN. Зафиксировав его на 550 об/мин мы достигли температуры не более 76 °С в Crysis и 87 °С в стресс-тесте. Очень даже хорошие результаты с учетом полной бесшумности вентилятора при таких низких оборотах.
При 1000 об/мин максимальный нагрев ядра ограничился отметкой в 65 °С в Crysis Warhead и 73 °С в стресс-тесте Fur Rendering Benchmark. Впечатляюще! И по-прежнему тихо.
Проверку на разгон мы, естественно, проводили с установленным на обдув вентилятором (уже 1200 об/мин). На данном экземпляре удалось достичь частоты ядра 910 МГц, а память стабильно заработала на 5312. Лучший результат среди всех видеокарт по разгону GPU. Это свидетельствует о завышенном напряжении, что является вполне привычной практикой у нереференсных Radeon HD 5770. Но для пассивной видеокарты это скорее недостаток, ведь увеличенное напряжение приводит к повышенному нагреву. С вентилятором для обдува это, впрочем, совершенно не страшно, ведь даже при разгоне Fur Rendering Benchmark не смог прогреть RV740 выше 82 °С.
Компания HIS представлена у нас одной моделью.
Видеокарта поставляется со следующим набором аксессуаров:
- переходник DVI/D-Sub;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Всю лицевую сторону ускорителя закрывает двухслотовый кулер-турбина.
Система охлаждения имеет простую конструкцию. Радиатор алюминиевый с толстым основанием, контактирует не только с ядром, но и с микросхемами памяти на лицевой стороне. Обдувается радиальным вентилятором с диаметром крыльчатки 70 мм.
Дизайн платы повторяет референс, но кое-где не распаяны дроссели.
Двухфазная система питания GPU осталась без каких-либо модификаций, управление осуществляется ШИМ-контроллером uP6201BQ.
Графический процессора RV840:
Распаяны уже привычные микросхемы памяти Samsung K4G10325FE-HC04, общим объемом в 1 ГБ.
Рабочие частоты не отличаются от стандартных — ядро работает на 700 МГц, память на эффективных 4600 МГц. При отсутствии нагрузки частоты снижаются до 157/1200 МГц.
При прогоне демо-записи Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках с AA4x температура ядра не превысила 74 °С, а обороты вентилятора составляли 42% от максимума. По уровню акустического комфорта видеокарта одна из лучших — не бесшумная, но вряд ли вы ее услышите на фоне стандартного боксового кулера процессора. Кроме того, горячий воздух не застаивается в системном блоке и выдувается за пределы корпуса. В общем, удачная во всех отношениях система охлаждения.
В стресс-тесте Fur Rendering Benchmark пиковая температура немного больше — 83 градуса. Кулер при этом работал на 45%.
Разгон данной модели составил 845/5312 МГц. С учетом отличной эффективности родного кулера, мы решили проверить работоспособность на таких частотах в автоматическом режиме управления оборотами, но карта не выдержала полностью даже испытание игрой Crysis, хотя ядро не успело прогреться выше 76 °С. Причиной может быть перегрев силовых элементов цепи питания — они напрямую хоть и не обдуваются, но повышенные обороты помогут снизить не только температуру GPU, но и нагрев платы со всеми компонентами на ней. «Разогнав» вентилятор турбины до 75% мы достигли полной стабильности во всех тестах. При этом температура GPU в игровом тесте не превысила 68 °С, а в Fur Rendering Benchmark — 79 °С.
Уровень шума в таком режиме уже не отвечал комфортному уровню. Но для повседневного использования с разгоном можно подобрать более низкие частоты, на которых кулер сможет обеспечить стабильную работу при умеренном уровне шума. PowerColor HD5750 1GB GDDR5 (AX5750 1GBD5-H)
На очереди модель производства PowerColor.
Карта поставляется в компактной коробке без каких-либо переходников и аксессуаров в комплекте. Внутри кроме самой видеокарты находится лишь диск с драйверами и инструкция.
Как и прочие Radeon HD 5750, данный графический ускоритель оснащен разъемами сразу трех типов: HDMI, DVI, D-Sub.
Видеокарта выполнена на красном текстолите и охлаждается типичным для продуктов этой компании кулером производства Arctic Cooling.
Кулер по конструкции аналогичен системе охлаждения карты Gigabyte GV-R575D5-1GD, но алюминиевый радиатор у AX5750 1GBD5-H меньших размеров. Диаметр вентилятора 90 мм (крыльчатка 85 мм).
Дизайн платы аналогичен референсному, но немного изменен. Используются полимерные конденсаторы и обычные полевые транзисторы в цепи питания. Так что в целом видеокарта не хуже других моделей. Бросается в глаза разве что отсутствие какой-либо обвязки видеоразъемов. Display Port отсутствует.
Подсистема питания построена на базе трехканального контроллера uP6204BJ.
Графический процессор RV840:
Вместо уже привычных микросхем Samsung с двух сторон платы распаяны восемь чипов Hynix H5GQ1H24AFR-T2C общим объемом в один гигабайт. Согласно маркировке эти микросхемы изначально рассчитаны на рабочую частоту в 5 ГГц при рабочем напряжении 1,5 В.
Характеристики видеокарты полностью отвечают стандартным спецификациям: рабочие частоты 700/4600 МГц, в 2D снижаются до 157/1200 МГц.
GPU прогрелся до 86 °С после 12-минутного прогона Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 при максимальных настройках качества. Вентилятор на кулере раскрутился до 80%, создавая весьма заметный гул.
В стресс-тесте Fur Rendering Benchmark температура и вовсе достигла ужасающей отметки в 96 °С.
Разгонный потенциал у AX5750 1GBD5-H оказался отличным. Графический процессор смог работать на 900 МГц, а память на 1400 МГц (5600 МГц). В стресс-тесте видеоадаптер быстро прогревался до ужасающих 106 °С даже при максимальных оборотах вентилятора системы охлаждения. Но, к удивлению, даже при таком нагреве удалось пройти 12-минутный тест.
В играх температура была в среднем на 10 градусов меньше, и никаких проблем со стабильностью не возникало, хотя видеокарта была просто раскалена. Несложная система охлаждения не рассчитана на такую тепловую нагрузку. А в данном случае, похоже, еще и напряжение завышено на GPU (не случайно же карта демонстрирует такой отличный разгон). Это негативным образом сказывается на итоговых температурах даже в номинале, и, как следствие, увеличивается уровень шума родной СО. Не сочетаются частотные возможности видеокарты с ее системой охлаждения, и для разгона в любом случае придется заменить кулер на что-то более производительное. Sapphire HD5750 512M GDDR5 PCIE
Видеокарта поставляется в компактной коробке.
Комплектация для бюджетной карты довольно неплохая:
- переходник DVI/D-Sub;
- переходник HDMI/DVI;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Видеокарта отличается от референса лишь системой охлаждения и наличием одного DVI.
Кулер состоит из алюминиевого радиатора с медной сердцевиной и вентилятора диаметром 80 мм (крыльчатка — 75 мм). Сверху установлен большой пластиковый кожух. Его глянцевая поверхность очень маркая, но смотрится стильно.
Конструкция кажется довольно большой из-за массивного кожуха. На самом деле высота радиатор около сантиметра. Зато радиатор не препятствует обдуву платы и микросхем памяти, как у видеокарты PowerColor.
Как было сказано выше, плата является полной копией референса. Система питания GPU организована на типовом контроллере uP6201BQ.
Вокруг графического чипа имеются четыре «подушечки», позволяющие избежать перекоса кулера и скола кристалла.
В качестве чипов памяти используются уже знакомые нам микросхемы K4G10325FE-HC04 от Samsung. Общий объем памяти — 512 МБ.
Не выделяясь на фоне других решений, Sapphire HD5750 512M GDDR5 функционирует на частотах 700/4600 МГц. В простое, как и положено, частоты снижаются до уровня 157/1200 МГц.
Система охлаждения оказалась довольно эффективной при умеренном уровне шума. В реальных игровых приложениях температура ядра не поднималась выше 70 градусов Цельсия. В частности, при прогоне Crysis Warhead это было пиковое значение температуры.
В стресс-тесте Fur Rendering Benchmark пиковая температура достигла отметки в 79 °C.
А вот разгонный потенциал у данной видеокарты оказался средненьким. Ядро стабильно заработало на 845 МГц, память покорила лишь 5112 МГц. Зато для полной стабильности даже не пришлось выкручивать на максимум обороты вентилятора. Достаточно было установить его на 80% для прохождения стресс-теста, и температура при этом не превышала 78 °C. В играх можно было еще убавить обороты.
Видеоадаптер поставляется в коробке, «ледяное» оформление которой явно намекает на высокую эффективность системы охлаждения.
Комплект поставки включает:
- переходник DVI/D-Sub;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Видеокарта смотрится довольно внушительно благодаря специфической стрелообразной форме кожуха системы охлаждения.
С серией видеокарт Vapor-X мы уже знакомили вас. Они отличаются уникальной системой охлаждения, использующей испарительную камеру в качестве теплосъемника. Кулер данной модели тоже построен по данной технологии. В основании испарительная камера, на которую напаян алюминиевый радиатор, напоминающий по конструкции боксовые кулеры процессоров Intel — от центра расходятся изогнутые пластины-лепестки, раздваивающиеся на конце. Высота радиатора небольшая, по габаритам он не намного больше чем у простой карты Sapphire HD5750 512M GDDR5, но площадь рассеивания значительно выше. Обдувается радиатор вентилятором со специфической изогнутой формой лопастей.
На боковой стороне пластикового кожуха имеется синий логотип компании в виде буквы «S», которая подсвечивается голубым светодиодом.
Плата выполнена по эталонному дизайну AMD. Отличительной особенностью можно назвать использование фирменных дросселей в корпусе с «гребешком», который помогает улучшить теплоотдачу за счет увеличенной площади рассеивания тепла. Система питания графического процессора построена на стандартном контроллере uP6201BQ от uPI Semiconductor.
Графический чип RV840:
Видеокарта обладает увеличенным до 1024 мегабайт объемом видеопамяти, так что с двух сторон платы распаяно по четыре микросхемы GDDR5 производства Samsung с маркировкой K4G10325FE-HC04.
Рассматривая модель единственная, которая имеет небольшой заводской разгон, но совсем крошечный — ядро функционирует на 710 МГц, память на 4636 МГц. В 2D частоты снижаются до 157/1200 МГц.
При 12-минутной нагрузке «демкой» Ambush из Crysis Warhead Benchmarking Tool в 1920х1200 при максимальных настройках качества изображения с AA4x температура ядра едва достигла 66 градусов. Впечатляющий результат, учитывая температуру в помещении под 30 градусов Цельсия.
В стресс-тесте Fur Rendering Benchmark карта достигла температуры 75 °C.
Во всех этих режимах шум системы охлаждения видеокарты был не то что минимальный, он практически отсутствовал. Без сомнения это самый тихий видеоадаптер Radeon HD 5750 среди всех, что у нас побывали. Есть, конечно, еще Gigabyte GV-R575SL-1GI, который вроде как может обходиться без вентилятора, но на практике все равно требует какого-то обдува. А Sapphire VAPOR-X HD5750 1GB действительно лучший по акустическим характеристикам среди моделей, использующих активный кулер.
Разгонным потенциалом адаптер не блеснул. GPU разогнался лишь до скромных 810 МГц, память смогла стабильно работать на 1356 МГц (эффективные 5424 МГц). Для повышения стабильности пришлось немного поднимать обороты через MSI Afterburner. При нагрузке Crysis Warhead достаточно было установить вентилятор системы охлаждения на 60% от максимума, ядро при этом не прогревалось выше 65 °C. Отметим, что даже на 60% шум системы охлаждения был вполне терпимым и едва ли больше чем у некоторых других видеокарт в номинале.
В нагрузке Fur Rendering Benchmark при 70% от максимальных оборотов вентилятора пиковая температура ядра не превысила 73 °C.
Следующий видеоадаптер от малоизвестной компании Vero.
Внутри компактной коробки находится минимальный комплект аксессуаров:
- переходник питания molex/PCI-E;
- диск с драйверами;
- инструкции.
Сама видеокарта сразу же навевает воспоминания о продукции Palit — использование аналогичных компонентов, текстолит характерного красного цвета и специфичный нереференсный дизайн PCB.
Кстати данная модель самая компактная среди всех Radeon HD 5750, плата примерно на сантиметр короче стандартной.
Кулер при ближайшем рассмотрении тоже напоминает системы охлаждения Palit. Разве что вместо овальной формы основание радиатора прямоугольное. Сверху надет кожух, придающий конструкции некое подобие с картами ASUS Glasiator.
Радиатор не имеет медных вставок и, судя по весу, это просто анодированный алюминий.
При объеме памяти в один гигабайт микросхемы обычно располагаются с двух сторон платы, но у Vero они распаяны на одной стороне. Подсистема питания, несмотря на изменившийся дизайн PCB, осталась практически такая же как и у эталонных Radeon HD 5750.
Двухфазный конвертер питания GPU реализован на стандартном контроллере uP6201BQ.
Вокруг чипа RV840 имеется небольшая пластиковая рамочка для предотвращения перекоса кулера и скола ядра.
Распаяны микросхемы памяти Samsung K4G10325FE-HC04.
С рабочими частотами все стандартно — ядро функционирует на 700 МГц, память на 4600 МГц. В простое частоты у этой видеокарты не снижаются.
Обороты вентилятора системы охлаждения фиксированные, он никак не управляется. Уровень шума высокий, что свидетельствует о высокой скорости вращения крыльчатки, но нагрев карты все равно большой. При прогоне демо-записи Ambush из Crysis Warhead Benchmarking Tool была зафиксирована пиковая температура в 78 градусов Цельсия.
В стресс-тесте Fur Rendering Benchmark ядро и вовсе прогрелось до 90 °C.
Разгон данной видеокарты тоже не порадовал. Максимум что удалось выжать из ядра — 815 МГц, а память смогла заработать лишь на 4800 МГц. Мы даже не достигли номинальных 5 ГГц для микросхем Samsung, не говоря уже о том, что на других видеокартах эта же память без проблем работала и на более высоких частотах.
В таком режиме при прогоне стресс-теста была зафиксирована ужасающая температура в 103 °C. В реальных играх температура естественно ниже, но производительности стандартного кулера все равно хватит разве что для работы в номинале. Для разгона придется заменить его на что-то более эффективное. VTX3D HD5750 512MB GDDR5 (VX5750 512MD5-H)
На очереди видеокарта, выпускаемая под брендом VTX3D. Аббревиатура VTX3D образована из сочетания слов «VERTEX» и «3D». Это дочерний бренд компании Tul Corporation, которая известна по продукции под маркой PowerColor.
Комплект поставки включает лишь диск с программным обеспечением и инструкцию.
Графический ускоритель VTX3D является копией рассмотренного чуть выше адаптера PowerColor.
Такой же дизайн платы, такой же кулер с небольшим алюминиевым радиатором и большим вентилятором. Имеется по одному разъему DVI, HDMI D-Sub на задней панели.
Конструкция кулера не самая удачная в том плане, что основание радиатора частично мешает обдуву микросхем памяти и платы. Да и площадь рассеивания тоже невелика, но конструкторы компенсировали это большим вентилятором с диаметром крыльчатки 85 мм.
При ближайшем рассмотрении платы видны крошечные отличия в расположении элементов от гигабайтовой версии PowerColor и полная идентичность с референсом. Система питания ядра построена на стандартном контроллере uP6201BQ.
Графический чип RV840:
Распаяно четыре микросхемы памяти Hynix H5GQ1H24AFR T2C общим объемом 512 мегабайт.
Карта работает на частотах 700/4600 МГц, снижая их до 157/1200 МГц в простое.
При прогоне демо-записи Ambush в игре Crysis Warhead ядро прогрелось до 73 °C.
При нагрузке стресс-тестом Fur Rendering Benchmark (1680x1050) пиковая температура составила 82 °C.
Температуры заметно ниже, чем у карты PowerColor AX5750 1GBD5-H с точно такой же системой охлаждения. Но и разгонный потенциал модели VTX3D тоже заметно ниже, скорее всего из-за более низких напряжений. И если GPU смог покорить вполне приличную отметку в 880 МГц, то память GDDR5 стабильно работала лишь на 4764 МГц.
В таком режиме при максимальных оборотах вентилятора системы охлаждения температура ядра в Crysis Warhead едва достигала 69 °C, а в Fur Rendering Benchmark не превышала 85 °C.
Прежде чем переходить к результатам тестов вспомним характеристики Radeon HD 5750 и Radeon HD 5770. Старшая модель будет фигурировать на наших диаграммах, и вы сможете увидеть, какие из рассмотренных видеокарт смогут достичь аналогичной производительности при разгоне.
| Radeon HD 5750 | Radeon HD 5770 | |
| Ядро | RV840 | RV840 |
| Количество транзисторов, млн. шт | 1040 | 1040 |
| Техпроцесс, нм | 40 | 40 |
| Площадь ядра, кв. мм | 170 | 170 |
| Количество потоковых процессоров | 720 | 800 |
| Количество текстурных блоков | 36 | 40 |
| Количество блоков рендеринга | 16 | 16 |
| Частота ядра, МГц | 700 | 850 |
| Шина памяти, бит | 128 | 128 |
| Тип памяти | GDDR5 | GDDR5 |
| Объём памяти, МБ | 512/1024 | 512/1024 |
| Частота памяти, МГц | 4600 | 4800 |
| Поддерживаемая версия DirectX | 11 | 11 |
| Интерфейс | PCI Express 2.1 | PCI Express 2.1 |
| Потребляемая мощность, нагрузка/простой, Вт | 86/16 | 108/18 |
Характеристики тестируемых видеокарт:
| Частота ядра, МГц | Частота памяти, МГц | Объем памяти, МБ | Средняя цена, $ | |
| ASUS EAH5750 FORMULA/DI/512MD5 | 700 | 4600 | 512 | 138 |
| ASUS EAH5750 FORMULA/2DI/1GD5 | 700 | 4600 | 1024 | 155 |
| Gigabyte GV-R575D5-1GD | 700 | 4600 | 1024 | na |
| Gigabyte GV-R575SL-1GI | 700 | 4600 | 1024 | 161 |
| HIS HD 5750 IceQ+ 1GB (H575Q1GD) | 700 | 4600 | 1024 | 159 |
| PowerColor HD5750 1GB GDDR5 (AX5750 1GBD5-H) | 700 | 4600 | 1024 | 139 |
| Sapphire HD5750 512M GDDR5 | 700 | 4600 | 512 | 142 |
| Sapphire VAPOR-X HD5750 1GB GDDR5 | 710 | 4636 | 1024 | 162 |
| Vero HD5750 1G 128B DDR5 (VT575010050) | 700 | 4600 | 1024 | 139 |
| VTX3D HD5750 512MB GDDR5 (VX5750 512MD5-H) | 700 | 4636 | 512 | 134 |
Тестовый стенд
Конфигурация тестового стенда была следующая:
- процессор: Core 2 Quad Q9550 (2,66@3,95 ГГц, 465 МГц FSB);
- кулер: Thermalright Ultra-120 eXtreme;
- материнская плата: ASUS Rampage Formula (Intel X48 Express);
- память: OCZ OCZ2FXE12004GK (2x2GB, DDR2-1200@1162 МГц при таймингах 5-5-5-15);
- звуковая карта: Creative Audigy 4 (SB0610);
- жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйверы видеокарт: ATI Catalyst 10.2.
Температурный режим

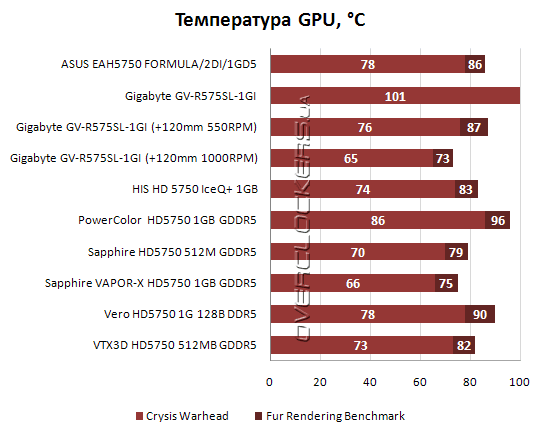

Сведем все данные по температурам в одну диаграмму. Поскольку две видеокарты (ASUS EAH5750 FORMULA/DI/512MD5 и Gigabyte GV-R575D5-1GD) тестировались в совершенно других условиях при значительно более низкой температуре окружающей среды (20 °C), мы не включили их в данный график. Остальные видеокарты тестировались при средней температуре в помещении около 30 градусов Цельсия.
Эффективнее всех оказывается Gigabyte GV-R575SL-1GI с установленным для обдува вентилятором 120 мм. Правда этот режим является «нестандартным», так что лидером можно смело назвать Sapphire VAPOR-X HD5750 1GB GDDR5. Довольно высокие температуры продемонстрировала видеокарта PowerColor, а ее близнец в лице VTX3D оказался на 13-14 градусов прохладнее. Удивительно, учитывая полную идентичность систем охлаждения. Дело, скорее всего, в разнице рабочих напряжений, тем более что разгоном видеокарта VTX3D как раз не блещет.
Стоит некоторые комментарии дать относительно ASUS EAH5750 FORMULA/DI/512MD5 и Gigabyte GV-R575D5-1GD. Первая имеет такой же кулер, как и ASUS EAH5750 FORMULA/2DI/1GD5 и теоретически их температуры должны быть схожи. Но при 20 °C в помещении адаптер FORMULA/DI/512MD5 нагрелся лишь до 65 градусов, в то время как FORMULA/2DI/1GD5 до 86 °C при 30 градусах окружающей среды. Столь огромная разница вряд ли обусловлена 10-градусной дельтой температур в помещении. Возможно, в данном случае имеет место различие рабочих напряжений, да и большее число микросхем памяти, как источников тепла, хоть и немного, но должно увеличивать общий нагрев платы и кристалла у FORMULA/2DI/1GD5. Адаптер Gigabyte GV-R575D5-1GD в тесте Fur Rendering Benchmark продемонстрировал 72 °C при 20 градусах в помещении. Его можно сравнить с видеокартами от Tul Corporation, учитывая аналогичную конструкцию кулера. И действительно, пиковая температура у VTX3D HD5750 512MB GDDR5 выше как раз на десять градусов. Можно предположить, что в одинаковых условиях эти видеокарты продемонстрировали бы одинаковые результаты.

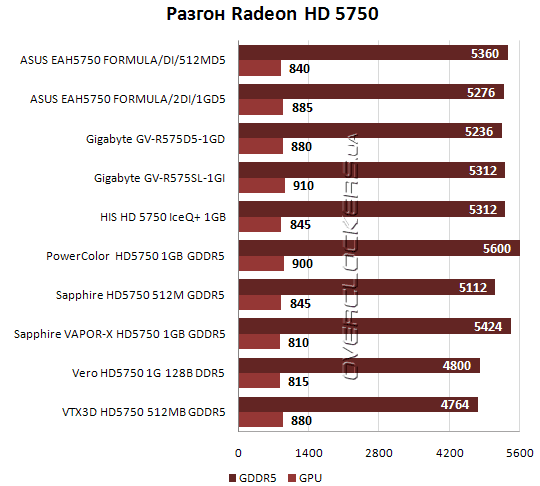

Разгон
Лучший разгонный потенциал показали видеокарты Gigabyte GV-R575SL-1GI и PowerColor HD5750 1GB GDDR5 (AX5750 1GBD5-H). У первой преимущество по частоте GPU, у второй по частоте памяти. Что же из этого окажется важнее для производительности в 3D-приложениях, вы увидите ниже. Безоговорочным аутсайдером является видеоадаптер Vero. VTX3D HD5750 512MB не радует разгоном памяти, но демонстрирует неплохой прирост по частоте GPU.
Результаты тестирования

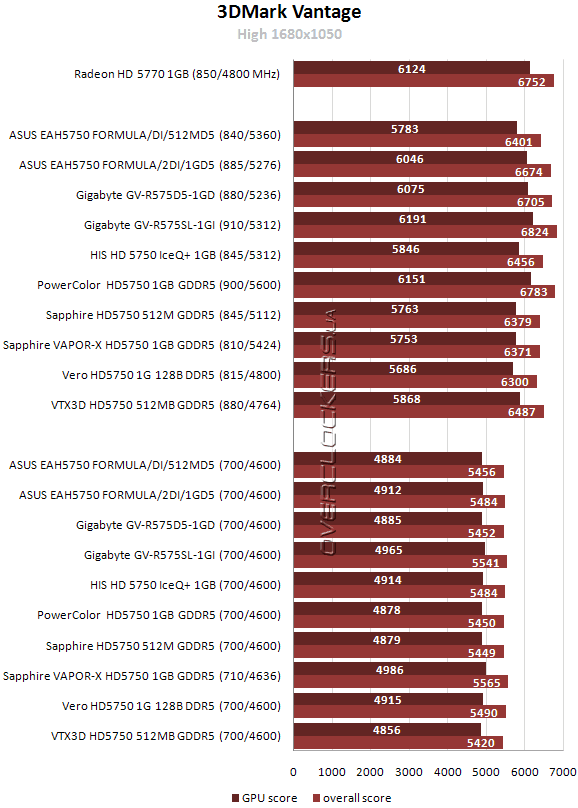

3DMark Vantage
Вполне естественно, что разница в производительности в номинале между видеокартами совсем крошечная и исчисляется сотыми долями процента, и это вполне может быть и следствием погрешности измерений. Но все же явно видно преимущество Gigabyte GV-R575SL-1GI над другими моделями с рабочими частотами 700/4600 МГц. Эта видеокарта почти не уступает Sapphire VAPOR-X HD5750 1GB GDDR5 с частотами 710/4636 МГц. А вот Gigabyte GV-R575D5-1GD наоборот оказывается медленнее всех остальных карт с 1 ГБ видеопамяти. Среди адаптеров с 512 мегабайтами на борту самые низкие результаты у Vero.
С разгоном Gigabyte GV-R575SL-1GI и PowerColor HD5750 1GB GDDR5 достигают уровня производительности старшей модели Radeon HD 5770. Причем, несмотря на существенное преимущество по частоте памяти у второго адаптера, максимальный результат в 3DMark принадлежит Gigabyte.
Crysis: Warhead

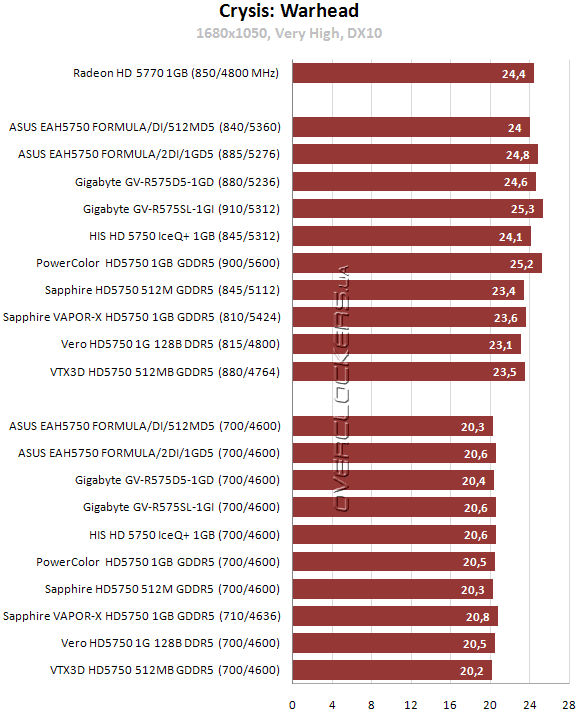

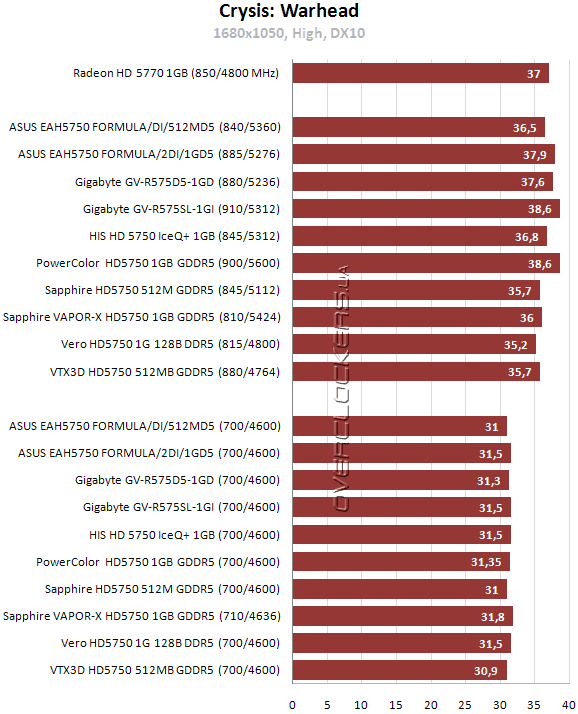

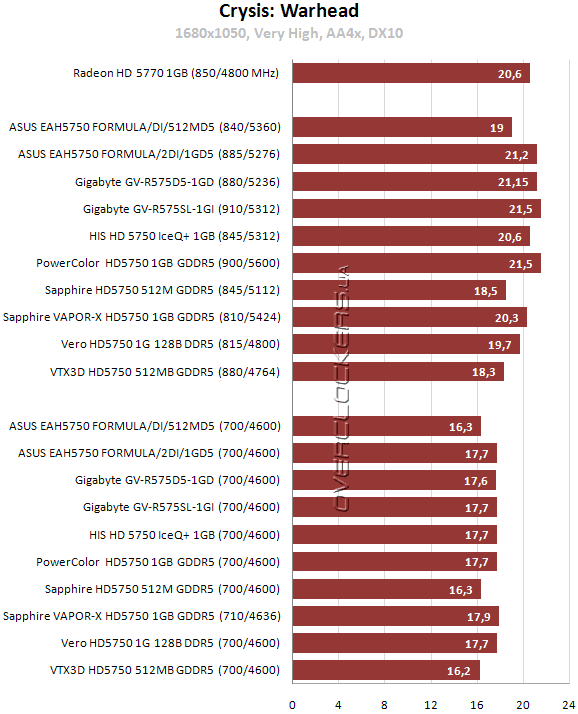

Тестирование проводилось c помощью утилиты Crysis Warhead Benchmarking Tool в игре версии 1.1. Время суток в тесте установлено на 10:00. Для каждого режима осуществлялся пятикратный прогон демо-записи Ambush. На первом графике отображены результаты тестирования при настройках качества Gamer (High) под DirectX 10, на втором — результаты при настройках Entusiast (Very High), на третьем — при Entusiast с активным сглаживанием AA4х.
В реальном игровом тесте прослеживаются те же тенденции, что мы наблюдали в 3DMark Vantage. Видеоадаптер Vero демонстрирует самый низкий результат среди 512-мегабайтных модификаций, а среди моделей с одним гигабайтом памяти самые низкие результаты у Gigabyte GV-R575D5-1GD. Правда все эти различия столь мизерные, что исчисляются сотыми и тысячными долями процента, в реальности это никак не почувствовать. Самый высокий результат в номинале у Sapphire VAPOR-X (благодаря небольшому заводскому разгону). Далее идут Gigabyte GV-R575SL-1GI, ASUS EAH5750 FORMULA/2DI/1GD5 и HIS HD 5750 IceQ+ 1GB. Карточка PowerColor стабильно уступает этой тройке примерно 0,005%.
С разгоном лучшие результаты у Gigabyte GV-R575SL-1GI и PowerColor HD5750 1GB GDDR5, в одном из режимов вторая карта даже немного уступает Gigabyte. Такая идентичность результатов выглядит немного странно при большой разнице в частоте памяти. Конечно, у Gigabyte есть еще преимущество в 10 МГц по частоте GPU, но тут без сомнения сыграли роль и различные задержки памяти. Судя по более высокому разгону GDDR5 у PowerColor и небольшому отставанию по производительности в номинале, тайминги у данной карты выше.
Справедливости ради отметим, что в целом у чипов Hynix более высокий частотный потенциал чем у стандартных Samsung. Исходя из результатов данного сравнения, это нельзя утверждать уверенно, потому как всю «картину» портит видеокарта VTX3D. Она тоже оснащена микросхемами Hynix, но разгон у них минимальный. Зато в следующей нашей статье, посвященной сравнению Radeon HD 5770, вы увидите более веские подтверждения лучшего потенциала Hynix.
Выводы
Настало время подвести общие итоги нашего сравнения. Начнем мы с видеокарты Gigabyte GV-R575SL-1GI, которая на наш взгляд является самым интересным решением среди всех рассмотренных Radeon HD 5750. Уникальность ее в пассивной системе охлаждения. Но, как мы убедились, без хорошей вентиляции в корпусе в нынешнюю летнюю жару температура может легко подскочить под сто градусов. Достаточно добавить вентилятор для обдува и по эффективности охлаждения не будет равной этой карте. К плюсам стоит отнести высокое качество изготовления платы и применение высококачественной элементной базы. Также у данной модели самый высокий разгонный потенциал ядра, а именно при разгоне GPU наблюдается наибольший прирост производительности. Память GDDR5 уже не отличается особо выдающимися результатами, но не стоит забывать, что по итогам тестирования это самая быстрая видеокарта с номинальными частотами, что свидетельствует о небольшом «форсировании» таймингов. Стоимость данной модели высоковата, но если вы планируете постоянный разгон, то итоговые затраты у вас все равно будут меньше чем в случае покупки другого видеоадаптера. Так, для PowerColor AX5750 1GBD5-H, который тоже продемонстрировал отличный разгон, придется потратиться на кулер, ведь родной системы охлаждения хватает разве что для номинального режима. Да и на других видеокартах, так или иначе, но придется поднимать обороты вентилятора СО для достижения стабильности на повышенных частотах. А разогнав Gigabyte GV-R575SL-1GI вы можете рассчитывать на производительность уровня старшего Radeon HD 5770 при полной тишине, затратив лишь несколько долларов на дополнительный вентилятор. Вообще Gigabyte при производстве пассивных видеокарт всегда заботится о реализации хорошего разгонного потенциала, хотя, казалось бы, все должно быть наоборот и производитель должен стремиться снижать рабочие напряжения для меньшего нагрева. Но у этого вендора все обстоит иначе. Можно вспомнить и такую карту как GV-NX96T512HP, которая даже имела заводской разгон при пассивном охлаждении. Так что компания Gigabyte изначально предполагает «многоцелевое» использование подобных видеокарт не только как тихие пассивные решения, но и как продукты нацеленные на разгон. Даже если вас не интересует разгон, позаботившись о правильной организации вентиляции в корпусе, вы получите абсолютно бесшумную видеокарту. Так что Gigabyte GV-R575SL-1GI заслуженно получает награду «Выбор редакции»!
Если вы не гонитесь за высокими цифрами и среднестатистический разгон вас вполне устроит, то лучшим выбором станет видеокарта HIS HD 5750 IceQ+ 1GB (H575Q1GD). Она оснащена хорошей системой охлаждения, которая поддерживает низкие температуры при невысоком уровне шума, и благодаря конструкции кулера горячий воздух выдувается за пределы корпуса. Реализовать разгонный потенциал данной карты можно без замены кулера, достаточно немного поднять обороты.
Для любителей абсолютной тишины рекомендуем Sapphire VAPOR-X HD5750 1GB GDDR5. Это не только самая тихая видеокарта Radeon HD 5750, но и самая «холодная». Недостаток у нее лишь один — возможности по разгону GPU весьма скромные. Впрочем, если для вас приоритетным является тишина, а не разгон, то такая модель станет лучшей покупкой.
Впечатления от PowerColor HD5750 1GB GDDR5 (AX5750 1GBD5-H) противоречивы — горячая, шумная, но зато демонстрирует отличный разгон. Вот только реализовать частотный потенциал с простенькой родной системой охлаждения не получится. Кое-как добиться стабильности можно при максимальных оборотах кулера, но уровень шума при этом невыносимый. Если же у вас остался какой-то эффективный кулер после апгрейда, тогда PowerColor вполне может стать лучшим выбором не только благодаря своему оверклокерскому потенциалу, но и благодаря умеренной цене. В противном случае стоит задуматься об альтернативе, ведь данная модель оказалось одной из самых шумных даже в номинале.
Обе видеокарты ASUS из серии FORMULA относятся к категории «крепких середнячков». У них неплохой разгонный потенциал и вполне достойные по эффективности системы охлаждения. Но есть более удачные решения в плане разгона и более комфортные с точки зрения шумовых характеристик (те же HIS HD 5750 IceQ+ 1GB и Sapphire VAPOR-X HD5750).
Gigabyte GV-R575D5-1GD — это качественная копия референса с альтернативной системой охлаждения и неплохим разгонным потенциалом. Уровень шума умеренный, ниже чем у моделей ASUS и PowerColor.
Примерно тоже самое можно сказать и про Sapphire HD5750 512M GDDR5 — типичный референс с хорошей системой охлаждения. Видеокарта отлично подойдет тем, для кого важна тишина — по этому критерию она проигрывает разве что своему собрату Sapphire VAPOR-X. А вот рассчитывать на выдающиеся результаты разгона не стоит.
Графический ускоритель VTX3D HD5750 512MB GDDR5 (VX5750 512MD5-H) тоже не выбивается из ряда решений среднего уровня. Данная модель ничем не хуже своих собратьев, выпускаемых под маркой PowerColor, а по эффективности охлаждения даже лучше. С разгоном памяти у VTX3D туговато, но на итоговой производительности больше сказывается разгон GPU. Так что в реальных игровых приложениях видеокарта почти не уступает разогнанным моделям других производителей. Небольшой минус — более низкая производительность в номинале на фоне остальных видеокарт с аналогичным объемом памяти. Но, как мы писали выше, все эти тысячные доли процентов реально никак не почувствуются.
Единственная видеокарта, которую мы бы не рекомендовали к приобретению — Vero HD5750 1G 128B DDR5 (VT575010050). Эта модель отличилась самым высоким уровнем шума, высоким температурным режимом (хуже дела обстоят лишь у PowerColor) и самым низким разгонным потенциалом. И даже низкая цена никак это не оправдывает. Если у вас жестко ограничен бюджет, возьмите лучше VTX3D.
