MSI N760 Hawk
Карта поставляется в крупной коробке обновленного дизайна. Оформление стало более ярким, но на лицевой стороне по-прежнему красуется изображение самолета F-117 Nighthawk, ставшего своеобразным талисманом видеокарт MSI Hawk.
Боковая панель откидная. На развороте перечислены особенности данного продукта и применяемые технологии.
Комплект поставки следующий:
- переходник DVI/HDMI;
- два переходника питания PCI-E 6pin/8pin;
- три переходника для измерения напряжения V-Check Points;
- диск с программным обеспечением.
На вентиляторы нанесены логотип Hawk и стилизованное изображение того самого Nighthawk. Выглядит все очень солидно: массивный радиатор, два крупных вентилятора, выглядывающие из-под кожуха толстые тепловые трубки.
Обратная сторона платы закрыта пластиной с вырезами в зонах, где распаяны крупные элементы или торчат контакты. Нельзя не отметить наличие наклейки на одном из винтов, фиксирующих кулер. Разбор видеокарты приведет к потере гарантии — существенный минус для энтузиастов. Хотя, как мы увидим ниже, система охлаждения настолько хороша, что демонтировать ее для замены просто нет смысла.
Hawk имеет специальные контрольные точки для замера напряжений GPU, Memory и PLL. Соответствующие разъемы V-Check Points выведены на торец платы. К ним подключаются небольшие переходники, которые на концах имеют гнезда под щуп измерительного прибора. Сбоку, возле разъемов под SLI, расположен переключатель BIOS.
Набор интерфейсных разъемов на задней панели стандартен: DisplayPort, HDMI и два DVI.
Система охлаждения максимально близка к той, что устанавливается на MSI N760 TF 2GD5/OC и MSI N780 TF 3GD5/OC. От младшей версии отличается большим числом тепловых трубок — пять. Одна трубка диаметра 8 мм, остальные — стандартного размера по 6 мм. У GeForce GTX 780 8-мм две. Трубки приплюснуты и напаяны на массивное основание. Примечательно, что у нашего экземпляра на основание было нанесено две полоски клейкой ленты, обеспечивающие сцепление с рамкой GPU. Все элементы радиатора имеют защитное никелированное покрытие.
В массиве пластин присутствуют рефлекторы, направляющие воздушный поток. Это позволяет увеличить как площадь обдува самих пластин, так и площадь обдува платы.
Сами вентиляторы очень большие — типоразмера 100 мм. Обычно такие гиганты можно увидеть лишь в флагманских видеокартах, но никак не у представителя среднего класса.
Используются вентиляторы Power Logic PLD10010B12H с двойным шарикоподшипником. Лопасти имеют слегка изогнутые края, что является отличительной чертой всех вентиляторов MSI. Такая форма увеличивает площадь обдува. В сравнении со старыми видеокартами компании стоит отметить увеличившуюся длину лопастей при более компактных размерах ротора. Это позволяет уменьшить «мертвую зону» под сердцевиной и улучшить продуваемость всего радиатора.
Элементы на лицевой стороне платы накрыты толстым пластинчатым радиатором.
Пластина с обратной стороны не выступает в роли радиатора. На ее внутреннюю поверхность нанесена диэлектрическая пленка. Зато плата, зажатая между двумя пластинами, не будет деформироваться. Такой «бутерброд» предотвращает любой возможный изгиб текстолита.
Дизайн платы максимально близок к старшей модели MSI N770 TF 2GD5/OC, но с использованием еще более качественных компонентов, включающих танталовые и полимерные конденсаторы, дроссели с улучшенными характеристиками. Компоненты соответствуют внутреннему стандарту качества Military Class 4 и реальному военному стандарту MIL-STD-810G. Плата восьмислойная и рассчитана на значительно большие нагрузки относительно референсной версии.
Графический процессор запитан от шестифазного преобразователя, память GDDR5 — от двухфазного.
Сердцем видеокарты является GPU GK104-225-A2.
Два гигабайта видеопамяти набраны восемью микросхемами SKhynix H5GQ2H24AFR-R0C.
Основной BIOS видеокарты предусматривает базовую частоту 1111 МГц при Boost Clock 1176 МГц. Память функционирует на стандартной частоте в 6008 МГц. В таком режиме карта и работает по умолчанию.
Второй LN2 BIOS оптимизирован для разгона при сверхнизких температурах. Он предлагает расширенный диапазон увеличения мощности, позволяя повышать соответствующий лимит на 85%. Но начальные частотные характеристики у этого BIOS отвечают рекомендованным.
Утилита GPU-Z оценила ASIC Quality в 83%.
Реальная частота Boost составила 1267 МГц и держалась на таком уровне во всех тестах. Это соответствует максимальному разгону ASUS GTX760-DC2OC-2GD5. А Palit GTX 760 JetStream у нас даже такой отметки не одолел при разгоне. То есть MSI Hawk изначально работает на частотах, которые не каждая модель GeForce GTX 760 возьмет в разгоне. Правда, потенциал производительности в данном случае сдерживается стандартной частотой памяти. Что же касается температур и шума, то тут тоже все отлично. Пять прогонов встроенного теста в игре GRID 2 и бенчмарк Unigine Valley прогрели ядро лишь до 66 °C, а максимальная скорость вращения вентиляторов едва достигала 1300/мин. Прогрев производился при температуре в помещении на уровне 22–23 °C.
Обратите внимание на кривую энергопотребления — не более 66% от заданного максимума! То есть даже без LN2 BIOS у Hawk огромнейший запас для повышения частот без опасности достижения лимита мощности. Впрочем, всех этих рекордных частот можно будет достичь лишь при аппаратных модификациях видеокарты. Программными методами стандартное напряжение 1,2 В можно повысить лишь на 12 мВ — все строго в соответствии с другими GeForce GTX 760. Но в запасе у Hawk есть еще такой козырь, как возможность программной регулировки напряжения на памяти и PLL.
Рекордного результата разгона GPU не получилось. Полной стабильности удалось добиться на 1306 МГц при базовой частоте 1161 МГц. Это очень хорошо, но немного меньше показателей Inno3D iChill GeForce GTX 760 HerculeZ 3000. Зато по памяти Hawk значительно обогнал Inno3D, одолев 7604 МГц.
Обороты вентиляторов были зафиксированы на 56%, что немного меньше 1600 об/мин. Шум при этом был низким, а температуры остались примерно на уровне тех, что были в номинале. Нагрузка в GRID 2 проиллюстрирована на нижнем левом графике, справа — нагрузка в Unigine Valley.
Но и такой разгон до 1306/7604 МГц — далеко не весь потенциал Hawk. Пройти тесты в 3DMark 11 и 3DMark FireStrike мы сумели при частоте Boost 1320 МГц и частоте памяти 7970 МГц.
Добиться такого прироста помогло повышение питающего напряжение памяти. Заодно были добавлены и 12 мВ на GPU — этого было достаточно для стабильности в 3DMark, но самые тяжелые тесты пройти не удавалось. То есть дальнейший потенциал у ядра имеется, но реализовать его можно будет при аппаратном вольтмоде. Характеристики тестируемых видеокарт
Все соперники кратко рассматривались в этом обзоре. Отметим, что в качестве простой версии GeForce GTX 670 выступила видеокарта ASUS GTX760-DC2OC-2GD5.
Ниже приведены официальные значения Boost Clock для GeForce. На графиках указан полный рабочий диапазон для каждой карты, включая кратковременные пиковые значения Boost.
| Видеоадаптер | GeForce GTX 780 | GeForce GTX 770 | GeForce GTX 670 | MSI N760 Hawk | GeForce GTX 760 | GeForce GTX 660 Ti | Radeon HD 7970 GHz Edition | Radeon HD 7970 |
| Ядро | GK110 | GK104 | GK104 | GK104 | GK104 | GK104 | Tahiti | Tahiti |
| Количество транзисторов, млн. шт | 7100 | 3500 | 3500 | 3500 | 3500 | 3500 | 4312 | 4312 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 561 | 294 | 294 | 294 | 294 | 294 | 365 | 365 |
| Количество потоковых процессоров | 2304 | 1536 | 1344 | 1152 | 1152 | 1344 | 2048 | 2048 |
| Количество текстурных блоков | 192 | 128 | 112 | 96 | 96 | 112 | 128 | 128 |
| Количество блоков рендеринга | 48 | 32 | 32 | 32 | 32 | 24 | 32 | 32 |
| Частота ядра, МГц | 863–900 | 1045–1085 | 915–980 | 1111–1176 | 980–1033 | 915–980 | 1000–1050 | 925 |
| Шина памяти, бит | 384 | 256 | 256 | 256 | 256 | 256 | 384 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 6008 | 7010 | 6008 | 6008 | 6008 | 6008 | 6000 | 5500 |
| Объём памяти, МБ | 3072 | 2048 | 2048 | 2048 | 2048 | 2048 | 3072 | 3072 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленный уровень TDP, Вт | 250 | 230 | 170 | 170 | 170 | 150 | 250 | 250 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 326.41;
- драйвер Radeon: ATI Catalyst 13.8 beta.
Результаты тестирования
Battlefield 3

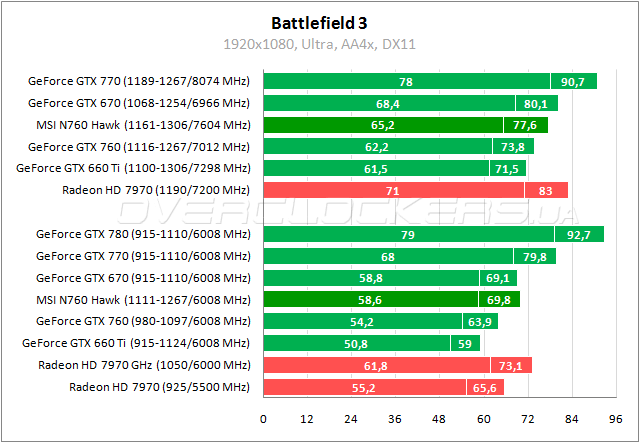

Начнем сравнение с Battlefield 3. MSI демонстрирует уровень производительности GeForce GTX 670 и лишь 5% уступает Radeon HD 7970 GHz Edition. При разгоне удается свести отставание от GeForce GTX 770 до 3%.
BioShock Infinite

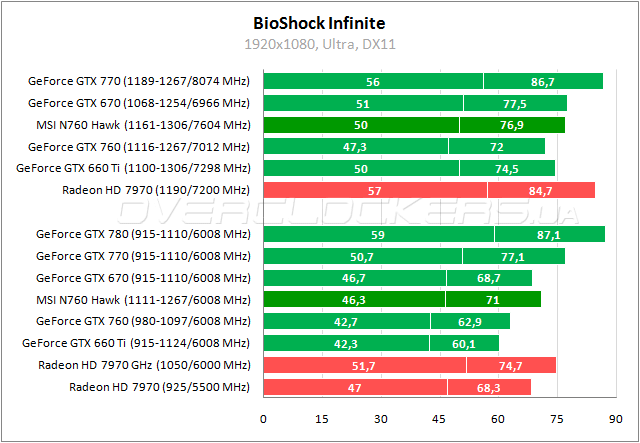

Hawk показывает небольшое преимущество над GeForce GTX 670 в BioShock Infinite. При разгоне старший GeForce выходит вперед, но с минимальным перевесом. Hawk в этой игре сопоставим с простым Radeon HD 7970.
Crysis 3
В Crysis 3 снова небольшой перевес Hawk относительно GeForce GTX 670 и результат на уровне старшего Radeon. Разгон ускоряет карту на 8% и позволяет добиться выигрыша относительно референса с частотами 980–1097/6008 в 19%.
Far Cry 3

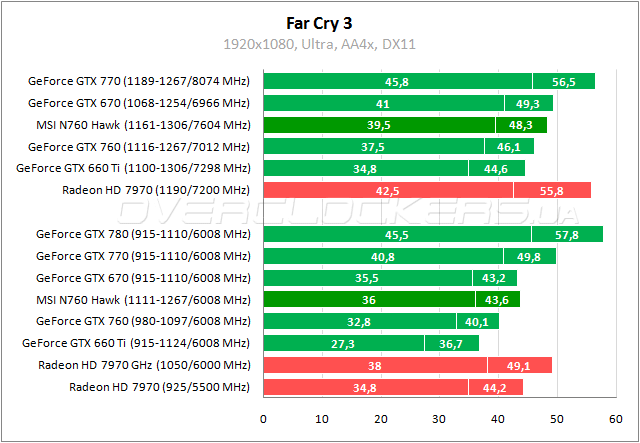

В Far Cry 3 рассматриваемый видеоадаптер MSI выигрывает у референсного собрата 8–10% и на 1% обходит GeForce GTX 670. Результат сопоставим с показателями Radeon HD 7970.

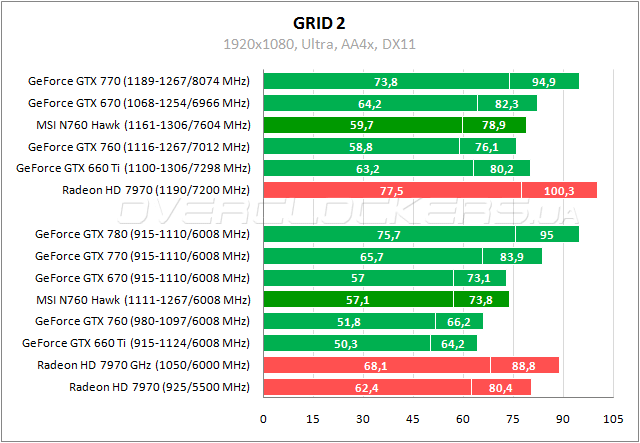

GRID 2
Hawk быстрее референса на 10–11%. Минимальный выигрыш относительно GeForce GTX 670 в номинале. Radeon HD 7970 в данном тесте быстрее.
Hitman: Absolution
В Hitman все видеокарты NVIDIA на GK104 уступают Radeon HD 7970. Hawk немного выигрывает у GeForce GTX 670. Разгон позволяет MSI немного обойти GeForce GTX 770.
Metro: Last Light

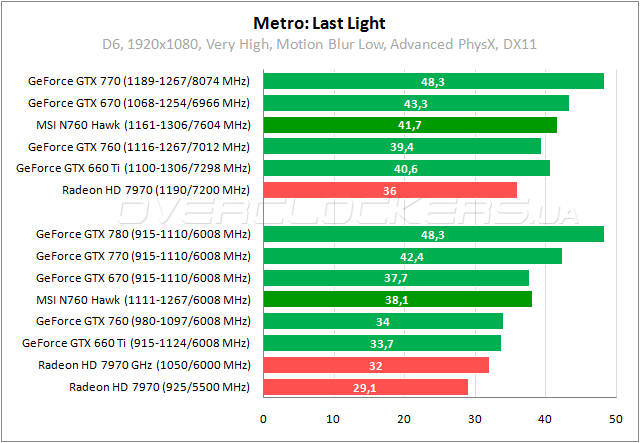

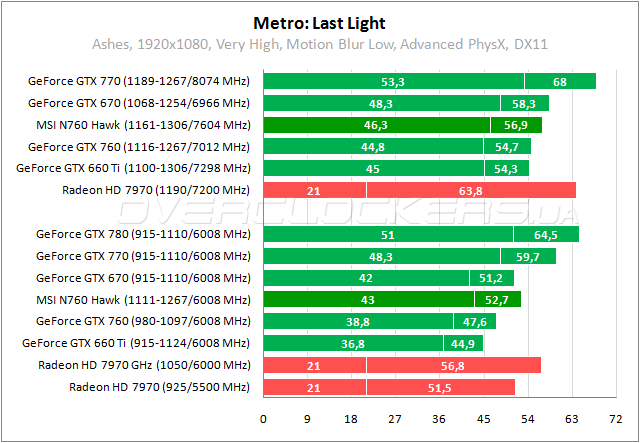

Первый график отображает результаты тестирования встроенный бенчмарком Metro: Last Light с активным PhysX.
В номинале крошечный перевес Hawk над GeForce GTX 670. Оба Radeon в роли аутсайдеров.
При пробежке на уровне «Пепелище» Radeon демонстрируют хороший средний fps, но присутствуют очень сильные просадки до 20 кадров в моментов отрисовки эффектов PhysX.
Remember Me

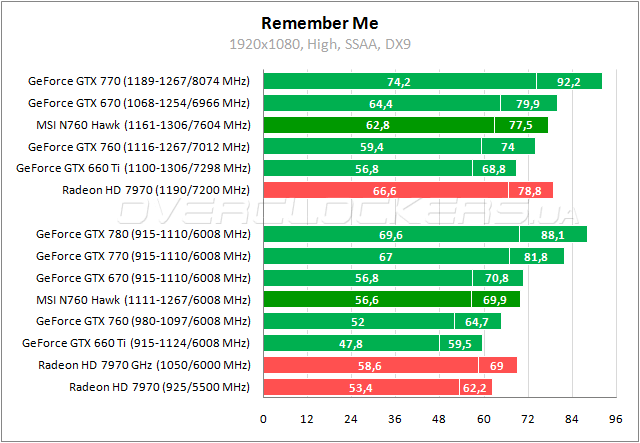

Hawk примерно равен GeForce GTX 670 и старшему Radeon в игре Remember Me. При разгоне соперники выходят вперед.
Tomb Raider

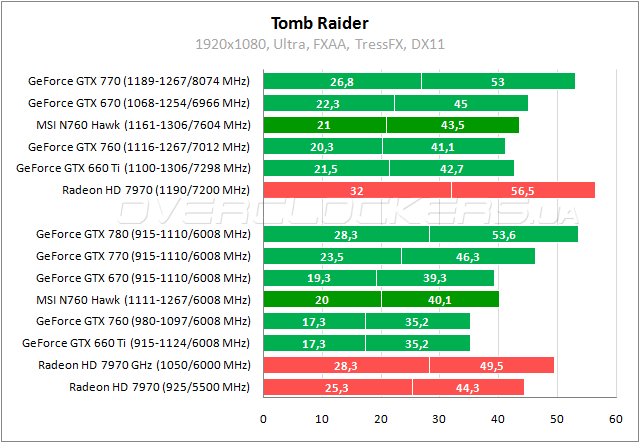

В Tomb Raider Hawk доводит преимущество над референсным GeForce GTX 760 до 14–16%, выигрывая 2% у GeForce GTX 670. Разгон дает прирост в 5–8%.
Unigine Valley benchmark

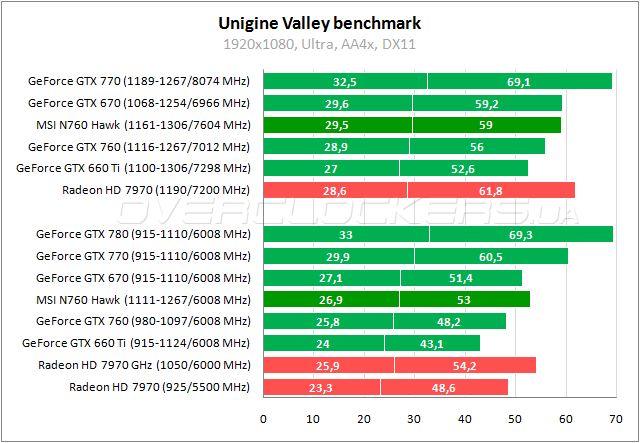

Небольшой перевес карты MSI над GeForce GTX 670 по средней частоте кадров. По минимальному параметру удается обойти Radeon HD 7970 GHz Edition.
3DMark 11

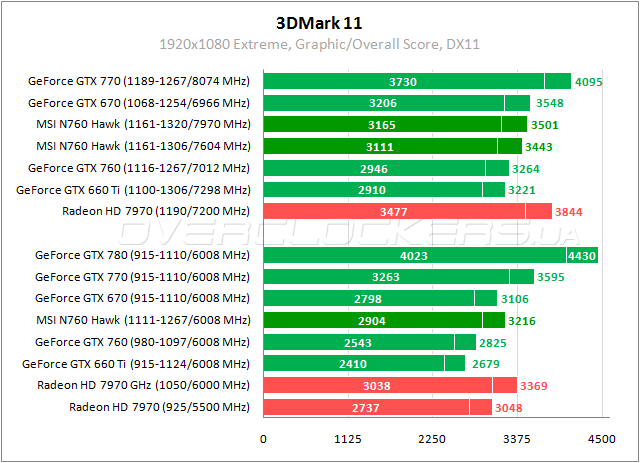

MSI Hawk на 14% быстрее референса и на 4% лучше GeForce GTX 670. Отставание от старшего Radeon менее 5%. Разгон в тихом режиме позволяет добиться прироста в 22% относительно рекомендованной частотной конфигурации GeForce GTX 760. Разгон до 1320/7970 МГц приносит менее 2% прироста к предыдущему результату.

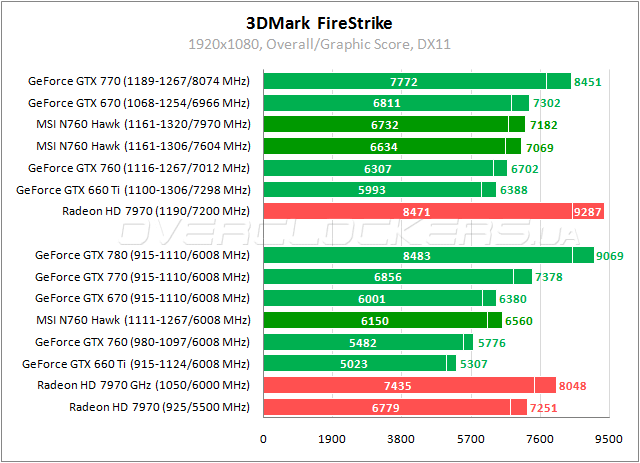

3DMark Fire Strike
Преимущество над референсом снижается до 12%. Карты AMD вырываются вперед. Теперь простой Radeon HD 7970 обходит нашего героя на 10%. Разгон в тихом режиме дает выигрыш в 21% относительно простой версии GTX 760.
Энергопотребление
Соответствующе измерения производились не на всех картах, топовые GeForce на нижней диаграмме отсутствуют.

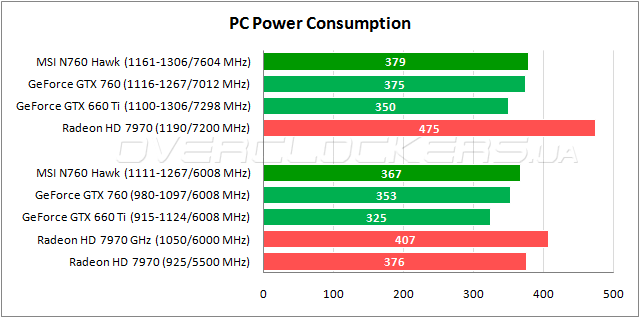

Вполне ожидаемо потребление MSI Hawk при его высоких частотах выше, чем у простой карты, но ниже чем у Radeon HD 7970.
Выводы
MSI N760 Hawk предлагает изначально высокий уровень производительности и широкую функциональность для дальнейшего разгона. По умолчанию графический процессор работает на такой частоте, которую не каждый GeForce GTX 760 возьмет при разгоне (вспоминаем Palit GTX 760 JetStream). Такая мощность сочетается с очень низким уровнем шума и низкими рабочими температурами. Система охлаждения легко справляется и с разгоном при сохранении полного акустического комфорта. Сам разгон оказался не рекордным. Hawk лишь на 14 МГц обогнал MSI N760 TF 2GD5/OC по частоте ядра и проиграл Inno3D iChill GeForce GTX 760 HerculeZ 3000 примерно 40–50 МГц. Но в данном случае мы имеем отличное сочетание высокой частоты ядра и очень высокой частоты памяти. С разгоном последней у Inno3D дела обстояли туговато. То есть итоговая частотная конфигурация у Hawk более удачная. Ну и не стоит забывать о повышенном запасе прочности благодаря высокому качеству производства платы, компонентам стандарта Military Class 4 и мощной шестифазной системе питания. Дальнейший потенциал у карты тоже имеется, просто реализуется он уже при аппаратном вольтмоде. Специальный BIOS с очень высоким лимитом мощности снимает все ограничения на дальнейшее повышение частоты при использовании вольтмода и охлаждения жидким азотом. Возможность регулировки напряжения памяти — еще один плюс для энтузиастов разгона. V-Check Points максимально упрощают физический контроль рабочих напряжений при помощи измерительной аппаратуры. Так что MSI N760 Hawk полностью удовлетворит геймеров и энтузиастов-оверклокеров. Мощная и качественная видеокарта с хорошим тихим охлаждением. Один из лучших представителей линейки GeForce GTX 760.
