Inno3D iChill GeForce GTX 780 HerculeZ 3000
Inno3D iChill GTX 780 HerculeZ 3000 является топовой версией GeForce GTX 780 в ряду моделей этого производителя, предлагая отличное сочетание мощнейшего охлаждения и повышенных рабочих частот. Высокий статус немного не соответствует простой упаковке — обычная черная коробка с парой наклеек. Впрочем, в наши руки попал тестовый образец, упаковка розничных карт может быть совершенно другой.

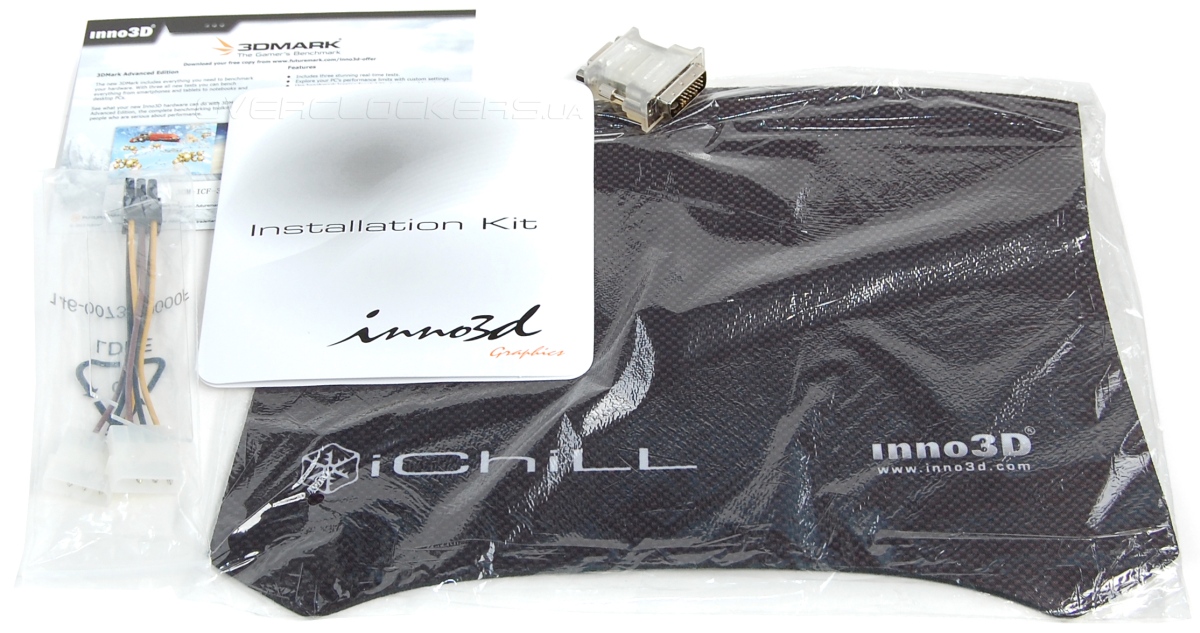

Комплектация весьма неплохая:
- переходник DVI/D-Sub;
- переходники питания с molex на PCI-E 8 pin;
- регистрационный код 3DMark;
- коврик для мышки;
- диск с программным обеспечением;
- инструкция.

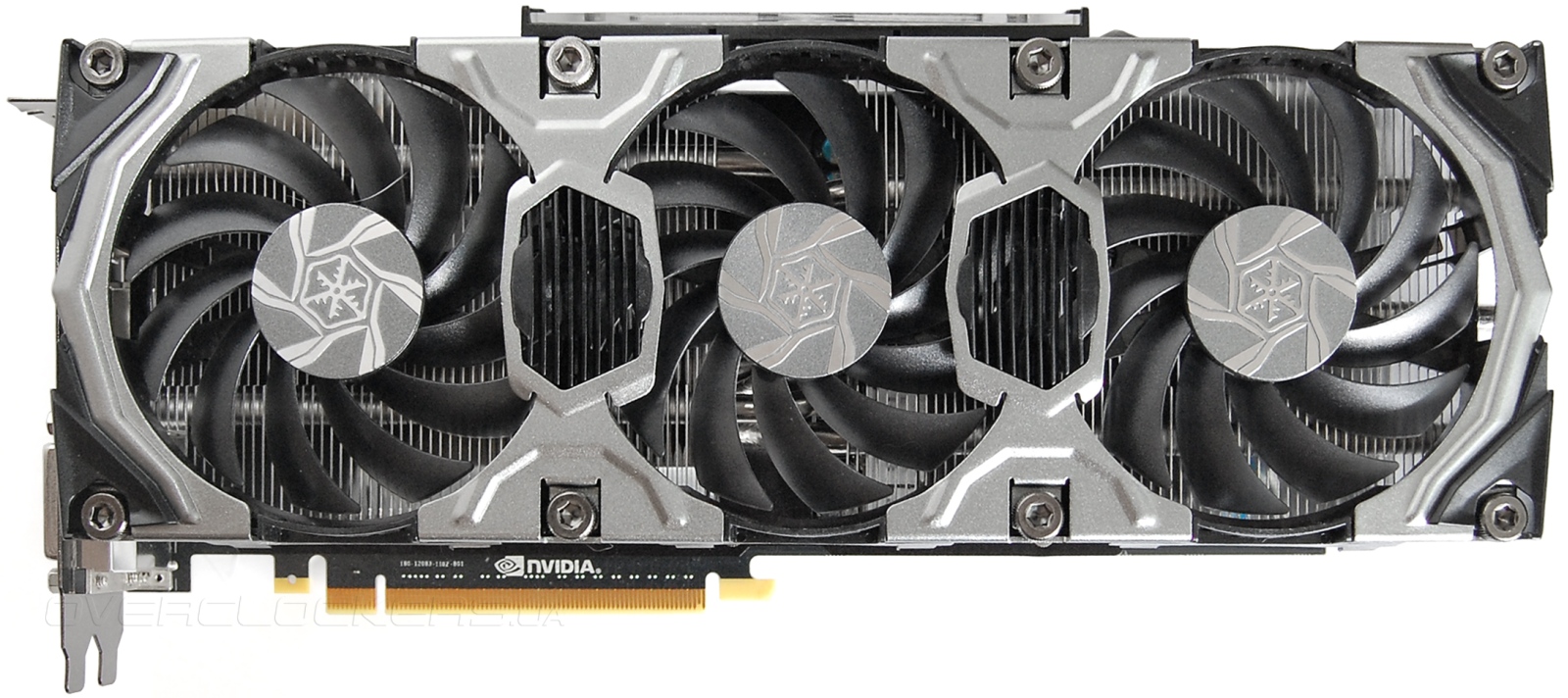

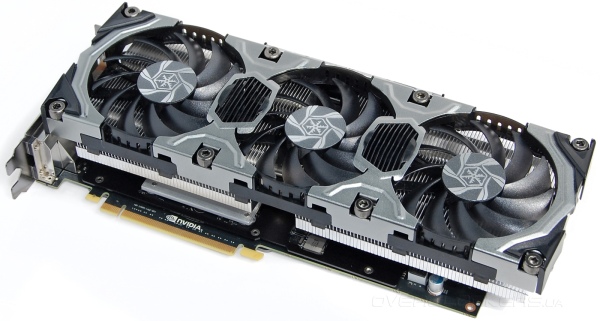

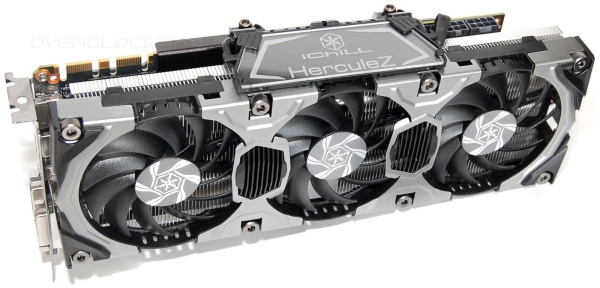

Видеокарта выглядит внушительно — трехслотовый кулер, окованный металлом и три больших вентилятора. Длина вместе с выпирающим кулером достигает 30 сантиметров.
В целом, внешний вид вполне соответствует другим моделям с охлаждением HerculeZ 3000. Постоянные читатели могут вспомнить рассматривавшийся нами iChill GeForce GTX 670 HerculeZ 3000. Стоит только отметить, что если представитель шестисотой серии имел боковые вентиляторы меньшего диаметра, то у данной модели задействовано три одинаковых вентилятора максимально возможно диаметра. Большие декоративные элементы между ними имеют прорези, что создает меньше препятствий потоку воздуха.
Сбоку имеется пластина с логотипом iChill HerculeZ под прозрачным пластиком. У референса на этом месте размещается подсвечиваемая надпись GeForce, которая меняет цвет в зависимости от нагрузки. У Inno3D тоже есть подсветка своего логотипа — белая и неизменчивая.

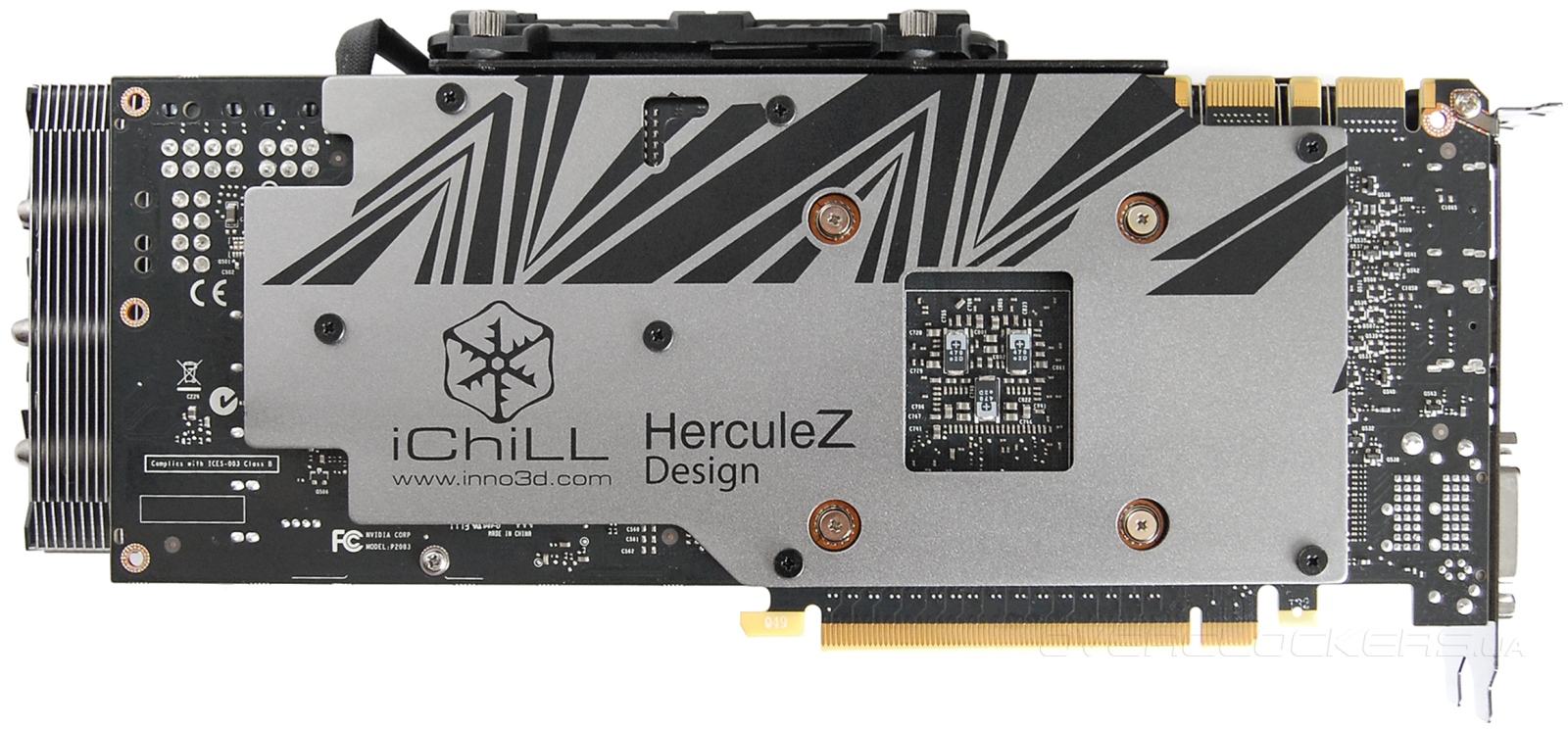

Обратная сторона платы частично закрыта металлической пластиной, усиливающей всю конструкцию и предотвращающей изгиб текстолита.
Взглянем на кулер поближе.

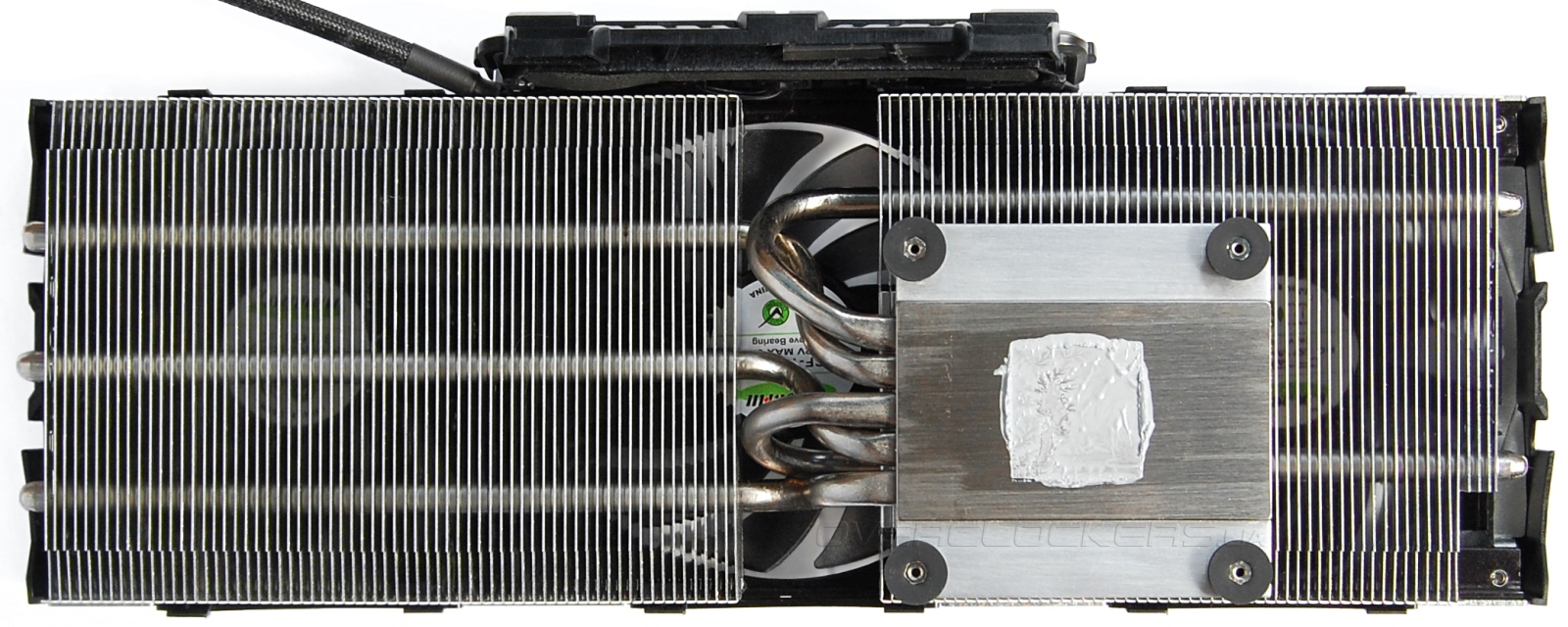

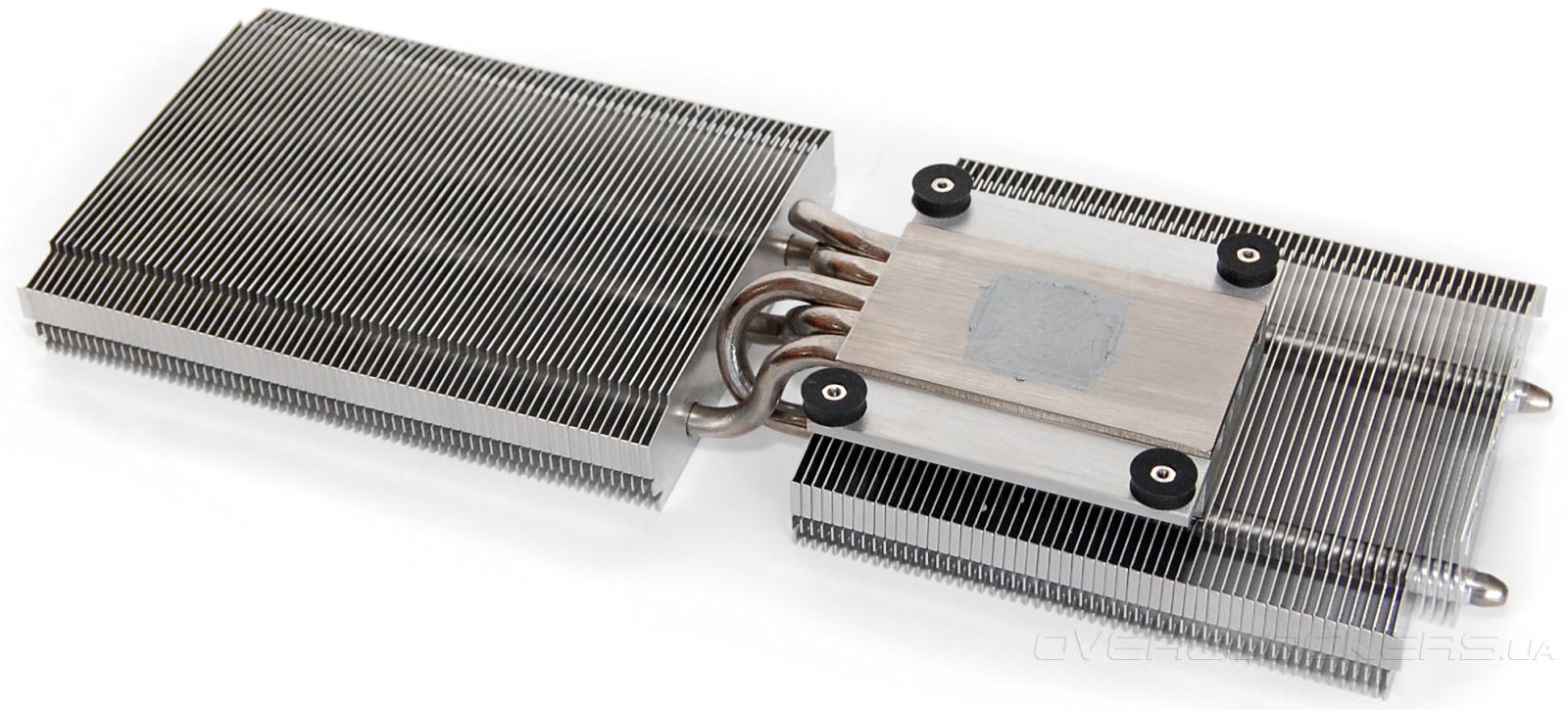

В его основе пять тепловых трубок, которые несут на себе две раздельные секции радиатора, набранные из тонких алюминиевых пластин. Все как и у видеокарт шестисотой серии.

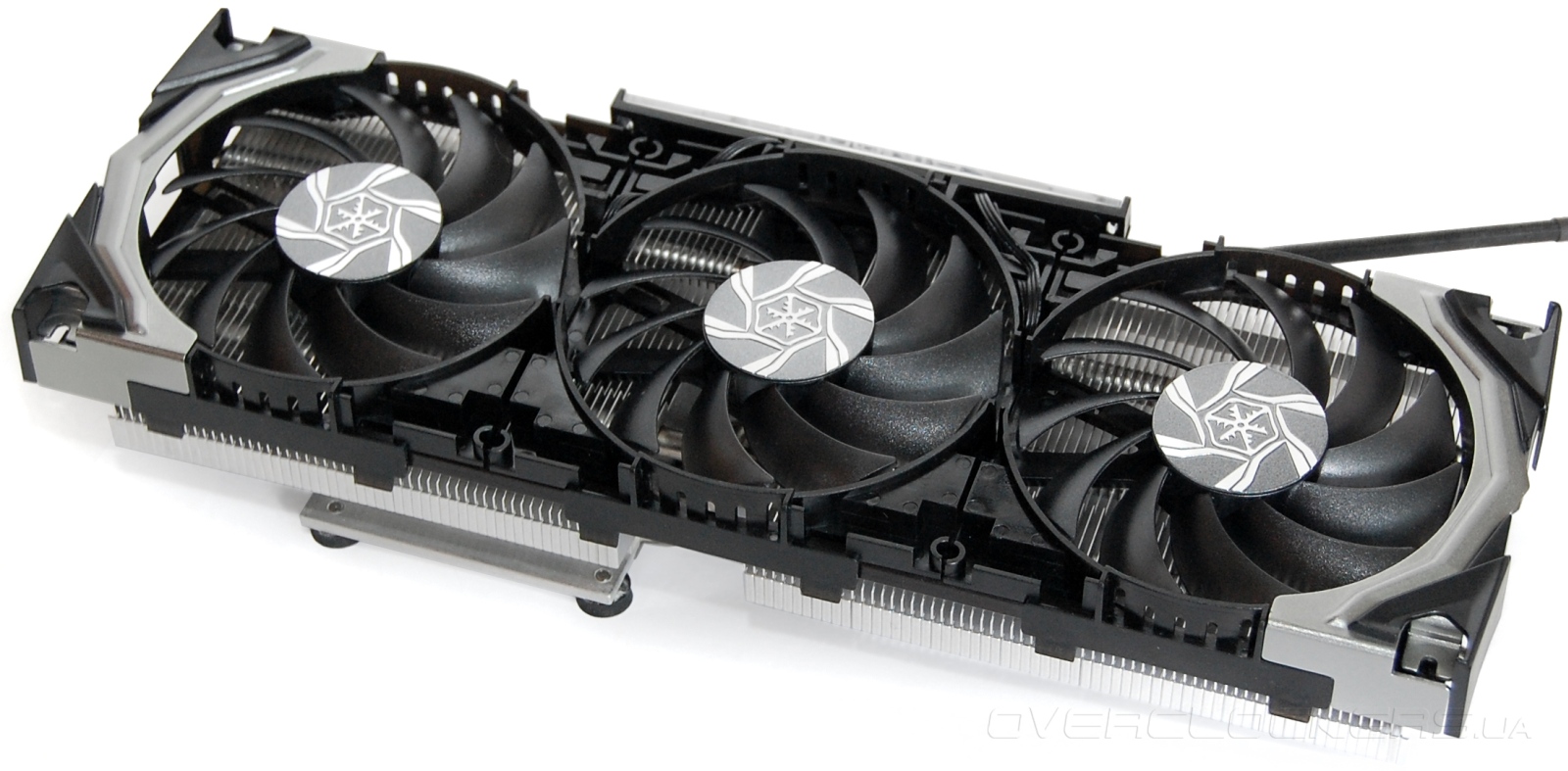

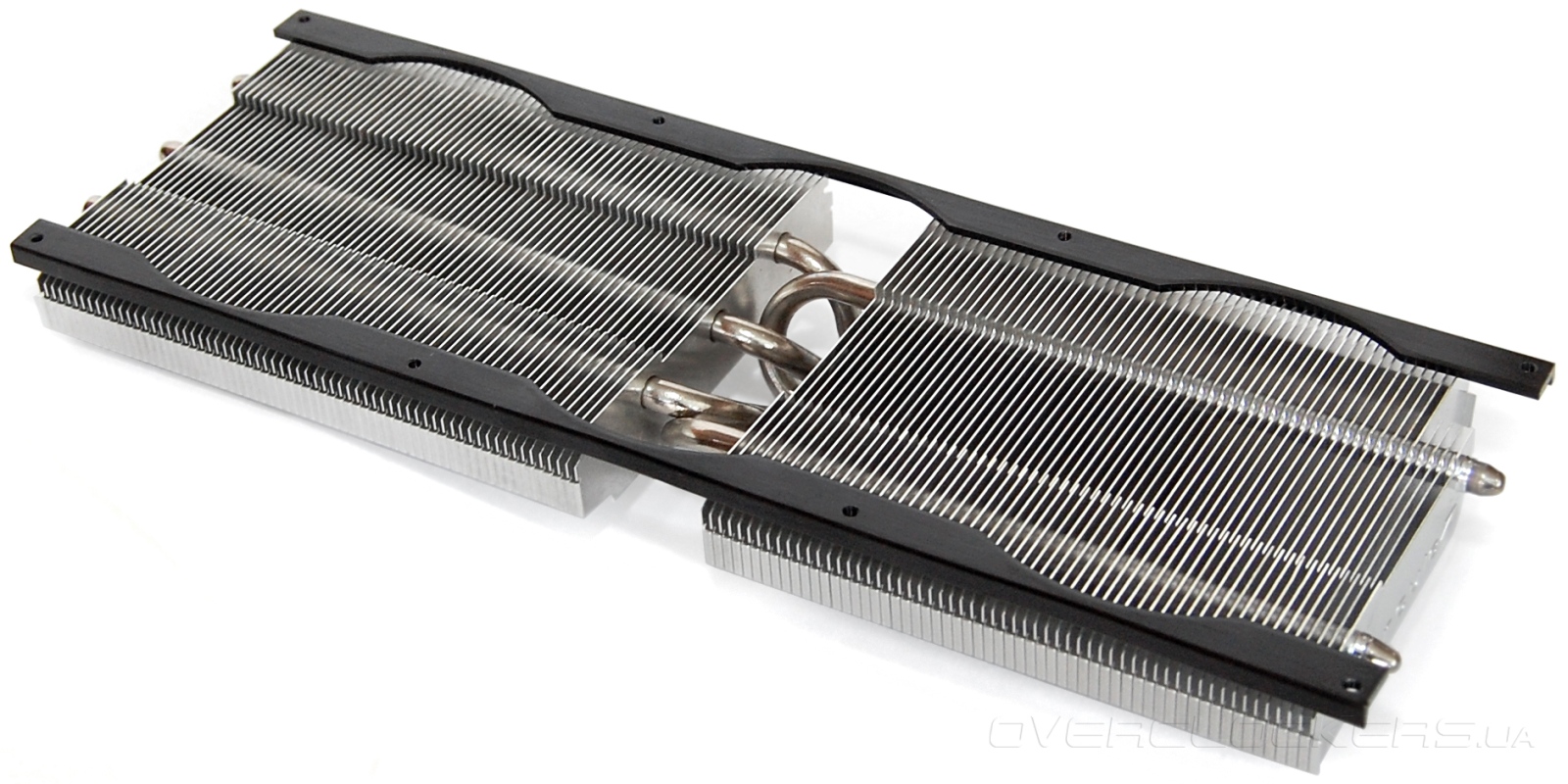

Немного изменилась система крепления вентиляторов. Как и ранее, они цепляются защелками прямо за края пластин. Но теперь еще используются металлические рейки. Вентиляторы вначале надеваются на эти «рельсы», а потом уже цепляются на радиатор. Непосредственно к этим же рейкам прикручиваются внешние металлические элементы.
Металлические пластины, надевающиеся на пластиковые рамы вентилятором, придают дополнительный прижим и создают ощущение единой монолитной конструкции.

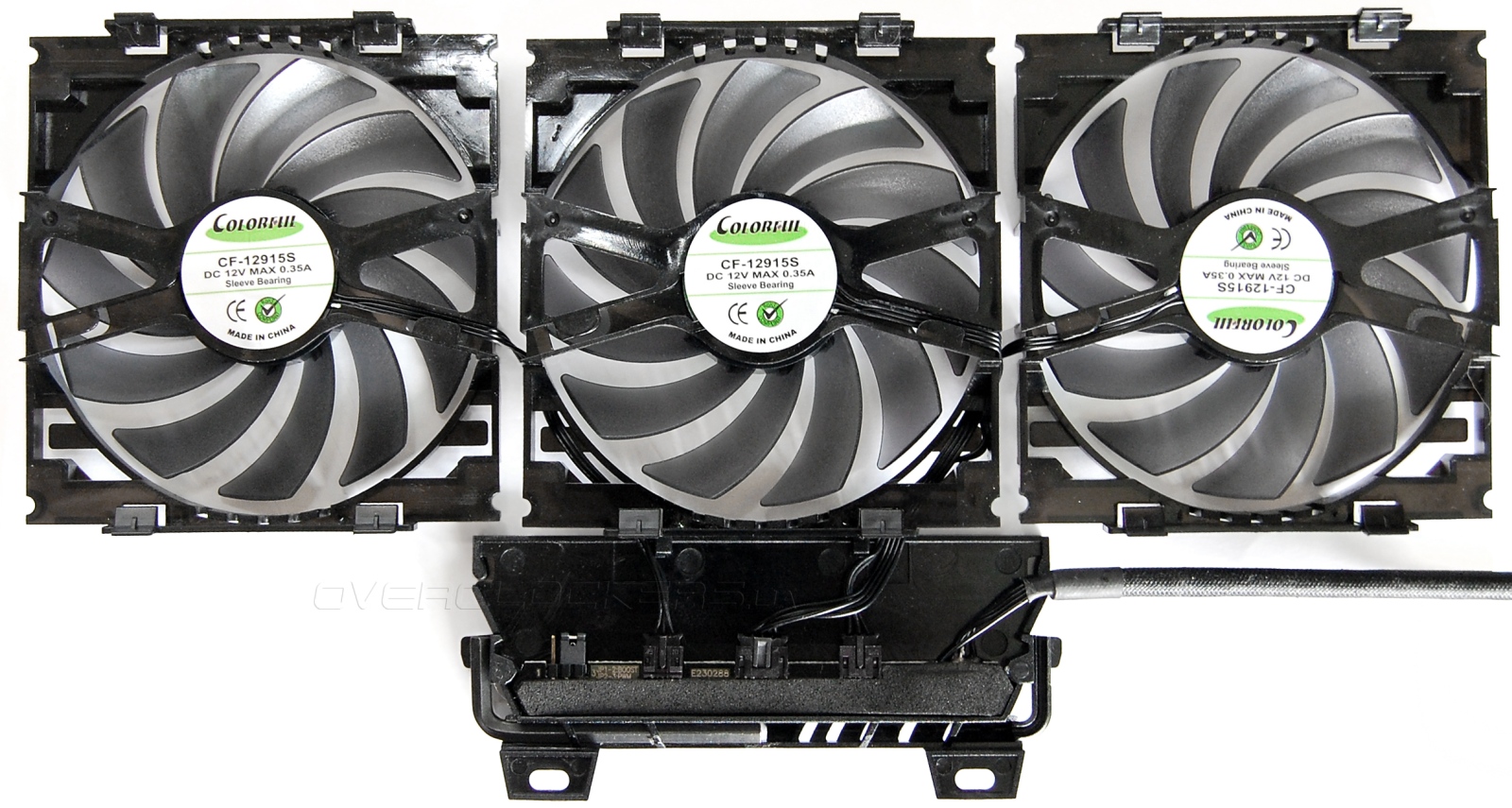

Используются три вентилятора Colorful CF12915S типоразмера 92 мм. Они подключены к общей шине питания на плате, несущей светодиоды подсветки бокового логотипа.

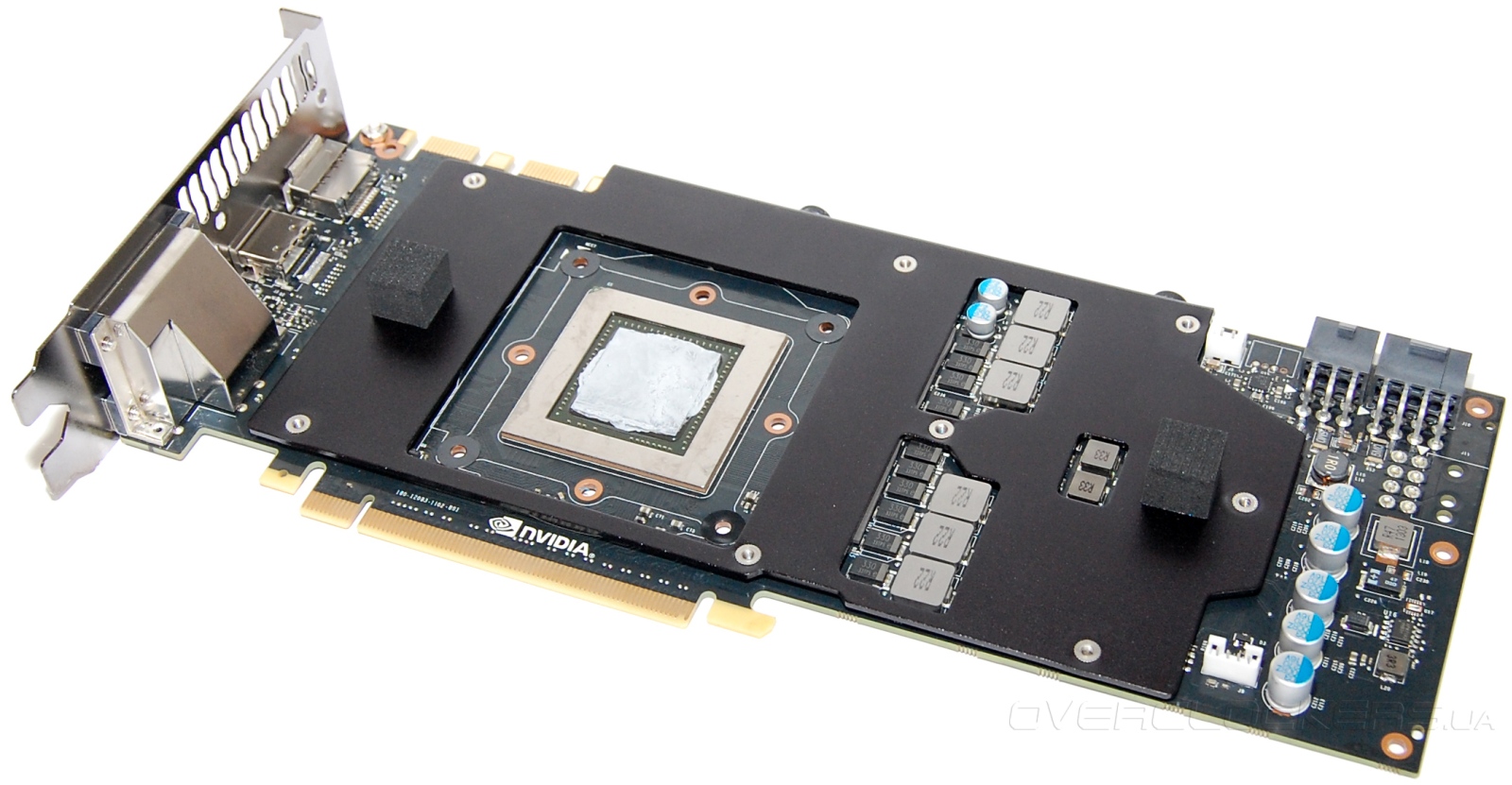

Обязательный радиатор на элементах питания и микросхемах памяти своими размерами не впечатляет. Выполнен в виде простой пластины без каких-либо ребер на его поверхности. Немного загнут в виде козырька, который выступает за край платы. К этому козырьку прикручивается подсвечиваемый отсек с логотипом.

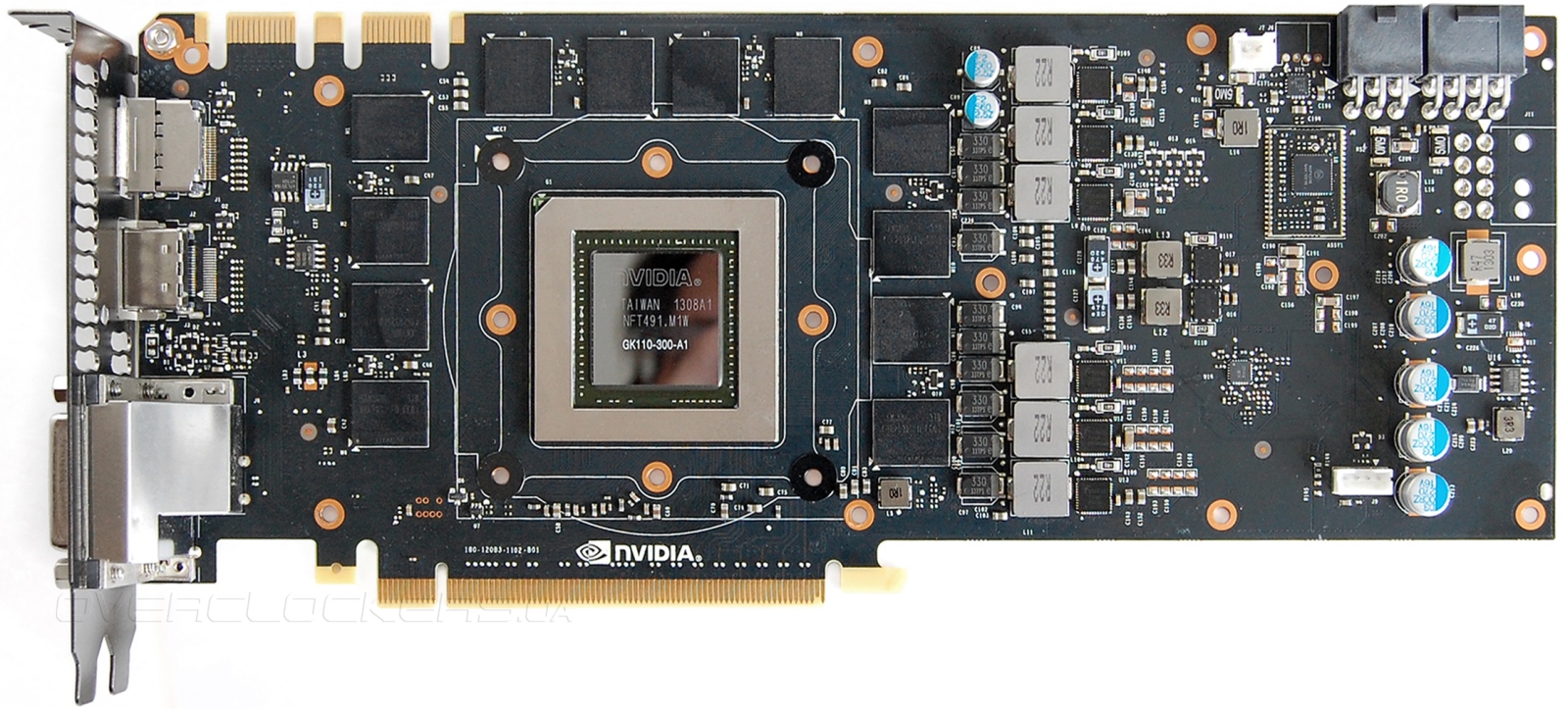

Сама же плата ничего нового в себе не несет. Она выполнена строго по стандартному дизайну без каких-либо изменений. Система питания задействует шесть фаз для питания GPU и две фазы для микросхем GDDR5.
А вот и процессор GK110-300-A1 собственной персоной:
Три гигабайта памяти набраны 12 чипами Samsung K4G20325FD FC03.
Базовая частота ядра повышена с 863 МГц до 1006 МГц, а Boost Clock с 900МГц до 1046 МГц. Очень внушительные характеристики. Стоит напомнить, что протестированный нами недавно референсный GeForce GTX 780 даже в разгоне при повышении напряжения одолел лишь 993 МГц по базовой частоте. Впрочем, реальная частота в режиме Boost зависит установленного лимита мощности и ограничений по пиковой температуре. Так что полноценное сравнение можно проводить по итогам мониторинга характеристик в реальной игровой нагрузке. Что касается частоты памяти, то у Inno3D iChill GTX 780 HerculeZ 3000 она разогнана до 6210 МГц.
GPU-Z определили параметр ASIC Quality равным 75,1%.
При тестировании в Crysis: Warhead частота ядра строго держалась на отметке 1150 МГц. Великолепный результат! Упомянутый референс при разгоне в этом же приложении работал в диапазоне 1084–1124 МГц, а 1150 МГц было лишь редким пиковым значением. Не менее впечатляющие температурные и шумовые характеристики. Ядро прогрелось лишь до 63 °C при 26,5 °C в помещении. Вентиляторы работали в диапазоне 1350–1500 об/мин, практически не создавая никакого шума.
В Unigine Valley benchmark видеокарта тоже проявила себя с наилучшей стороны. В этом более тяжелом приложении температура ядра не превысила 66 °C при минимальном изменении скорости вращения обдувающих вентиляторов. Ядро по-прежнему работало на 1150 МГц и за время 12-минутного прогрева наблюдалось лишь несколько кратковременных просадок частоты до уровня 1137 МГц. Разогнанный референс в этом приложении работал в диапазоне частот 1054–1084 МГц.
Только стресс-тест Burn-in из MSI Kombustor сумел просадить частоту GPU до базового уровня 1006 МГц.

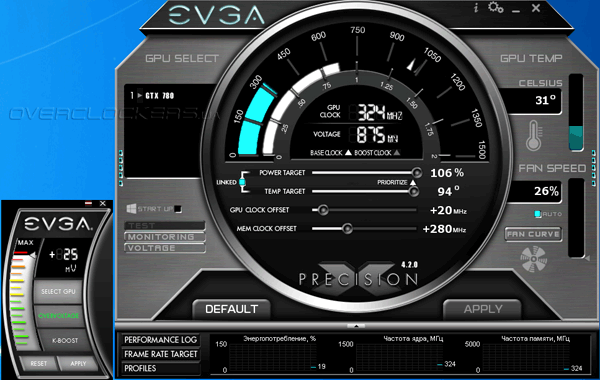

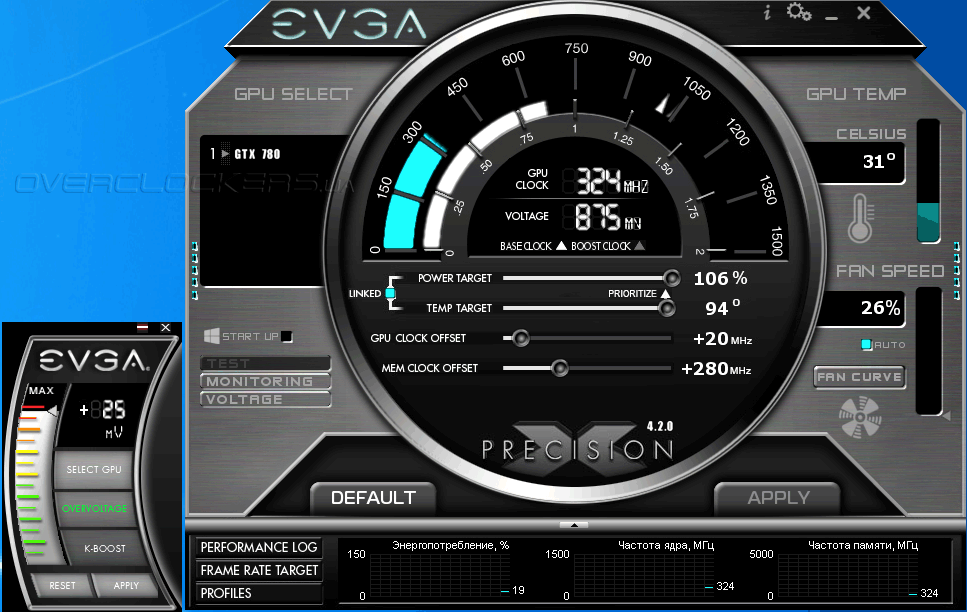

При столь впечатляющих заводских частотах ожидаешь не менее впечатляющего разгона. Но в этом плане Inno3D наши надежды не оправдал. Базовую частоту ядра удалось поднять лишь на 20 МГц, и даже для этого понадобилось повышать напряжение на 25 мВ. Не густо. Но ведь iChill GTX 780 HerculeZ 3000 изначально работает при такой частоте ядра, которая не каждой карте этой серии по плечу. В такой ситуации эти +20 МГц лишь подчеркивают общий высокий статус данной видеокарты. С памятью пришлось изрядно повозиться. Вначале карта демонстрировала относительную стабильность при эффективных частотах памяти 7000–7100 МГц. Но по мере прохождения тестов стабильность памяти падала все ниже и ниже, вынуждая опускать частоту. При этом в некоторых приложениях видеокарта работало вполне нормально, но в некоторых не выдерживала и двух-трех минут. В итоге пришлось остановиться на 6772 МГц, только при таком значении можно было говорить о стабильности во всех тестах.
Реальная частота GPU составляла 1176 МГц в Crysis: Warhead.
В Unigine Valley benchmark частота немного просела, основное время держась на уровне 1150–1163 МГц. Были очень редкие просадки до 1137 МГц.
Получается, что в некоторых приложениях реальный прирост частоты ядра будет минимальный. Причина в ограничениях по мощности. Соответствующий лимит можно поднять лишь на 6%, а с учетом повышения напряжения этого явно мало, чтобы карта вписывалась в указанные рамки без снижения частот.
Обороты вручную были зафиксированы на значении 41% от максимума, что соответствовало средней скорости вращения около 1800 об/мин. Шум при этом уже стал вполне явным и четким, но еще укладывался в комфортные рамки. Температура ядра держалась в пределах 64 °C. В принципе, можно было вообще не лезть в управление вентилятором и оставить все в автоматическом режиме. Высокая скорость вращения особой пользы для разгона уже не приносила — добиться полностью стабильной работы на частотах свыше 1176/6772 МГц все равно не удавалось.
