Inno3D iChill GeForce GTX 970 4GB Ultra (C97U-1SDN-M5DNX)
Поставляется видеокарта в крупной глянцевой коробке. Внутри внешней упаковки скрывается еще одна картонная коробка, где карта зафиксирована в каркасе из вспененного полиэтилена
Вместе с iChill Ultra вы получаете следующий набор аксессуаров:
- переходник DVI/D-Sub;
- переходники питания с двух molex на PCI-E 6-pin;
- регистрационный код 3DMark;
- коврик для мышки;
- шестигранный Г-образный ключ;
- диск с программным обеспечением;
- инструкция.

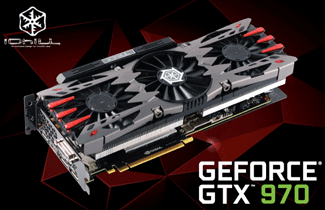

А вот и сама видеокарта. Общая длина 30 сантиметров, три слота расширения, четыре вентилятора и агрессивная стилистка кожуха с множеством зубцов. Выглядит броско, эффектно и монструозно.
Лицевая сторона кулера закрыта металлическими пластинами с зубцами. По краям находятся аналогичные по форме красные зубцы с соответствующей подсветкой. Все эти декоративные элементы в значительной мере перекрывают боковые вентиляторы, что вызывает определенные вопросы, ведь такая конструкция создает препятствие для притока воздуха и снижает эффективность самих вентиляторов.
Металлические половинки кожуха фиксируются четырьмя крупными винтами, под которые и заготовлен комплектный шестигранный ключ.
Обратная сторона видеокарты закрыта перфорированной металлической пластиной. Боковая часть накрыта дополнительным блоком с маленьким вентилятором. Назначение этого блока будет раскрыто ниже. Обращает на себя внимание большое количество разъемов на этом же блоке. К нему подключаются все вентиляторы и подсветка красных зубчиков по краям кулера. Тонкие красные полоски на боковых гранях тоже имеют подсветку. Ближе к разъемам питания расположен маленький позиционный переключатель, который переводит всю иллюминацию в разные рабочие режимы — включение, выключение и периодические затухание подсветки.
В углу платы расположено два шестиконтактных разъема питания, что соответствует стандартной конфигурации для GeForce GTX 970.
На заднюю панель вынесено пять интерфейсных разъемов: три DisplayPort, один HDMI и один DVI.
Настал момент изучить систему охлаждения. Для начала снимем основной кулер и посмотрим, что скрывается под ним. Оказывается, боковой блок является продолжением радиатора, который охлаждает транзисторы узла питания.
Металлическое основание бокового блока и нижнюю часть радиатора, которая непосредственно соприкасается с силовыми компонентами и тремя микросхемами памяти, соединяет изогнутая тепловая трубка.
Для обдува боковой части и предусмотрен маленький вентилятор диаметром 50 мм. Для охлаждения оставшихся чипов памяти GDDR5 монтируется дополнительная пластина, которая тоже соприкасается с радиатором блока VRM.
От бокового блока тянется и основной кабель питания, который подключается к стандартному четырехконтактному разъему на плате.
Основной кулер не преподносит никаких сюрпризов. Точно такое же охлаждение мы видели у прошлых флагманов Inno3D, в том числе и у более горячего видеоадаптера iChill GeForce GTX 780 Ti HerculeZ X3 Ultra.
В основе кулера пять тепловых трубок, которые пронизывают две секции крупного радиатора с большим количеством плотно расположенных друг к другу пластин.
Прямо на радиатор цепляются пластиковые рамки с тремя вентиляторами типоразмера 92 мм.
Все вентиляторы имеют одинаковую маркировку Colorful CF-12915S, но подключены по-разному — четырехпроводной кабель у центрального и коммутация через трехпроводную шину у боковых. Немного изменился дизайн вентиляторов, на лопастях появились «засечки». Согласно заявлению производителя новый дизайн крыльчатки поднимает эффективность вентиляторов на 15–20%.
Пластина, накрывающая обратную сторону платы, радиатором не является. Ее назначение — укрепление общей конструкции и предотвращение деформации текстолита под весом массивного охлаждения.
Печатная плата соответствует референсному дизайну. Тут инженеры Inno3D остались верны себе и не стали ничего менять.
Система питания графического процессора насчитывает четыре фазы.
Сам процессор GM204-200-A1 у GeForce GTX 970 представлен в слегка урезанной форме, оперируя 1664 потоковыми процессорами и 104 текстурными блоками.
Объем видеопамяти стандартный — четыре гигабайта. Распаяны микросхемы Samsung K4G41325FC-HC28.
Видеокарта работает на повышенных частотах. Базовая частота ядра 1178 МГц при Boost Clock 1329 МГц, что соответствует официальным характеристикам Gigabyte GV-N970G1 Gaming-4GD. Приятно отметить, что у Inno3D повышена и частота памяти — с 7 ГГц до 7,2 ГГц. У всех ранее протестированных нами GeForce GTX 970/980 заводской разгон ограничивался только ядром.
ASIC Quality у данного экземпляра низкий — 60,4%.
Эксплуатация карты проводилась в открытом корпусе при температуре внутри помещения 22–23 °C. В таких условиях 13-минутный тест в Unigine Valley benchmark прогрел ядро лишь до 52 °C. Неимоверно низкий показатель для столь мощного решения. Реальная частота Boost стабильно держалась на отметке в 1342 МГц.
В более тяжелых приложениях частота немного снижалась. В бенчмарке Metro: Last Light были небольшие отклонения до 1329 МГц. Наиболее явно этот процесс проявлялся в Total War: Rome 2, тут частота постоянно варьировалась, периодически достигая минимума в 1316 МГц. Упомянутая модель от Gigabyte стабильно работала на 1418 МГц при любых условиях.
На верхних скриншотах вы можете наблюдать редкие всплески скорости вентиляторов, но в реальности ничего такого не наблюдалось, изменение скорости вращения было плавным и не превышало 1400 об/мин. Это должно было бы означать почти полное отсутствие шума. Реальность немного иная. От видеокарты шел четкий звонкий гул. Вроде и небольшой, но из-за высокой тональности вполне заметный. Вспоминая хитрую форму кожуха, в значительной мере перекрывающего боковые вентиляторы, мы решили избавить карту от этого препятствия. В результате интенсивность и тональность шума действительно снизились. Совсем уж бесшумной видеокарта не стала, но уже соответствовала уровню акустического комфорта. Поэкспериментировав еще с физической остановкой лопастей, было выяснено, что наиболее тихим (почти бесшумным) является центральный вентилятор. Возможно, крайние работают в более скоростном режиме. Нареканий на маленький боковой вентилятор нет, его не слышно.
Все крупные производители видеокарт в последнее время озаботились наличием своего уникального приложения для мониторинга параметров и разгона. Такая программа появилась и у Inno3D. В простом режиме TuneIt Overclock Utility выводит базовую информацию и позволяет осуществлять автоматический разгон на 2,5 или 10 процентов путем нажатия одной кнопки. В расширенном режиме (Advanced mode) пользователю доступны привычные ползунки частот, лимита мощности, напряжения GPU и управление скоростью вентиляторов.
Рекордного разгона карта Inno3D не продемонстрировала. Ядро до привычного уровня в 1,5 ГГц можно было дотянуть, но полной стабильности не было. Некоторым препятствием был и минимальный запас по увеличению лимита мощности, который можно повысить только на 6%. В итоге мы остановились на конфигурации базовой частоты 1298 МГц при пиковом Boost в 1474 МГц и повышении напряжения на один шаг (20 мВ). Память без сбоев заработала на эффективной частоте в 7798 МГц.
В Unigine Valley benchmark реальная частота держалась максимально близко к пиковому уровню. В Total War частота была ближе к уровню 1430 МГц с редкими просадками до 1418 МГц. В режиме автоматического управления вентиляторами рабочая температура увеличилась на какие-то пару градусов.
В сравнение добавлена упомянутая выше карта Gigabyte GV-N970G1 Gaming-4GD и MSI GTX 970 Gaming 4G. Последняя выступит и в роли референса при такой откорректированной частоте, чтобы Boost держался на стабильном уровне в 1210 МГц. Флагманская версия нового поколения представлена референсным GeForce GTX 980. Старые решения NVIDIA представлены референсными GeForce GTX 780 и GeForce GTX 780 Ti.
Честь AMD защищают нереференсные Radeon R9 290 (ASUS R9290-DC2OC-4GD5) и Radeon R9 290X (MSI R9 290X Lightning). Хорошее охлаждение обеспечивает отсутствие просадок частоты из-за перегрева, так что итоговые результаты отвечают Uber-режиму референса, а то и чуть выше в некоторых случаях. При разгоне видеоадаптер MSI Lightning не устанавливался на самые высокие частоты, а эксплуатировался при настройках более близких к среднему уровню разгона таких карт.
В таблице указаны официальные спецификации всех GeForce. На графиках производительности указан полный рабочий диапазон частот ядра, включая кратковременные пиковые значения Boost.
| Видеоадаптер | GeForce GTX 980 | GeForce GTX 780 Ti | Gigabyte GV-N970G1 | Inno3D iChill GTX 970 Ultra | MSI GTX 970 Gaming | GeForce GTX 970 | GeForce GTX 780 | Radeon R9 290X | Radeon R9 290 |
| Ядро | GM204 | GK110 | GM204 | GM204 | GM204 | GM204 | GK110 | Hawaii | Hawaii |
| Количество транзисторов, млн. шт | 5200 | 7100 | 5200 | 5200 | 5200 | 5200 | 7100 | 6020 | 6020 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 398 | 561 | 398 | 398 | 398 | 398 | 561 | 438 | 438 |
| Количество потоковых процессоров | 2048 | 2880 | 1664 | 1664 | 1664 | 1664 | 2304 | 2816 | 2560 |
| Количество текстурных блоков | 128 | 240 | 104 | 104 | 104 | 104 | 192 | 176 | 160 |
| Количество блоков рендеринга | 64 | 48 | 64 | 64 | 64 | 64 | 48 | 64 | 64 |
| Частота ядра, МГц | 1126–1216 | 875–926 | 1178–1329 | 1178–1329 | 1140–1259 | 1051–1178 | 863–900 | 1000 | 947 |
| Шина памяти, бит | 256 | 384 | 256 | 256 | 256 | 256 | 384 | 512 | 512 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 7010 | 7010 | 7010 | 7200 | 7010 | 7010 | 6008 | 5000 | 5000 |
| Объём памяти, МБ | 4096 | 3072 | 4096 | 4096 | 4096 | 4096 | 3072 | 4096 | 4096 |
| Поддерживаемая версия DirectX | 12 | 11.1 | 12 | 12 | 12 | 12 | 11.1 | 11.2 | 11.2 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | 165 | 250 | н/д | н/д | н/д | 145 | 250 | 290 | 275 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 344.07;
- драйвер остальных Radeon: ATI Catalyst 14.7 beta.
Результаты тестирования

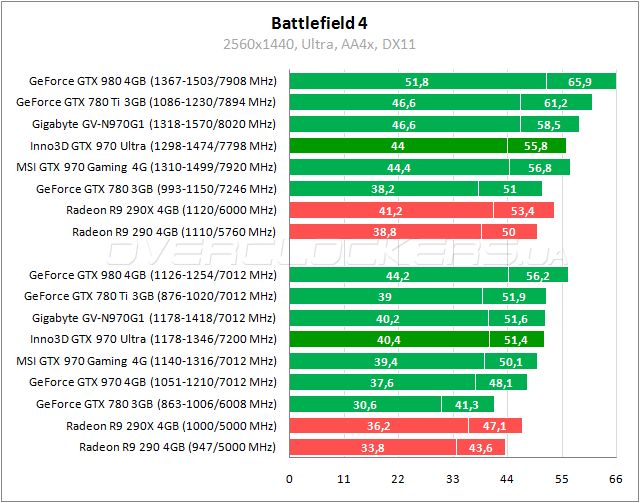

Battlefield 4
Первый же тест демонстрирует идентичный уровень производительности между GeForce GTX 970 от Inno3D и Gigabyte. В Battlefield 4 преимущество рассматриваемого видеоадаптера над Radeon R9 290X примерно на уровне 10%. В разгоне уступает пару процентов форсированному MSI.
BioShock Infinite
В BioShock Infinite у Inno3D результат на уровне GeForce GTX 780 Ti. Внушительный отрыв от Radeon R9 290X.

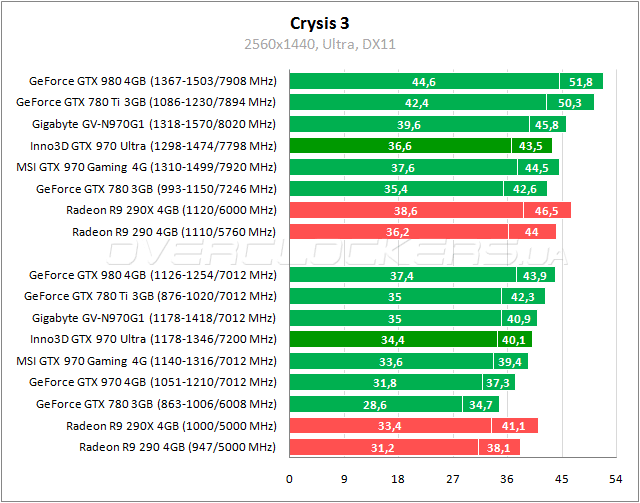

Crysis 3
Герой обзора занимает среднюю позицию между товарищами от MSI и Gigabyte в номинале и уступает им при разгоне. Повышение рабочих частот дает прирост производительности на 7–8%. Флагман AMD удерживает паритет с нашим героем в Crysis 3.

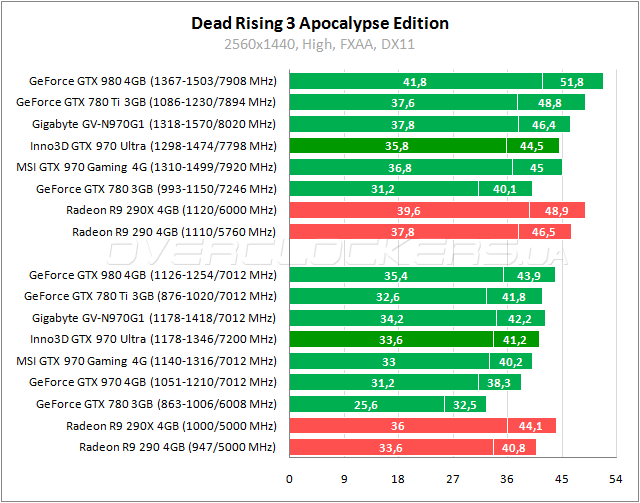

Dead Rising 3 Apocalypse Edition
Преимущество 8% над обычным GeForce GTX 970 в Dead Rising 3 и результат на уровне старого флагмана GeForce GTX 780 Ti. До 7% проигрывает Inno3D лидерам в лице GeForce GTX 980 и Radeon R9 290X, что компенсируется разгоном.

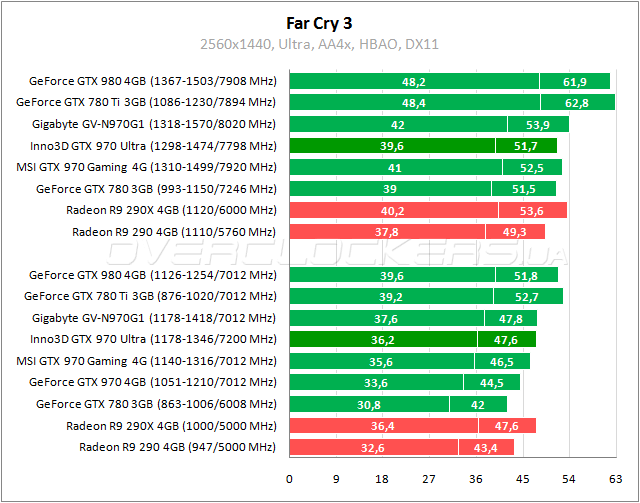

Far Cry 3
В Far Cry 3 у Inno3D выигрыш 8% относительно референса, результат идентичный флагману AMD. От старшего GeForce GTX 980 отделяют 9%, что как раз компенсирует разгон до частот 1298–1474/7798 МГц.

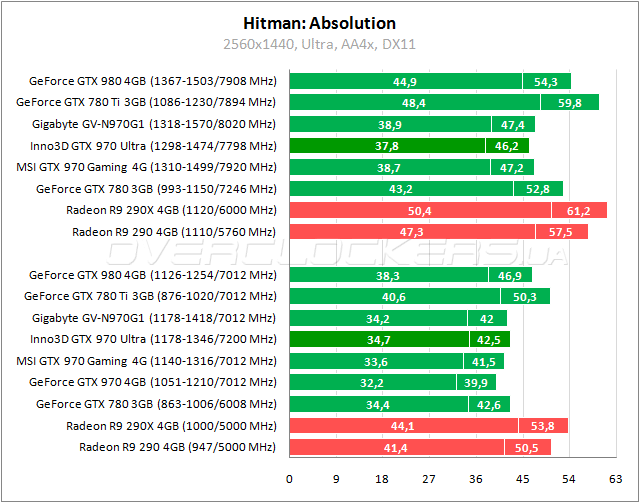

Hitman: Absolution
Видеоадаптер Inno3D iChill демонстрирует лучшие результаты среди GeForce GTX 970 в Hitman благодаря большим частотам памяти. В разгоне товарищи берут вверх. В целом же новинки NVIDIA тут не блещут. При стандартных частотах Inno3D идет наравне с обычным GeForce GTX 780, разгон повышает результаты лишь на 9%.

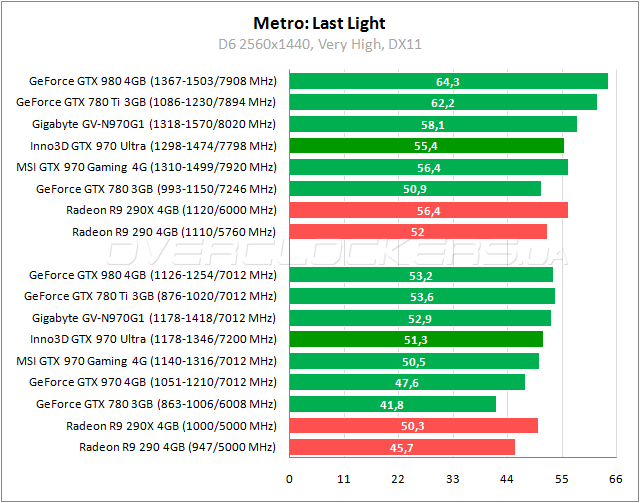

Metro: Last Light
Крошечный перевес относительно старшего Radeon в Metro: Last Light. Небольшое отставание от GeForce GTX 980 и GeForce GTX 780 Ti легко перекрывается разгоном Inno3D.

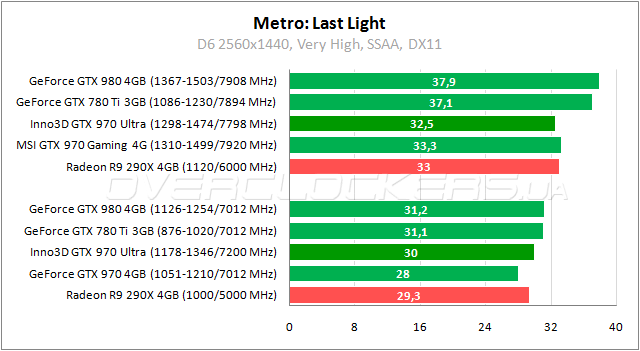

В качестве дополнения проведено тестирование основных участников в более тяжелом режиме со сглаживанием SSAA. Но это не меняет ситуацию, расстановка сил прежняя.

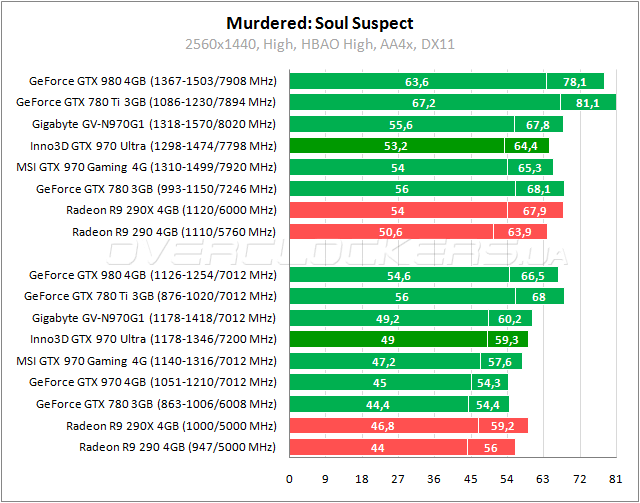

Murdered: Soul Suspect
Inno3D в Murdered наступает на пятки Gigabyte и немного обгоняет Radeon R9 290X. Разница с референсом 9%. Столько же выигрывает наш герой от повышения своих рабочих частот.

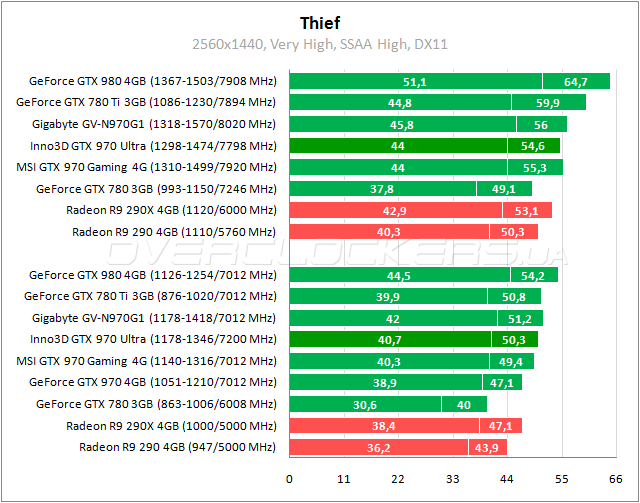

Thief
В Thief можно говорить об идентичном уровне производительности у Inno3D и GeForce GTX 780 Ti. Старший Radeon проигрывает до 7%. Повышение частот позволяет Inno3D повысить свои результаты на 8% и выйти на уровень GeForce GTX 980 в номинале.

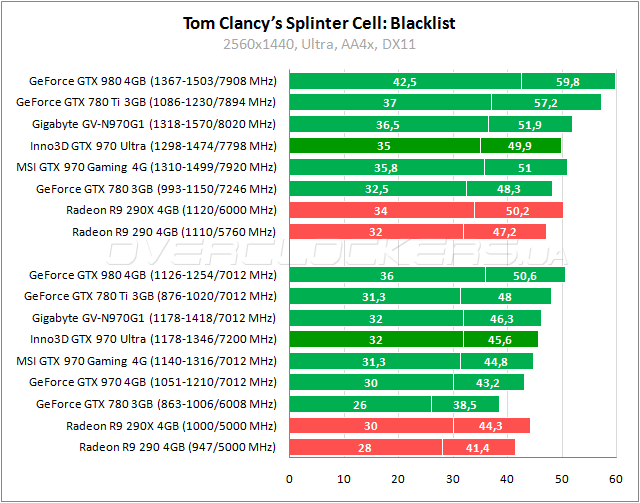

Tom Clancy’s Splinter Cell: Blacklist
Близкие результаты Inno3D GTX 970 и GeForce GTX 780 Ti наблюдаются и в Splinter Cell. Преимущество над флагманом AMD сохраняется. Прирост от разгона 9%.

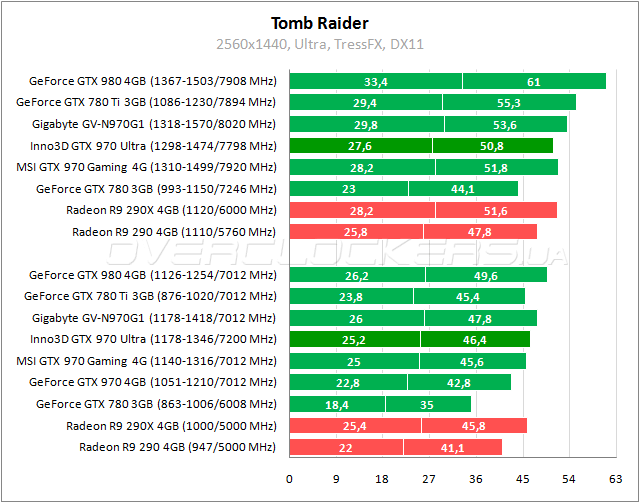

Tomb Raider
В Tomb Raider перевес относительно референсного GeForce GTX 970 достигает 8–11%. Минимальное преимущество над Radeon R9 290X по среднему fps. Победа над GeForce GTX 780 Ti с разницей 2–6%. Разгон позволяет чуть обойти GeForce GTX 980 на заводских частотах.

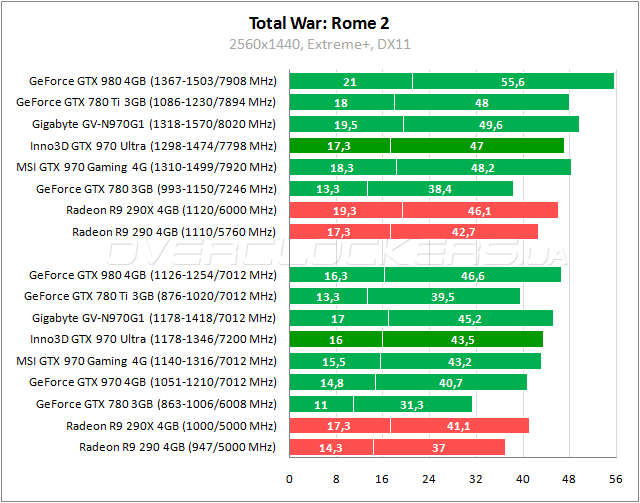

Total War: Rome 2
Небольшое перевес над Radeon R9 290X по среднему fps при небольшом отставании по минимальному параметру. Внушительный выигрыш относительно GeForce GTX 780 Ti. Разгон вновь позволяет нагнать и чуть обогнать GeForce GTX 980.

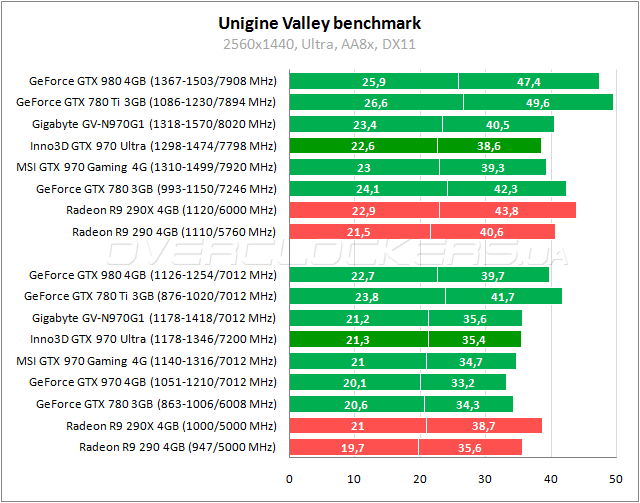

Unigine Valley benchmark
Небольшой перевес относительно GeForce GTX 780 и Radeon R9 290. Одинаковые результаты с напарником Gigabyte. В разгоне Inno3D до GeForce GTX 980 не дотягивает, но выходит на один уровень с Radeon R9 290X.

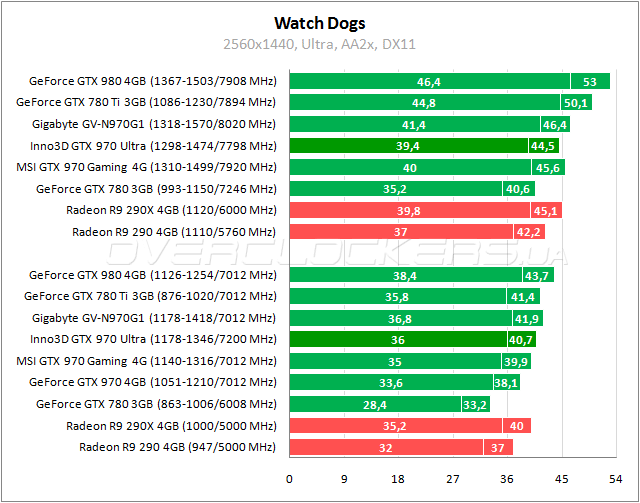

Watch Dogs
Максимально близкие результаты с GeForce GTX 780 Ti в Watch Dogs и скромный перевес пару процентов относительно флагмана AMD. Разгон ускоряет Inno3D на 9%, что позволяет выйти на уровень GeForce GTX 980 и даже чуть обогнать старшего товарища.

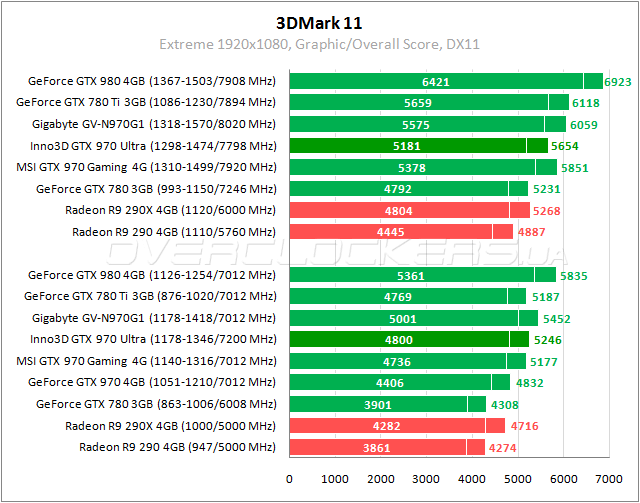

3DMark 11
Inno3D iChill GTX 970 Ultra лучше референса на 9% и на 4% слабее Gigabyte. Radeon R9 290X слабее на 12%. Бывший лидер GeForce GTX 780 Ti уступает доли процента. Разгон повышает производительность Inno3D на 8%.

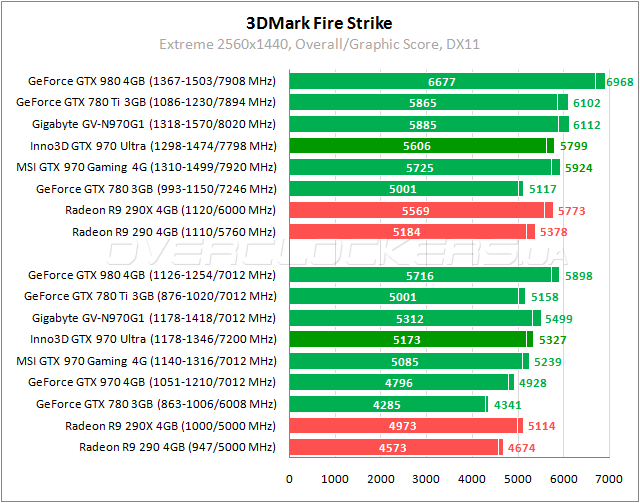

3DMark Fire Strike
Изначально Inno3D производительнее GeForce GTX 780 Ti на 3%. Такова же разница с напарником от Gigabyte. Преимущество над старшим Radeon тут лишь 4%. Разгон обеспечивает ускорение до 9%.

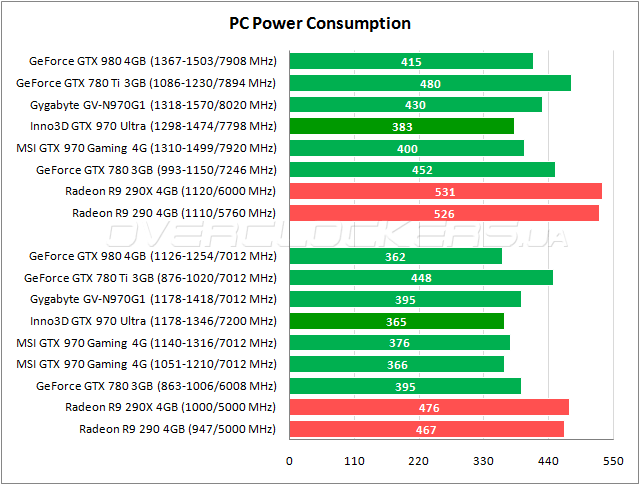

Энергопотребление
Приятный сюрприз от Inno3D. Их видеоадаптер оказался самым экономичным при начальных и повышенных частотах.
Выводы
Видеокарта Inno3D iChill GeForce GTX 970 4GB Ultra продемонстрировала ожидаемо высокий уровень производительности в номинале, примерно на одном уровне с GeForce GTX 780 Ti и немного лучше Radeon R9 290X. В разгоне результаты Inno3D ниже, чем у других версий GeForce GTX 970. Но надо брать в расчет, что остальные участники базируются на нестандартном дизайне PCB с усиленным питанием, а у iChill обычная референсная плата. При этом реальная разница между разогнанными видеокартами небольшая, и доступный разгон без проблем позволяет нагнать GeForce GTX 980. Традиционно главным преимуществом Inno3D iChill является система охлаждения. Так и в этот раз. У новинки очень низкие рабочие температуры, это самая холодная версия GeForce GTX 970. Улучшено охлаждение силовых компонентов, соответствующий радиатор обзавелся крупным дополнительным блоком, который висит на тепловой трубке и обдувается вентилятором 50 мм. Вот только с общим уровня шума не все идеально. Массивный металлический панцирь мешает нормальному притоку воздуха основным фронтальным вентиляторам и создает дополнительные акустические шумы. Его снятие позволяет во многом исправить ситуацию, но сама необходимость что-то откручивать у дорогой видеокарты для доведения ее до оптимального состояния не радует. Хотя процедура займет минимум времени. В комплекте есть нужный шестигранный ключ, а в боковом блоке есть даже прорезь для ключа напротив заблокированного винта. Так что все поправимо. Приятно отметить хорошую комплектацию с ковриком и лицензией на 3DMark. Подсветка декоративных красных элементов порадует любителей моддинга и иллюминации.
