Обзор корпуса Aerocool P7-C0 Pro

Второй корпус из топовой серии Project 7 от Aerocool носит название C0 Pro и от рассмотренного ранее С1 он отличается намного более сдержанным дизайном и меньшими габаритами. Однако, и у этой модели есть своя «фишка», которая состоит в стеклянных боковых панелях с обеих сторон и наличии в комплекте трех RGB-вентиляторов, светодиодной RGB-ленты на передней панели и хаба-контроллера для всего вышеперечисленного. В остальном же это обычный корпус формата Midi-Tower, хотя и сделанный достаточно аккуратно. Теперь обо всем в деталях.

Характеристики

Упаковка и комплект поставки

Поставляется корпус в картонной коробке с монохромной полиграфией. На фронтальной стороне упаковки есть изображение и название продукта, и описание его главных достоинств. С обратной стороны изображен лишь логотип серии. Более подробное описание преимуществ на нескольких языках и исчерпывающие технические характеристики можно обнаружить на боковинах коробки, где находятся и ручки для переноски. Защита от повреждений банальная — пластиковый пакет и два демпфера из пенопласта.

Набор запчастей кажется объемным, поскольку дополнен хабом-контроллера вентиляторов. В комплект поставки входит:

• инструкция по сборке ПК;
• металлический переходник под крестовую отвертку для стоек материнской платы;
• девять винтов для материнской платы;
• 12 винтов с крупной плоской шляпкой для монтажа 3,5″ накопителей;
• пять шестиугольных винтов для блока питания;
• 20 винтиков для 2,5″ накопителей;
• восемь длинных одноразовых пластиковых кабельных стяжек;
• контроллер вентиляторов и подсветки P7-H1;
• инструкция к контроллеру;
• клейкая двухстороння лента для монтажа хаба;
• четыре коротких одноразовых пластиковых стяжки для кабелей.

Внешний вид

Как уже упоминалось выше, дизайн у Aerocool P7-C0 Pro выполнен проще и практичнее чем у P7-C1. Передняя панель представляет собой пластиковый обод, сформированный наклонными гранями, которые образуют углубление внутрь. Большая часть фронта занята металлической вентиляционной решеткой с крупными шестиугольными ячейками, за которыми видны предустановленные вентиляторы. По периметру решетки проходит полоса светодиодной подсветки, выполненная из белой полупрозрачной пластмассы. Логотип Aerocool наклеен внизу. Угловые грани треугольные и скошены по направлению назад, что придает корпусу интересный внешний вид.

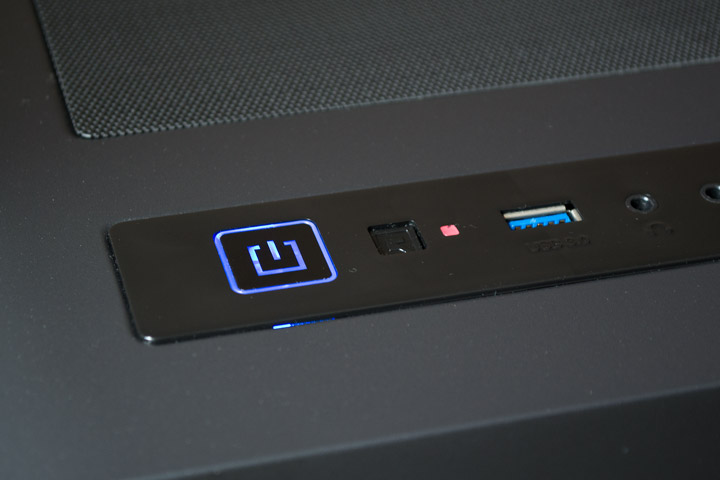

Внешние порты расположены на верхней панели впереди, на глянцевой пластиковой вставке. Тут есть большая квадратная кнопка старта системы с встроенным индикатором питания, мелкий квадратик клавиши перезагрузки, индикатор активности накопителей, два порта USB 3.0, между которыми встроены два 3,5-мм разъема аудио для наушников и микрофона.

Левая боковая панель полностью стеклянная и малопрозрачная. Спереди она закрывает боковины фронтальной пластмассовой панели. А пластиковые скосы на передних углах внезапно оказываются очень удобными при перемещении корпуса.

Держится стекло традиционно — на четырех винтах с накатанной головкой. Решение простое в плане исполнения, но не очень удобное на практике. Приходится браться руками за стекло и следить за тем, чтобы не уронить его в процессе прикручивания.

Стекло надевается на латунные стойки, поверх которых есть резиновые прокладки. К сожалению, они никак не закреплены и часто скручиваются, отпадают либо остаются в проемах панели.

Толщина каленого стекла составляет 4 мм. Панели справа и слева идентичны, и взаимозаменяемы. Прокладок на крепежных винтах нет, потому сильно затягивать их не стоит, во избежание быстрого появления царапин.

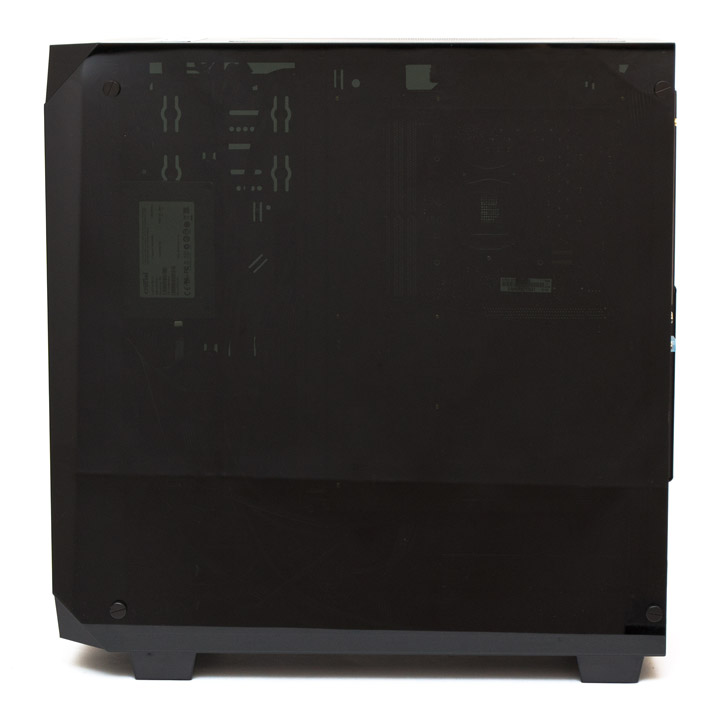

Правая боковина корпуса тоже полностью стеклянная и держится на четырех металлических винтах с накатанной головкой. С одной стороны, казалось бы, кому захочется смотреть на пучки проводов. А другой стороны, за сильной тонировкой все равно практически ничего не видно. Почти с тем же успехом можно было сделать эту панель непрозрачной.

Верхняя панель металлическая. Вентиляционная решетка, занимающая большую ее часть, закрыта мелкоячеистым металлическим пылевым фильтром, который держится на магнитных лентах.

Отверстия в решетке крупные, шестиугольной формы. Сюда можно установить два 120- или 140-мм вентилятора с выравниванием по центральной оси симметрии.

Сзади у корпуса «все как у всех». На посадочное место за решеткой справа можно установить один пропеллер формата 120 или 140 мм. Семь слотов PCI закрыты вентилируемыми многоразовыми заглушками, которые держатся на обычных винтах. Отверстие справа от слотов закрытой декоративной Г-образной металлической задвижкой, которая удерживается одним винтом с накатанной головкой.

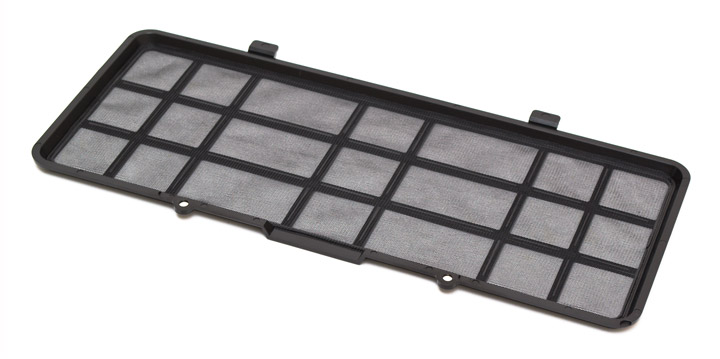

Блок питания можно установить в ориентации исключительно вентилятором вниз. Под ним в качестве защиты от пыли есть выдвижной фильтр, который сделан из мелкой сетки, наклеенной на пластиковую раму.

На дне корпуса сзади есть решетка вентиляции блока питания, а в передней части находятся отверстия с резиновыми прокладками, через которые внутри прикручивается один 3,5″ жесткий диск. Справа от отверстий есть два винта, держащие стенку корзины накопителей. Спереди, внизу фронтальной панели, есть выемка для удобства ее демонтажа.

Ножки пластиковые с резиновыми нашлепками снизу. Их высота составляет 25 мм.

Посмотрим, как устроен этот корпус изнутри.

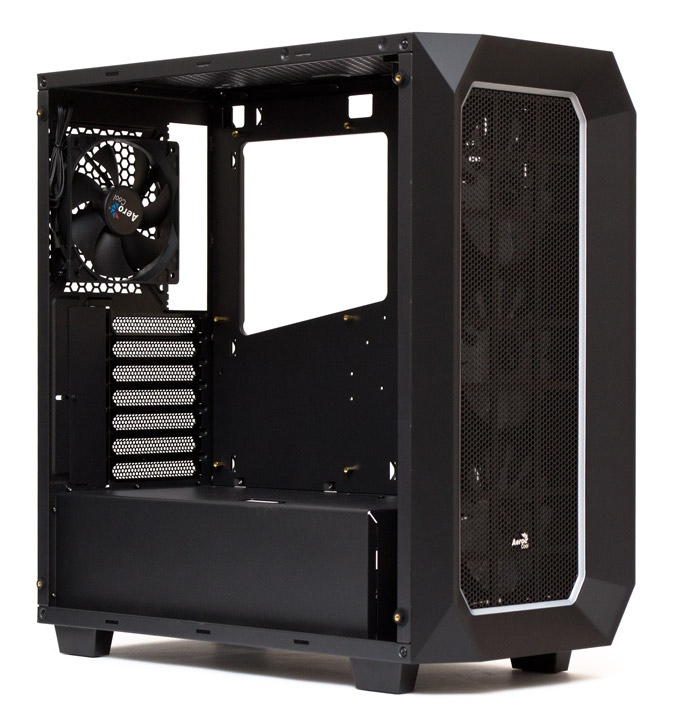

Внутреннее устройство

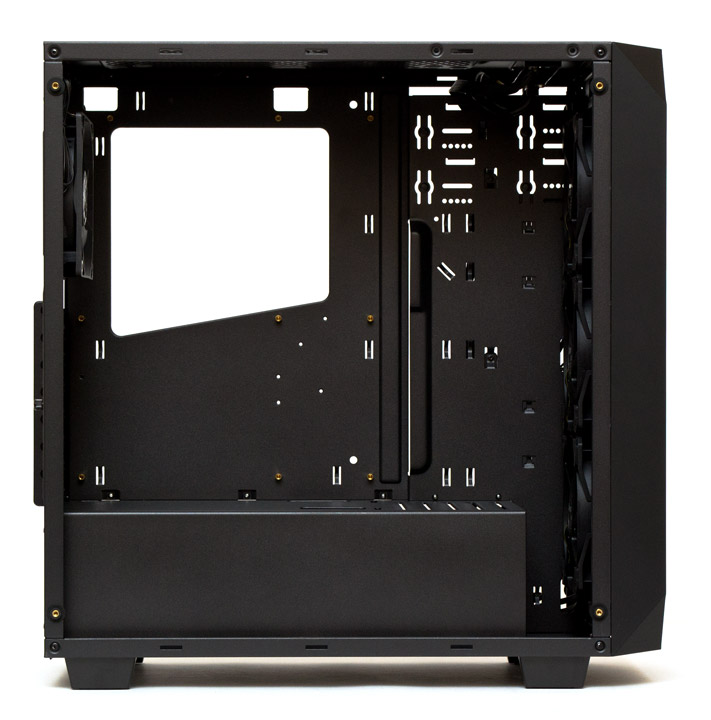

Корпус Aerocool P7-C0 Pro поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 175 мм. Возможная длина плат расширения во всех слотах равна 380 мм с учетом передних вентиляторов. В корпус помещается блок питания длиной до 225 мм с установленной снизу корзиной накопителей, либо 345 мм без нее.

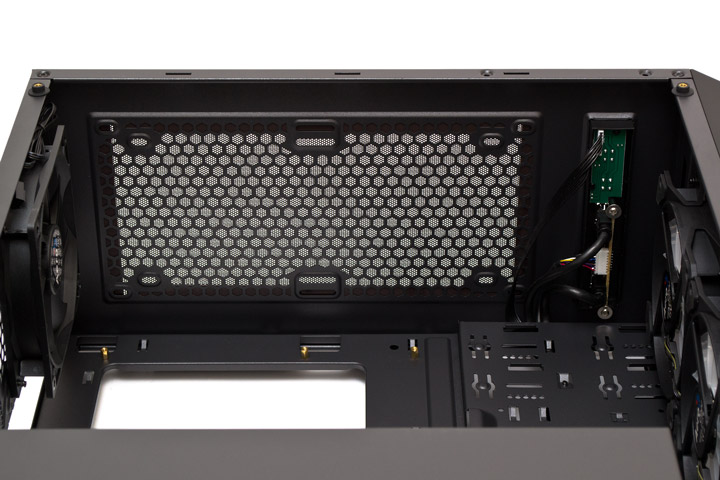

Запас пространства под верхней панелью до кромки материнской платы не превышает 30 мм. С учетом того, что отверстия для крепления вентиляторов центрированы, установить сюда радиатор СВО может быть проблематично. В большинстве случаев он будет во что-то упираться, будь то оперативная память или радиаторы силовых цепей.

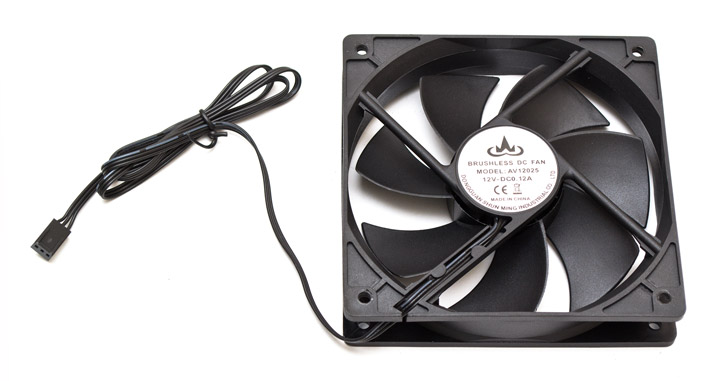

Сзади на вытяжку предустановлен 120-мм вентилятор.

Пропеллер имеет стандартную конфигурацию лопастей, подшипник в данном случае является втулкой скольжения. Вентилятор издает жужжание и потрескивание во всем доступном диапазоне — начиная со стартовых 6 В, 1000 об/мин и 43 дБ (А) и вплоть до 12 В, 51 дБ (А) и предельных 1500 об/мин. Общий уровень шума колеблется от умеренного до хорошо различимого. Зато чем он может похвастать, так это длиной трехконтактного кабеля питания — она составляет целых 720 мм. Название OEM-производителя и электрические характеристики можно прочитать на наклейке статора.

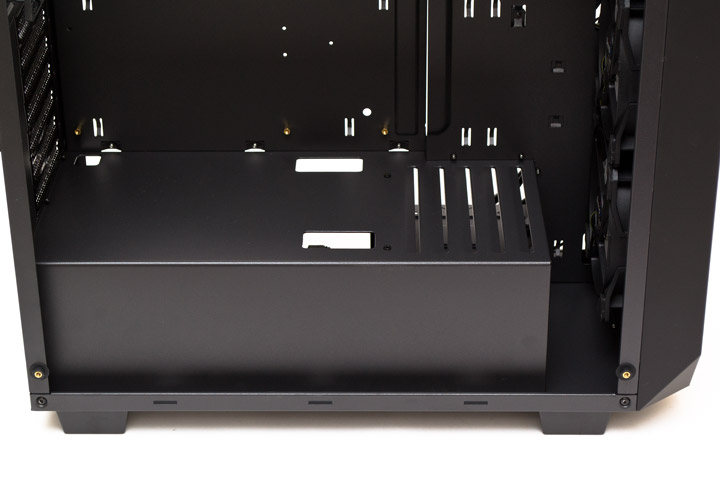

Кожух блока питания несъемный. В нем есть три отверстия разного размера для протяжки проводов и несколько прорезей для вентиляции жестких дисков. Слева от этих щелей есть два винта, удерживающие стенку корзины накопителей. Запас пространства впереди кожуха — 64 мм. Этого должно хватить для установки туда нешироких в профиль радиаторов систем СВО.

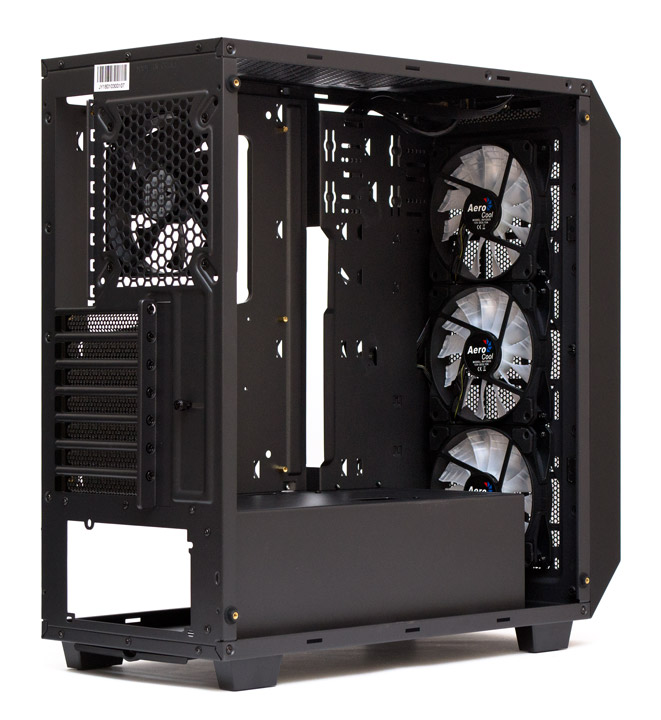

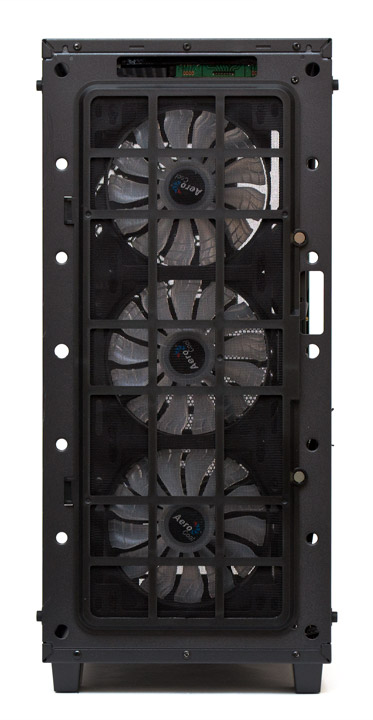

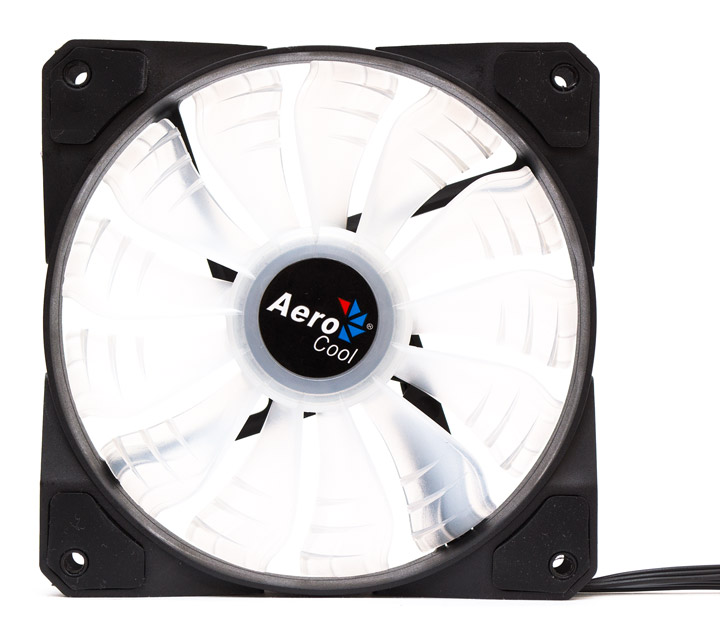

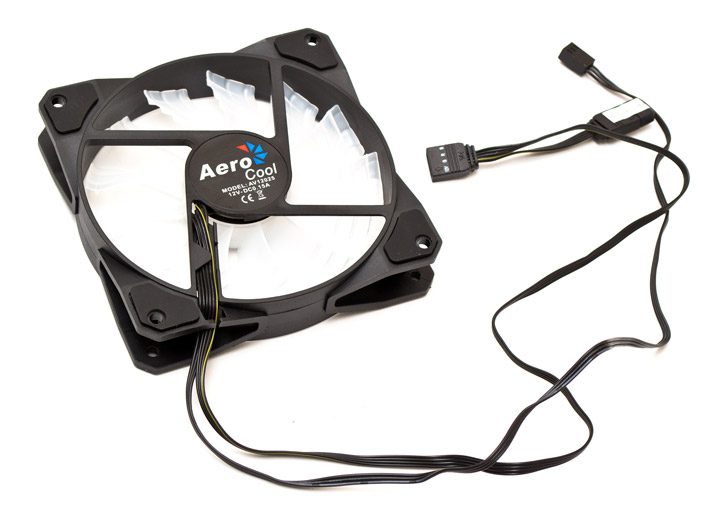

Впереди, на вдув, предустановленны три 120-мм вентилятора Aerocool P7-F12 со встроенной под ротор RGB подсветкой.

Мы уже подробно рассматривали особенности данных моделей, хаб их контроллера и программу для управления в одном из прошлых обзоров, который можно прочитать здесь. Потому не будем останавливаться на них более подробно. В целом скажем лишь, что работают они достаточно тихо и хорошо, и выглядят при включенной подсветке красиво.

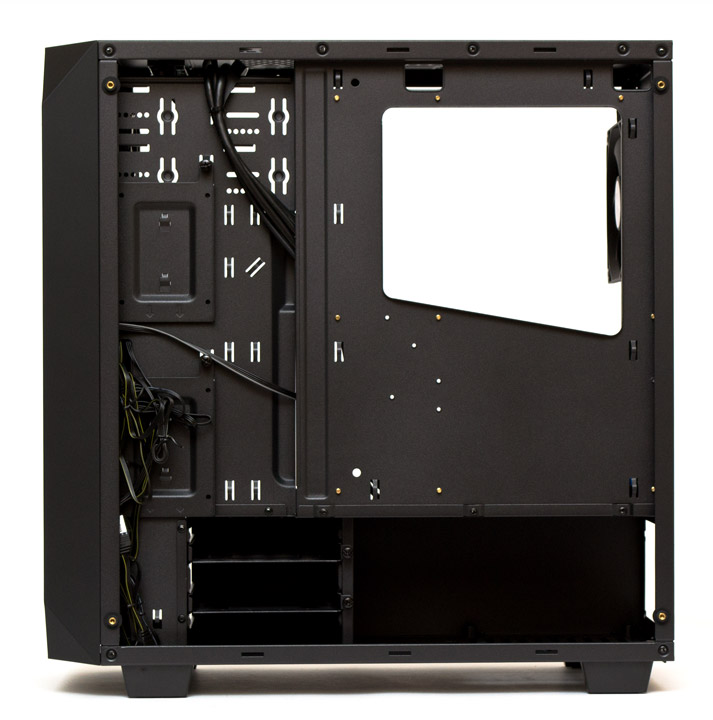

В поддоне материнской платы есть все, что требуется хорошему сборщику ПК в наше время. Большой вырез под усилительную пластину процессорного кулера, отверстия для протяжки проводов в нужных местах, и множество проушин для кабельных стяжек. Запас пространства за поддоном для укладки кабелей колеблется от 30 мм в передней части поддона, до 13 мм в задней его части.

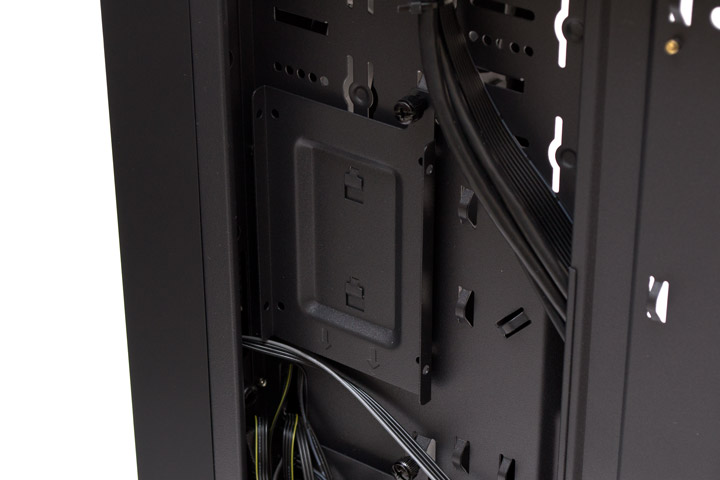

Впереди, на винтах с накатанной металлической головкой, вертикально закреплены две корзины для 2,5″ накопителей. Зафиксировать в них диски можно при помощи винтов и отвертки.

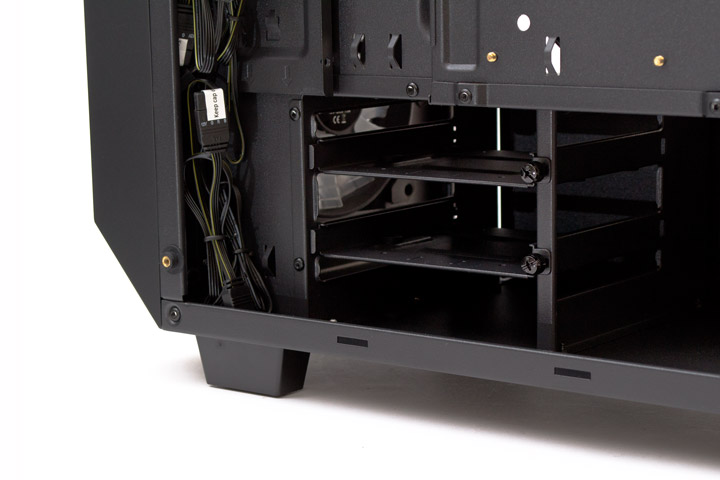

В корзину для жестких дисков можно закрепить три 3,5″ устройства. Два из них в салазки, и один на дно корпуса. Правая стенка корзины может быть демонтирована при необходимости.

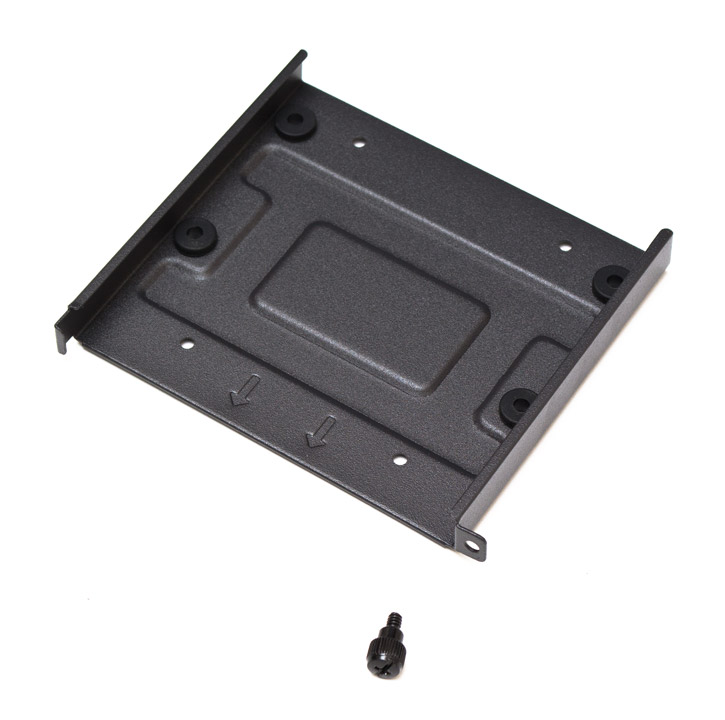

Обе салазки держатся на винтах с накатанной головкой и легко снимаются. В них можно поставить один 3,5″ или 2,5″ диск при помощи подходящих винтов, причем для жестких дисков на крепежных отверстиях предусмотрены резиновые демпферы.

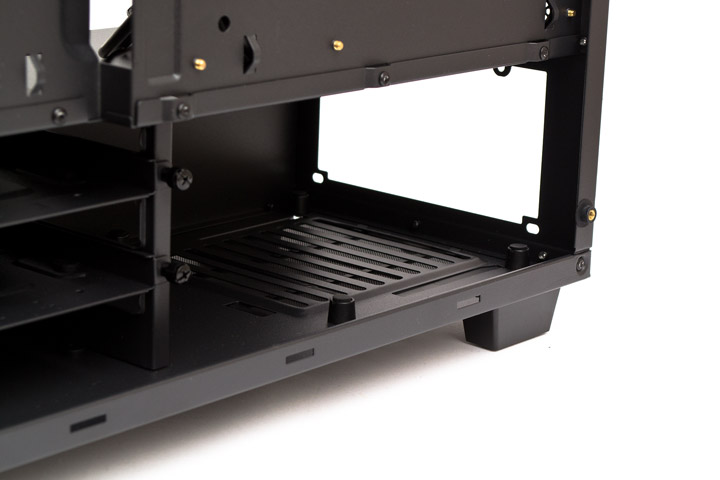

В отсеке для блока питания есть четыре пластиковые подставки под БП с резиновыми нашлепками сверху. Сюда без проблем поместится блок приличной длины, даже с учетом поворота проводов.

Передняя панель легко демонтируется, если потянуть ее за выемку снизу. К панели прикреплен кабель управления подсветкой, его обязательно следует освободить до снятия. Держится фронт на шести пластиковых «тюльпанах», а решетка на шести винтах.

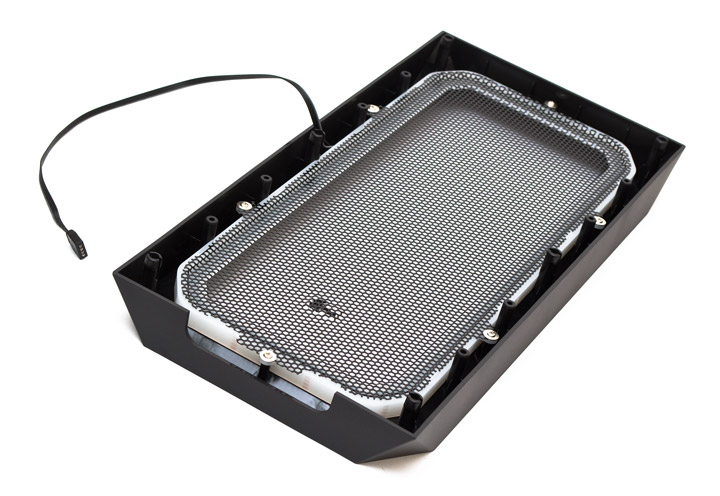

Металлическая часть передней панели закрыта легкосъемным и качественным пылевым фильтром. Рамка фильтра удерживается двумя зацепами с одной стороны и двумя магнитами с другой.

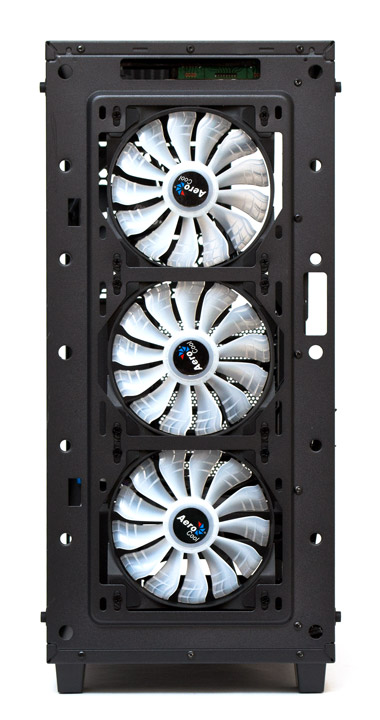

Отверстия на передней панели позволяют установить сюда три 120-мм или два 140-мм вентилятора.

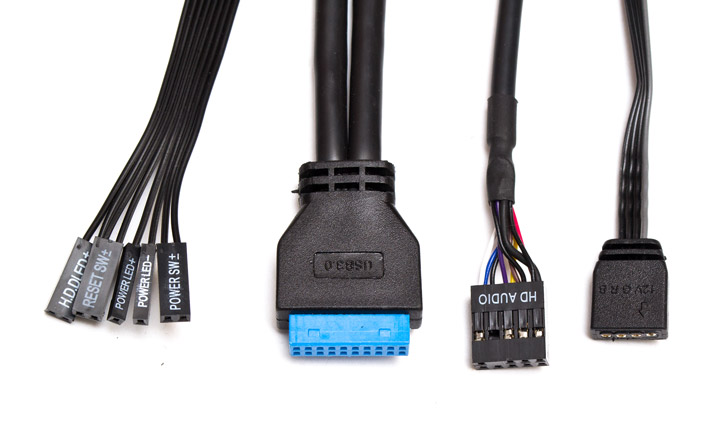

Набор проводов состоит из стандартных кабелей старта и перезапуска системы, индикатора питания и индикатора активности накопителей. Далее следует одна колодка USB 3.0, разъем HD Audio и разъем на четыре контакта (12В GRB) от фронтальной подсветки. Их длина достаточна для нормального подключения к материнской плате, а все кабеля окрашены в черный цвет.

Перейдем к сборке и тестированию системы.

Сборка

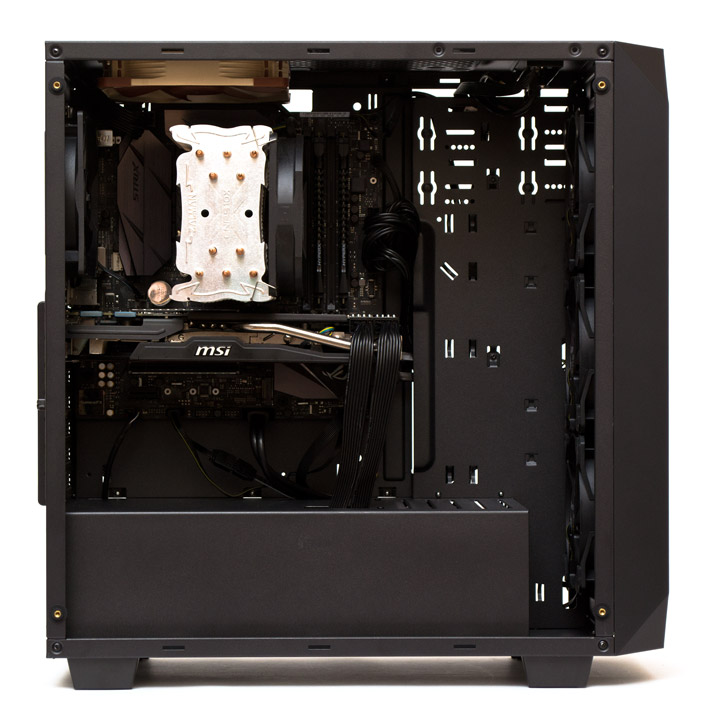

Сборка системы в корпусе Aerocool P7-C0 Pro не составит никакого труда даже для начинающего пользователя. Все компоненты легко распределяются по своим местам, а провода свободно укладываются за поддоном. Радиаторы систем водяного охлаждения оптимально устанавливать на переднюю панель, поскольку сверху могут быть конфликты с материнской платой. Всю подсветку удалось подключить в материнскую плату, без использования комплектного контроллера. Впрочем, его можно задействовать и в том в случае, если не хватает разъемов для вентиляторов.

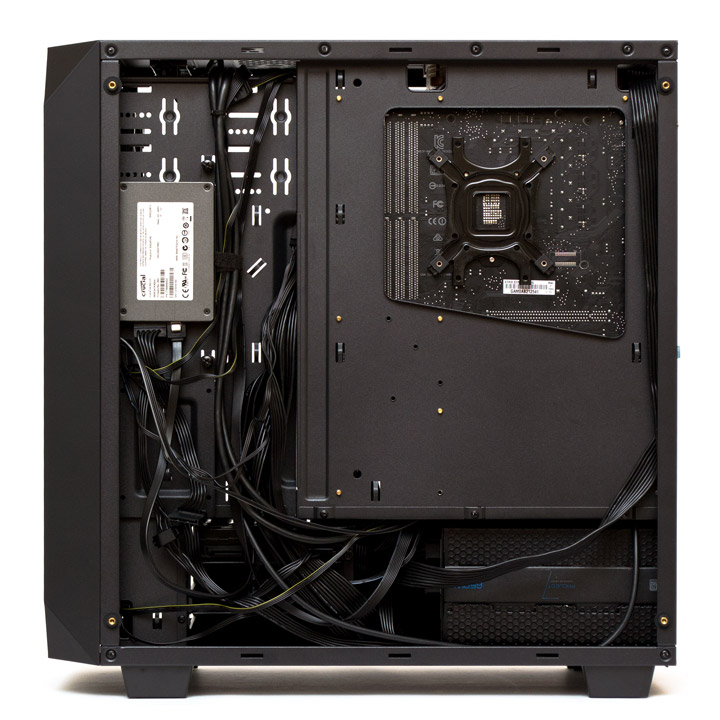

Как и ожидалось, укладка кабелей почти не просматривается через боковое стекло.

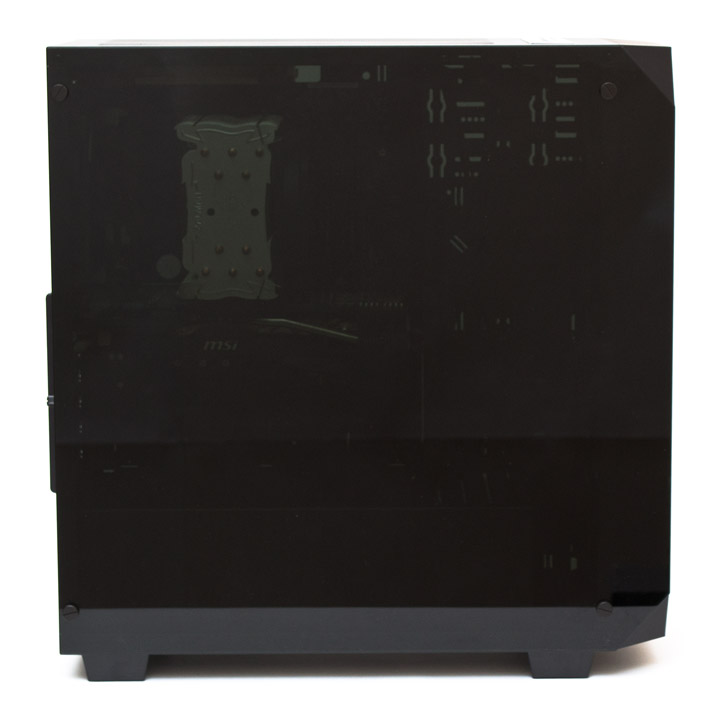

То же самое можно сказать и про систему, если рассматривать ее через левую боковую панель. Практически ничего не видно.

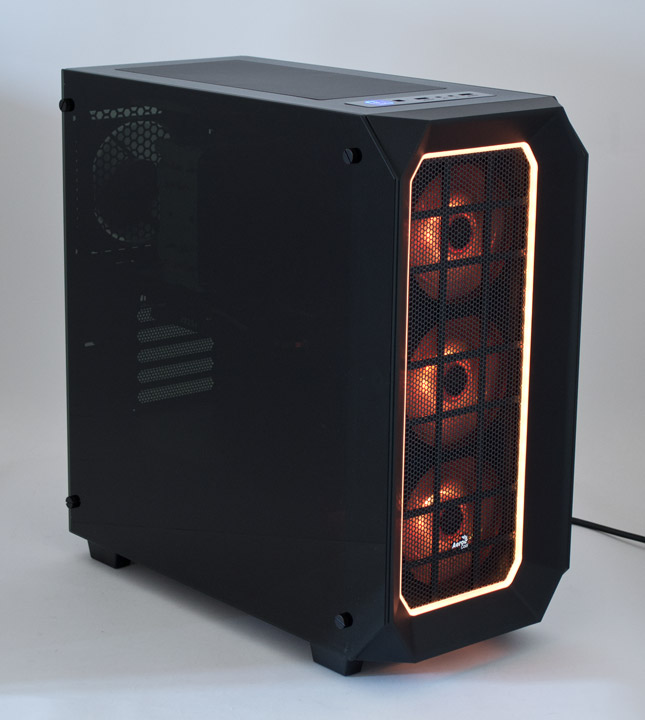

Не меняется ситуация и с включенной подсветкой. Зато сама подсветка выглядит хорошо — не слишком ярко, и обладает правильной передачей цвета.

Индикатор питания синего цвета и индикатор активности накопителей красного цвета обладают умеренной яркостью, различимы при свете и не слепят глаза в темноте.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Aerocool P7-C0 Pro использовалась следующая конфигурация:

• процессор: Core i5-6600K (3,5@4,3 ГГц, 1,325 В);
• кулер: Zalman CNPS10X Performa;
• материнская плата: ASUS STRIX Z270G GAMING (Intel Z270);
• видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
• память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
• твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: Aerocool P7-650W Platinum (650 Вт);
• дополнительный вентилятор: 1 x Noctua NF-A14 FLX, 140 мм, 1200 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 417 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. За верхнюю панель корпуса был добавлен один вытяжной 140-мм пропеллер. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

По части охлаждения внутренних компонентов с полным комплектом вентиляторов корпус Aerocool P7-C0 Pro показал себя достаточно уверено. Разрыв с открытым стендом по температуре процессора и видеокарты составляет всего 4 градуса, память и материнская плата проветриваются хуже всего на 2–3 градуса, а жесткому диску все так же лучше в корпусе под вентилятором, на что намекает выигрыш в три градуса. Таким образом, корпус хорошо проветривается в своей стоковой комплектации, а если система горячее средней, можно добавить один или два вентилятора под верхнюю панель.

Выводы

Шасси Aerocool P7-C0 Pro представляет собой хорошее предложение для тех, кому требуется внутренне просторный корпус в небольших габаритах. Внешний дизайн корпуса представляет собой нечто среднее между практичностью и эстетичной привлекательностью. Стеклянные боковые панели в данном случае нужны не столько для обзора внутреннего содержимого, сколько для придания модели более солидного вида. И стоит отметить, что стекло тут действительно выглядит более уместным и интересным, чем металл. Шасси получилось крепким и аккуратно собранным. Комплектные вентиляторы помимо RGB подсветки обеспечивают еще и хорошее охлаждение, а хаб позволяет подключить до пяти пропеллеров в случае, если на материнской плате не хватает разъемов. Кроме того тут есть пылевые фильтры во всех необходимых местах. Сборка системы здесь очень проста, что определенно понравится любителям постоянного апгрейда.

Существенных недостатков в конструкции корпуса нет. Разве что при снятии и установке боковых панелей стоит соблюдать осторожность.

В модельном ряду корпусов от Aerocool, шасси P7-C0 Pro по праву занимает достойное месте вверху списка. Оно хорошо сделано, неплохо выглядит, имеет отличную вместимость и охлаждение. Разноцветная подсветка в данном случае — лишь изюминка на торте. А тем, кому она не нужна, стоит обратить внимание на P7-C0 без приставки Pro. Он оценен приблизительно на 25 долларов меньше, поскольку не имеет в комплекте трех RGB-вентиляторов и хаба, который можно добавить потом, при необходимости, ведь все это продается по отдельности. Правда, уже за 60 долларов. Но это уже совсем другая история...
