Обзор корпуса Aerocool Quartz RGB

Два основных модных тренда в дизайне компьютерных шасси на 2018 год это использование прозрачных панелей и RGB-подсветки. Хотя пользователей, которым такое нравится, не так и много (по крайней мере, в европейской части мира), производители продолжают упорно насыщать линейки своей продукции подобными изделиями. Потому можно констатировать, что корпус под названием Aerocool Quartz RGB, который станет предметом данного обзора, выполнен полностью в духе современности. Ну что же, радует хотя бы то, что прозрачные панели у него сделаны все же из закаленного стекла, а не акрила, а за RGB-свечение отвечают только три передних вентилятора. Аналогичные по структуре модели Quartz Red и Quartz Blue, отличаются только, как понятно из названия, одноцветной подсветкой красного и синего цвета и отсутствием RGB-контроллера P7-H1 в комплекте, потому для них этот обзор тоже можно считать актуальным.

Характеристики

Упаковка и комплект поставки

Корпус поставляется в обычной картонной коробке с монохромной полиграфией на бортах. Изображение внешности шасси и некоторых его достоинств дублируется на фронтальной и тыльной стороне упаковки. С левой стороны упомянуты технические характеристики и информация о логистике. С правой стороны есть несколько пунктов о преимуществах устройства, переведенные на 12 языков. Внутренняя защита от повреждений состоит из двух качественных полиуретановых демпферов и полиэтиленового пакета, на стеклянные окна наклеены защитные пленки. Ручки для переноски на коробке отсутствуют.

В комплект поставки входят такие детали как:

• инструкция по сборке корпуса;
• инструкция по использованию контроллера;
• RGB-контроллер P7-H1;
• «липучка» для монтажа контроллера;
• шесть кабельных стяжек;
• пластиковый переходник под отвертку для монтажа стоек материнской платы;
• девять стоек материнской платы (еще четыре вкручены в поддон);
• четыре винта с пластиковой накатанной головкой для крепления 3,5″ жестких дисков;
• четыре винта с цилиндрической шляпкой для крепления 3,5″ жестких дисков;
• 11 корпусных винтов для блока питания и плат расширения;
• 25 маленьких винтов для материнской платы и фиксации 2,5″ накопителей.

Внешний вид

Внешность Aerocool Quartz RGB получилась довольно строгая и классическая, правильной прямоугольной формы и без особых изысков. Передняя панель состоит из пластиковой рамки и сплошного тонированного стекла, которое занимает почти всю ее площадь. Логотип компании наклеен снизу. Вентиляционные отверстия в виде коротких поперечных щелей спрятаны в выемки по бокам между стеклянной панелью и пластмассовой рамкой. Здесь ничего не открывается, но при необходимости фронт можно легко снять, потянув за выемку снизу. Впрочем, такая необходимость может возникнуть лишь при замене или обслуживании трех передних вентиляторов, ведь пылевого фильтра здесь все равно нет.

На верхней грани фронтальной панели расположен один порт USB 3.0, два порта USB 2.0, между которыми вставлены два 3,5-мм аудиовыхода для микрофона и наушников. Затем следует квадратная клавиша старта системы и мелкая кнопка перезагрузки. Два точечных индикатора питания ПК (синего цвета) и активности накопителей (красного цвета) расположены справа друг над другом.

Правая панель представляет собой сплошное тонированное стекло толщиной 4 мм, которое удерживается четырьмя винтами с накатанной головкой, размещенных по углам.

Винты имеют отверстие и для крестовой отвертки, потому извлекать их можно не только голыми руками. С обратной стороны шляпки наклеена резиновая прокладка, потому можно не опасаться за то, что на стекле останутся царапины при затяжке фиксаторов.

На крепежные втулки тоже надеты резиновые прокладки, потому за целостность отверстий в боковой стеклянной панели можно не переживать. Кроме того, эти демпферы частично компенсируют и вибрации, передаваемые на стекло.

Стеклянная боковая панель качественно сделана и обработана, все боковые грани отшлифованы так, чтобы не допустить порезов и сколов. Единственное, что остается мне непонятным, зачем накладывать на стекло столь сильную тонировку, за которой часто сложно рассмотреть внутреннее содержимое.

Правая боковая панель сделана из сплошного листа металла. На ней есть штампованная ручка для облечения демонтажа, и удерживается она двумя винтами с пластиковой накатанной головкой.

Внутри дверца имеет весьма неплохие ребра жесткости, которые сообщают ей хорошую устойчивость к нагрузкам на скручивание.

Верхняя панель вентилируемая, закрыта съемным магнитным пылевым фильтром, сделанным из мелкоячеистой металлической сеточки.

За фильтром скрывается металлическая решетка с сотовой структурой ячеек. Два набора крепежных отверстий на ней позволяют зафиксировать тут два 120-мм вентилятора, разместив их ближе или дальше от левой панели.

Задняя панель очень стандартная. Справа вверху есть вентиляционная решетка с предустановленным за ней 120-мм вентилятором. Посадочные отверстия для него позволяют регулировать положение рамки по высоте, смещая ее по вертикали в одну из пяти позиций. Все семь слотов расширения закрыты одноразовыми вентилируемыми заглушками. Декоративная пластина-накладка справа от слотов удерживается одним единственным корпусным винтом. Посадочные отверстия блока питания позволяют размещать его как вентилятором вверх, так и вниз.

На дне корпуса есть четыре ножки, высотой в 13 мм, подбитые мягким войлочным материалом снизу. Вентиляционные отверстия блока питания закрыты пылевым фильтром из металлической сеточки, снимать и ставить которую для очистки будет крайне неудобно, поскольку придется наклонять и поднимать корпус. В передней части находятся шляпки четырех винтов, удерживающих корзину 3,5″ накопителей.

Вентиляционная решетка блока питания имеет очень крупные продолговатые отверстия. А на боковину ножек наклеен материал, имитирующий своим внешним видом хромированный металл.

Посмотрим, как устроен интерьер корпуса.

Внутреннее устройство

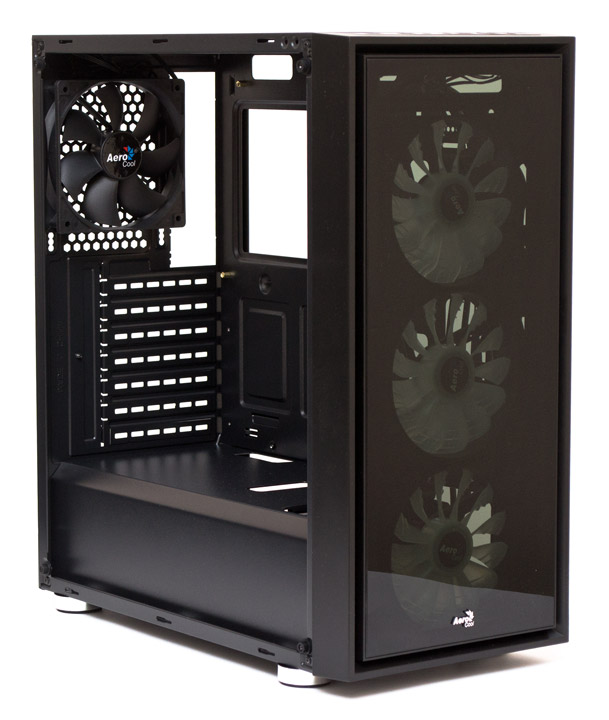

Корпус Aerocool Quartz RGB поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 165 мм по нашим замерам, хотя производитель на официальном сайте заявляет всего лишь о 152 мм. Предельная длина плат расширения — 340 мм во всех слотах, даже с учетом вентиляторов, установленных с внутренней стороны передней панели (по умолчанию, они закреплены снаружи). Оптимальная длина блока питания для установки сюда составляет от 160 до 180 мм, в зависимости от расположения передней корзины 3,5″ накопителей.

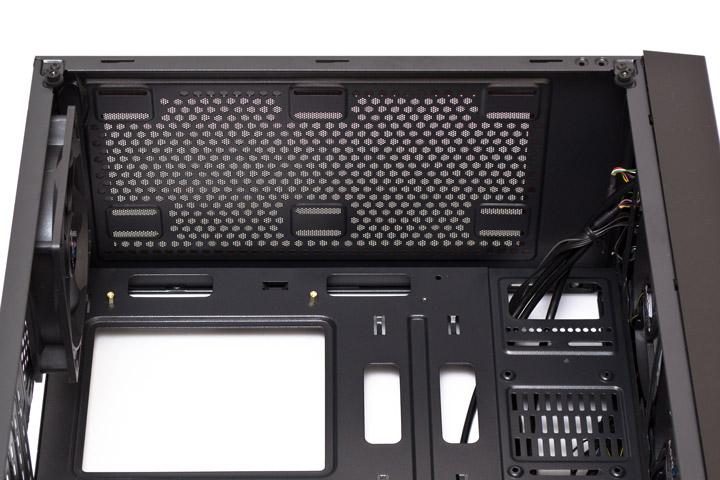

Запас пространства под верхней панелью до кромки материнской платы составляет 30 мм. В случае монтажа сюда радиатора СВО лучше использовать дальние от материнской платы крепежные отверстия, чтобы избежать конфликта с компонентами на ней.

На задней панели предустановлен на выдув 120-мм вентилятор черного цвета. Все слоты расширения имеют одноразовые выламываемые заглушки. Крепление плат осуществляется отверткой с помощью комплектных корпусных винтов.

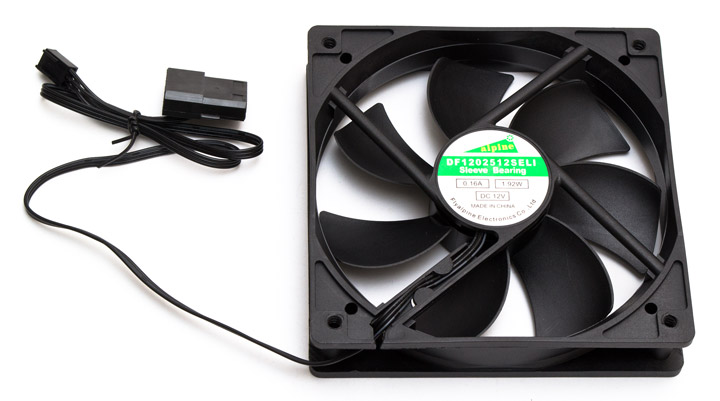

Задний вентилятор имеет стандартную конфигурацию семи лопастей и обычную рамку. Подшипник втулочный, максимальная скорость составляет 1000 об/мин при 39 дБ (А) шума. При 7 В получаем 600 об/мин и 35 дБ (А), а на стартовых 5 В —  400 об/мин при 34 дБ (А), что является бесшумным уровнем звучания, если бы не легкие паразитные призвуки из района подшипника. Длина черного спаянного в одну ленту кабеля составляет 610 мм до трехконтактного разъема и еще 50 мм до следующего за ним сквозного «молекса». Подключать к питанию, напоминаю, можно только один из них и никогда — оба одновременно.

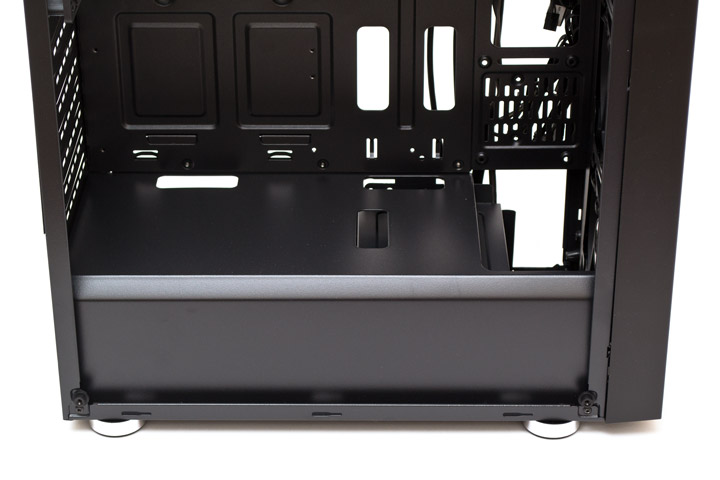

Нижняя часть корпуса закрыта несъемным металлическим кожухом, в котором есть три прямоугольных отверстия для протяжки и подключения проводов и один крупный вырез спереди, шириной в 60 мм.

Впереди установлены три нагнетательных 120-мм вентилятора. На поддоне материнской платы, слева от них можно закрепить при помощи винтов два 2,5″ накопителя.

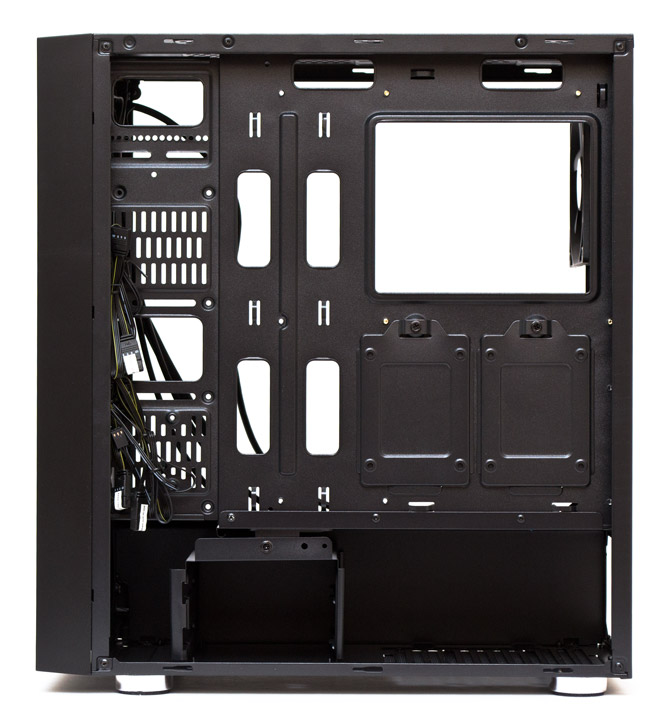

Поддон материнской платы имеет вырез под усилительную пластину процессорного кулера и восемь отверстий для протяжки и подключения проводов. Для фиксации кабельных стяжек есть десять проушин. Запас пространства для укладки проводов по ширине от поддона до боковой дверцы составляет 20 мм. Под вырезом для усилительной пластины с помощью обычных винтов (по одному на каждую) закреплено два лотка для 2,5″ накопителей, которые привинчиваются туда четырьмя мелкими винтиками.

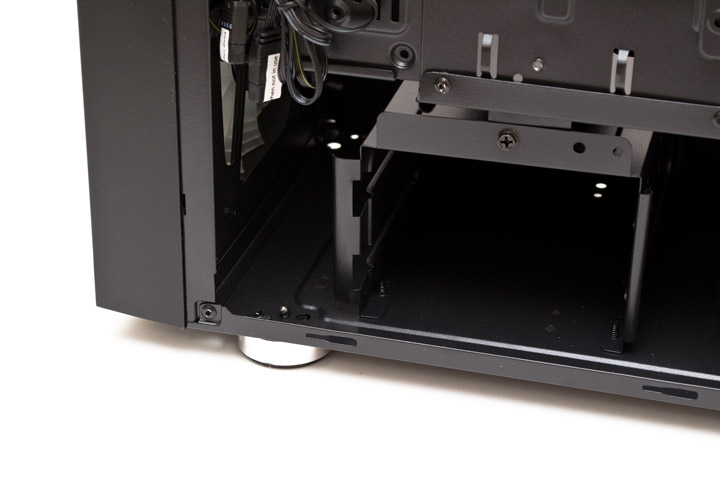

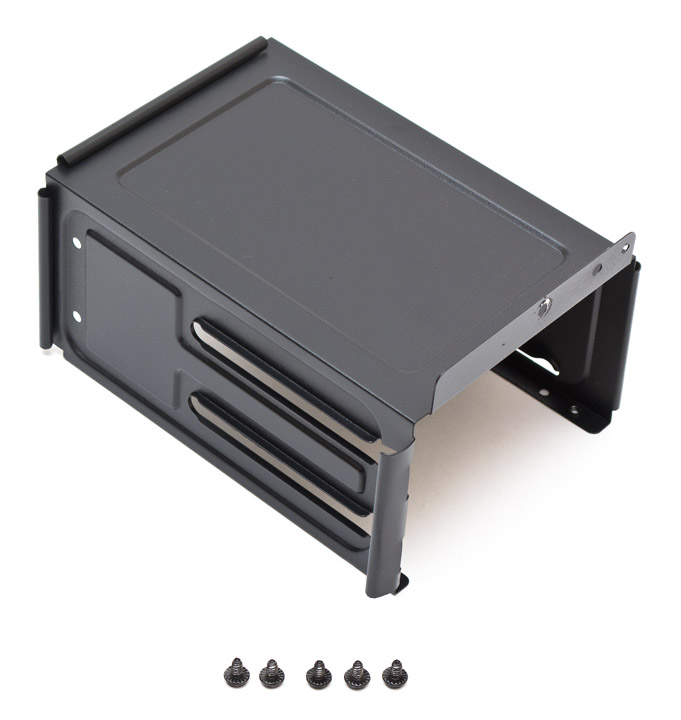

Корзина для накопителей может принять два 3,5″ жестких диска. Салазок тут не предусмотрено, установка производится с помощью комплектных винтов. Корзина съемная. В стандартной позиции она оставляет 55 мм пространства со стороны передней панели и позволяет поставить блок питания не длиннее 160 мм. Если переместить ее вперед, то спереди останется 30 мм, зато сзади уже можно будет уместить 180-мм по длине БП.

Держится корзина на четырех винтах снизу и одном сверху. Если снять ее полностью, впереди для радиаторов СВО остается 60 мм, а блок питания можно ставить практически любой длины и свободно размещать кабеля от него.

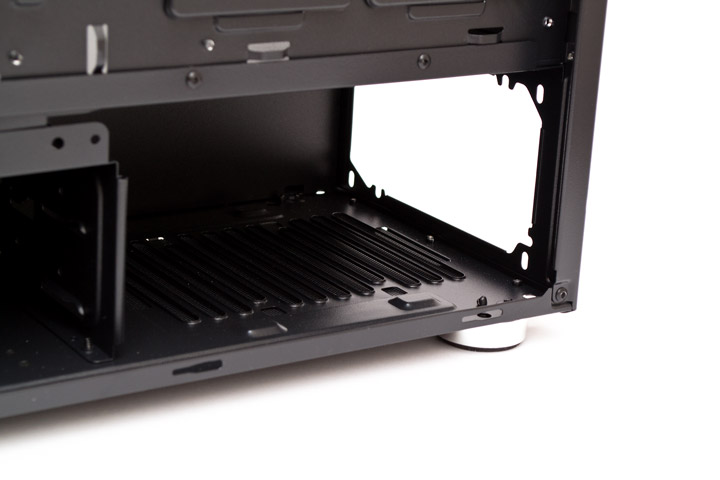

Никаких демпферов в отсеке блока питания не предусмотрено.

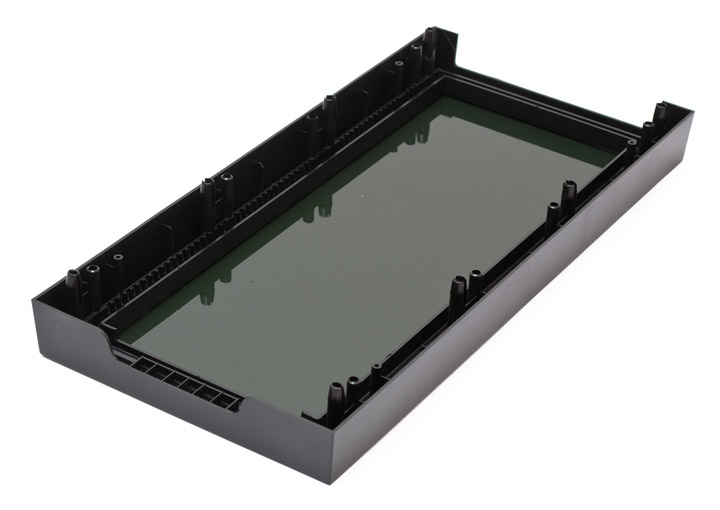

Передняя панель демонтируется очень легко, если потянуть ее за выемку снизу. Никаких кабелей к ней не прикреплено. Держится она на восьми пластиковых креплениях типа «тюльпан». Стекло просто приклеено к пластиковой рамке по ободу.

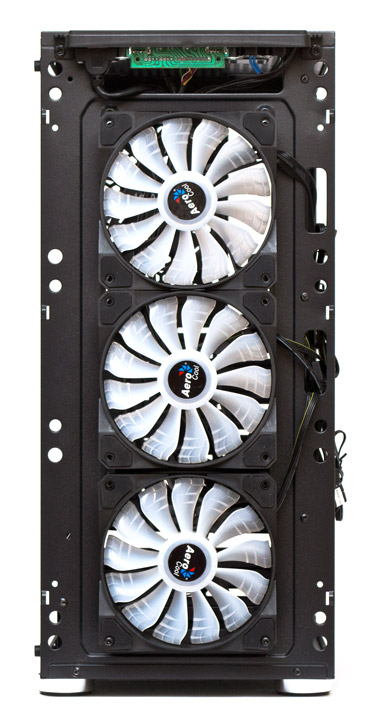

Так выглядит передняя панель без стеклянного фронта. Интересно, что два верхних 120-мм вентилятора держатся на шурупах, вставленных изнутри, а нижний закреплен шурупами только в двух верхних отверстиях, а в двух нижних — при помощи длинных винтов. Это нелогично только на первый взгляд, ведь там расположен кожух и корзина накопителей, и завинтить шуруп изнутри конечно можно было бы, но с большими затратами лишний усилий.

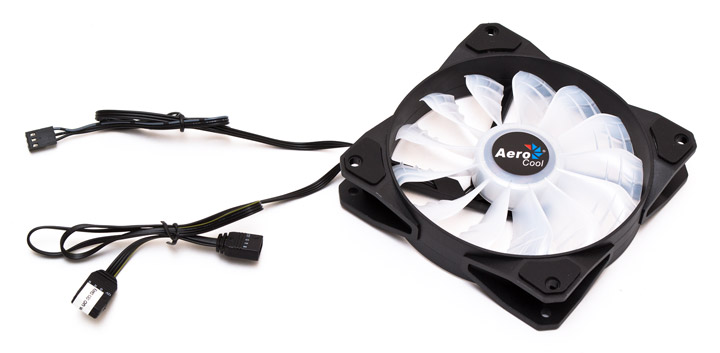

Установленные здесь вентиляторы — это Aerocool P7-F12 RGB 12cm Fan, которые мы уже подробно рассматривали в отдельном обзоре, потому лишь напомним отдельные их особенности. Вентилятор имеет круглую черную рамку, к которой прикреплены монтажные проушины с наклеенными на них резиновыми демпферами. Крыльчатка состоит из 13 полупрозрачных лопастей и довольно просто снимается. Подшипник гидравлический, с заявленной наработкой на отказ в 60000 часов. Из пропеллера выходит два раздельных кабеля: один трехконтактный, отвечающий за питание, длиной в 425 мм, а второй, четырехконтатный, нужен для подачи RGB-сигнала. Он имеет длину 445 мм до разъема «мама» и еще 60 мм до разъема «папа» (прикрытого крышечкой, во избежание короткого замыкания). Разъем «мама» используется для подключения к контроллеру, а «папа» — для параллельного соединения других RGB-вентиляторов или лент. Подсветка красивая, равномерная, с хорошим запасом по яркости и корректной цветопередачей на 16,8 млн. цветов.

Стартовое напряжение крыльчатки — 7 В и 850 об/мин. Приблизительно с 1100 об/мин становится хорошо различимым аэродинамический шум от лопастей, а на максимальных 1200 об/мин он только усиливается.

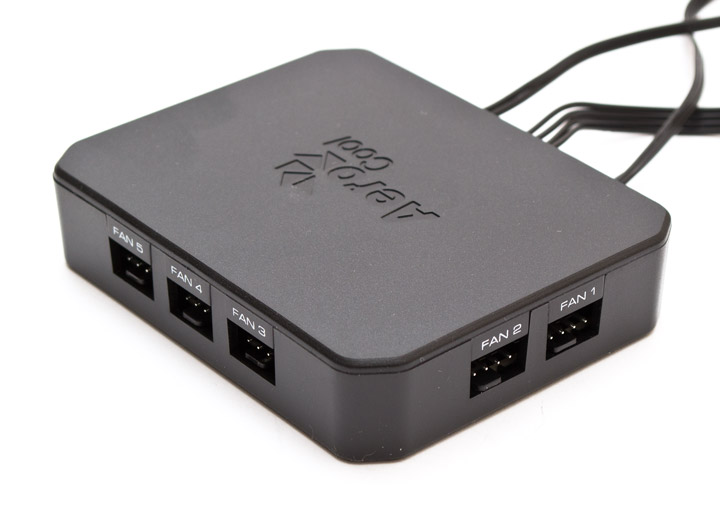

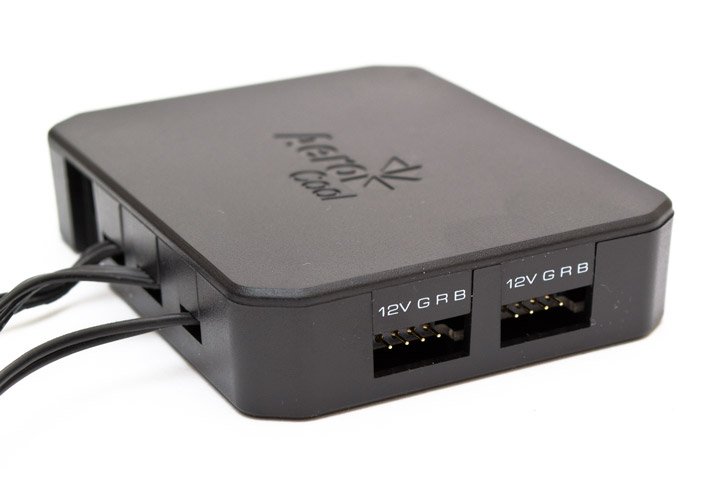

В комплекте с корпусом поставляется RGB-контроллер P7-H1. На верхней и левой грани устройства есть пять пронумерованных четырехконтактных разъемов для подключения вентиляторов. Суммарная мощность всех каналов — 18 ватт. Сам по себе контроллер не может регулировать скорость вентиляторов, но считывает ШИМ-сигнал с пропеллерного разъема материнской платы и передает его на все подключенные вентиляторы, изменяя их скорость, независимо от того, имеют они четыре или три контакта. На правой грани контроллера есть два разъема для подключения четырехконтактных колодок RGB. Еще раз стоит напомнить о необходимости соблюдать полярность соединения, ведь защиты от неправильного включения нет. Максимум по мощности, который можно сюда подключить составляет 24 ватта.

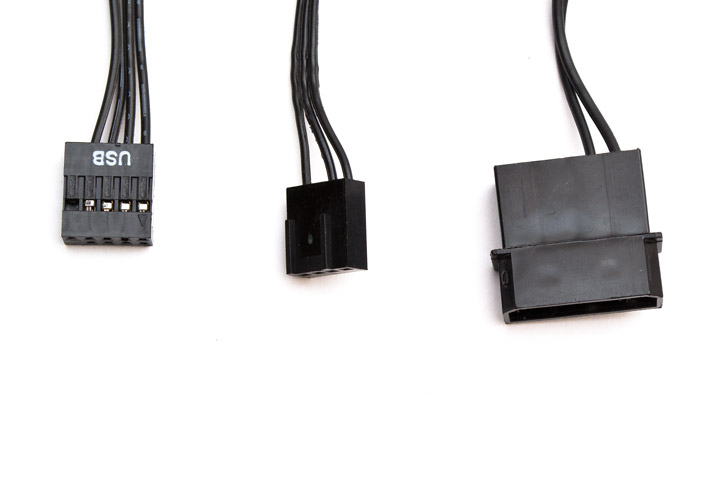

На нижней грани контроллера есть три несъемных шнура — USB-колодка, четырехконтактная колодка для включения в материнскую плату, «молекс» для подачи питания, и три двухпозиционных переключателя. Переключатели можно выставить в восьми комбинациях, задав механически порядковый номер для данного контроллера. Это нужно для того, чтобы можно было подключить до восьми подобных устройств одновременно к материнской плате, и организовать RGB-вечеринку, используя родное программное обеспечение.

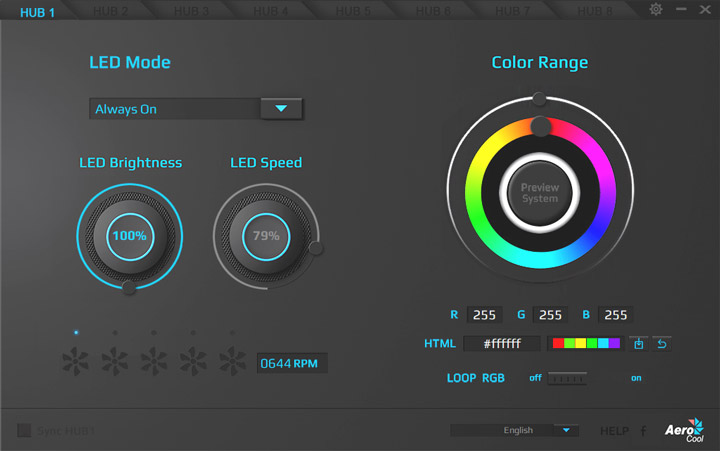

Aerocool P7-H1 управляется собственным программным обеспечением P7-S1 RGB Software, которое можно загрузить с официального сайта. Устанавливается оно только в случае, если контроллер подключен к материнской плате. Из опций доступно три световых эффекта — постоянное свечение, дыхание или пульсация. Автоматическая смена спектра цветов активируется нажатием на LOOP RGB On. Регулируется яркость и скорость смены эффекта в пределах от 10 до 100%. Отслеживается скорость пяти вентиляторов — их нужно переключать вручную, щелкая по изображению лопастей. В палитре ползунками выбирается цвет и его насыщенность, задействовать изменения можно нажатием кнопки Preview System. Кроме того, цвет можно задавать RGB- или HTML-кодом вручную. Полностью отключить подсветку можно, задав значения R 0, G 0, B 0, специальной кнопки для этого не предусмотрено. Справа от палитры из шести цветов находится клавиша «сохранить» и «отменить». Если нажать первую из них, то выбранный профиль цвета сохранится в один из шести слотов. Вверху находятся вкладки, щелкая по которым можно переключать все присоединенные контроллеры подсветки. Нажав на шестеренку в верхнем правом углу можно проверить обновление программы. Внизу слева есть клавиша синхронизации контроллеров. Язык интерфейса пока что доступен только английский.

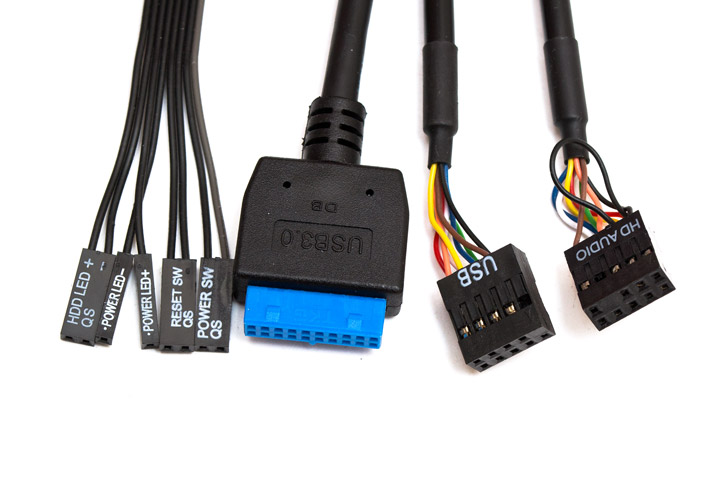

В набор кабелей от корпуса входят: стандартные провода от кнопок запуска и перезагрузки системы, индикаторов питания и работы накопителей, колодка USB 3.0, колодки от портов USB 2.0 и HDAudio. Все шнуры имеют достаточную для нормального подключения к материнской плате длину.

Перейдем к сборке и тестированию системы.

Сборка

Сборка системы в корпусе Aerocool Quartz RGB производится довольно просто. Единственное замечание состоит в том, что жесткие диски нужно привинчивать до монтажа блока питания, иначе потом дотянуться до винтов справа будет очень и очень сложно. Порядок монтажа диска таков: на его левую сторону накручиваем два металлических винта с цилиндрической головкой, вставляем в корзину и потом прикручиваем с правой стороны винтами с пластиковой накатанной головкой.

С укладкой проводов тоже возникли определенные сложности, но исключительно по причине их количества. В конечном итоге их удалось распределить так, чтобы они не мешали закрыть правую боковую дверцу.

Целиком ожидаемо, что рассмотреть что-либо внутри, кроме кулера, через сильно тонированное стекло оказалось невозможно. Сомневаюсь, что даже дополнительное освещение внутри поможет сильно исправить эту ситуацию.

Зато передние RGB вентиляторы выглядят просто замечательно. Надеюсь, что и в плане своей основной функции, а именно — прокачки воздуха они справляются так же хорошо.

Индикаторы питания и активности накопителей яркие, и слепят, если смотреть на них под прямым углом.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Aerocool Quartz RGB использовалась следующая конфигурация:

• процессор: Intel Core i5-6600K (3,5@4,3 ГГц, 1,300 В);
• кулер: Zalman CNPS10X Performa;
• материнская плата: ASUS STRIX Z270G GAMING (Intel Z270);
• видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
• память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
• твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: Aerocool P7-650W Platinum (650 Вт);
• дополнительные вентиляторы: 1 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.0.4 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 27 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 415 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. В корпус сверху на вытяжку был установлен один дополнительный 120-мм пропеллер. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Как видим, и здесь использование стекла и RGB-подсветки никак не помогло улучшить ситуацию с вентиляцией. Aerocool Quartz по всем параметрам уступил открытому стенду, несмотря на почти полный комплект бортовых вентиляторов. Отставание по температуре процессора составило 12 градусов, для видеокарты — 8 градусов, 7 и 6 соответственно для оперативной памяти и материнской платы и 4 для жесткого диска. Это не то чтобы фиаско, но ставить сюда мощные системы в разгоне явно не стоит.

Выводы

Красивый и горячий — именно так можно охарактеризовать Aerocool Quartz RGB по результатам его пристального изучения и тестирования. К позитивным моментам этого корпуса можно отнести хорошую вместимость и совместимость с крупногабаритными современными компонентами, вменяемое качество сборки и подгонки деталей, наличие «настоящего» закаленного стекла на месте боковой и передней панели, почти полный комплект бортовых вентиляторов с очень красивой подсветкой и RGB-контроллер в комплекте для тех, кто еще не обзавелся материнской платой, способной самостоятельно управлять подсветкой.

Из негатива отмечу почти непрозрачное боковое окно, отсутствие пылевых фильтров спереди и явные проблемы с вентиляцией. Единственный способ в данном случае хоть как-то исправить ситуацию с доступом воздуха спереди, это перенести все три передних вентилятора во внутреннюю часть металлической передней панели. Будет смотреться не так красиво, зато температура упадет на пару градусов. Кроме того, снижению температуры процессора может сильно поспособствовать установка радиатора СВО спереди или сверху, которая избавит его от необходимости охлаждаться разогретым воздухом видеокарты.

Aerocool Quartz RGB — это красивый и хорошо собранный корпус со слабой вентиляцией, который может быть рекомендован для установки систем малой и средней тепловой мощности.
