Корпус ASUS TUF Gaming GT502 поддерживает в вертикальном положении материнские платы форматов ATX, MicroATX и Mini-ITX. Максимальная высота охлаждения процессора составляет 163 мм. Максимальная длина для видеокарт фактически равна 440 мм (заявлено производителем — 400 мм). Длина блока питания может составлять до 200 мм.
Запас пространства под верхней панелью до края материнской платы составляет 72 мм. Сюда станет три вентилятора типоразмера 120 мм или два по 140 мм, или системы жидкостного охлаждения формата 120, 140, 240, 280 и 360 мм.
Для большего удобства монтажа верхняя корзина вентиляторов снимается. Для этого нужно выкрутить два винта.
На задней панели есть место для вентилятора или радиатора формата 120 мм. Для крепления карт расширения во всех восьми слотах предусмотрены обычные винты. При необходимости вместо заглушек можно поставить комплектный переходник на три слота для вертикального монтажа видеоадаптера. Шлейф удлинителя PCI-E в комплект не входит.
На нижней панели корпуса имеется отдельная съемная рамка, которая держится на двух зацепах и двух винтиках. К ней можно прикрепить три 120-мм вентилятора или два 140-мм пропеллера или радиатор СЖО на 120, 140, 240, 280 и 360 мм. Либо через комплектные лотки крепления сюда устанавливается до трех 2,5” дисков, или один 3,5” и два 2,5” накопителя, или же до двух 3,5” жестких дисков.
На передней панели установить ничего не выйдет. Но сбоку от нее, на поддоне материнской платы, закреплены те же три лотка, к которым винтами прикручиваются накопители. Если их снять, то на свободные места можно установить либо до трех 120 мм вентиляторов, либо радиатор формата 120, 240 или 360 мм. Если радиатор и пропеллеры в сборе по толщине будут меньше 60 мм, они даже не попадут в плоскость видеокарты и не будут потенциально с ней конфликтовать. Кстати, в комплекте есть магнитная раскладная ножка для поддержания больших видеокарт. Ее можно закрепить где угодно.
За поддоном материнской платы этого корпуса можно найти много интересного, кроме огромного выреза для усилительной пластины процессорного кулера и четырех прорезиненных отверстий. Если заполнить здесь все посадочные места, все будет достаточно плотно. Но пойдем по порядку.
Посадочное место блока питания вертикальное и находится сзади снизу. На поддоне сбоку наклеена мягкая прокладка. Снизу стоит опорная стойка для БП, ориентировать его можно только в сторону ближней боковой панели. Оптимальная длина блока, чтобы ничему не мешать, не должна превышать 200 мм.
В передней нижней части корпуса на двух винтах с накатанной головкой держится корзина накопителей.
В корзину винтами можно закрепить один 2,5” или один 3,5” накопитель. К сожалению, без вибрационных демпферов.
Верхняя боковая рамка тоже съемная. Держится на четырех винтах и имеет две верхние петли, позволяющие отклоняться в сторону. На рамку можно повесить: 1) три 120-мм или два 140-мм вентилятора; 2) или радиатор в сборе с вентиляторами формата 120, 140, 240, 280 или 360 мм; 3) или три накопителя формата 2,5” или 3,5” через комплектные лотки. С рамкой и установленной СЖО максимальный запас пространства позади поддона составляет до 30 мм в задней части. Допустимая толщина СЖО — 58 мм. Без рамки запас пространства достигает от 85 мм до 60 мм в передней части поддона.
К каждому из трех лотков винтами можно прикрутить по одному накопителю формата 2,5” или 3,5”. Каждый лоток держится на четырех винтах с квадратной посадкой 105х105 мм по центрам отверстий.
Если планируется устанавливать радиатор СЖО вертикально в передней части поддона изнутри, учтите, что сюда поместятся только 120-мм и 240-мм модели. И то при отсутствии бокового радиатора.

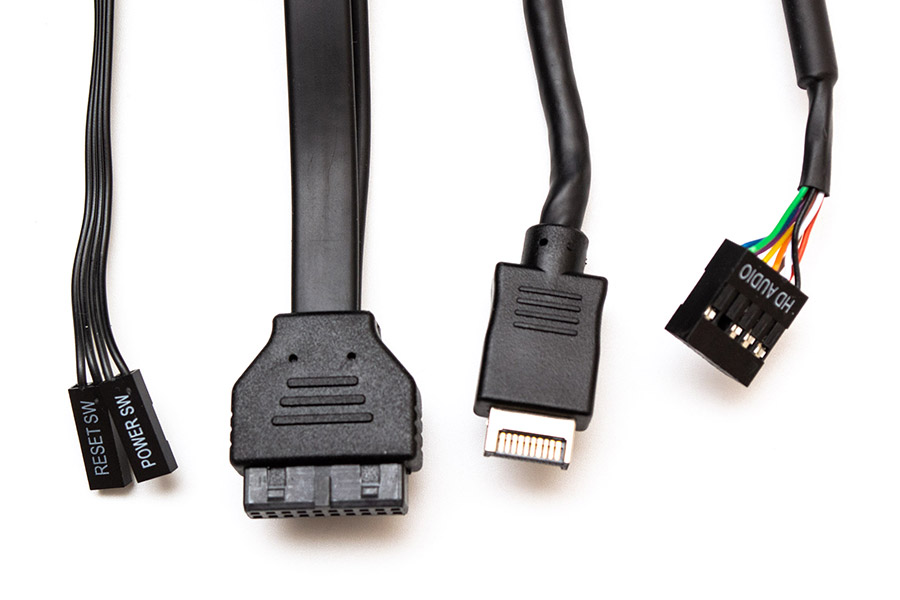

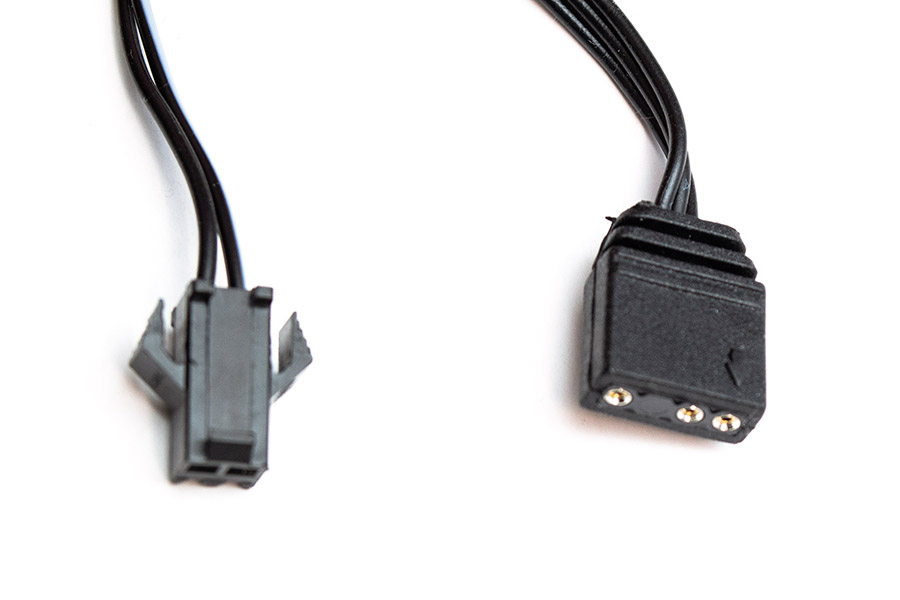

Среди кабелей корпуса есть два провода от кнопки запуска и перезагрузки ПК, колодка USB 3.2 Type А, разъем USB 3.2 Type C и колодка HD Audio. Отдельно есть выход +5VDG для подключения подсветки логотипа и провод с удлинителем от кнопки переключения подсветки. Все кабели достаточной для подключения длины и окрашены в черный цвет.
Перейдем к сборке системы и тепловым испытаниям.
