Внутреннее устройство

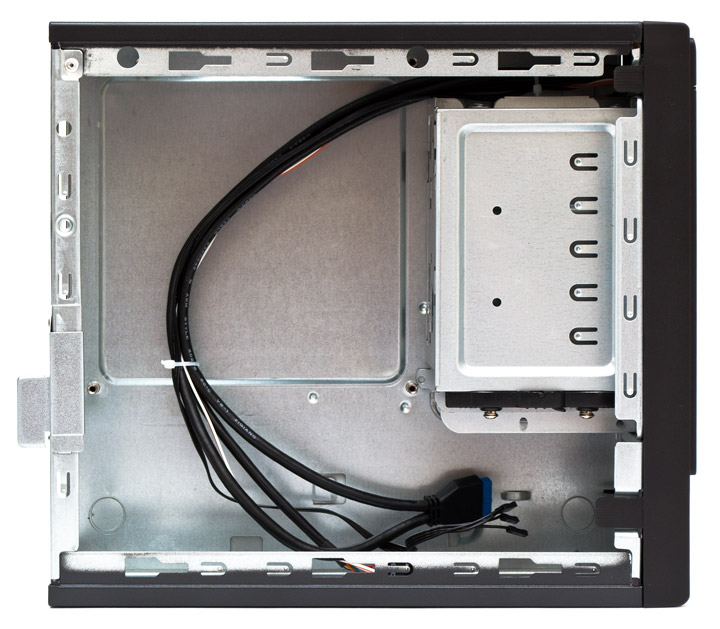

Chieftec FI-03B поддерживает установку материнских плат исключительно формата Mini-ITX (170 х 170 мм). Заявленная производителем допустимая высота процессорного кулера составляет 65 мм. По факту максимум тут составляет 70 мм, но это в упор к крышке, а ведь нужен еще запас пространства для забора воздуха. Возможная длина низкопрофильной однослотовой платы расширения находится в пределах 175 мм. А с точки зрения производителя ее длина не должна превышать 160 мм. Длина TFX блока питания аналогичная допустимой длине платы расширения — не более 175 мм.

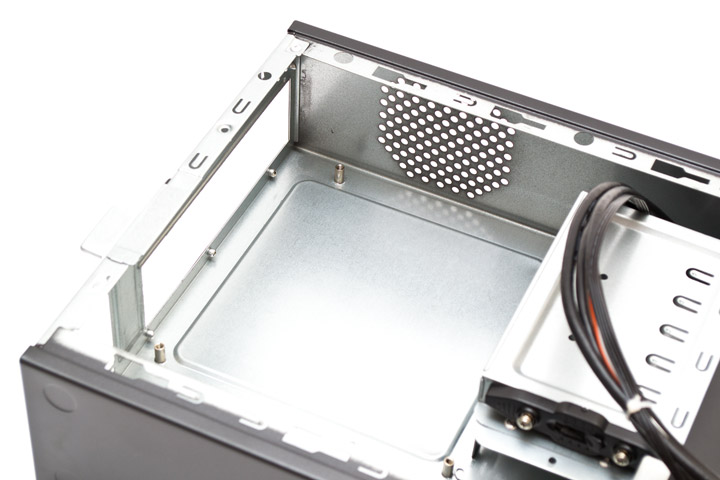

В задней верхней части корпуса находится место для установки материнской платы. Четыре стойки для нее уже вкручены в поддон.

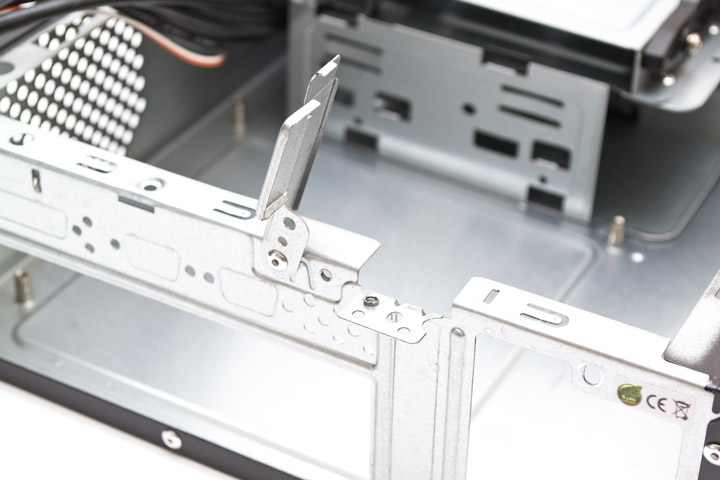

Подъемная задвижка прикрывает место крепления платы расширения. Очевидно, что она имеет сугубо антивандальное назначение, не давая извлечь плату при закрытой крышке корпуса.

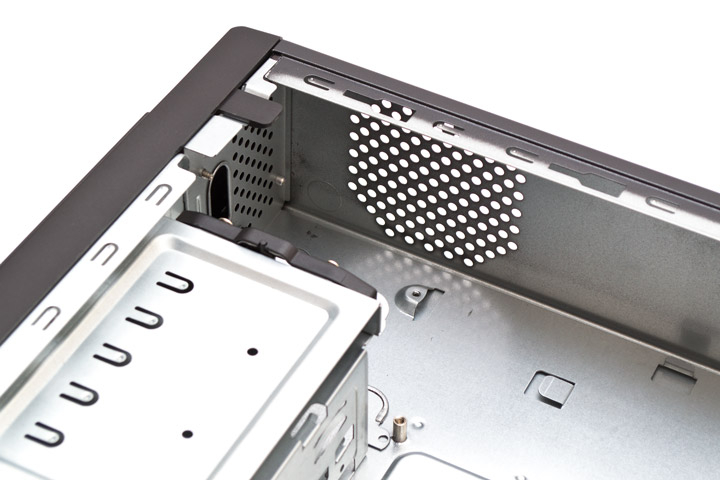

В этом месте крепится блок питания формата TFX. Возможен только один вариант ориентации — вентилятором вверх. Следует отметить, что плата расширения при установке окажется довольно близко от вентиляции БП, потому подбирать ее габариты следует осмотрительно.

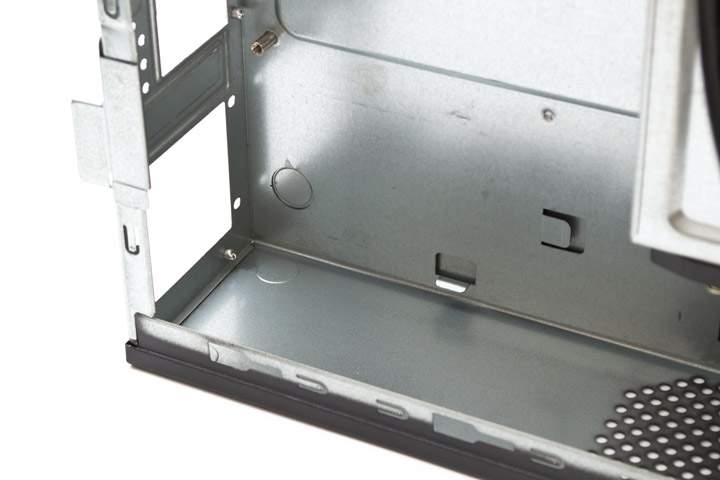

Нижний передний угол корпуса может быть использован в качестве места для укладки лишних проводов. Хотя тут и есть вентиляционная решетка, поставить на нее пропеллер не удастся.

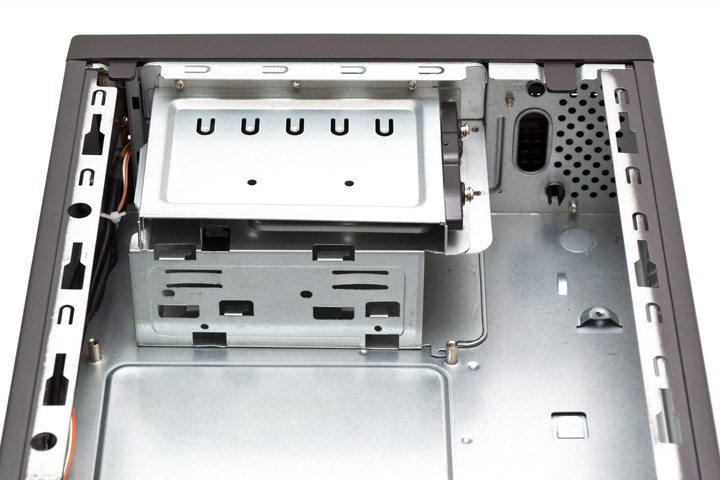

Все корзины накопителей собраны в передней верхней части шасси. В нее можно установить по одному 2,5″ и 3,5″ диску и тонкий 5,25″ оптический привод.

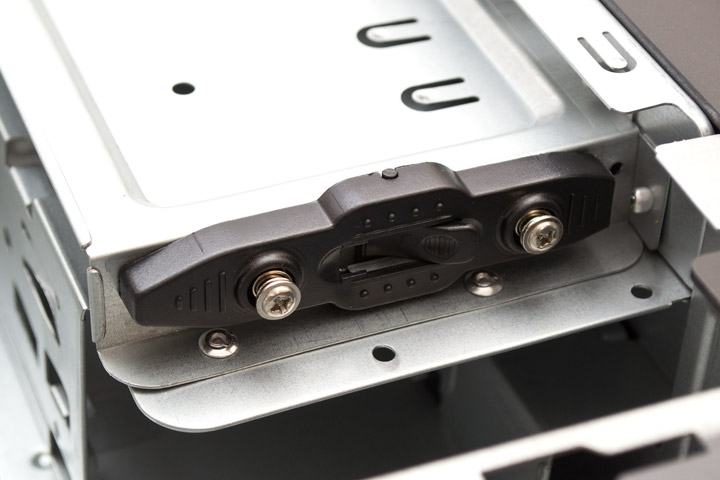

Привод имеет подпружиненную защелку для быстрой фиксации, но при желании его можно закрепить и обычными винтами.

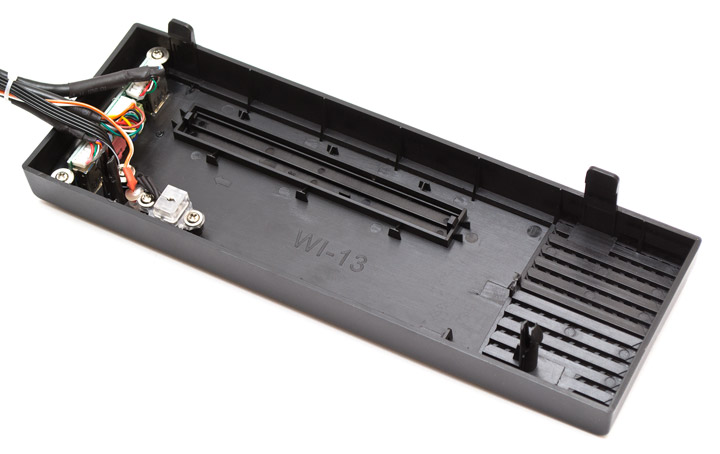

Фронтальная пластмассовая панель легко снимается после демонтажа боковой крышки. Сверху она держится на двух защелках, их нужно отогнуть в первую очередь, а потом потянуть панель на себя, освободив два пластиковых "тюльпана" снизу. К панели прикреплены провода, и следует соблюдать осторожность при ее демонтаже.

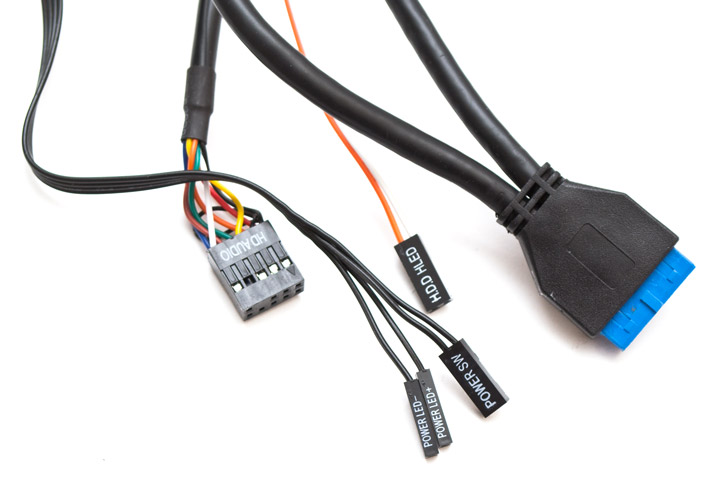

В наборе проводов есть колодка USB 3.0, провода старта системы, индикатора активности накопителей и питания системы, колодка HD-Audio. Длина всех кабелей достаточная, а местами даже излишняя.

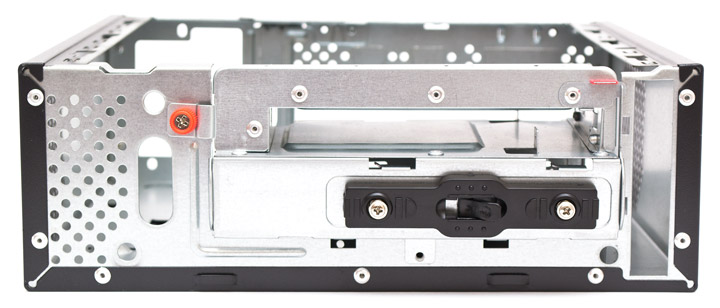

Так выглядит передняя панель корпуса без пластмассовой накладки. Как видим, корзина накопителей является съемной и удерживается на месте винтом с пластиковой накатанной головкой и задвижкой вверху справа. Оба элемента крепления отмечены красным цветом, что упрощает их нахождение.

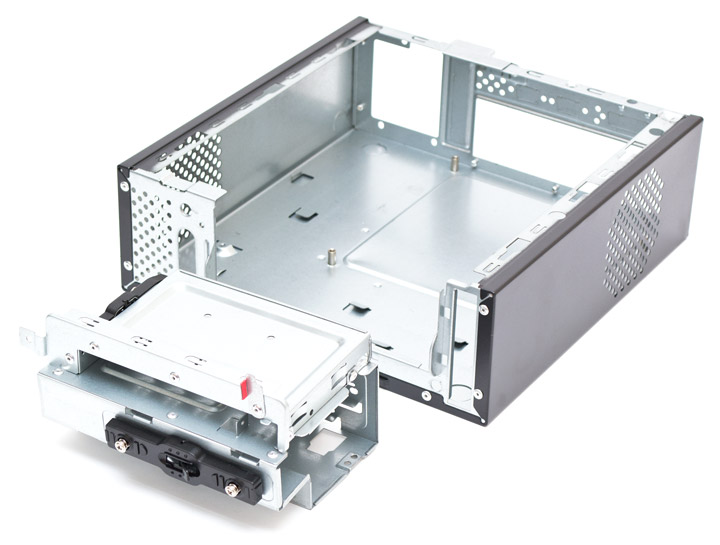

После извлечения корзины весь объем корпуса становится доступным для манипуляций. Блок питания и материнскую плату можно установить в него и подключить без затруднений.

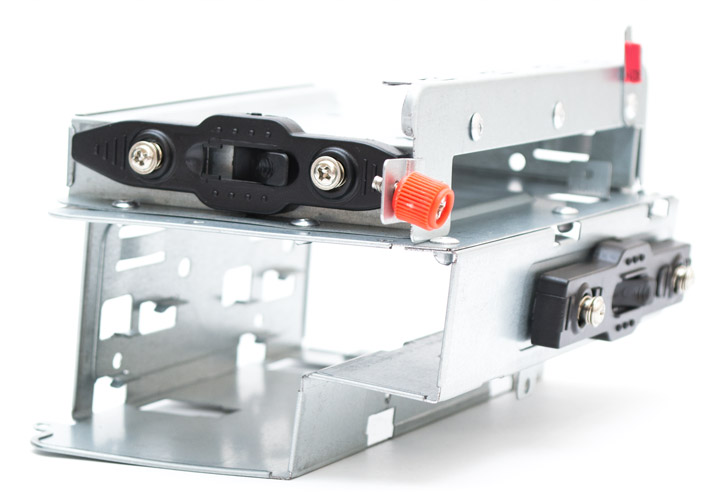

Сама корзина на проверку оказалась не очень ровной. К счастью, металл здесь мягкий и мне быстро удалось вернуть ей изначальную форму. Отсек 3,5″ накопителя тоже оказался снабжен системой быстрого крепления.

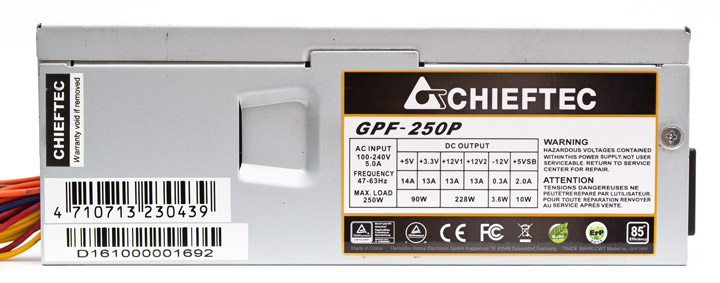

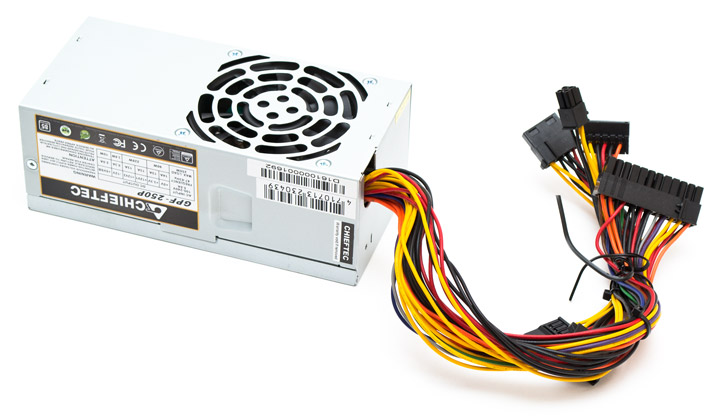

Комплектный блок питания формата TFX называется Chieftec GPF-250P. Он имеет габариты 175х86х65 мм и весит 900 грамм. Снабжен достаточно тихим вентилятором типоразмера 80х80х15 мм.
По характеристикам данный источник питания выглядит весьма неплохо. Для него заявлено 85% КПД, способность работать в сетях на 100 и 240 В и способность выдавать до 228 ватт по линии 12 В. С учетом того, что тут нет разъема под видеокарту, получаем практически двойной запас по мощности для любой системы.

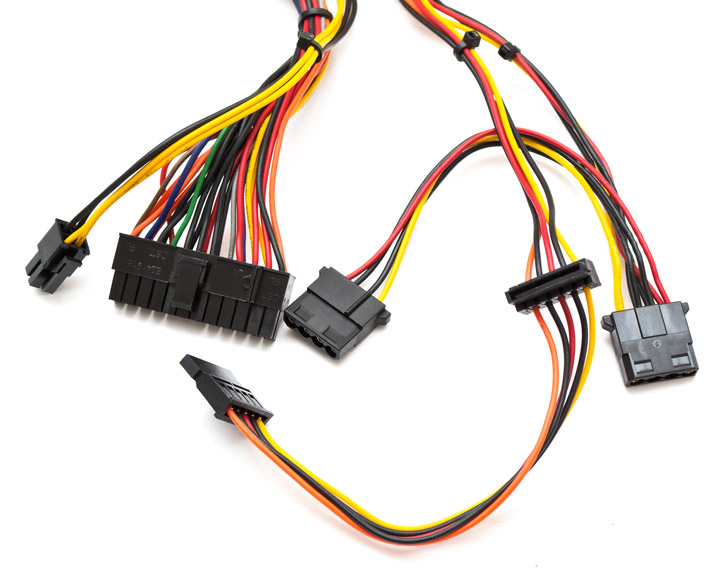

Набор проводов выглядит скромно, хотя в маленьком корпусе это скорее плюс, чем минус. Тут есть:
- 24-контактный разъем для материнской платы длинной 300 мм;
- 4-контактный разъем для питания процессора, длина 350 мм;
- два коннектора Power-SATA на одном шнуре, по 350 и 150 мм соответственно;
- два коннектора «молекс» на одном шнуре, по 350 и 150 мм соответственно.
Перейдем к сборке системы и проверке уровня нагрева ее компонентов.
