С тех далеких времен, когда с легкой руки VIA Technologies стандарт материнских плат Mini-ITX вышел на потребительский рынок, перед любителями компактных компьютерных систем открылись весьма широкие возможности. Однако достаточно быстро обозначились и основные проблемы тогда еще нового форм-фактора. Наиболее болезненными среди них оказались вопросы совместимости комплектующих (которые поголовно производились под более распространенный АТХ-формат), проблема их охлаждения и, конечно же, полное отсутствие вменяемых маленьких корпусов, способных принять в себя подобные системы. В решении вопросов с шасси индустрия изначально выбрала два параллельных пути. С одной стороны в производство попали крохотные коробочки, снабженные внешним блоком питания. Максимум, что они способны были принять, это процессоры от VIA и Intel с TDP не более 20 ватт. С другой стороны создавались корпуса, в которых можно было бы собрать неплохую игровую систему на базе материнской платы Mini-ITX. Но по размерам они частенько дотягивались до габаритов обычных Mini-Tower, и радости от того было немного. И лишь спустя еще какое-то время была нащупана золотая середина, а именно — шасси формата Slim-Tower и mini-Tower (пришедшие из корпоративного сегмента рынка), снабженные блоками питания SFX и TFX (адаптация источников питания от серверов). В качестве одного из примеров такого подхода мы и рассмотрим сегодня корпус Chieftec FI-03B, комплектующийся блоком питания Chieftec GPF-250P.
Характеристики
| Модель | Chieftec FI-03B |
|---|---|
| Страница продукта | chieftec.eu |
| Тип корпуса | mini-Tower |
| Размеры, мм | 265 (В) x 100 (Ш) x 310 (Г) |
| Материал | ABS пластик, сталь |
| Вес, кг | 1,8 |
| Цвет | Черный |
| Форм-фактор | Mini-ITX |
| Устройства 5,25″ | 1 (Slim ODD) |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 1 / 1 |
| Поддерживаемое количество слотов расширения | 1 (Low Profile) |
| Вентиляторы | – |
| Интерфейсные разъемы | 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Предустановленный блок питания формата TFX Chieftec GPF-250P мощностью 250Вт. Корпус можно использовать в вертикальном или горизонтальном положении, переклеив комплектные ножки |
| Рекомендованная стоимость, $ | 75 |
Упаковка и комплект поставки
Упаковка корпуса представляет собой самую обычную небольшую коробку, на которой с помощью монохромной полиграфии изображена лицевая панель шасси, указано его название и наличие блока питания. Вся остальная информация о нем заинтересует лишь службу логистики, поскольку никаких технических характеристик тут нет и в помине. Защита от повреждения при перевозке базовая — пакетик и два демпфера из пенопласта.
В комплект поставки были обнаружены:
- иллюстрированная инструкция по сборке системы;
- брошюра с информацией о гарантийных обязательствах;
- силовой кабель с вилкой под евро стандарт розетки;
- четыре клейкие прорезиненные ножки;
- 14 корпусных винтов;
- 2 миниатюрных винтика для тонкого оптического привода;
- металлическая шайба;
- 2 маленьких винта с плоской шляпкой;
- 3 средних винта (подходят для 2,5″ накопителей);
- крепежная планка для плат расширения PCI;
- скоба для подвесного замка.
Внешний вид

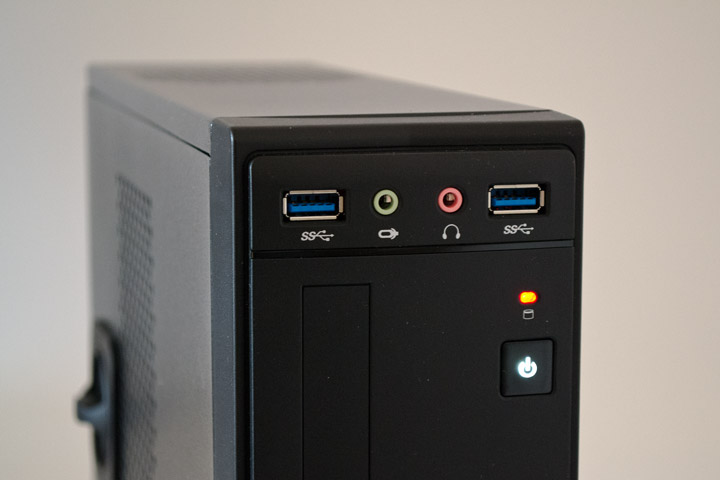

Chieftec FI-03B имеет довольно простую и утилитарную внешность при сравнительно небольших габаритах. В толщину эта модель не шире 100 мм с учетом выпирающей боковой ручки. Передняя панель пластиковая. В ее верхней части расположено два порта USB 3.0, удачно разнесенные в стороны друг от друга. Между ними есть два 3,5-мм аудио разъема для наушников и микрофона (их цветовая гамма правда не совпадает с назначением, по какой-то причине). Чуть ниже справа расположен красный индикатор активности накопителей, под которым находится квадратная клавиша старта системы (в нее встроен белый индикатор питания). Кнопка перезагрузки отсутствует. По левой стороне есть закрытая сплошной заглушкой щель для установки тонкого привода оптических дисков. Пластиковая решетка внизу имеет небольшие отверстия, но ее роль в вентиляции данного шасси скорее декоративная.
Левая (либо верхняя — в зависимости от ориентации корпуса) панель является съемной. В ней есть вентиляционное отверстие, расположенное точно над процессорным разъемом материнской платы. Сзади посередине находится поворотная пластиковая ручка. В «закрытом» положении она не дает открыть боковину корпуса. А в «открытом» ее удобно использовать в качестве упора для демонтажа дверцы. Тем не менее, сама панель удерживается двумя винтами с накатанной головкой, и на нее сзади можно повесить внешний замок. Такой набор крепежа тут выглядит явно чрезмерным.
С внутренней стороны дверца не окрашена, впрочем, как и весь остальной корпус. Механизм замка порядочно выпирает над плоскостью дверцы, уменьшая допустимую высоту процессорного кулера, в случае если попадет напротив него.
Правая (либо нижняя, опять-таки, в зависимости от ориентации корпуса) панель сплошная и несъемная. По углам на ней есть круглые углубления, в которые можно приклеить ножки, в случае, если пользователь решит использовать шасси в горизонтальном положении.
На верхней боковине корпуса в задней части есть вентиляционная решетка. Однако посадочных отверстий для вентилятора тут не предусмотрено.
На левой боковине (которая может быть нижней, в случае вертикальной ориентации корпуса) в передней части есть еще одна вентиляционная решетка. Прикрепить к ней вентилятор тоже не представляется возможным. По углам панели сделаны круглые углубления, куда при необходимости можно приклеить резиновые ножки.
Сзади нет практически ничего примечательного. Чуть ниже отверстия для задней панели материнской платы есть закрытый одноразовой заглушкой слот расширения PCI, подходящий для низкопрофильных карт. Еще ниже — посадочное место блока питания формата TFX, для которого предусмотрен лишь один вариант ориентации — вентилятором внутрь корпуса. Вот, собственно, и все. Хотя нет, по правой стороне есть заготовки для установки двух давно устаревших разъемов COM-портов и одного порта LPT, закрытые одноразовыми заглушками.
Посмотрим, как все устроено внутри.
Внутреннее устройство
Chieftec FI-03B поддерживает установку материнских плат исключительно формата Mini-ITX (170 х 170 мм). Заявленная производителем допустимая высота процессорного кулера составляет 65 мм. По факту максимум тут составляет 70 мм, но это в упор к крышке, а ведь нужен еще запас пространства для забора воздуха. Возможная длина низкопрофильной однослотовой платы расширения находится в пределах 175 мм. А с точки зрения производителя ее длина не должна превышать 160 мм. Длина TFX блока питания аналогичная допустимой длине платы расширения — не более 175 мм.
В задней верхней части корпуса находится место для установки материнской платы. Четыре стойки для нее уже вкручены в поддон.
Подъемная задвижка прикрывает место крепления платы расширения. Очевидно, что она имеет сугубо антивандальное назначение, не давая извлечь плату при закрытой крышке корпуса.
В этом месте крепится блок питания формата TFX. Возможен только один вариант ориентации — вентилятором вверх. Следует отметить, что плата расширения при установке окажется довольно близко от вентиляции БП, потому подбирать ее габариты следует осмотрительно.
Нижний передний угол корпуса может быть использован в качестве места для укладки лишних проводов. Хотя тут и есть вентиляционная решетка, поставить на нее пропеллер не удастся.
Все корзины накопителей собраны в передней верхней части шасси. В нее можно установить по одному 2,5″ и 3,5″ диску и тонкий 5,25″ оптический привод.
Привод имеет подпружиненную защелку для быстрой фиксации, но при желании его можно закрепить и обычными винтами.
Фронтальная пластмассовая панель легко снимается после демонтажа боковой крышки. Сверху она держится на двух защелках, их нужно отогнуть в первую очередь, а потом потянуть панель на себя, освободив два пластиковых "тюльпана" снизу. К панели прикреплены провода, и следует соблюдать осторожность при ее демонтаже.
В наборе проводов есть колодка USB 3.0, провода старта системы, индикатора активности накопителей и питания системы, колодка HD-Audio. Длина всех кабелей достаточная, а местами даже излишняя.
Так выглядит передняя панель корпуса без пластмассовой накладки. Как видим, корзина накопителей является съемной и удерживается на месте винтом с пластиковой накатанной головкой и задвижкой вверху справа. Оба элемента крепления отмечены красным цветом, что упрощает их нахождение.
После извлечения корзины весь объем корпуса становится доступным для манипуляций. Блок питания и материнскую плату можно установить в него и подключить без затруднений.
Сама корзина на проверку оказалась не очень ровной. К счастью, металл здесь мягкий и мне быстро удалось вернуть ей изначальную форму. Отсек 3,5″ накопителя тоже оказался снабжен системой быстрого крепления.
Комплектный блок питания формата TFX называется Chieftec GPF-250P. Он имеет габариты 175х86х65 мм и весит 900 грамм. Снабжен достаточно тихим вентилятором типоразмера 80х80х15 мм.
По характеристикам данный источник питания выглядит весьма неплохо. Для него заявлено 85% КПД, способность работать в сетях на 100 и 240 В и способность выдавать до 228 ватт по линии 12 В. С учетом того, что тут нет разъема под видеокарту, получаем практически двойной запас по мощности для любой системы.
Набор проводов выглядит скромно, хотя в маленьком корпусе это скорее плюс, чем минус. Тут есть:
- 24-контактный разъем для материнской платы длинной 300 мм;
- 4-контактный разъем для питания процессора, длина 350 мм;
- два коннектора Power-SATA на одном шнуре, по 350 и 150 мм соответственно;
- два коннектора «молекс» на одном шнуре, по 350 и 150 мм соответственно.
Перейдем к сборке системы и проверке уровня нагрева ее компонентов.
Сборка

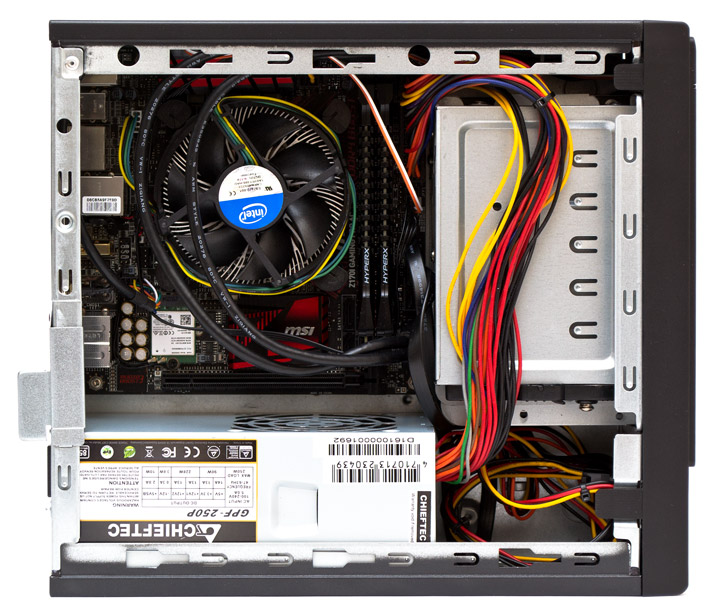

Монтаж системы в корпусе Chieftec FI-03B занимает от силы 10–15 минут. Порядок действий простой и логичный. Для начала снимаем боковую и передние панели, извлекаем корзину для накопителей и устанавливаем туда диски. Затем монтируем материнскую плату, процессор, кулер, память и подключаем все необходимые разъемы. В финале, ставим корзину на место и распределяем провода таким образом, чтобы они ничему не мешали.
При условии, что кулер процессора не слишком большой и экзотичный, вся система получается довольно опрятной, простой в чистке и обслуживании.
Кнопка питания светится белым цветом, а индикатор активности накопителя мигает красным. Они могут показаться слишком яркими, если смотреть на них прямо. Но если пользователь будет наблюдать их под небольшим углом, то особого раздражения эти индикаторы не вызывают.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Chieftec FI-03B использовалась следующая конфигурация:
- процессор: Intel Core i5-6600K (3,5 ГГц, 1,170 В, скальпирован);
- кулер: Intel / Foxconn CPU Cooler E97378-001 / 1A01RY300-HAD;
- материнская плата: MSI Z170I Gaming Pro AC (Intel Z170);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 13-13-13-37-2Т, 1,35 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Chieftec GPF-250P (250 Вт);
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка на процессор создавалась с помощью стресс теста LinX 0.6.5 с 2048 МБ выделенной памяти на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорость вентилятора процессорного кулера зафиксирована на 2300 об/мин. Пиковое энергопотребление системы составило 94 ватта. Тестирование проводилось в единственном режиме сравнения с открытым стендом.

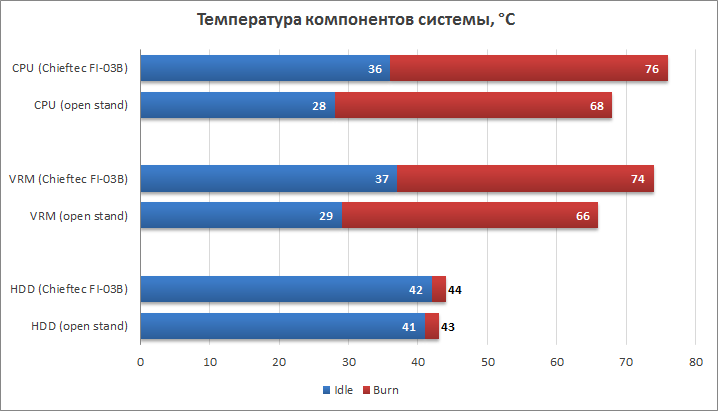

Результаты тестирования
Как видим, процессор, материнская плата и жесткий диск охлаждаются в данном корпусе заметно хуже, чем на открытом стенде. И это не удивительно, учитывая, что весь корпус проветривается лишь одним вытяжным вентилятором блока питания. Однако их температурные показатели не выходят за пределы нормы, чем подтверждаются заявления производителя о том, что Chieftec FI-03B справляется с процессорами, обладающими TDP в районе 65 ватт.
Выводы
Компактный Mini-ITX корпус Chieftec FI-03B представляет собой отличное шасси для сборки негорячей малогабаритной системы без видеокарты. Его три основных преимущества — это малые размеры, простота и скорость монтажа и обслуживания системы, и хороший тихий встроенный блок питания. Кроме того, корпус можно использовать как в вертикальной, так и в горизонтальной ориентации. Оптимальные сценарии применения для FI-03B — это массовый офисный ПК, компьютер для специализированных рабочих станций, либо домашний мультимедийный центр. Использование видеокарты в данном корпусе не особо целесообразно, ведь более-менее производительные решения все равно будут занимать два слота, которых тут нет, а маломощные адаптеры немногим лучше встроенной графики в современных процессорах. Зато сюда можно подобрать неплохую звуковую карту, если возникнет такая необходимость.
