Внутреннее устройство

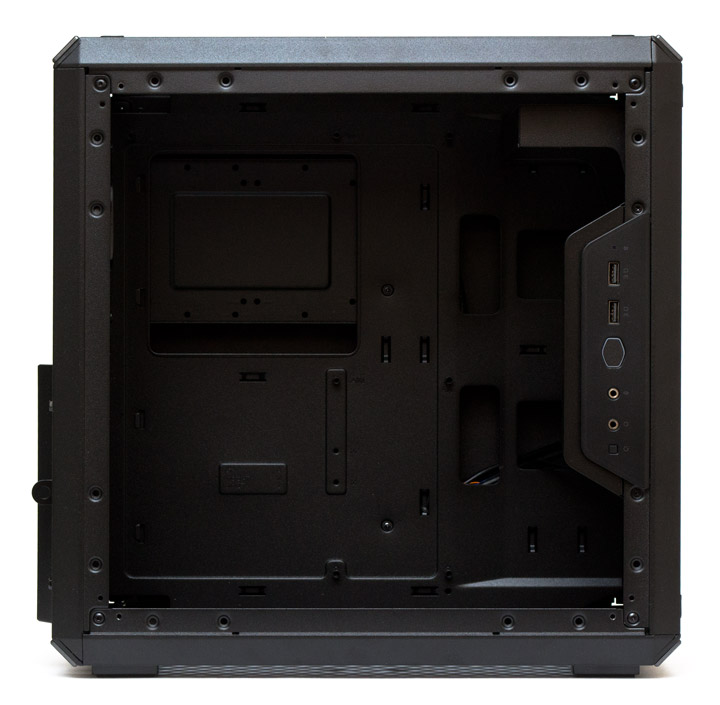

Корпус Cooler Master MasterBox Q500L поддерживает установку в вертикальном или горизонтальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 160 мм. Возможная длина плат расширения во всех слотах может достигать 360 мм, либо 270 мм в случае конфликта с блоком питания длиннее 160 мм. Допустимая длина блока питания в этом корпусе равна 180 мм включительно.

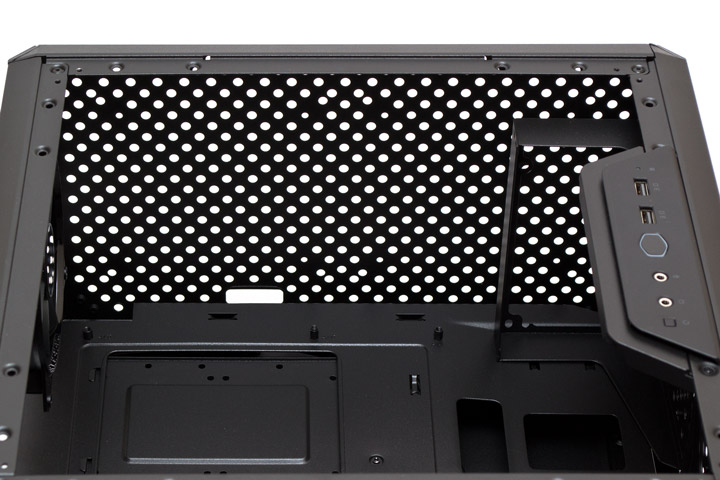

Запас пространства сверху до кромки материнской платы составляет 40 мм. Здесь без особых проблем можно разместить вентиляторы стандартной толщины, но при установке 120- и 240-мм радиаторов СВО могут возникнуть сложности — рамку блока питания придется смещать ниже, а на самой плате не должно быть элементов выше 35 мм в верхней части.
Сзади на вытяжку предустановлен 120-мм вентилятор. Все заглушки слотов расширения прикручены обычными винтами. Для монтажа нужна отвертка.
Вентилятор промаркирован как 202001180-GP. Семь редких лопастей расположены под большим углом атаки, что говорит об их балансе в сторону большего воздушного потока при меньшем давлении. Подшипник — нарезная втулка скольжения. Максимальная скорость вращения крыльчатки составляет 1200 об/мин при 46 дБ (А) шума. Стартовать пропеллер способен с 6 В и 700 об/мин, что приблизительно равно 40 дБ (А). Несмотря на низкие показатели шумности, шумный двигатель и крыльчатка с высоким сопротивлением создают много паразитных призвуков при работе устройства. Длина кабеля с трехконтактным разъемом составляет 300 мм.

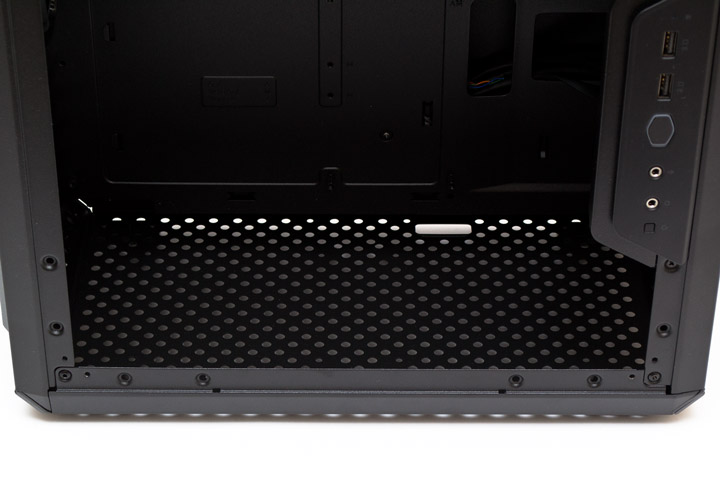

Запас пространства снизу от материнской платы до панели около 25 мм. При использовании ATX материнской платы сюда можно поместить два 120-мм вентилятора. С MicroATX можно подумать про 140-мм вентиляторы или даже радиатор СВО, а с Mini-ITX сюда даже получится поставить блок питания.
Накладки на четырех боковых гранях впереди и сзади закреплены на двух пластиковых защелках, при необходимости их можно легко снять и переставить.
По умолчанию к фронтальной панели в вертикальном положении крепится рамка блока питания. Ее можно ставить в три позиции — верхнюю, среднюю, или самую нижнюю (но проводами вверх, а не вниз). Первый вариант оправдан, если нужно дать картам расширения больше, чем 270 мм пространства. Блок питания короче 160 мм не будет мешать в данном случае, но нужно еще учесть, где и как у него выведены провода. Установка БП в середину пригодится желающим поставить вверху радиатор СВО. А установка БП в самый низ позитивно скажется на вентиляции процессорного кулера, но урежет возможную длину видеокарты.

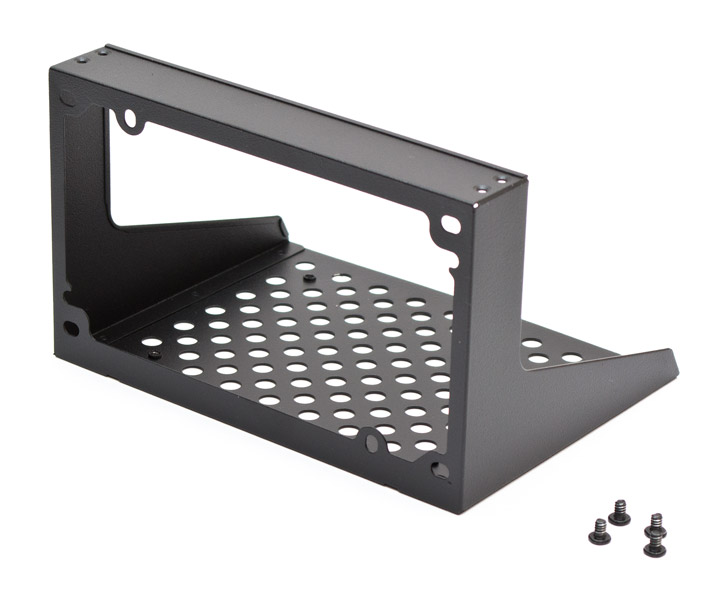

Рамка крепления БП прикручивается четырьмя винтам сбоку. Конфигурация отверстий в ней позволяет поворачивать вентилятор блока питания как наружу, так и внутрь корпуса.

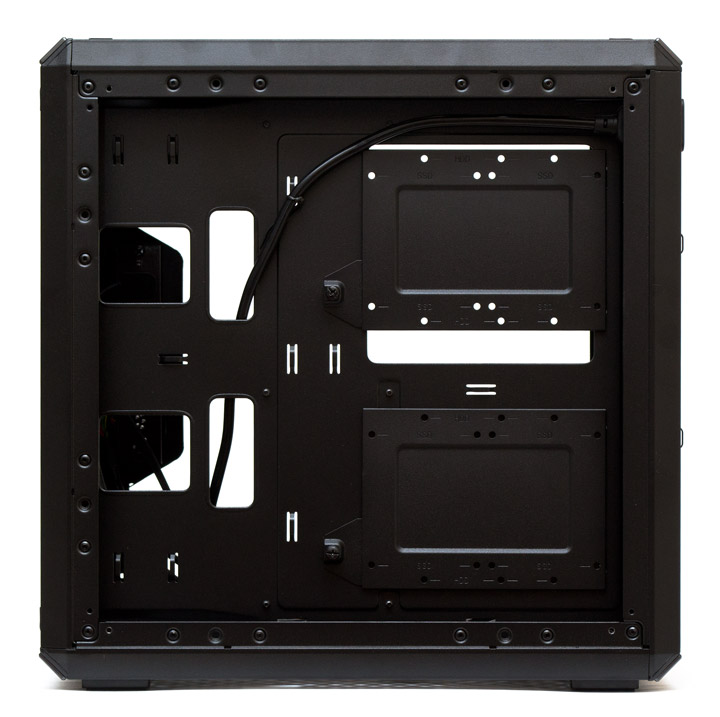

Поддон материнской платы плоский и несъемный. Отверстия для протяжки проводов находятся в его центральной части, а также сверху и снизу. Вырез под усилительную пластину закрыт корзиной накопителей. Запас пространства от боковой стенки до поддона составляет 30 мм, чего более чем достаточно для укладки крупных кабелей. А для их крепления тут предусмотрено множество проушин.

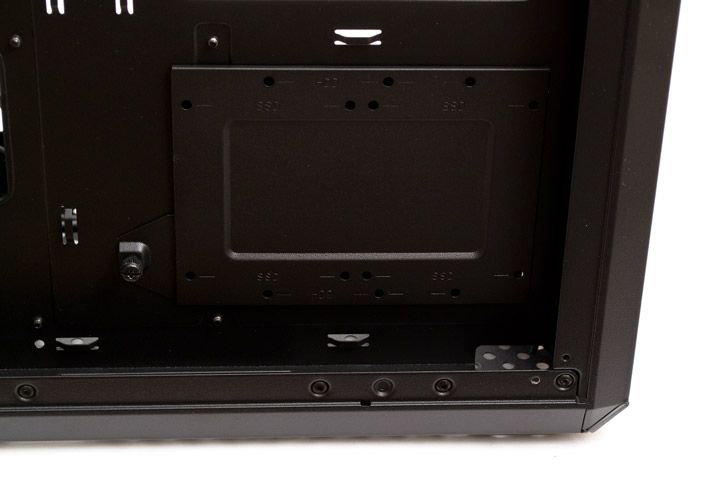

Две крупные металлические пластины держатся на винтах с накатанной головкой (кстати, они закреплены на своих местах) и могут принять на себя по одному 3,5″ жесткому диску горизонтально или по два 2,5″ диска в вертикальной ориентации. Все крепления осуществляются с помощью винтов, демпферов вибрации тут не предусмотрено.

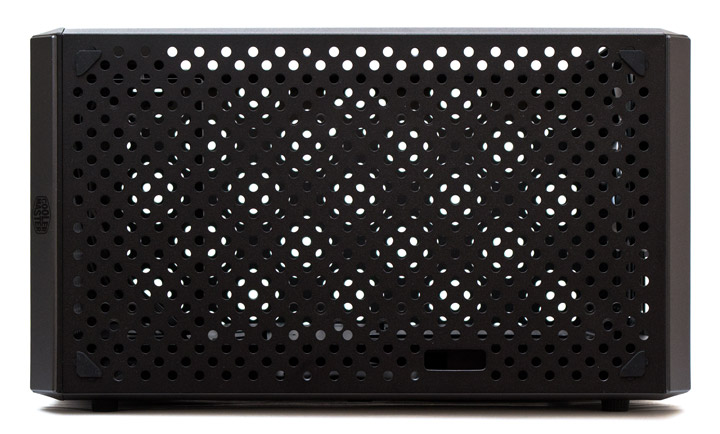

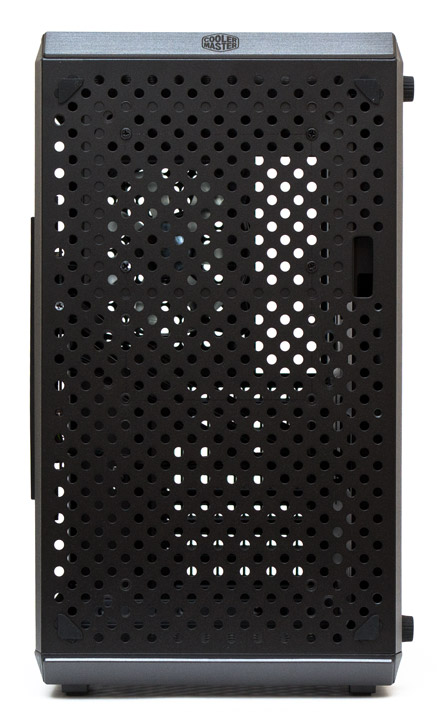

Так выглядит передняя панель без магнитного фильтра. Помимо вентиляционных отверстий на ней размечены отверстия под два 120- или 140-мм вентилятора и под крепления блока питания. По углам вставлены резиновые «башмаки» из комплекта, которые не дают магнитному фильтру соскальзывать под собственным весом.

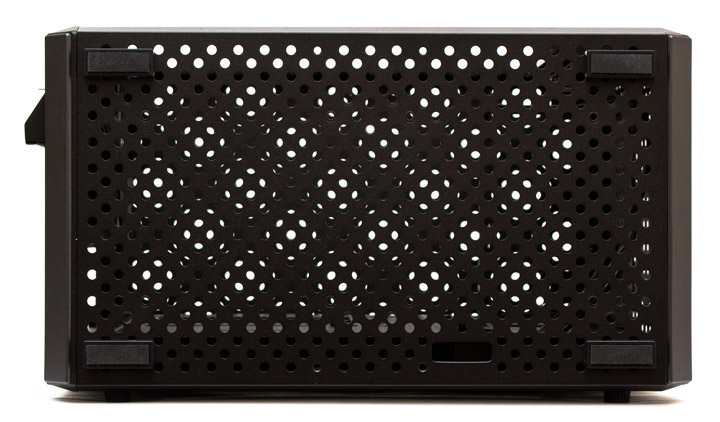

На верхней панели все то же самое, что и спереди, но без отверстий под БП — его установить сюда технически невозможно.
При желании, с нижней панели можно снять ножки, и переставить их на переднюю или верхнюю панель, если пользователь будет ставить корпус на другие стороны, кроме этой.

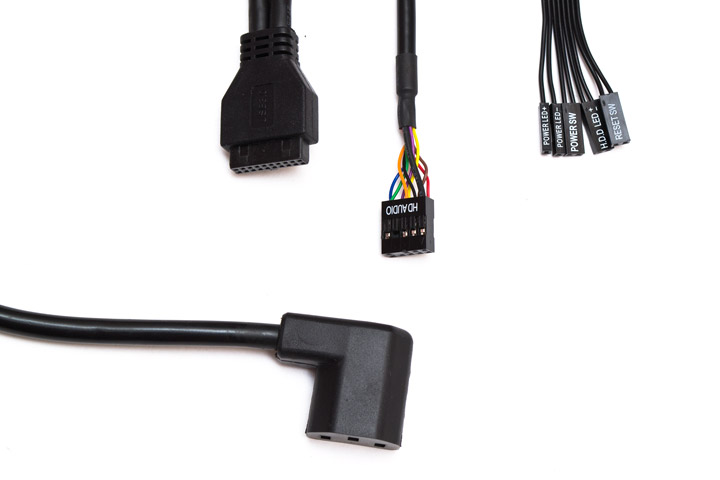

В набор кабелей от корпуса входит: колодка USB 3.0, разъем HD Audio и четыре провода от кнопок запуска и перезагрузки системы, индикатора питания и работы накопителей. Все провода окрашены в черный цвет и имеют достаточную для нормального подключения к материнской плате длину. Кроме того, тут есть внутренний удлинитель силового кабеля блока питания с Г-образным разъемом.
Перейдем к сборке и тестированию системы.
