Внутреннее устройство

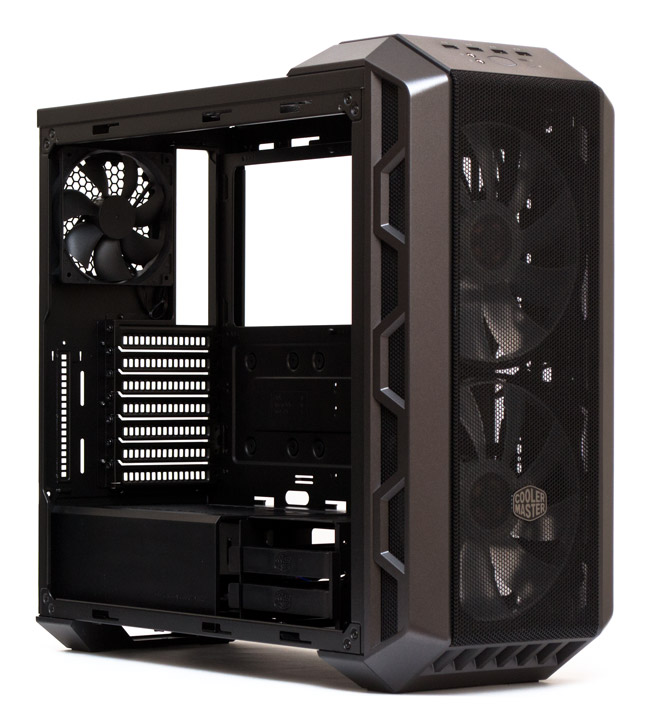

Корпус Сooler Мaster MasterCase H500 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 167 мм по заявлению производителя и 175 мм по нашим замерам. Возможная длина плат расширения во всех слотах может достигать 410 мм. В корпус помещается блок питания длиной до 180 мм с установленной спереди корзиной накопителей.

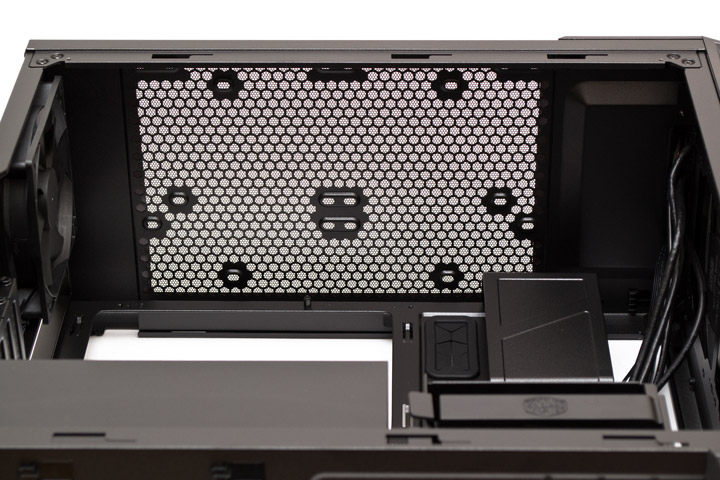

Запас пространства под верхней панелью до кромки материнской платы составляет 27 мм. Это значит, что сюда можно ставить 200-мм вентилятор, не превышающий по толщине 25 мм. То есть, например, Noctua NF-A20 PWM сюда не поместится. Зато с 240- и 280-мм радиаторами СВО проблем, скорее всего, не будет, за счет смещения посадочных отверстий.
Сзади на вытяжку предустановлен 120-мм вентилятор. Все заглушки слотов расширения прикручены обычными винтами. Для установки видеокарты понадобится отвертка.

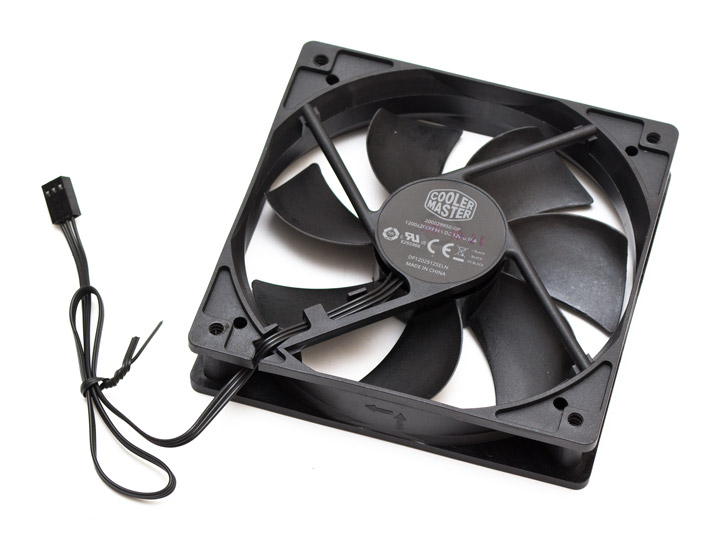

Вентилятор DF1202512SELN основан на обычном подшипнике скольжения и имеет стандартную конфигурацию лопастей. Максимальная скорость его крыльчатки составляет приблизительно 1200 об/мин и аэродинамический шум от него при этом хорошо различим. Стартовать пропеллер способен с 4 В и 400 об/мин. Остается относительно тихим вплоть до 7 В и 750 об/мин, однако от двигателя исходит паразитный призвук, напоминающий пение сверчка. Спаянный шнур питания черного цвета имеет длину 300 мм.

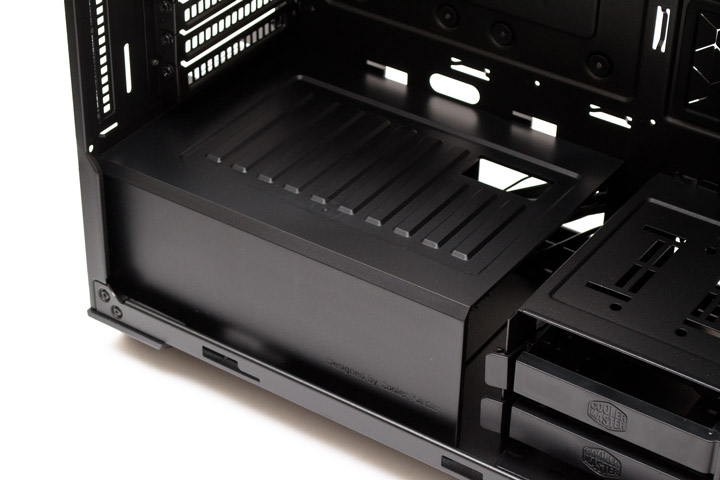

Кожух блока питания выполнен из пластика. Он съемный, держится на пластиковых зацепах и одном винте с накатанной головкой, вкрученном со стороны задней панели. Вверху справа в нем есть отверстие, вероятно для протяжки проводов видеокарты.

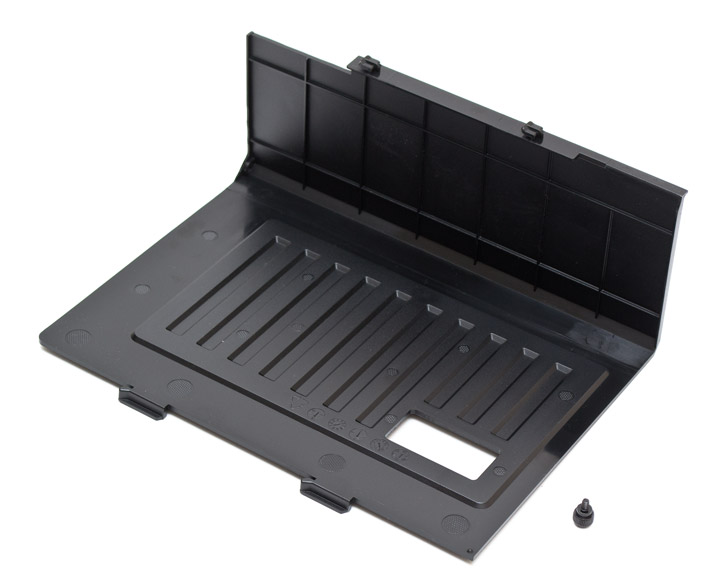

Так выглядит кожух с обратной стороны.

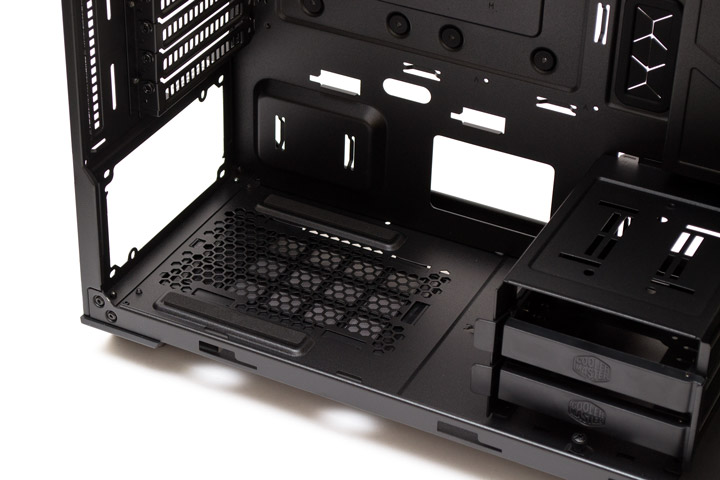

Посадочное место блока питания имеет две прорезиненные длинные подставки снизу для снижения уровня шума и вибраций. Запас пространства от задней панели до корзины накопителей спереди составляет 260 мм. Хватит и на БП и на то, чтобы нормально разложить лишние провода.

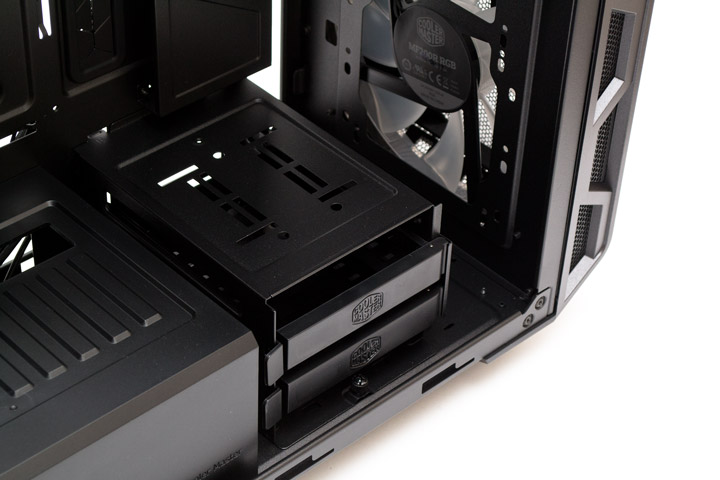

Корзина для накопителей расположена внизу спереди, с запасом в 70 мм от передней панели. Она вмещает две салазки.

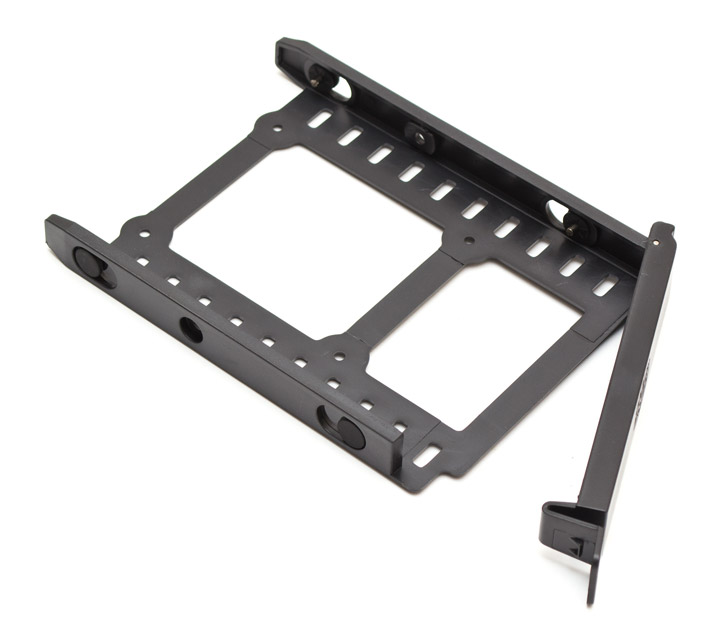

В каждую из двух салазок можно поставить по одному 3,5″ жесткому диску, который просто вставляется в прорезиненные штырьки по бокам, либо прикрутить сюда винтами один 2,5″ накопитель.

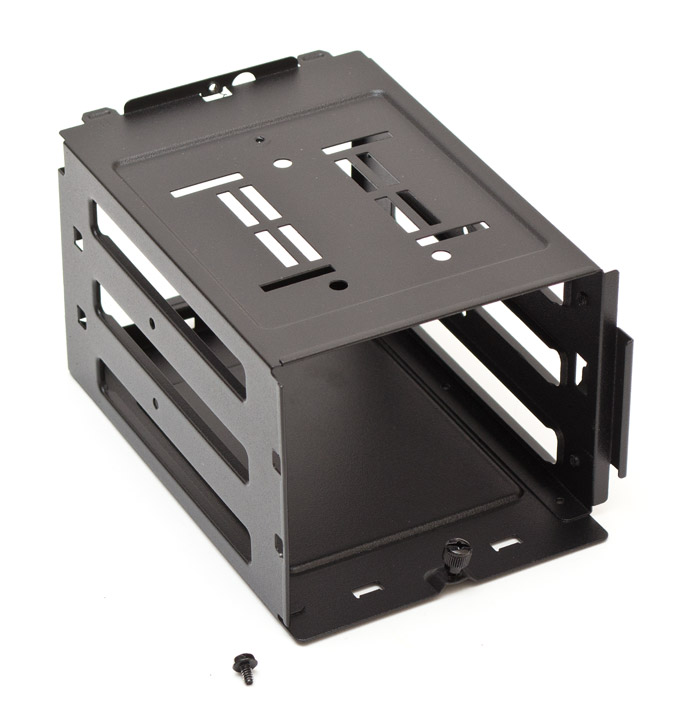

При необходимости корзину накопителей можно снять, выкрутив по одному винту с накатанной головкой спереди и сзади.
Передняя панель не имеет лишних препятствий для движения воздуха. Возле нее на поддоне прикручена декоративная планка, за которой можно скрыть некоторые провода.

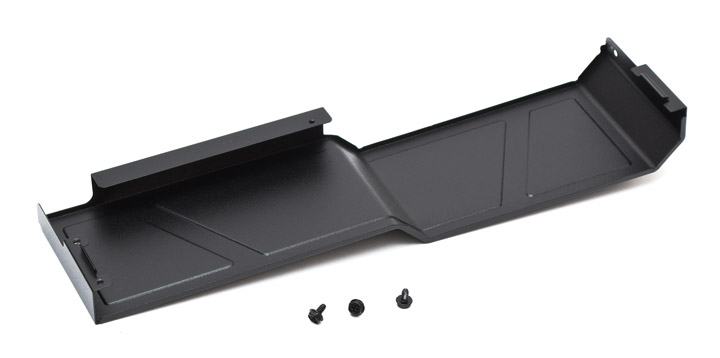

Планка держится на трех винтах и легко демонтируется, если это требуется при сборке системы.

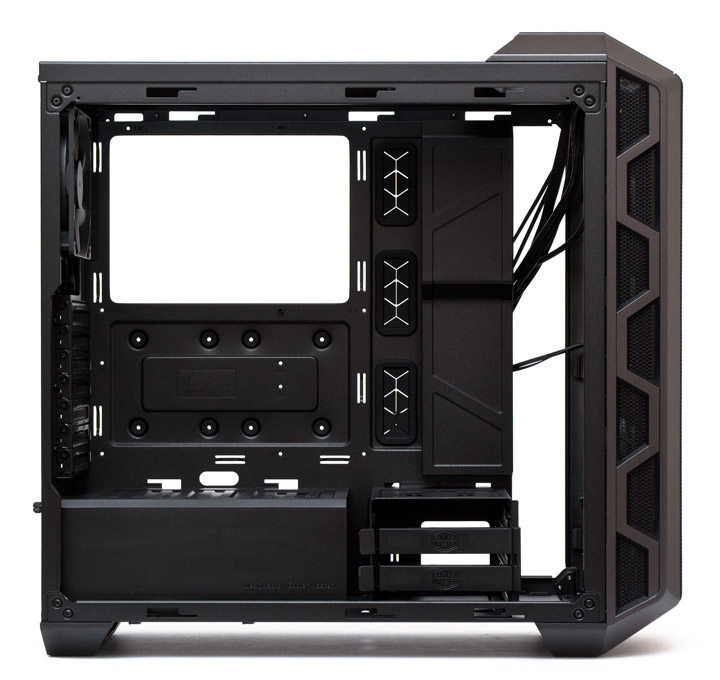

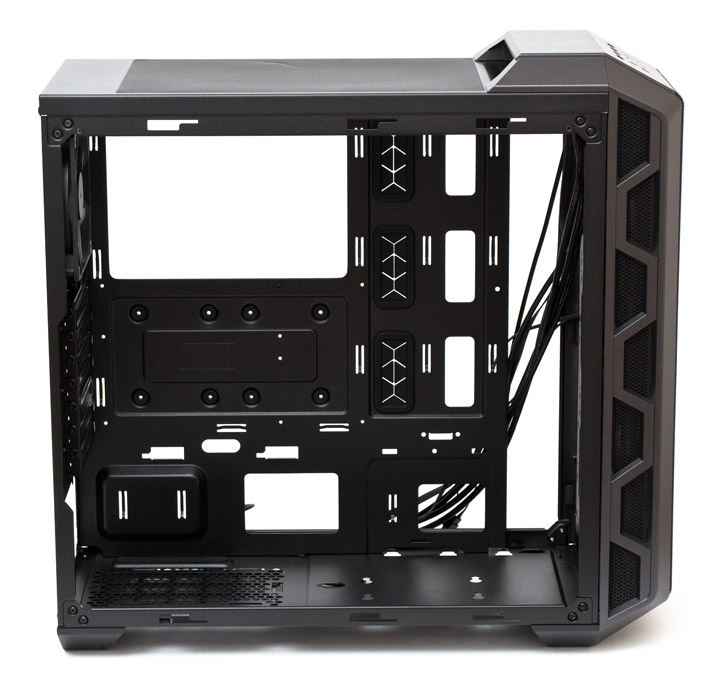

Если снять все лишнее, внутри корпуса получается один общий объем, куда можно поставить любые, самые габаритные комплектующие. В том числе и полноразмерный контур СВО, с помпой, резервуаром и двумя-тремя толстыми радиаторами.

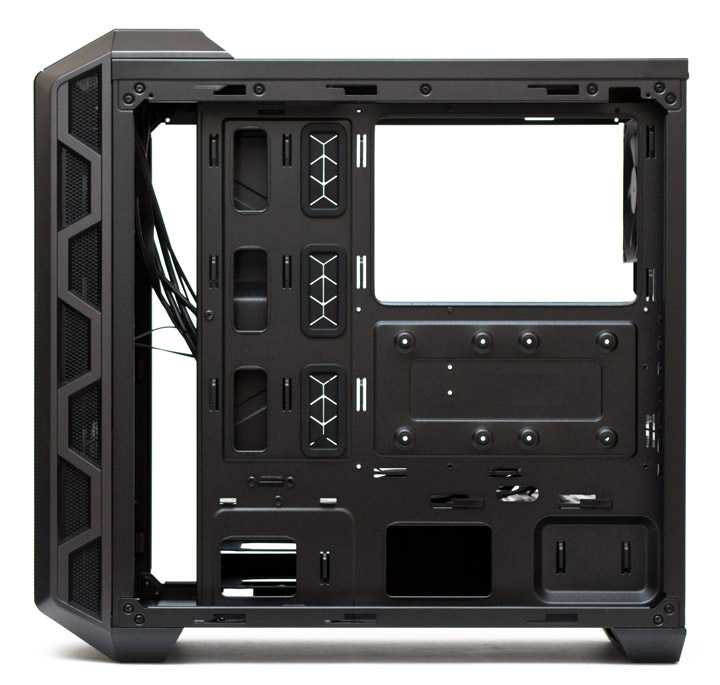

Поддон материнской платы выглядит насыщенно. Тут есть много отверстий для укладки кабелей (часть из них закрыта резиновыми шторками), проушин для кабельных стяжек, и огромный вырез под усилительную пластину. Запас пространства от поддона до боковой дверцы для укладки кабелей составляет 30 мм.

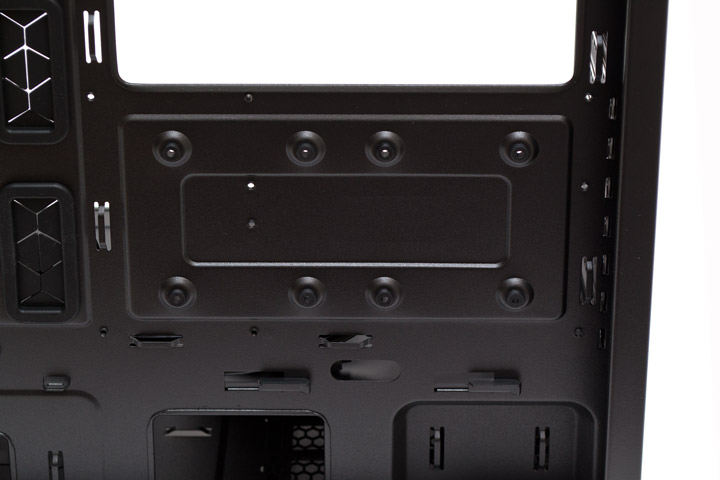

Под вырезом усилительной пластины есть два набора прорезиненных отверстий для монтажа двух 2,5″ накопителей. В диски вкручиваются металлические шпильки, которые потом просто вставляются в эти отверстия, обеспечивая быстрое и удобное крепление, без необходимости использования отвертки.

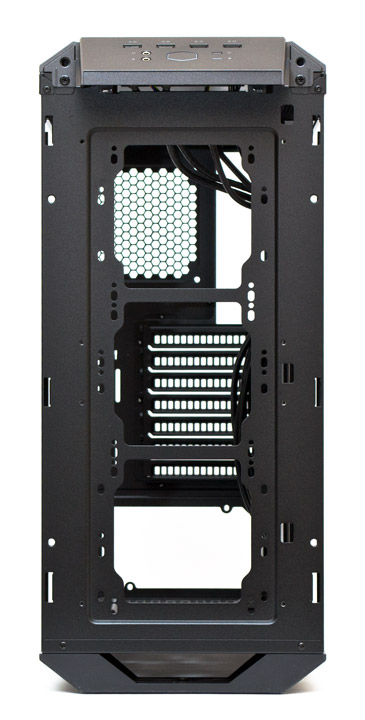

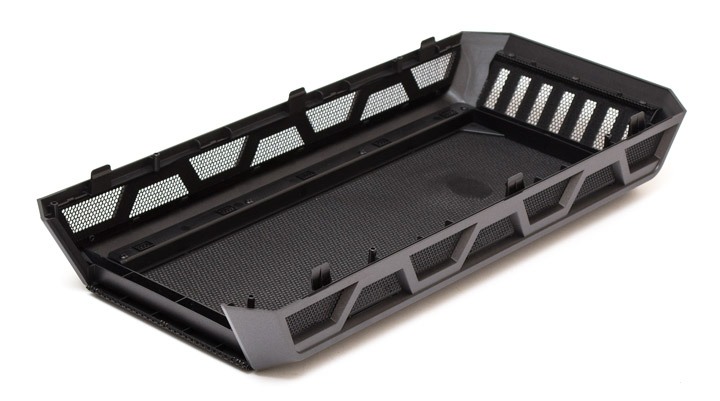

Передняя панель снимается очень просто. На месте ее удерживает лишь шесть пластиковых защелок с каждой стороны. Все отверстия на фронтальной панели закрыты сеточками пылевого фильтра. При желании, переднюю сетку можно заменить комплектной акриловой панелью (выкрутив всего восемь винтиков), но непонятно, зачем ухудшать вентиляцию в угоду внешней красоте. Тем более что передние вентиляторы с подсветкой отлично видны и через сетку.

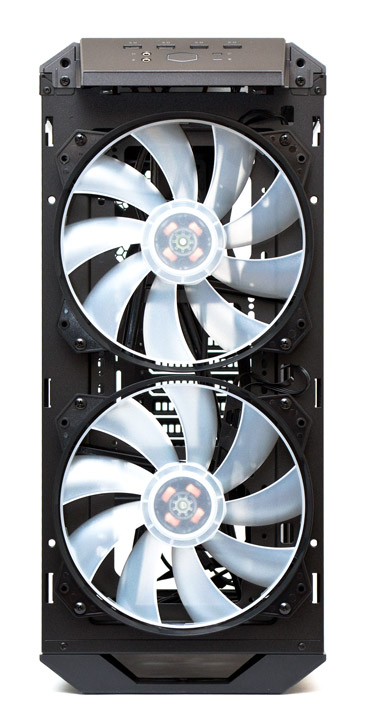

На передней панели предустановленно два фирменных 200-мм вентилятора. Они держатся на длинных винтах. В случае замены сюда поместятся пропеллеры практически любой актуальной толщины.

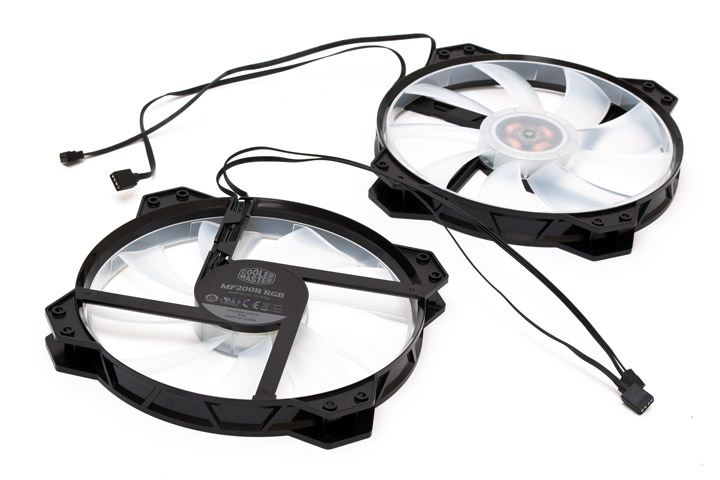

200-мм вентиляторы с RGB-подсветкой имеют маркировку DF2003012SELN RGB. Их толщина составляет 25 мм. На вентиляторах есть два набора посадочных отверстий — расположенных в виде стандартного «квадрата» 154х154 мм и «прямоугольника» 180х125 мм. Крыльчатка состоит из девяти полупрозрачных лопастей, которые соединены на конце с кольцом, выполняющим одновременно роль направляющей рамки для воздуха и маховика, позволяющего поддерживать скорость вращения без лишних затрат энергии. RGB-светодиодов всего восемь штук, они равномерно расположены по периметру вокруг статора. Максимальная скорость вентилятора составляет 800 об/мин при уровне шума в 45 дБ (А). Стартовая скорость — 300 об/мин на 4 В при шуме в 33 дБ (А), тишина сохраняется до 7 В, 500 об/мин и 37 дБ (А). Особых паразитных призвуков нет, но заметен дисбаланс крыльчатки. От двигателя тянутся два шнура без оплетки, длиной 350 мм. Первый — это стандартный трехконтактный разъем питания. Второй, с розеткой на четыре контакта, отвечает за питание и управление цветом подсветки. Если его не подключить к подходящему контроллеру, то подсветка светиться не будет, хотя сам вентилятор работает исправно.
Конфигурация отверстий в передней панели тонко намекает, что лучше всего сюда станет набор из трех 120-мм вентиляторов. Тем не менее, есть возможность поставить и два 140-мм пропеллера, либо радиаторы СВО сопоставимых габаритов.

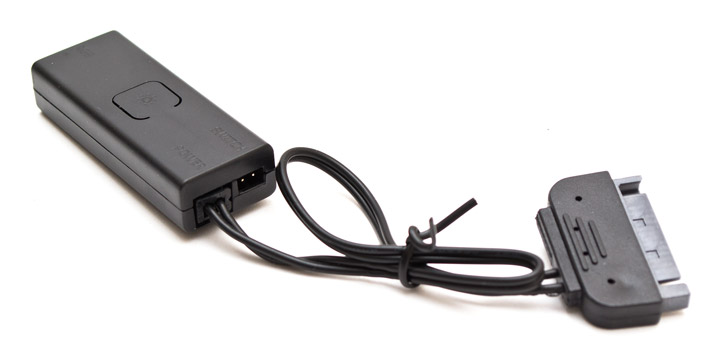

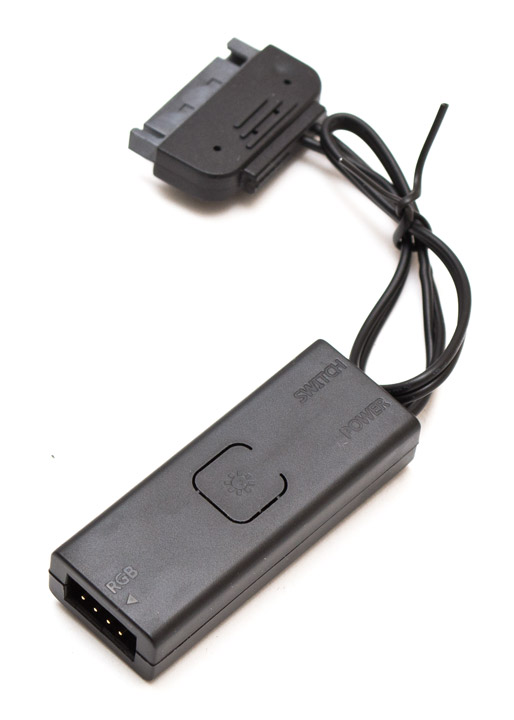

Комплектный пульт управления RGB-подсветкой снабжен лишь одной кнопкой посередине, которая переключает цвета и эффекты последовательно. Всего подряд доступно семь цветов: белый, синий, красный, зеленый, желтый, голубой и фиолетовый. После каждого цвета включается режим дыхания для этого цвета, а в конце цикла есть три режима смены цвета — с эффектом перетекания, резким переключением и дыханием с перебором цветов. Настройки подсветки запоминаются после отключения питания. С одной стороны пульта есть стандартный выход на четыре контакта 12V GRB. С другой стороны есть два двухконтактных разъема. В один включается питание от SATA Power коннектора (длина шнура — 200 мм), к другому можно подключить кабель Reset (полярность не имеет значения), тогда цветом можно будет управлять, нажимая последовательно соответствующую кнопку на передней панели.

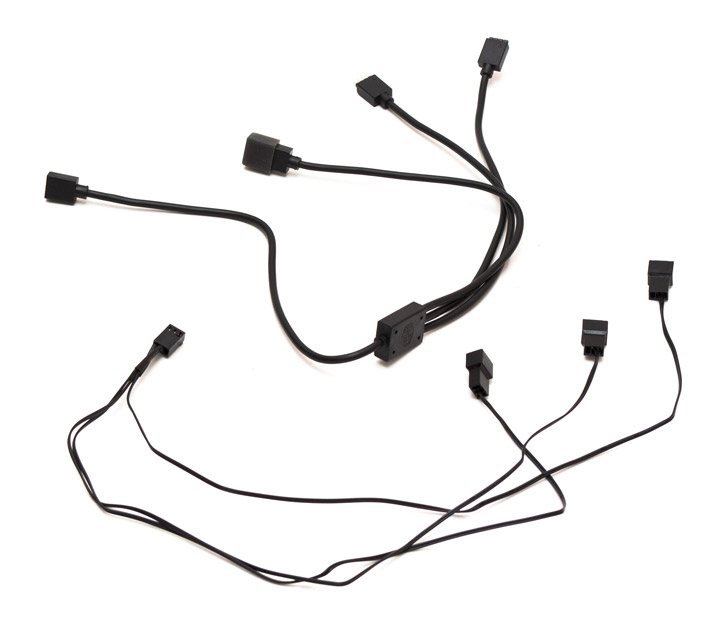

В комплекте с корпусом есть два разветвителя. Первый представляет собой переходник с одного трехконтактного разъема для вентиляторов на три разъема, длина каждого провода тут составляет 400 мм. Второй позволяет в один RGB-разъем на четыре контакта подключить сразу три устройства с RGB-подсветкой. Длина кабелей тут — 450 мм. Для защиты от короткого замыкания на свободную вилку одет колпачок.

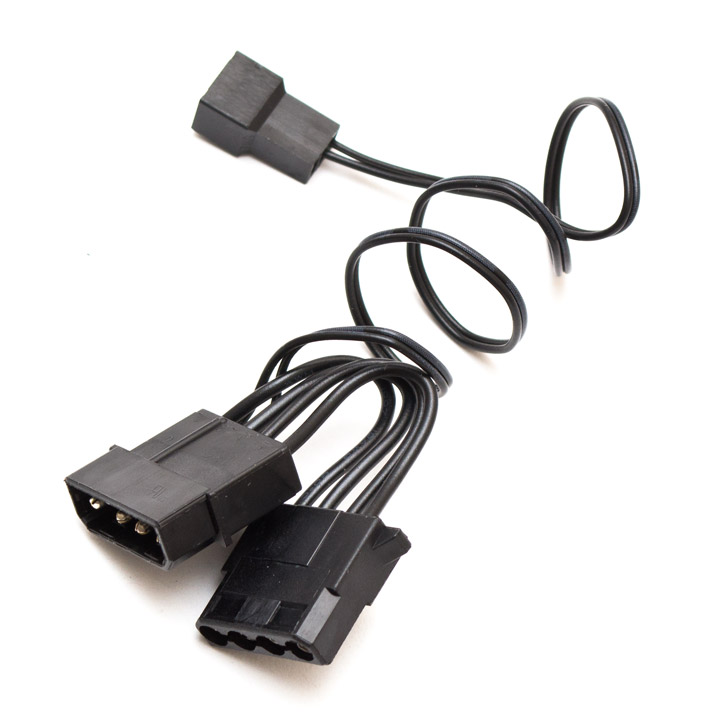

Еще один переходник в комплекте — это сквозной «молекс» позволяющий включать трехконтакные вентиляторы напрямую в БП. Длина кабеля между «молексами» — 50 мм, а основной провод имеет длину в 300 мм.

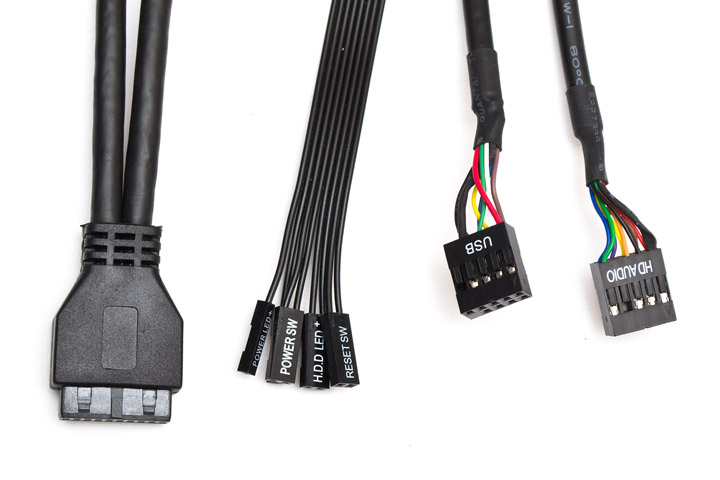

От передней панели тянутся кабеля до колодок USB 3.0, четырех стандартных проводов от кнопок запуска и перезагрузки системы, индикаторов питания и работы накопителей, USB 2.0 и HDAudio. Все они черного цвета и имеют достаточную для нормального подключения к материнской плате длину.
Перейдем к сборке и тестированию системы.
