Корпуса линейки MasterCase Pro занимают основную позицию в обновленном ассортименте компании Cooler Master. По своим возможностям они лишь немного уступают навороченным Maker, но находятся в более приятном для покупателя ценовом диапазоне, представляя собою некую «золотую середину». Как и прочие новые шасси из этих линеек, они построены вокруг концепции простоты, универсальности и модульности, то есть возможности адаптировать внутреннее пространство корпуса под свои потребности. Предметом же данного обзора станет модель MasterCase Pro 3, предназначенная для сборки систем на базе материнских плат формата MicroATX.
Характеристики
| Модель | Cooler Master MasterCase Pro 3 |
|---|---|
| Страница продукта | coolermaster.com |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 505 (В) x 235 (Ш) x 476 (Г) |
| Материал | ABS пластик, Сталь |
| Вес, кг | 9,1 |
| Цвет | Черный |
| Форм-фактор | MicroATX, Mini-ITX |
| Устройства 5,25″ | 1 |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 2 (2,5″ накопители можно поставить вместо 3,5″) |
| Поддерживаемое количество слотов расширения | 5 |
| Вентиляторы | передние — 2 х 120 / 140 мм (1 х 140 мм установлен) верхние — 2 х 120 / 140 мм (опционально) задние — 1 х 120 / 140 мм (1 х 140 мм установлен) |
| Интерфейсные разъемы | 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Модульная конструкция с возможностью установки дополнительных корзин для накопителей, боковое окно. |
| Рекомендованная стоимость, $ | 125 |
Упаковка и комплект поставки
Коробка корпуса сделана красиво. В оформлении преобладает черный цвет. Здесь есть несколько изображений шасси в разных ракурсах, описание его достоинств и подробные технические характеристики, находящиеся на боковинах упаковки. Кроме того, по бокам вырезаны ручки для переноски, а внутреннюю защиту от повреждений обеспечивают демпферы из пенопласта, пакет и клейкие пленки на боковом окне.

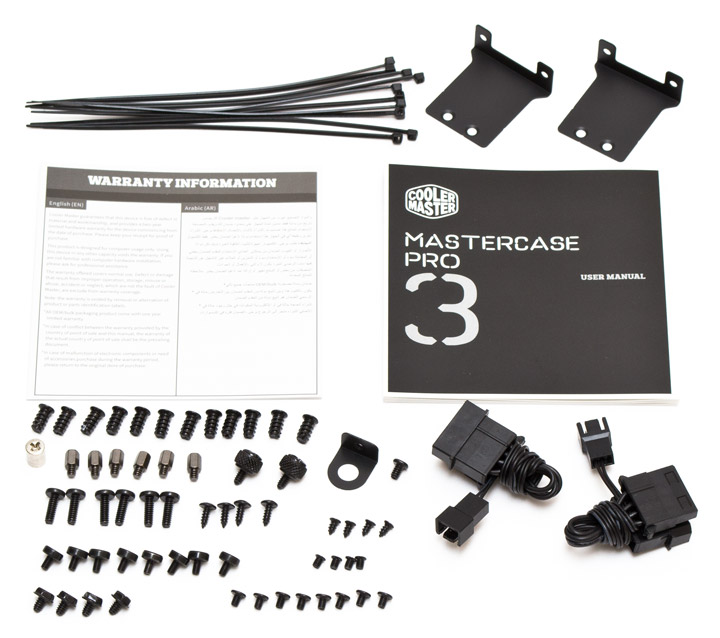

Комплект поставки содержит в себе:
- листок с информацией о гарантийных обязательствах;
- инструкцию по сборке корпуса;
- две скобы для монтажа 5,25″ отсека;
- десять одноразовых кабельных стяжек;
- два сквозных переходника с «молекса» на трехконтактный разъем вентилятора;
- скобу и винтик для навесного замка;
- металлический переходник под крестовую отвертку для монтажа стоек материнской платы;
- шесть стоек материнской платы;
- два винта с накатанной головкой;
- 12 шурупов для корпусных вентиляторов;
- шесть длинных винтов;
- четыре средних шурупа;
- четыре мелких шурупа;
- восемь винтов с круглой шляпкой для крепления материнской платы;
- четыре мелких винтика;
- четыре корпусных винта для блока питания;
- восемь винтов для фиксации 2,5″ накопителей.
Внешний вид

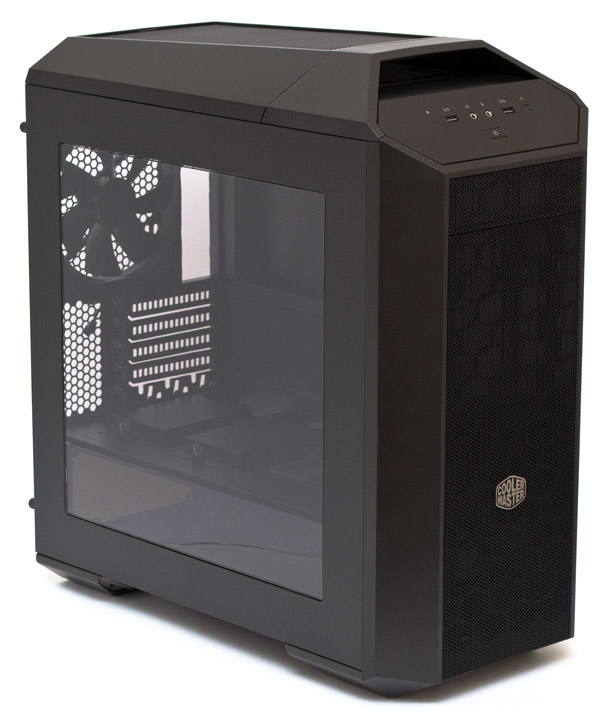

Дизайн корпуса выглядит подчеркнуто строго и серьезно. Он весь составлен из наклонных ровных граней, передняя панель представляет собой сплошную металлическую сетку, что должно быть хорошо с точки зрения вентиляции, но плохо, если учесть скорость попадания внутрь пыли. Логотип компании находится по центру, в нижней части фронтальной панели, а все основные порты и кнопки собраны на многоугольной плоскости вверху.

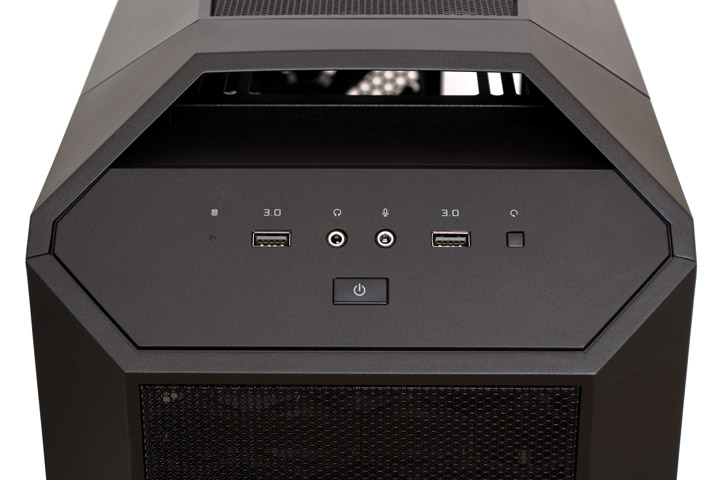

Если смотреть слева направо, то на верхнем скосе мы увидим точечный индикатор работы накопителей, один порт USB 3.0 (черного цвета), два аудио-разъема, еще один порт USB 3.0 и небольшую квадратную клавишу перезагрузки ПК. Небольшая клавиша старта находится чуть ниже посередине, в нее встроен индикатор питания системы. Отверстие над панелью выполняет как функцию вентиляции, так и служит для переноски корпуса, так как под пластиковой аркой встроена солидная металлическая ручка.

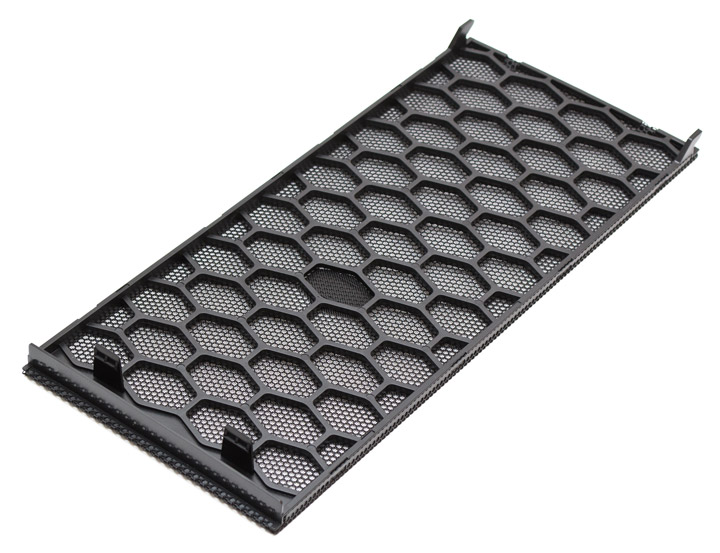

Сетка фронтальной панели легко снимается, если потянуть за выступ снизу. С ее обратной стороны есть крупная сотовая пластиковая решетка, за которой наклеена сеточка хорошего пылевого фильтра.

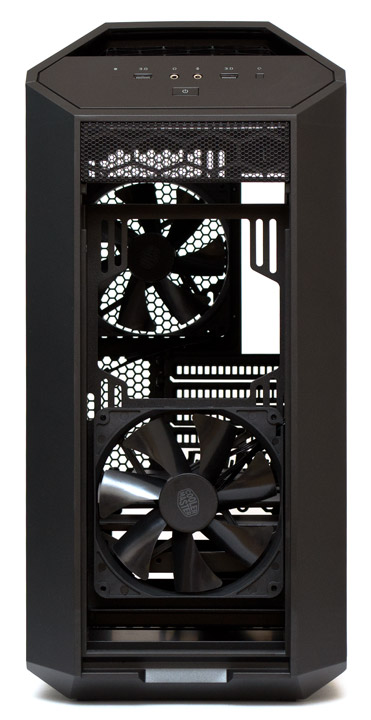

Сняв фильтр, получаем доступ внутрь для легкой замены корпусных вентиляторов без необходимости полного демонтажа передней панели. Верхняя сетчатая вставка тоже снимается при необходимости и на ее место можно установить одно устройство формата 5,25″.

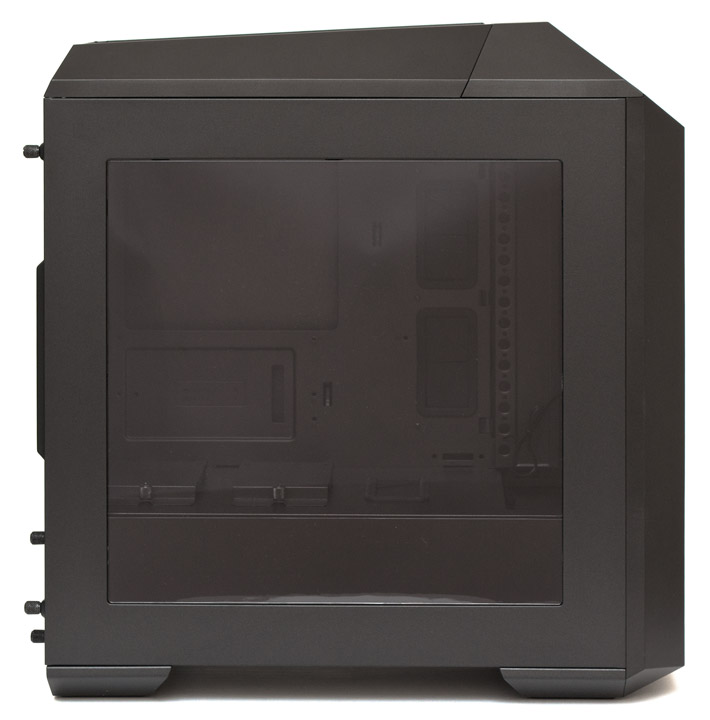

Вся левая боковая панель занята большим прозрачным акриловым окном, через которое видны полностью внутренности корпуса. Дверца оснащена ручкой для демонтажа и держится на двух винтах с накатанной головкой, которые зафиксированы прямо на ней. Открывается по направлению назад и в сторону, причем нижняя ее часть сначала вставляется в направляющие.

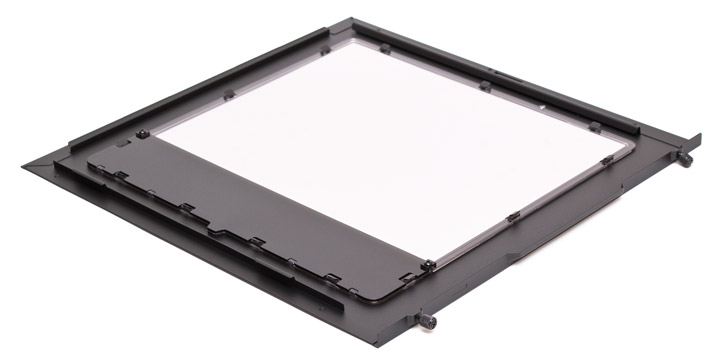

Внутри дверца оснащена массивными ребрами жесткости и является достаточно устойчивой к поперечному скручиванию. Стекло крепится с помощью металлических зажимов, а в нижней его части добавлена еще одна тонированная непрозрачная вставка, задачей которой является прикрытие собой отсека блока питания и торчащих там проводов.

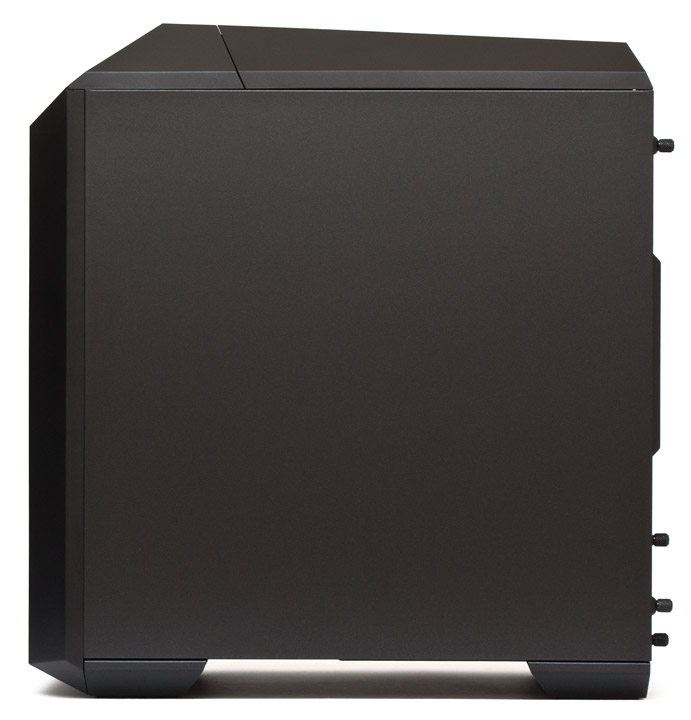

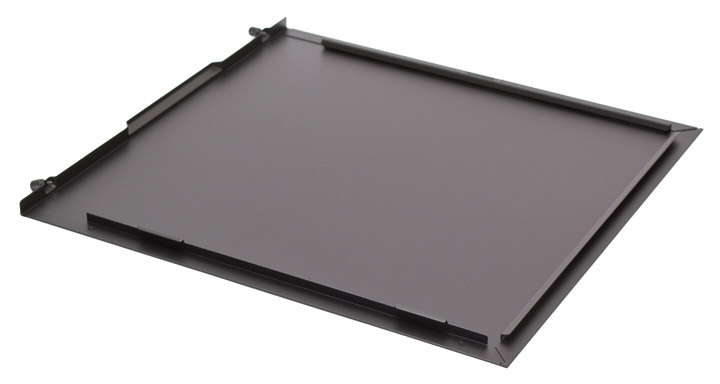

Правая боковая дверца сплошная. Она тоже оснащена ручкой и винтами с накатанной головкой.
За счет отсутствия выреза для стекла и наличию мощных ребер жесткости, это панель ощущается как несгибаемая.

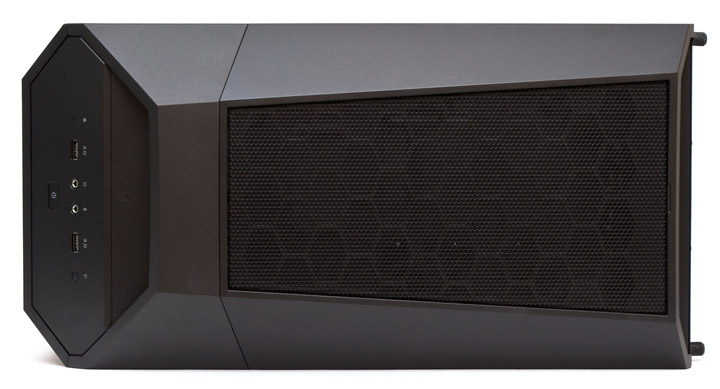

Верхняя панель пластмассовая, составлена из трех покатых граней с металлической сеткой на средней из них. Задняя ее часть представляет собой съемную крышку, которая держится лишь на магнитах и демонтируется буквально одним движением руки. Примечательно и то, что сзади панели есть вентиляционное отверстие, вокруг которого встроена металлическая ручка. Благодаря этому переноска корпуса с места на место осуществляется вообще без проблем, даже если внутри него уже собрана тяжелая система.

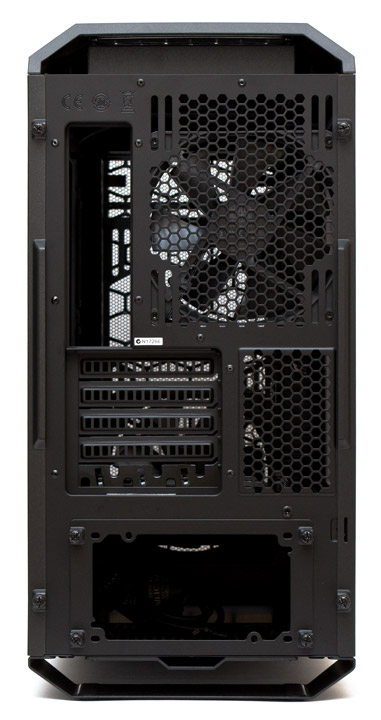

На задней панели есть вентиляционное отверстие вверху, решетка для монтажа одного 120- или 140-мм вентилятора, пять вентилируемых многоразовых заглушек слотов PCI. Причем нижняя заглушка является еще и скобой для фиксации кабелей периферии, что повышает их устойчивость к кражам, например в компьютерных клубах или на выставках. Справа от слотов есть еще одна крупная сотовая вентиляционная решетка.

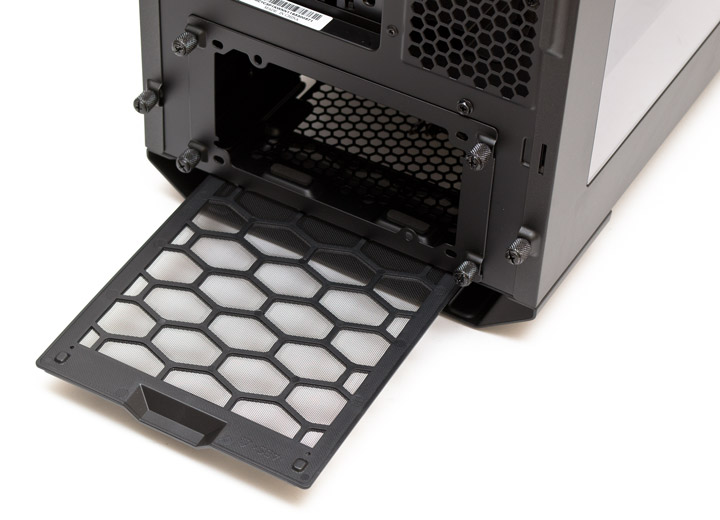

Блок питания можно устанавливать в данном шасси как в ориентации вентилятором вверх, так и вниз. Для БП сделана специальная съемная крепежная рамка, которая удерживается четырьмя винтами с накатанной головкой (они, кстати, зафиксированы на самой рамке). Под блоком есть качественный выдвижной пылевой фильтр.

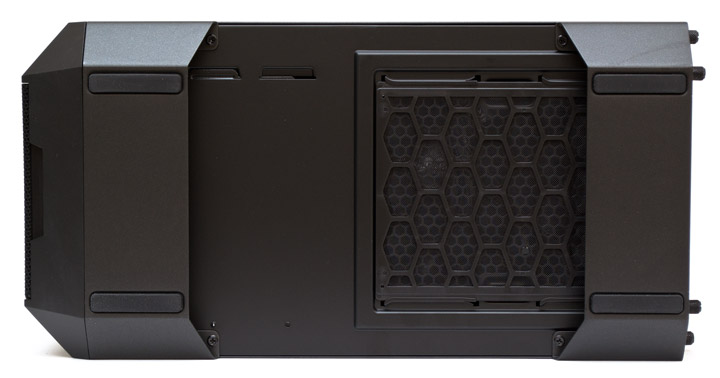

Ножки в нижней части корпуса сделаны в виде крупных металлических арок, органично вписанных в общий дизайн шасси. Эти арки съемные, с нижней стороны на них наклеены резиновые демпферы. Суммарная высота ножек составляет 33 мм, чего должно быть более чем достаточно для хорошей вентиляции блока питания.
Посмотрим на внутреннее устройство корпуса.
