Обзор корпуса Cooler Master Silencio S600

Линейка тихих корпусов Cooler Master Silencio со встроенной шумоизоляцией не получала обновленных моделей в свой ассортимент уже более пяти лет. Тем временем, лидерство в данном сегменте плотно обеспечили себе Fractal Design, be quiet!, Corsair и Phanteks. И лишь сейчас Cooler Master снова вступили в борьбу за сердца и бюджеты энтузиастов тихого компьютерного железа, выпустив модель Silencio S600 и ее уменьшенный вариант S400. Естественно, мы не упустим возможность подробно рассмотреть старшую модель S600 в данном обзоре. Отметим, что шасси поставляется в продажу не только с металлической левой панелью, но и с дверцей из закаленного стекла, которая позволяет рассмотреть все содержимое.

Характеристики

Упаковка и комплект поставки

Упаковка корпуса выглядит просто, но зато информативно. Сделано все стандартно и привычно: монохромная полиграфия, изображение и название продукта спереди, перечисление достоинств сзади и таблицы с техническими характеристиками по бокам. От повреждений защищают пенопластовые демпферы и пакеты, ручки для переноски в наличии с обеих сторон.

В комплекте поставки есть все, что нужно для сборки. В него входит:

• магнитный пылевой фильтр на верхнюю панель;
• инструкция по сборке;
• десять пластиковых одноразовых стяжек для кабелей;
• лист с информацией о гарантии;
• четырехконтактный разветвитель питания для вентиляторов с одного разъема на три;
• 20 винтовых стоек для 2,5″ накопителей;
• 13 корпусных винтов для материнской платы и блока питания;
• три пары салазок с демпферами для 3,5″ жестких дисков;
• 24 резиновых демпфера для монтажа накопителей;
• четыре винтовые стойки для 3,5″ жесткого диска;
• переходник под крестовую отвертку для монтажа стоек материнской платы.

Внешний вид

Внешность у Cooler Master Silencio S600 получилась местами слишком строгая — это ровный параллелепипед без малейших намеков на закругленные углы. Передняя панель представляет собой металлическую дверцу с едва заметным логотипом компании в центральной части. Она по умолчанию открывается в правую сторону и держится на магнитах, но петли можно легко перевесить и влево.

Угол открывания составляет 90 градусов. С обратной стороны на двери наклеен толстый слой шумоизоляции. На передней панели вверху есть один 5,25″ отсек, прикрытый сплошной заглушкой. В закрытом состоянии дверца ложится на него без зазора. Всю нижнюю часть слегка утопленного вглубь фронта занимает съемная решетка пылевого фильтра. Воздух попадает сюда через боковые и нижние отверстия шириной в 12 мм. Кстати, грани по бокам сделаны из глянцевого пластика и, учитывая постоянный поток воздуха в этом месте, протирать от пыли их придется очень часто.

За сеткой пылевого фильтра открывается прямой доступ к вентиляторам. Позитивно, что для их монтажа или демонтажа не потребуется снимать переднюю панель полностью. Однако круглые прорези рассчитаны под диаметр 120-мм пропеллеров и ставить сюда 140-мм модели слегка бессмысленно.

Все внешние порты сосредоточены возле правой грани верхней панели. Кнопка старта выполнена в виде скругленного шестиугольника логотипа CM, по периметру которого встроен белый индикатор питания системы. Кнопка сброса системы сделана несколько странно, ведь по форме и размеру напоминает USB-порт и перегрузку можно вызвать случайно, ткнув в нее коннектором той же «флешки». В нее же встроена маленькая полоска активности накопителей. Далее идет два порта USB 3.2 Gen 1, окрашенных в серый цвет, один спаренный 3,5-мм разъем для гарнитуры и щель SD-картридера.

Боковая панель слева поделена на две части. Нижняя представляет собой стенку кожуха блока питания. А заподлицо с ней сверху стоит, собственно, сама левая дверца. Съемная панель может быть сделана в двух вариантах — из металла или из закаленного стекла. В обоих случаях она снимается путем сдвигания назад и откидывания в сторону. Держится на двух винтах с металлической накатанной головкой и имеет ручку для облегчения процесса демонтажа.

Металлическая боковина проклеена с обратной стороны слоем шумоизоляции. Она тяжелая и прочная на изгиб. К боковине из закаленного 4-мм стекла приклеены металлические направляющие снизу и сверху. Стекло полностью прозрачное. Крепежные винты удерживаются на дверцах, потерять их практически невозможно.

Правая боковая панель металлическая, ровная и сплошная на всю высоту корпуса. Открывается путем сдвигания назад. Держится на двух винтах с металлической накатанной головкой и тоже оснащена штампованной ручкой.

С обратной стороны дверцы тоже наклеен слой шумоизолирующего материала.

На верхней панели есть крупной вентиляционное отверстие прямоугольной формы, закрытое пластиковой накладкой. В таком виде корпус можно использовать вместо полочки.

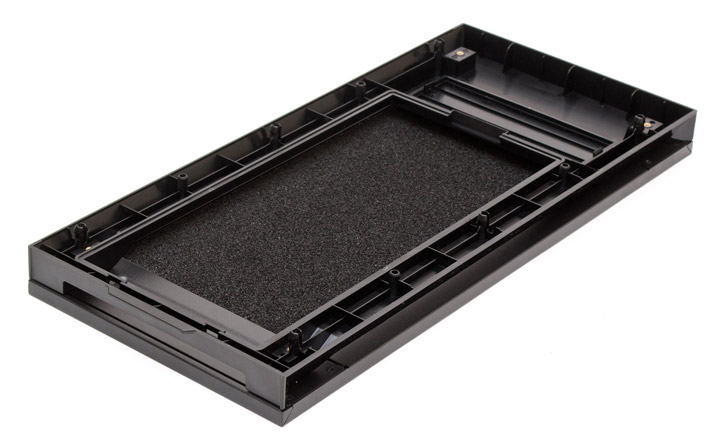

Если требуется больше вентиляции, накладку можно снять. Для этого ее достаточно подцепить за углубление на грани и потянуть вверх. Держится она на магнитной полоске и двух петлях. С обратной стороны на пластиковой крышке есть слой шумоизоляции. На сотовую решетку можно повесить два 120- или 140-мм вентилятора, либо радиаторы СВО соответствующего размера.

Чтобы предотвратить попадание пыли внутрь корпуса в простое и придать ему более эстетичный внешний вид, верхнюю решетку можно прикрыть комплектным магнитным пылевым фильтром.

Обратная сторона корпуса сделана стандартно. На вентиляционную решетку можно закрепить один 120-мм вентилятор, отрегулировав его по высоте в пределах 20 мм. Слотов расширения семь, все закрыты многоразовыми вентилируемыми заглушками. Справа от слотов на двух винтах держится декоративная пластина, закрывающая собой монтажное отверстие. Посадочное место блока питания находится внизу, крепежные отверстия на нем позволяют расположить БП как вентилятором вниз, так и вверх.

На дне корпуса нет ничего интересного помимо вентиляционной решетки блока питания, прикрытой простеньким пылевым фильтром из металлической сеточки. Небольшой выступ на нижней части передней панели позволяет облегчить ее снятие при необходимости.

Пластиковые ножки в металлической обойме имеют высоту всего лишь 10 мм.

Посмотрим на внутреннее устройство корпуса.

Внутреннее устройство

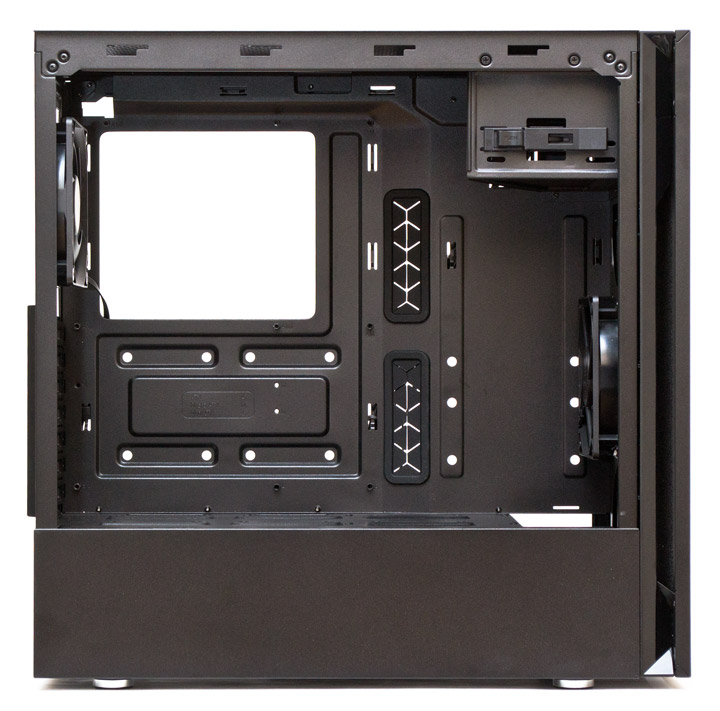

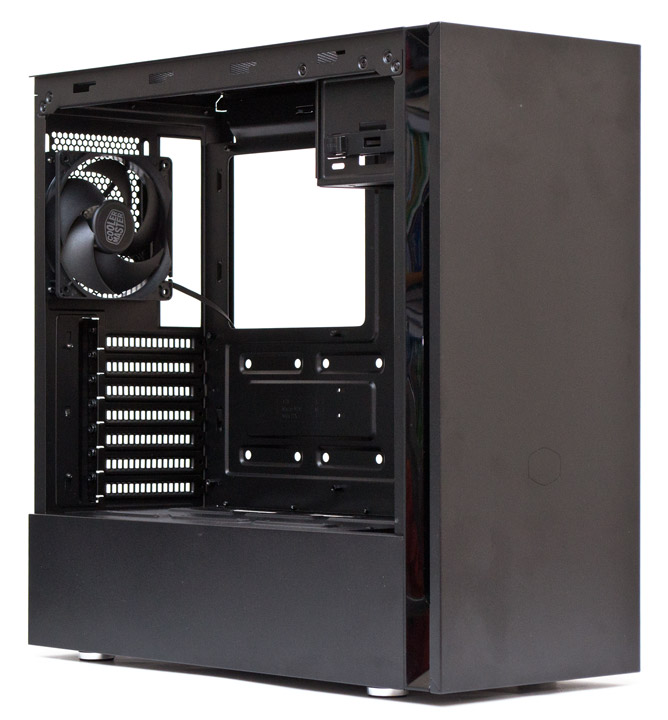

Корпус Cooler Master Silencio S600 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера — 170 мм по нашим измерениям (официально заявлено 167/166 мм для стальной боковой дверцы и с каленым стеклом соответственно). Допустимая длина плат расширения во всех слотах составляет 398 мм с учетом установленных впереди вентиляторов толщиной 25 мм. Длина блока питания ограничена корзиной накопителей и в идеале не должна превышать 160 мм. С определенными сложностями и не в каждом случае сюда можно вместить максимум 180-мм БП, с учетом изгиба проводов.

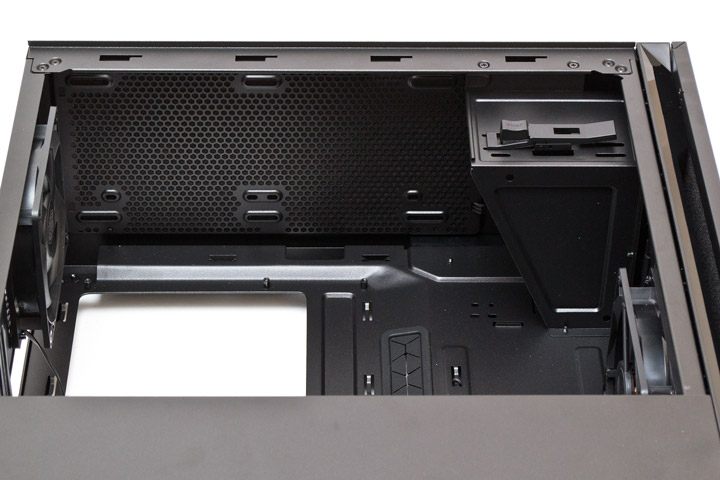

Запас пространства под верхней панелью до кромки материнской платы составляет 35 мм. С установкой 120- и 140-мм вентиляторов проблем не будет, но 240-мм радиаторы могут задевать компоненты материнской платы высотой более 35 мм. Что же до 280-мм радиаторов, то они под верхнюю панель не поместятся. Лоток 5,25″ устройства держится на четырех винтах и его можно снять при необходимости.

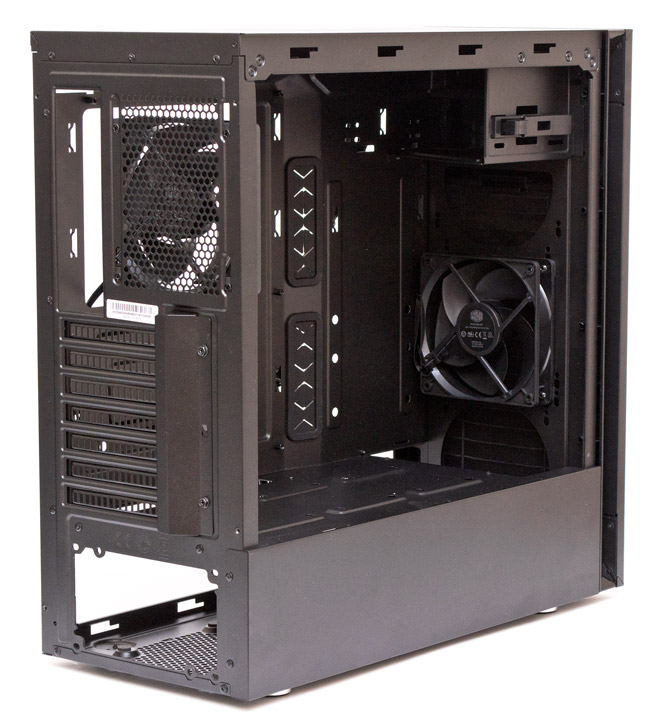

Сзади на вытяжку предустановлен 120-мм вентилятор, его положение можно регулировать по высоте в пределах 20 мм. Все заглушки слотов расширения держатся на обычных винтах для которых потребуется отвертка при установке плат расширения.

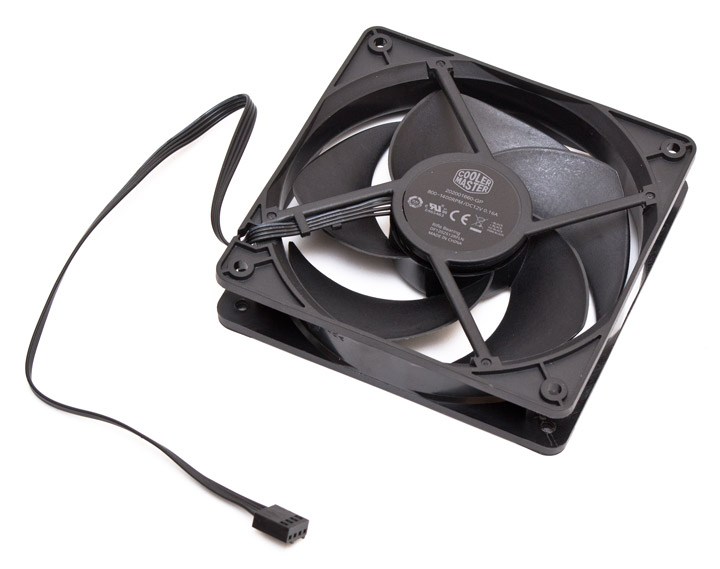

120-мм вентилятор промаркирован как DF1252512RFLN. Прямо на статоре указано, что он оснащен нарезным подшипником скольжения. Крыльчатка состоит из пяти длинных, пологих и закрученных спиралью лопастей. Диапазон скоростей составляет от 800 до 1400 об/мин и регулируется при помощи ШИМ. Длина ленточного провода без оплетки — 300 мм, разъем на четыре контакта.

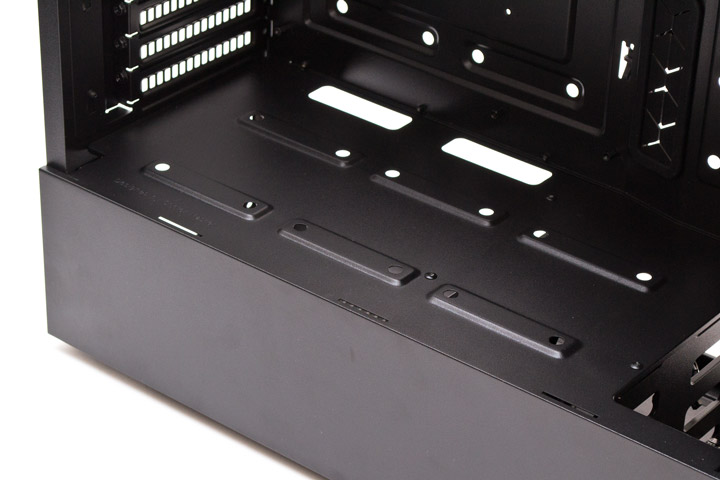

На металлическом нижнем кожухе есть посадочные отверстия для крепления трех 2,5″ накопителей и две прорези для протяжки проводов.

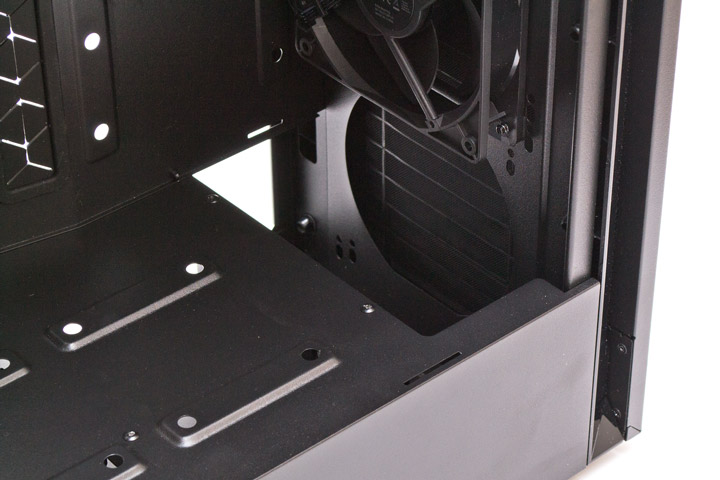

Выемка в передней части кожуха имеет глубину в 75 мм. Этого достаточно для монтажа не только вентиляторов, но и 240- и 280-мм радиаторов СВО в сборе с пропеллерами.

Впереди предустановлен еще один 120-мм вентилятор такой же модели, что и сзади. Как уже упоминалось выше, круглые отверстия на передней панели рассчитаны на диаметр крыльчатки 120-мм вентиляторов, в 140-мм моделях часть плоскости будет перекрыта, из-за чего они будут малоэффективными.

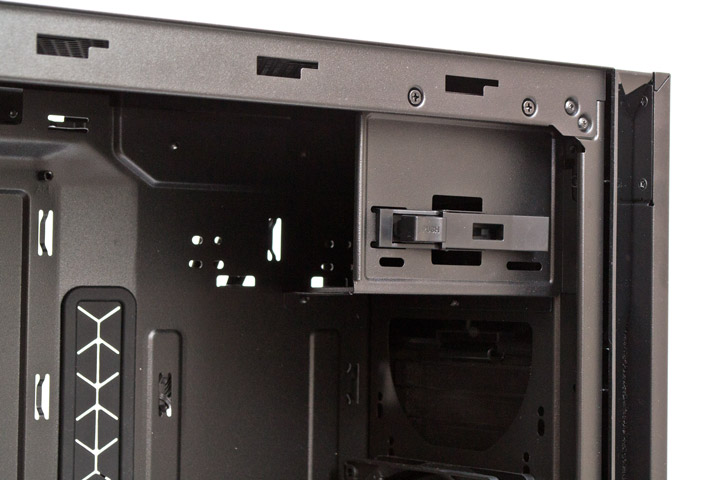

Корзина под 5,25″ устройства оборудована фиксатором быстрого крепления, отвертка тут не потребуется. Если корзина мешает установке радиаторов СВО, ее можно легко демонтировать, выкрутив четыре винта.

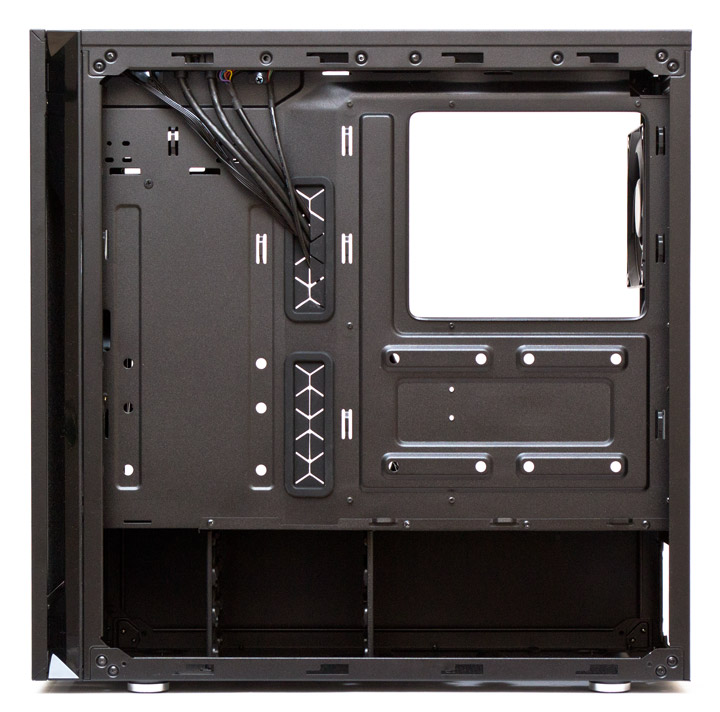

Запас пространства по ширине до боковой дверцы за поддоном материнской платы для укладки кабелей составляет от 26 мм в передней части, до 18 мм в задней. Вверху есть квадратный вырез под усилительную пластину процессорного кулера, два крупных прорезиненных отверстия по центру и два помельче вверху. В задней части под вырезом можно повесить вертикально еще два 2,5″ накопителя, а впереди один 3,5″ диск. Для фиксации кабельных стяжек сзади найдется 11 проушин.

Несъемная стойка корзины для трех 3,5″ жестких дисков расположена под кожухом спереди. Диски вставляются в нее при помощи парных салазок, на которых есть демпферы вибраций вокруг крепежных штырьков.

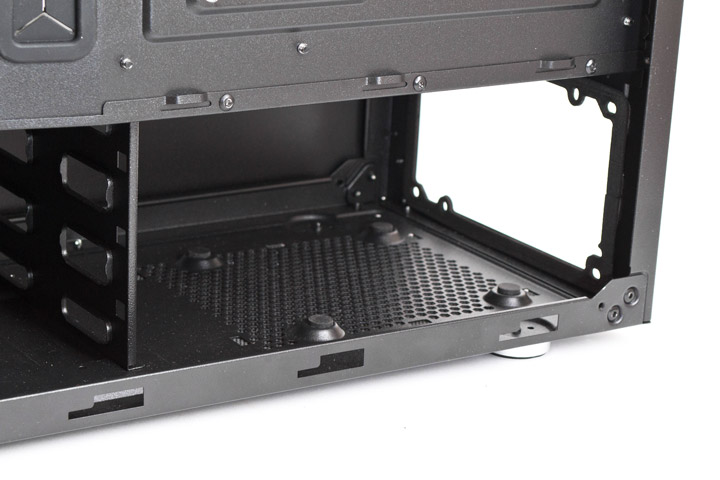

Так выглядит отделение для блока питания. Без проблем сюда помещается БП длиной до 160 мм. С большими усилиями и некоторым везением можно поставить блок длинной до 180 мм. Демпфер вибраций наклеен по периметру отверстия сзади и еще четыре мелких мягких нашлепки приклеены снизу.

Передняя панель корпуса легко снимается, если потянуть ее за выступ снизу. Никаких проводов на ней нет.

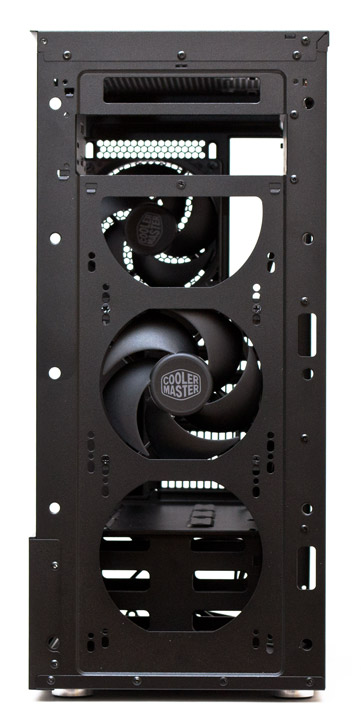

А так выглядит внутренняя часть передней панели. Жаль, что даже при снятой верхней корзине поставить и закрепить сюда третий вентилятор не получится.

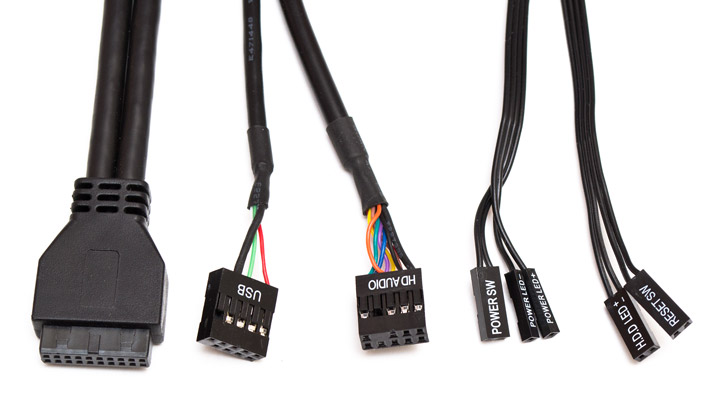

В набор кабелей от корпуса входит: разъем USB 3.2 Gen 1, колодка USB 2.0 от картридера, шнур HD Audio и шлейф из четырех пар проводов от кнопок запуска и перезагрузки системы, индикатора питания и работы накопителей. Все провода черного цвета и имеют достаточную для подключения длину.

Перейдем к сборке и тестированию системы.

Сборка

Сборка системы в корпусе Cooler Master Silencio S600 не вызовет затруднений даже у неопытных пользователей. Единственный момент связан с тесным отсеком блока питания. В частности, если БП модульный, то все необходимые провода лучше подключить к нему до начала монтажа. В остальном все просто, понятно и легко. Все кабеля можно без усилий расположить за поддоном.

Если в корпусе есть боковое окно, то система отлично просматривается через него даже без дополнительной подсветки.

Индикатор питания системы и светодиод активности накопителей светят мягким белым цветом и не напрягают глаза.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Cooler Master Silencio S600 использовалась следующая конфигурация:

• процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
• кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
• материнская плата: ASUS Prime Z390-A (Intel Z390);
• видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
• память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: be quiet! Dark Power Pro 10 (550 Вт);
• дополнительные вентиляторы: 2 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин; 1 x Noctua NF-P12, 120 мм, 1300 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течение 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 26 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 428 ватт. Тестирование проводилось в четырех режимах, которые затем сравнивались с открытым стендом. В первом режиме «open» верхняя крышка корпуса была заменена решеткой, а передняя дверца открыта. Второй режим «open top» это решетка сверху при закрытой передней дверце. Третий режим «open front» соответствует закрытой верхней крышке и открытой фронтальной дверце. И последний, самый сложный с точки зрения вентиляции режим — «closed», когда передняя дверца и верхняя крышка корпуса закрыты. Под верхнюю панель корпуса было добавлено два вытяжных 120-мм пропеллера, а на фронтальную панель еще один нагнетательный 120-мм вентилятор. Все корпусные вертушки во время теста работали на максимальной скорости.

Результаты тестирования

Результаты экспериментов в тепловом тесте с открыванием и закрыванием передней и верхней панели получились интересными и стоит рассмотреть их по компонентам отдельно. Наиболее чувствительным к изменениям потоков воздуха оказался центральный процессор. В полностью закрытом корпусе он проигрывает восемь градусов открытому стенду, а если в шасси распахнуть переднюю панель и поставить решетку сверху, то уже всего лишь три градуса, что близко к идеальному показателю. Наиболее вероятно, что с горячими процессорами будет использоваться вариант закрытый перед и открытый верх, потому разница на воздушном кулере в среднем составит пять градусов, что в целом неплохо. Что касается температуры видеокарты, то ей практически безразлично, открыты панели или нет. Разница с открытым стендом составляет два, максимум три градуса и это великолепный результат. Отличия в нагреве оперативной памяти и материнской платы незначительны и на работе системы никак не скажутся. Что же до жесткого диска, то его показатели наиболее занимательны. Как оказалось, полностью закрытый и полностью открытый вариант конфигурации нагреваются сильнее всего (до трех градусов разницы). А наиболее приятный для него вариант это открытая передняя дверца. Вероятно потому, что так создается направленный воздушный поток, слегка улучшающий обдув накопителя в корзине. В целом система охлаждения Cooler Master Silencio S600 оставляет о себе позитивные впечатления. Она не идеальна, но достаточно хороша, как для этого класса корпусов с шумоизоляцией. А в сравнении с прошлыми моделями в серии Silencio охлаждение выглядит существенно лучше.

Выводы

Cooler Master Silencio S600 это добротное и крепкое шасси без существенных недостатков. Оно обладает строгим внешним видом, продуманной передней дверцей и красивым боковым окном (в одном из вариантов модели). «Олдфагам» понравится большой вес корпуса и наличие места под 5,25″ привод, но может вызвать недоумение спаренный 3,5-мм аудио разъем. А в качестве бонуса есть встроенный картридер. По внутренней структуре все очень хорошо. Поместится и большой кулер, и СВО и длинные видеокарты и много накопителей формата 2,5″ и 3,5″, и провода есть куда спрятать. И самое главное, что корпус не подкачал по части охлаждения. Схема вентиляции здесь достаточно хорошая, ее можно улучшить как за счет дополнительных пропеллеров, так и за счет открывания передней и верхней панелей. В общем, корпус можно заточить как под меньший уровень шума, так и под лучшее охлаждение, на вкус пользователя. Кстати, встроенная шумоизоляция действительно хорошо справляется с подавлением паразитных призвуков от электронных компонентов, как на мой субъективный слух. Хотя заглушить воющую видеокарту она, конечно же, не сможет.

Претензии к Silencio S600 можно предъявлять по мелочам. Металлическая сетка вместо приличного фильтра под блоком питания, глянцевые грани возле вентиляционных отверстий передней панели, кнопка Reset с габаритами USB-порта, на которую можно нажать случайно, маленькие прорези спереди, ограничивающие возможности 140-мм вентиляторов, маленький отсек для блока питания. Вот, пожалуй, и весь перечень замеченных проблем.

На свою заявленную цену Cooler Master Silencio S600 выглядит весьма прилично и функционально. Он может составить достойную конкуренцию альтернативным предложениям от Fractal Design и NZXT. Надеюсь, что компания продолжит развивать данную линейку в том же духе.
