Характеристики
| Модель | Deepcool Steam Castle |
| Тип корпуса | Mini-Tower |
| Размеры, мм | 420 (В) x 278 (Ш) x 406 (Г) |
| Материал | Сталь, пластик |
| Вес, кг | 6,8 |
| Цвет | Черный / белый / красный / желтый |
| Форм-фактор | MicroATX / Mini-ITX |
| Устройства 5,25″ | 1 |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 3 / 2 (все 3,5″ отсеки принимают 2,5″ накопители) |
| Поддерживаемое количество карт расширения | 4 |
| Вентиляторы | передние — 1 х 120 / 140 / 200 мм (установлен) верхние — 2 х 120 / 140 мм (опционально) задние — 1 х 120 (установлен) / 140 мм |
| Интерфейсные разъемы | 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники. |
| Прочее | Трехцветная подсветка выхлопных отверстий верхней панели, окно на боковой панели, регулятор оборотов трех вентиляторов, совмещенный с управлением подсветкой |
Упаковка и комплект поставки
Корпус поставляется в обычной, зато информативной коробке. Внешность показана схематической картинкой на фронтальной стороне упаковки, внутренность — на тыльной, а сбоку обозначены короткие технические характеристики и варианты расцветок шасси. Корпус может иметь черный, белый, красный или желтый цвета. Хотя обещают еще выпустить и глянцевые и матовые виды поверхностей, и зеленую и синюю расцветки.
От повреждений при транспортировке корпус защищен привычными пенопластовыми демпферами и пластиковым пакетом. В комплект его поставки включены:
- инструкция;
- гарантийный листок;
- диагностический динамик;
- 10 одноразовых кабельных стяжек;
- восемь резиновых демпферов для 2,5″ дисков;
- переходник под отвертку для установки стоек материнской платы;
- восемь шурупов для вентиляторов;
- пять дополнительных стоек материнской платы;
- 16 винтов для 3,5″ накопителей;
- восемь винтов для 2,5″ накопителей;
- четыре винта для блока питания;
- 20 маленьких винтов для материнской платы, оптических приводов и 2,5″ дисков.
Внешний вид
Как заявляют сами создатели Steam Castle, концепцию дизайна они позаимствовали из популярного направления в культуре и научной фантастике, называемого «стимпанк». Внешность корпуса полностью подтверждает эту версию. Не исключено, однако, что в этимологию названия спрятана и тонкая ирония над приставками Steam Box корпорации Valve, смешанная с данью уважения произведениям Хаяо Миядзаки. В любом случае, данное шасси можно назвать каким угодно, только не скучным. Наш экземпляр имеет глянцевую красную покраску металлических и пластмассовых деталей корпуса и ряд декоративных элементов, усиливающих его сходство с техникой 50–60 гг прошлого столетия. В частности, на ровной передней панели есть две вертикальные решетки, выступающие за габариты шасси. Именно через них внутрь поступает большая часть воздуха, необходимого для охлаждения компонентов. Надпись Deepcool расположена в верхней части фронта, как раз под неприметной заглушкой для посадочного места одного 5,25″ устройства.
Овальные отверстия снизу не выполняют никакой практической роли и нужны только для красоты.
А вот верхняя горизонтальная трапециевидная решетка вполне способна посодействовать отводу тепла из корпуса. Все углы закруглены, что создает приятные визуальные и тактильные ощущения.
Большую часть площади левой боковой дверцы занимает квадратное тонированное смотровое окно, размером 230х230 мм.
Пластиковое окно имеет приличную толщину и надежно закреплено в боковой панели. Дополнительные же ребра жесткости делают дверцу почти монолитной и позволяют не переживать о целостности данного иллюминатора. Жаль только что ручки для ее демонтажа не предусмотрено.
Правая боковая панель не имела бы ничего особенного, однако именно на ней расположены все внешние порты и органы управления корпусом. Получается забавная ситуация — корпус должен стоять слева от пользователя, иначе портами и кнопками будет невозможно воспользоваться. Но в таком варианте не видно окно на левой дверце. Придется выбирать — что нужнее, потешить чувство эстетического или банально включить компьютер.
Если считать сверху вниз, то здесь обнаружится совмещенный регулятор яркости подсветки и скорости вращения вентиляторов на три канала, еле заметная кнопка сброса системы, крупная круглая клавиша запуска ПК, индикаторы питания и активности накопителей (светящие слишком ярким синим цветом), расположенные рядом с двумя 3,5-мм аудио разъемами, два порта USB 3.0 и два порта USB 2.0.
Снимать правую боковую панель нужно осторожно, поскольку все провода закреплены прямо на ней. Сама панель очень жесткая за счет дополнительной металлической планки с разъемами. И особенно умилительно то, что к планке приклеен крупный резиновый демпфер, который не дает панели стучать по каркасу корпуса во время эксплуатации.
Задняя панель демонстрирует нам, что корпус может использовать 120- или 140-мм модели вытяжных вентиляторов, имеет два прорезиненных отверстия для шлангов СВО и четыре вентилируемых слота расширения с многоразовыми заглушками. Дверцы крепятся удобными винтами с пластмассовыми накатанными головками.
Блок питания можно устанавливать как вентилятором вниз (лучший вариант), так и вверх (не рекомендуется). Под БП, в отдельных полозьях спрятан хороший пылевой фильтр.
Нижняя панель весьма лаконична — есть четыре крупные резиновые ножки и ряд отверстий для поступления забортного воздуха к блоку питания. Расстояние от поверхности стола до вентиляционной решетки составляет порядка 10 мм.
А вот верхняя панель уже гораздо более необычная. Помимо стандартного выхлопного отверстия есть еще четыре круглых вытяжки, похожие на дымовые трубы. Вентиляторов в них нет (они могут быть расположены чуть ниже), зато есть разноцветная подсветка.
Ниже приведен слегка измененный ракурс верхней панели, чтобы читатель смог сам рассмотреть эту находку дизайнерской мысли.

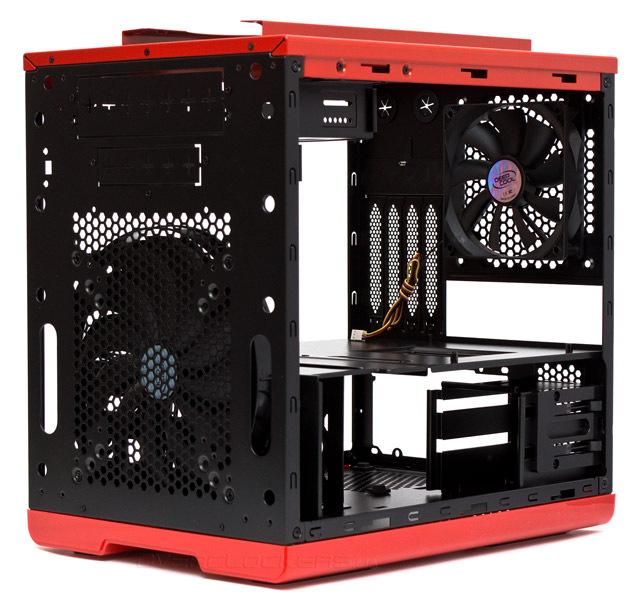

Перейдем к изучению внутренностей Steam Castle. Внутреннее устройство

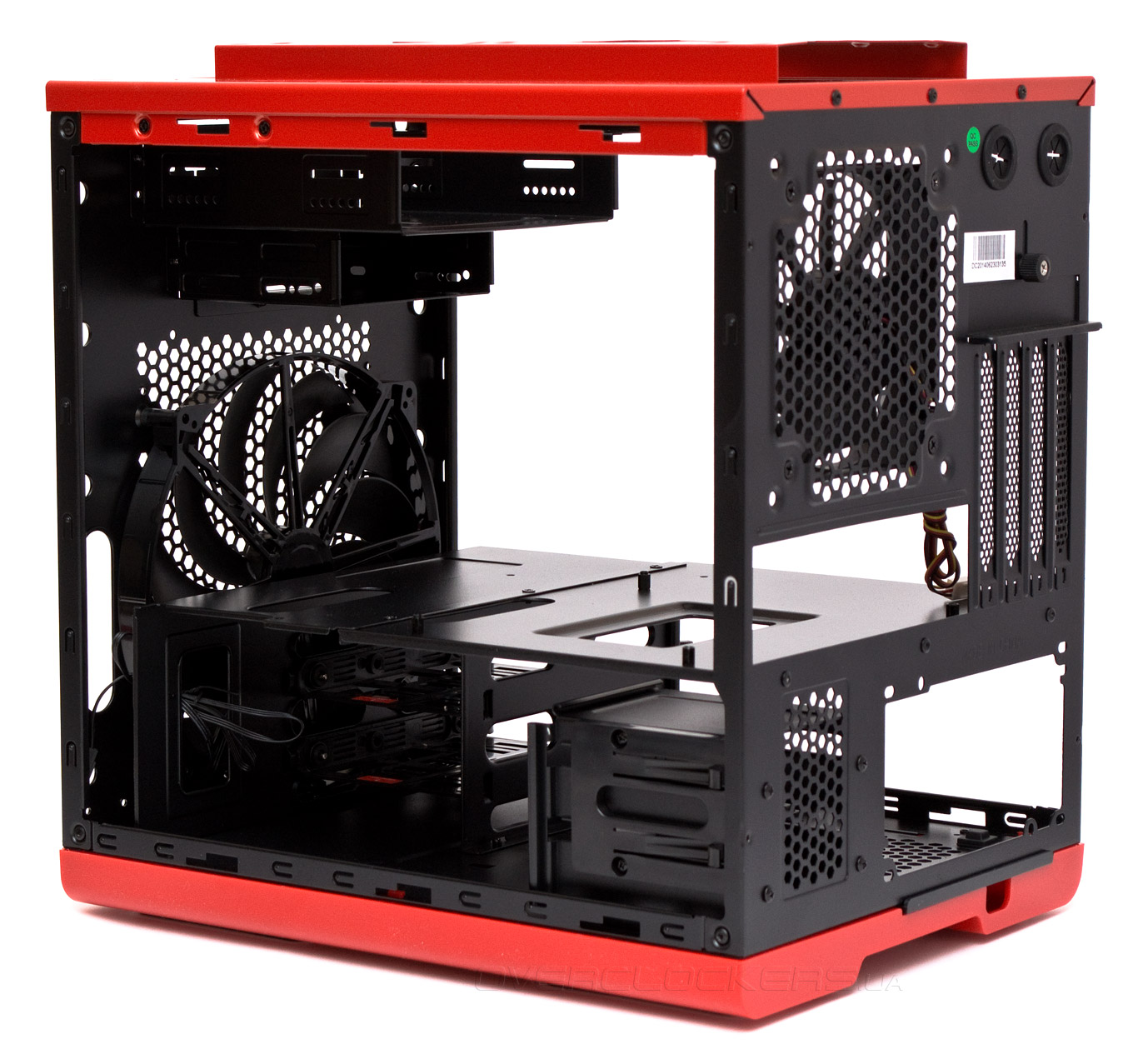

Deepcool Steam Castle поддерживает установку в горизонтальном положении материнских плат формата MicroATX и Mini-ITX. Допустимая высота процессорного кулера, если устанавливать его предварительно смонтированным на плату, составляет 175 мм. Если монтировать потом, можно пристроить и башню до 190 мм включительно, но при этом возникнут определенные сложности. Полная допустимая длина видеокарты ограничивается 320 мм (при установленном переднем вентиляторе). Но, если не снять верхние корзины, то невозможно будет подключить дополнительное питание сбоку к любой плате расширения, которая длиннее чем 255 мм. Ограничение по длине для блока питания находится в пределах 160–170 мм, в зависимости от расположения проводов на конкретной модели.

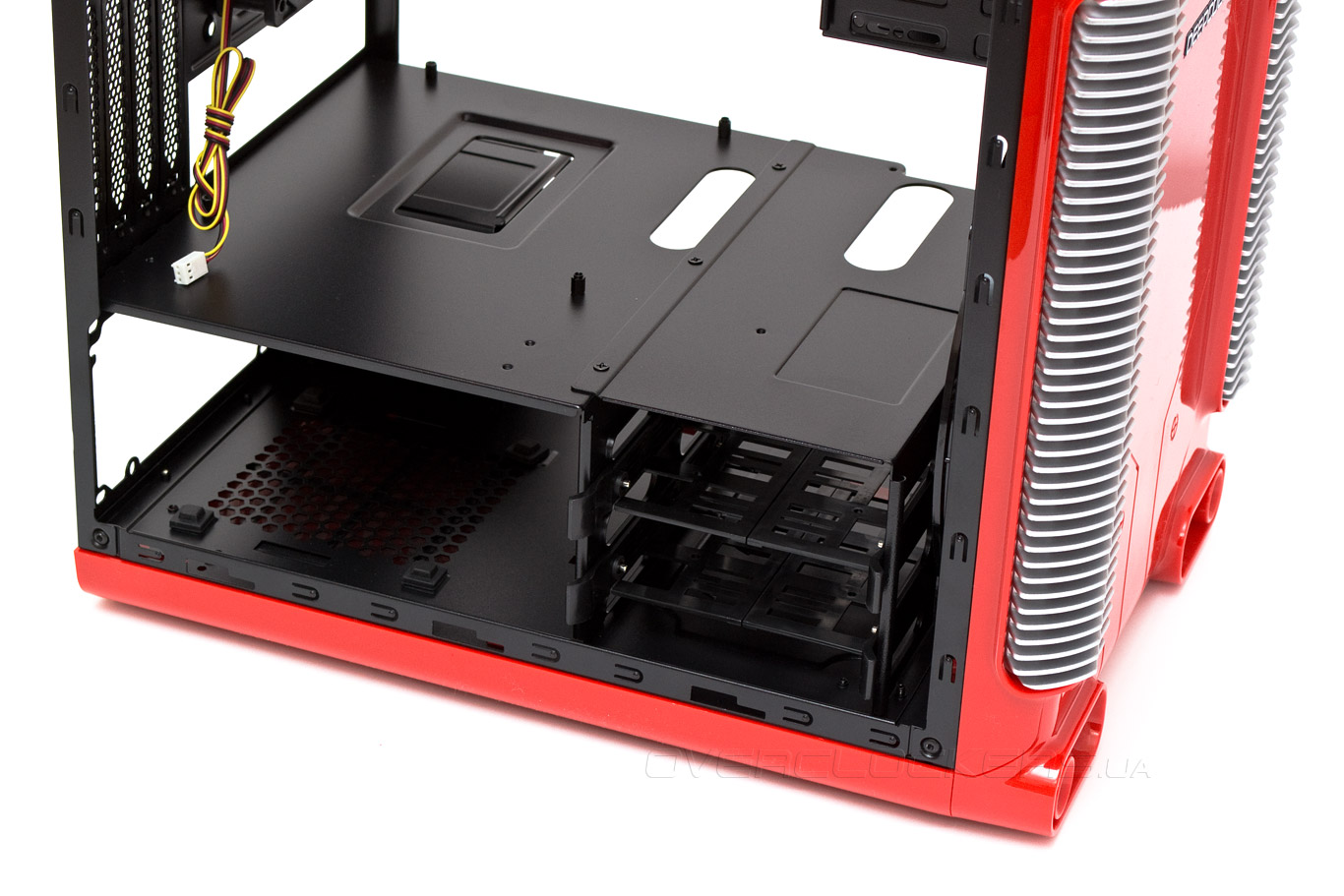

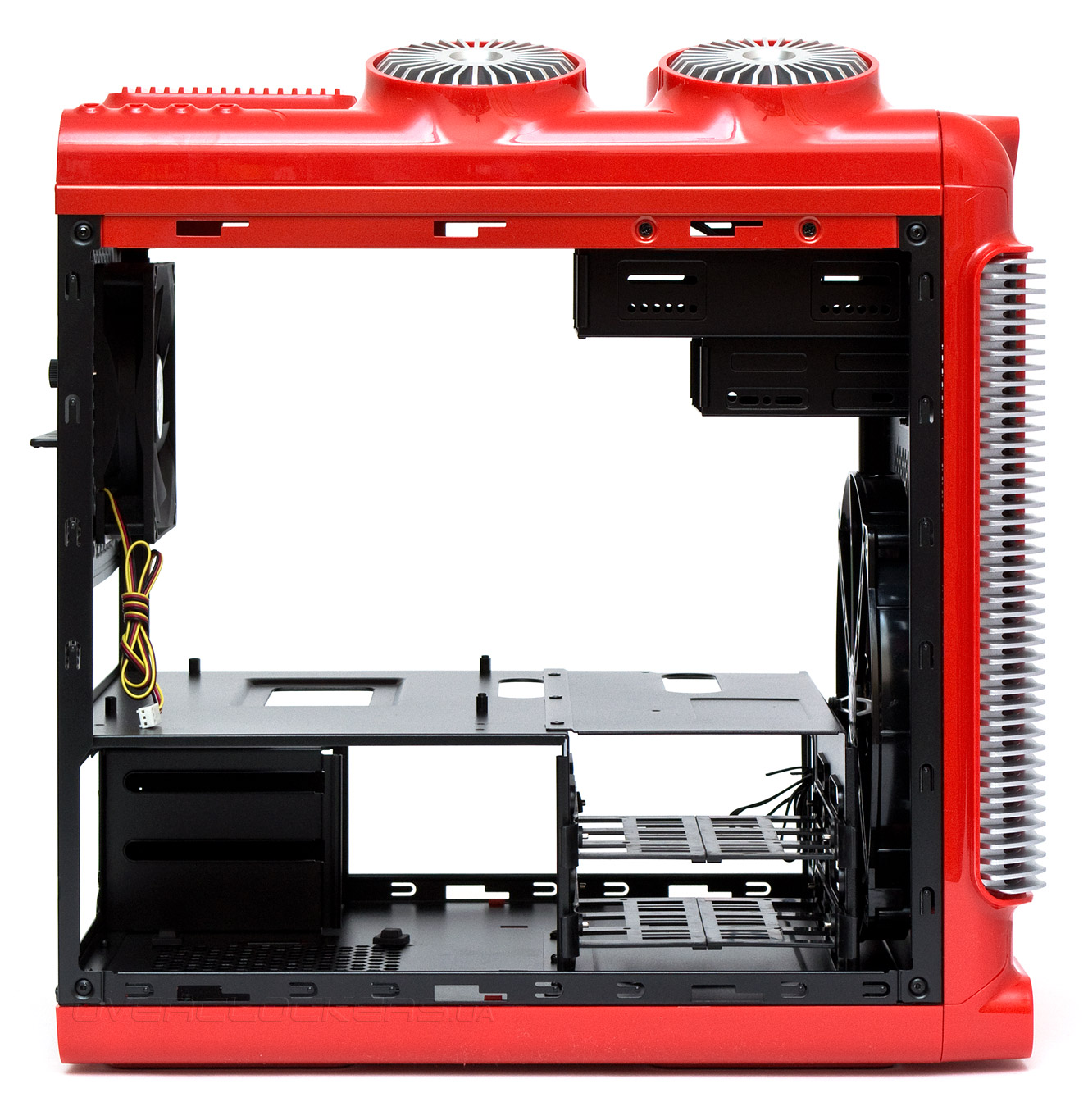

Крупный горизонтальный поддон разделяет корпус внутри на две зоны. В нижней находится блок питания и посадочные места для накопителей, в верхней — все остальные компоненты системы.

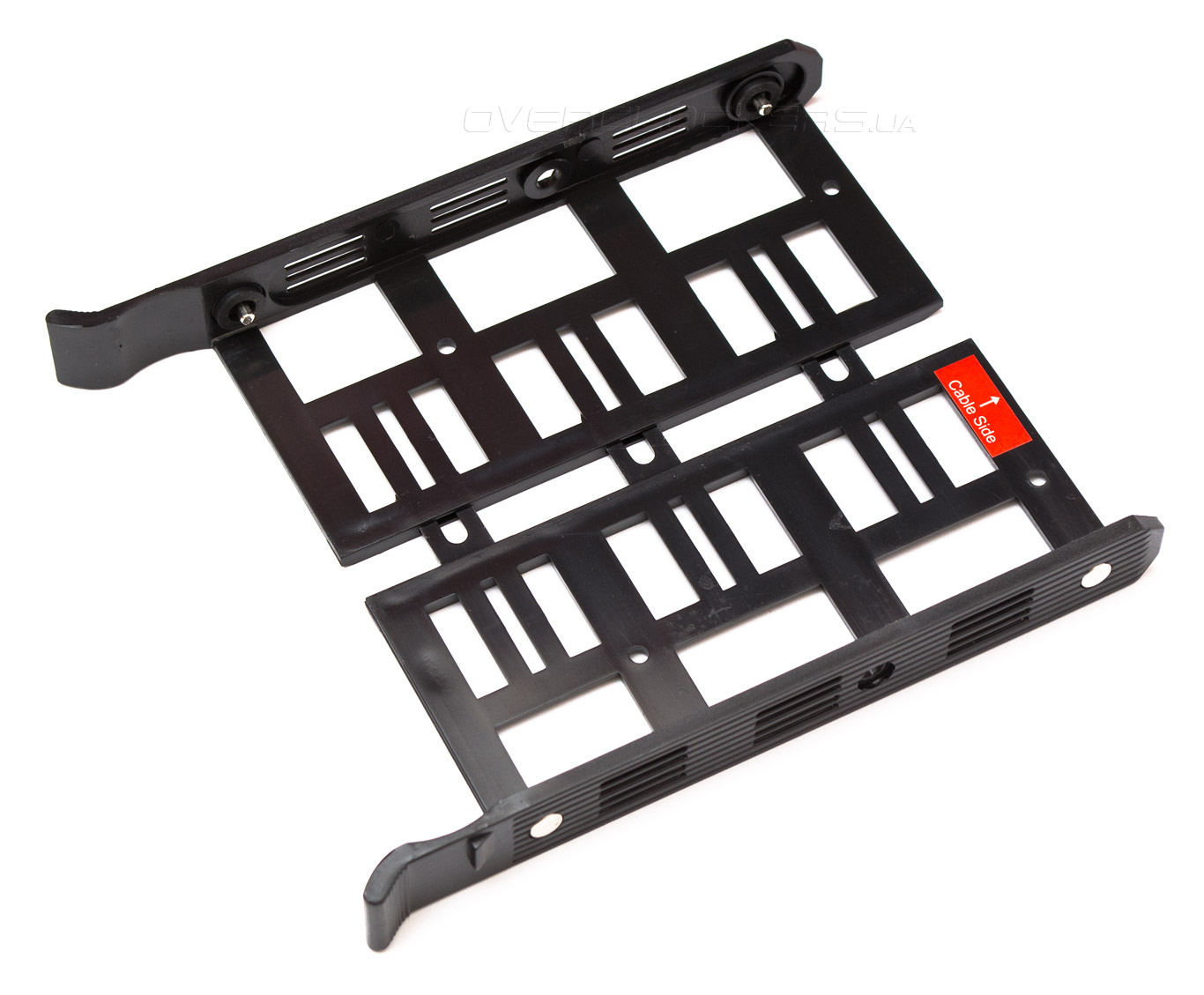

Раздвижная каретка со встроенными резиновыми демпферами может принять как 3,5″ диски (просто вставляются и защелкиваются), так и 2,5″ накопители (потребуется отвертка, чтобы их прикрутить). Всего в корпус можно установить две такие салазки.

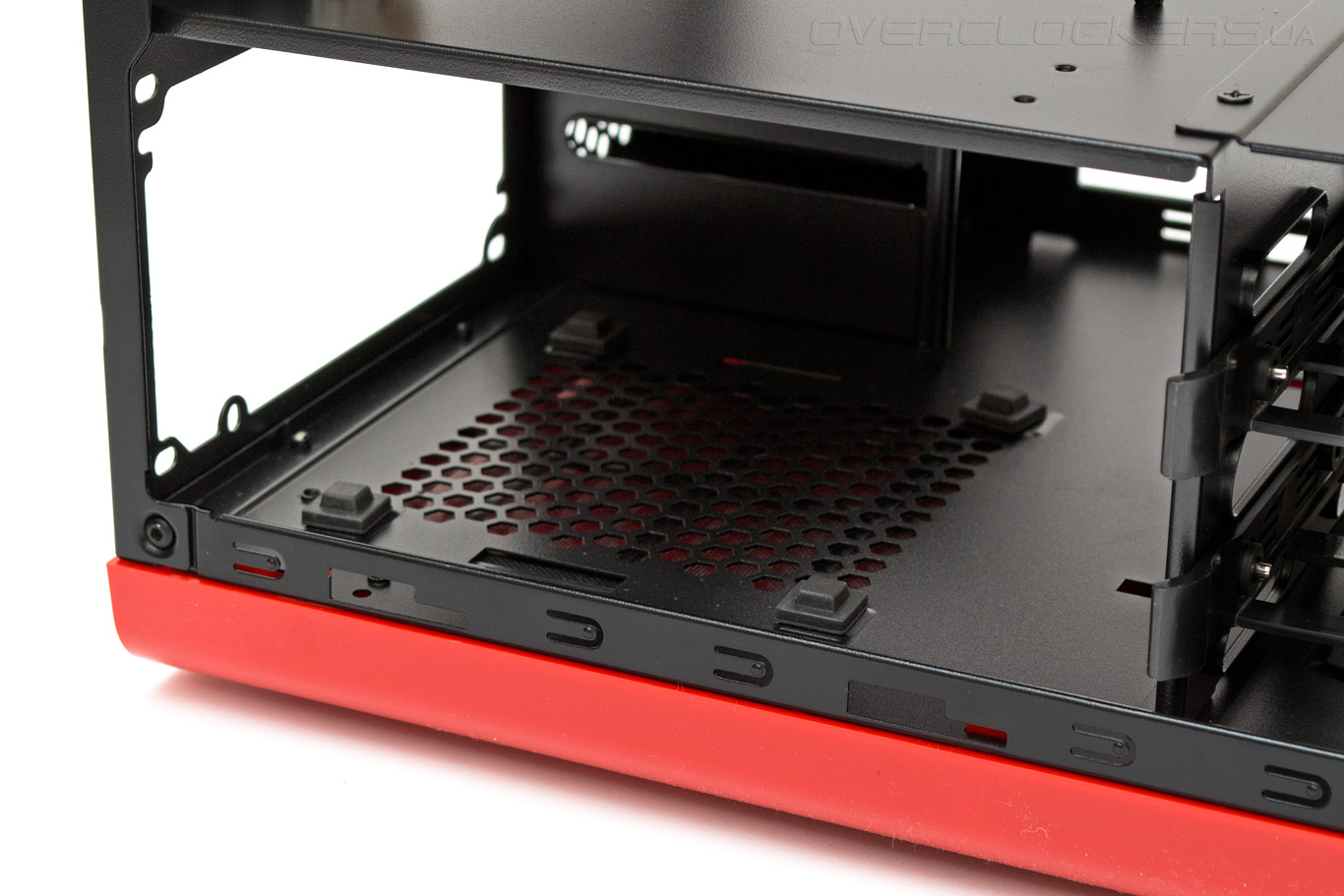

Ниша для установки блока питания расположена не очень удачно, здесь мало места для проводов. Оптимальная длина блока питания — 160 мм, поскольку до стенки ниши останется еще 40 мм, что позволит изогнуть все кабеля под нужным углом. 180-мм блок не помещается, проверено на практике. На нижней панели видим приклеенные демпферы, частично устраняющие проблему вибрации БП на высоких оборотах встроенного вентилятора.

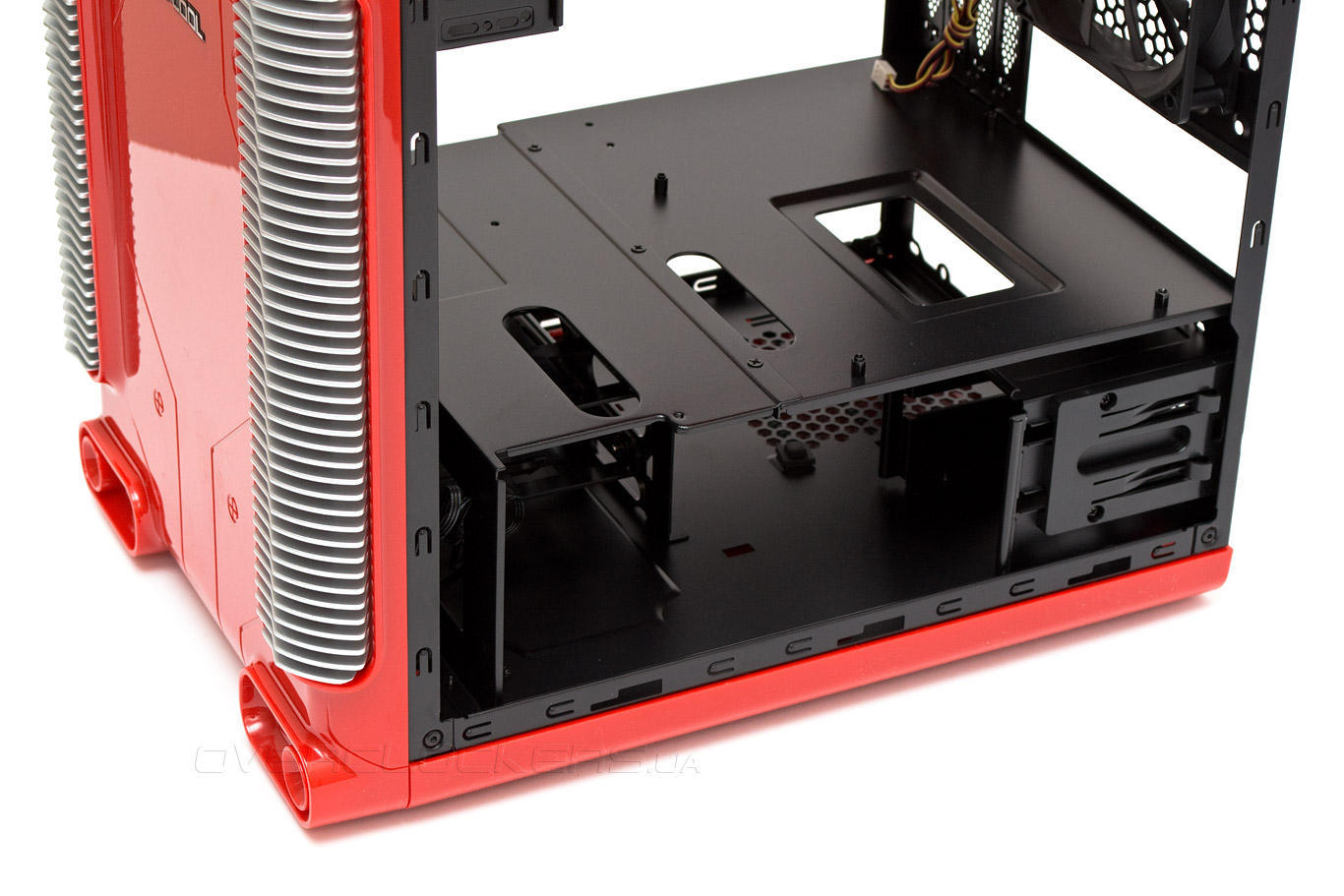

С правой стороны поддона материнской платы, в нижней части, есть еще одна корзина, рассчитанная на два 2,5″ накопителя. Сам поддон частично разборной. С него снимается передняя часть вместе со стойкой 3,5″ дисков. В таком случае можно установить только плату Mini-ITX формата, зато спереди высвобождается 145 мм пространства, куда можно поставить крупный радиатор СВО.

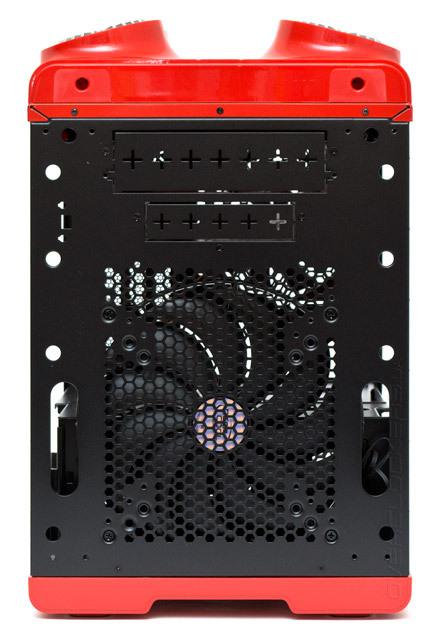

Передняя пластиковая панель легко снимается, если потянуть ее за вырез снизу. На металлической части наблюдаем две многоразовые заглушки 5,25″ и 3,5″ слотов (последний не имеет внешнего выхода) и крупную, перфорированную в виде шестиугольников решетку, на которую можно установить один 120-, 140- или 200-мм вентилятор. Пылевых фильтров нет.

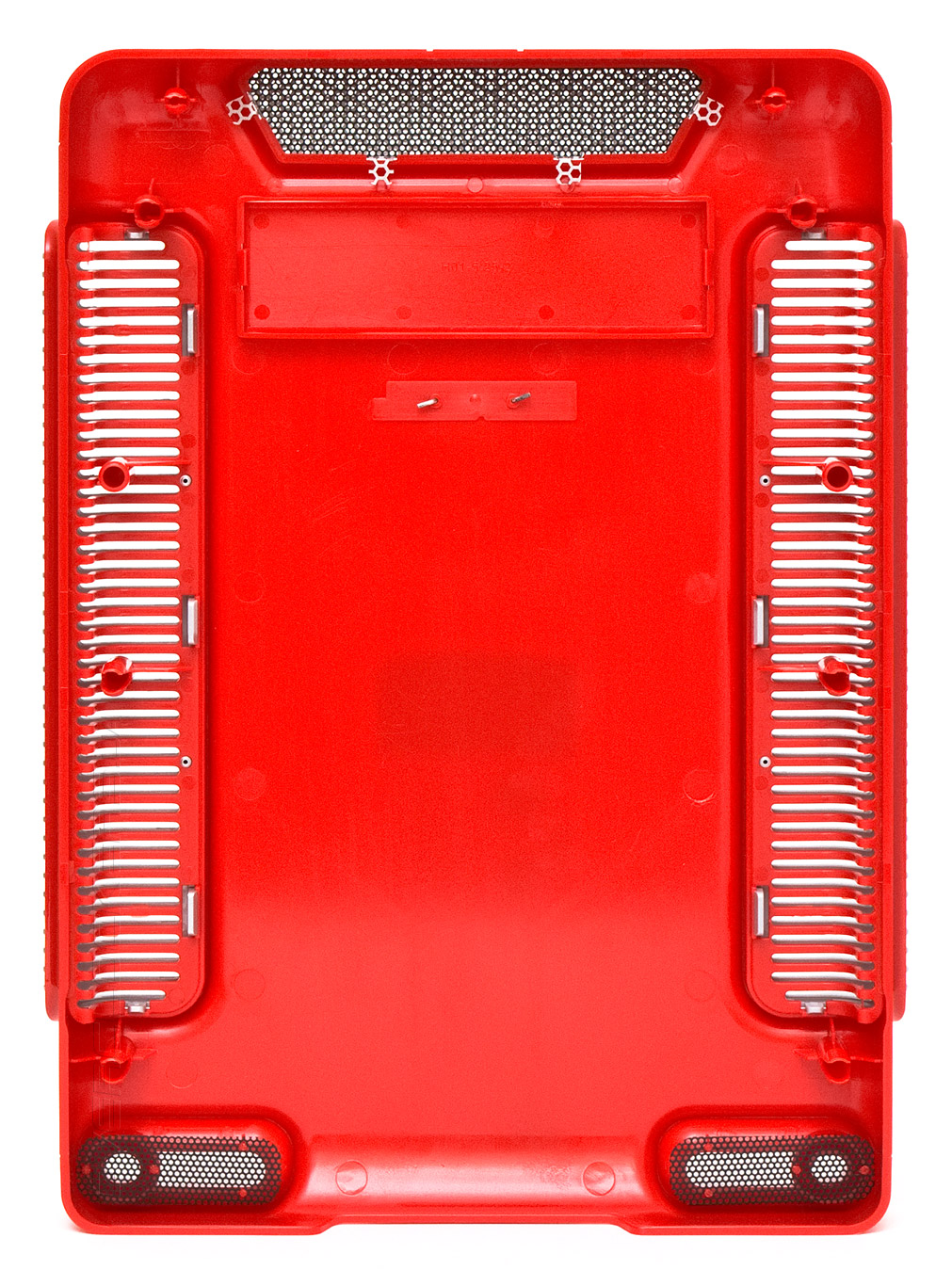

Обратная сторона пластмассовой фронтальной панели лишена особых изысков. Держится на восьми креплениях типа «тюльпан».
Если снять с корпуса верхнюю крышку, увидим посадочные места для двух 120- или 140-мм вентиляторов. Поскольку отверстия расположены рядом, то не возникнет никаких проблем и при установке 240-мм двухсекционных радиаторов СВО.

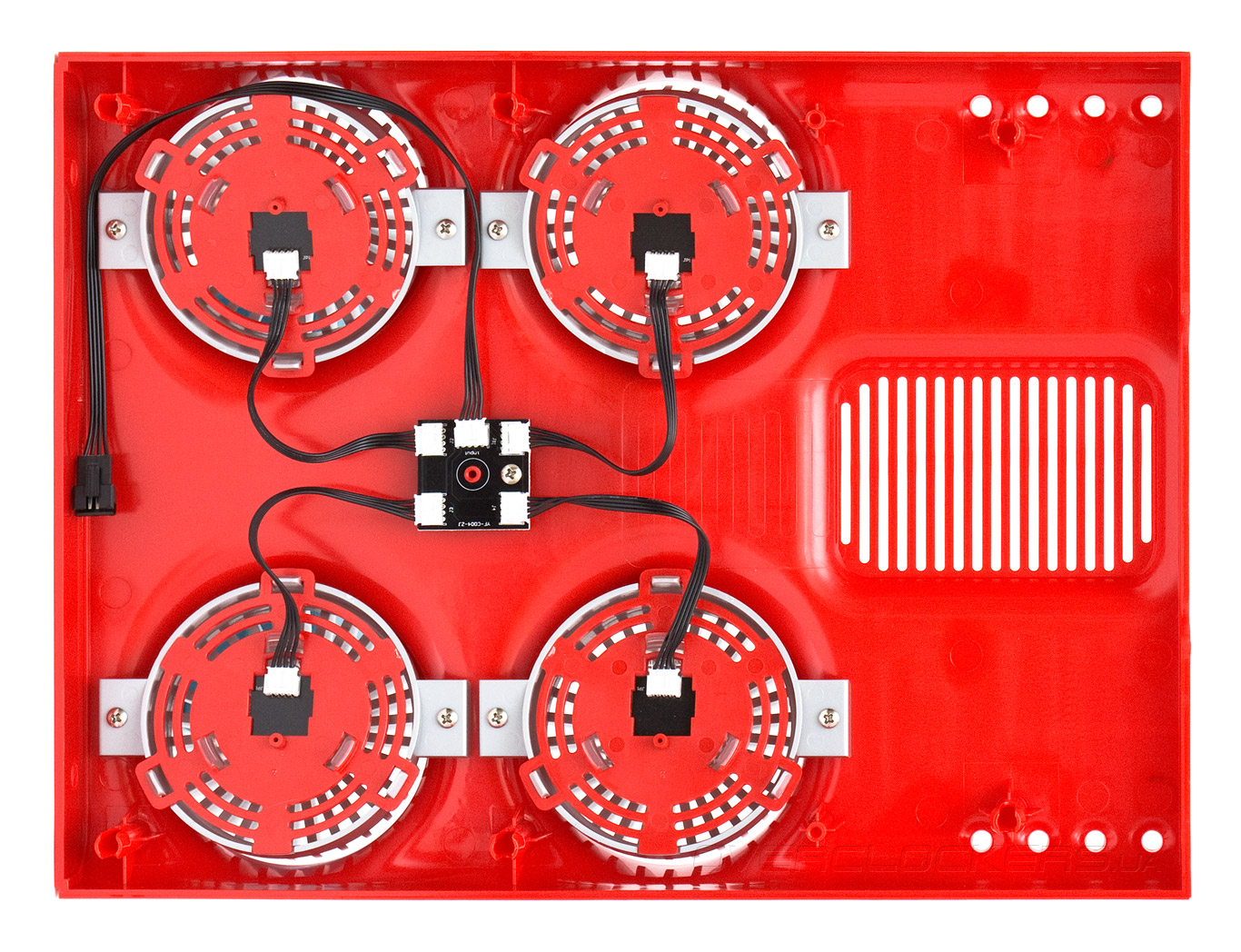

Под верхней панелью находится кабельная разводка от четырех RGB-светодиодов. Перед снятием этой крышки, не забудьте отсоединить провод питания подсветки от управляющего блока на правой дверце.
На задней панели предустановлен на вытяжку 120-мм вентилятор без маркировки. Его крыльчатка работает максимум на 900 об/мин при 42 дБ (А) шума и силе тока в 0,115 А. Старт происходит при подаче 5 В, скорость при этом составляет 500 об/мин, уровень шума 35 дБ (А). В качестве подшипника используется втулка скольжения. Двигатель издает постоянный треск, который к счастью, почти не слышно снаружи корпуса. Треск довольно тихий до 7 В и 600 об/мин, но затем стремительно нарастает. Длина разноцветного шнура без оплетки составляет 450 мм, подключение к питанию — трехконтактное.
Передний вентилятор тоже лишен маркировки. Он относится к типоразмеру 200х200х20 мм, расстояние между посадочными отверстиями, расположенным в форме квадрата, составляет 154 мм, если считать по периметру. Крыльчатка стартует при 6 В, 500 об/мин и 39 дБ (А). При этом сразу возникает посторонний шум, слышный вблизи от вентилятора. На максимальной скорости в 750 об/мин, вентилятор имеет силу тока 0,173 А, издавая шум на уровне 48 дБ (А), который похож на басистый рокот. В качестве подшипника используется обычная втулка скольжения. Длина черного спаянного шнура с трехконтактным подключением к питанию составляет 500 мм.
Корзины, расположенные над вентилятором можно, а иногда и нужно демонтировать. В 3,5″ корзину есть возможность закрепить винтами один 2,5″ накопитель.
В набор кабелей входят: провод HD Audio с переходником на устаревший АС'97; колодка для внутреннего подключения USB 3.0; колодка USB 2.0; три трехконтактных разъема для подключения вентиляторов; четыре кабеля от индикаторов работы ПК, активности дисков, кнопок запуска и перезагрузки; разъем для подключения RGB-светодиодов на верхней панели и разъем питания SATA для подключения к встроенному реобасу.
Сборка системы в корпусе Deepcool Steam Castle проходит без особых проблем, но имеет некоторые специфические особенности. Например, материнская плата и накопители устанавливаются очень просто. Но когда в качестве системы охлаждения процессора был использован Zalman Reserator 3 Max Dual, с его установкой пришлось повозиться. Для начала нужно было снять 5,25″ и 3,5″ отсеки. Затем закрепить водоблок на плату, поскольку после монтажа материнской платы не будет доступа к усилительной пластине. А в финале еще не совпали крепежные отверстия (на радиаторе они расположены не вплотную) и пришлось накручивать переходники. Одним словом — воздушный кулер лучше устанавливать сразу с материнской платой вместе.
Проблема укладки кабелей здесь решается просто — в нижнем отсеке для них хватает места. Но все внешние порты находятся на правой боковой дверце, и после ее установки провода придется распределять еще раз. Именно поэтому видеокарта, это последняя деталь, которая сюда монтируется. В противном случае доступ к кабелям будет закрыт.
Как уже упоминалось ранее, блок питания ограничен длиной в 17, а еще лучше — в 16 см, иначе его провода помешают установке, упершись в корзину накопителей.
Боковое стекло сильно тонировано и не позволяет хорошо рассмотреть собранную систему. Эту проблему можно решить с помощью дополнительной внутренней подсветки.
Верхние «выхлопные» трубы имеют три цвета на выбор (красный, зеленый, синий), способные работать постоянно или в режиме «дыхания». Можно и полностью выключить свечение. Режимы переключаются нажатием на поворотный диск регулятора скорости вращения вентиляторов. Он же должен управлять и интенсивностью свечения, но в данном варианте они оставались неизменными.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Deepcool Steam Castle использовалась следующая тестовая конфигурация:
- процессор: Intel Core i5-4670K (3,4@4,3 ГГц, 1,216 В);
- кулер: Zalman Reserator 3 Max Dual;
- материнская плата: MSI Z97I Gaming AC (Intel Z97);
- видеокарта: MSI R9 270 Gaming 2G (AMD Radeon R9 270);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-1333 МГц, 9-9-9-27-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Zalman ZM600-GT (600 Вт);
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и Furmark 1.15.0.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера, видеокарты и корпуса зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 332 ватта. Тестирование проводилось в единственном режиме сравнения с открытым стендом.
Результаты тестирования
Deepcool Steam Castle демонстрирует не лучшие показатели эффективности охлаждения. Температура процессора получается на шесть градусов выше, чем на отрытом стенде, а видеокарта нагревается на 11 градусов больше. На 2–3 градуса выше и температуры чипсета материнской платы и жесткого диска. Здесь точно так же, как и в AeroCool DS Cube, наблюдается нехватка приточной вентиляции. Воздух поступает внутрь непрямо, через мелкие отверстия и подгоняемый слабым вентилятором. Видеоадаптер находится в стороне от основного воздушного потока, из-за чего и возрастает его температура. С другой стороны, все показатели укладываются в допустимые для нормального функционирования компьютерных компонентов рамки.
Выводы
Deepcool Steam Castle является своеобразной вариацией на тему интересного шасси. Его дизайн может показаться кому-то спорным, но, на самом деле, он четко выдержан в заданном стиле и ничего лишнего здесь нет. Что хорошего есть в корпусе? Прежде всего — удобное расположение компонентов, при котором ко всем деталям открыт доступ в случае необходимости. Кроме того, шасси имеет приличное качество сборки и покраски, хорошую жесткость конструкции. И самое примечательное — при своих небольших размерах оно вполне подходит для установки жидкостного охлаждения. Дополнительной приятной особенностью можно считать систему подсветки и управления вентиляторами.
Основным недостатком шасси я считаю даже не общее качество схемы охлаждения, а расположение внешних разъемов и кнопок на правой боковой панели. К сожалению, поменять левую и правую панели местами невозможно. Поддон материнской платы упирается в рамку крепления портов. И, конечно же, проблемой может стать ограничение длины блока питания, которое приводит к необходимости выбирать его гораздо более тщательно.
В Steam Castle будет удобно собирать и поддерживать в рабочем состоянии игровую систему среднего класса с общим уровнем тепловыделения до 300 ватт. А разнообразие расцветок и подсветки поможет подобрать шасси в один тон к интерьеру комнаты и цветовой гамме других компонентов.
