Характеристики
| Модель | Fractal Design Define Mini |
| Тип корпуса | Mini-Tower |
| Размеры, мм | 410 (В) x 210 (Ш) x 500 (Г) |
| Материал | сталь, пластик |
| Вес, кг | 9,5 |
| Цвет | черный |
| Форм-фактор | Micro ATX / Mini-ITX |
| Устройства 5,25" | 2 |
| Устройства 3,5” внешние | 1 (вместо 5,25”) |
| Устройства 3,5” / 2,5” внутренние | 6 / 6 (вместо 3,5”) |
| Поддерживаемое количество карт расширения | 4 + 1 |
| Вентиляторы | передний — 2 х 120 мм (один установлен) верхний — 1 x 120 / 140 мм (опционально) нижний — 1 х 120 мм (опционально) боковой — 1 х 120 / 140 мм (опционально) тыловой — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | шумоизоляция, регулятор скорости трех вентиляторов |
Упаковка и комплект поставки
Fractal Design Define Mini поставляется в красивой упаковке с цветной полиграфией. Можно рассмотреть внешний и внутренний вид и получить всю необходимую информацию о продукте не открывая коробку.
Комплект всех необходимых аксессуаров содержится в черной коробке, на которой указано количество и назначение каждой детали. Среди них:
- девять стоек и девять винтов для материнской платы;
- четыре винта для блока питания;
- четыре винта для устройств 3,5” (FDD);
- панель переходника с 5,25” на 3,5”;
- шесть кабельных стяжек;
- регулятор оборотов трех вентиляторов;
- 12 резиновых прокладок для вентиляторов;
- 10 винтов с накатанной головкой;
- 24 винта для жестких дисков формата 3,5”;
- 24 винта для накопителей 2,5”.
- крестовая Г-образная отвертка.
Корпус имеет только один, черный вариант расцветки.
Внешний вид
Fractal Design Define Mini внешне и по размерам похож на самый обычный настольный корпус. Лишь материал сплошной передней панели с первого взгляда напоминает алюминий, являясь на самом деле шлифованным пластиком. Однако, как говорится: «дьявол скрывается в деталях». Это в полной мере можно сказать и про данное шасси.
Присмотревшись к корпусу в другом ракурсе легко заметить выемку справа, потянув за которую можно открыть переднюю панель.
Дверца, открывающаяся влево, состоит из двух частей, скрепленных винтами. Внутренняя часть проклеена слоем поролона в целях шумоизоляции. В закрытом состоянии панель удерживают два магнита. По углам приклеены мягкие прокладки, гасящие удар о корпус при закрытии.
В верхней части фронтальной панели расположены два отсека для устройств 5,25”, закрытые легкосъемными заглушками. Дверца прилегает к ним вплотную, поэтому установить сюда что-либо, выпирающее по габаритам, не получится.
Вентилируемые заглушки оборудованы удобными защелками, снимать и ставить их можно без особого труда с внешней стороны корпуса.
Демонтировав заглушки, мы видим, что они лишены пылевых фильтров, а отсеки 5,25” ничем не закрыты. Пыль сможет беспрепятственно проникать здесь во внутрь. В нижнем отсеке находится переходник для 3,5” устройства.
Переходник сделан качественно, множество крепежных отверстий позволяют отрегулировать его положение в корзине.
Нижние пластиковые решетки тоже откидываются вбок по отдельности, открывая доступ к двум 120-мм обоймам для передних вентиляторов. Чтобы освободить замок, удерживающий дверцы, следует нажать в месте, где изображен треугольник.
Пластиковые обоймы оснащены несъемными пылевыми фильтрами и прикручены к корпусу четырьмя винтами. Таким образом, чтобы очистить фильтр без пылесоса, понадобиться снимать обойму вместе с вентилятором, благо делается это довольно легко. Неприметная кнопка перезагрузки системы притаилась по центру правой грани передней панели, под выемкой.

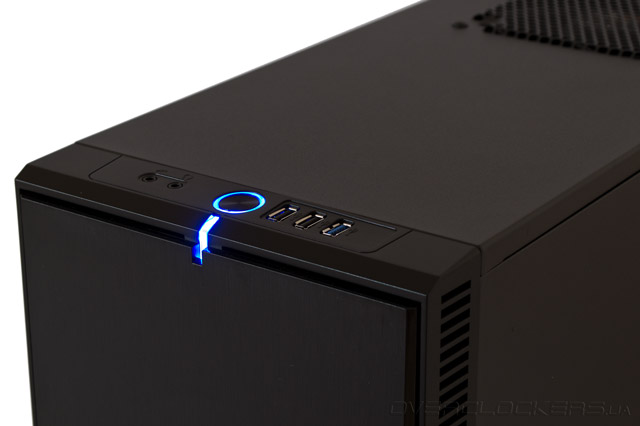

Верхняя грань фронтальной панели содержит гнездо для микрофона и наушников, клавишу запуска ПК, два порта USB 2.0 и один USB 3.0. Индикатора активности накопителей нет, а светодиод синего цвета, сигнализирующий о работе ПК, окаймляет по кругу кнопку запуска и полоской выступает вперед. Порты ничем не прикрыты, поэтому со временем будут накапливать пыль.
Верхняя панель плоская и ровная, на нее вполне можно что-то положить. В задней части расположено посадочное место для одного 120- или 140-мм вентилятора, закрытое сотовой решеткой снаружи и пластиковой заглушкой изнутри.
Обе боковые панели оснащены удобными ручками и винтами с накатанной головкой, облегчающими их снятие и установку. На левой дверце, напротив слотов расширения, есть посадочное место под один 120- или 140-мм вентилятор, закрытое пластиковой заглушкой.
На боковой грани пластиковой фронтальной панели проделана масса отверстий для вентиляции, общей площадью в 36 см². Однако расположены они неудачно. Ведь вверху открывается доступ к отсекам 5,25”, куда проходит вся пыль, а внизу обоймы вентиляторов, закрытые пылевыми фильтрами, слишком сильно выдвинуты вперед, и к ним попадает гораздо меньше воздуха.
Дверца, сделанная из толстой стали и подбитая тонким слоем шумоизолирующего материала, имеет внушительный вес и жесткость. Ребра и малый размер делают ее еще крепче.
Заглушка вентилятора состоит из пластиковой основы к которой приклеен сантиметровый слой поролона, дополнительно обтянутый тканью. Держится на черных шурупах, которые можно использовать и для крепления вентилятора.
Правая боковая панель полностью глухая и по своей конструкции аналогична левой дверце. С этой стороны в гранях фронтальной панели тоже есть вентиляционные отверстия.
На тыльной стороне корпуса мы видим два прорезиненных отверстия для шлангов СВО, посадочное место для одного предустановленного 120-мм вентилятора, четыре горизонтальные заглушки слотов PCI и одну вертикальную, выкрашенные в белый цвет.
Блок питания можно установить как вентилятором вверх, так и вниз. От пыли его защищает съемный фильтр на днище.
Пылевой фильтр закрывает большую часть днища, в передней части которого приклеен стикер с серийным номером изделия.
Ножки корпуса имеют высоту 14 мм. Они состоят из пластиковой обоймы, внешне стилизованной под металл, и резинового основания, обеспечивающего хорошую виброизоляцию и сцепление с поверхностью.
Пылевой фильтр, кроме БП закрывает и посадочное место для одного 120-мм вентилятора, находящееся ровно по центру днища.

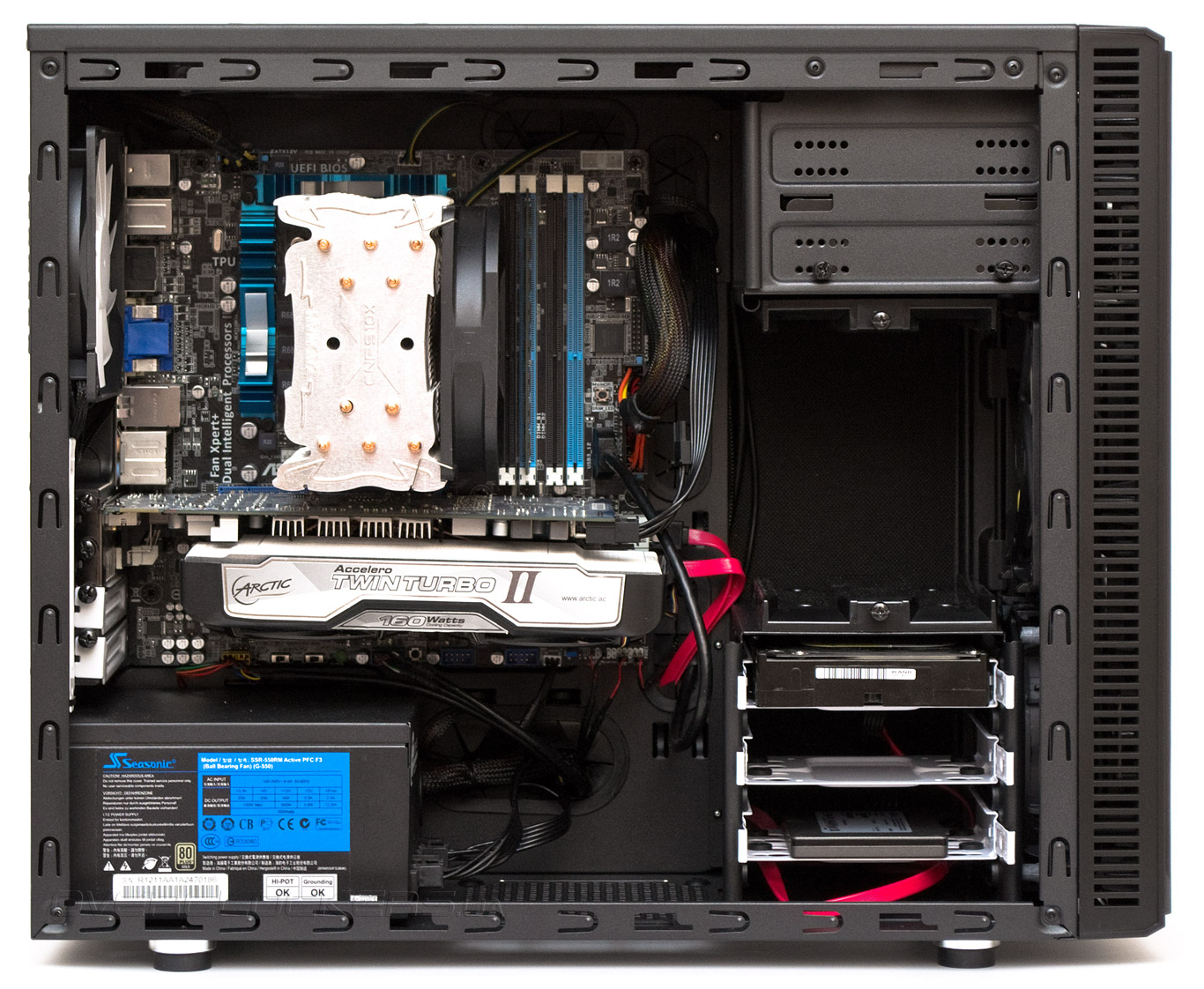

Fractal Design Define Mini поддерживает установку стандартных материнских плат формата MicroATX и Mini-ITX. Допустимая высота процессорного кулера по официальным данным равна 160 мм. Длина плат расширения — от 260 мм до 400 мм. По нашим замерам все получается не так однозначно. Высота процессорного кулера: 145 мм с установленным боковым вентилятором, 160 мм с боковой заглушкой и 170 мм без нее. Длина плат расширения составляет до 250 мм с корзиной накопителей, развернутой продольно, 270 мм — если корзина расположена стандартно и 400 мм без корзины, напротив первого и второго слотов расширения.
Верхняя панель не имеет шумоизоляции, если не считать заглушки, закрывающей посадочное место вентилятора.
Четыре горизонтальных слота расширения и один боковой вертикальный закрыты вентилируемыми заглушками белого цвета. В качестве фиксаторов выступают винты с накатанной головкой. На выдув предустановлен белый 120-мм пропеллер.
Вентилятор относится к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина шнура в оплетке составляет 500-мм, подключение — трехконтактное.
Крыльчатка стартует с 4 В и 450 об/мин, создавая 34 дБ (А) шума. Остается бесшумной до 7 В, 800 об/мин и 38 дБ (А). На полной скорости (12 В, 1200 об/мин) вентилятор заметно шумит, создавая звуковое давление в 47 дБ (А). Подшипник издает легкое потрескивание, различимое вблизи. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.
Посадочное место блока питания оборудовано прокладкой на задней панели и демпферами на нижней, понижающими общий уровень вибраций и шума БП.
Посередине на днище можно установить 120-мм вентилятор, при условии, что блок питания не длиннее 170 мм и его провода не попадают в пропеллер Однако наш стендовый БП длиной 160-мм помешал установить нижний пропеллер, в который уперлись разъемы модульного подключения проводов, находящиеся внизу.
Стойка накопителей состоит из трех корзин. Верхняя предназначена для двух 5,25” устройств, средняя и нижняя — для дисков формата 2,5” или 3,5”. Средняя съемная корзина удерживается с помощью двух винтов с накатанной головкой и ее можно легко развернуть в продольное положение. Тем самым значительно улучшится обдув жестких дисков и радиатора процессора.
В среднюю и нижнюю корзины помещается шесть накопителей (по три в каждую) в индивидуальных металлических каретках. Крепление осуществляется с помощью специальных винтов, причем для 3,5” устройств предусмотрены силиконовые виброгасители.
Устройства 5,25” фиксируются винтами с накатанной головкой — просто, надежно и удобно.
Сняв среднюю корзину, видим передний предустановленный 120-мм вентилятор, полностью идентичный заднему. Теперь в корпусе можно разместить самые длинные платы расширения. Для повышения совместимости возможно демонтировать нижние пластиковые салазки, однако сама корзина в данном шасси не снимается в отличии от старшего собрата Define R4.

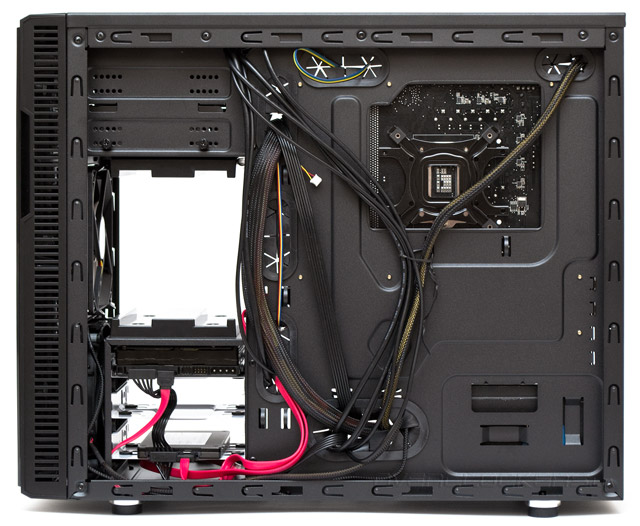

Для укладки кабелей между поддоном и боковой панелью предусмотрено всего 15 мм пространства. Если бы не большое количество проушин — распределить проводку было бы сложно. Шесть отверстий для протяжки проводов прорезинены, что способствует опрятному внешнему виду системы. Вырез напротив усилительной пластины процессорного кулера мало совпадает с расположением современных сокетов и выполняет скорее вентиляционную функцию.
Передняя панель держится на шести пластиковых «тюльпанах» и легко снимается. К ней присоединены провода, перед извлечением их следует ослабить и освободить, чтобы избежать повреждения. Но, по сути, демонтаж этой панели вряд ли потребуется — ко всем компонентам и так есть доступ. Все разъемы передних портов являются модульными и могут быть легко заменены в случае поломки, о чем отдельно упоминается в гарантийном листе компании.
Фронт корпуса без пластиковой панели позволяет нам лучше рассмотреть обоймы двух 120-мм вентиляторов. На наш взгляд они слишком выдаются вперед, из-за чего затрудняется забор воздуха через боковые отверстия. Хорошо то, что извлечь обоймы можно не снимая фронтальную панель. Плохо то, что все равно понадобится отвертка.
Вентиляторы просто защелкиваются в обойму. Если рамка пропеллера нестандартная — при установке могут быть проблемы.
Разделение передней панели на отдельные сегменты лишает пользователя опции установки двухсекционного радиатора без самостоятельной переделки конструкции.
Кабеля передней панели состоят из провода от клавиши перезагрузки и запуска ПК, провода индикатора питания, колодки USB 3.0 для внутреннего подключения, колодки USB 2.0 и аудио-разъемов в вариантах HD Audio и АС'97. Цвет всех проводов черный.
Fractal Design Define Mini можно охарактеризовать как удобный для сборки корпус. В нем нет труднодоступных мест, компоненты не мешают друг другу и легко извлекаются по отдельности. Малая высота корпуса позволила проложить кабель питания процессора без использования удлинителя. Два неудобных момента — вырез под усилительную пластину мал и находится не там где следует, а запас места за поддоном требует тщательного распределения проводов, чтобы закрыть правую боковую крышку.
Индикатор питания во время работы подсвечивается красивым синим цветом.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Define Mini использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- кулер: Zalman CNPS10X Performa;
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- дополнительные вентиляторы: 1 х 120 мм – be quiet! Silent Wings 2 120mm, 1 х 140 мм – be quiet! Silent Wings 2 140mm;
- термоинтерфейс: Noctua NT-H1.
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 27 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 308 ватт. В корпусе были установлены два дополнительных вентилятора. Первый, 140-мм — сверху на выдув, второй, 120-мм — спереди на вдув. Тестирование проводилось в трех режимах:
- Stock — использовались два предустановленных и один дополнительный 120-мм пропеллеры. Два 120-мм располагались спереди на вдув. Один 120-мм — сзади на выдув. Скорость вращения крыльчаток выставлена на 1000 об/мин. Лишние вентиляционные отверстия закрыты. Передняя дверца корпуса закрыта.
- Front — использовались два предустановленных и один дополнительный 120-мм пропеллеры. Два 120-мм располагались спереди на вдув. Один 120-мм — сзади на выдув. Скорость вращения крыльчаток выставлена на 1000 об/мин. Лишние вентиляционные отверстия закрыты. Открыта передняя дверца корпуса.
- Top — использовались три 120-мм и один 140-мм пропеллеры. Два 120-мм располагались спереди на вдув. Один 120-мм — сзади на выдув. Один 140-мм — сверху на выдув Скорость вращения крыльчаток выставлена на 1000 об/мин. Боковое вентиляционное отверстие закрыто. Передняя дверца корпуса закрыта.
Результаты тестирования

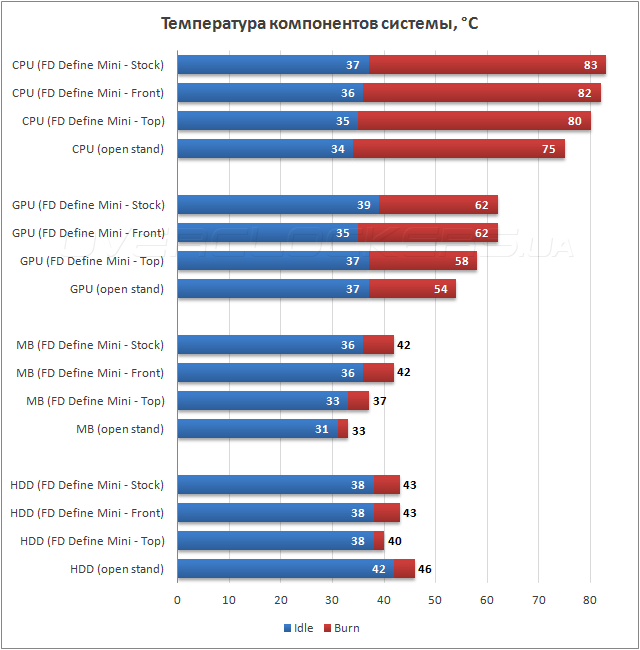

Из результатов теплового теста видно, что Fractal Design Define Mini уступает открытому стенду 5 градусов в наиболее оптимальном режиме работы по всем параметрам, кроме охлаждения жесткого диска. Открытие передней дверцы ничего не изменяет, а вот установка дополнительного вентилятора сверху позволяет выиграть 3–5 градусов на всех компонентах. Судя по всему, в корпусе образуется застой воздуха, поскольку схема охлаждения предполагает перевес входящего потока воздуха над исходящим в соотношении 2:1. Температурный режим видеокарты в нашем случае был ухудшен, поскольку ее пропеллеры располагались слишком близко к БП и отсутствовала возможность поставить нижний вентилятор. Тем не менее, корпус способен, пусть и не наилучшим образом, охладить конфигурацию из мощного процессора и видеокарты, особенно учитывая, что данный тип тепловой нагрузки в реальности встречается редко.
Выводы
В сухом остатке Fractal Design Define Mini является качественным корпусом, подходящим для установки материнских плат Micro ATX, топового процессора с хорошим башенным кулером и одной топовой видеокарты. Организовывать в нем связку из нескольких видеоадаптеров либо пытаться устанавливать внутрь двухсекционные радиаторы СВО не стоит — корпус в большей мере подходит под воздушное охлаждение. Из явных недостатков можно отметить только малый запас места для укладки проводов за поддоном и неудачный вырез под усилительную пластину процессорного кулера. Чтобы добиться оптимального теплового режима в случае использования производительной системы, корпус желательно снабдить дополнительными вентиляторами на всех местах, кроме боковой дверцы. По температурным показателям и возможностям расширения Define Mini определенно уступает старшему собрату Define R4, но это плата за компактность в сочетании с шумоизоляцией. Для тех кому требуется улучшенное охлаждение, существуют вариации данного шасси под названиями Arc Mini и Arc Mini R2.
