Характеристики
| Модель | Fractal Design Node 304 |
| Тип корпуса | Mini-Tower |
| Размеры, мм | 210 (В) x 250 (Ш) x 374 (Г) |
| Материал | Сталь, пластик |
| Вес, кг | 4,9 |
| Цвет | Черный / Белый |
| Форм-фактор | Mini-ITX |
| Устройства 5,25" | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 6 / 6 (вместо 3,5″) |
| Поддерживаемое количество карт расширения | 2 |
| Вентиляторы | передние — 2 х 80 / 92 мм (установлены) задние — 1 х 120 / 140 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Трехступенчатый (5, 7 и 12 В) регулятор трех вентиляторов |
Упаковка и комплект поставки
Упаковка Fractal Design Node 304 вполне обычная. Это картонная коробка с монохромной полиграфией на бортах, схематически изображающей корпус во всех основных ракурсах и повествующая о его достоинствах и особенностях. Внутри мы находим привычные демпферы из пенопласта и полиэтиленовый пакет. Масса брутто составляет 5,8 кг, поэтому надорваться при его переноске не получится.
В комплект аксессуаров, поставляемых вместе с корпусом, входят:
- гарантийный листок красного цвета;
- инструкция;
- переходник для монтажа стоек материнской платы с помощью крестовой отвертки;
- четыре латунные стойки и четыре винта для материнской платы;
- три винта для блока питания;
- три кабельные стяжки;
- 24 крупных винта для жестких дисков формата 3,5″;
- 24 маленьких винта для устройств формата 2,5″.
Корпус выпускается в двух вариантах расцветки — матовой черной и глянцевой белой.
Внешний вид
Как уже упоминалось ранее, в белом цвете Fractal Design Node 304 больше похож на бытовую кухонную технику чем на компьютерный корпус. Этому впечатлению способствует лаконичный дизайн, эмалированная покраска и слегка скругленные углы фронтальной панели. На столе шасси занимает совсем немного места, сверху на него вполне можно еще что-то поставить или положить.
Передняя панель сплошная и не имеет отверстий или элементов управления. В правом нижнем углу виднеется логотип компании, рядом с которым протянулась узенькая полоска индикатора питания синего цвета.
Верхняя панель преимущественно сплошная, но на верхнем торце фронтальной панели обнаружились вентиляционные отверстия в виде мелкой перфорированной сетки.
Металлическая сетка играет здесь в большей мере декоративную роль и, возможно, без нее можно было бы обойтись, в целях улучшения воздушного потока.
На левой боковой панели есть крупная пластиковая решетка, затянутая качественным пылевым фильтром. Забегая наперед, отмечу, что ее задача заключается в бесперебойной поставке свежего и чистого забортного воздуха напрямую к видеоадаптеру.
На правой панели есть гораздо меньшая по размерам решетка, обходящаяся уже без пылевого фильтра. Она нужна для отвода горячего воздуха от блока питания, который находится в данном корпусе спереди и развернут поперечно.
Внешние порты расположились снизу, на правой грани передней панели. Здесь есть гнезда для микрофона и наушников, два разъема USB 3.0 и неприметная квадратная клавиша запуска ПК. Получается, что данный корпус должен располагаться на столе слева от пользователя, иначе включать его и использовать порты будет не очень удобно.
Так выглядит задняя часть шасси, видом слева и справа. Похоже, что верхняя и боковые панели выполнены в виде единого металлического листа и снимаются одновременно. На месте их удерживают четыре винта с накатанной головкой, а на верхней панели предусмотрительно сделана штампованная ручка, облегчающая демонтаж крышки корпуса.
На задней панели, за крупной перфорацией есть посадочное место для одного 120- или 140-мм вентилятора (последний предоставляется в комплекте с корпусом). Материнская плата расположена строго под ним и имеет горизонтальную ориентацию. Два слота позволяют установить полноценный современный видеоадаптер.
К сожалению, рамка для быстрой фиксации карт расширения сделана не очень продуманно. Винт с накатанной головкой не дает возможности подступиться отверткой к винту второго слота, а значит всю конструкцию все равно приходится снимать полностью. Если посмотреть чуть выше, мы увидим возле винта неприметный рычажок ступенчатого регулятора скорости вентиляторов.
Слева от заглушки материнской платы виден внешний выход удлинителя блока питания.
Нижняя панель корпуса собрана довольно интересно. В передней части мы видим большое воздухозаборное отверстие, на этот раз без декоративных сеточек. Решетка блока питания закрыта качественным пылевым фильтром, для снятия которого придется поднимать шасси. По периметру днища зачем-то привинчен пластиковый обод, винты которого скрываются за четырьмя клейкими ножками.
Резиновые ножки поднимают корпус всего на 3 мм над поверхностью. Если система мощная и вентилятор блока питания будет раскручиваться до высоких скоростей, ему может банально не хватить воздушного потока. Возле передней правой ножки притаился незаметный индикатор активности накопителей, свет от которого будет виден не прямо, а лишь в отражении от крышки стола.
На этом с внешностью все, заглянем под капот. Внутреннее устройство
Node 304 поддерживает установку материнских плат исключительно формата Mini-ITX. По официальным данным, допустимая высота процессорного кулера составит 165 мм. По моим замерам, инженеры Fractal Design сильно перестраховались, ведь 165 мм — это дистанция до продольной рамы корпуса, которую кулер никак не заденет. До поперечной рамы посередине получится 173 мм, а предельная высота в упор до верхней крышки — целых 185 мм. В общем, сюда можно поставить почти все, что угодно, лишь бы оно помещалось на материнскую плату. Максимальная длина плат расширения, если пожертвовать двумя посадочными местами для жестких дисков, составит 310 мм. При использовании видеоадаптера до 170 мм длиной, конфликтов не должно быть ни с блоком питания, ни с корзиной жестких дисков. Длина блока питания не должна превышать 160 мм, во избежание проблем с подключением кабелей. В особенности это касается блоков с модульными разъемами, но о них расскажу позже.
Чтобы получить доступ внутрь корпуса, необходимо открутить четыре винта с накатанной головкой, слегка потянуть крышку на себя и затем поднять ее вверх. Боковые панели при этом понадобится слегка отогнуть в стороны. Пылевой фильтр видеокарты, находящийся на левой стенке, оказался съемным. Держится он на нескольких пластиковых защелках.
Внутри Node 304 имеет рамную структуру, что позитивно сказывается на общей жесткости конструкции. На левую сторону выходит рамка, к которой крепится блок питания. Судя по отверстиям — БП можно ориентировать вентилятором как вверх, так и вниз. Фиксируется он только тремя винтами, причем напротив нижнего в рамке корпуса сделана выемка под отвертку.
В упор над местом для блока питания расположены три подвесные корзины черного цвета, предназначенные для установки накопителей.
Корзины занимают четверть внутреннего объема Node 304. Они имеют три точки крепления. Один вертикальный винт в передней части корпуса и еще два винта с накатанной головкой посередине закрепляют их на поперечной рамке шасси.
Винты с накатанной головкой, которыми корзины удерживаются на месте, доставили мне немало проблем при демонтаже. Сидят они настолько плотно, что не только руками, но и отверткой выкрутить их достаточно сложно. Второй момент связан с тем, что хотя винты от корзин и внешней крышки выглядят одинаково, нарезка у них существенно отличается. Если случайно их перепутать, можно полностью сорвать хрупкую резьбу в корпусе.
Каждая корзина вмещает по два накопителя формата 2,5″ и 3,5″, которые прикручиваются винтами. Причем для жестких дисков предусмотрены виброизолирующие прокладки, очень неплохо справляющиеся со своей задачей.

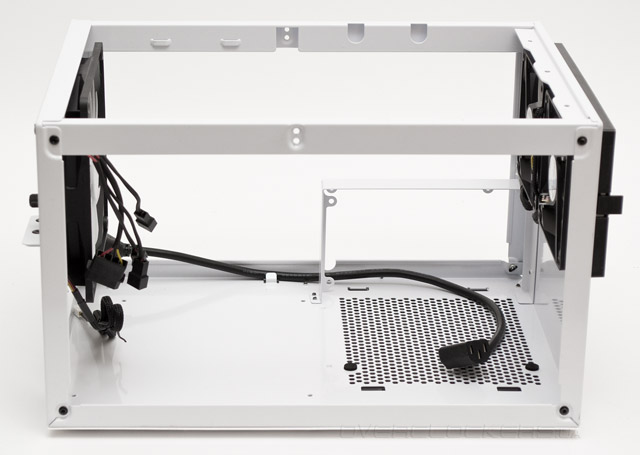

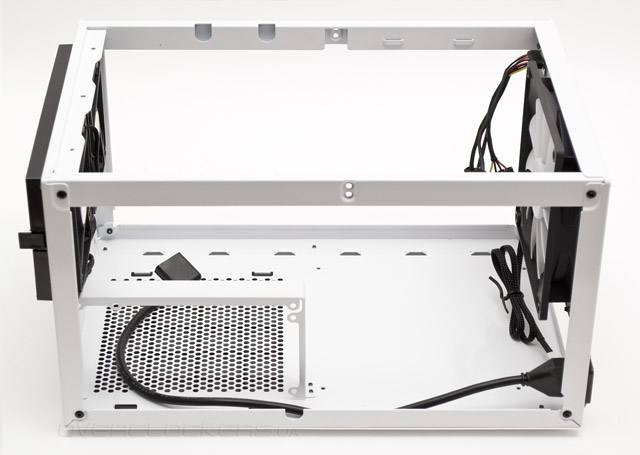

Для дальнейшего изучения внутреннего строения корпуса понадобилось снять корзины накопителей, поперечную распорку и переднюю панель. Снимается она очень легко (достаточно потянуть на себя) и сделана из крепкого пластика, к которому четырьмя винтами крепится внешняя часть панели из тонкого металла.
На фронтальной панели предустановленны на вдув в корпус два 92-мм вентилятора, закрытые пылевым фильтром. Здесь же есть посадочные отверстия и для 80-мм пропеллеров. В левом нижнем углу видно небольшое отверстие для проводов.
Установочная рамка блока питания неплотно прилегает к левой стенке, а значит часть исходящего из него горячего воздуха окажется внутри корпуса. В случае с блоком без вентилятора через выхлопные отверстия будет засасываться пыль. Плюс уменьшается возможная длина БП. Зачем это сделано? Все просто — иначе не получится подключить удлинитель силового кабеля. Сзади видны две прокладки, уменьшающие передачу вибраций от вентилятора блока питания.
Для фиксации кабелей предусмотрено шесть проушин по левой стороне корпуса снизу и по две проушины с каждой стороны сзади сверху.
На задней панели предустановлен на выдув из корпуса 140-мм пропеллер. Слева от него находятся две вентилируемые заглушки слотов расширения, над которыми привинчена плата контроллера вентиляторов.
Трехступенчатый регулятор скорости вентиляторов питается от разъема типа «молекс» и поддерживает управление тремя пропеллерами с трехконтактным разъемом, то есть — всеми доступными в данном шасси вентиляторами. Можно задать режимы работы при напряжении 5, 7 либо 12 В.
Поговорим о предустановленных вентиляторах. Они относятся к уже хорошо знакомой нам по предыдущим корпусам Fractal Design тихой серии R2, выполненной на основе гидродинамического подшипника. 92-мм модель имеет максимальную скорость вращения крыльчатки в 1300 об/мин, способна стартовать начиная с 6 В и 600 об/мин, работая при этом абсолютно тихо. При 7 В обороты незначительно увеличиваются — до 660 в минуту, что никак не отражается на тишине. На максимальной скорости слышно легкое гудение, которое может усугубляться отсутствием виброизоляции. В целом вентилятор очень хороший. Длина шнура в оплетке — 400 мм, подключение трехконтактное. Максимальная скорость 140-мм модели составляет 1000 об/мин, при этом заметен шум и вибрация. При 7 В и 750 об/мин пропадает аэродинамический шум, но остается потрескивание подшипника. При 5 В получаем 550 об/мин со слабым треском подшипника, а стартует крыльчатка данного экземпляра с 4 В и 400 об/мин. Длина шнура в оплетке — 500 мм, подключение трехконтактное.
В набор проводов входят три трехконтактных кабеля и «молекс» от регулятора скорости вентиляторов, провод HD Audio, удлинитель силового кабеля, три провода от индикаторов работы ПК, активности дисков и кнопки запуска, разъем для внутреннего подключения USB 3.0 с встроенным переходником на USB 2.0 и предупреждением о том, что их нельзя включать одновременно. Традиционно для Fractal Design кнопка Reset и провода к ней отсутствуют.
Сборка системы в Fractal Design Node 304 требует некоторых пояснений, поэтому постараюсь описать весь процесс подробно. Начал я с установки блока питания, хотя на самом деле, начинать лучше все-таки с материнской платы. БП был установлен вентилятором вниз и закреплен тремя винтами. Удлинитель, как всегда, оказался повернут не в ту сторону, куда нужно, но, за счет мягкости шнура, его без проблем можно выгнуть как положено.
Затем была установлена задняя заглушка материнской платы и вкручены четыре стойки для нее с помощью удобного переходника.
Поскольку блок питания уже был закреплен, для монтажа материнской платы с установленным на ней кулером, пришлось немного повозиться. Но, в конечном итоге, все влезло. Но, все же, рекомендую начинать сборку именно с «материнки».
После подключения аудиокабеля и питания к материнской плате, была установлена видеокарта. На снимке отчетливо видно, какие проблемы могут ожидать сборщика в этом корпусе. Наш видеоадаптер имеет длину в 190 мм и практически не мешает подключению модульных проводов на стендовом блоке питания, длиной 160 мм. Но если бы БП имел глубину больше чем 160 мм, то длина видеокарты ограничивалась бы 170 мм. В данный корпус можно установить и 310-мм плату расширения. Однако важно учитывать где находятся модульные разъемы БП. Нам повезло, они были снизу, их можно было бы подключить, но у ряда блоков разъемы могут быть и посередине и сверху.
Кроме того, при установке длинного видеоадаптера, теряется два места для накопителей. Получается, что в Node 304 проще всего использовать немодульный БП с минимальным необходимым набором шнуров и разъемов.
При сборке я два раза столкнулся с тем, что по ошибке использовал не те винты — с неподходящей резьбой. В первый раз были перепутаны винты с накатанной головкой от задней панели и дисковых корзин, а второй раз мне посчастливилось спутать винты от поперечной распорки (слева на картинке) с передним винтом от корзин накопителей (на картинке справа). Причина была в том, что если не присматриваться, они кажутся внешне одинаковыми. Мне кажется, что Fractal Design следует или придерживаться одного стандарта резьбы, или же сделать крепления более различными внешне.
С левой стороны есть довольно много места для укладки проводов, но всего лишь две проушины для кабельных стяжек вверху.
Перед завершением сборки пользователю лучше лишний раз убедится, что провода внутри не попадут случайно в лопасти вентиляторов.
Лишние провода можно конечно спрятать в свободные корзины, но если накопителей в системе больше двух, вполне может возникнуть «кабельная» проблема.
Индикатор работы ПК горит равномерным синим цветом, а вот светодиод активности накопителей мигает как проблесковый маяк самолета вблизи и очень заметен даже при ярком дневном освещении.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Node 304 использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-4770K (3,5@4,0 ГГц, 1,216 В);
- кулер: Intel XTS100H Thermal Solution;
- материнская плата: MSI Z87I Gaming AC (Intel Z87);
- видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-1333 МГц, 9-9-9-27-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 372 ватта. Тестирование проводилось в двух режимах:
- 12 В — три предустановленных вентилятора (два 92-мм спереди на вдув и один 140-мм сзади на выдув) выставлены на максимальную скорость вращения (два 92-мм — 1300 об/мин, один 140-мм — 1000 об/мин);
- 7 В — три предустановленных вентилятора (два 92-мм спереди на вдув и один 140-мм сзади на выдув) выставлены на акустически тихую скорость вращения (два 92-мм — 700 об/мин, один 140-мм — 750 об/мин).

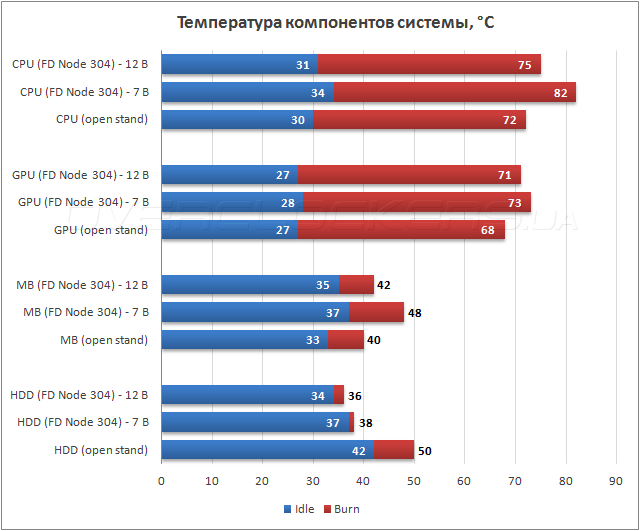

Результаты тестирования
С предустановленными стоковыми вентиляторами, на максимальной скорости их вращения, Fractal Design Node 304 демонстрирует отличные результаты охлаждения, как для своего объема. По температуре центрального процессора и видеоадаптера он уступает открытому стенду всего три градуса, и еще два градуса по температуре чипсета материнской платы. При снижении скорости вентиляторов до условно бесшумной границы значительно возрастает температура процессора — на 10 градусов в сравнении с открытым стендом. Видеоадаптер тоже нагревается чуть больше, но не особо значительно — всего на пять градусов. Температура чипсета становится выше на восемь градусов. Зато накопители чувствуют себя отлично в любом режиме, что лишний раз подчеркивает выгоду использования Node 304 для построения емких серверных систем типа NAS. Отметим и недостаток встроенного регулятора — с ним один из двух 92-мм вентиляторов стартует только в режиме High (12 В). Даже при 7 В крыльчатка не способна раскрутиться. Причина, вероятно, связана с особенностями электрической разводки ступенчатого регулятора.
Выводы
На проверку Fractal Design Node 304 оказался маленьким и хорошим корпусом. Инженерам компании удалось выжать практически все, что можно из столь небольшого объема. Основное преимущество данного шасси перед одноклассниками — возможность использовать полноценный процессорный кулер (при условии подбора материнской платы с центральным расположением сокета), почти любую видеокарту и стандартный блок питания. Node 304 способен отлично охлаждать жесткие диски и поддерживать температурный режим остальных компонентов на комфортном уровне. Особенно радует то, что покупатель получает готовый продукт с полным набором неплохих вентиляторов и возможностью управления скоростью их вращения. Заменять пропеллеры потребуется только в двух случаях — в следствие их естественного износа или если пользователь является фанатом полной бесшумности компонентов ПК.
В недостатки можно занести только слишком тугие винты корзин накопителей и не очень долговечную резьбу в металлических деталях рамы корпуса. Кроме того, прокладка проводов может вызвать определенные затруднения. Из особенностей, на которые следует обратить внимание, отмечу необходимость вдумчивого выбора блока питания в случае использования крупной видеокарты.
Данное шасси будет отличным выбором для построения NAS-сервера или домашней развлекательно-игровой системы. Тем же, кому в белом цвете Node 304 все же напоминает микроволновую печь, рекомендую обратить внимание на черный вариант.
