Обзор корпуса Gamdias Athena E1 Elite

Gamdias не оставляет надежды завоевать рынок компьютерных шасси и делает это традиционным путем — предлагая разнообразные модели корпусов в разных ценовых сегментах с популярным набором характеристик. Обычно такой метод достаточно быстро помогает найти «своего клиента», даже если ранее он об таком бренде и не слышал. Корпус Athena E1 Elite сделан как раз в таком духе моды — броский дизайн, подсветка, стекло и много-много вентиляции. Что получилось в результате? Давайте посмотрим.

Характеристики

Упаковка и комплект поставки

Корпус поставляется в продажу в обычной картонной коробке с монохромной полиграфией на бортах. Спереди на ней показано изображение шасси с поворотом в 3/4, сзади — внутренняя структура. Технические характеристики и некоторые достоинства приведены на боковинах. Там же есть ручки для переноски. Защиту от повреждений обеспечивают пенопластовые демпферы, пакеты и наклейки на стекле с двух сторон.

Комплект поставки собран по принципу минимальной достаточности, даже без инструкции (ее можно скачать с официального сайта по QR-коду с упаковки). Здесь есть:

• пять одноразовых пластиковых кабельных стяжек;
• три стойки материнской платы;
• шесть корпусных винтов для БП и видеокарты;
• девять винтов для жесткого диска;
• 18 мелких винтиков для материнской платы и 2,5″ накопителей.

Внешний вид

Дизайн корпуса сделан по принципу «дерзкий фронт, а все остальное как обычно». И пластиковая передняя панель, сходящаяся к металлической вентиляционной сетке своими гранями, действительно выглядит агрессивно. Чуть выше решетки нанесен логотип компании.

Внешние порты расположены вдоль передней грани верхней панели. Последовательно, слева направо тут есть: крупная круглая клавиша запуска системы, точечные индикаторы питания и активности накопителей, маленькие круглые кнопки перезагрузки и управления подсветкой, два порта USB 2.0 с расположенными между ними 3,5-мм разъемами под наушники и микрофон, и встроенный правее порт USB 3.0.

Левая боковина полностью стеклянная с черной рамкой по контуру. Держится на четырех винтах с пластиковой накатанной головкой, расположенных по углам. Между корпусом и стеклом есть резиновые прокладки.

Стекло слегка тонировано и имеет толщину 4 мм.

Правая боковая панель металлическая и сплошная, со штампованной ручкой сзади для упрощения демонтажа. Держится на двух винтах с пластиковой накатанной головкой.

Внутри правая дверца имеет очень приличные П-образные ребра жесткости со всех сторон.

Верхняя панель полностью прозрачная для воздуха. Решетка здесь закрыта магнитным фильтром.

На сотовые ячейки решетки, в продолговатые отверстия, можно закрепить два 120- или 140-мм вентилятора.

Задняя панель имеет стандартную конфигурацию. На нее можно установить один 120- или 140-мм вентилятор, без возможности регулировки по высоте. Слотов расширения есть семь по горизонтали и три по вертикали. Все закрыты одноразовыми вентилируемыми заглушками. Правая вертикальная рамка для слотов является съемной и держится на винте с пластиковой накатанной головкой. Посадочные отверстия блока питания позволяют расположить его как вентилятором вниз, так и вверх.

На нижней панели есть четыре пластиковые ножки, простой сеточный пылевой фильтр блока питания, вырез для демонтажа передней панели и два винта, фиксирующие корзину накопителей внутри корпуса.

Высота ножек составляет 18 мм. Снизу на них наклеены мягкие демпферы.

Заглянем внутрь.

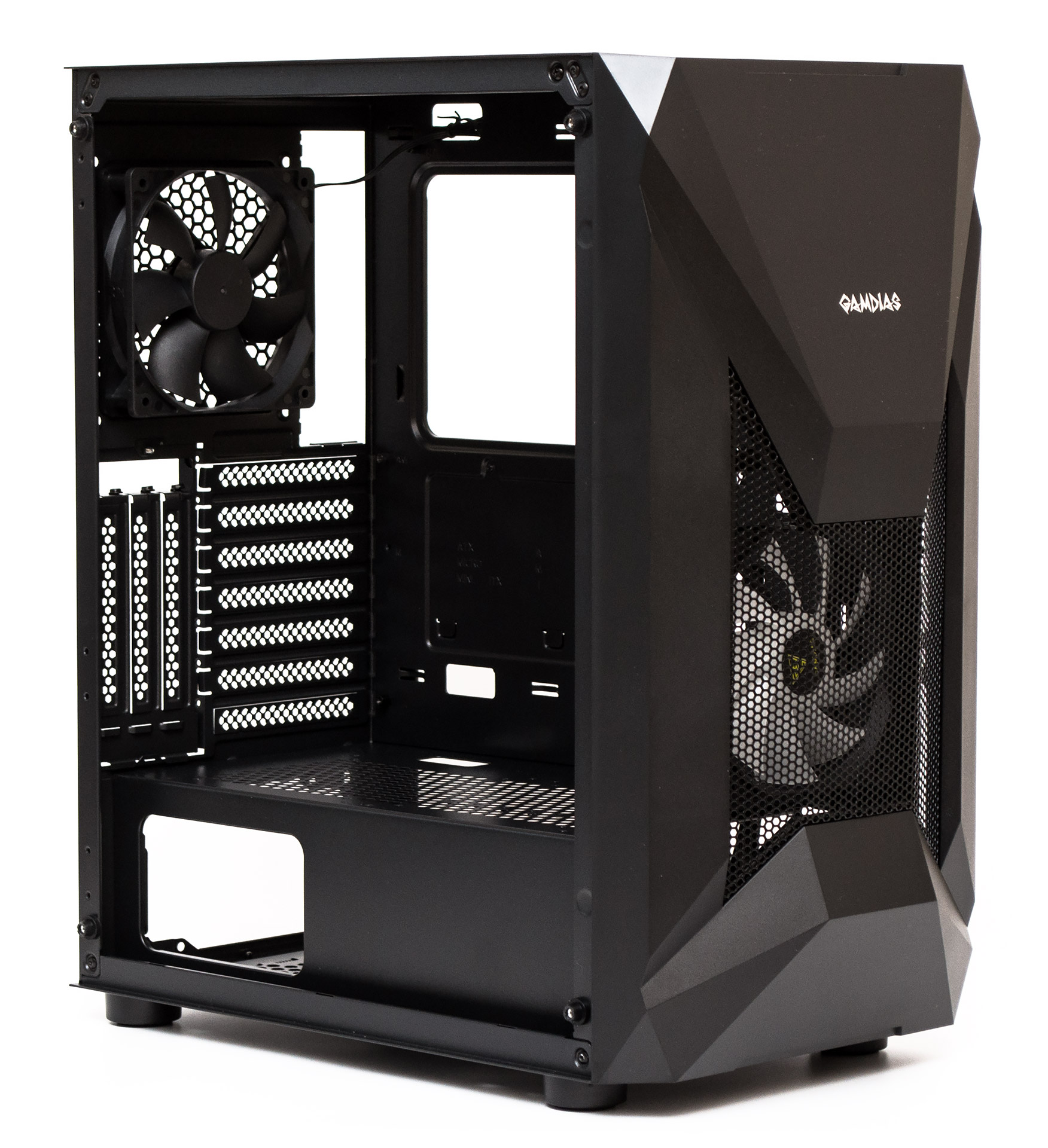

Внутреннее устройство

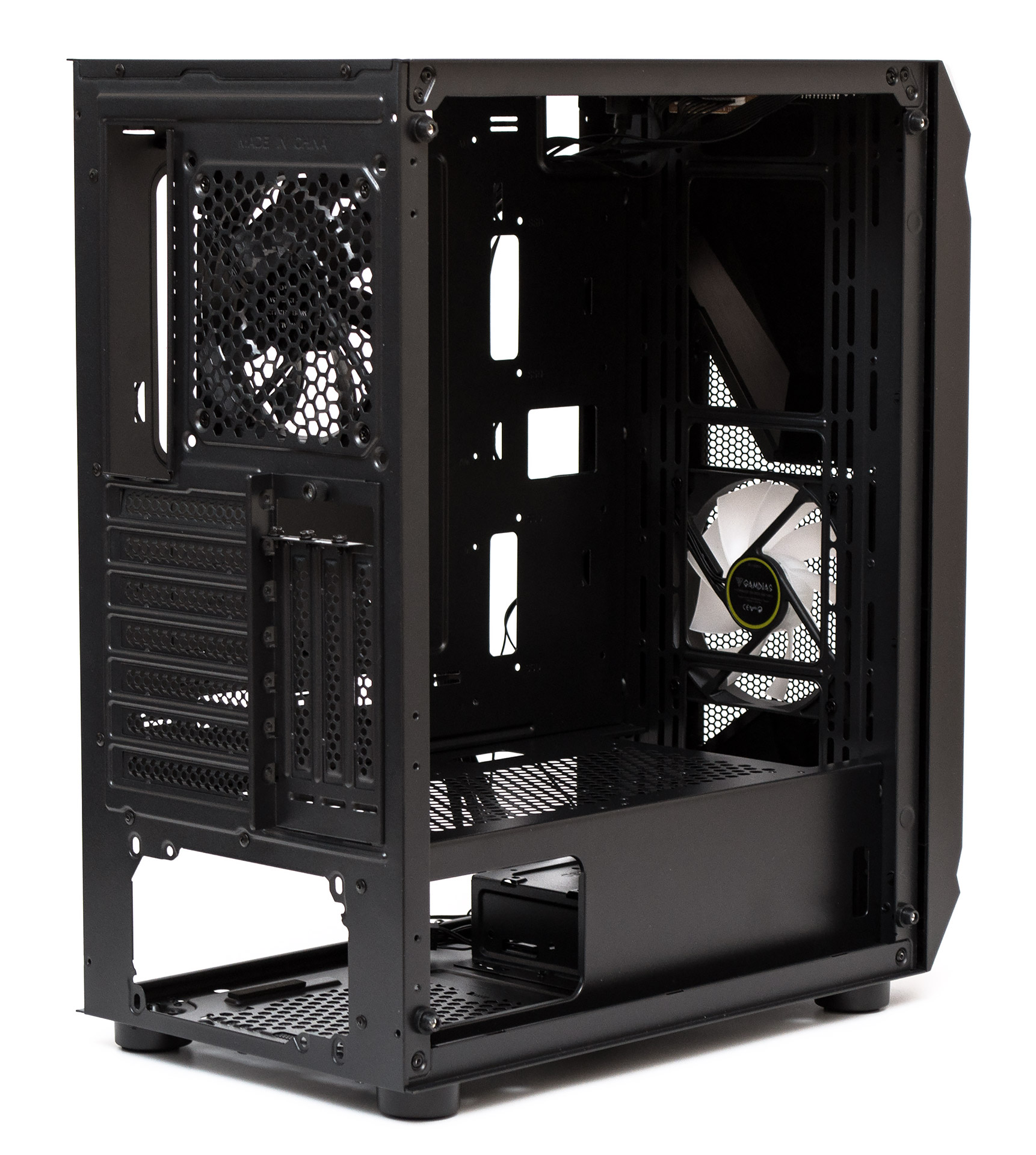

Корпус Gamdias Athena E1 Elite поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 190 мм. Предельная длина плат расширения во всех слотах заявлена на отметке в 340 мм (оптимальная составляет 315 мм). Допустимая длина блока питания ограничена 180 мм относительно корзины накопителей.

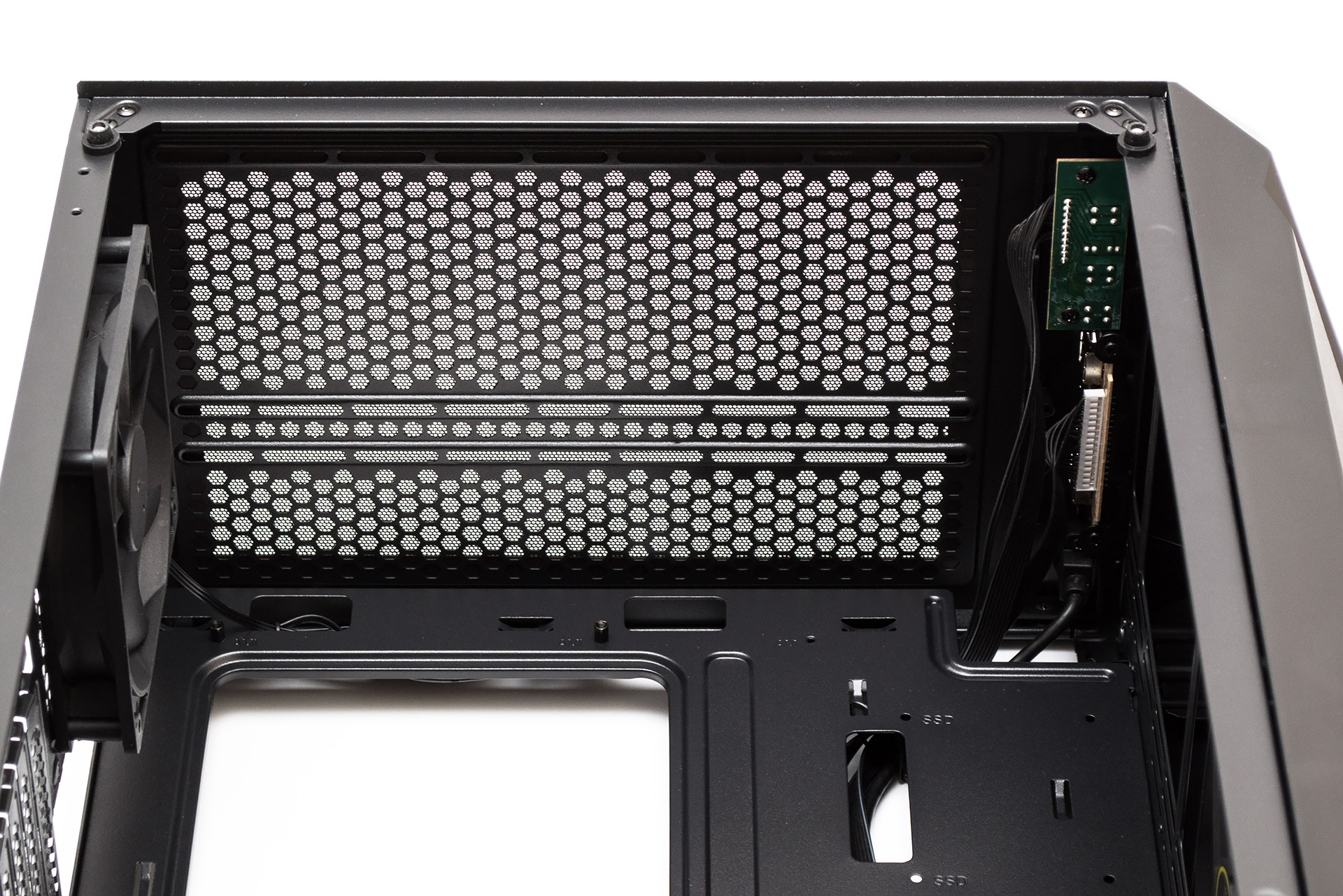

Запас пространства под верхней панелью до кромки материнской платы равен 30 мм. Посадочные места для вентиляторов смещены в сторону левой панели. Сюда можно поставить два 120- или 140-мм вентилятора.

Сзади на вытяжку предустановлен 120-мм вентилятор черного цвета. Все слоты расширения крепятся обычными винтами.

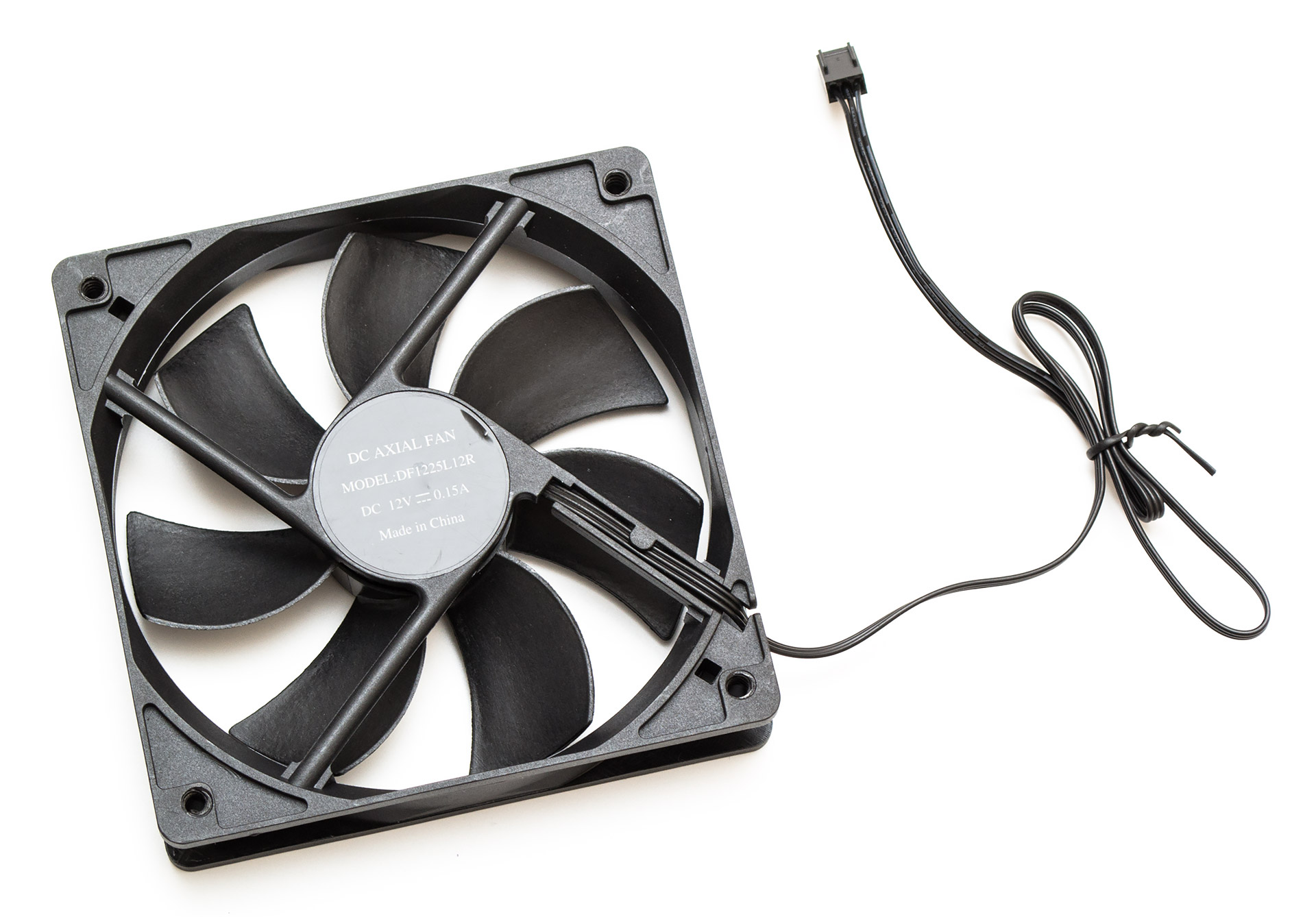

Рамка вентилятора не имеет демпферов вибрации. Конфигурация крыльчатки стандартная, на семь лопастей. Скорость постоянная — 1200 об/мин. Подшипник, скорее всего обычный, втулочный. Запитывается от трехконтактного разъема, длина шнура составляет 500 мм.

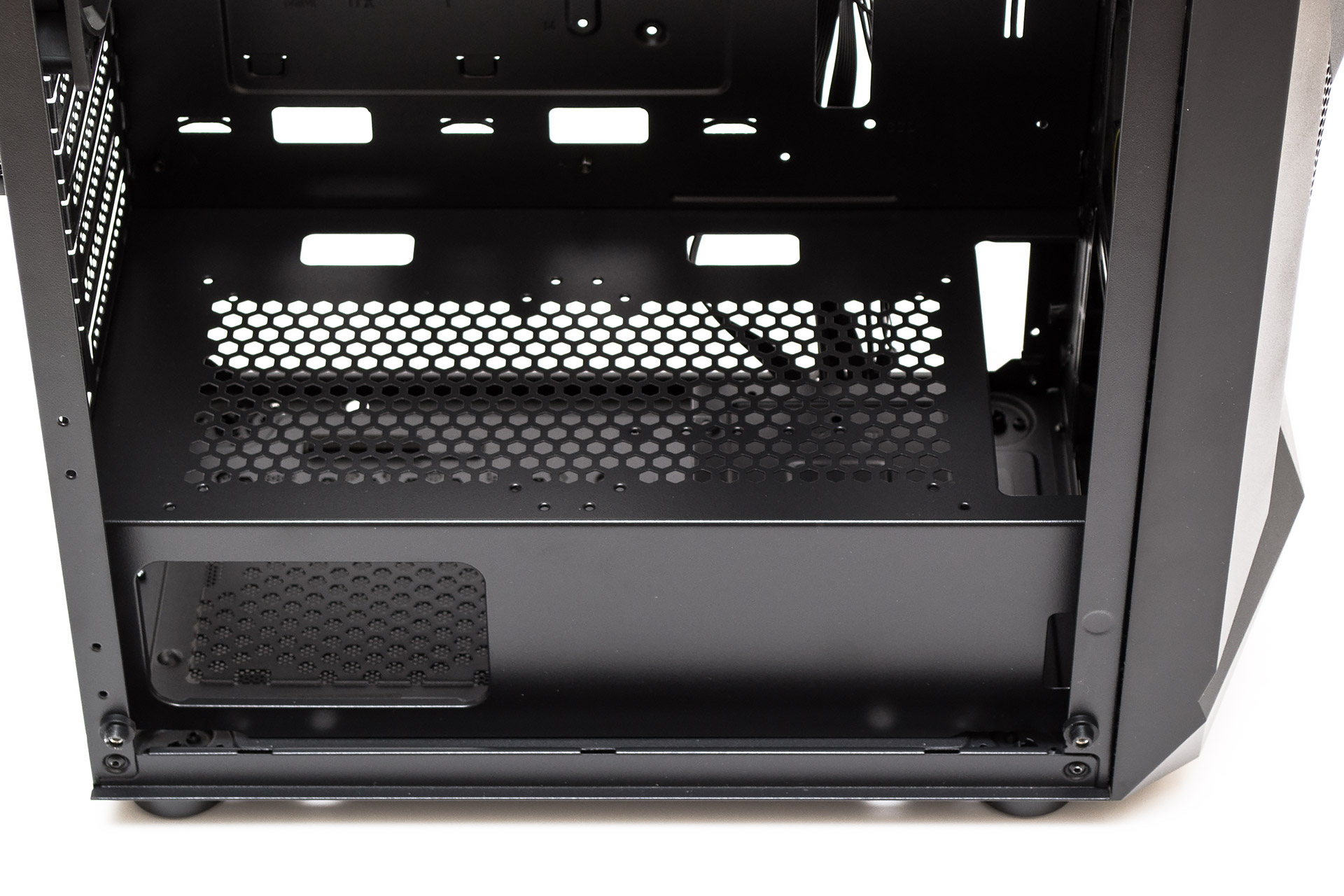

Кожух блока питания решетчатый в верхней части, с посадочными местами под два 120- или 140-мм вентилятора (длинные винты для их крепления в комплект не входят). Возле поддона материнской платы есть два отверстия для протяжки проводов. Глубина прорези спереди составляет 40 мм. Сбоку кожуха в задней его части есть отверстие, через которое будет видно наклейку блока питания.

На фронтальной панели есть минимум препятствий для движения воздуха. В передней части поддона материнской платы можно закрепить два 2,5″ накопителя с помощью винтов.

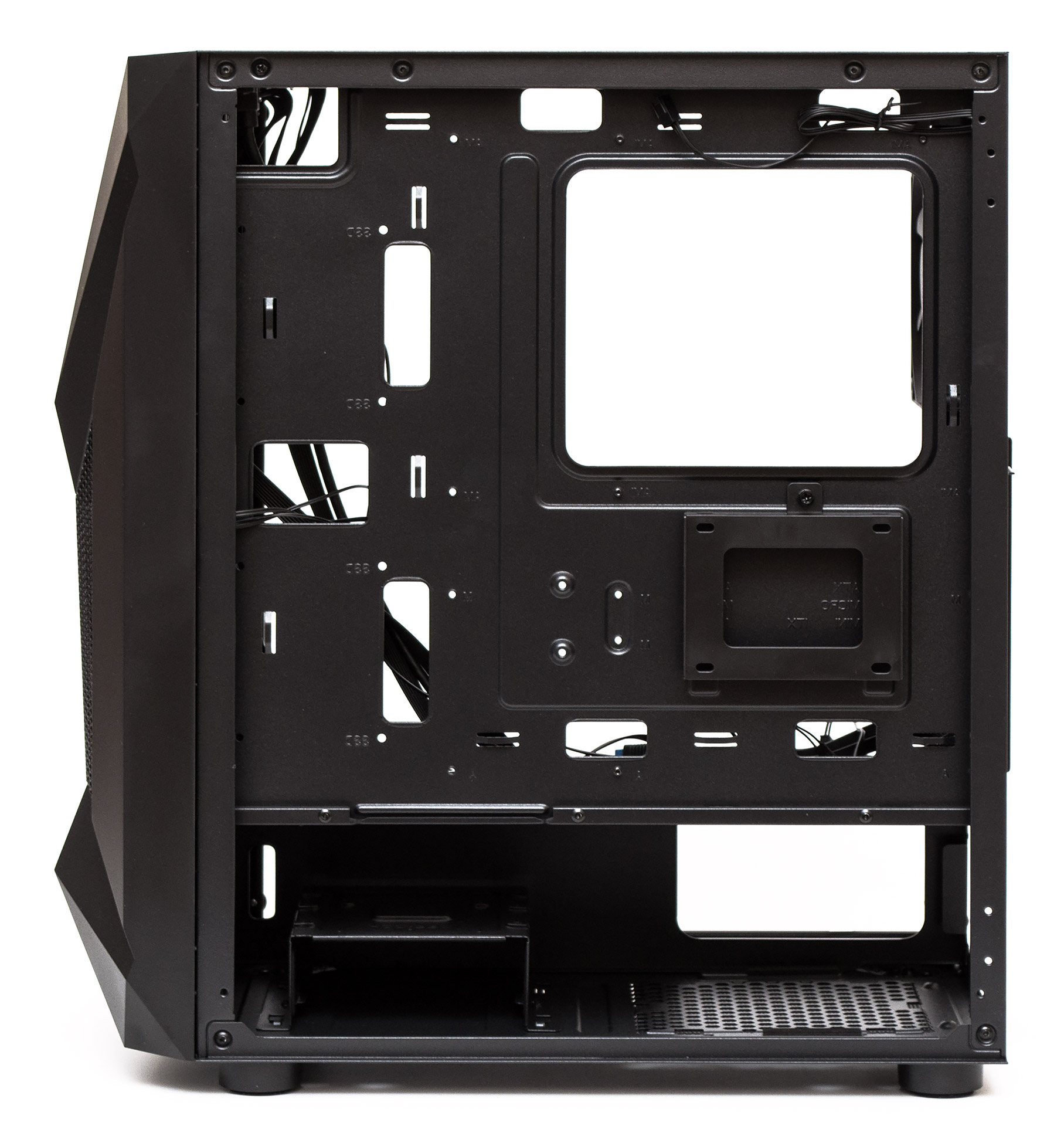

За поддоном материнской платы есть 23 мм пространства до боковой панели для укладки проводов. Для усилительной пластины процессорного кулера имеется большой прямоугольный вырез вверху справа. Протяжку проводов можно осуществлять через восемь отверстий. Для крепления кабельных стяжек есть десяток правильно расположенных проушин.

Для 2,5″ накопителя есть отдельный пластиковый лоток в задней нижней части поддона. Он держится на обычном винте и позволяет крепить SSD портами подключения, ориентированными в четырех разных направлениях.

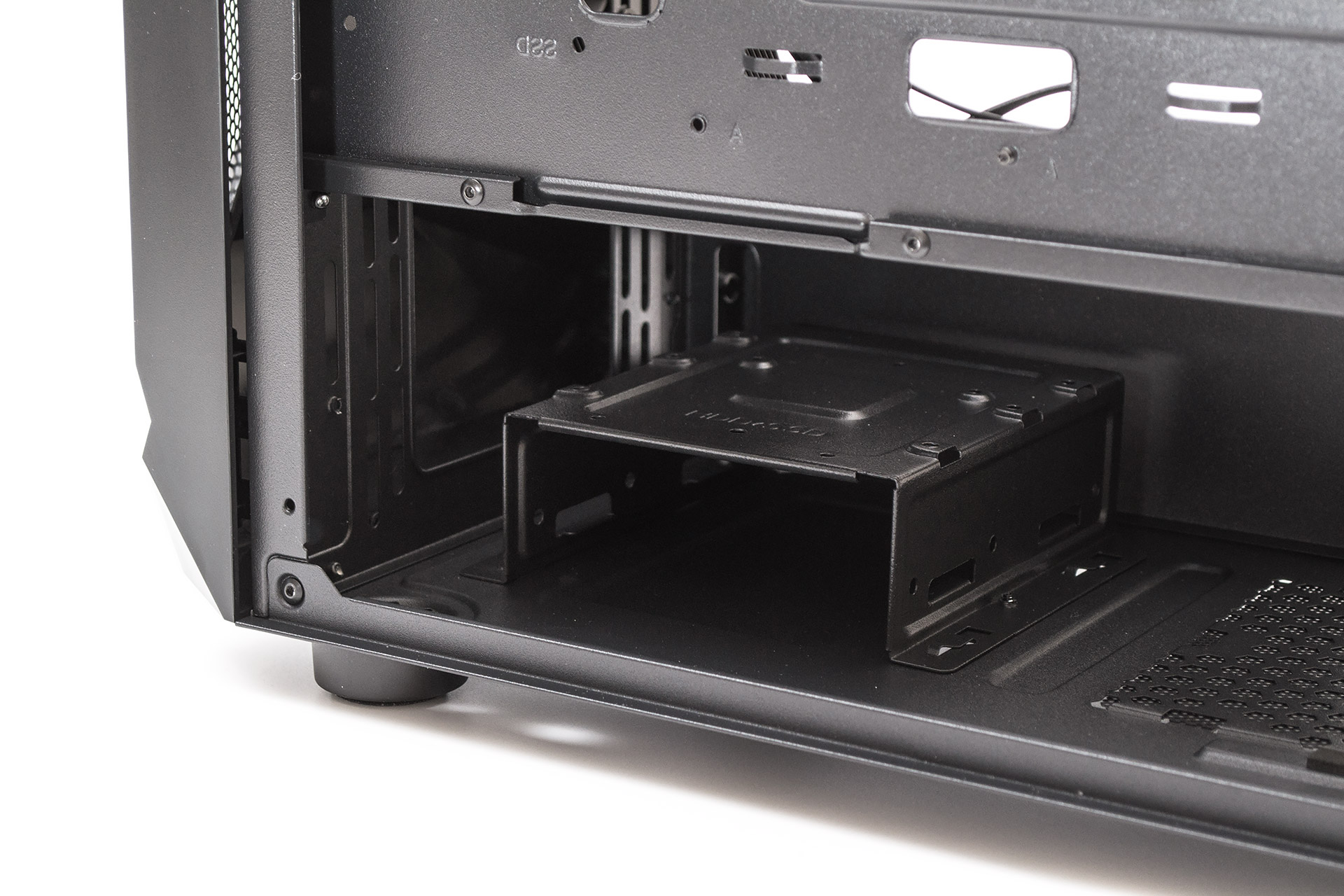

Впереди есть съемная корзина для двух 3,5″ жестких дисков, один из которых можно заменить на 2,5″ накопитель. Крепится это все винтами.

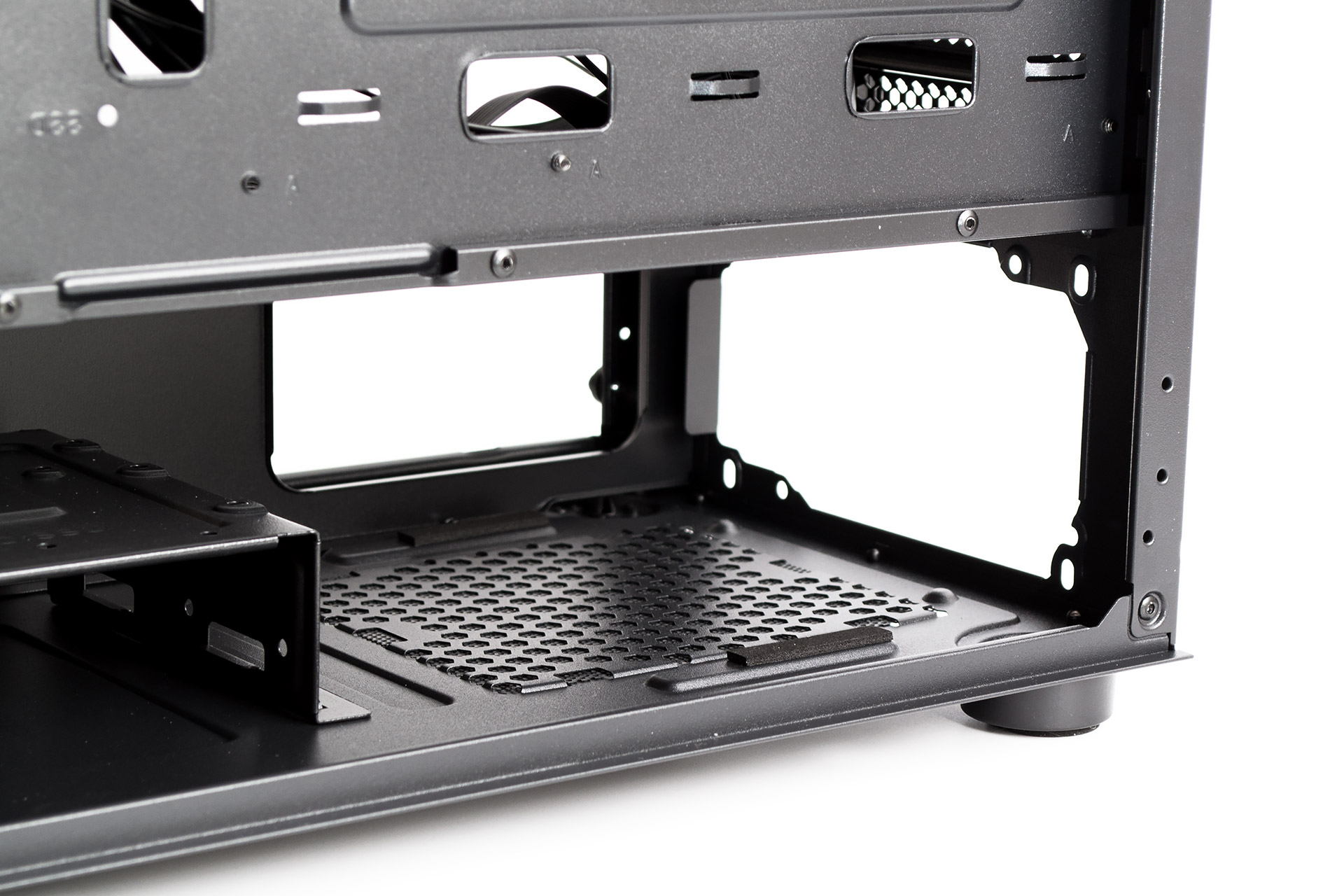

Полный запас пространства до корзины составляет 205 мм. Здесь достаточно свободно помещаются модели БП длиной 180 мм. На нижней панели есть два мягких демпфера.

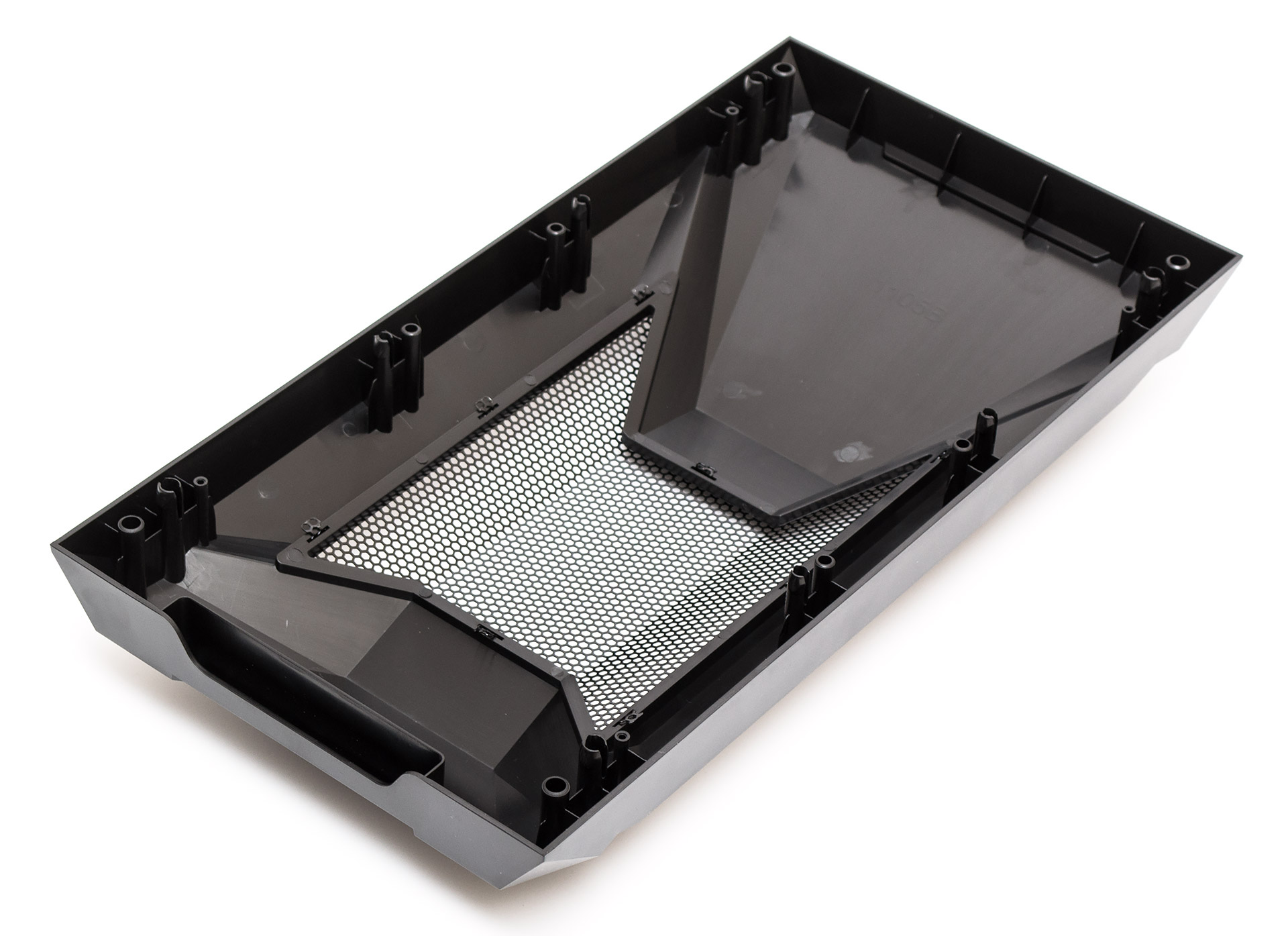

Передняя панель снимается легко. Проводов на ней нет. Держится на пластиковых клипсах.

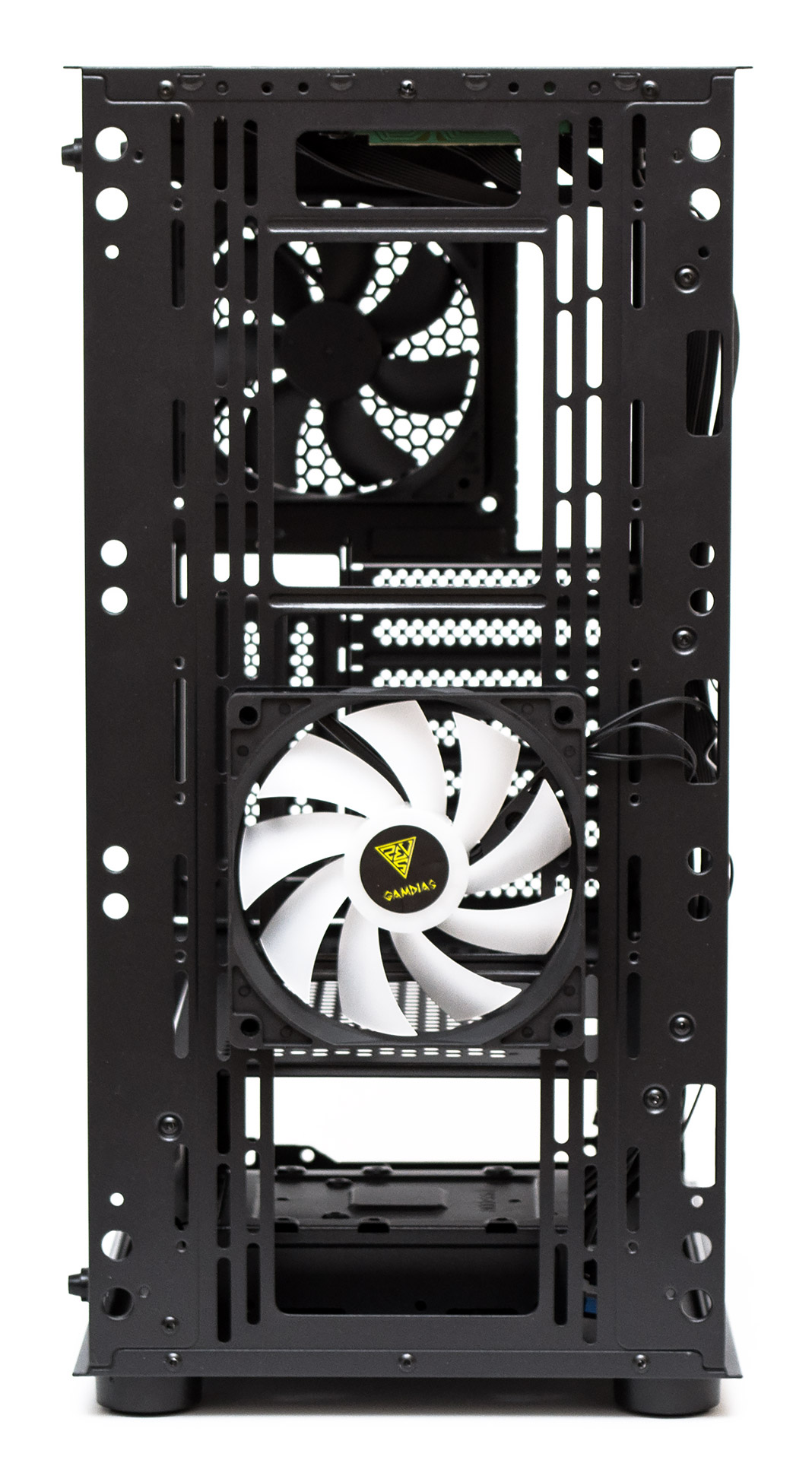

Богатый набор посадочных отверстий позволяет разместить здесь намного больше вариантов вентиляторов, чем это указано в официальных спецификациях. Сюда можно повесить три 120- или 140-мм пропеллера или два 200-мм вентилятора (с посадкой в виде квадрата 154х154 мм). По умолчанию в позиции напротив решетки висит одна 120-ка с ARGB-подсветкой, сделанная на базе гидравлического подшипника.

От переднего вентилятора отходит целый ворох проводов — один «молекс» для питания (540 мм длины), разъем +5VDG для управления подсветкой с материнской платы (340 мм), двухконтактный разъем для переключения подсветки с кнопки корпуса (400 мм) и переходник, который позволяет подключить её к упомянутой кнопке.

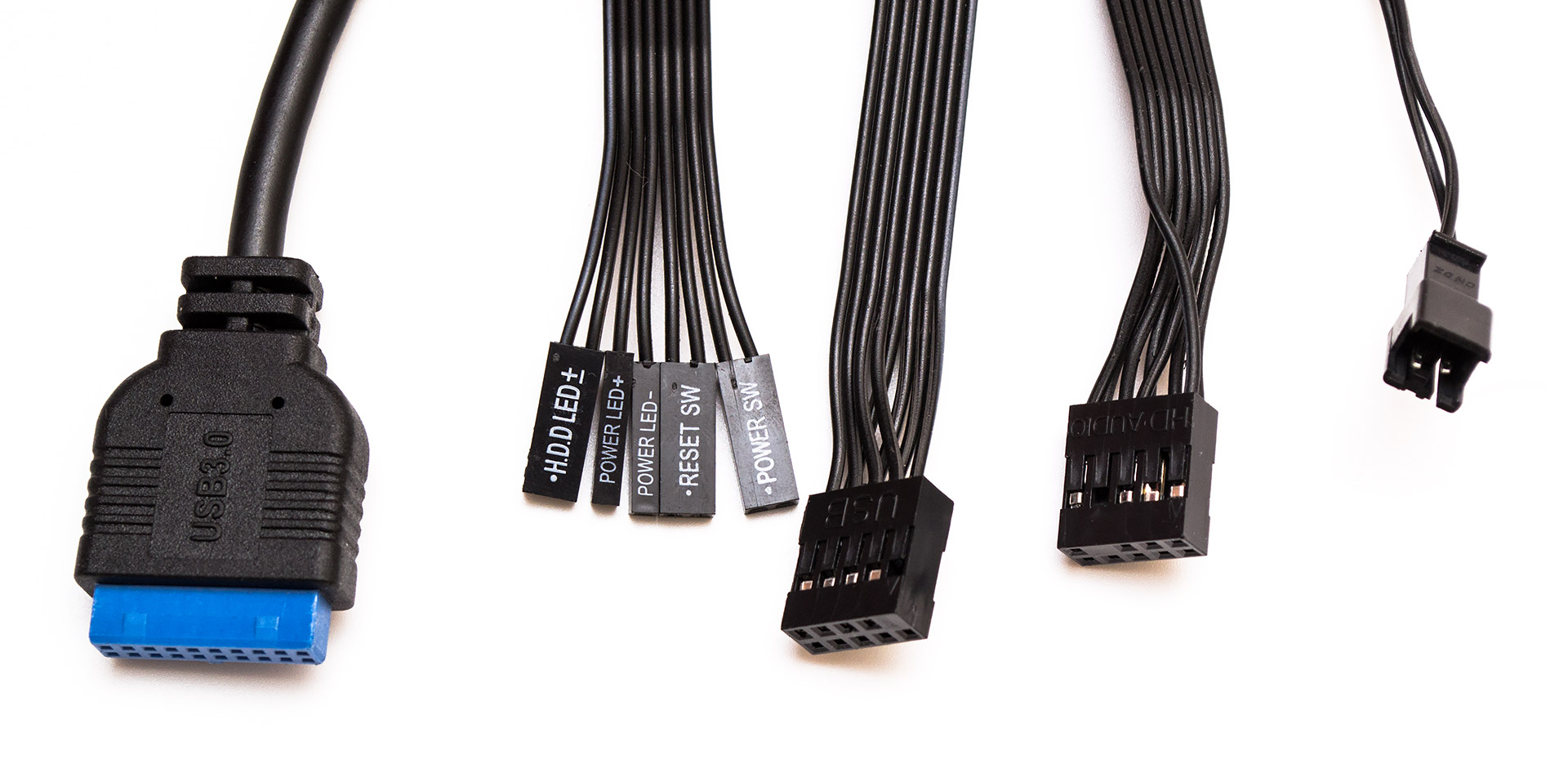

В набор кабелей от корпуса входит разъем USB 3.0, четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и активности накопителей, колодка USB 2.0, колодка HD Audio и разъем на два контакта для управления подсветкой вентилятора. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Перейдем к сборке системы и тепловому тесту.

Сборка

Сборка системы в корпусе Gamdias Athena E1 Elite не создает никаких проблем. Начать ее стоит с установки жесткого диска, все остальное можно монтировать в произвольном порядке. Для укладки проводов есть достаточно места за поддоном материнской платы, правая панель закрывается легко, даже если не особо увлекаться распределением шнуров.

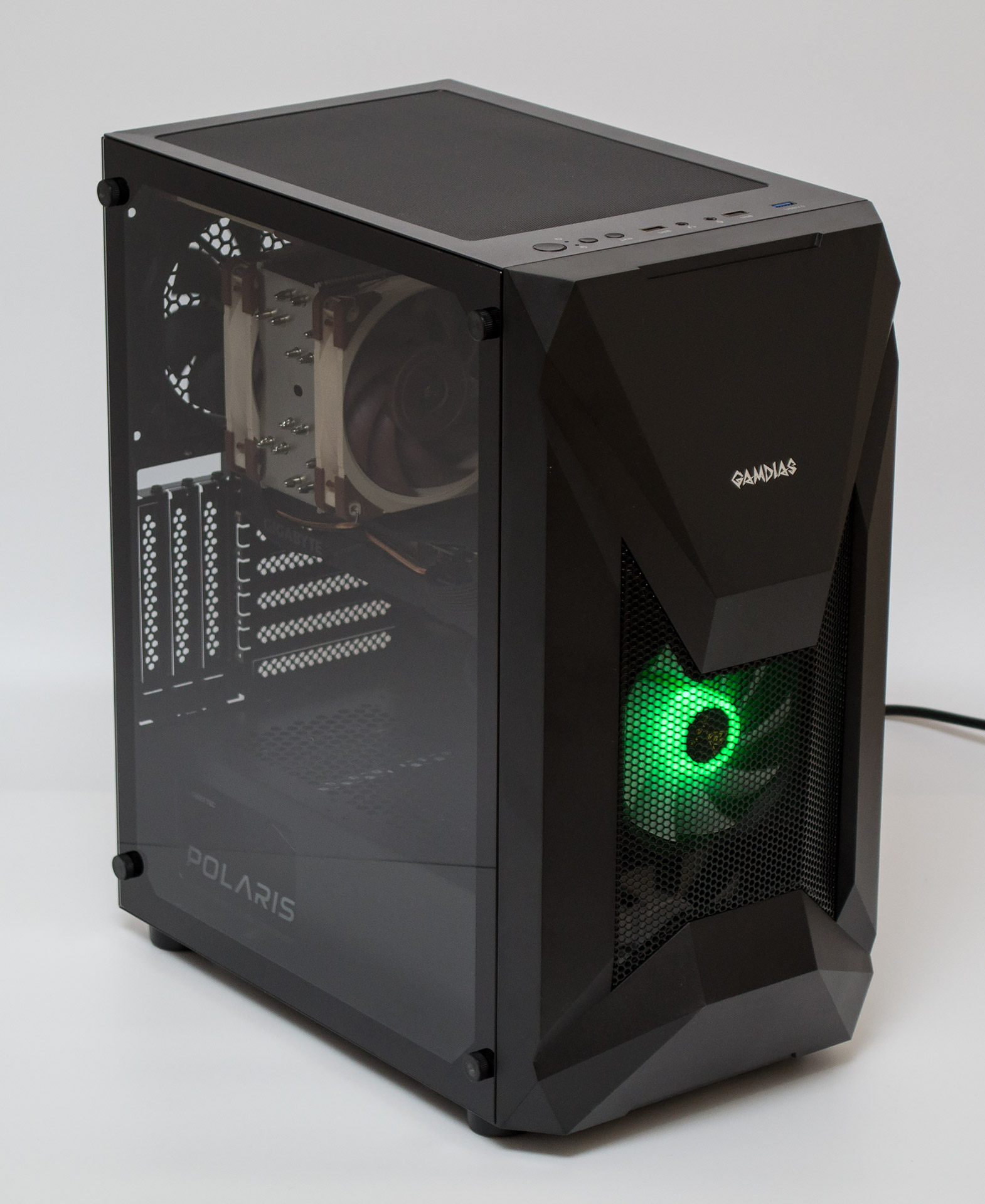

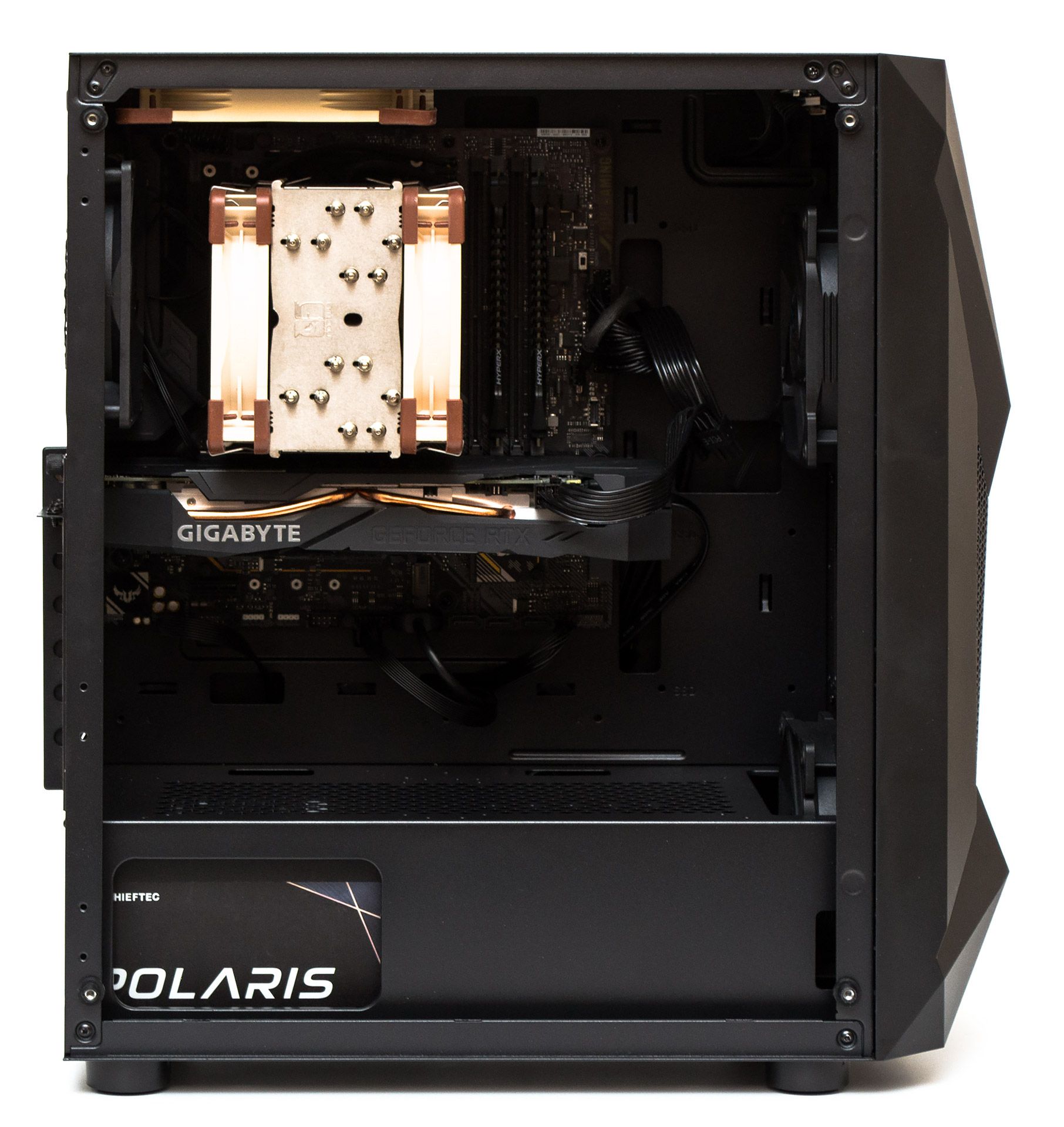

Содержимое системы отлично просматривается через боковое стекло.

Управляемая подсветка переднего вентилятора выглядит одиноко. Такое ощущение, что гирлянд здесь планировалось побольше.

Синий индикатор питания и красный индикатор активности накопителей очень яркие, если смотреть на них прямо.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Gamdias Athena E1 Elite использовалась следующая конфигурация:

• процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
• кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
• материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
• видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060 Super);
• память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
• твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: Chieftec Polaris PPS-750FC (750 Вт);
• дополнительные вентиляторы: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 382 ватта. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Спереди было добавлено два 120-мм нагнетательных пропеллера, а сверху на вытяжку установлен 140-мм вентилятор. Все корпусные вентиляторы работали на максимальной скорости.

Результаты тестирования

Корпус Gamdias Athena E1 Elite обладает отличной схемой охлаждения, практически не уступающей открытому стенду (1–2 градуса по температуре процессора и видеокарты), а местами и обходящей его (по части охлаждения материнской платы и жесткого диска). Правда для этого его потребуется доукомплектовать несколькими вентиляторами. С другой стороны, сюда можно поставить и полный комплект 140-мм пропеллеров, еще улучшив и без того отличную продуваемость шасси. Корпус подойдет под наиболее горячие конфигурации систем.

Выводы

Gamdias Athena E1 Elite представляет собой неплохой вариант средне-бюджетного корпуса, основными преимуществами которого является высокая вместимость, отличная вентиляция, большой запас места для укладки проводов и простота сборки. Для ценителей прекрасного есть боковое стекло и ARGB-подсветка (пусть и лишь на одном вентиляторе).

Из недостатков стоит отметить тонкий и местами «резонирующий» металл, урезанный комплект поставки деталей и неаккуратность в их подгонке, что, впрочем, является привычной нормой для данной категории шасси.

Gamdias Athena E1 Elite подойдет тем, кто ищет вместительный корпус с максимально возможным уровнем вентиляции за относительно невысокую цену, и кому нравится подобный внешний дизайн.
