Поначалу было решено собрать действительно беззвучную систему — шумные компьютеры, честно говоря, уже порядком надоели. Для этой цели необходима была плата с пассивной системой охлаждения и такой же блок питания. В наличии оказались ASUS E35M1-I Deluxe на базе процессора AMD Zacate E-350 с чипсетом Hudson M1 и Seasonic SS-400FL из серии Fanless. Оба отвечали заданным критериям. Кроме того, общую картину неплохо бы дополнил SSD-накопитель — в таком составе выделяться будет только DVD-привод во время чтения диска, что абсолютно допустимо.
Итак, приступаем к сборке. Устанавливаем плату на поддон-стенку.
Снимаем заглушку из 5,25-дюймового отсека и крепим в нем привод. Количество монтажных винтов в комплекте с корпусом настолько мало, что при использовании SSD-накопителя их уже попросту не хватает.
Если дополнительные винтики были где-то раздобыты, фиксируем 2,5-дюймовое устройство на дне корпуса.
Вместо SSD можно использовать обычный накопитель на магнитных дисках. На нем сперва необходимо закрепить четыре винта с резиновыми шайбочками.
Потом пазом в шайбах надо будет попасть в направляющие крепежных рамок для жесткого диска, расположенных внизу корпуса. Резиновые уплотнители должны уменьшить вибрацию от накопителя, хотя и не до конца.
Со стороны задней стенки PC-Q07 жесткий диск дополнительно крепится винтом, иначе при переноске системного блока HDD может выпасть из своего места установки, что не лучшим образом скажется на сохранности данных и компонентов системы.
Следующий этап — фиксация боковой стенки с установленной материнской платой, после чего подключаются провода от передней панели корпуса.
Теперь пришло время блоку питания. На нем сперва крепится рамка, далее через отверстие в корпусе заводятся кабели питания для платы и накопителей.
Как только они будут подключены, вставляется блок питания в корпус. Данную операцию надо проводить аккуратно — отверстие практически впритык к размерам блока и есть шанс его поцарапать при установке.
Упорядочив кабели для лучшего прохождения воздуха, фиксируем блок питания винтами с накатанной головкой и наша система почти готова к использованию.
Так как блок питания Seasonic SS-400FL без активного охлаждения, его вентиляционные отверстия были направлены в сторону боковой крышки. Но, к сожалению, от такой нашей конфигурации пришлось отказаться — во время тестирования задняя стенка корпуса, как и привод, нагревались настолько, что пришлось задуматься о дополнительном вентиляторе для откачки горячего воздуха из PC-Q07.
Но с ним вся идея постройки бесшумного неттопа накрылась бы медным тазом. В таком случае, оптимальным вариантом становится замена блока питания на устройство с активным, но тихим охлаждением. На рынке подобные модели присутствуют в достаточном количестве, к нам же попал Enermax EMG500AWT. Его вентилятор был обращен к материнской плате, за счет чего и достигли оптимального температурного режима внутри корпуса.
Конечно, мощность такого блока для системы на базе Zacate избыточна и для постройки подобных систем лучше присмотреться к устройствам ватт на 250–300.
Условия тестирования
Конфигурации тестового неттопа была следующая:
- материнская плата: ASUS E35M1-I Deluxe (процессор AMD Zacate E-350 и чипсет AMD Hudson M1);
- память: GoodRAM GY1600D364L8/4GDC (2x2GB, DDR3-1600@1333 МГц, 8-8-8-24);
- накопитель SSD: OCZ SSD2-1AGT60G (60 ГБ);
- накопитель HDD: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATAII);
- привод DVD: LG GH22NS50;
- блок питания: Enermax EMG500AWT (500 Вт).

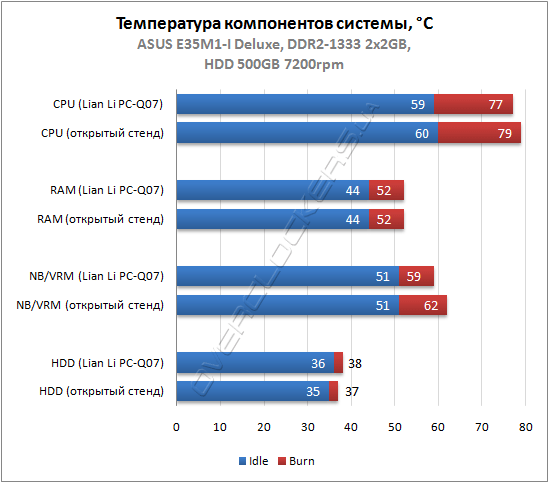

Результаты тестирования
Ну что же, благодаря активному охлаждению блока питания, который к тому же работал практически бесшумно, удалось выиграть на процессоре и чипсете пару-тройку градусов по сравнению с открытым стендом. Модули памяти оказались безразличны, в какой системе они используется, а вот жесткий диск напротив, немного даже перегрелся в собранной системе, но его температура находилась в пределах нормы.
Естественно, используя какой-либо другой блок питания с вентилятором можно добиться различных с нашими результатов. Но цель обзора заключалась в том, чтобы показать на примере Lian Li PC-Q07 возможность сборки тихого ПК небольшого размера. И нам это удалось — без накопителя на магнитных жестких дисках неттоп во время работы не было слышно. С установкой HDD идиллия была нарушена отчетливым глухим гулом, передававшимся от корпуса к столу. В таком случае, лучше все же использовать устройство на 5400 об/мин, что, в какой-то мере, должно снизить уровень шума и вибраций от накопителя.
Выводы
Компьютер давно перестал быть роскошью и два ПК, а то больше, уже не редкость у отечественных пользователей. Дополнительной системой к основной машине, как правило, является либо ноутбук, либо же собранный «агрегат» из остатков после очередного апгрейда. Но если необходим новый ПК лишь для веб-серфинга, просмотра фильмов и запуска текстового процессора, то вполне очевидно его сделать на базе платформы Mini-ITX, отдав предпочтение стандартным компонентам с возможностью дальнейшей модернизации. В первую очередь, это касается блока питания — если он эксклюзивного формата, то при его выходе из строя в ряде ситуаций придется искать замену всему корпусу. Приводы ноутбучного формата мене редки, но стоят они чуть дороже обычных 5,25-дюймовых решений. При достаточном количестве места на рабочем столе можно обратить внимание на микро-башни с более-менее стандартной компоновкой, коих на рынке уже не мало.
Одно дело жестяная коробка с дизайном на любителя от китайских «кутюрье», а другое — строгий и элегантный Lian Li PC-Q07. Скроенный качественно из крылатого металла он продуман до мелочей. И хотя этот корпус выше многих моделей, представленных на рынке, его глубина заметно меньше, а это несомненный плюс.
Легкий и прочный PC-Q07 позволит разместить в себе любые подходящие по формату компоненты по минимуму, но для большинства систем его возможностей вполне достаточно. Самый больший эффект от использования такого малыша достигается с бесшумными компонентами, включающими плату с пассивным охлаждением, сверх тихий блок питания и SSD-накопитель. Учитывая не малую цену последних неплох будет и обычный жесткий диск, но модной нынче «зеленой» серии.
Из минусов отметим своеобразное крепление боковых стенок посредством обычных винтов, отсутствие на передней панели аудио-разъемов и неплотное прилегание половинок корпуса друг к другу, из-за чего возникает небольшое металлическое дребезжание. Первое не так критично по той причине, что подобные системы для обслуживания разбираются редко, а выход на наушники и микрофонный вход можно задействовать на задней панели материнской платы, хотя это и не удобно при наличии АС. Дребезг же вполне решается своими силами за счет какого-нибудь тонкого демпферирующего материала. Учитывая низкую стоимость такого малыша, указанные недостатки простительны.
