Lian-Li PC-Q08. Универсальный корпус для миниатюрной системы
Lian-Li PC-Q08 в силу своей миниатюрности предназначен для установки матерински плат исключительно формата Mini-ITX, которые, напомним, имеют размер 17х17см. Однако при этом шасси допускает установку стандартных блоков питания (до 150 мм в длину), шести 3,5" накопителей и двухслотовой видеокарты длиной до 300 мм. Для корпуса подобных размеров список возможностей выглядят очень внушительно, мы же проверим на практике, насколько удачно инженерам Lian-Li удалось организовать внутреннее пространство PC-Q08.

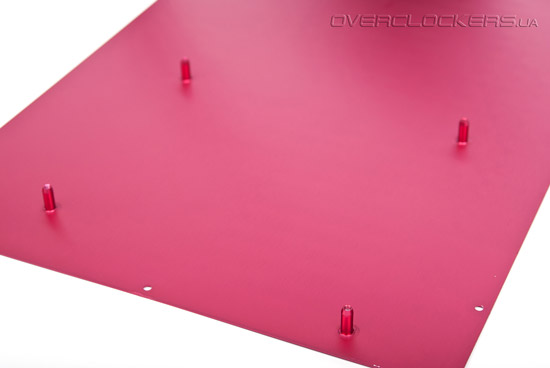

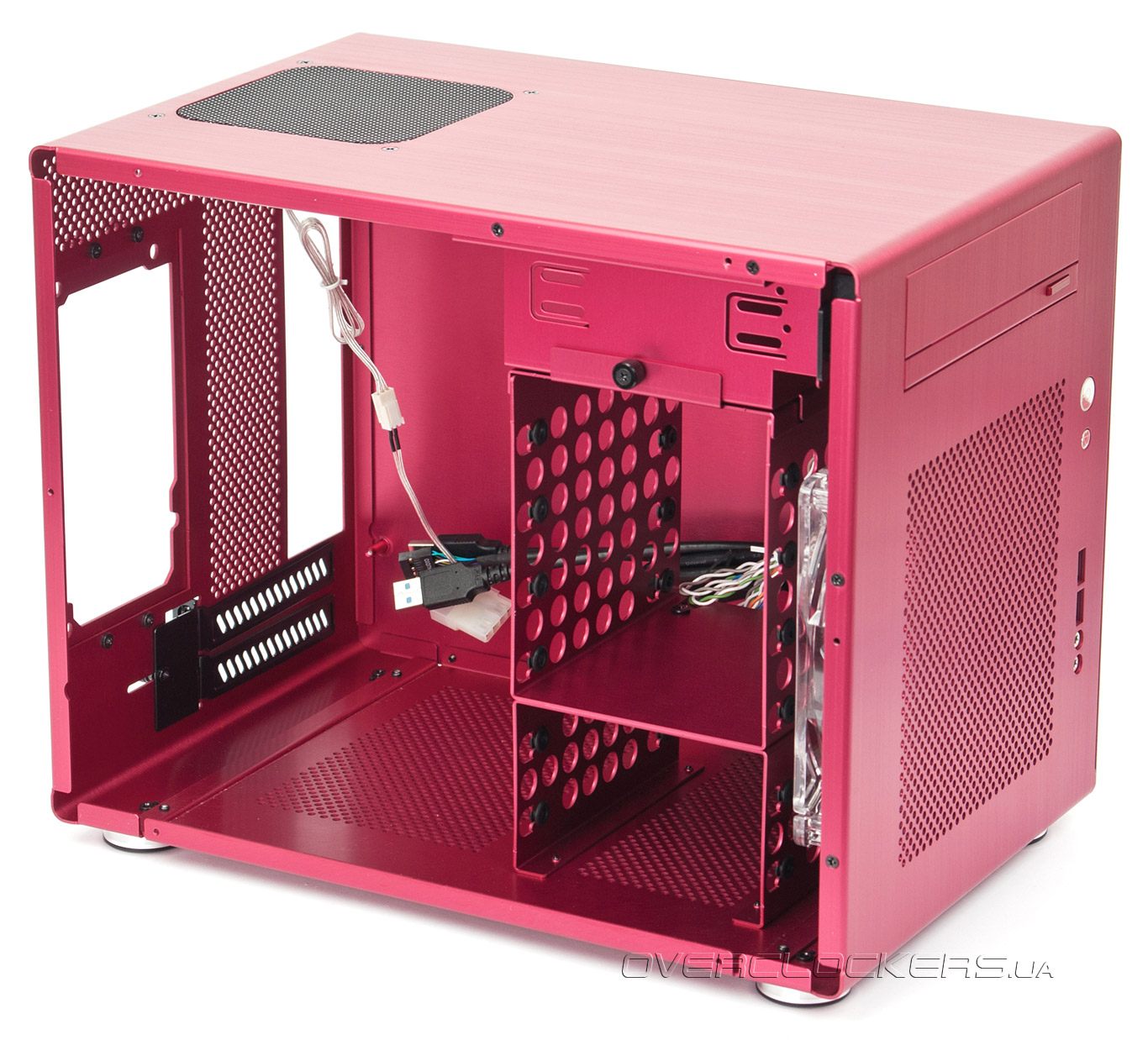

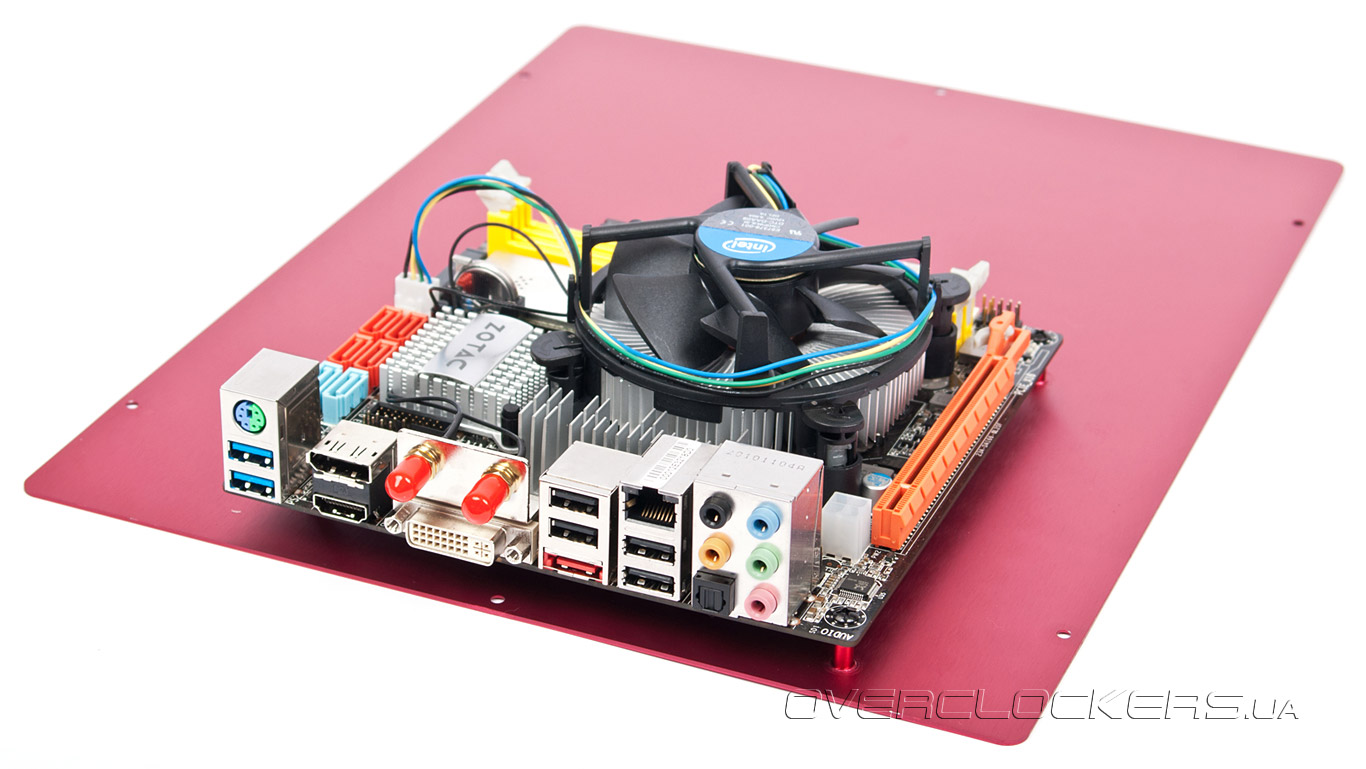

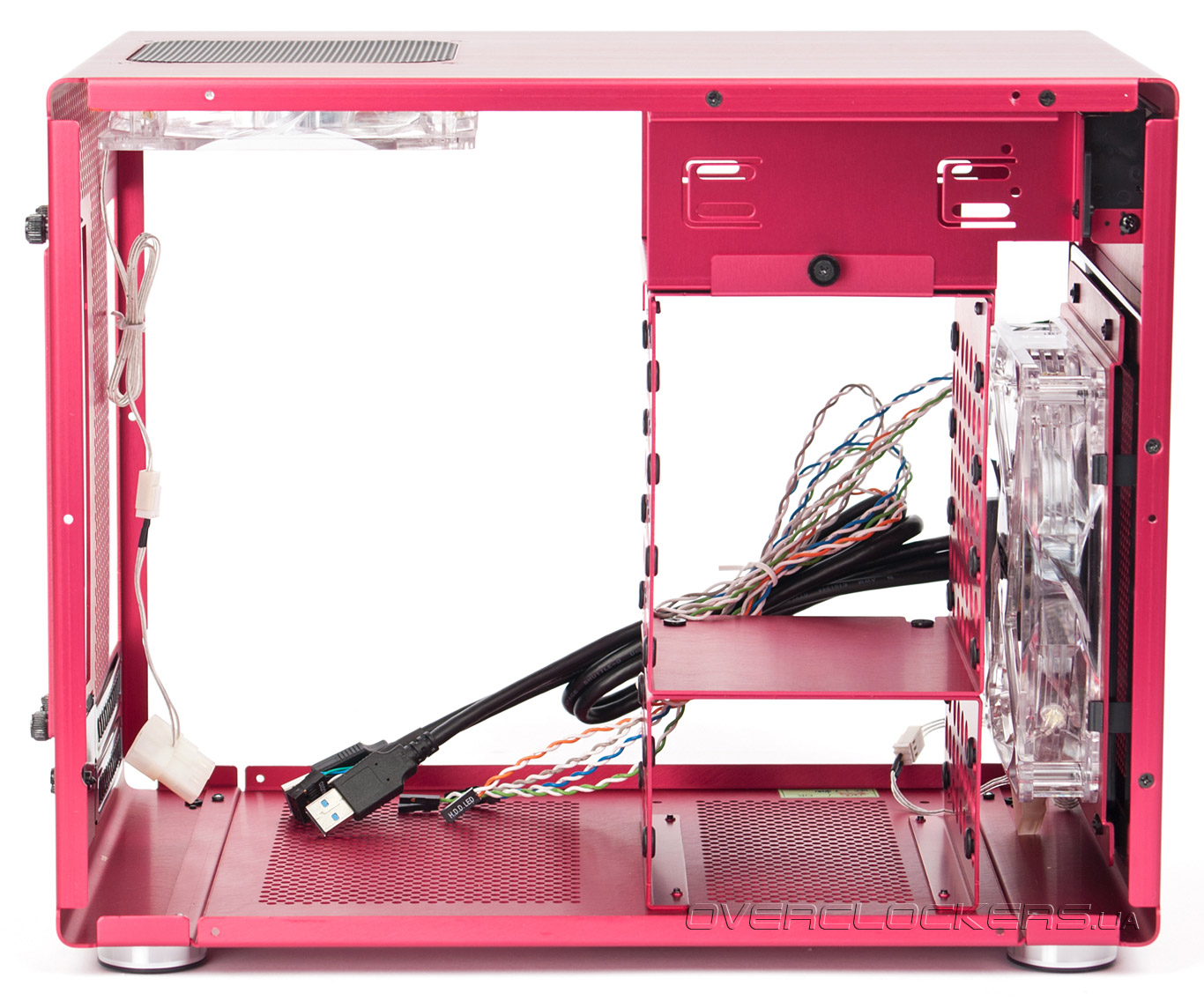

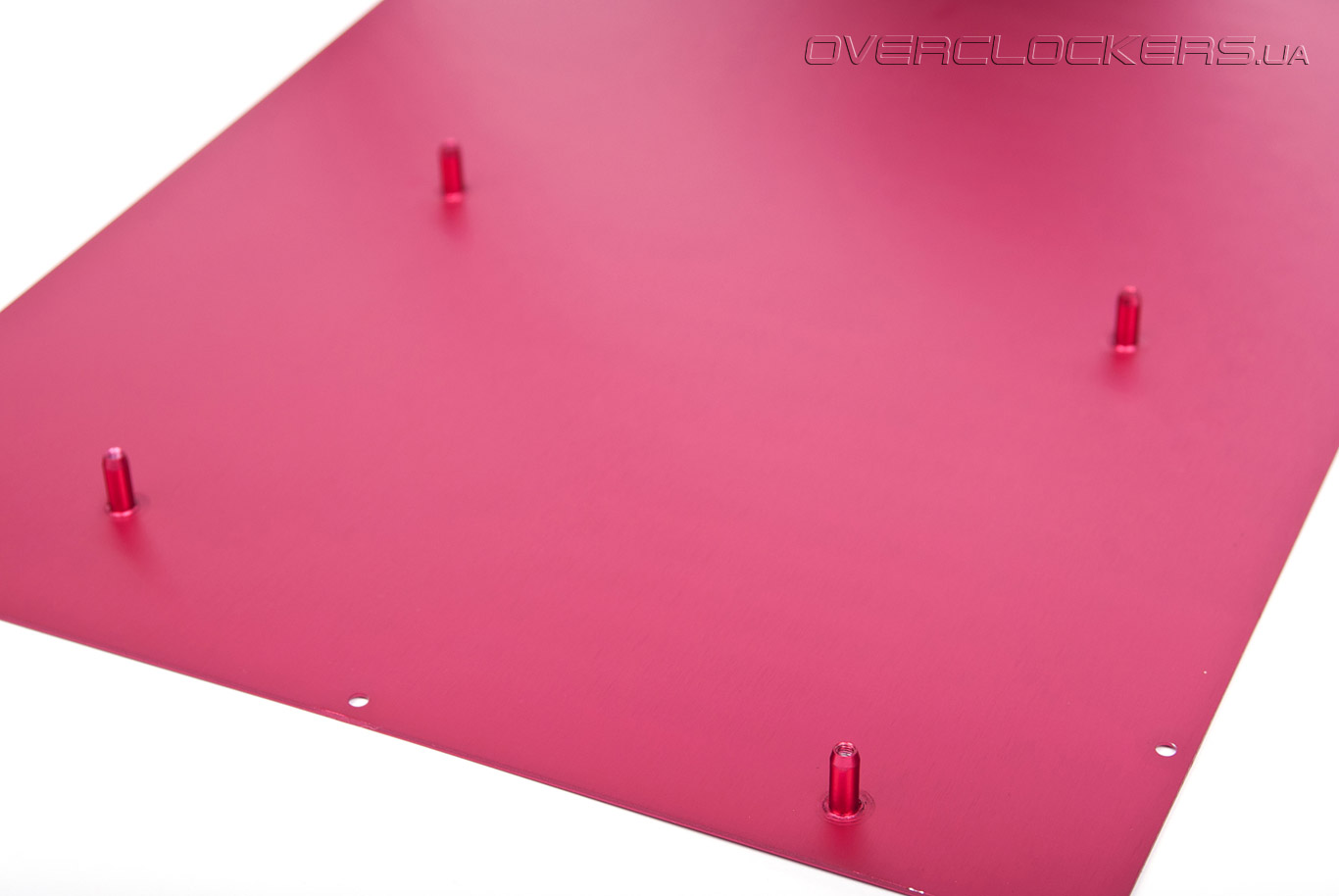

Начнем наше знакомство с внутренним устройством Lian-Li PC-Q08 с правой стенки корпуса, которая оснащена монтажными стойками для установки материнской платы.
Приятной особенностью тестируемого корпуса, на наш взгляд, является возможность демонтировать практически все элементы внутри шасси без особых сложностей.

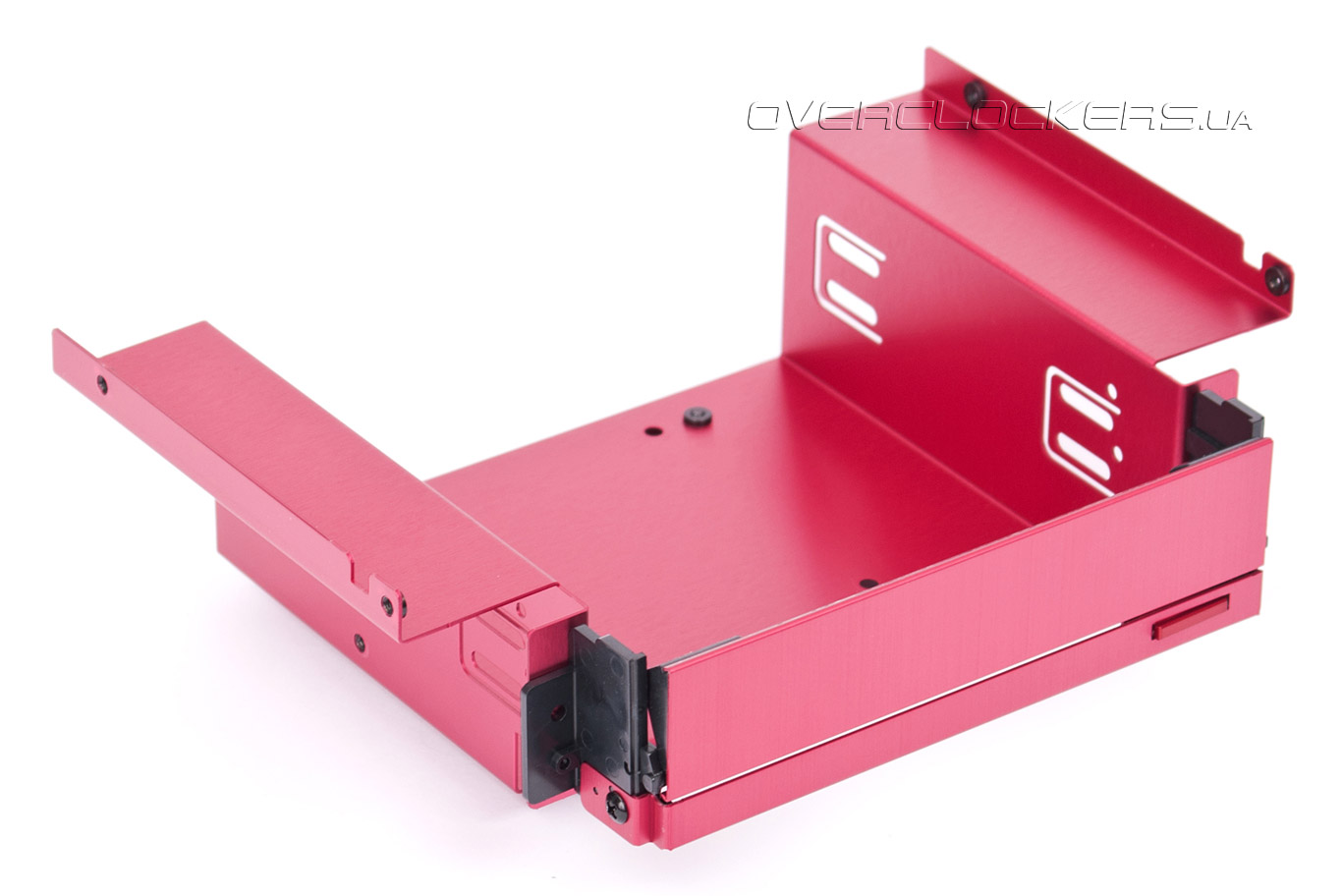

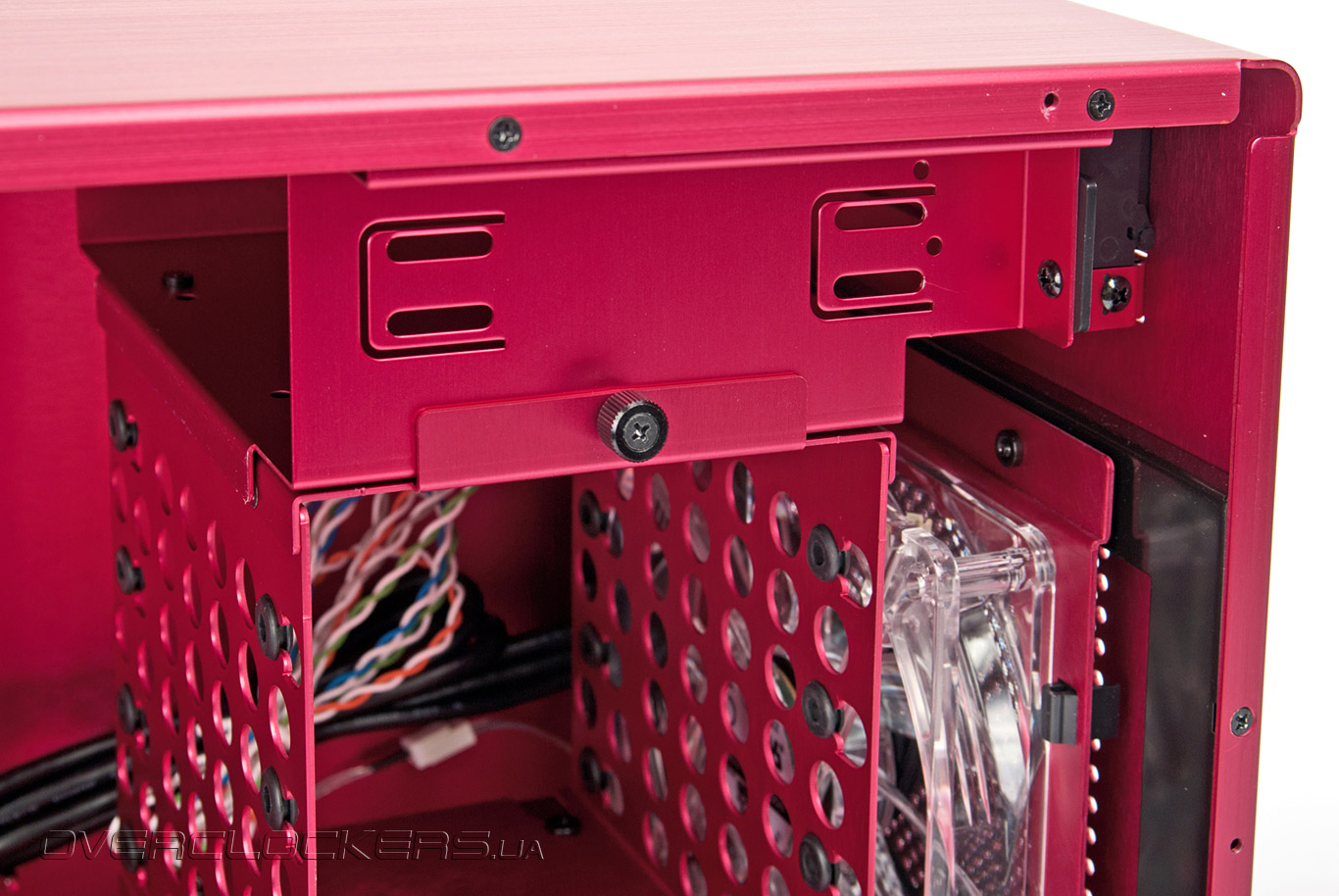

У пользователя есть возможность снять вентиляторы системы охлаждения, одну или обе корзины для жестких дисков, отсек для установки 5,25" привода и 2,5" накопителя.
Таким образом, после снятия вышеупомянутого отсека для привода, установка устройств в него проходит намного удобнее и быстрее.

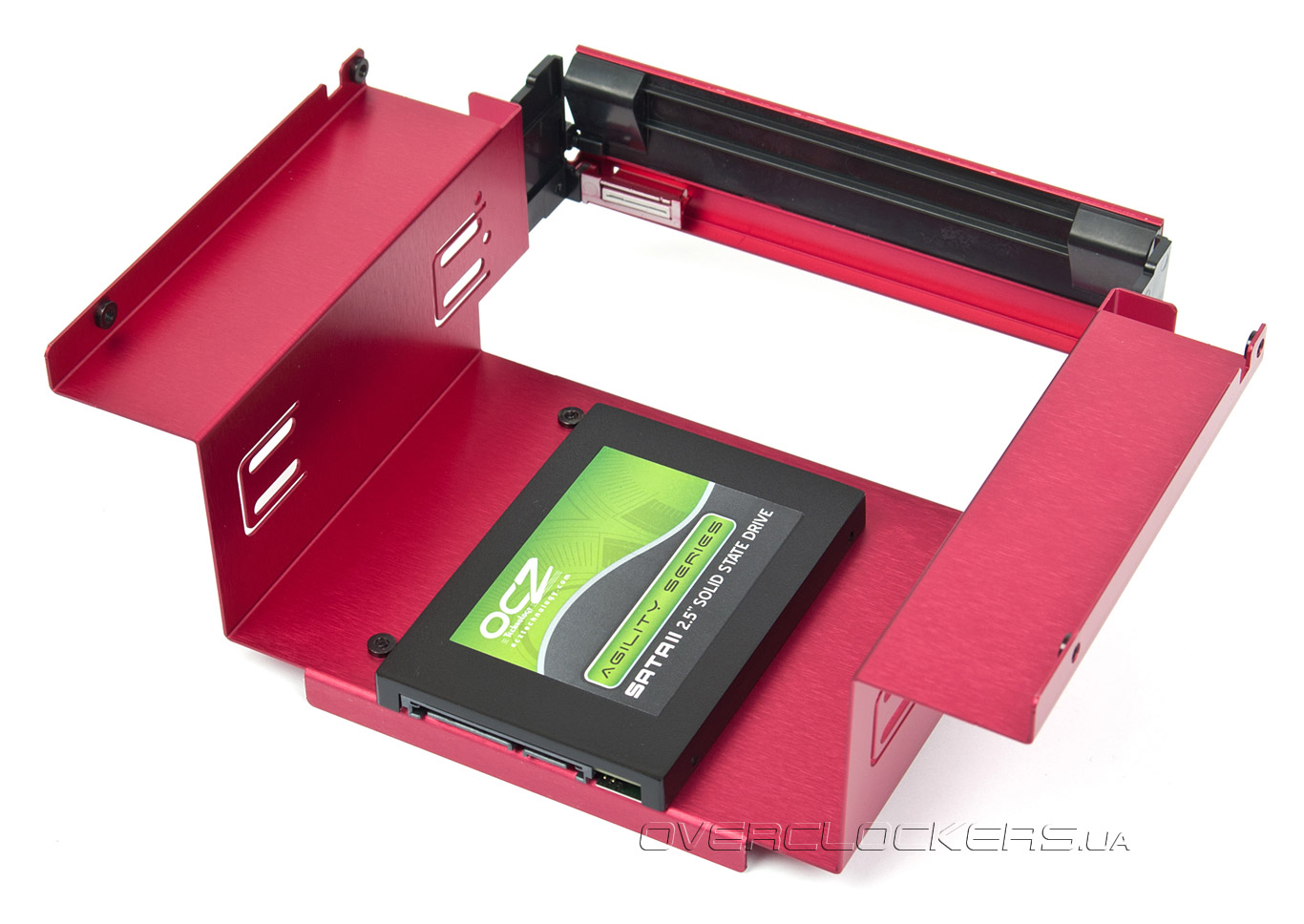

В первую очередь необходимо с помощью обычных винтиков прикрутить к конструкции SSD-накопитель или винчестер формата 2,5", ведь после установки и фиксации привода, сделать это будет куда сложнее, а без извлечения отсека или верхней корзины для HDD из корпуса и вовсе невозможно.

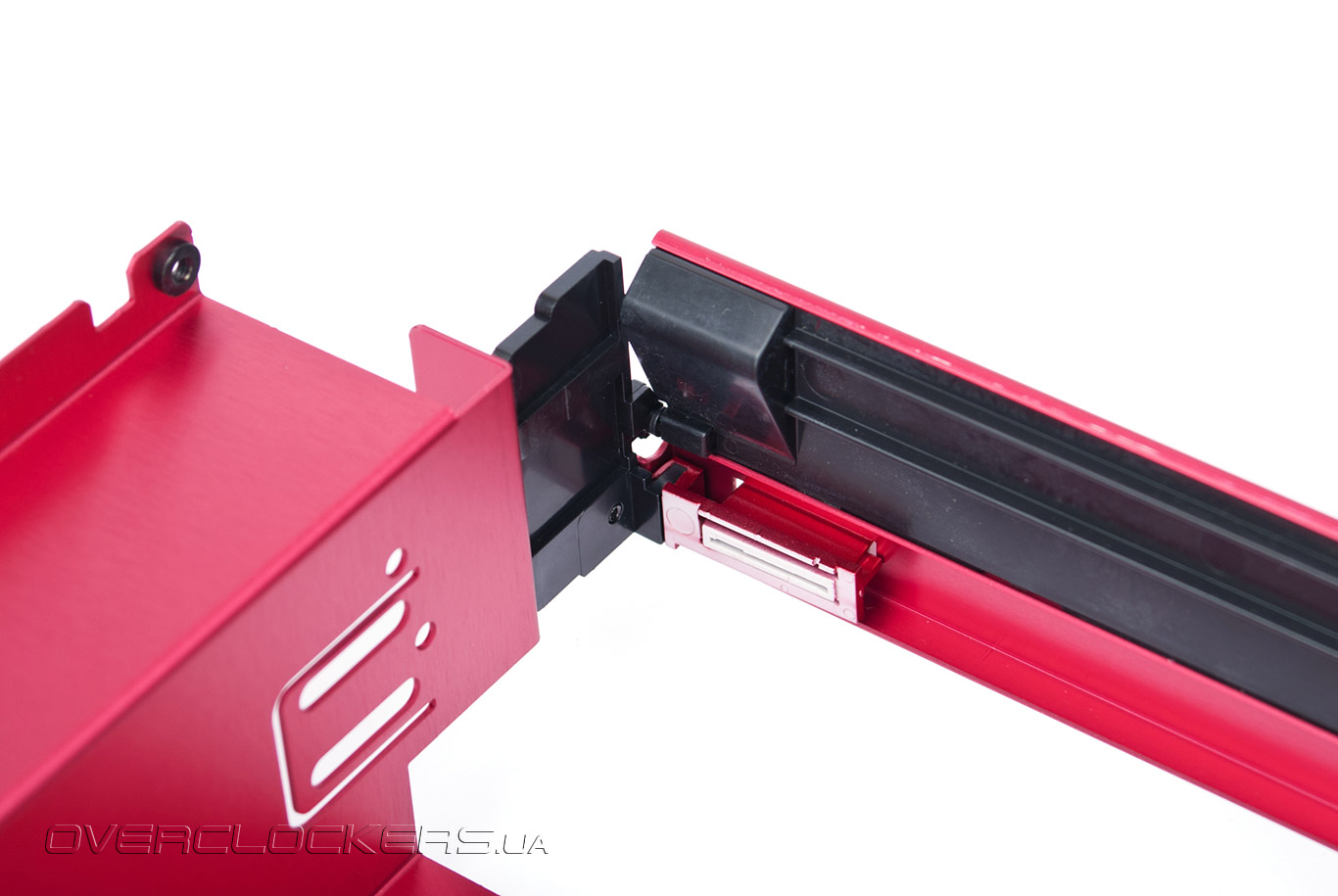

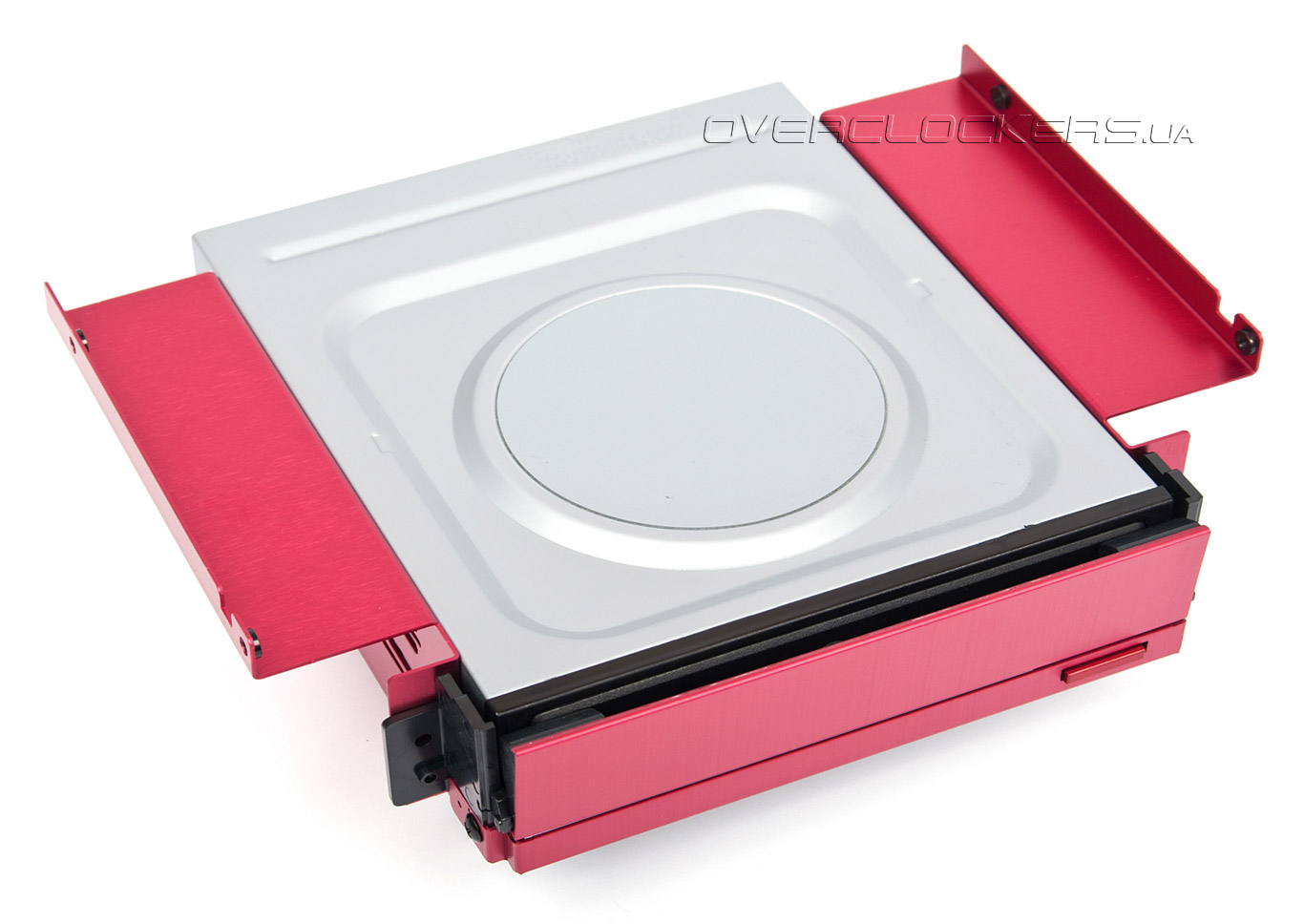

После того как SSD-накопитель установлен, можно переходить к инсталляции привода, следует лишь обратить внимание на то, чтобы кнопка открытия лотка привода плотно прилегала к внешней кнопке на корпусе.
Надежно зафиксировав все устройства, можно помещать всю конструкцию обратно в корпус, прикрутив ее с помощью винтиков.

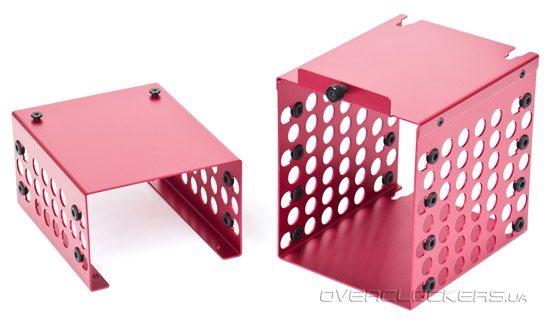

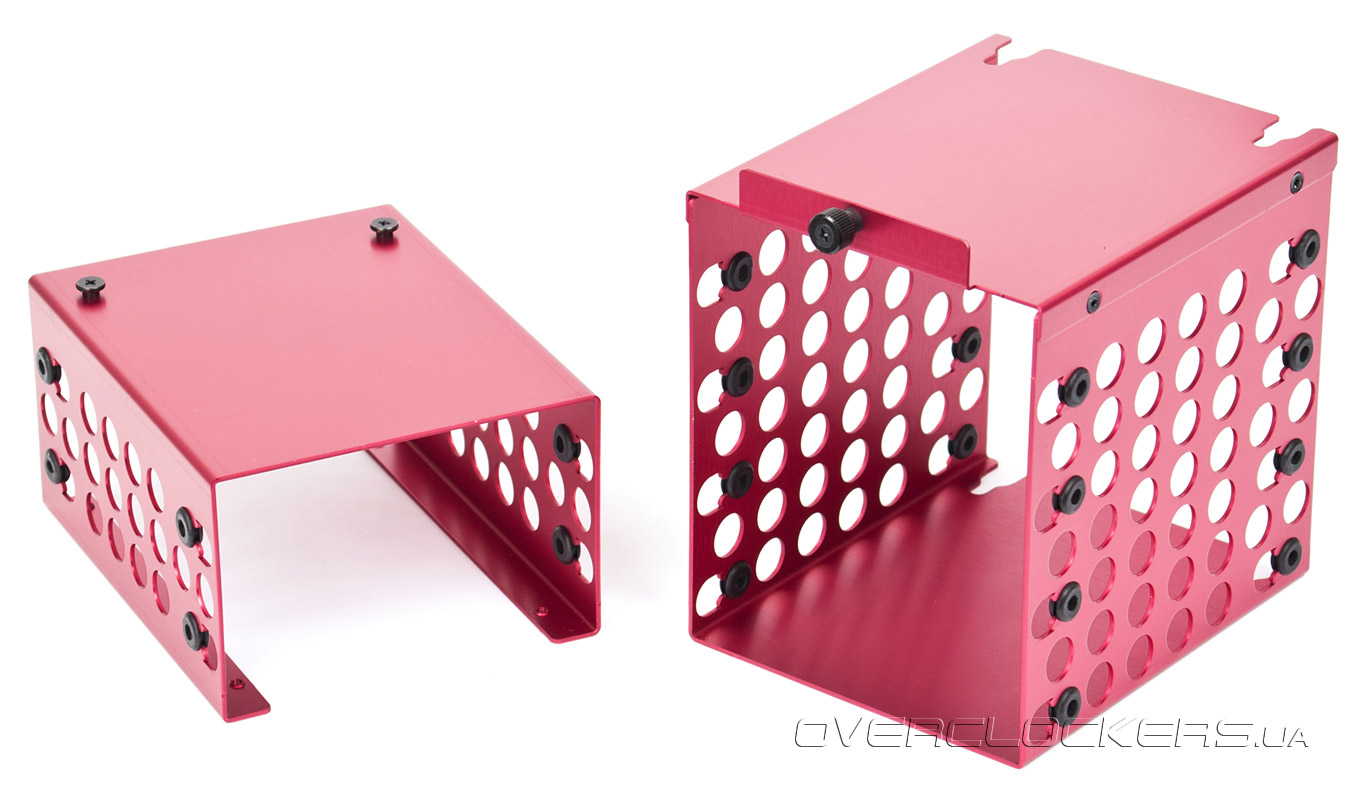

Как мы уже упоминали выше, всего в корпусе Lian-Li PC-Q08 можно установить до шести 3,5", накопителей. Для этого в шасси предусмотрено две съемные корзины, которые снабжены антивибрационными креплениями.

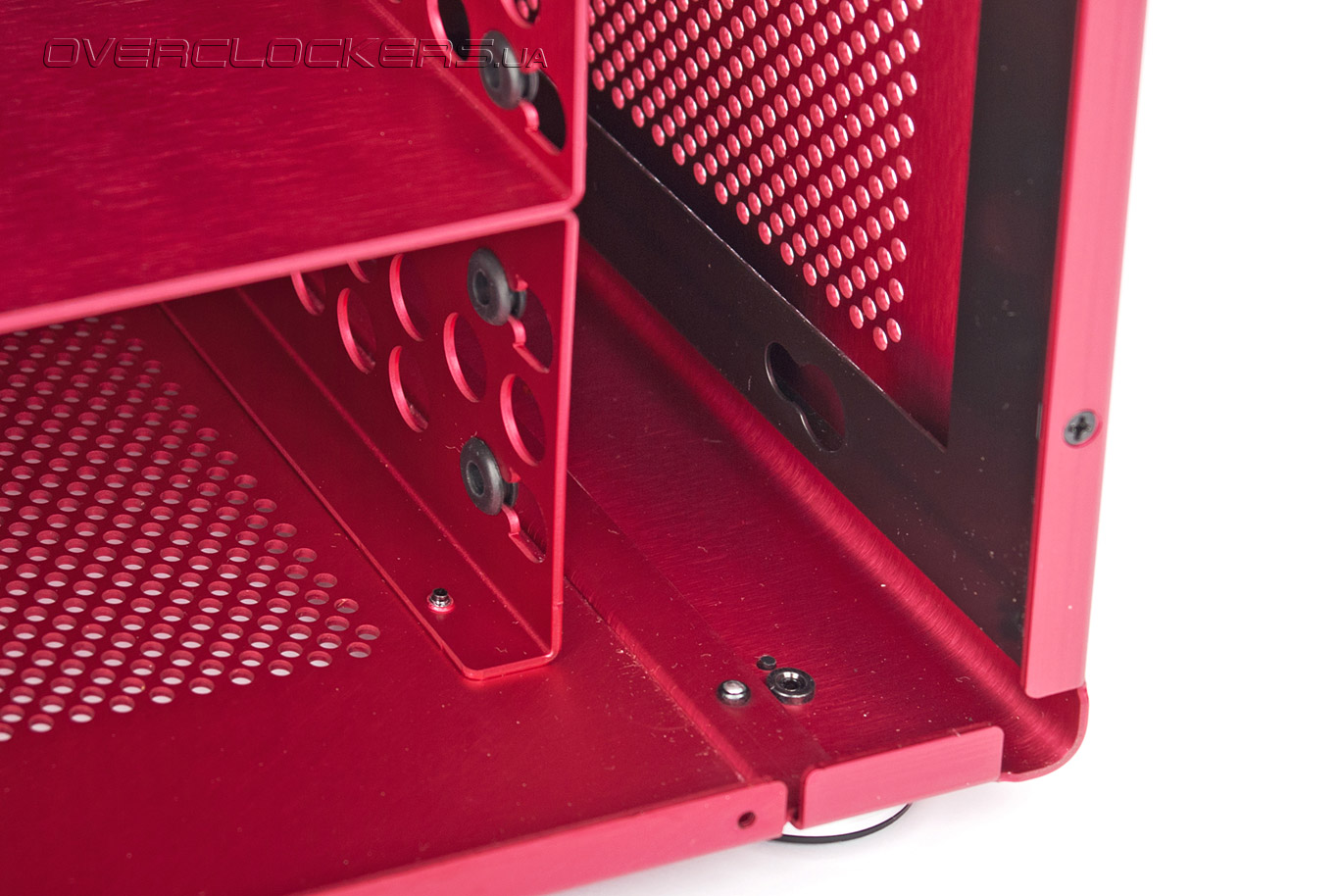

В случае если пользователь решит оснастить свою систему мощной видеокартой имеющей внушительную длину, нижнюю корзину необходимо будет снять и установить вместо нее специальную крепежную рамку, присутствующая в комплекте.
Несмотря на маленькие размеры самого корпуса, система охлаждения Lian-Li PC-Q08 состоит из двух производительных вентиляторов популярных типоразмеров, оснащенных красной подсветкой.

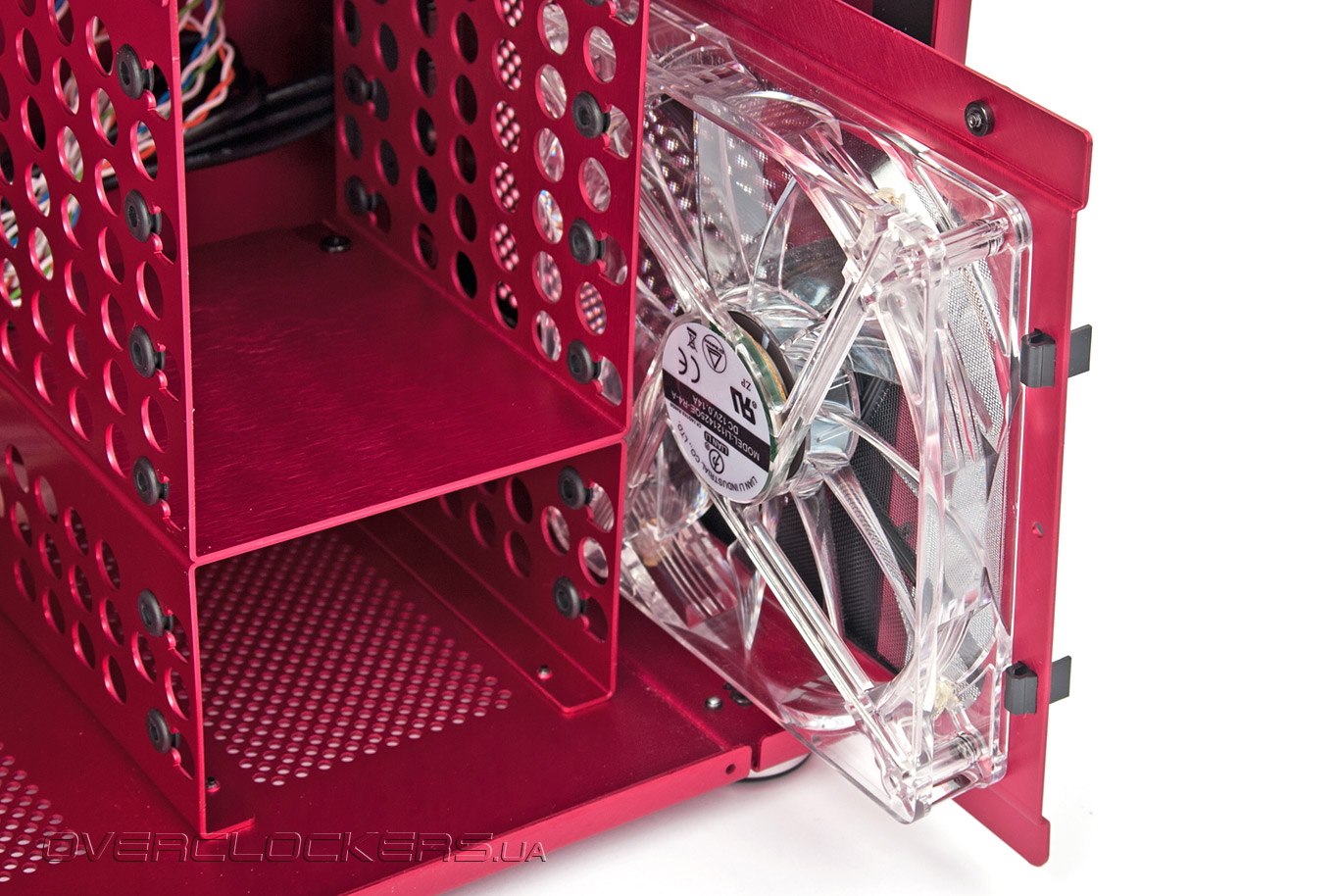

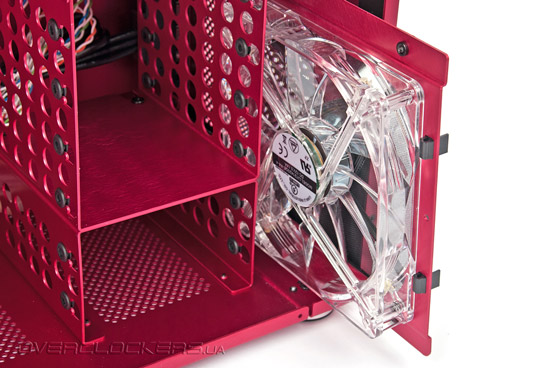

На фронтальной панели корпуса установлен 140-мм вентилятор со скоростью вращения 900 об/мин. Он предназначен для забора воздуха снаружи системного блока и охлаждает, прежде всего, жесткие диски.

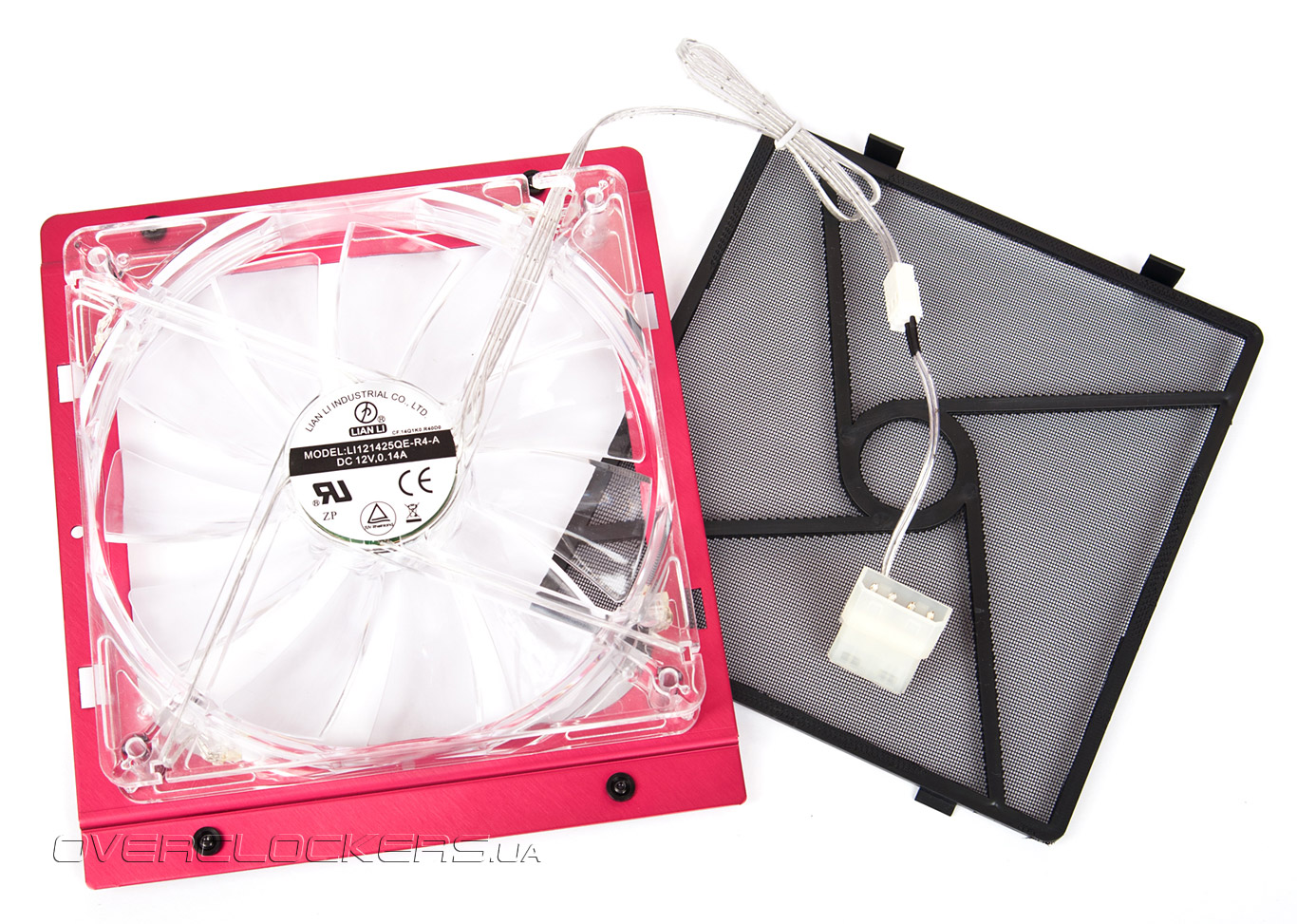

Стоит отметить, что для защиты от попадания пыли внутрь системного блока, фронтальная панель корпуса оснащена пылевым фильтром, который легко снимается вместе с самим вентилятором для очистки.

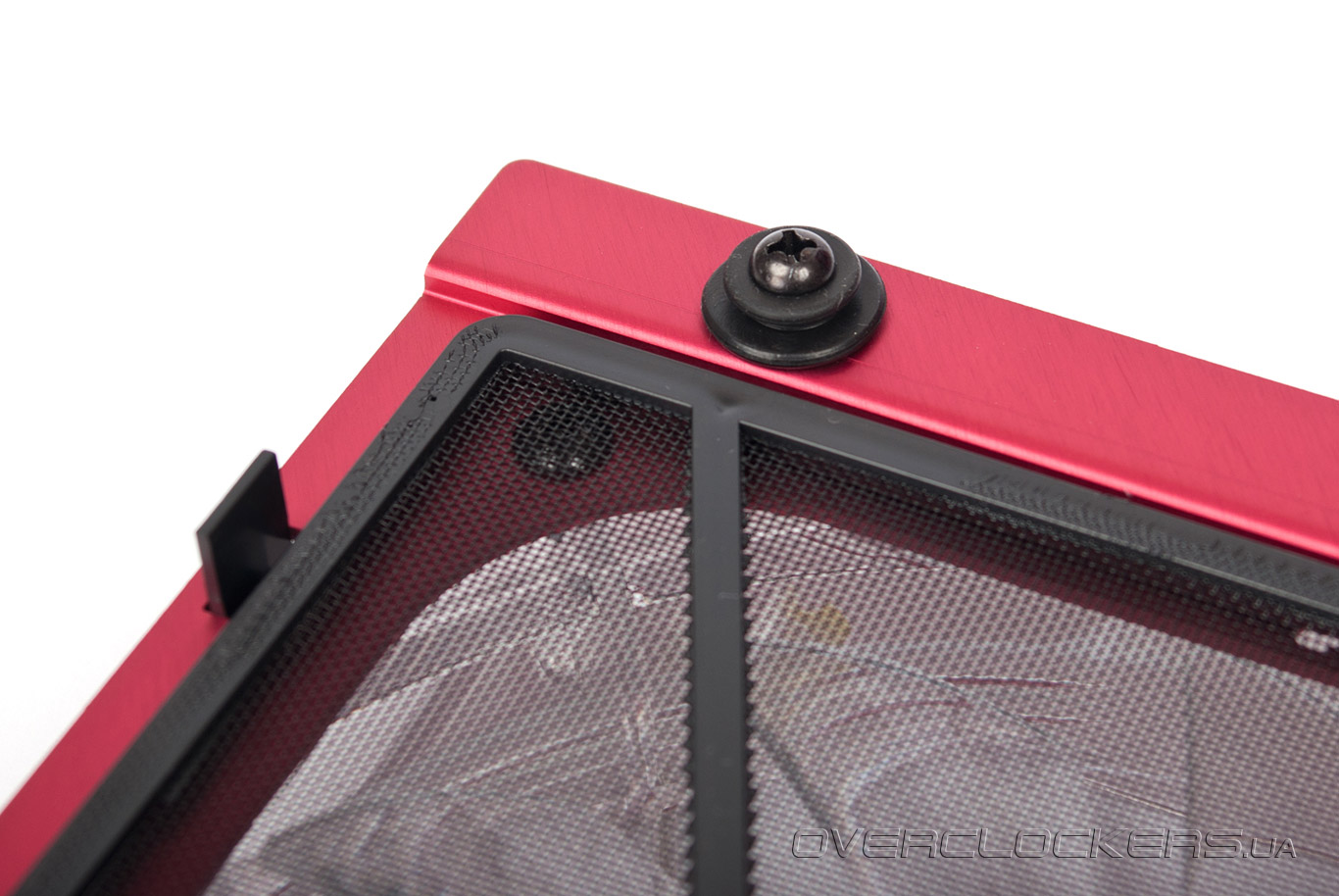

Дополнительно отметим, что для снижения уровня шума и вибраций, издаваемых системой охлаждения корпуса, производитель применяет в ее конструкции прорезиненные крепления и прокладки.

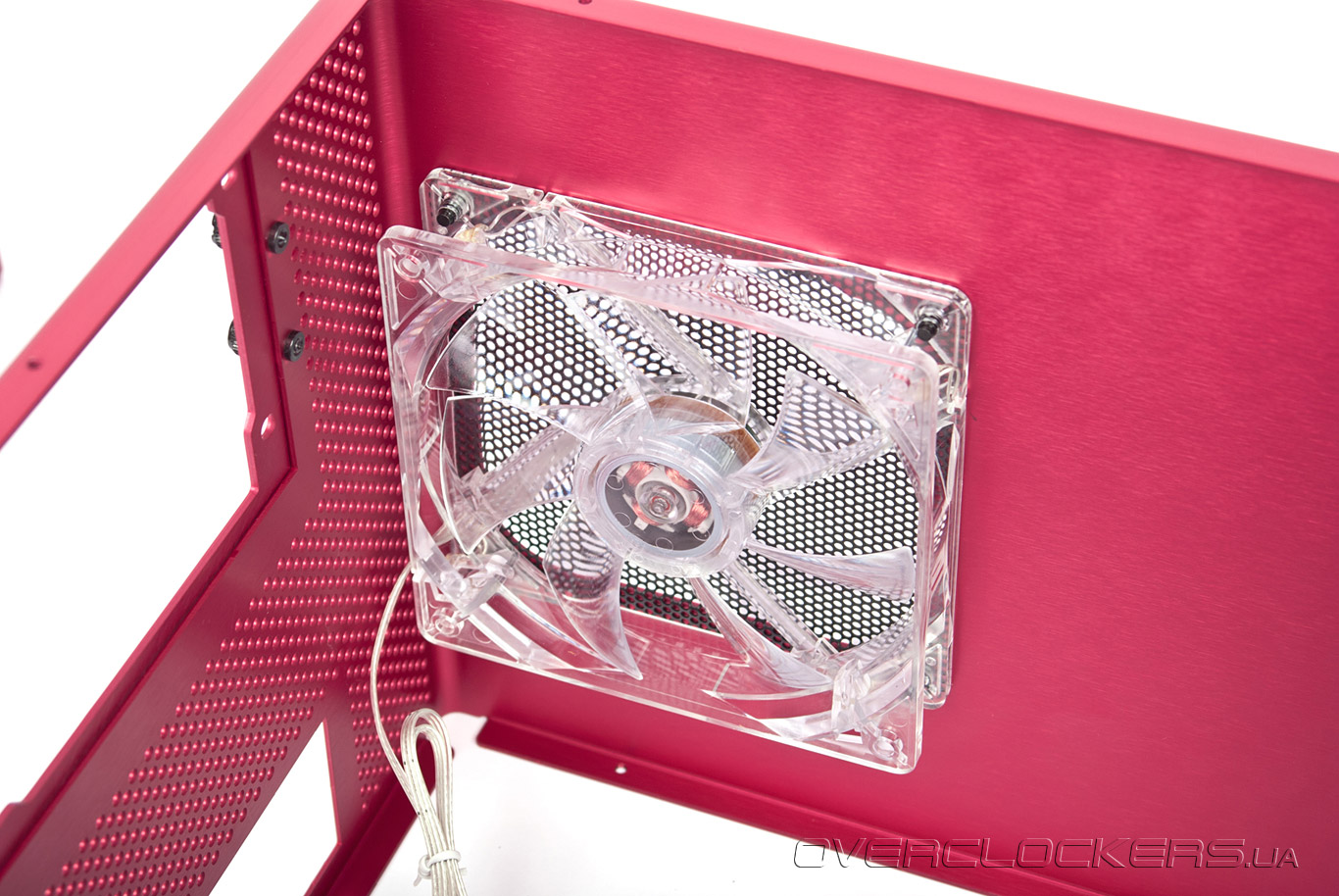

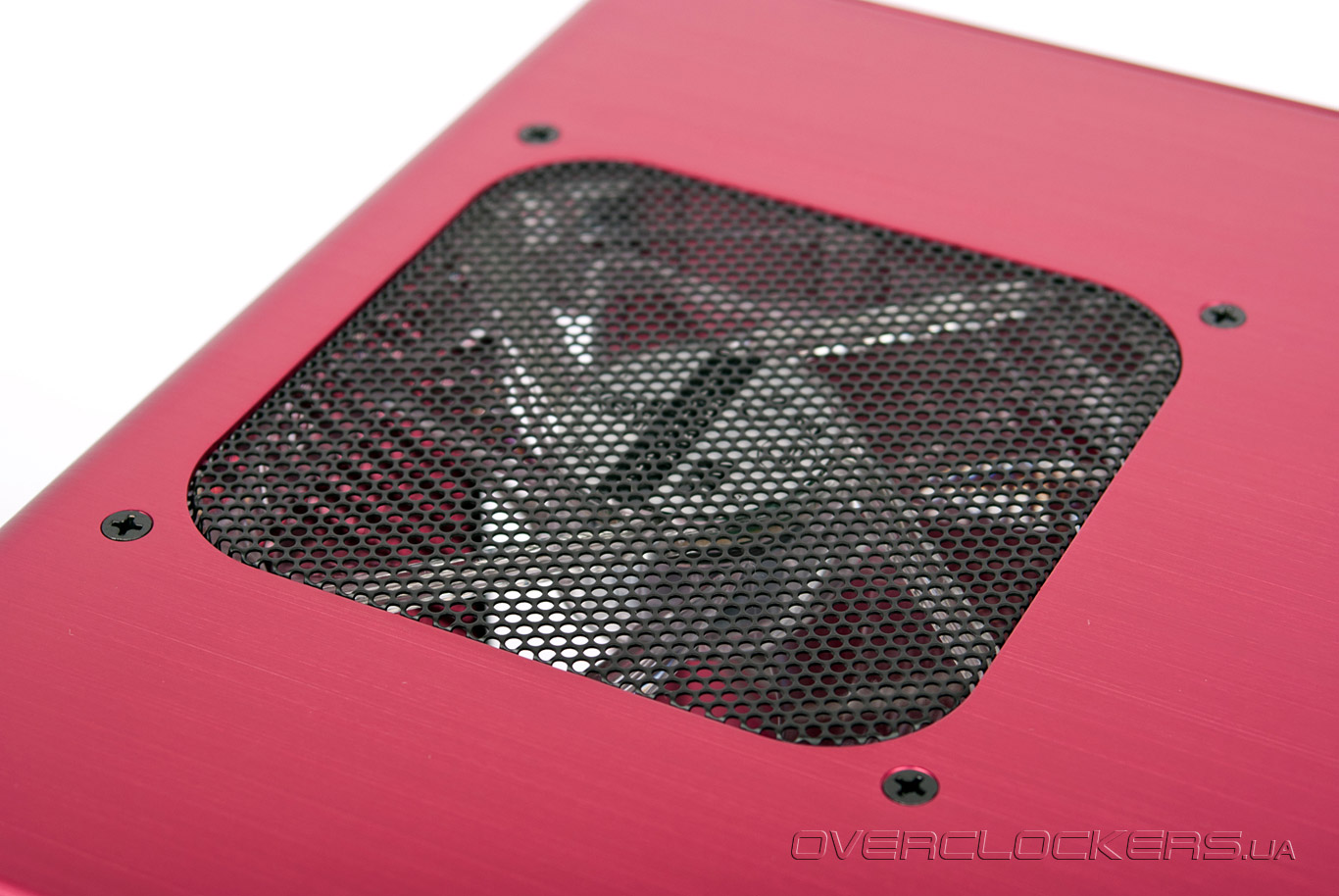

Второй вентилятор с диаметром крыльчатки 120 мм и скоростью вращения 1500 об/мин расположен на верхней панели шасси и работает на выдув.
Вероятно, учитывая это, производитель решил не оснащать его пылевым фильтром, снижающим воздушный поток.
На наш взгляд, система охлаждения Lian-Li PC-Q08 организована грамотно и действительно позволит улучшить температурные показатели компонентов системы. Ценой этого будет возросший шум (особенно это касается верхней 120-ки), а также далеко не всем пользователям понравится яркая красная подсветка.

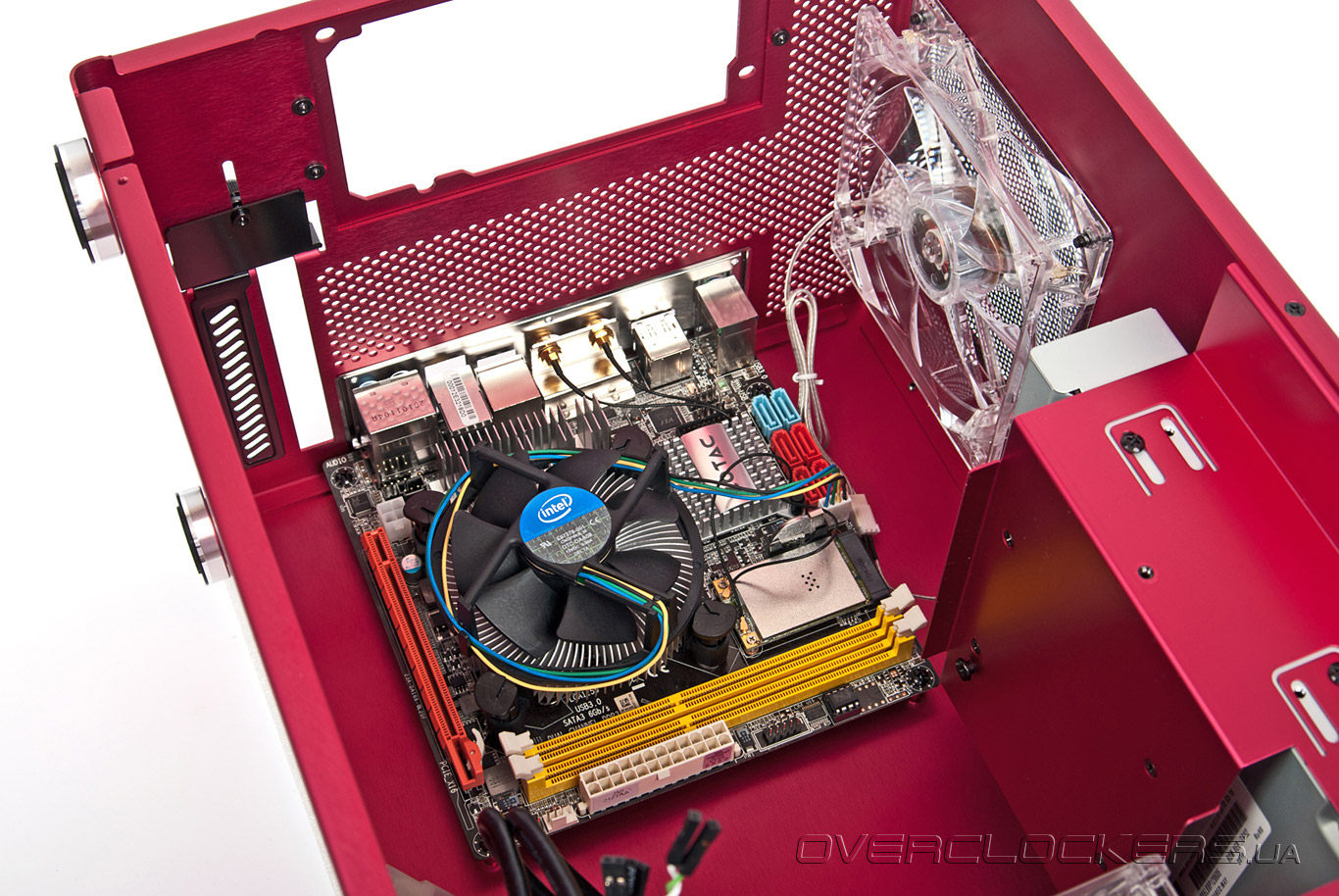

В процессе сборки системы мы сначала установили в корпус привод и SSD-накопитель в порядке, описанном немного выше, и лишь после этого приступили к монтажу материнской платы, который также прошел без каких либо неприятных моментов.

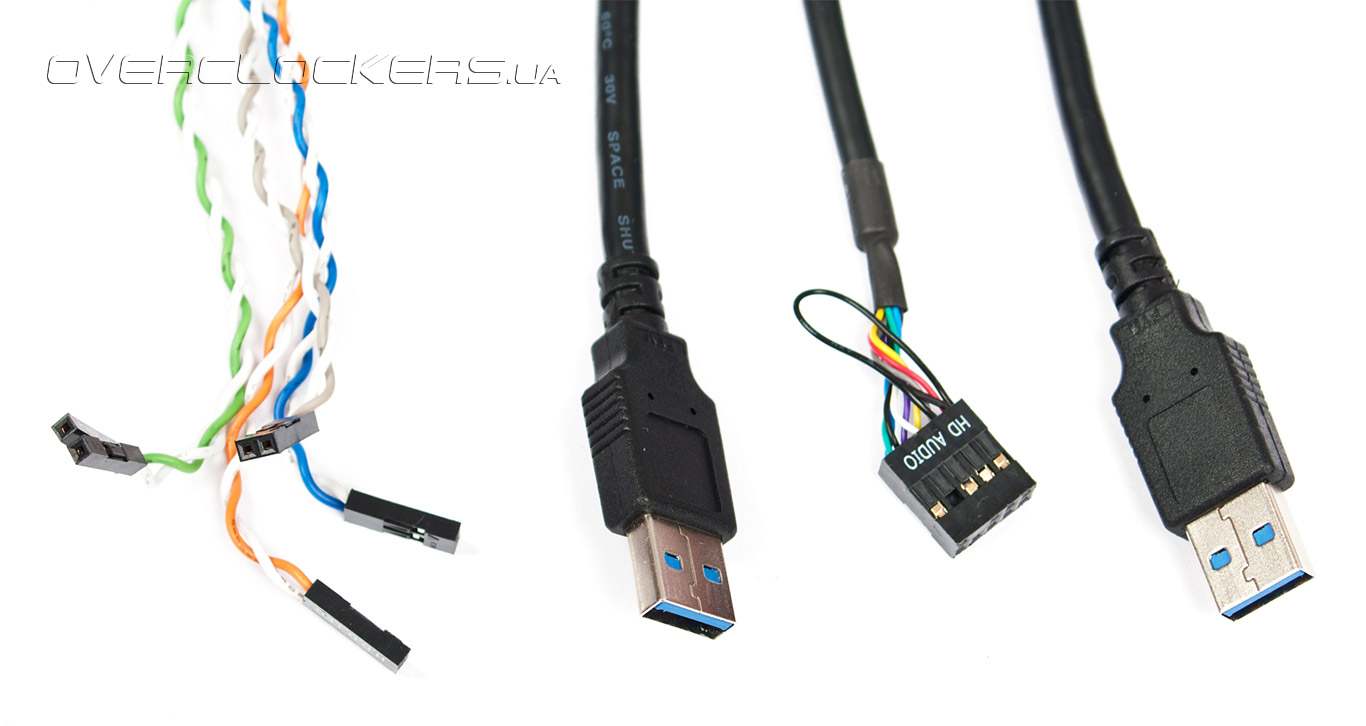

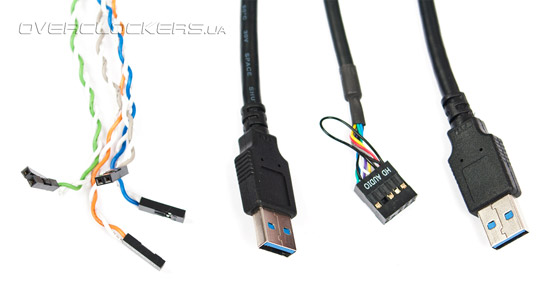

После этого мы подключили к материнской плате кабели, идущие от передней панели корпуса: звук (HD Audio), USB 3.0, кнопки включения и перезагрузки, играющие еще и роль индикаторов активности системы в целом.
Порты USB 3.0 можно подключить к материнской плате как через специальный переходник из комплекта PC-Q08 (только к USB 2.0), так и непосредственно к разъёмам на задней панели I/O материнской платы.
Установка видеокарты, а после и блока питания также прошли легко, стоит лишь быть внимательным и подключить все силовые разъемы до закрепления источника питания, ведь потом это будет сделать крайне сложно. Возможностей для аккуратной укладки проводов у Lian-Li PC-Q08 минимум, но ожидать большего от корпуса таких размеров не приходится.

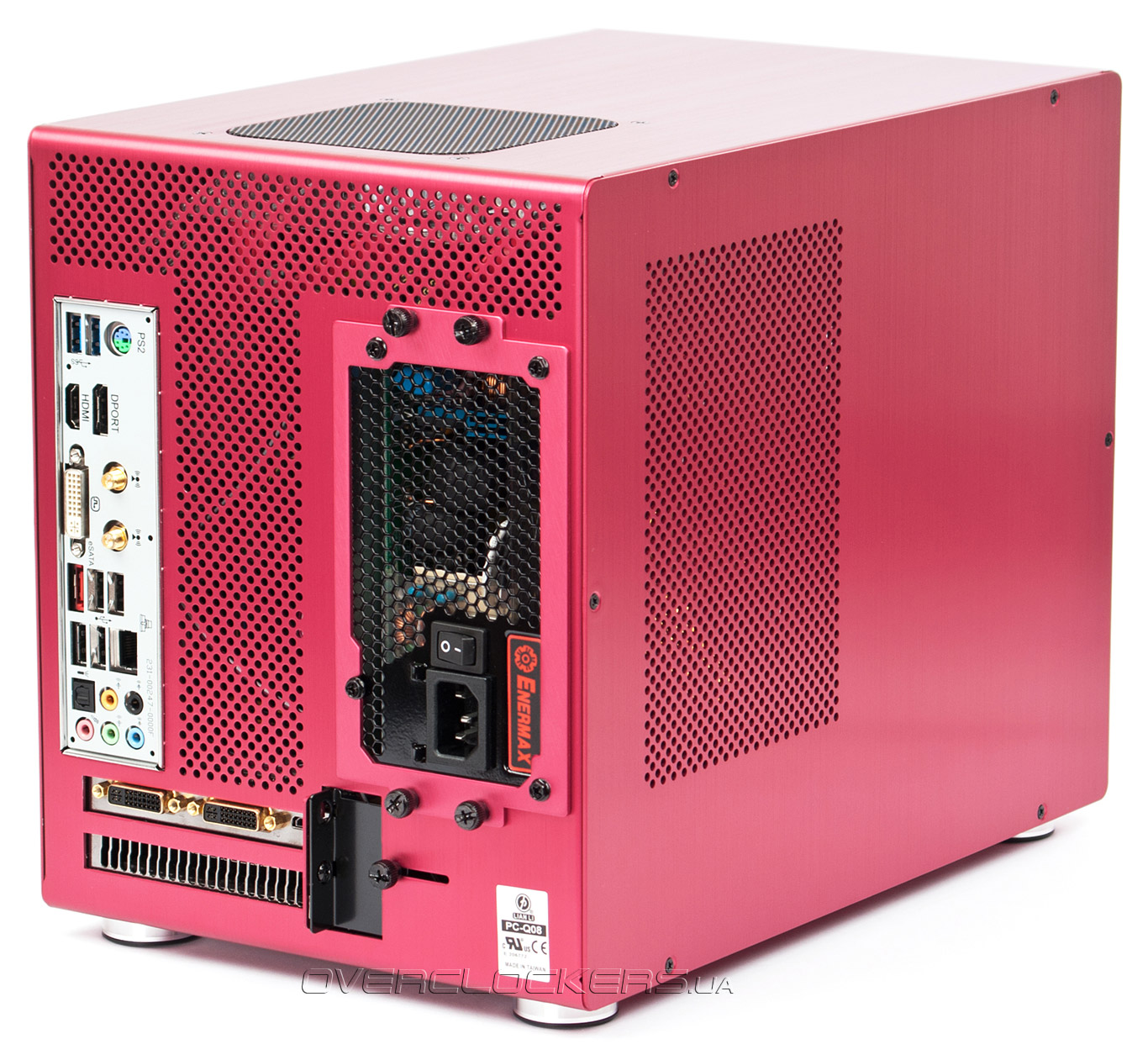

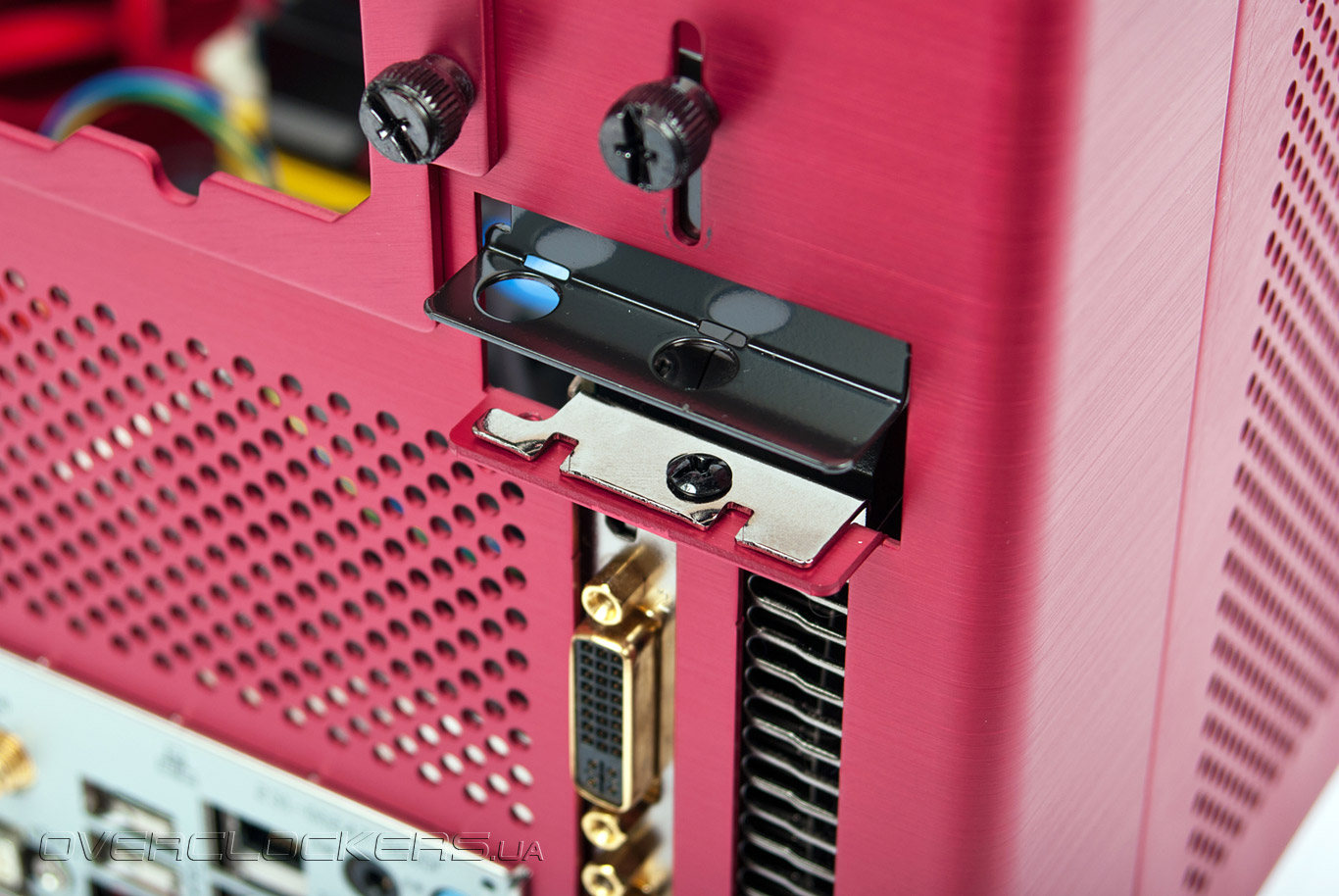

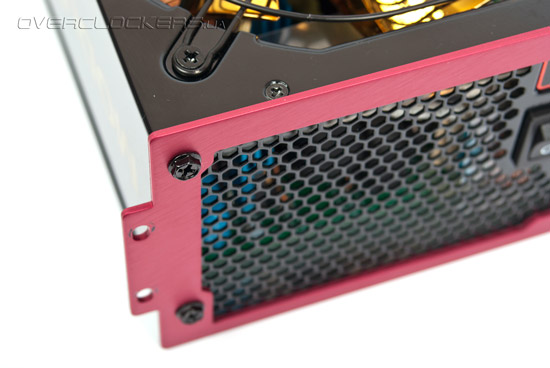

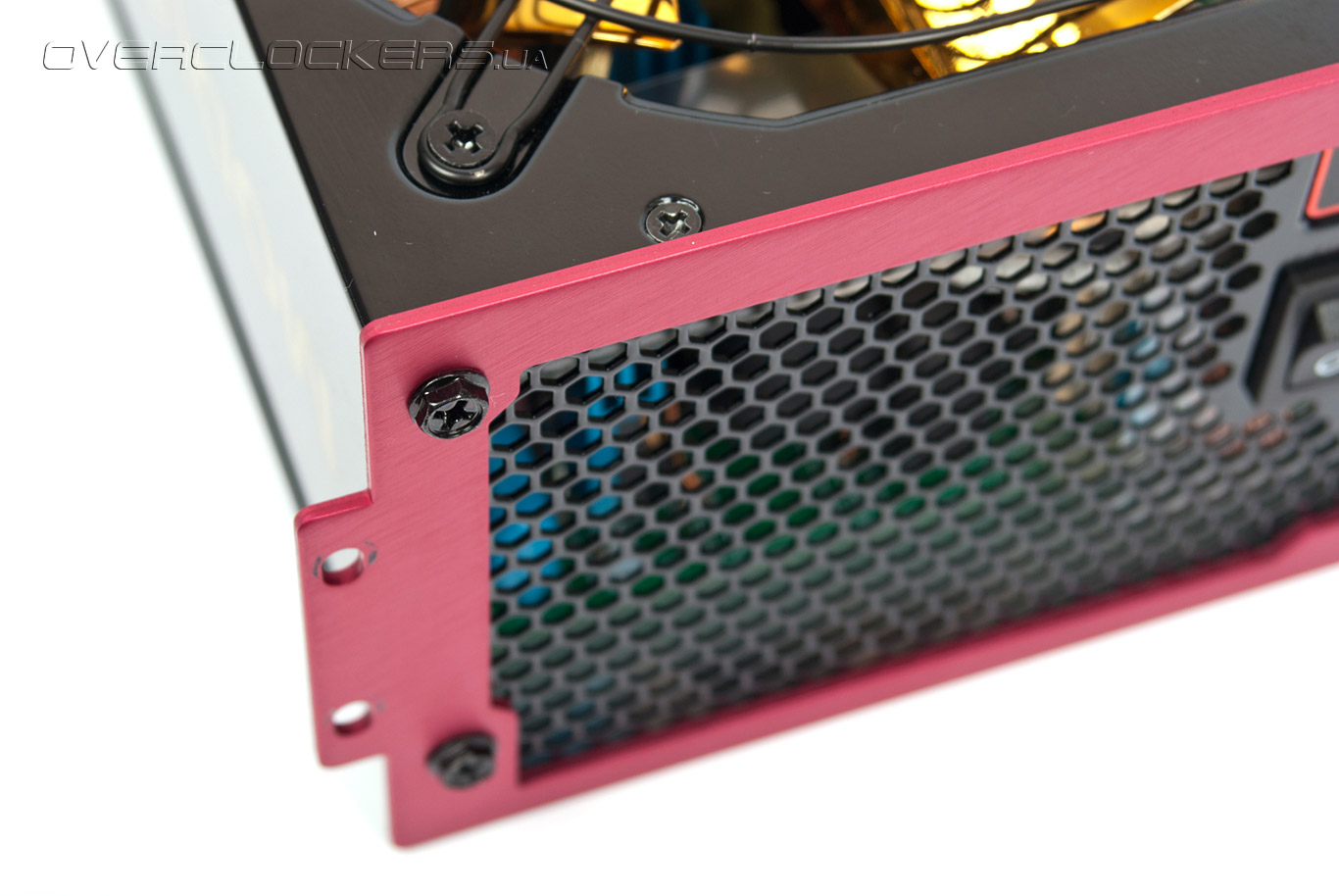

Дополнительные крепежные рамки на задней панели корпуса предохраняют алюминиевые стенки PC-Q08 от деформации под весом тяжелых современных блоков питания и видеоускорителей.

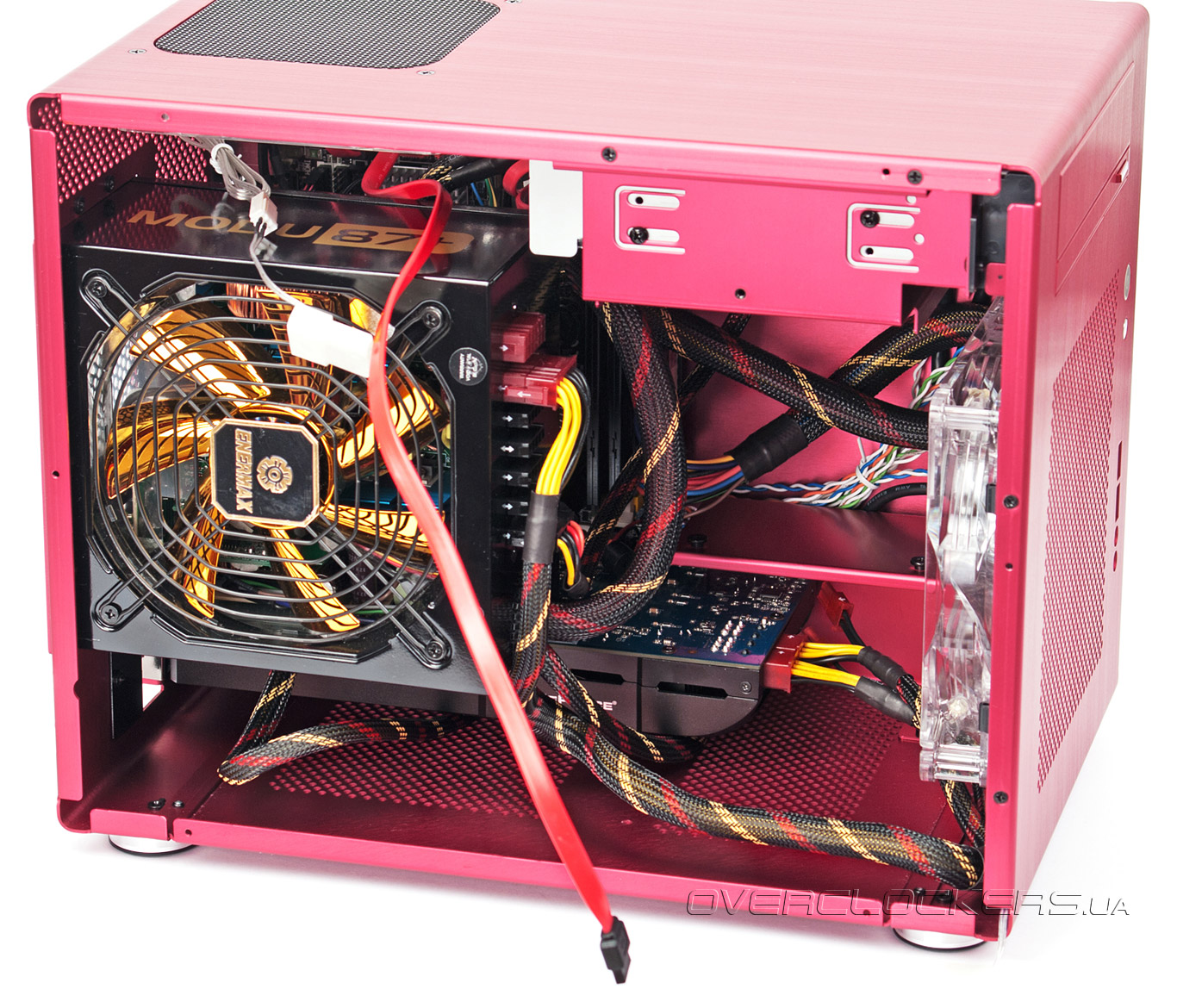

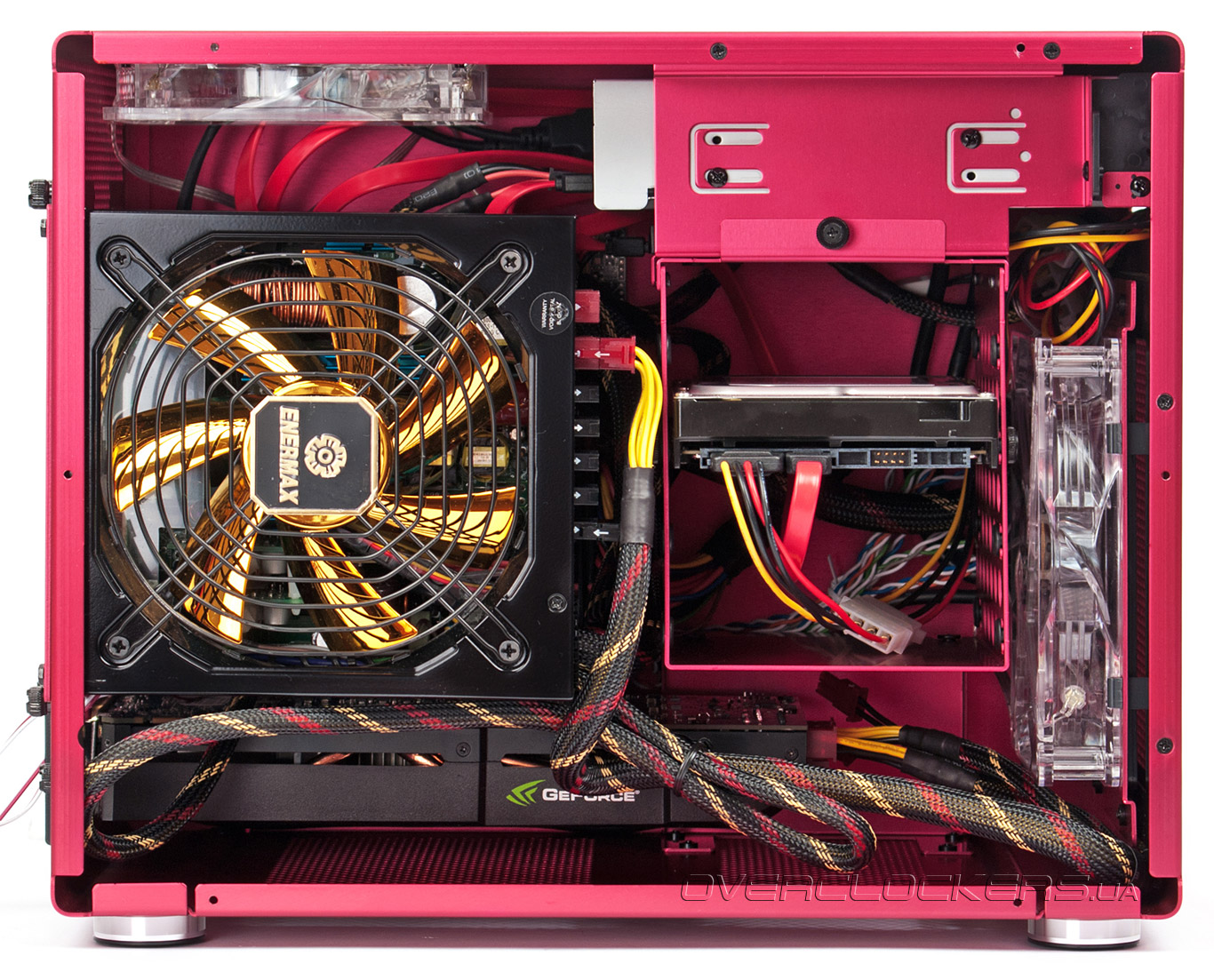

В последнюю очередь мы установили в систему корзину для жестких дисков и соединили все оставшиеся шлейфы. Система в сборе выглядит весьма внушительно, несмотря на миниатюрность.
Подводя итоги данного этапа нашего знакомства с корпусом, хотелось бы отметить, что благодаря уникальному внутреннему устройству Lian-Li PC-Q08, сборка компактной производительной системы в этом корпусе потребует некоторого времени и внимательности, но не будет слишком сложной для подавляющего большинства пользователей, а опытные энтузиасты наверняка получат от этого процесса даже особое удовольствие.
Мы же переходим к практическому тестированию Lian-Li PC-Q08, чтобы рассказать вам как корпус покажет себя в работе.
