Некоторые производители при выпуске корпусов-стендов рассчитывают на более широкую публику, чем бенчеры, что предопределяет внешний вид и функциональность разрабатываемых моделей. Вспомним хотя бы Antec Skeleton, предназначенный скорее для эстетов, или решения Lian Li серии Pitstop, особо подходящих для различных мероприятий и витрин магазинов. Мы не зря упомянули именно их, так как реально встретить на отечественном рынке какие-либо другие открытые корпуса проблематично. Из доступных бенч-стендов можно отметить лишь модель Cooler Master Test Bench V1.0 (CL-001), отличающуюся демократичной стоимостью, но не очень продуманной конструкцией. Вот, пожалуй, и все.
В рамках данного материала мы рассмотрим модель открытого корпуса T60 производства компании Lian Li, анонсированного весной этого года. Но прежде чем мы это сделаем, скажем пару слов об этом производителе.
Немного о Lian Li
Мало какой уважающий себя энтузиаст не слыхал о решениях тайваньской компании Lian Li, которая была образована в далеком 1983 году. Изначально сфокусировавшись на качестве и уровне исполнения своей продукции она стала одним из лидеров на рынке hi-end-корпусов.
Производственный потенциал Lian Li позволяет индивидуально подходить к изготовлению той или иной модели, модернизировать и выпускать продукцию по действующему запросу потребителей.
Кроме компьютерных корпусов компания выпускает различные аксессуары к ним, включая панели управления, дополнительные карманы для накопителей, стенки с окнами, кард-ридеры и пр.
Также в ассортименте Lian Li присутствуют корпуса для накопителей, подставки под ноутбуки, блоки питания и даже игрушка в виде динозавра и коврики для мыши, выполненные, естественно, из крылатого металла.
Вся разработка и процесс изготовления продукции проходят исключительно на Тайване, что гарантирует их высокое качество. На некоторые решения распространяется двухлетняя гарантия, что еще раз подчеркивает высокий уровень производства.
Естественно, из-за используемого материала дешевой продукцию Lian Li не назовешь. Обычный пользователь вряд ли согласится расстаться с суммой порядка 150-200 долларов за корпус, причем, такая цена не предел. Но энтузиастам, ценителям стильных вещей, подобные минусы не критичны.
Lian Li T60
Теперь вернемся к нашему гостю. Рассматриваемый корпус стал продолжением представленной в прошлом году линейки Pitstop, которая взбудоражила публику нестандартным дизайном первой модели T1. Изделие в виде небольшого паука, рассчитанное на платы Mini-ITX, естественно, для покорения оверклокерского олимпа не подходило. Скорее, его выпустили для ценителей неординарных и оригинальных вещей. Спустя полгода компания анонсировала бенч-стенды уже классического дизайна под материнские платы форм-фактора mATX и ATX, T7 и T60 соответственно. Маленький корпус вряд ли может заинтересовать бенчеров и тестеров, а вот полноформатный Lian Li T60 без проблем найдет своего хозяина. С ним как раз мы и познакомимся.

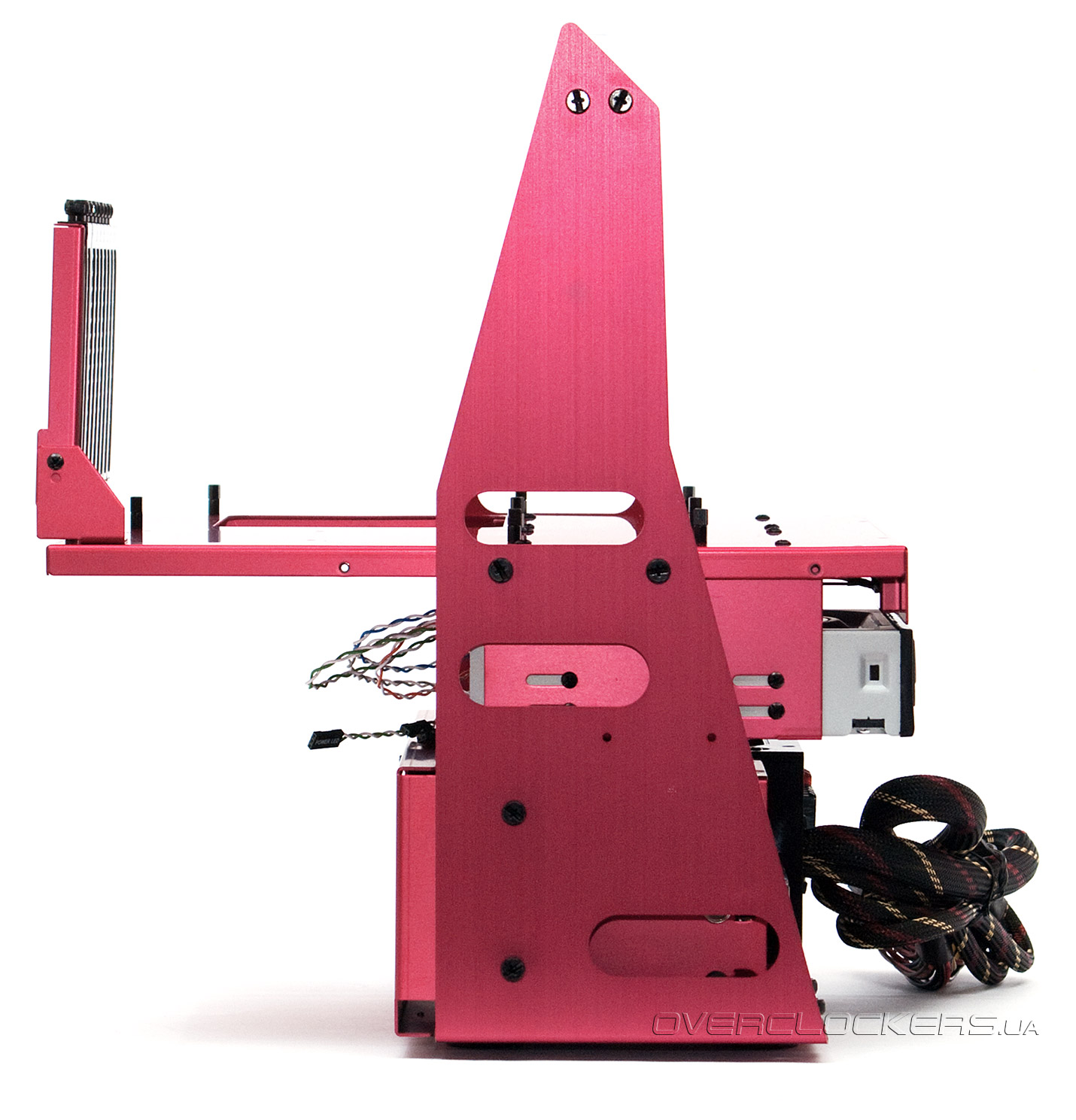

Корпус выглядит стильно и, казалось бы, все продумано до мелочей. По размерам Lian Li T60 похож на небольшой, но очень высокий десктоп: 351 (Ш) x 400 (В) x 330 (Г) мм. Вес — всего 1,8 кг, но его устойчивость будет сильно зависеть от используемого оборудования (об этом ниже). Lian Li T60 совместим с ATX-платами и позволяет установить три 3,5” накопителя, два DVD-привода и блок питания, причем, ограничений на его размеры нет. Есть посадочные места для двух ноутбучных жестких дисков или SSD-накопителей. На некоторые топовые продукты Gigabyte форм-фактора XL-ATX корпус, увы, не рассчитан.
| Модель | Lian Li T60 |
| Тип корпуса | Бенч-стенд |
| Размеры, мм | 351 (Ш) x 400 (В) x 330 (Г) |
| Материал | Алюминий |
| Вес, кг | 1,8 |
| Цвет | Черный / Серебристый / Красный |
| Форм-фактор | ATX / Micro ATX / Mini-ITX |
| Устройства 5,25" | 2 |
| Устройства 3,5" | 3 |
| Устройства 2,5" | 2 |
| Поддерживаемое количество карт расширения | 8 |
| Фронтальные вентиляторы | 2х 120/140 мм (опционально) |
| Интерфейсные разъемы | 2x USB3.0, 1x e-SATA, микрофонный вход и выход на наушники (опционально) |

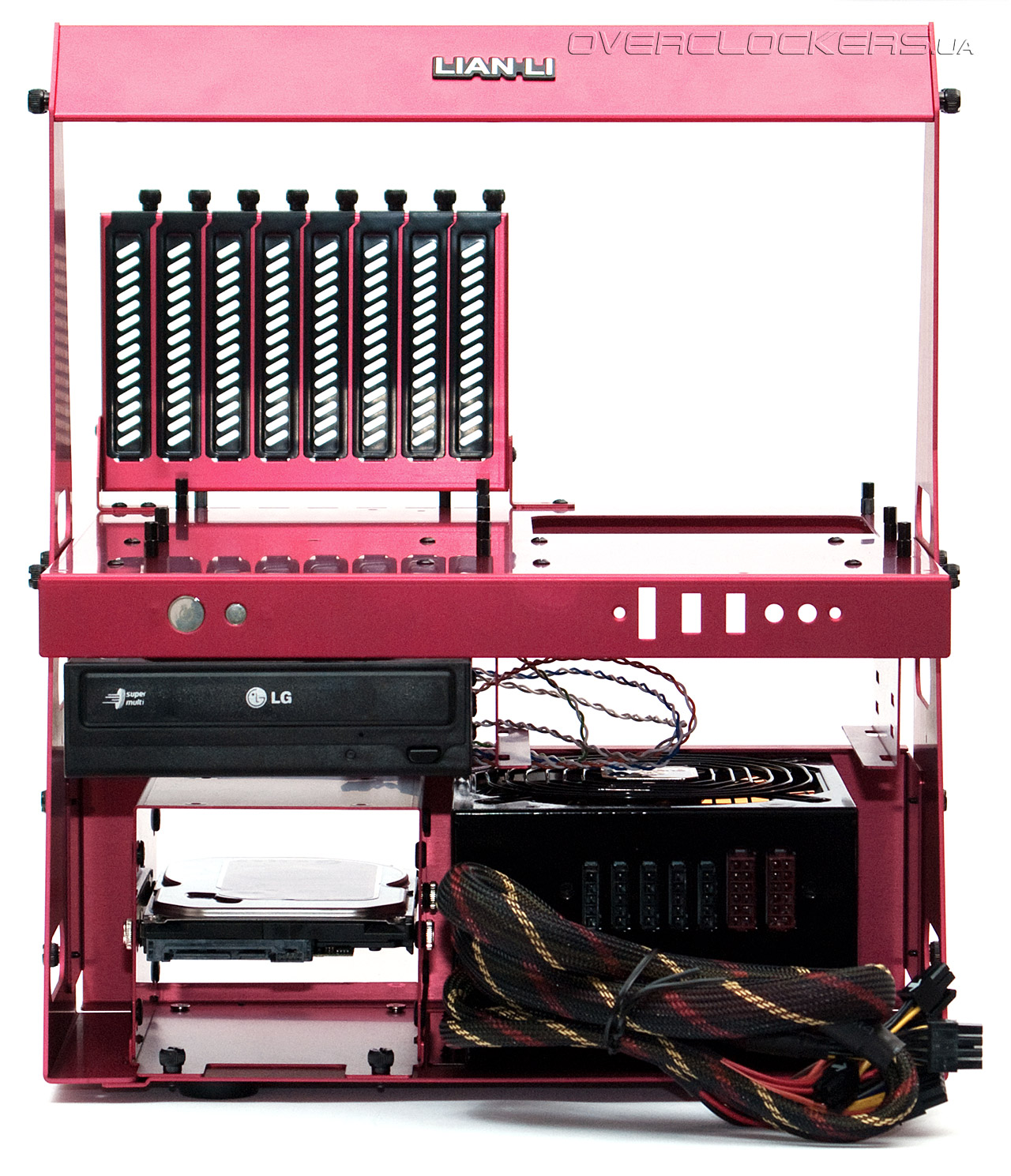

Слева на передней панели корпуса расположены кнопки включения и сброса системы. Первая совмещена с индикатором питания, вторая — с индикатором активности накопителей. С противоположной стороны есть отверстия под опциональную плату с двумя портами USB 3.0, одним eSATA и двумя аудиоразъемами. Требований к организации воздушных потоков нет, поэтому прокладку кабелей и шлейфов можно осуществлять любым удобным способом.

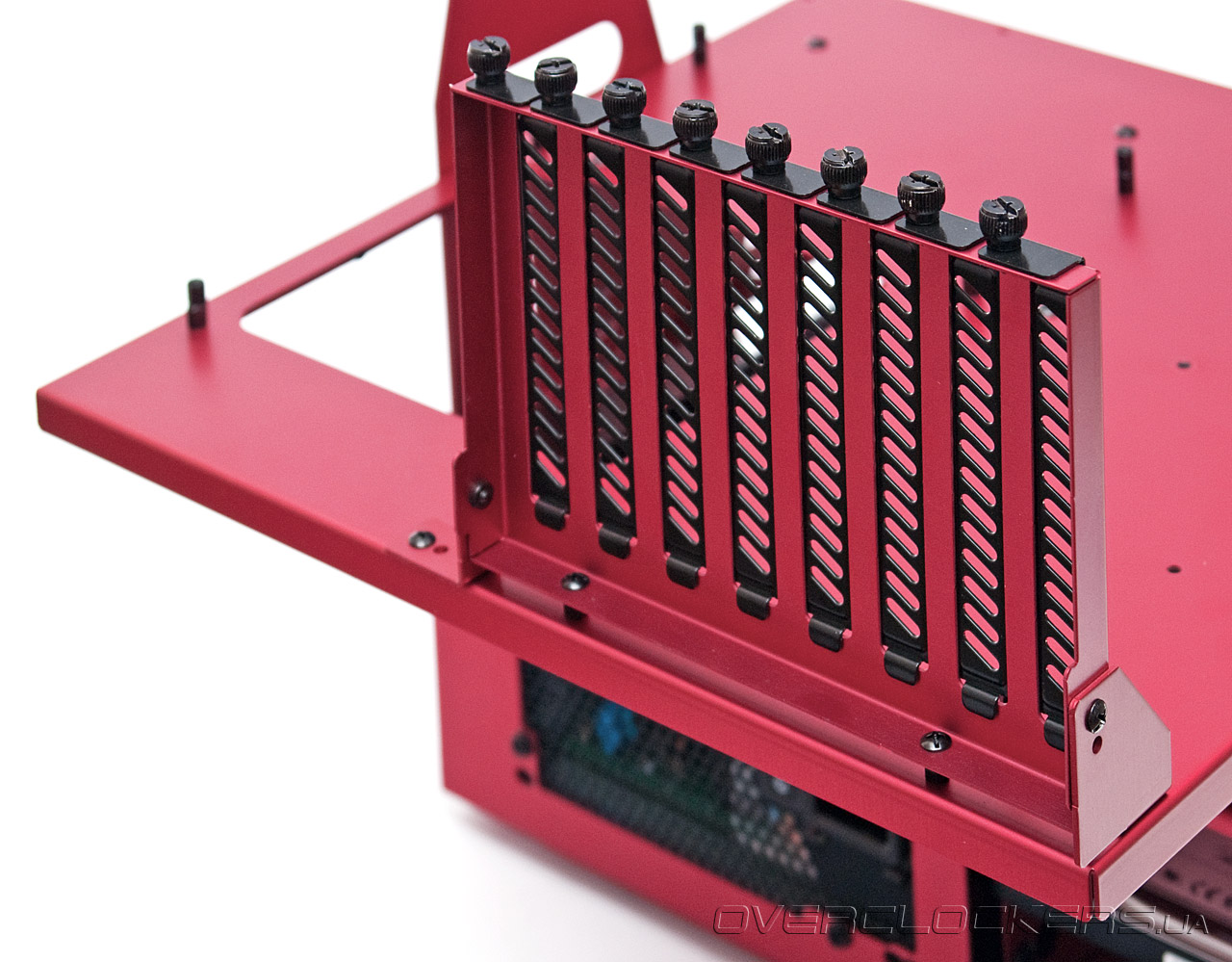

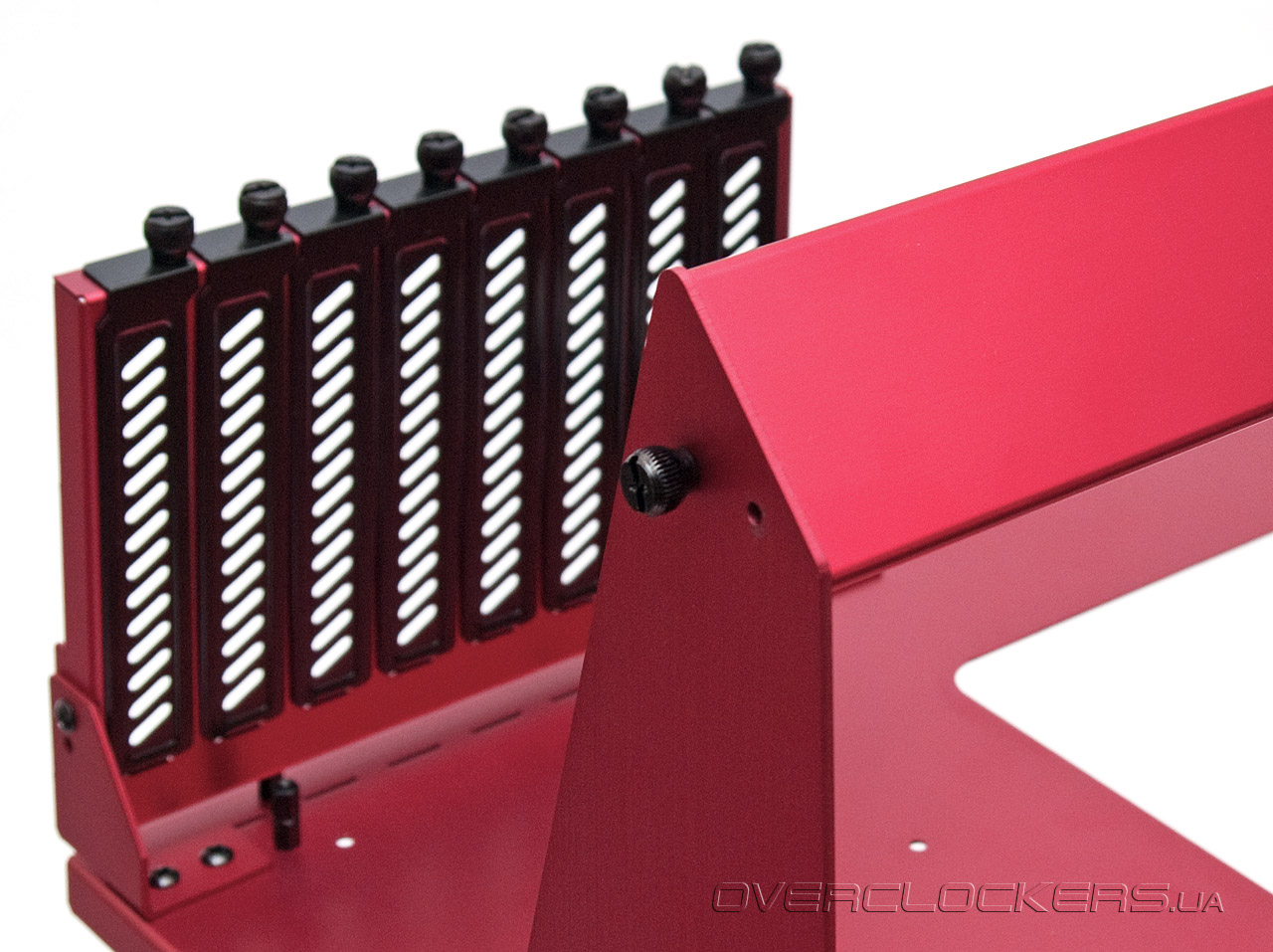

Многие открытые корпуса лишены такой полезной вещи, как стойка для крепления плат расширения. Инженеры Lian Li не забыли о ней. К тому же, снабдили ее заглушками. Такой подход к мелочам не может не радовать. Корзина для накопителей HDD съемная, с демпфирующими прокладками для гашения вибрации от жестких дисков. Также прокладки используются на стойках под блоком питания. Верхняя перекладина, усиливающая жесткость конструкции может использоваться в качестве ручки для переноса собранной системы. Для придания эстетичного вида крепление каркаса и заглушек осуществляется за счет вороненых винтов с накатанной головкой.
Итак, внешне Lian Li T60 выглядит отлично. Но какие подводные камни нас ждут при сборке и использовании корпуса? Давайте разберемся.
Сборка

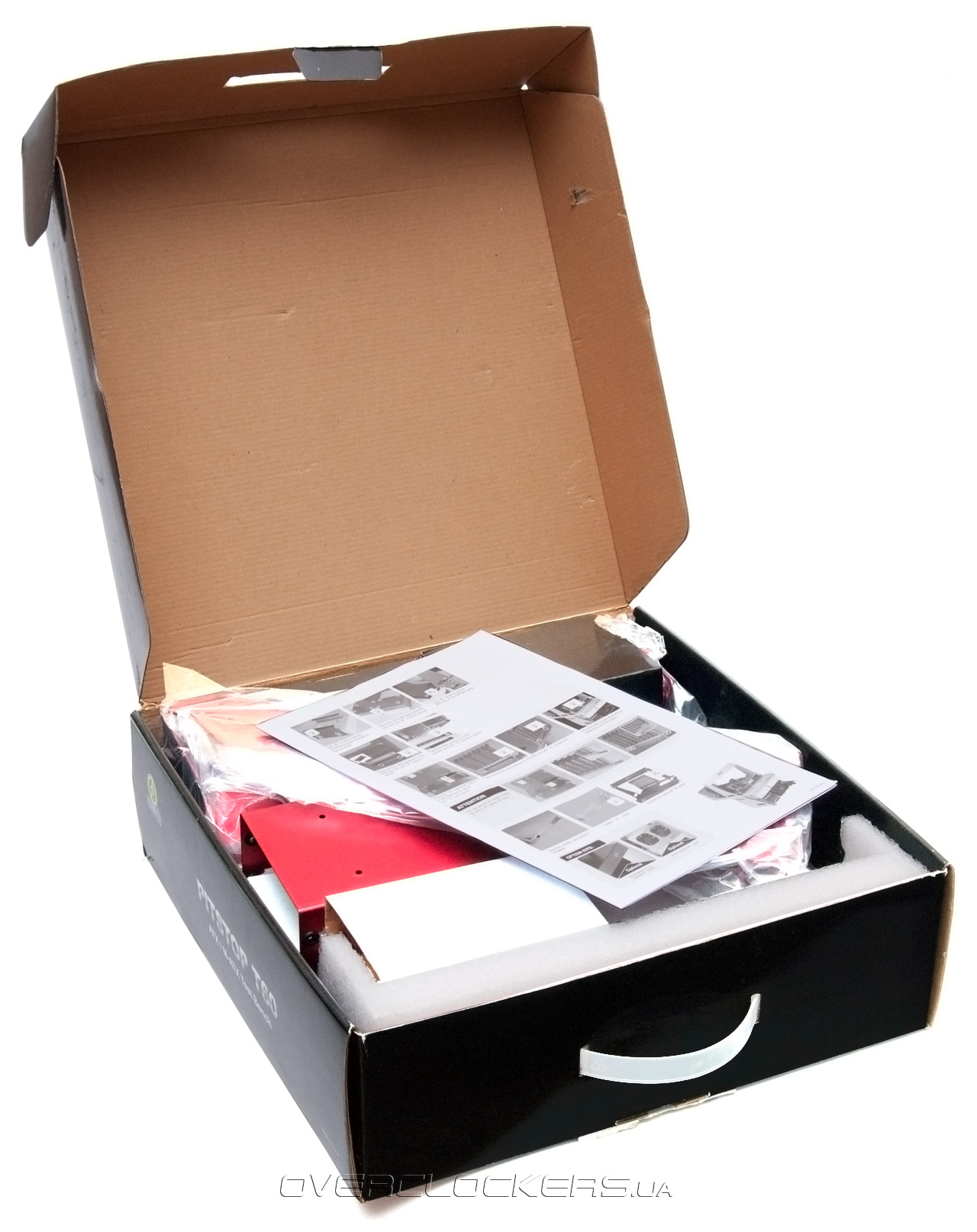

Корпус поразил своей упаковкой, которая настолько мала, что начинаешь вспоминать времена 15-дюймовых ЖК-мониторов. Даже «слимовые» корпуса не могут похвастаться подобной миниатюрностью. Такие размеры объясняются очень просто — корпус поставляется в разобранном виде (!) и его необходимо самостоятельно собрать, что повышает интерес к этому продукту у любителей все делать своими руками. На коробке указаны все ключевые особенности бенч-стенда, а для удобства переноски она имеет пластиковую ручку.

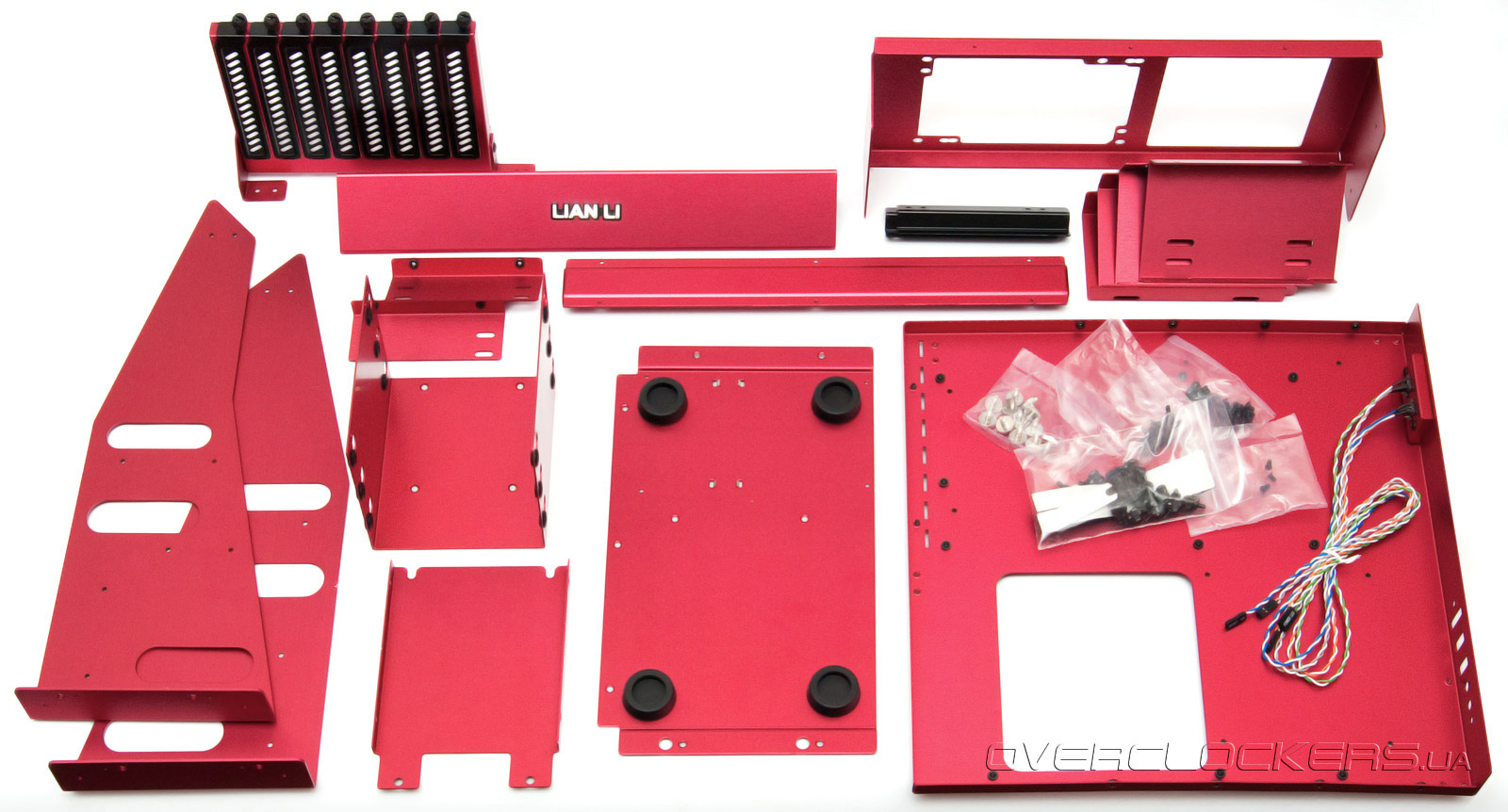

Детали уложены аккуратно и компактно. Почти каждая дополнительно упакована в целлофановый пакет, позволяющий избежать царапанья поверхностей при транспортировке.
На тестирование попал корпус красного цвета (скорее, бордового), но в модельном ряду присутствуют еще черный и серебристый. Весь комплект выдержан в красно-черном стиле. Из общего ряда выбивается разве что набор винтов для крепления жестких дисков. Для облегчения сборки есть небольшой ключик, позволяющий вкрутить в основную панель шестигранные стойки для установки материнской платы.

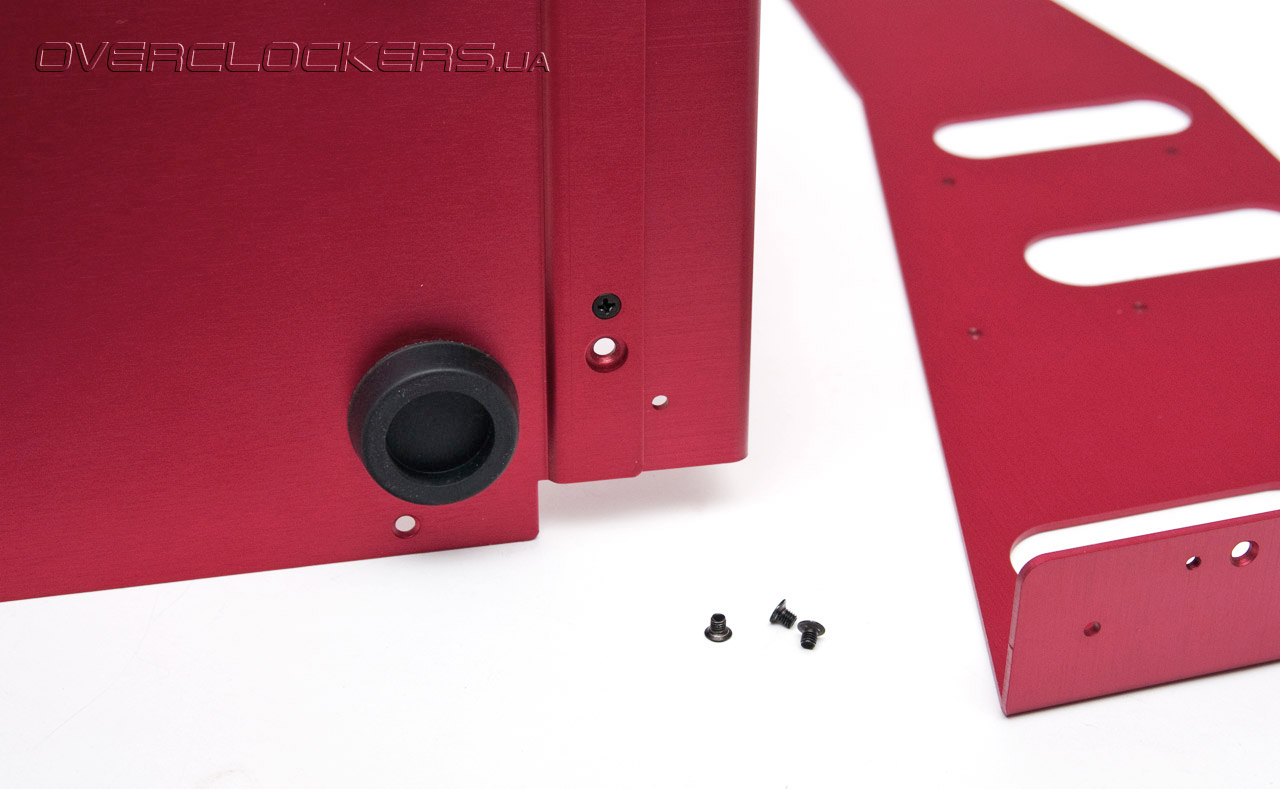

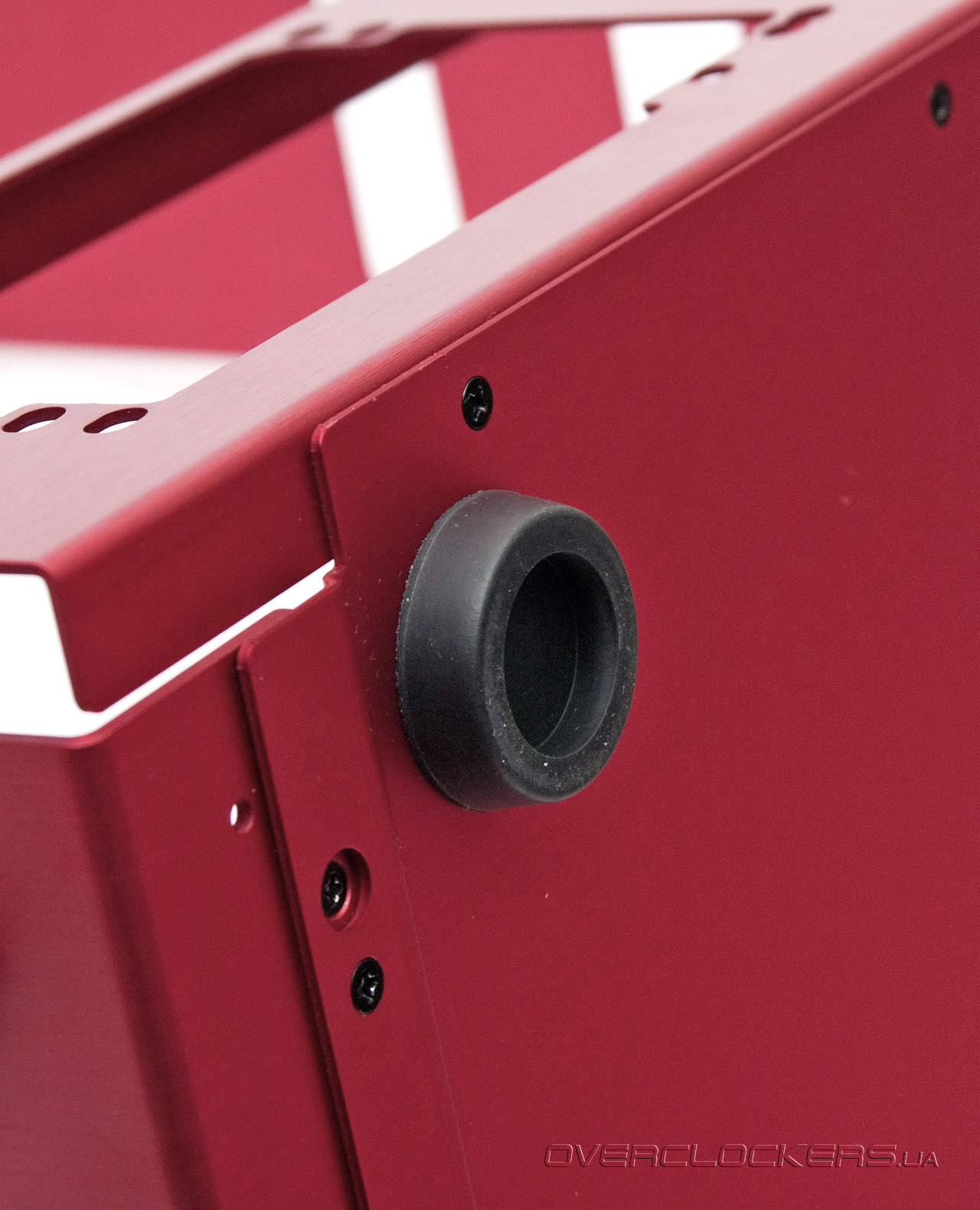

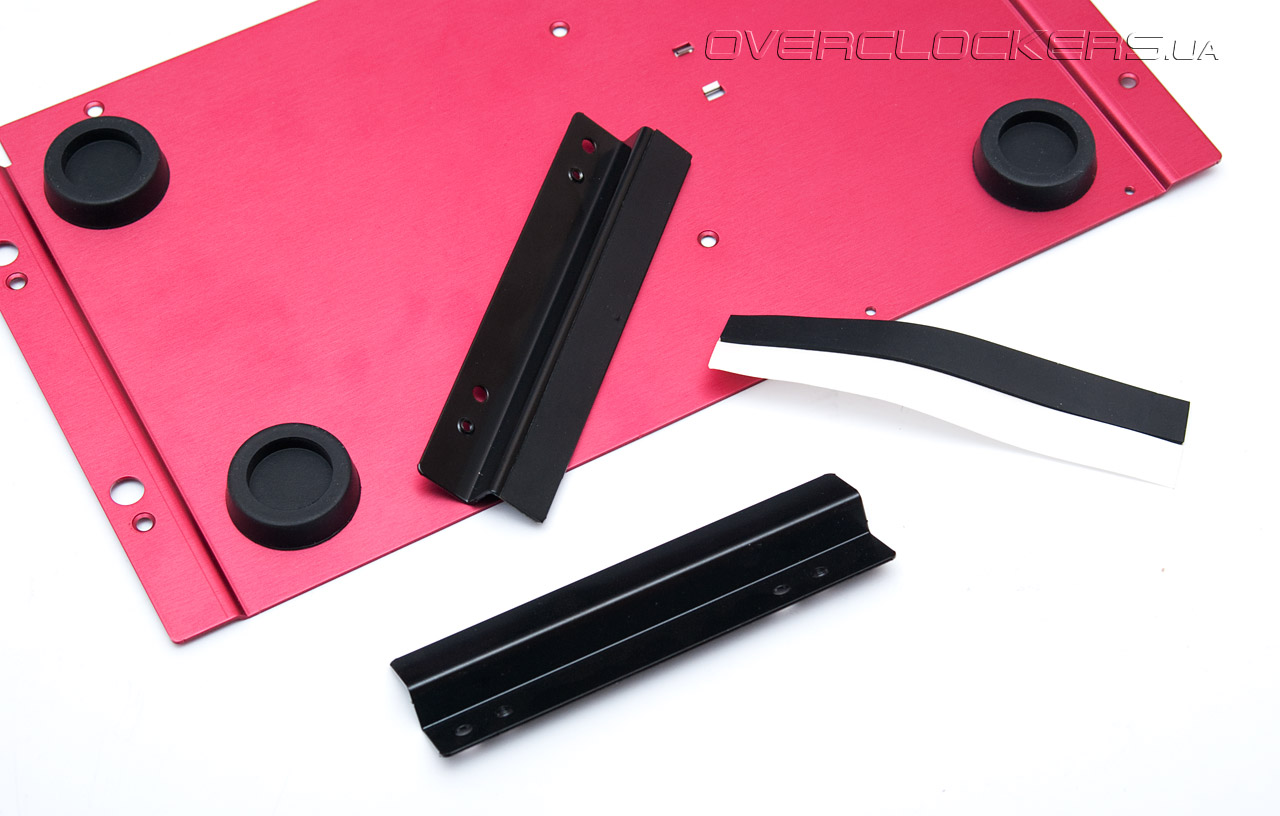

Теперь переходим к сборке. Для начала приклеиваем резиновые ножки к основанию и две прокладки к стойкам под блок питания.
Далее устанавливаем боковые стенки, прикрепив их к основанию.

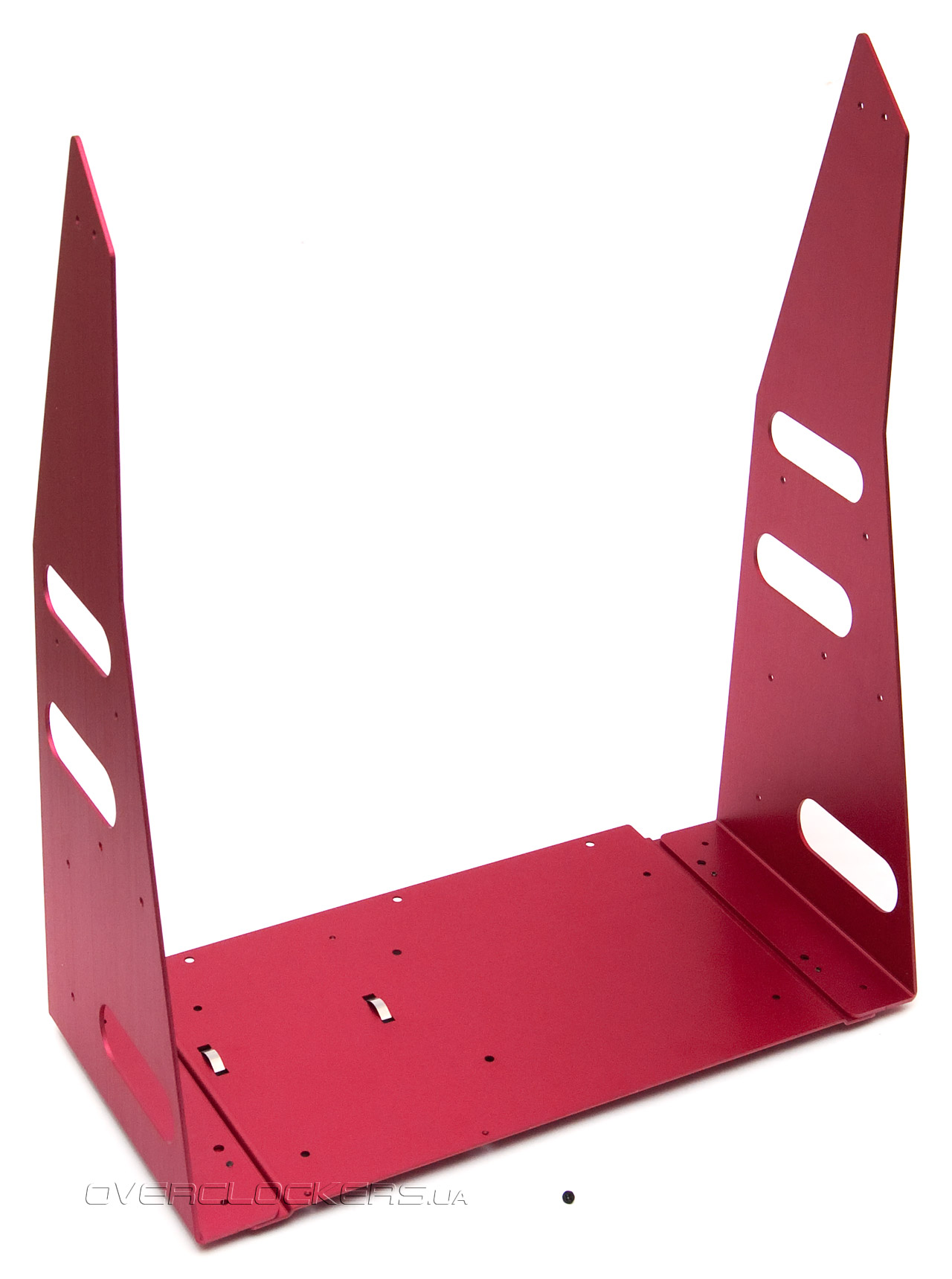

В итоге получается такой полукаркас:
Следующее действие — устанавливаем стойки под блок питания...

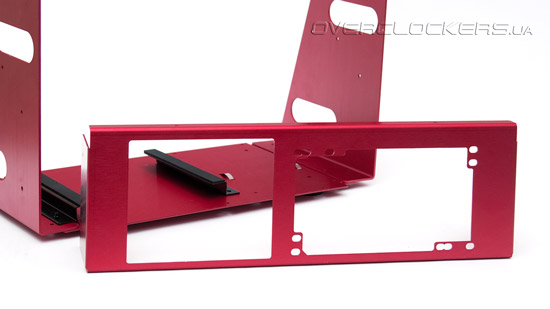

...и тут же заднюю панель.

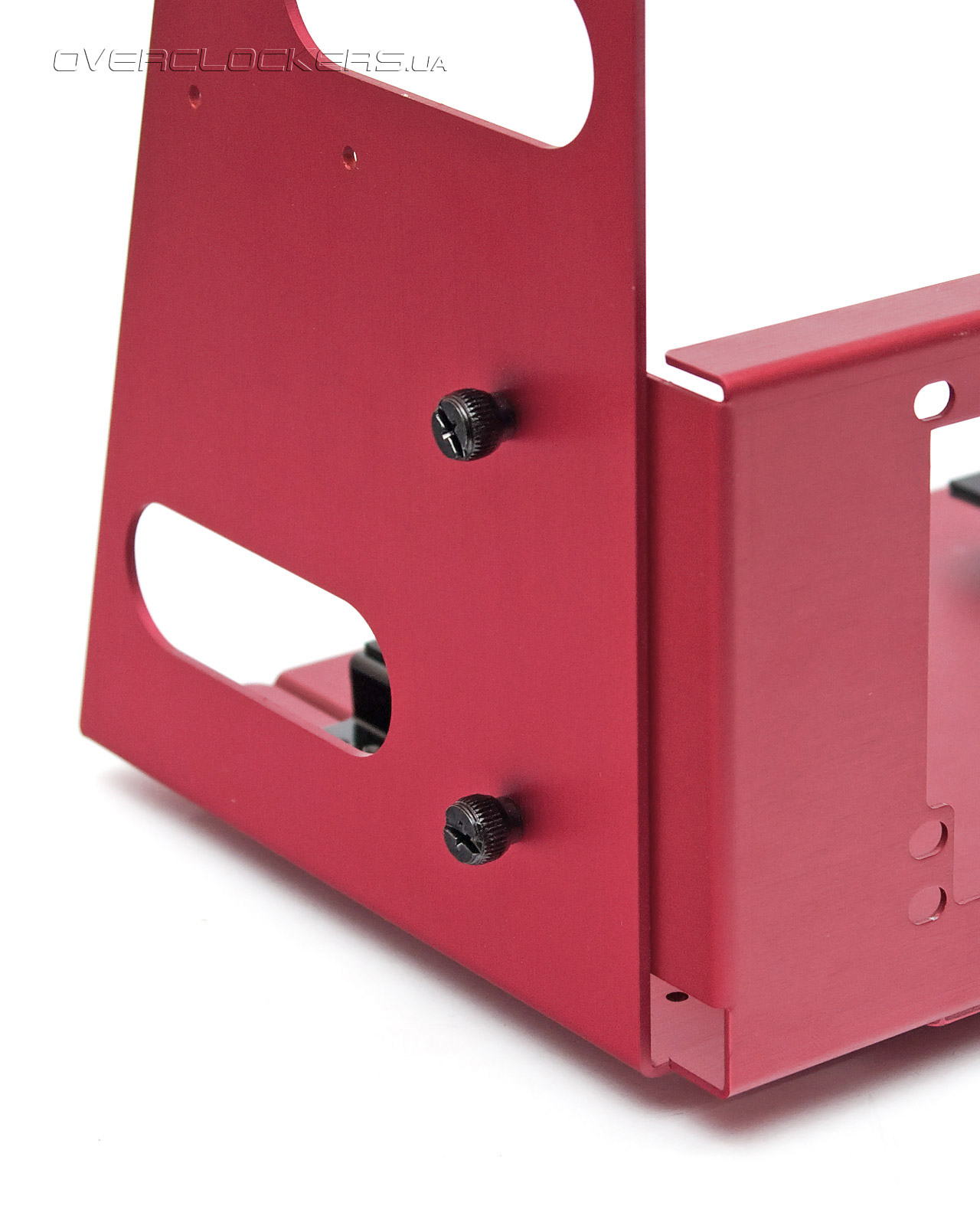

Все заметные крепления осуществляются за счет винтов с накатанной головкой, благодаря которым можно быстро сменить карты расширения, снять перекладину-ручку, либо изменить расположение поддона для материнской платы. Остальные крепления — с круглой и потайной головкой.
Стоить отметить, что толщина основных алюминиевых деталей каркаса составляет 2 мм, поддона для платы — 1,5 мм, а корзины для HDD, салазок для 5,25-дюймовых устройств и остальных деталей равна 1,2 мм.

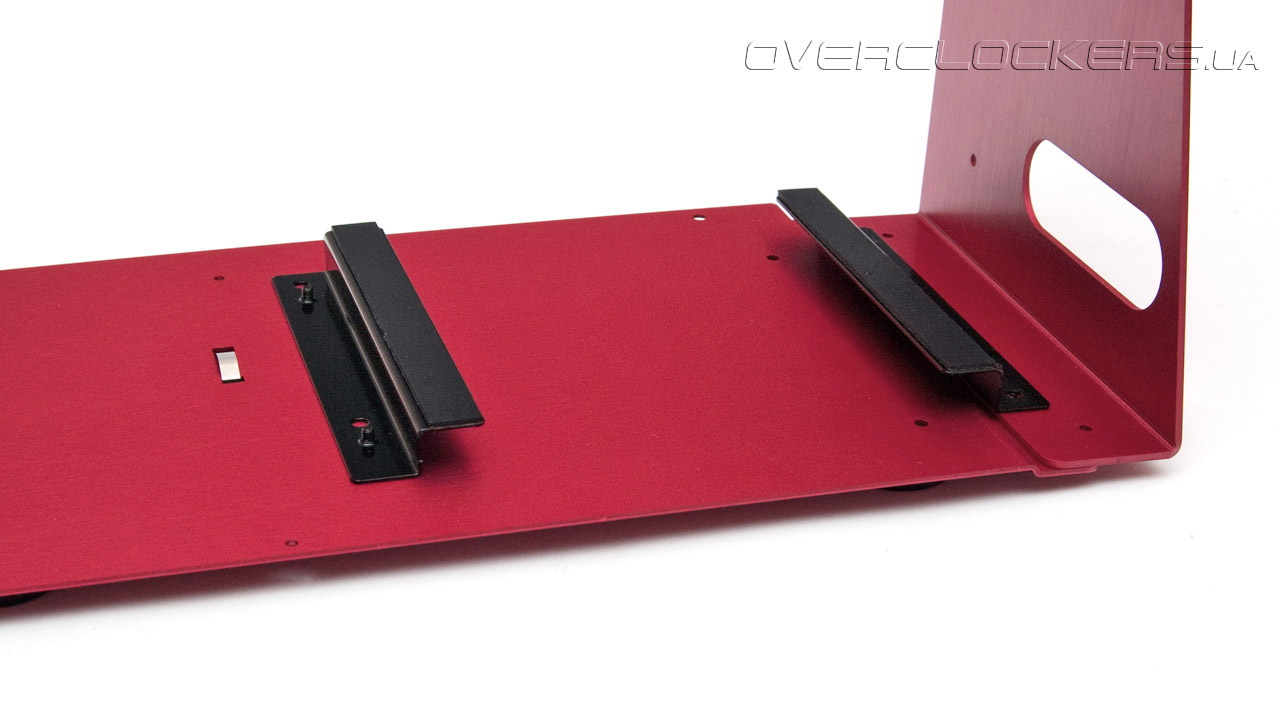

Корзина съемная и для фиксации ее направляющих вкручиваются в основание корпуса два винта с широкой головкой.

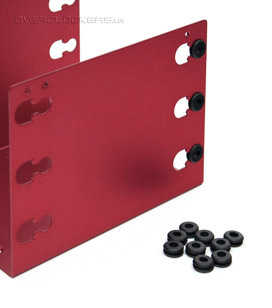

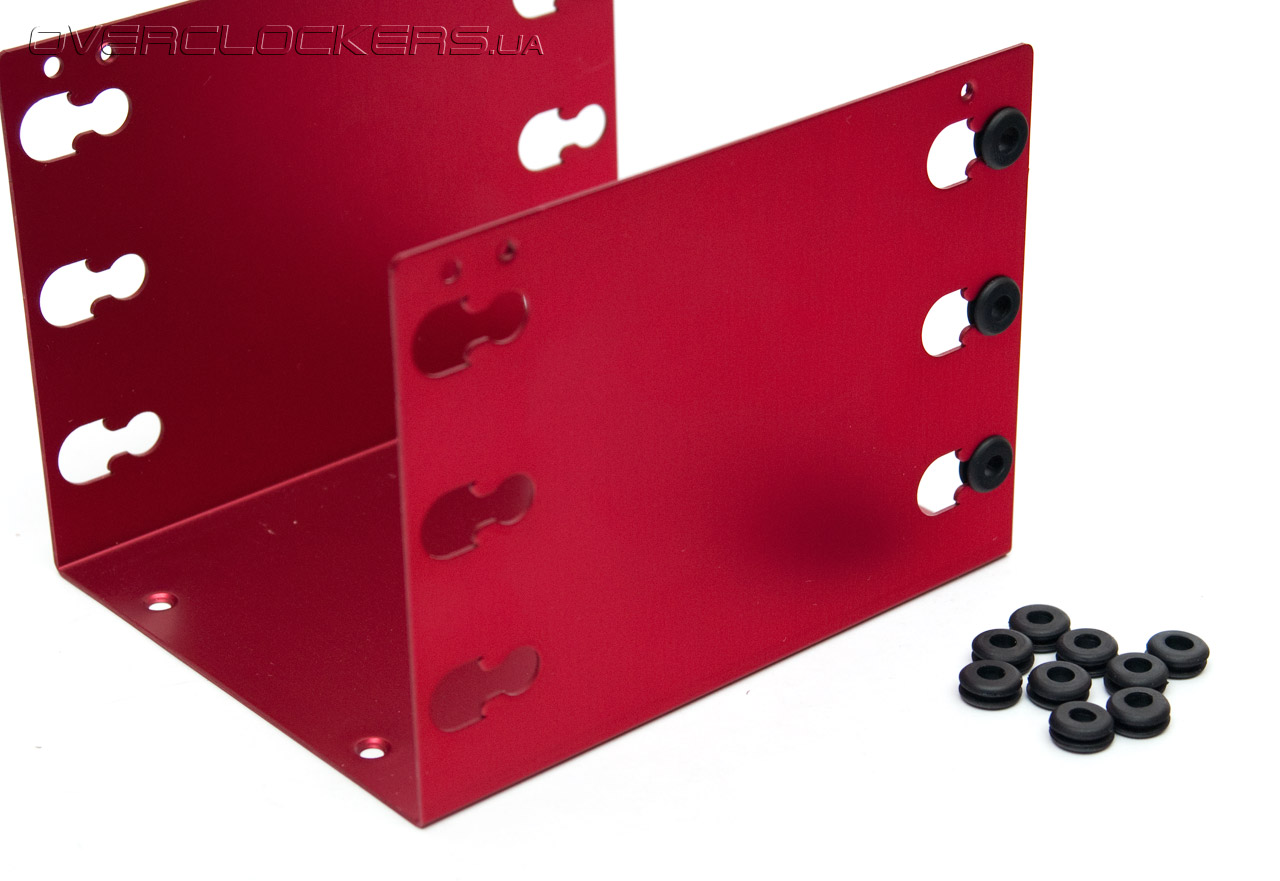

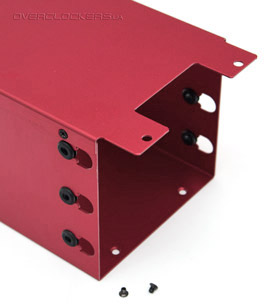

Для установки накопителей корзину необходимо предварительно собрать, не забыв установить резиновые колечки для снижения передачи вибраций от жестких дисков. Похвально, что производитель об этом не забыл, потому как вошедшие в резонанс накопители вряд ли кому понравятся в тихом режиме работы стенда.

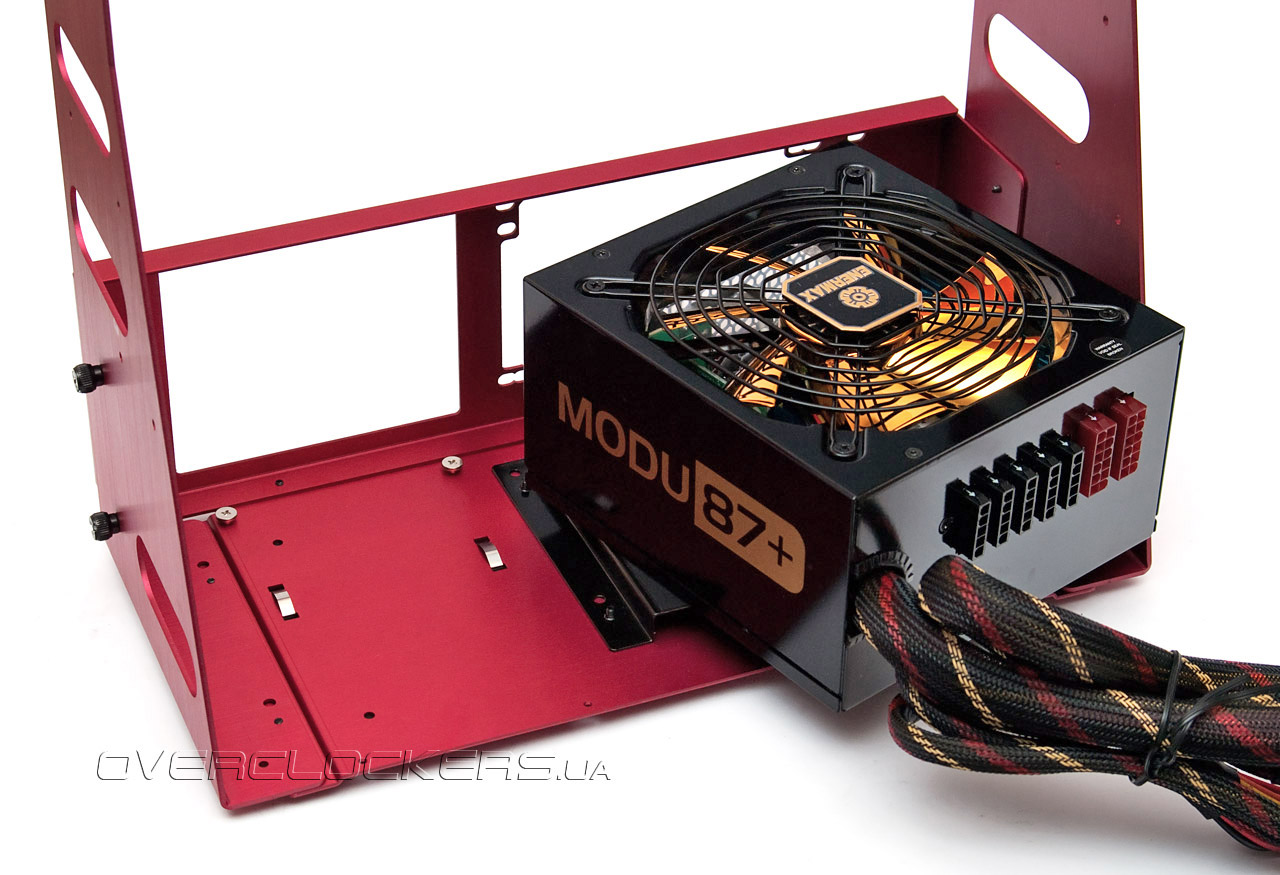

Если все компоненты есть в наличии можно сразу же установить блок питания.

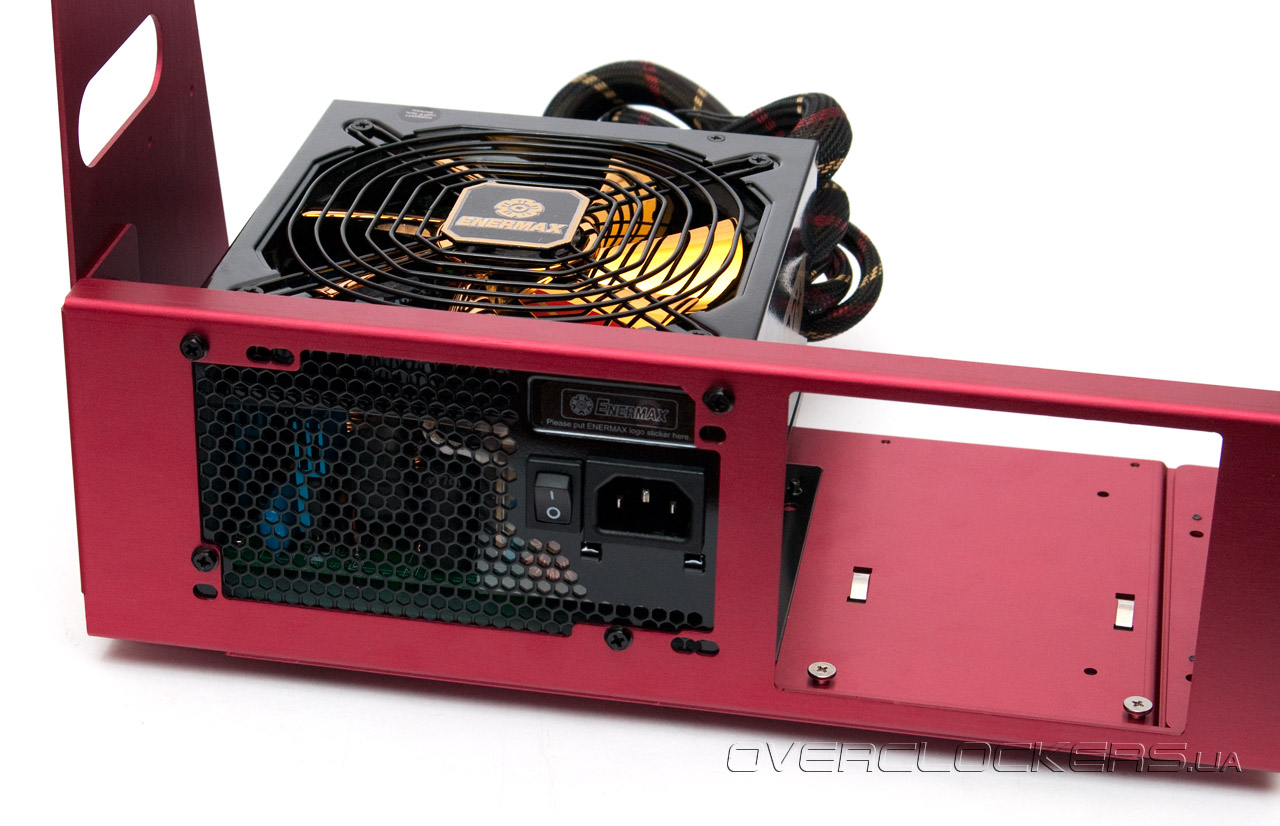

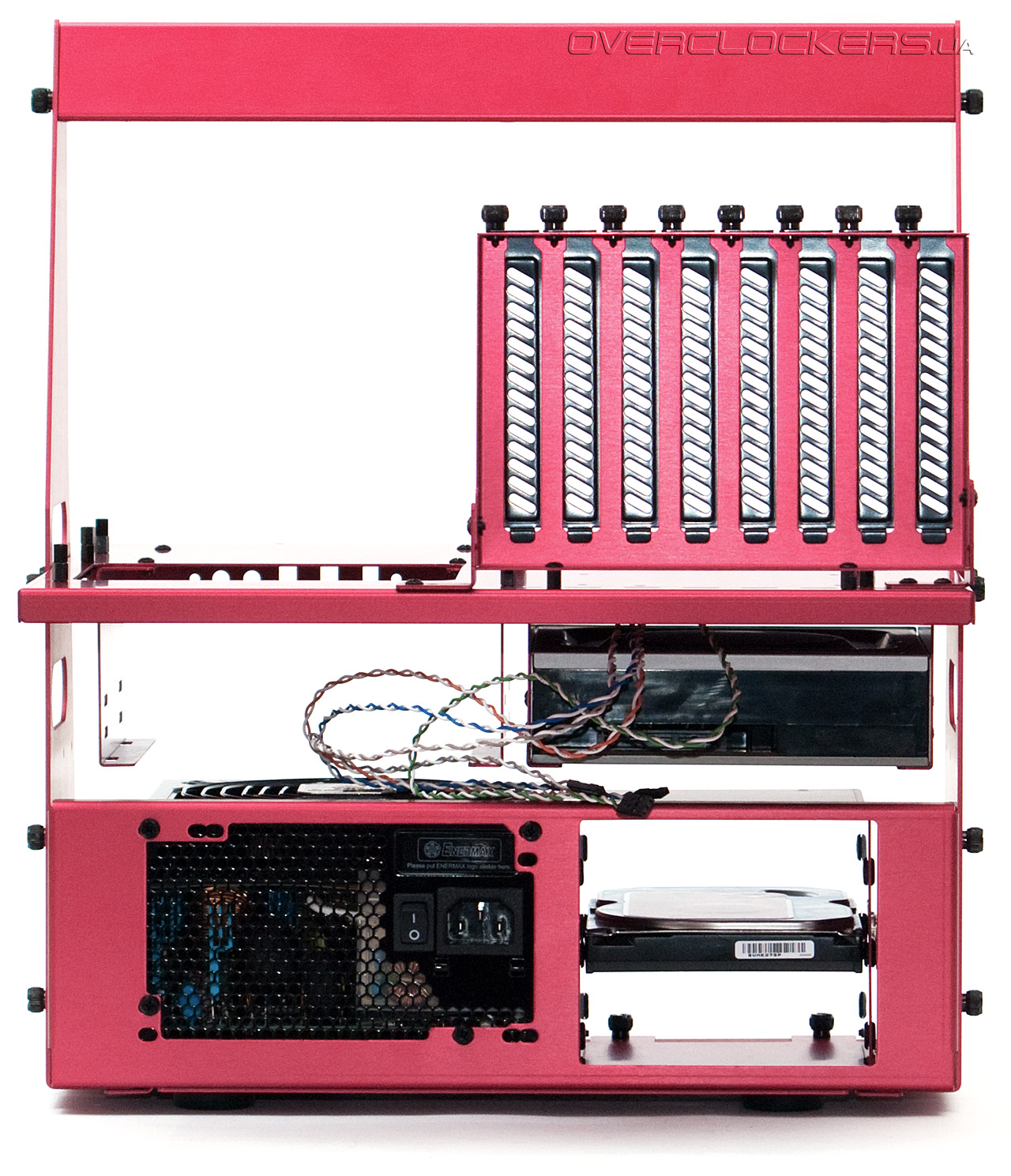

Монтажные отверстия на задней панели позволяют расположить устройство вентилятором вниз или вверх. Естественно, последний вариант выглядит куда лучше, хотя и появляется возможность уронить винтик в БП или какой другой небольшой предмет. Поэтому при сборке корпуса или замене материнской платы надо быть предельно внимательным и аккуратным.

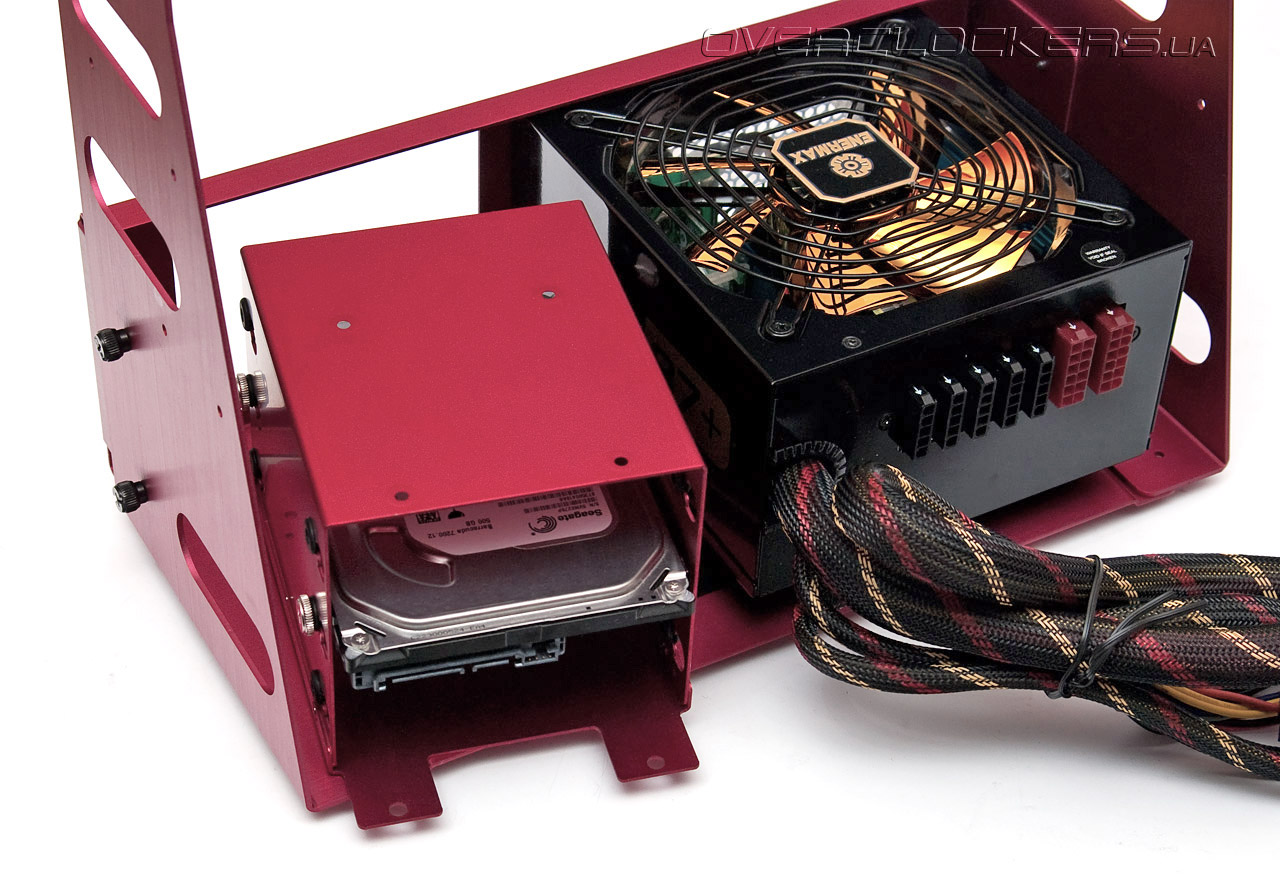

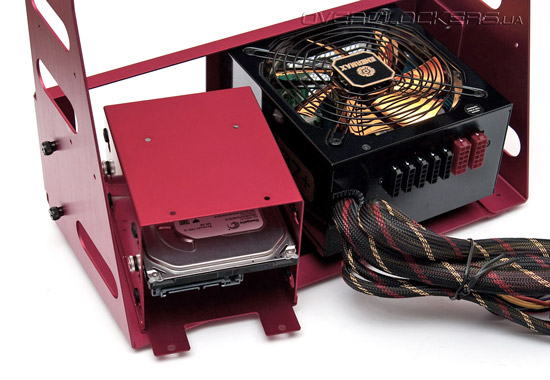

Вместе с блоком питания можно установить жесткий диск. Крепится он в корзине четырьмя «барашками». Проще монтировать HDD, положив корзину на бок.

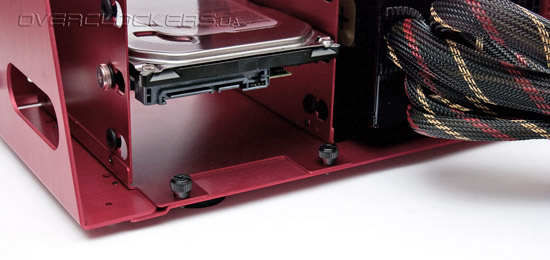

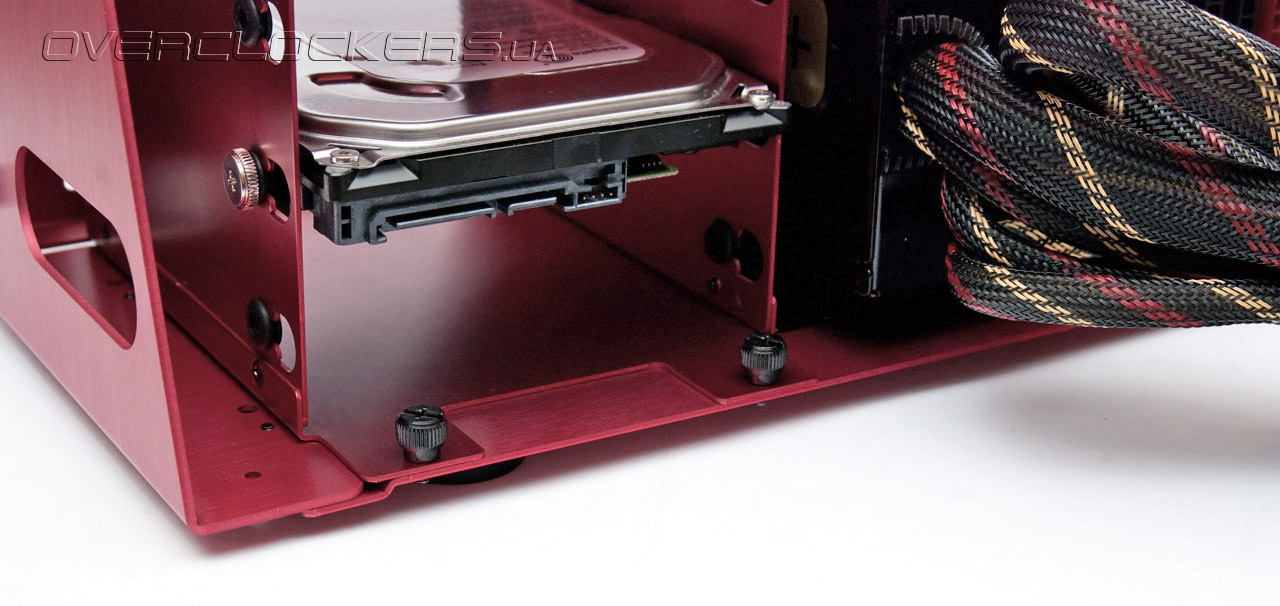

Корзину с накопителем (его можно расположить как разъемами вперед, так и назад) вставляем до упора, следя чтобы винты на основании корпуса попали в направляющие.
После чего затягиваем винты с накатанной головкой.

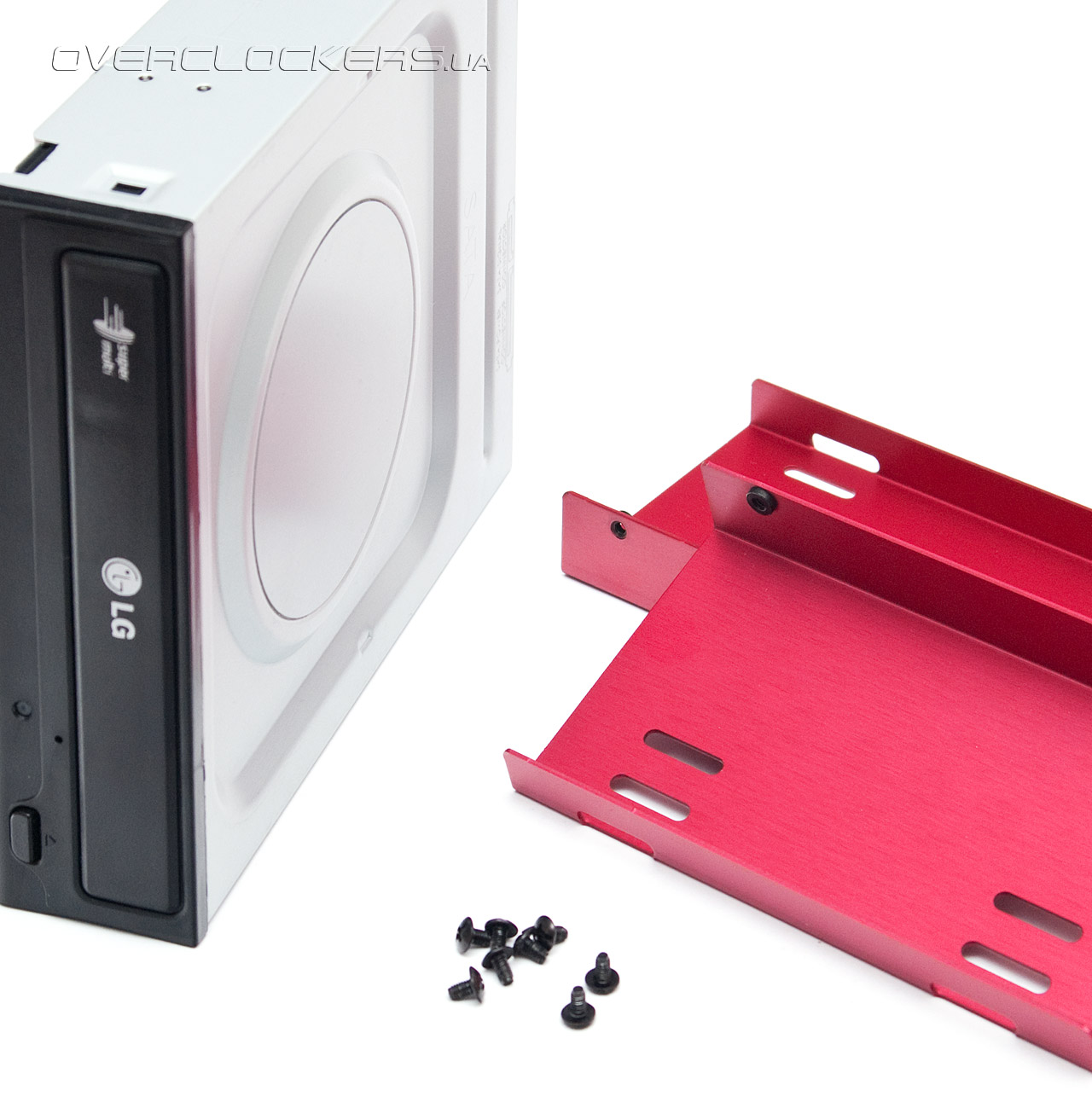

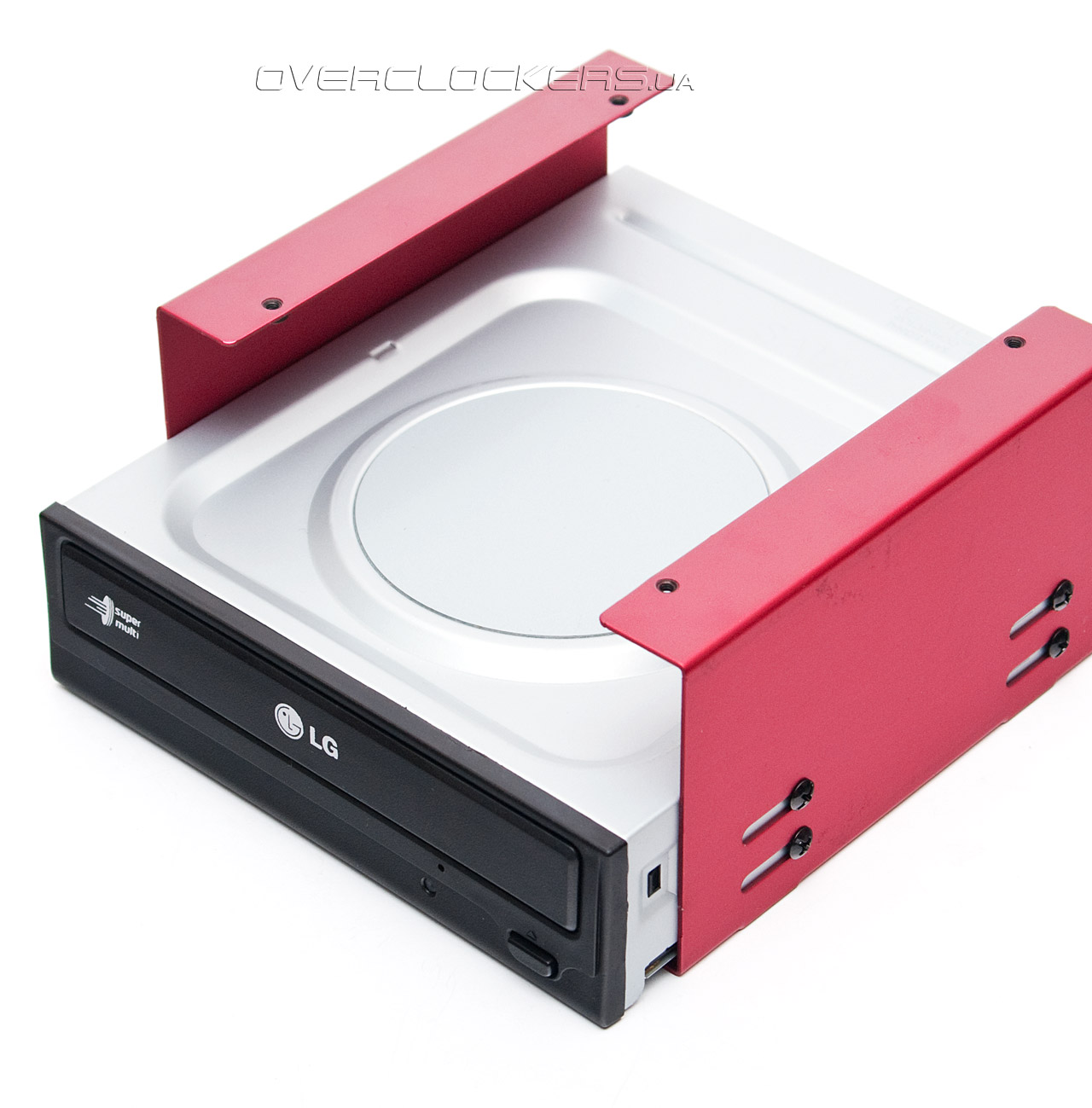

Теперь подготавливаем DVD-привод, установив на него салазки и закрепив четырьмя винтами с каждой стороны.

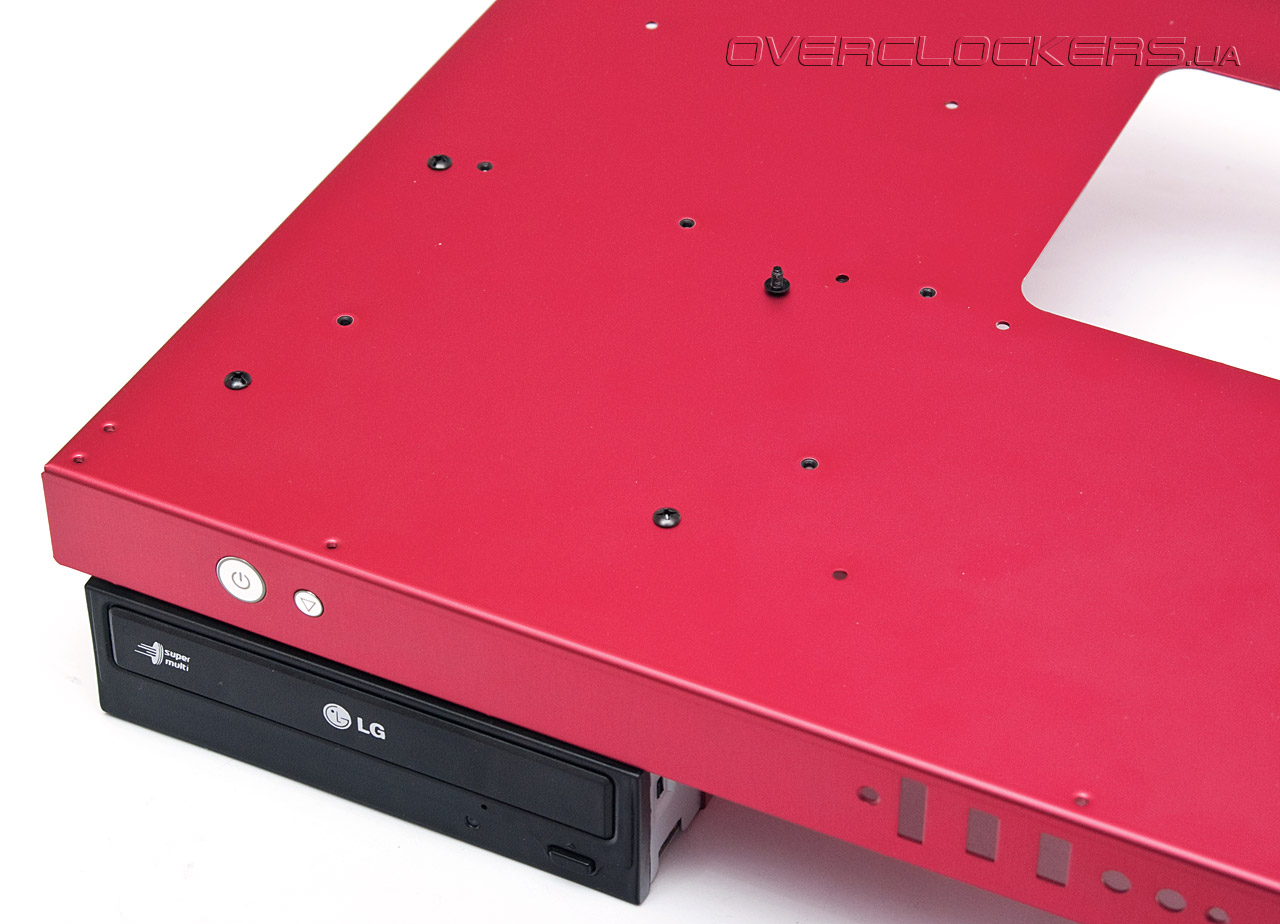

Накопитель далее крепим к основной пластине-поддону. При замене привода придется каждый раз снимать его вместе с салазками, что не очень удобно, особенно, при установленной материнской плате. Для повышения жесткости поддона желательно установить вторые салазки, даже если они будут пустыми.

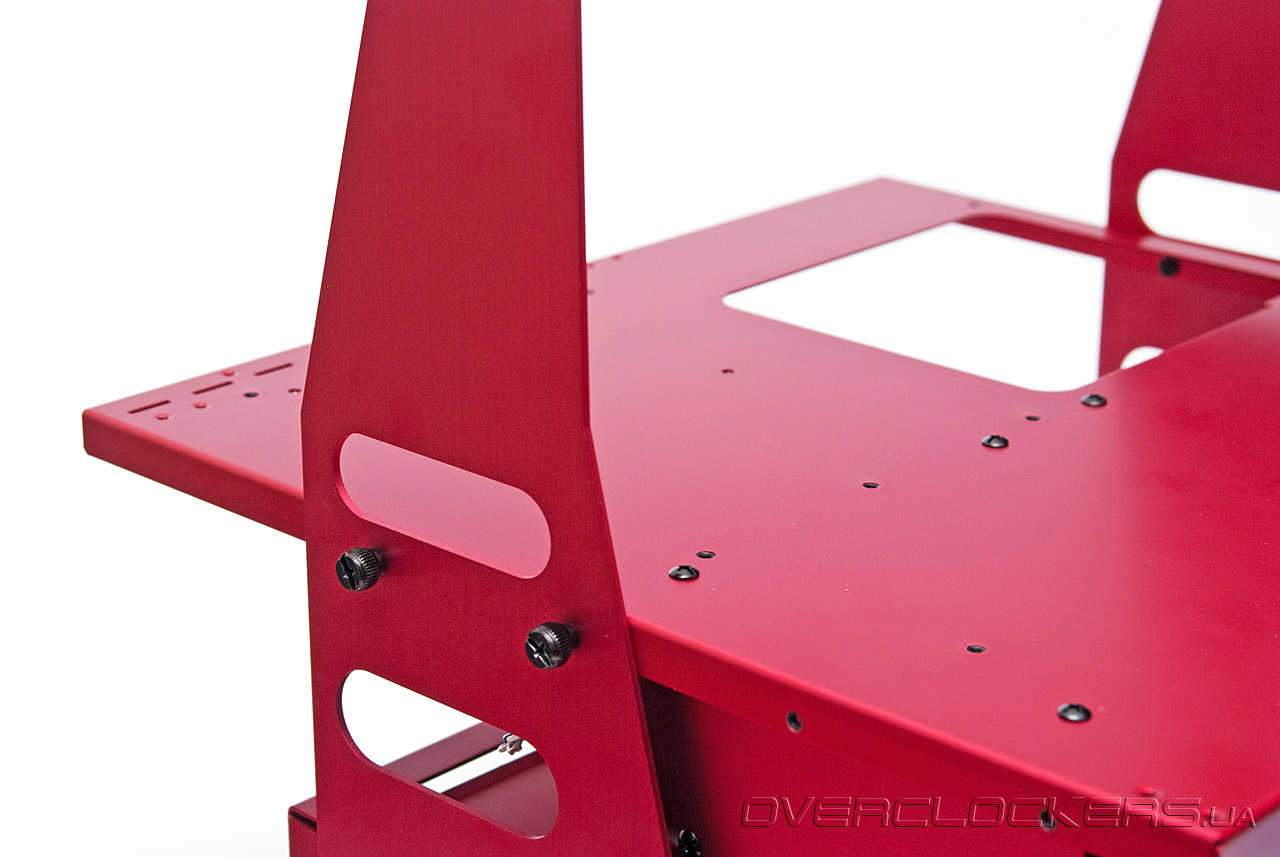

Следующим действием будет крепление поддона к боковым стойкам. Он может занимать одно из трех положений, при которых плата располагается либо дальше, либо ближе к пользователю. Лучше выбрать среднее, так как массивный процессорный кулер при других может упираться в перекладину сверху.

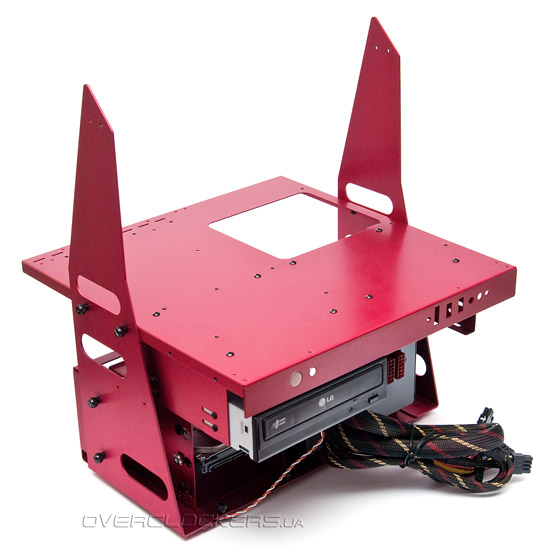

Корпус уже начинает приобретать очертания законченного решения, хотя до последнего штриха еще далеко.

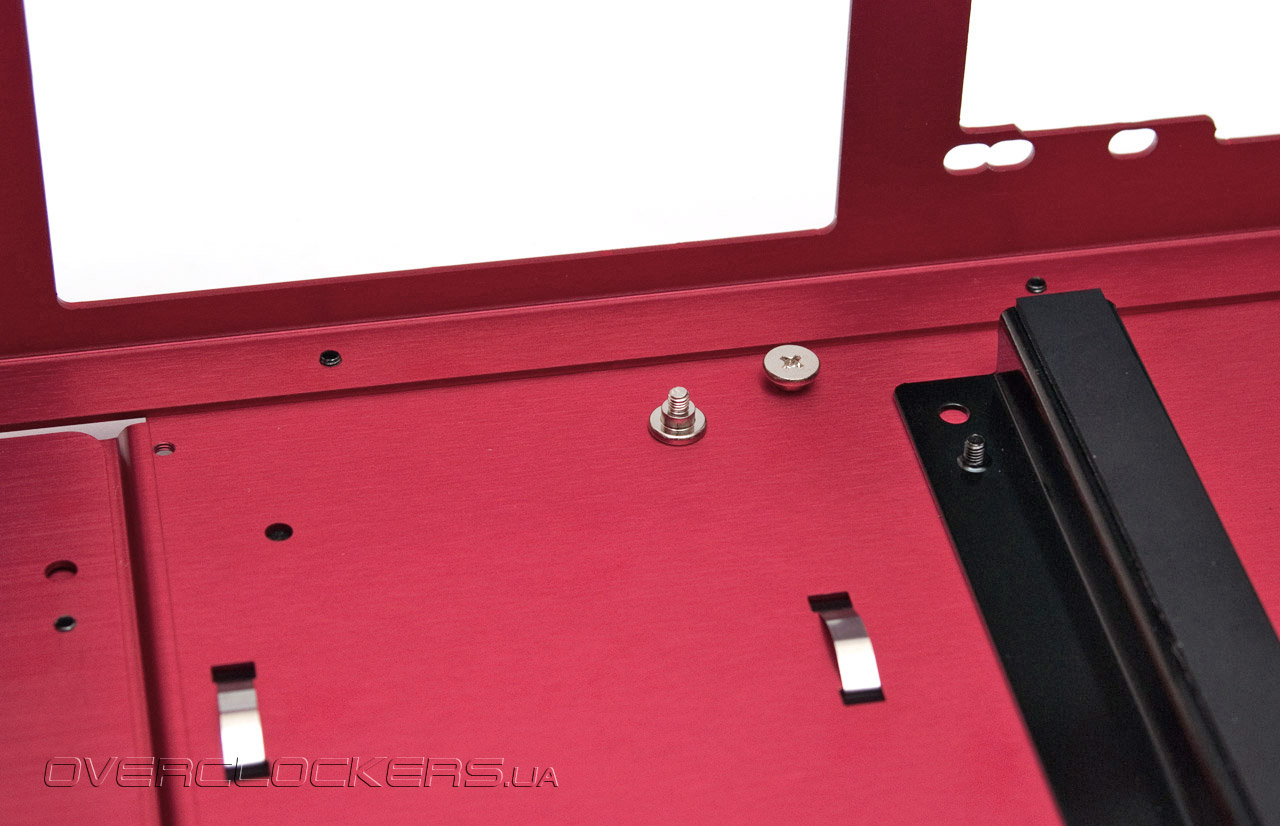

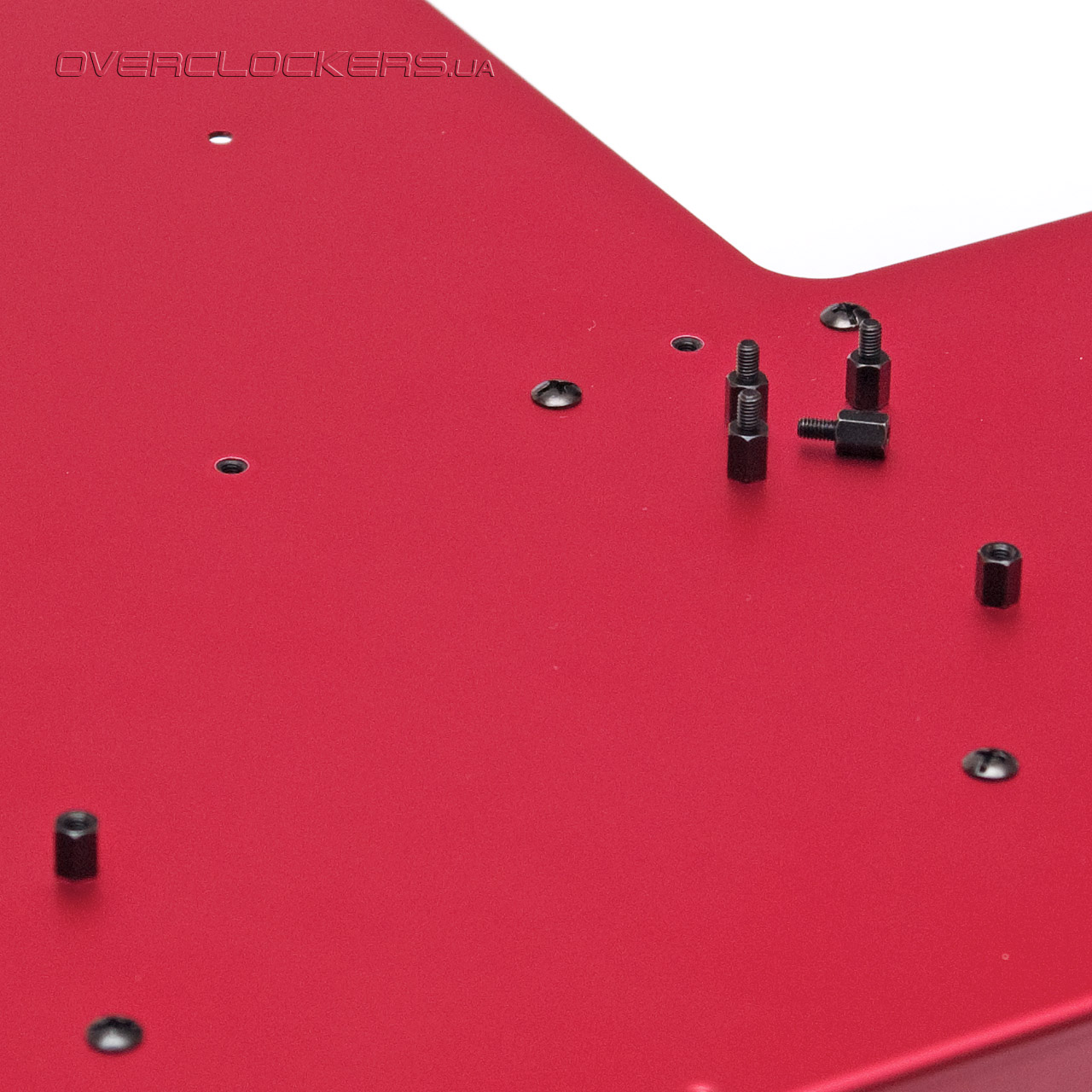

Чтобы приблизиться к финальным аккордам ставим стойки-шестигранники для крепления материнской платы. Ставятся они в один или два слоя. Если в два, то на месте крепления стойки для плат расширения необходимо прикрутить пару шестигранников. Все действия с ними лучше и проще производить комплектным ключом.

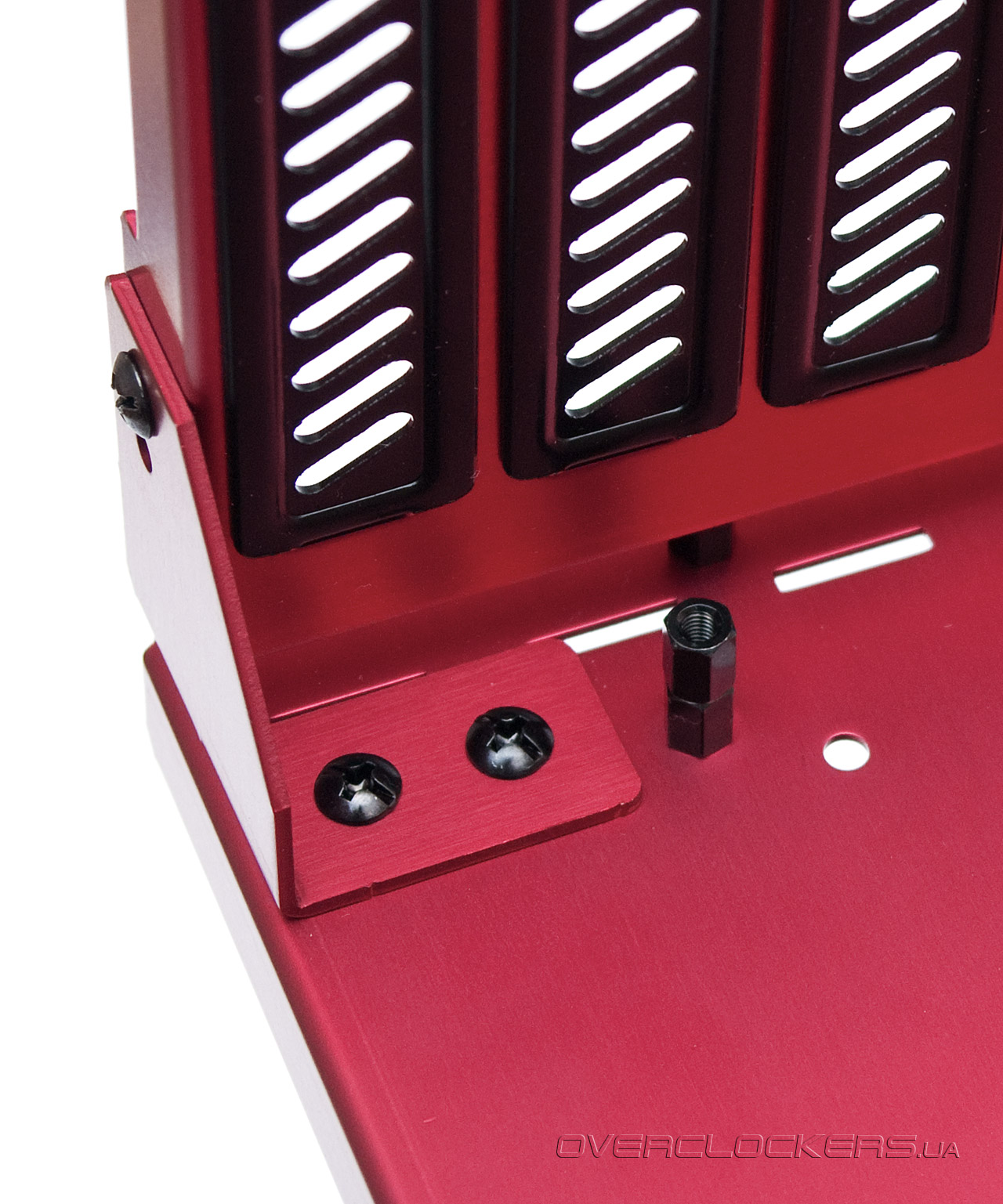

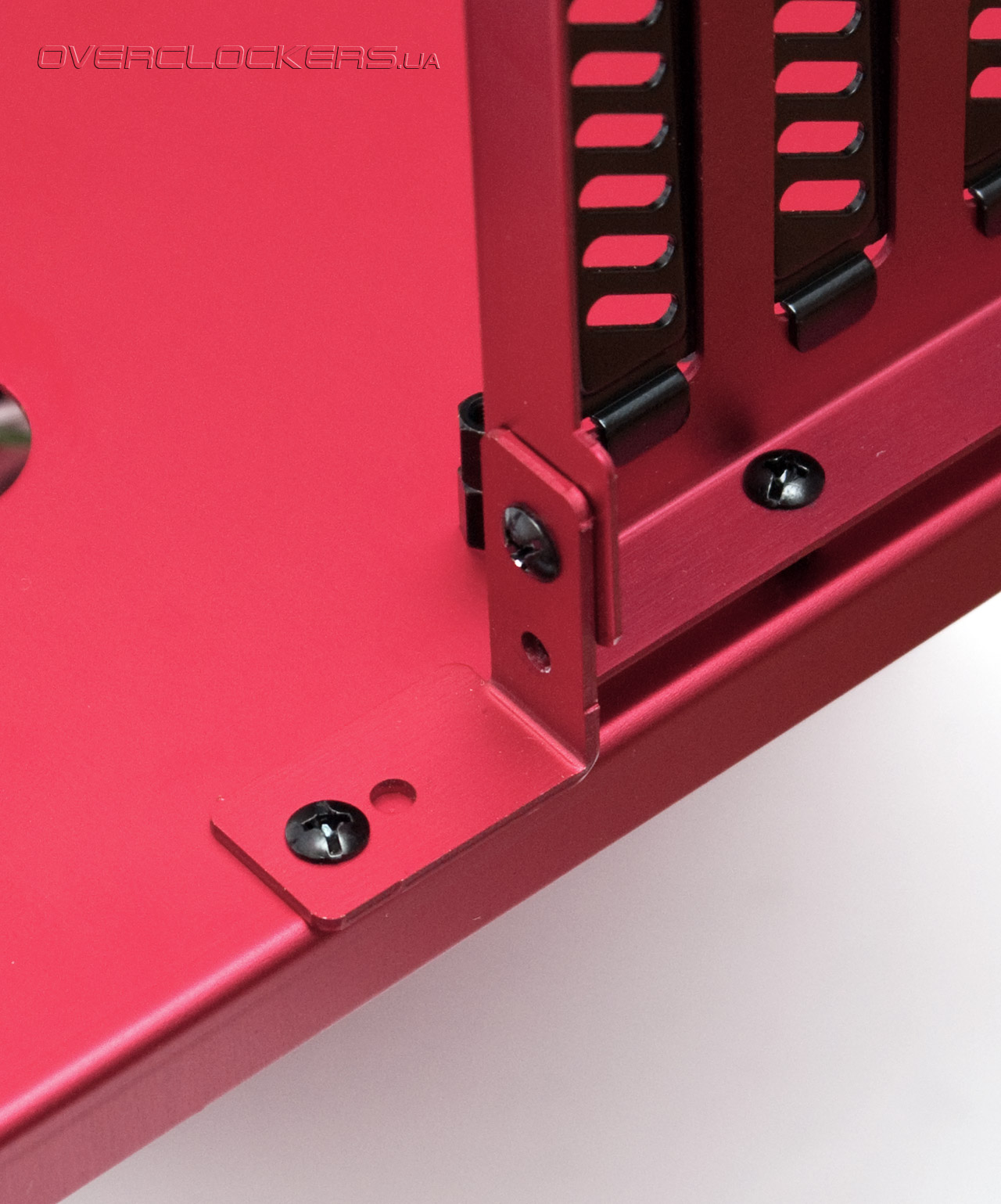

Ставим стойку и с каждой ее стороны закрепляем уголки. Дополнительно закручиваем два винта на ее нижней стороне.
Если шестигранники будут в один слой, то левый уголок (если смотреть с задней стороны корпуса) придется перевернуть, а правый немного сместить вверх.

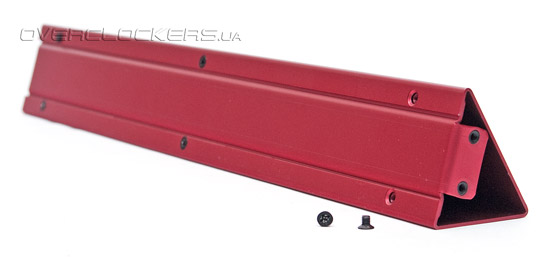

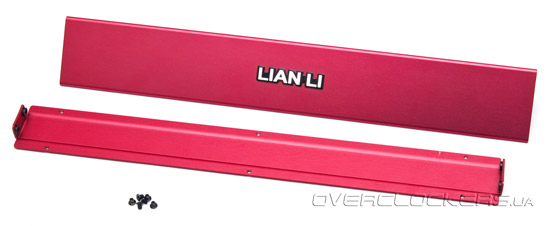

Пришло время собрать перекладину, состоящую из V-образного профиля и пластины.
Стягивается она винтами в шести точках, что в итоге дает очень жесткую конструкцию — при переноске собранной системы (а вес ее не маленький) она не прогибается и не деформируется.
После сборки перекладина крепится на верхних концах боковых стоек. Можно ее установить до или после монтажа материнской планы, кому как будет удобнее. Во все алюминиевые детали, где крепления подвержены сильным нагрузкам (частая смена карт расширения, снятие перекладины, перемещение поддона для платы) впрессованы стальные гайки, которые позволят избежать срыв резьбы в мягком металле.
Итак, корпус у нас уже собран, включая часть компонентов системы. В реальности Lian Li T60 действительно смотрится неплохо. Компания знает толк в строгом и утонченном дизайне.

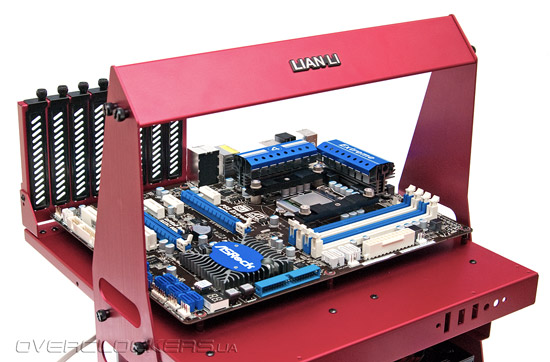

Теперь ставим материнскую плату...

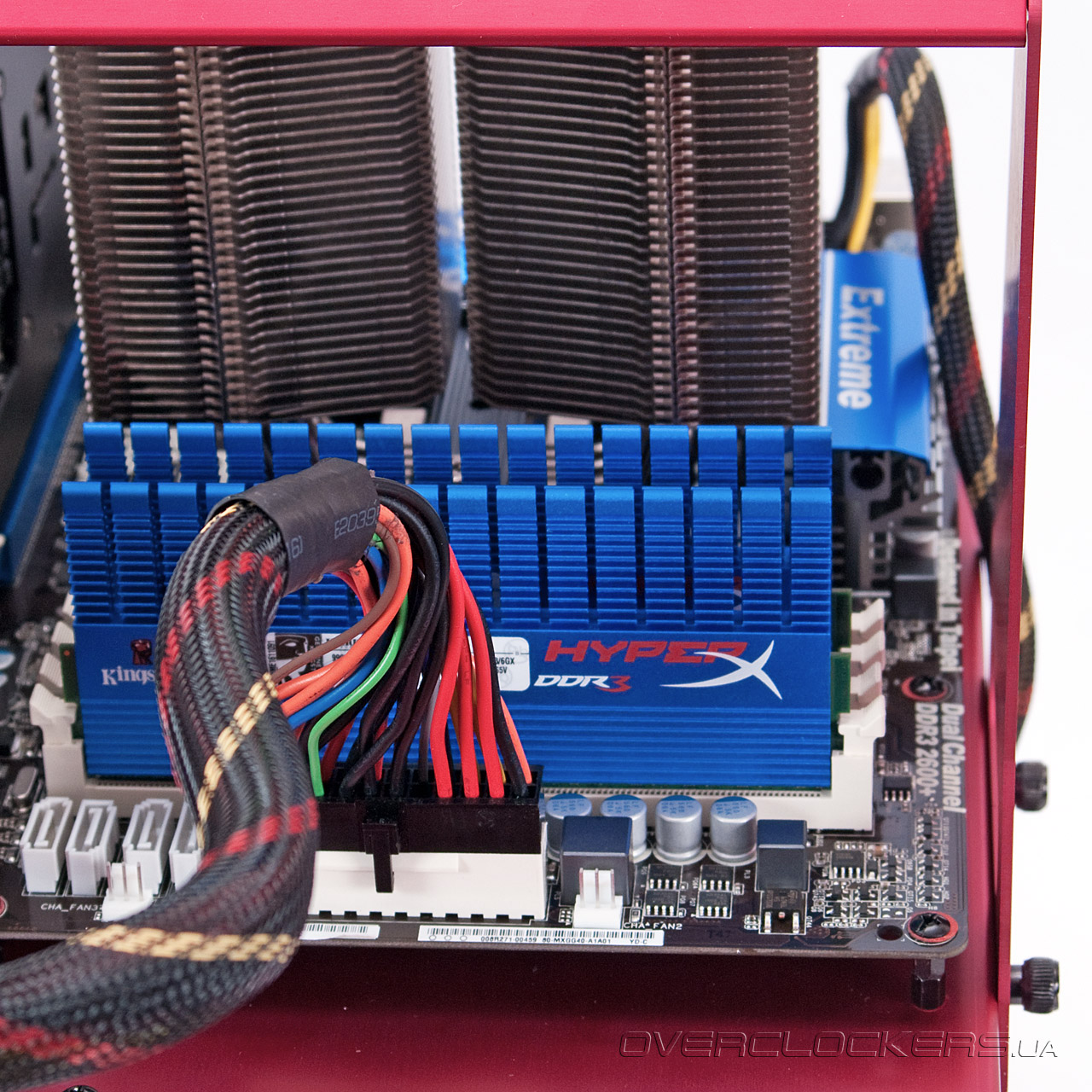

...и подключаем кабели. Устанавливаем кулер, память и видеокарту.

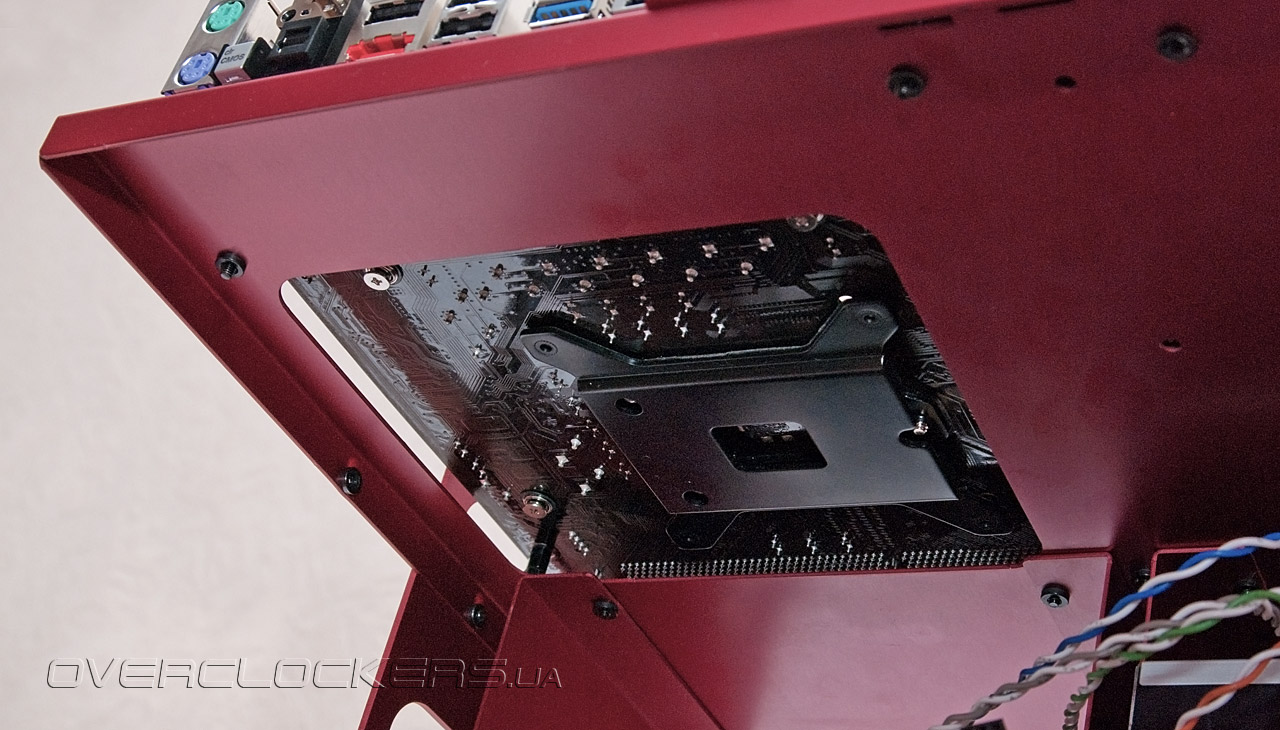

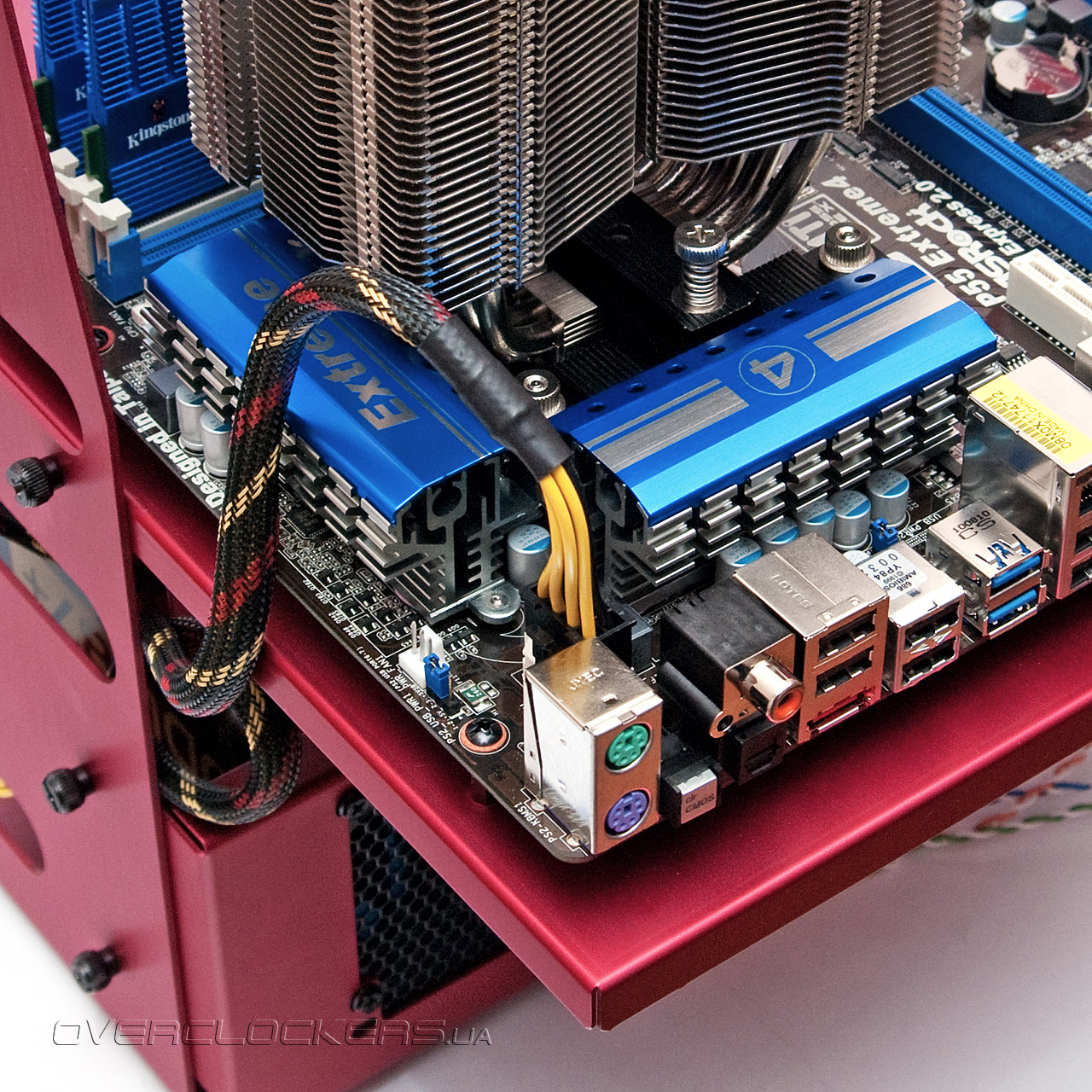

Если заметили, в поддоне есть отверстие, в районе размещения процессора. Через него можно получить свободный доступ к нижней части платы, тем самым менять без проблем системы охлаждения, не разбирая стенд. Очень удобно, кстати.

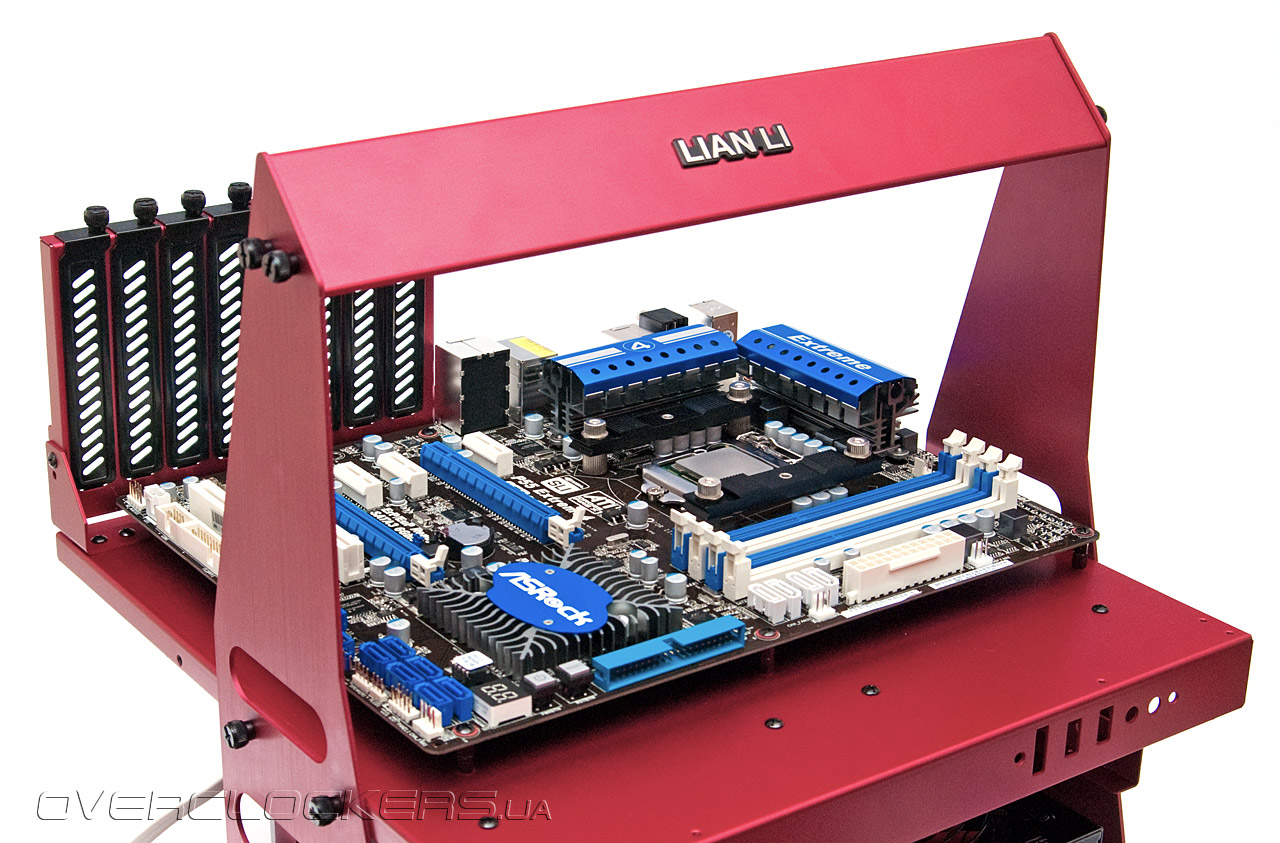

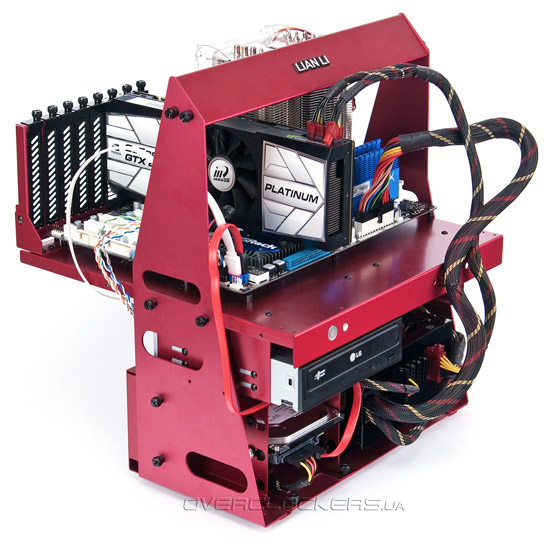

Подсоединяем все провода, которые не успели и получаем бенч-стенд следующего вида:
Смотрится великолепно! Кажется все удобно и придраться просто не к чему. Но, познакомившись с ним поближе замечаешь некоторые недостатки. Первое — перекладина мешает быстрой смене видеокарт и систем охлаждения. Даже мешает установке габаритного кулера. Ее постоянно приходится снимать. Второе — вся конструкция, несмотря на сильное затягивание винтов, все же не такая жесткая, как хотелось бы. Стальная рама на заклепках была бы куда прочнее. Но тут дело в используемом материале и ничего с этим не поделаешь. Третье — есть вероятность опрокидывания бенч-стенда назад при установленной массивной СО, если его зацепить. В таком случае желательно использовать достаточно тяжелый блок питания, который будет играть роль противовеса. Производитель даже выпускал опциональную стойку-ножку для этих целей, которая крепилась снизу к поддону с задней стороны корпуса. В нашем экземпляре монтажных отверстий для нее нет, и можно предположить об отказе в дальнейшем выпускать подобный аксессуар.
Из опциональных принадлежностей к бенч-стенду T60 компания Lian Li предлагает набор периферийных разъемов для передней панели и рамку для установки двух 120 или 140-мм вентиляторов, которая крепится перед материнской платой.
Выводы
Честно говоря, бенч-стенды и открытые корпуса к нам на тестирование только начали поступать, но уже сейчас можем смело заявить, что Lian Li T60 один из лучших продуктов такого класса. В его конструкции есть спорные моменты, но положительные качества, такие как простота сборки, быстрая смена важных компонентов и удобство использования корпуса, их нивелируют. К тому же, не стоит забывать о творческом подходе инженеров Lian Li и некой эксклюзивности данного решения. Мешающую перекладину всегда можно снять, но с ней T60 приобретает законченный вид и дополнительную прочность. Плюс удобство переноски с ней никто не отменял. Любители всевозможных конструкторов оценят возможность самостоятельно собрать корпус и даже внести кое-какие изменения, чтобы он полностью удовлетворил их требованиям. Да, именно изменения, потому как практически все бенч-стенды требуют доработки со стороны пользователя. В данном случае, их будет минимум — потребуется лишь две алюминиевые пластины для изготовления более широких и низких боковых стенок. Но это для настоящих маньяков, остальным же энтузиастам достаточно будет использовать Lian Li T60 как того задумывали разработчики.
За оригинальный дизайн и высокое качество корпус Lian Li T60 заслуженно получает награду «Выбор редакции: 2010»!
Корпус Lian Li T60 был предоставлен на тестирование официальным дистрибютором Lian Li на Украине компанией Eletek.
