Корпус MAG Vampiric 100R занимает бюджетную нишу в актуальном ассортименте шасси MSI. При этом он оборудован боковым закаленным стеклом, ARGB-подсветкой передней панели и одного вентилятора, и обладает достаточным объемом вентиляционных отверстий. Давайте посмотрим, насколько качественно сделан этот продукт и соответствует ли он по своим возможностям рекомендованной розничной стоимости.
Характеристики
| Модель | MSI MAG Vampiric 100R |
|---|---|
| Страница продукта | MAG Vampiric 100R |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 457 (В) x 205 (Ш) x 390 (Г) |
| Материал | Сталь, ABS пластик |
| Вес, кг | 4,7 |
| Цвет | Черный |
| Форм-фактор | ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 3 (один 2,5″ диск вместо одного 3,5″ диска) |
| Поддерживаемое количество слотов расширения | 7 |
| Вентиляторы | передние — 3 х 120 мм (один установлен) / 2 х 140 мм, верхние — 2 х 120 мм, внутренний — 2 х 120 мм, задний — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 1 x USB 3.2 Gen 1 Type A, 2 x USB 2.0, 2 х 3,5-мм разъема для микрофона и наушников |
| Прочее | Магнитный пылевой фильтр на верхней панели. Полоса с ARGB подсветкой на передней панели. Встроенный контроллер подсветки с набором эффектов. Задний вентилятор с ARGB подсветкой. Левая боковая панель из закаленного стекла |
| Средняя стоимость | 1599 грн |
Упаковка и комплект поставки
Корпус продается в розницу в обычной коробке с монохромной полиграфией и вырезанными по бокам ручками для переноски. На тыльной и фронтальной части упаковки есть схематичное изображение продукта. С одной стороны можно найти описание его достоинств на множестве языков, а с другой — прочитать технические характеристики и логистические данные. Для защиты от повреждений внутри предусмотрены демпферы из вспененного полиуретана, пластиковый пакет и наклейки на стекле.
В комплекте поставки были обнаружены следующие элементы:
- инструкция по сборке;
- две многоразовые вентилируемые заглушки;
- разветвитель питания вентиляторов с одного четырехконтактного разъема на три;
- пять одноразовых кабельных стяжек;
- два длинных винта для вентиляторов;
- шесть корпусных винтов для БП и видеокарты;
- два винта с желтой накатанной головкой для жесткого диска;
- три боковых крепежных винта для жесткого диска;
- четыре латунные стойки материнской платы;
- 17 маленьких винтов для материнской платы и 2,5″ дисков;
- 4 винта для 3,5″ накопителей.
Внешний вид
Как и всегда, у подобного класса корпусов, значительная часть усилий дизайнеров оказалась сосредоточена на передней панели. И в данном случае получилось неплохо. Фронт состоит из четырех условных граней в виде треугольников и трапеций, которые сходятся между собой со смещением в правую сторону. Правая часть панели сформирована из мелкоячеистой металлической сеточки, а левая из сплошного пластика. Посередине встроена белая полупрозрачная вставка, за которой скрываются светодиоды подсветки. Логотип MSI расположен внизу слева.

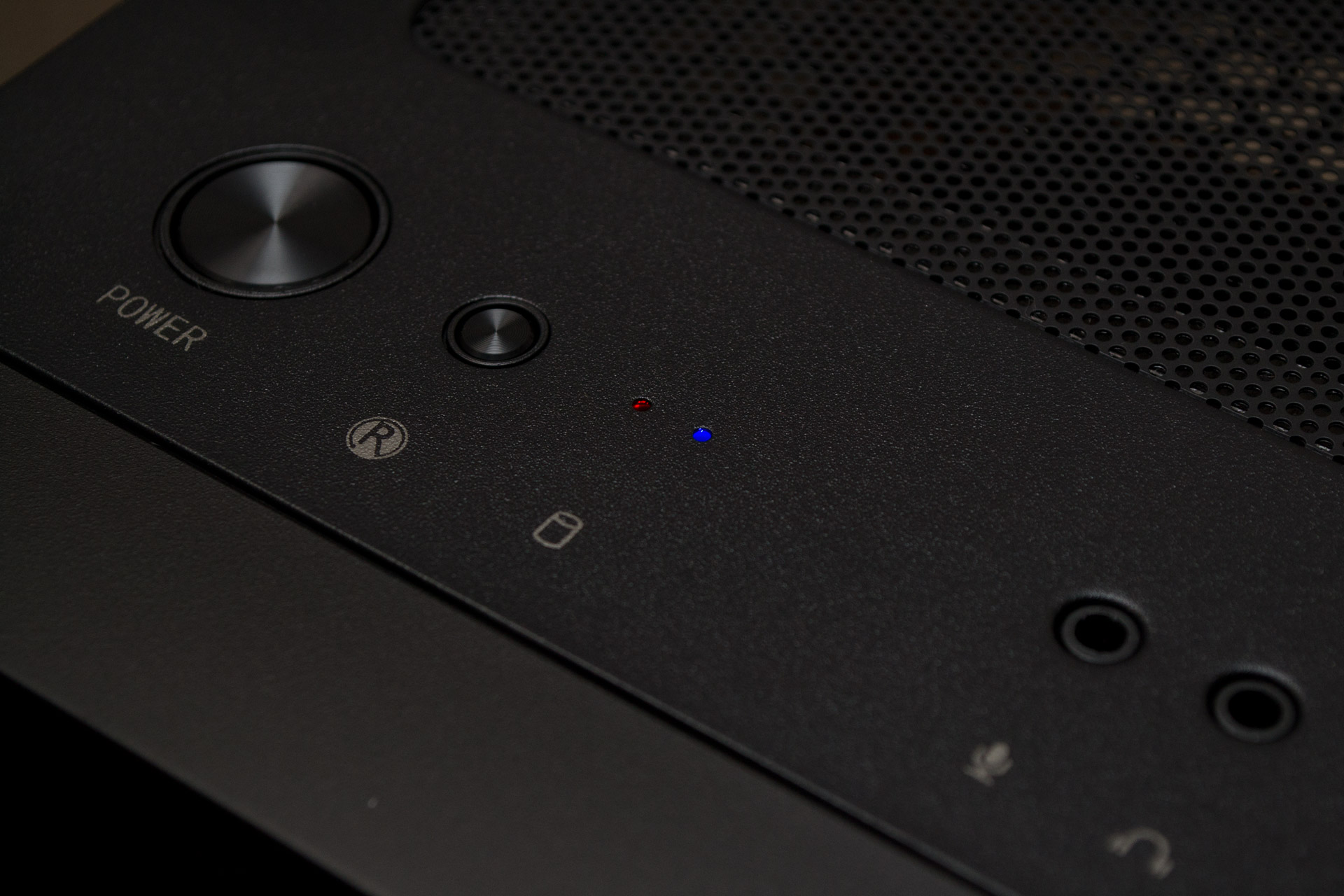

Органы управления находятся в передней части верхней панели. Если смотреть по порядку слева направо, то первой идет большая круглая клавиша старта ПК, затем мелкая круглая кнопка перезагрузки, далее следуют два точечных индикатора активности накопителей (красного цвета) и питания системы (синего цвета). Справа расположены два 3,5-мм аудио-разъема для микрофона и наушников, два порта USB 2.0 и один порт USB 3.2 Gen 1 Type A. На пластике фронтальной панели, в верхнем правом углу скрывается малозаметная кнопка переключения подсветки, позволяющая выбрать один из множества режимов и цветов.
Левая боковая панель выполнена из слегка тонированного закаленного стекла.
Стекло держится на месте при помощи четырех винтов с накатанной головкой, расположенных по углам. Под винтами есть резиновые прокладки, предотвращающие появление царапин и сколов. Между корпусом и стеклом тоже наклеены круглые прокладки, правда, держатся они на месте не очень уверенно.
Толщина стекла составляет привычные 4 мм.
Правая боковина сплошная и металлическая. Держится на двух винтах с накатанной головкой. Сзади есть штампованная ручка для облегчения демонтажа. Открывание происходит по гильотинному принципу — в сторону.
Изнутри правая дверца имеет небольшие ребра жесткости сверху и снизу. И одно большое ребро впереди, плюс изгиб в задней части. Но дверца все равно ощущается хлипковатой.
Вентиляционные отверстия верхней панели закрыты магнитным металлическим фильтром в виде мелкоячеистой сеточки.
На крупную сотовую решетку можно закрепить с внутренней стороны два 120-мм вентилятора, через продолговатые отверстия.
Задняя панель имеет стандартную раскладку. Вверху, за сотовой решеткой закреплен предустановленный 120-мм вентилятор. Его можно регулировать по высоте в пределах пары сантиметров. Далее следует семь слотов расширения PCI, закрытых одноразовыми вентилируемыми заглушками. Справа от них есть вертикальная решетка вентиляции. Блок питания можно установить исключительно с направленным вниз вентилятором.
На основании корпуса есть четыре пластиковые ножки по углам, и вентиляционное отверстие БП, прикрытое простым пылевым фильтром в виде металлической сеточки. Впереди есть два винта, удерживающих корзину для накопителей.
Высота четырех пластиковых ножек составляет 18 мм. На них наклеены мягкие демпферы для устранения вибрации. В передней панели снизу есть отверстие для удобства её демонтажа.
Посмотрим на то, как устроен корпус изнутри.
Внутреннее устройство

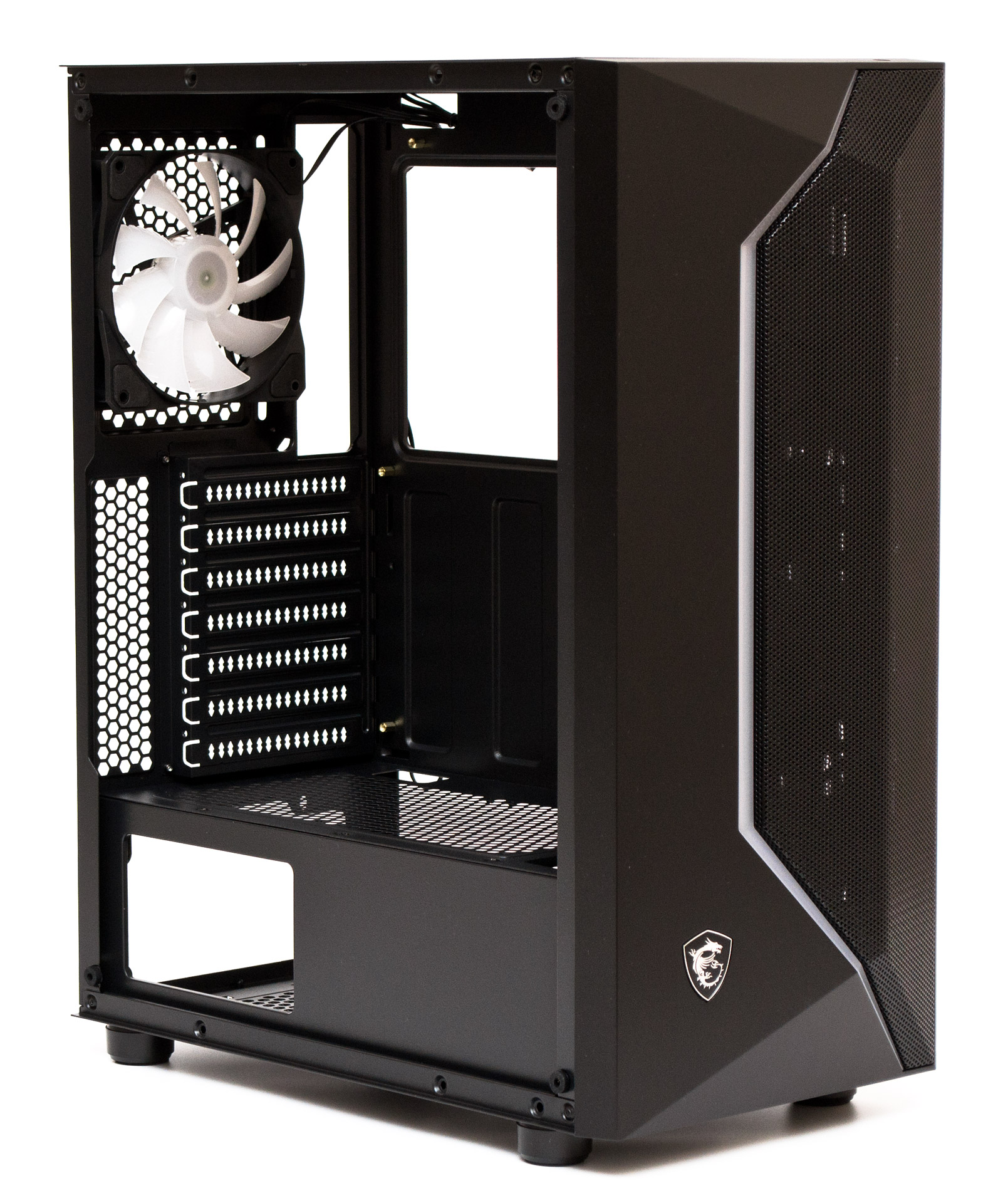

Корпус MSI MAG Vampiric 100R поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 160 мм. Максимальная длина плат расширения во всех слотах составляет 320 мм без установленных спереди вентиляторов. Блок питания можно установить не длиннее 160 мм вместе с корзиной накопителей или до 270 мм без нее.

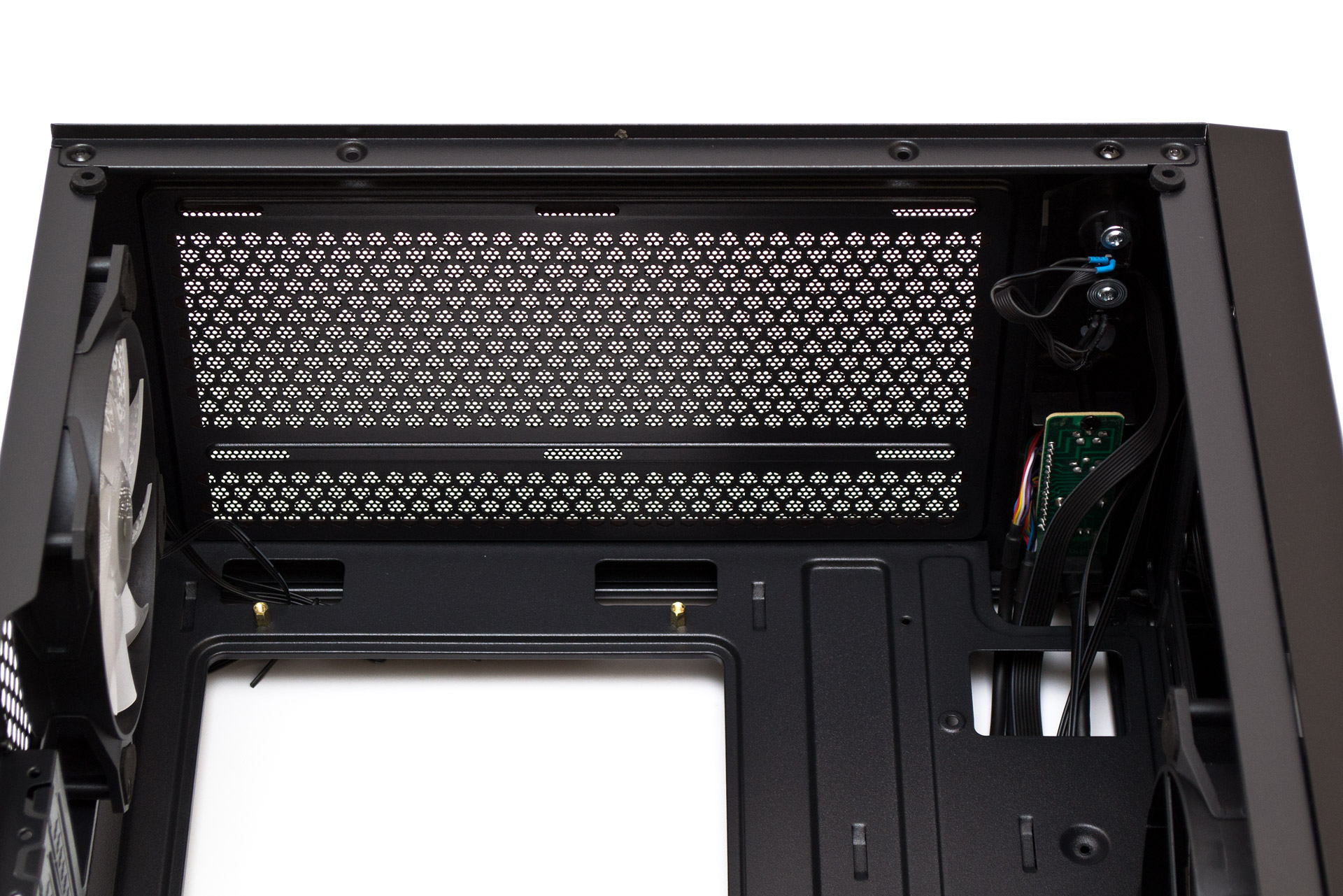

Запас пространства под верхней панелью до кромки материнской платы равен 25 мм. Хватит только на два 120-мм вентилятора, а СЖО сюда не вместить.
На задней панели на вытяжку закреплен 120-мм вентилятор с ARGB-подсветкой. Все слоты расширения крепятся обычными корпусными винтами. Для удобства пользователя напротив отверстий есть вырез в боковой грани каркаса, чтобы было проще добраться до них отверткой.

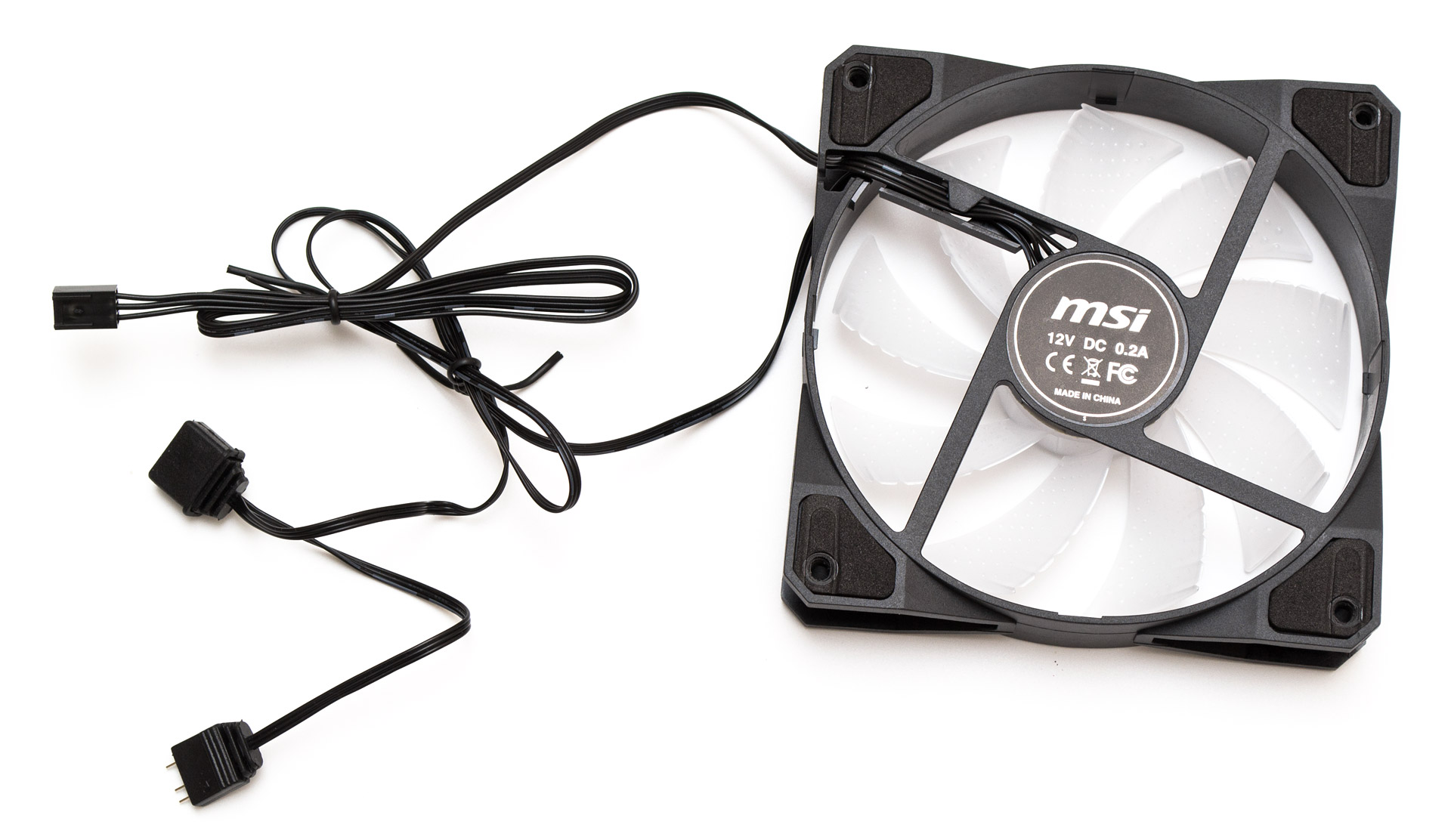

Комплектный задний вентилятор оборудован восемью светодиодами ARGB-подсветки, размещенными вокруг статора. Пропеллер с девятью лопастями развивает максимальную скорость вращения в 1500 об/мин. С обратной стороны лопасти имеют наросты в виде пупырышек, а задняя часть их граней покрыта насечками. На рамке по углам с обеих сторон наклеены мягкие демпферы. Для питания используется кабель без оплетки длиной в 550 мм на три контакта. Для подсветки есть кабель длиной в 550 мм с одним закрытым заглушкой разъемом +5VDG («мама»), и вторым разъемом 5VDG («папа»), расположенным через 120 мм от первого.

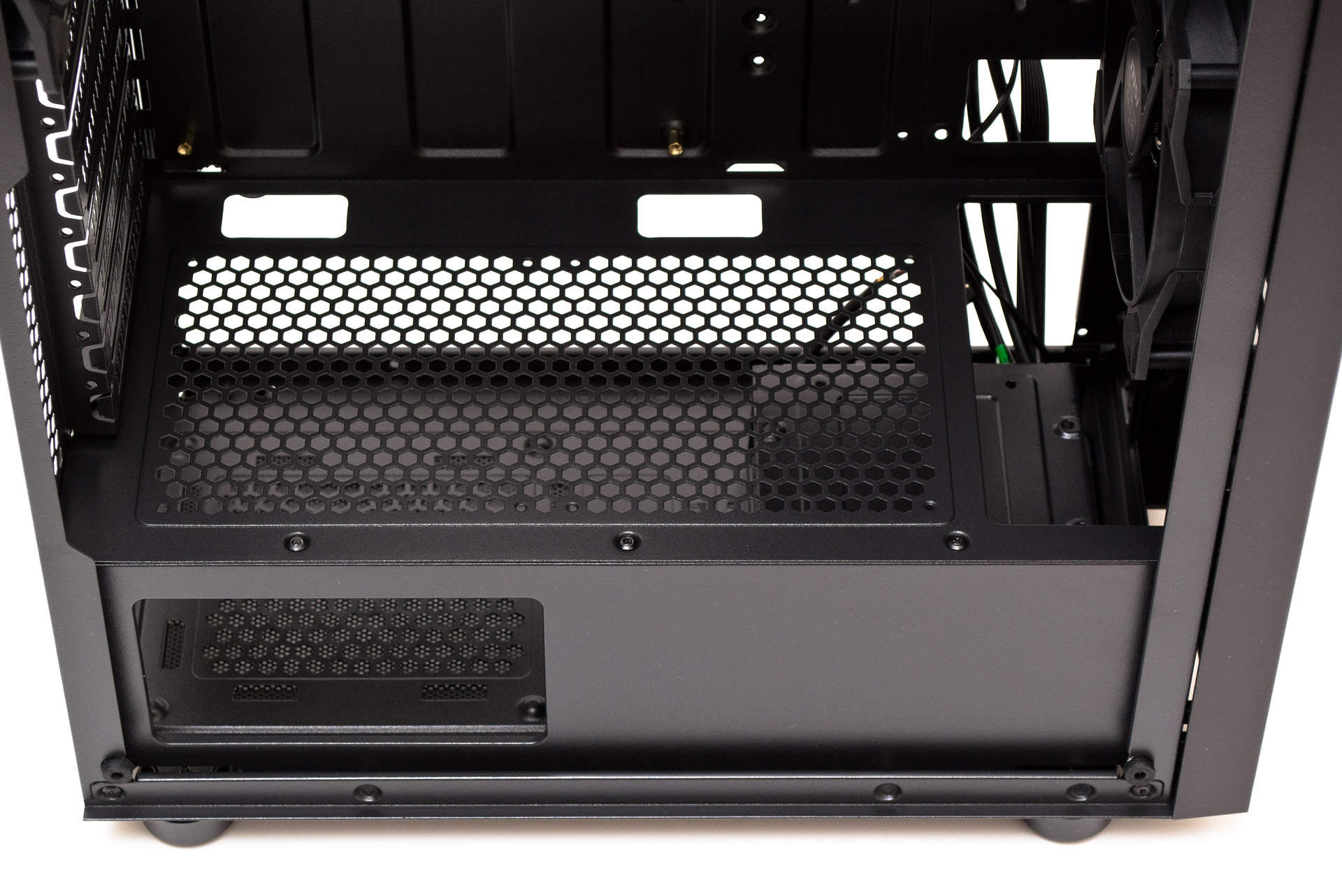

Кожух блока питания полностью перфорирован сверху. На его сотовую решетку можно закрепить длинными винтами два 120-мм пропеллера. Возле поддона материнской платы есть два небольших отверстия для укладки проводов. Сбоку находится вырез, через который будет видна наклейка блока питания. Прорезь впереди сверху имеет глубину 60 мм, что позволяет разместить там СЖО стандартной ширины в сборе с вентиляторами.
В передней панели нет препятствий для движения воздуха. Длинные крепежные отверстия для 120- и 140-мм вентиляторов размещены по бокам. По центру висит предустановленный 120-мм вентилятор глянцевого черного цвета. А в передней части поддона винтами можно закрепить два 2,5″ накопителя, которые будут перекрывать собой отверстия для протяжки проводов.

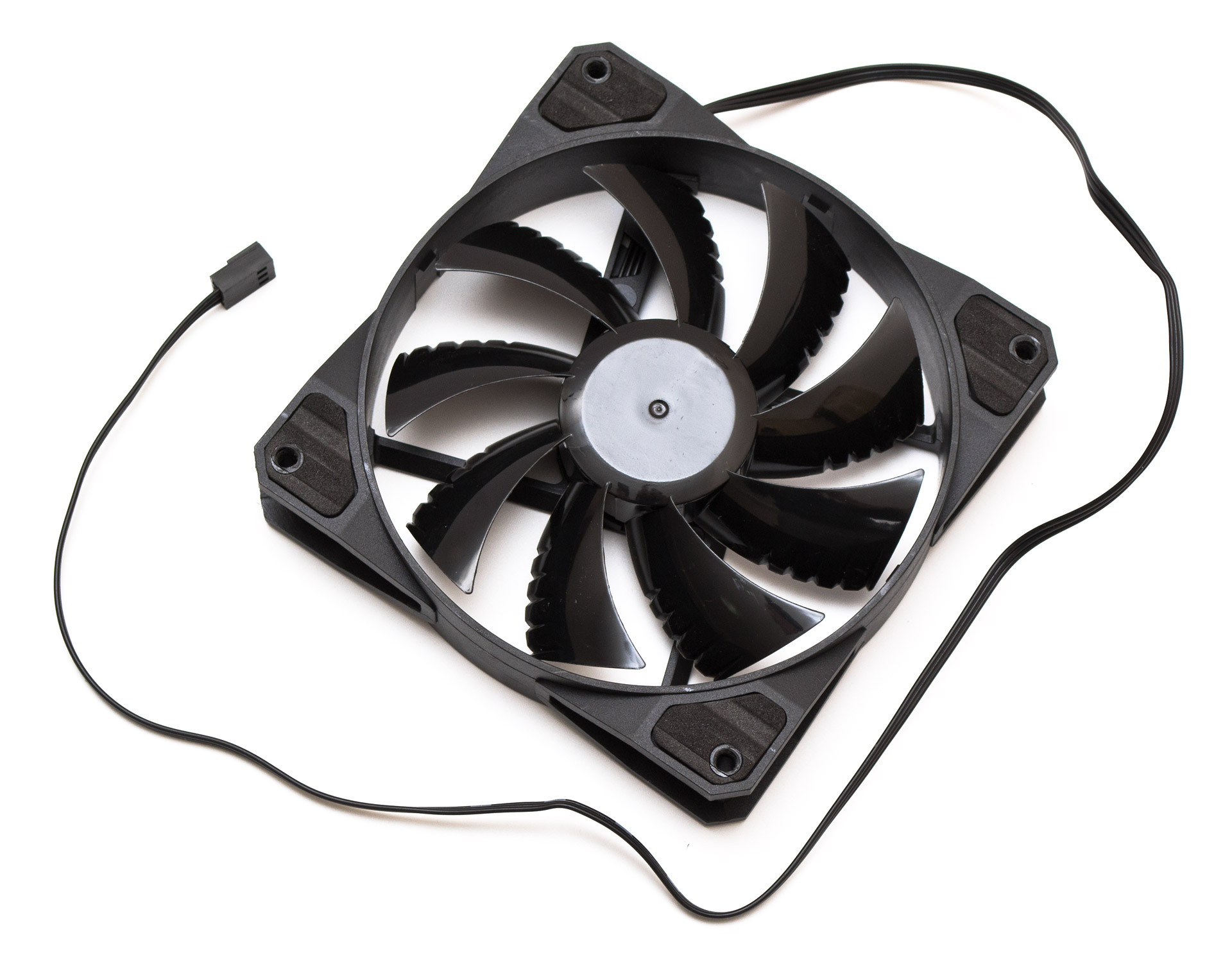

Передний 120-мм вентилятор по своим характеристиками полностью идентичен заднему пропеллеру, если не считать отсутствия подсветки. Кабель питания здесь тоже на три контакта и имеет длину 550 мм.

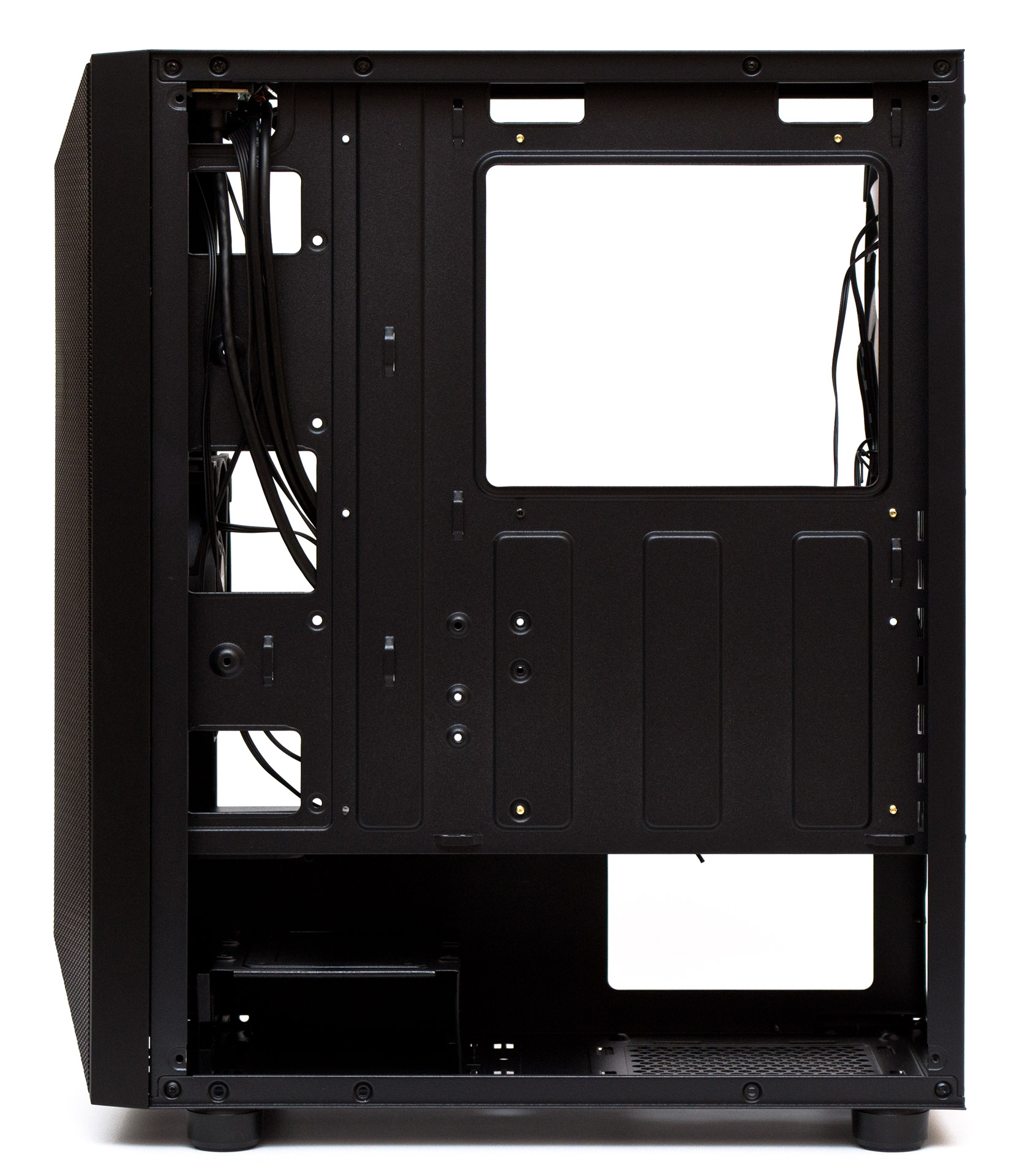

За поддоном материнской платы есть 20 мм пространства до боковой панели для укладки проводов. Крупный вырез под усилительную пластину процессорного кулера расположен вверху справа. Для крепления кабельных стяжек найдется 10 проушин, а протягивать провода можно через шесть отверстий в передней и верхней частях поддона.

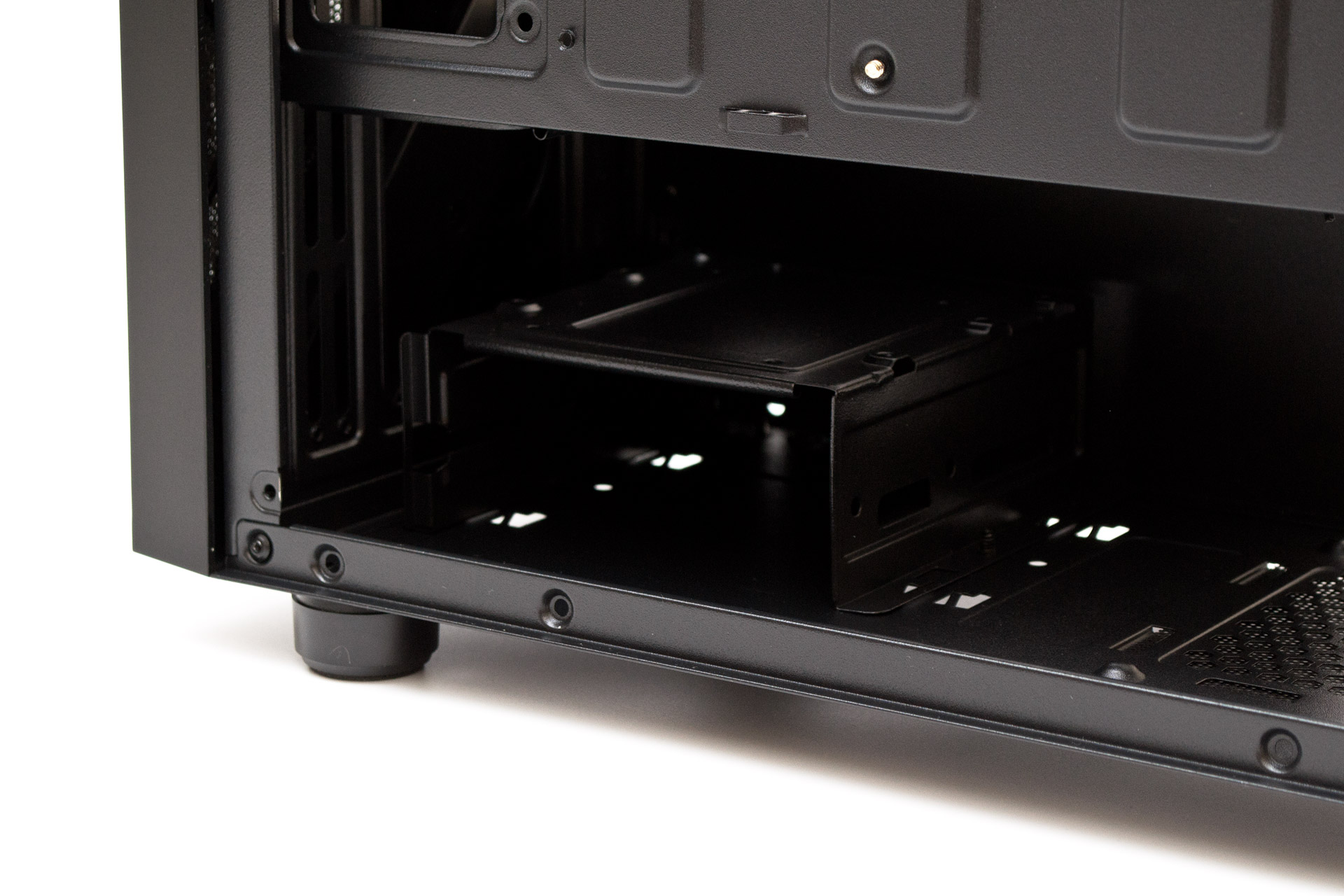

Корзина накопителей представляет собой обычную П-образную стойку, размещенную в упор к передней стенке корпуса. В нижнюю ее часть можно вставить один 3,5″ накопитель с использованием специальных винтов — скользящих слева и с накатанной головкой справа. На верх обычными винтиками можно закрепить еще один 3,5″ или 2,5″ диск, но стойку для этого уже придется снять и извлечь из корпуса, выкрутив два винта из нижней панели. Кроме того, если потребуется поставить вентилятор изнутри для обдува корзины, ее нужно будет сдвинуть ближе к блоку питания.

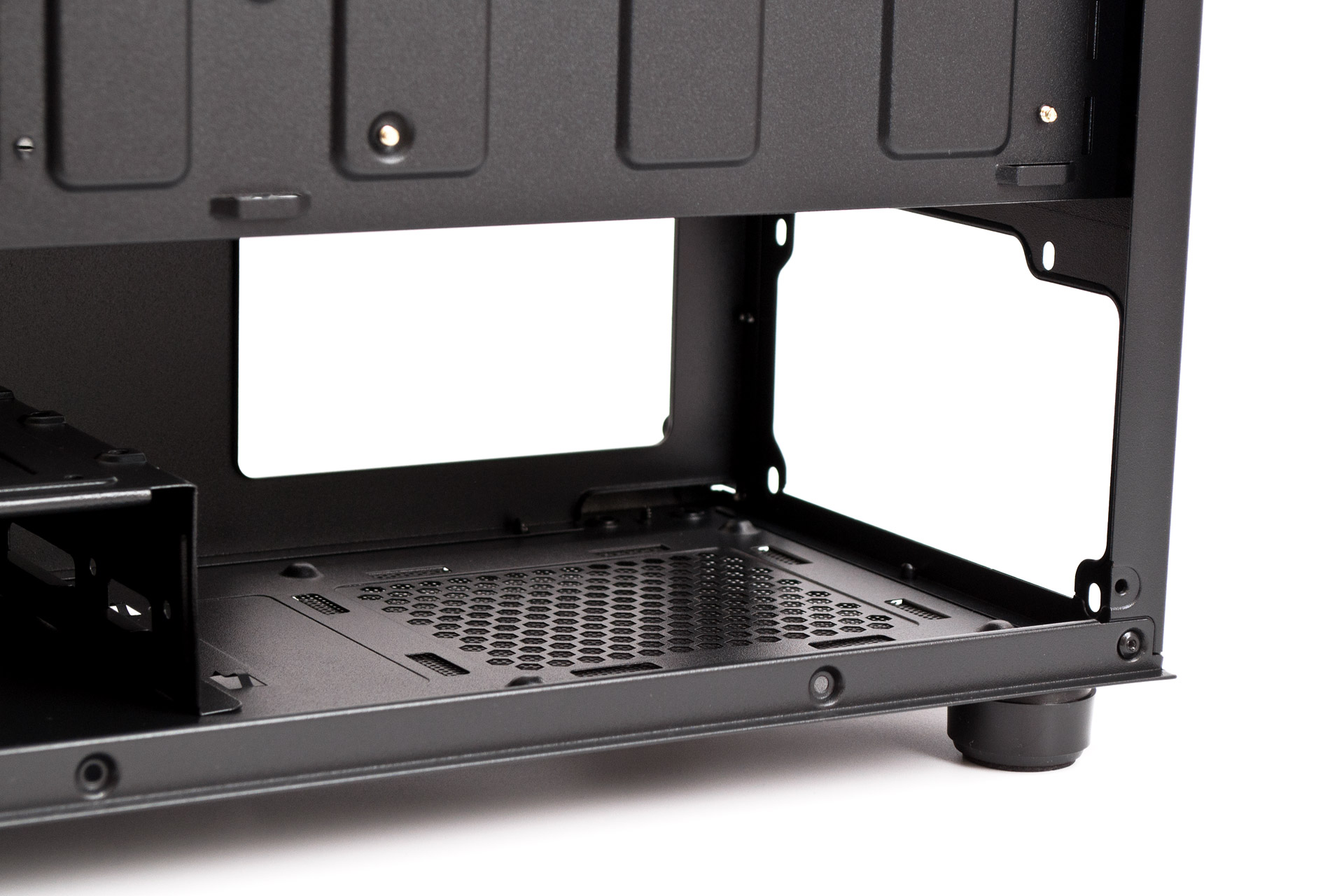

В корпусе можно разместить блок питания не длиннее 160 мм, если установлена корзина накопителей спереди. Если её убрать, поместится БП до 270 мм длиной включительно. Демпферов вибрации на нижней панели нет.

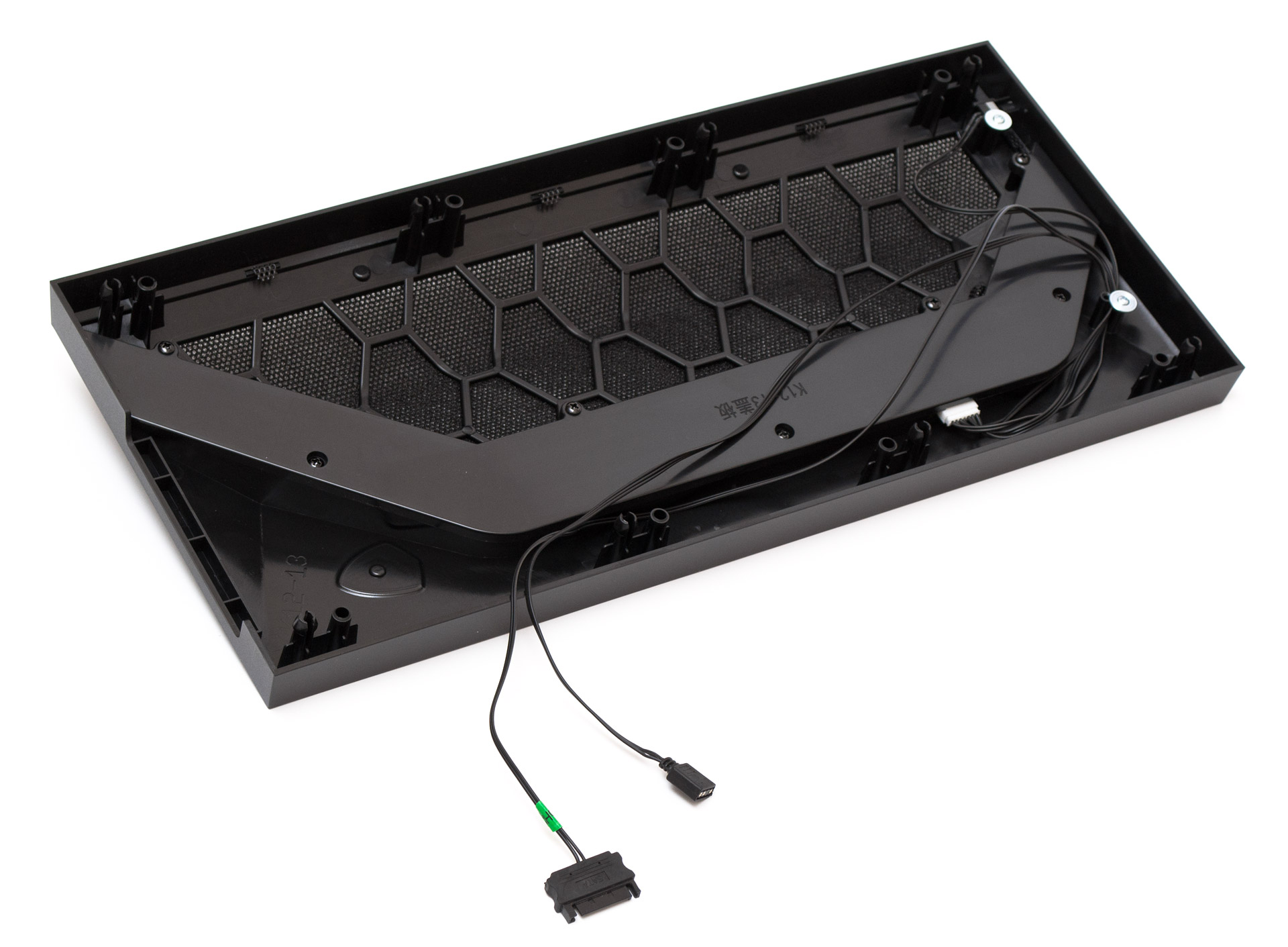

Перед снятием передней панели нужно освободить кабель питания подсветки и ARGB-выход. За металлической решеткой размещен поролоновый пылевой фильтр.

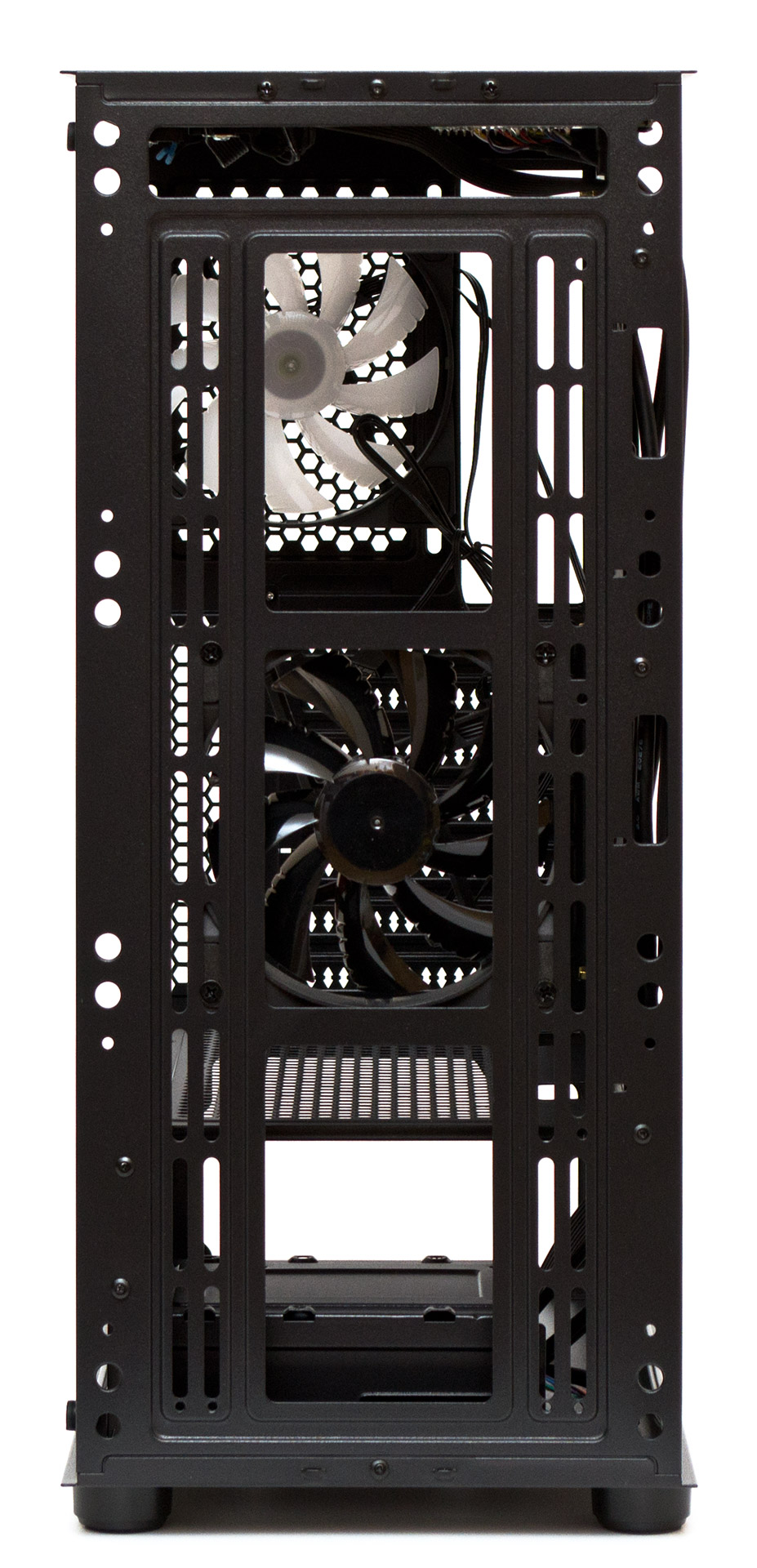

На переднюю панель можно закрепить три 120-мм или два 140-мм вентилятора с внутренней стороны.

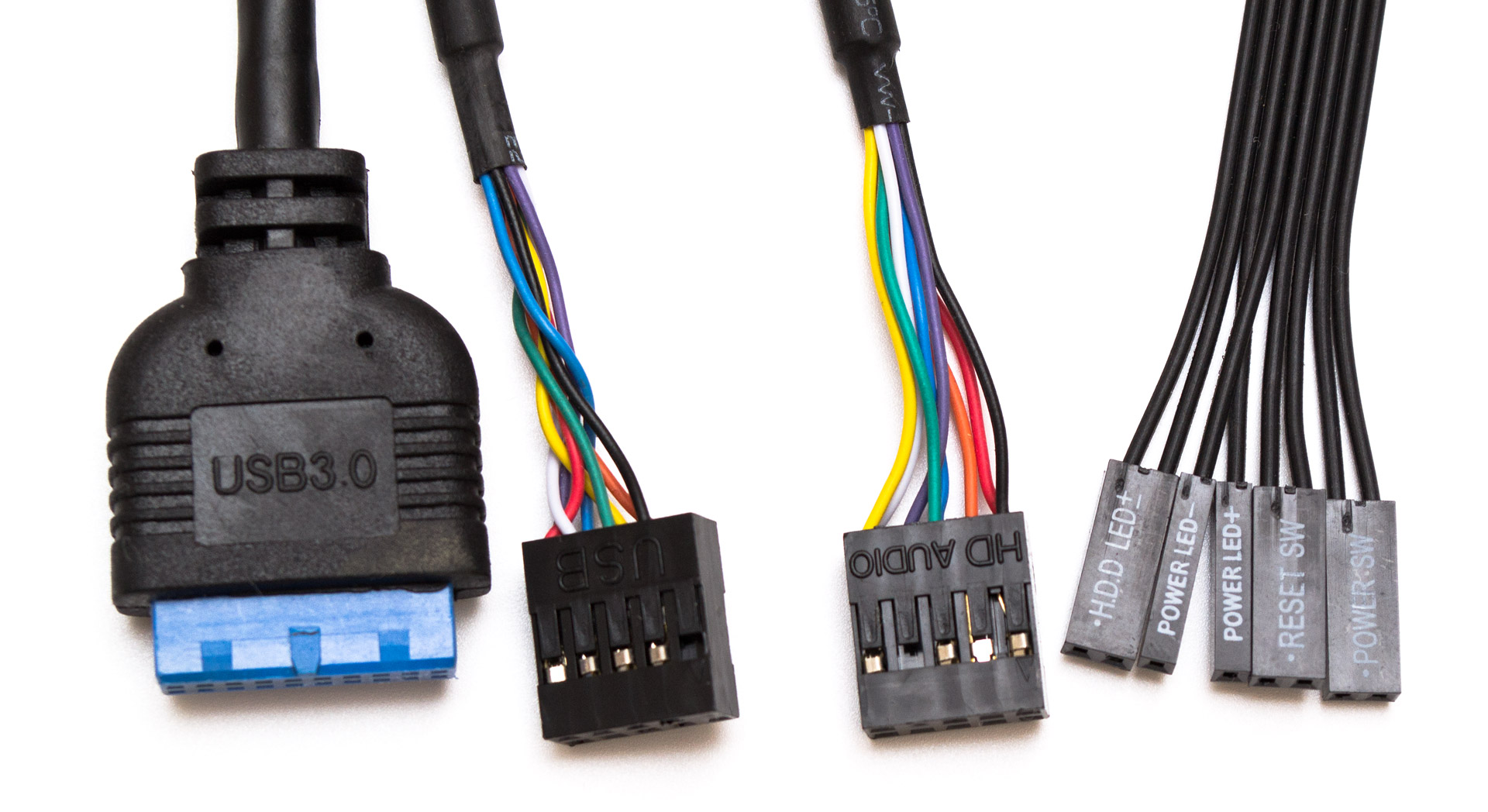

В набор кабелей от корпуса входит одна колодка USB 3.2, разъем USB 2.0, коннектор HD Audio, и четыре пары проводов от кнопок запуска и перезагрузки системы, а также индикатора активности накопителей и питания системы. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.
Перейдем к сборке системы и тепловому тесту.
Сборка
Сборка системы в корпусе MSI MAG Vampiric 100R производится довольно просто. Начинать процесс лучше с установки блока питания, затем жестких дисков. Все остальное ставится без особых проблем. Провода раскладываются слегка тесновато, но если правильно их закрепить, то правая панель закрывается нормально.
Подсветка подчеркивает дизайн передней панели и в целом выглядит нормально. Особенно если дополнить ее светящимися вентиляторами.

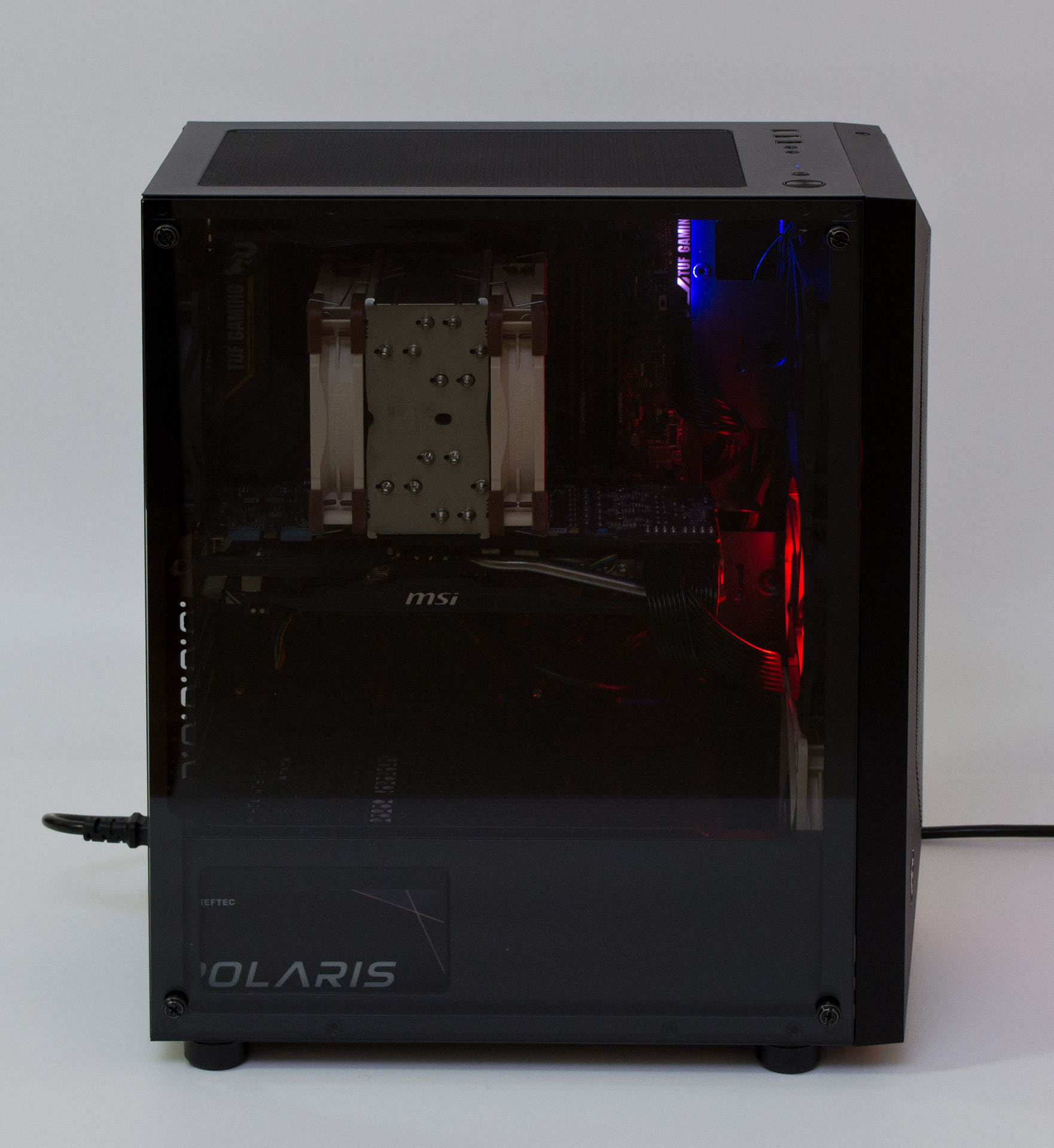

Содержимое системы нормально просматривается через боковое стекло даже при слабом освещении. Но с внутренней подсветкой будет существенно лучше.
Индикаторы утоплены в корпус и при взгляде под углом не слепят глаза. Однако оставляют яркие пятна на потолке во время работы.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе MSI MAG Vampiric 100R использовалась следующая конфигурация:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- дополнительный вентилятор: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 120 мм — Noctua NF-P12, 1300 об/мин;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 414 ватт. Для дополнительного охлаждения под верхнюю панель был установлен один вытяжной 120-мм пропеллер, а за переднюю панель были подвешены два 120-мм нагнетательных вентилятора. Два предустановленных вентилятора мы поменяли местами, чтобы усилить подсветку передней панели. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.
Результаты тестирования
MSI MAG Vampiric 100R имеет среднее качество схемы охлаждения. Особенно с учетом того, что корпус потребуется комплектовать дополнительными вентиляторами. И даже с ними разница по температуре процессора составит четыре градуса, а по видеокарте — шесть градусов относительно открытого стенда. Проигрыш по нагреву памяти тоже равняется пяти градусам. Зато материнская плата охлаждается на один градус лучше, а жесткие диски и вовсе проветриваются с преимуществом в восемь градусов и даже не нагреваются выше температуры простоя в нагрузке. И это не смотря на их тесное положение в окружении из проводов. Наверное, наличие вентиляции в кожухе БП играет тут решающую роль.
Выводы
MSI MAG Vampiric 100R является средним по все параметрам корпусом. В нем можно разместить стандартные по габаритам компоненты — никаких длинных БП, высоких кулеров и огромных видеокарт. Здесь нормальный уровень вентиляции, но требующий установки дополнительных пропеллеров. Его хватит на систему со средним уровнем тепловыделения. Корпус занимает ценовую категорию ниже среднего уровня. Внешний дизайн с учетом подсветки и бокового стекла выглядит неплохо. В общем, все более-менее сбалансированно.
Вопиющих недостатков в данном шасси нет. А те, что есть, проистекают из общего невысокого бюджета конструкции — тонкий металл, простенькие пылевые фильтры, отсутствие некоторых приятных мелочей.
MSI MAG Vampiric 100R по большому счету является нормальным шасси, который может привлечь не только фанатов бренда. С другой стороны, в данной ценовой категории, у него есть много достойных конкурентов. Потому основным критерием выбора того, или иного продукта тут будет не столько качество, цена или возможности продукта, сколько личный вкус покупателя.
