Внутреннее устройство
Корпус MSI MPG Gungnir 300R Airflow поддерживает в вертикальном положении материнские платы формата E-ATX (280x305 мм), ATX, MicroATX и Mini-ITX. Максимальная измеренная высота охлаждения процессора составляет 185 мм (официально заявлено 175 мм). Допустимая длина для видеокарт практически равна 398 мм во всех слотах при отсутствии передних вентиляторов. Изготовителем заявлена максимальная поддерживаемая длина видеокарты в 340 или 360 мм, в зависимости от положения держателя. Длина блока питания может составлять от 180 до 220 мм максимум в зависимости от расположения корзины накопителей.
Объем пространства под верхней панелью до предела материнской платы составляет 65 мм. Сюда станет три вентилятора типоразмера 120 мм или два вентилятора формата 140 мм или система жидкостного охлаждения формата от 120 до 360 мм. Все посадочные места смещены в сторону от материнской платы, чтобы максимально снизить вероятность конфликта с ней.
Сзади для вытяжки воздуха из корпуса закреплен 120-мм вентилятор. Все слоты расширения фиксируются обычными винтами.
Вентилятор имеет подсветку ARGB и девять прямых лопастей, с углами наклона, рассчитанными на увеличение объема воздушного потока. Максимальная скорость пропеллера составляет около 1000 об/мин и управляется ШИМ. Тип подшипника неизвестен. Питание осуществляется через кабель на четыре контакта. Подсветка управляется через разъем +5VDG (мама), который имеет и сквозной удлинитель типа папа, прикрытый резиновым колпачком от случайного короткого замыкания.
Чтобы изменить горизонтальное положение видеокарты на вертикальное, нужно выкрутить два винта с накатанной головкой, которые держат рамку, и выдернуть ее из четырех пазов.

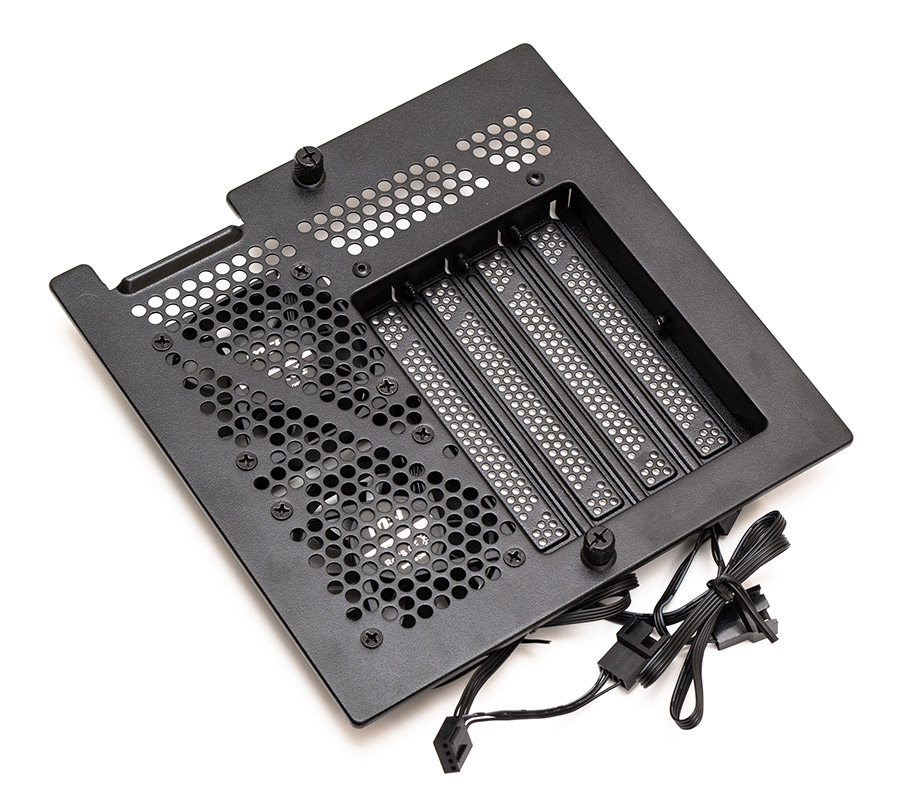

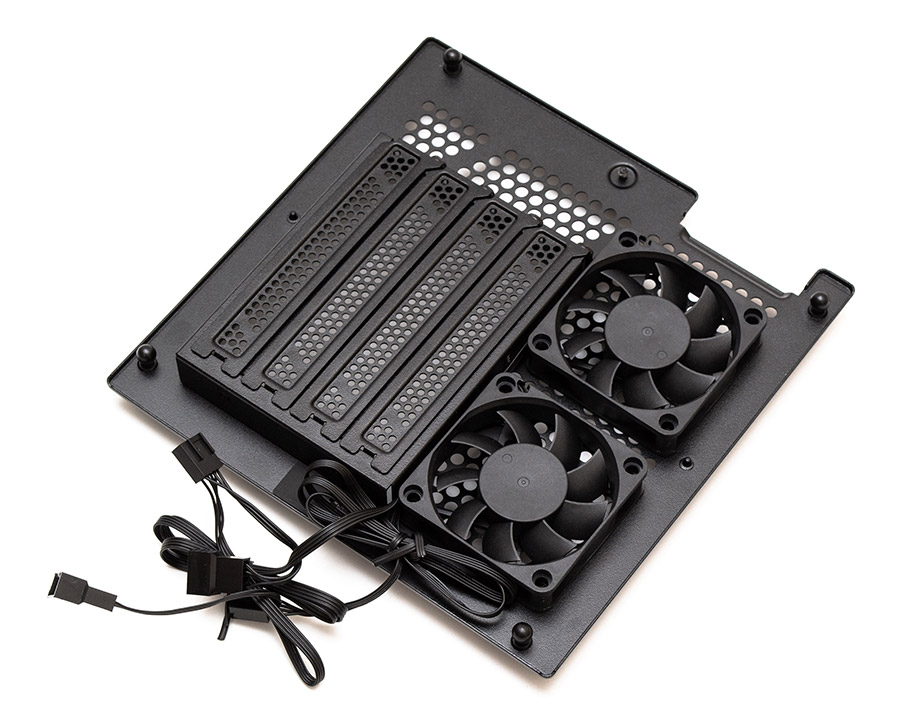

Вертикальная рамка имеет всего четыре слота PCI, которые также держатся на обычных винтах. А еще на ней установлены два вытяжных 60-мм вентилятора толщиной в 15 мм.
Вентиляторы имеют скорость 2200 об/мин, работают достаточно тихо и подключаются через ШИМ разъем на четыре контакта. Есть на них и сквозной разъем, для подключения второго или последующих пропеллеров параллельно.
Процесс установки рамки очень прост. Прикрепите на место и закрутите два винта, закрепленных на самой рамке.
Изнутри смотрится так. Остается только установить шлейф удлинителя.
Который будет крепиться на две длинные опоры.
Нижняя часть корпуса закрыта вентилируемым декоративным кожухом. Сверху на нем есть решетка почти во всю длину, куда длинными винтами можно закрепить два 120-мм вентилятора. Ближе к поддону присутствуют два больших отверстия для прокладки кабелей. Еще сюда можно закрепить два лотка для 2,5" накопителей, сняв их сзади. Передний вырез под вентиляторы имеет глубину в 62 мм. А еще впереди находится модный держатель под видеокарты со встроенной ARGB подсветкой в верхней части. Его можно двигать как по длине, так и в глубину, зависимо от габаритов видеокарты.
Чтобы передвинуть держатель, нужно снять магнитную накладку с винта, выкрутить его, приподняв маленькую ручку, поднять нижнюю часть, затем достать заднюю и переместить на новую позицию.
Собирается все в обратном порядке. Минимальная длина видеокарты, которую может поддерживать эта подпорка — 230 мм. В правую сторону она двигается еще на 80 мм. Выше находится еще один винт с накатанной головкой, фиксирующий смещение подпорки в глубину.
На вертикальной планке есть два Г-образных держателя. Их нужно сложить, чтобы подвинуть вверх или вниз, подстраивая под необходимую высоту.
На вертикальную планку, закрывающую отверстие для прокладки кабелей, можно подвесить дополнительный вентилятор формата 80 или 120 мм.
Возвратный шарнир для этого выглядит так. К вентилятору крепится шурупами. Поворот фиксируется двумя винтами с накатанной головкой. Еще два таких винта фиксируют высоту посадки этого устройства в боковой планке.

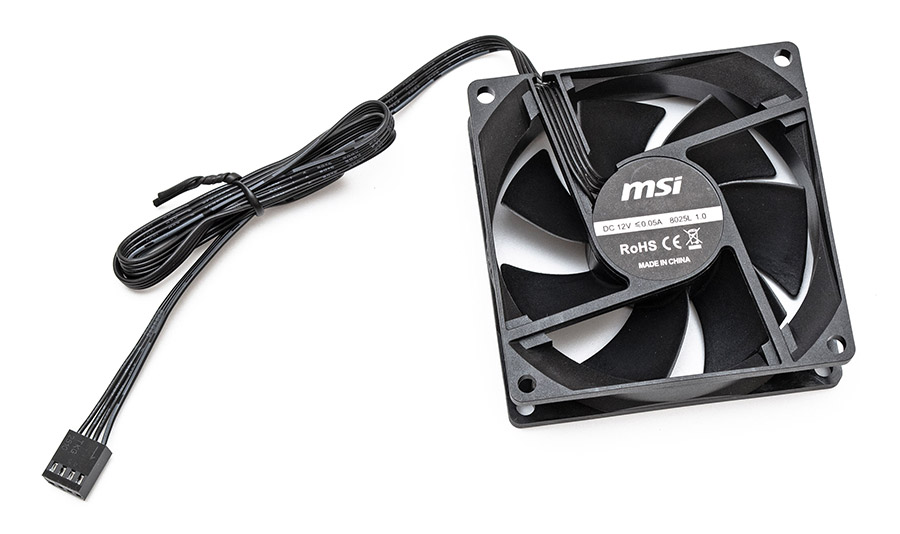

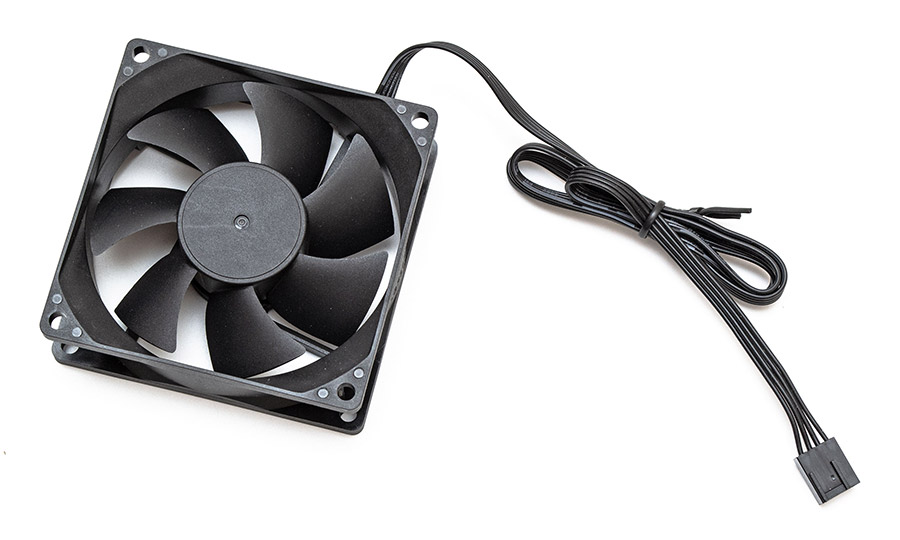

Дополнительный внутренний вентилятор имеет формат 80х80х25 мм. Подключение к питанию осуществляется через разъем на четыре контакта. Скорость измерить не удалось, но, учитывая тихую работу, вряд ли она превышает 1200 об/мин.
Вертикальная крепежная планка также снимается и может быть сдвинута вперед, чтобы высвободить место под габаритные материнские платы. Держится на двух зацепах и трех винтах с накатанной головкой.
Впереди установлено еще три 120-мм вентилятора с ARGB подсветкой той же модели, что и на задней панели. Вместо них можно установить три 140-мм вентилятора или радиатор СЖО.
За поддоном материнской платы этого корпуса имеется запас пространства до боковой панели в 32 мм для укладки кабелей. Есть большой вырез для усилительной пластины процессорного кулера, большое вертикальное и несколько горизонтальных отверстий для протягивания проводов. Крепления для кабельных стяжек рационально распределены по всему поддону. В центре есть большой вертикальный пластиковый канал для укладки кабелей с тремя крупными липкими лентами Velcro. Еще пять таких лент поменьше закреплены в других местах.
Вверху справа закреплена плата контроллера подсветки и вентиляторов. Для подключения управляемой ARGB подсветки сверху имеется шесть разъемов +5VDG. Снизу расположены шесть портов на четыре контакта для подключения вентиляторов. Слева есть разъем на два контакта для переключения подсветки, ниже него — выход провода для управления вентиляторами на материнскую плату. Справа подключен кабель питания.
Для подключения передних вентиляторов к белому порту используется разветвитель питания и три линии.
Среди проводов контроллера есть разъем питания SATA Power, подключение управления скоростью вентиляторов к материнской плате и разъем для подключения управления подсветкой.
Для двух 2,5" накопителей есть съемные лотки снизу в центре сзади. Каждый держится на одном винте с накатанной головкой.
Еще два таких же лотка находятся в передней части поддона.
Корзина для двух 3,5" накопителей расположена снизу впереди. Она не снимается, но ее можно двигать по специальным рельсам вперед и назад, всего на три возможные позиции. Фиксация на месте происходит винтом с накатанной головкой, который находится с правой стороны. В передней позиции перед корзиной есть 29 мм пространства, а сзади — 275 мм. В средней позиции 63 мм спереди и 260 сзади. Если корзина отодвинута назад, то впереди появляется запас в 95 мм, а сзади остается 230 мм от стенки к стенке, без учета места под винт.
В пластиковый лоток винтами можно закрепить один 2,5” накопитель или пластиковыми фиксаторами один 3,5” накопитель. Вибрационные демпферы для них не предусмотрены.
Для блока питания сзади снизу есть четыре демпфера вибрации. Еще один большой демпфер закреплен на боковой стенке. Длина блока питания может составлять от 180 до 220 мм максимум, в зависимости от положения корзины накопителей.
Фронтальная панель легко снимается. Достаточно потянуть за углубление снизу.
Передняя панель не имеет никаких помех для движения воздуха. Все вентиляторы закреплены в отдельной рамке, которая удобно снимается.
Чтобы снять рамку, нужно выкрутить два винта с накатанной головкой сверху, поднять ее вверх и потянуть на себя.
Среди кабелей корпуса есть колодка USB 3.2, разъем USB Type-C, колодка HD Audio, одна общая колодка от кнопок и индикаторов передней панели и кабель переключателя подсветки.
Перейдем к сборке системы и температурному тесту.
