Внутреннее устройство

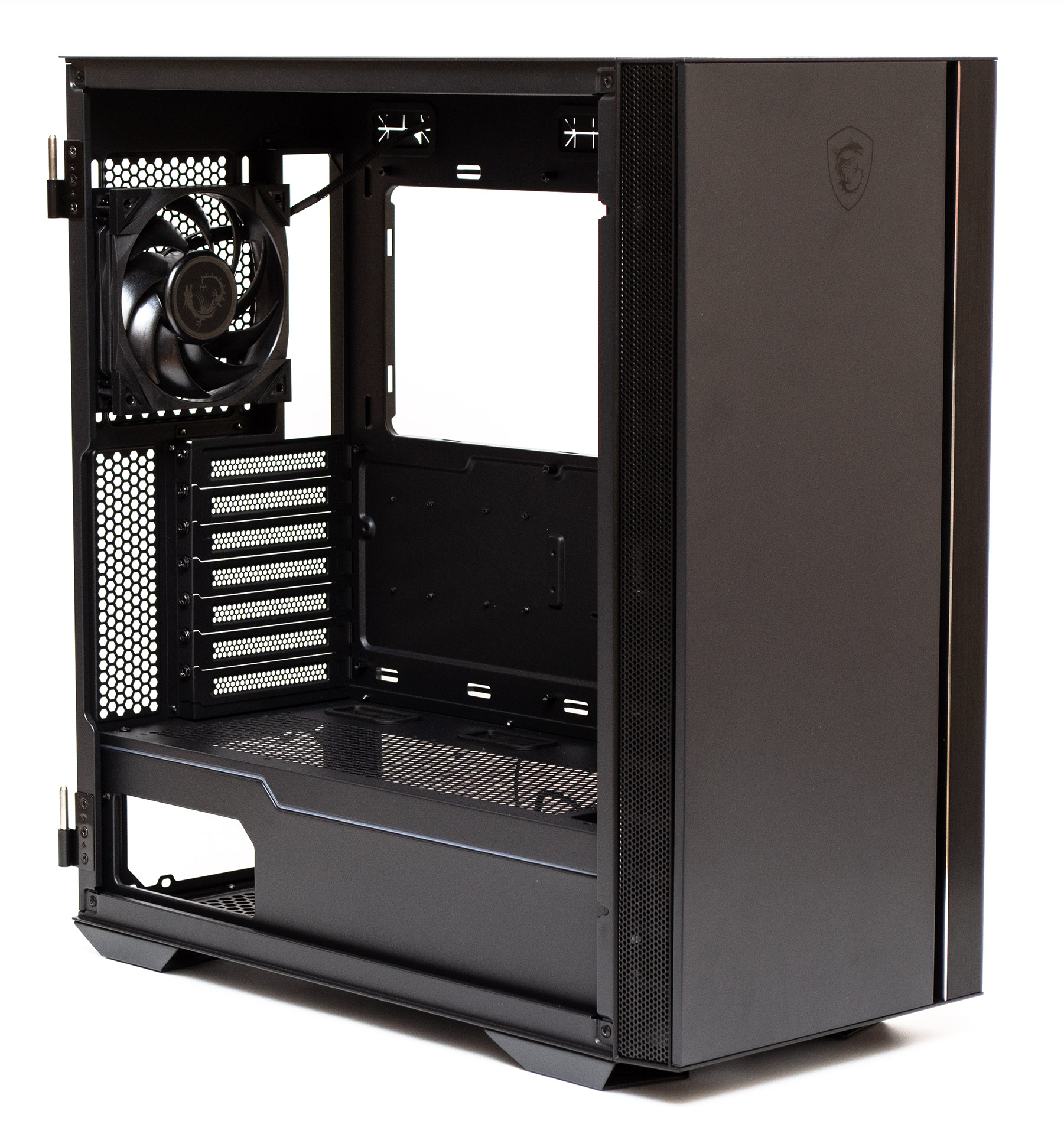

Корпус MSI MPG Quietude 100S поддерживает установку в вертикальном положении материнских плат формата E-ATX (с полноценной длиной 330 мм), ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера составляет 175 мм. Максимальная длина плат расширения во всех слотах заявлена на отметке 380 мм, но по факту есть чистыми 400 мм, без учета передних вентиляторов. Допустимая длина блока питания составляет от 180 до 220 мм, в зависимости от положения корзины накопителей.

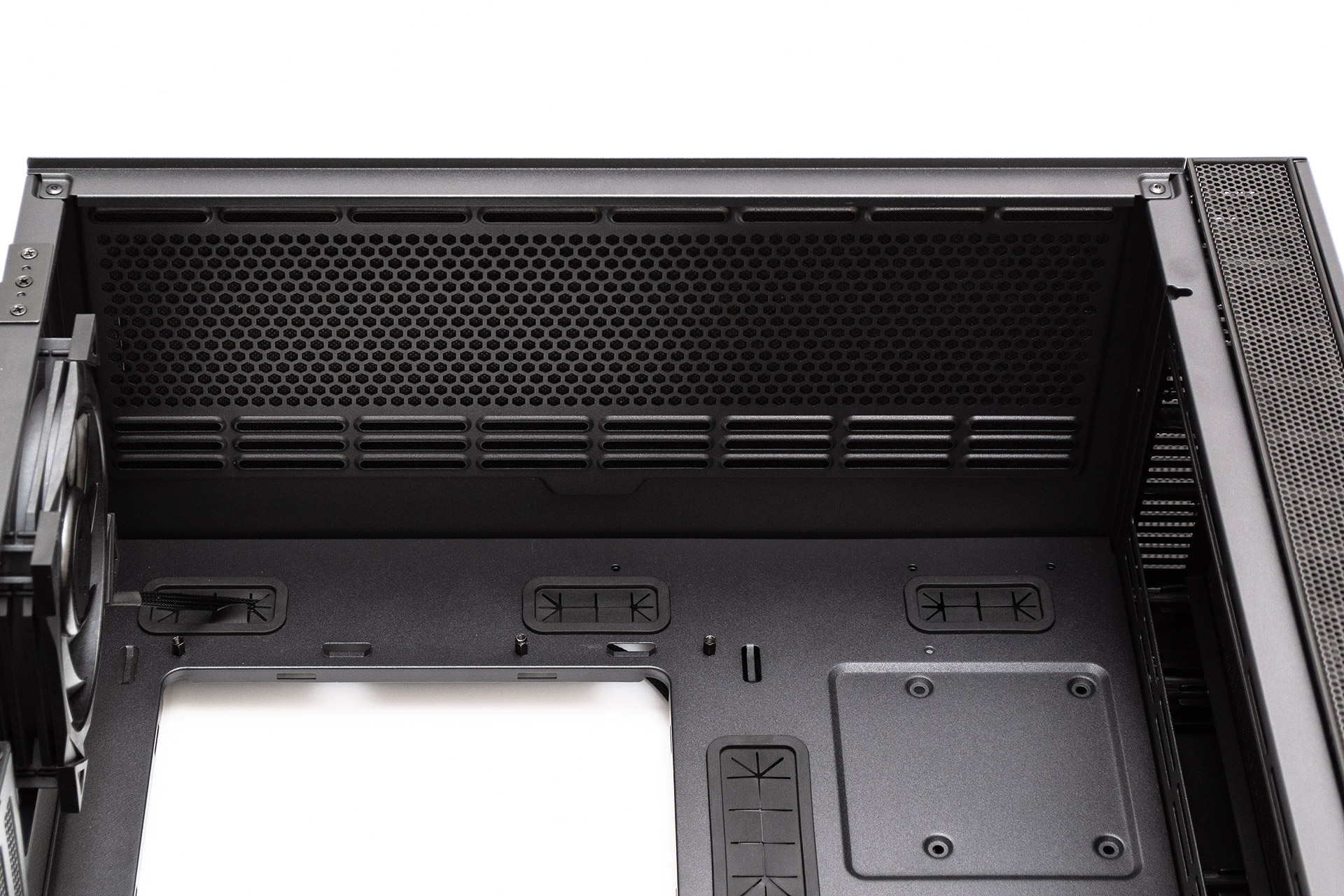

Запас пространства под верхней панелью до кромки материнской платы равен 55 мм. Сюда можно поставить три 120-мм или два 140-мм вентилятора, либо радиаторы СЖО формата 240, 280 или 360 мм. Посадочные отверстия для них 240-мм и 360-мм моделей смещены в сторону левой панели.

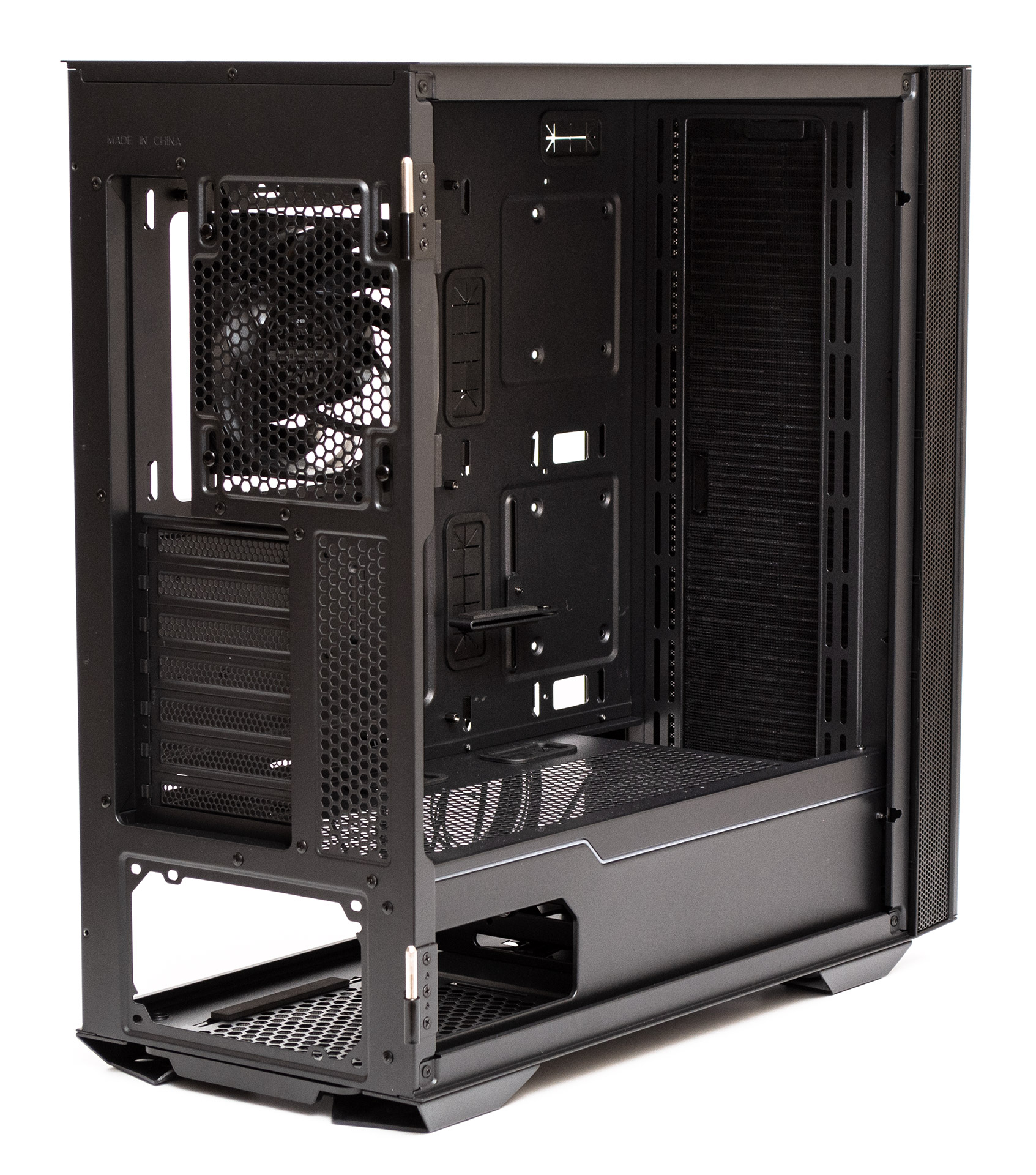

На задней панели предустановлен на вытяжку 120-мм вентилятор. Примечательно то, что он закреплен не обычными шурупами, а специальными заклепками через резиновые прокладки, для лучшей изоляции от вибраций. Все семь заглушек слотов расширения крепятся обычными винтами.

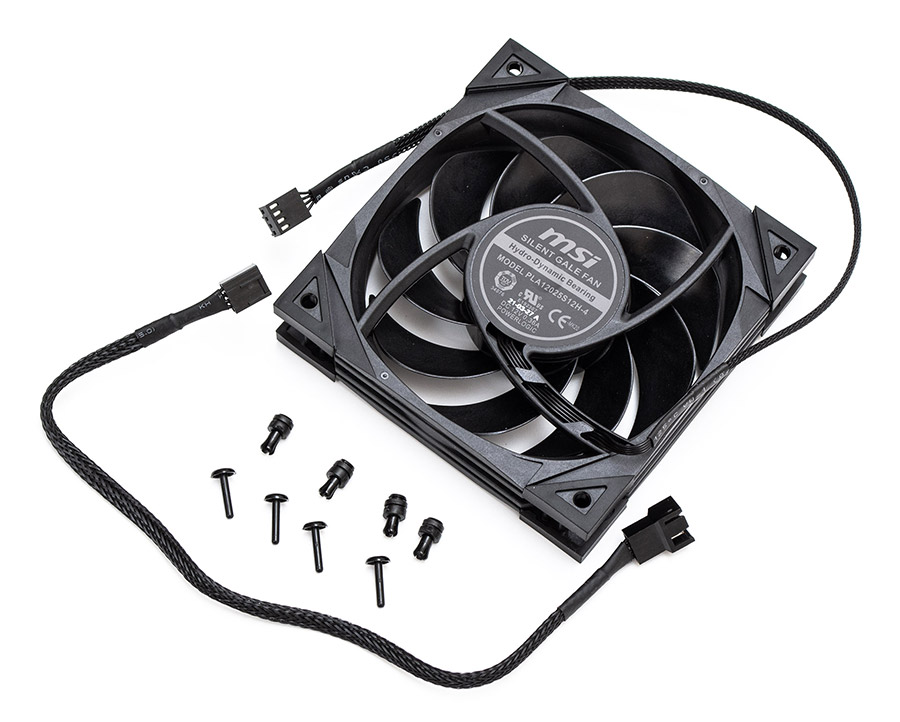

Предустановленный вентилятор называется MSI MEG Silent Gale P12. С техническими характеристиками и особенностями данной модели можно познакомиться по ссылке. Судя по маркировке, он представляет собой продукт Powerlogic. Если вкратце описать пропеллер, то он имеет гидродинамический подшипник и крыльчатку с девятью сильно загнутыми лопастями. По углам рамки с обеих сторон есть резиновые прокладки. Диапазон скоростей составляет от 0 до 2000 об/мин и управляется при помощи ШИМ. Основной кабель в оплетке с четырехконтактным разъемом имеет длину 350 мм. А дополнительный удлинитель в оплетке добавляет еще 300 мм длины.

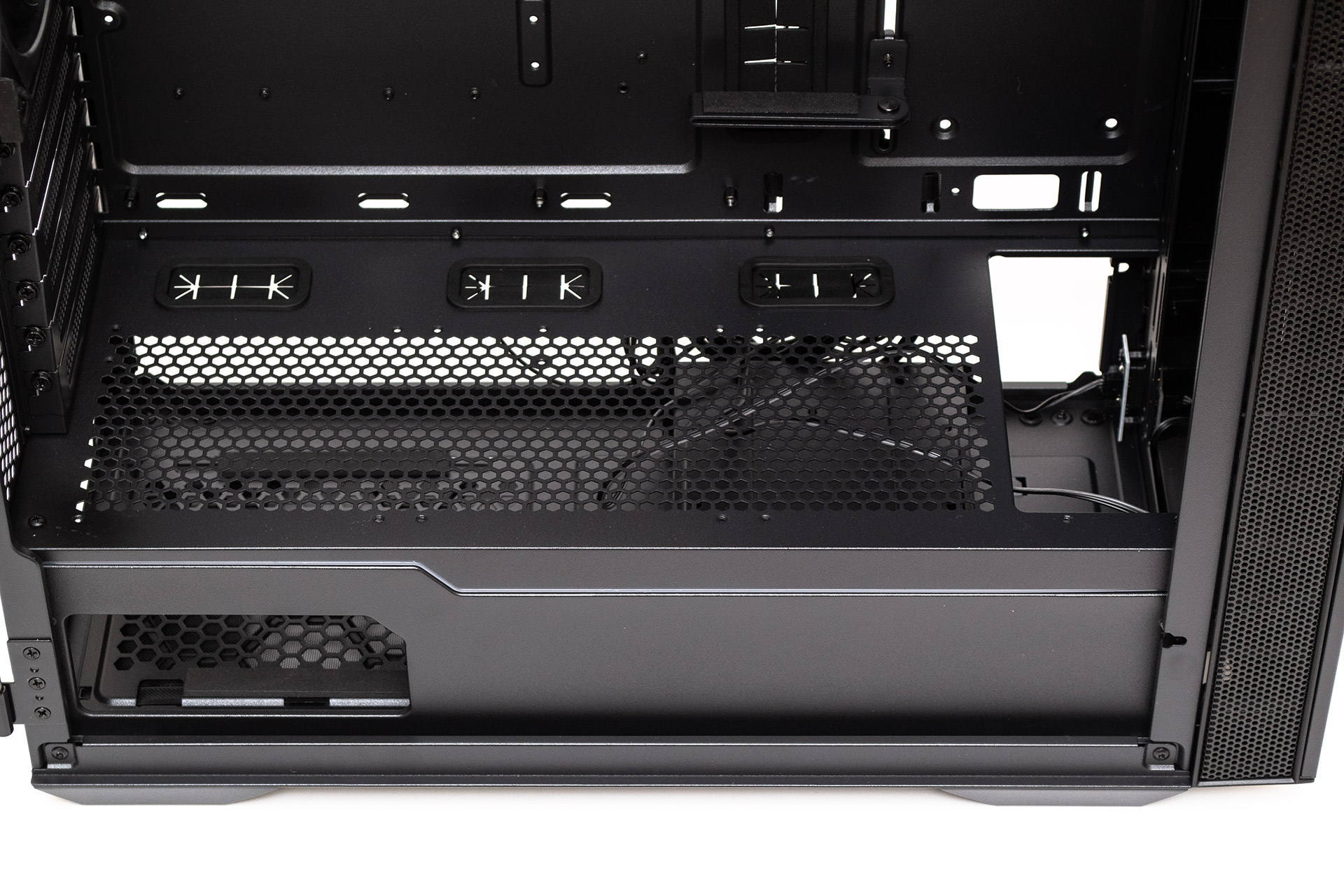

Вся верхняя часть кожуха блока питания перфорирована и даже снабжена не обозначенными в характеристиках шасси посадочными местами под винты для трех 120-мм вентиляторов. Еще здесь есть три отверстия с резиновыми шторками для протяжки проводов и вырез глубиной 65 мм впереди под вентиляторы или радиаторы. На боку сзади есть квадратное смотровое отверстие, через которое можно любоваться наклейкой блока питания. А вдоль всего борта проложена светодиодная ARGB-лента.
На передней панели есть посадочные места для трех 120- или 140-мм вентиляторов. Никакие металлические части здесь не мешают свободному движению воздуха внутрь.

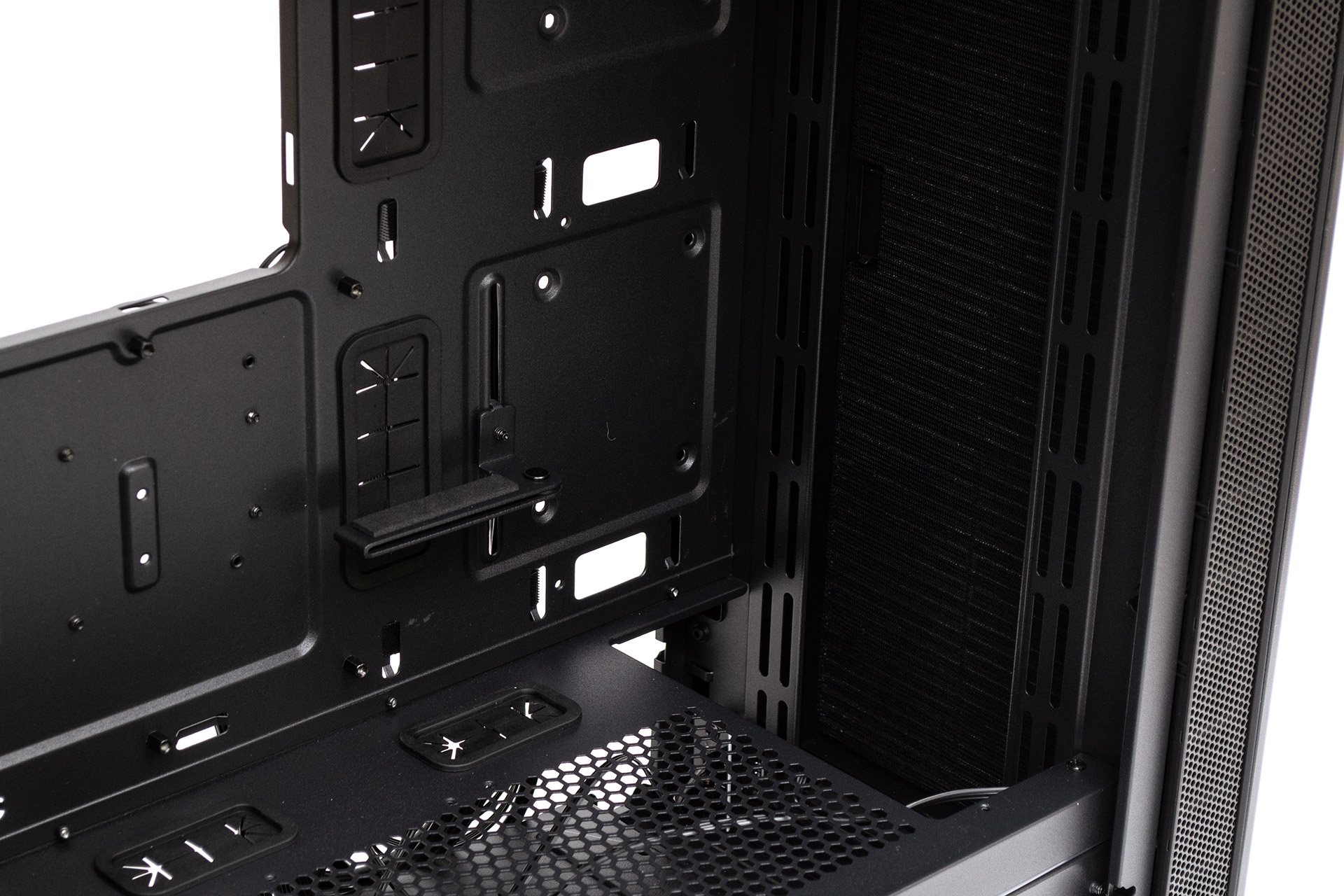

В передней части поддона материнской платы есть два не задокументированных посадочных места под 2,5″ накопители. А еще есть шарнир для поддержки видеокарт в виде подвижной по высоте и углу поворота планке с мягкой прокладкой сверху. Держится планка на одном винте с накатанной головкой, расположенной с обратной стороны поддона. Опора может поддерживать видеокарты длиннее 230 мм в слотах расширения с первого по пятый. Поскольку сама она находится на расстоянии в 290 мм от задней панели, опору придется снять при установке материнских плат формата E-ATX (имеющих ширину 330 мм).

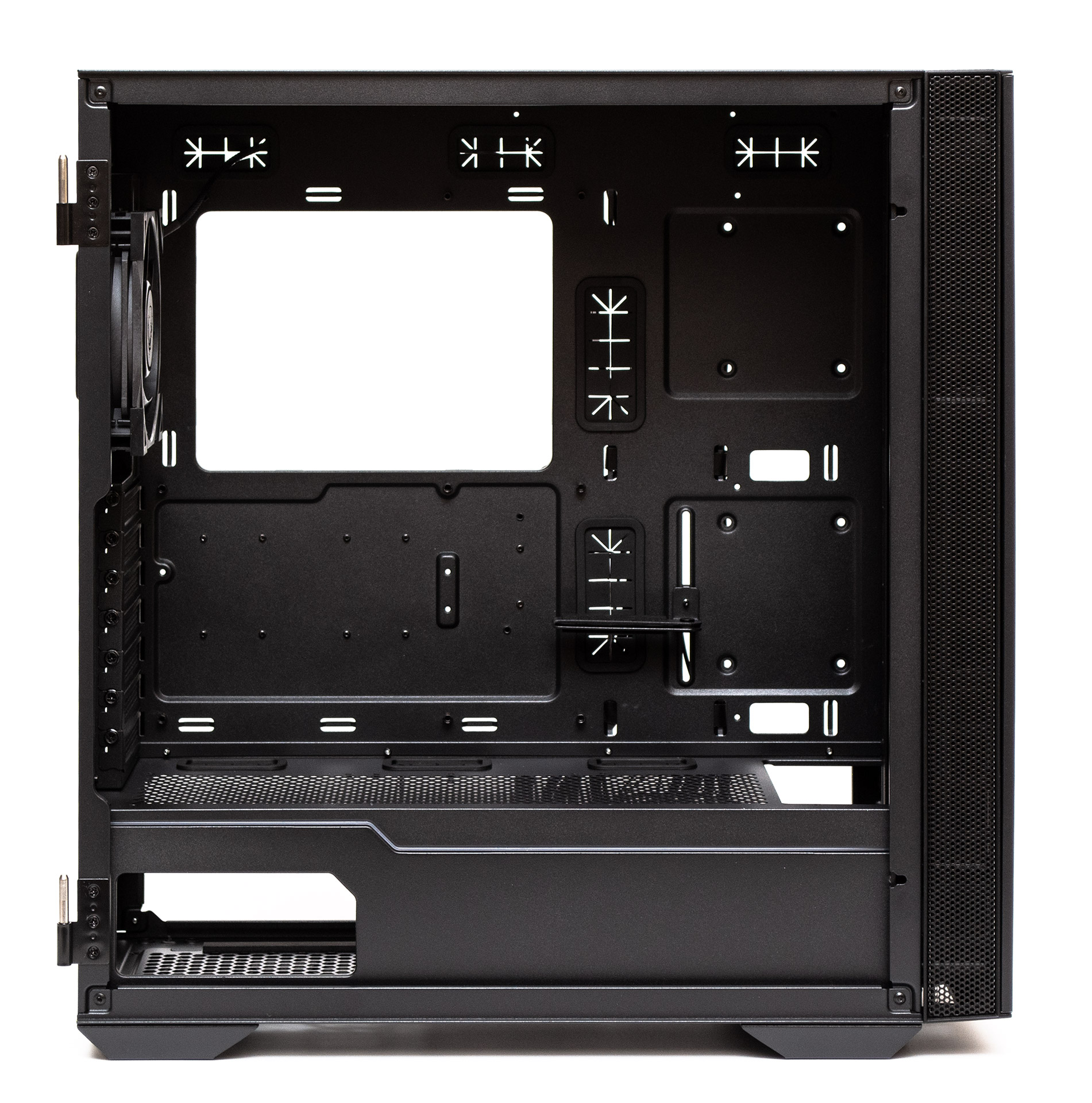

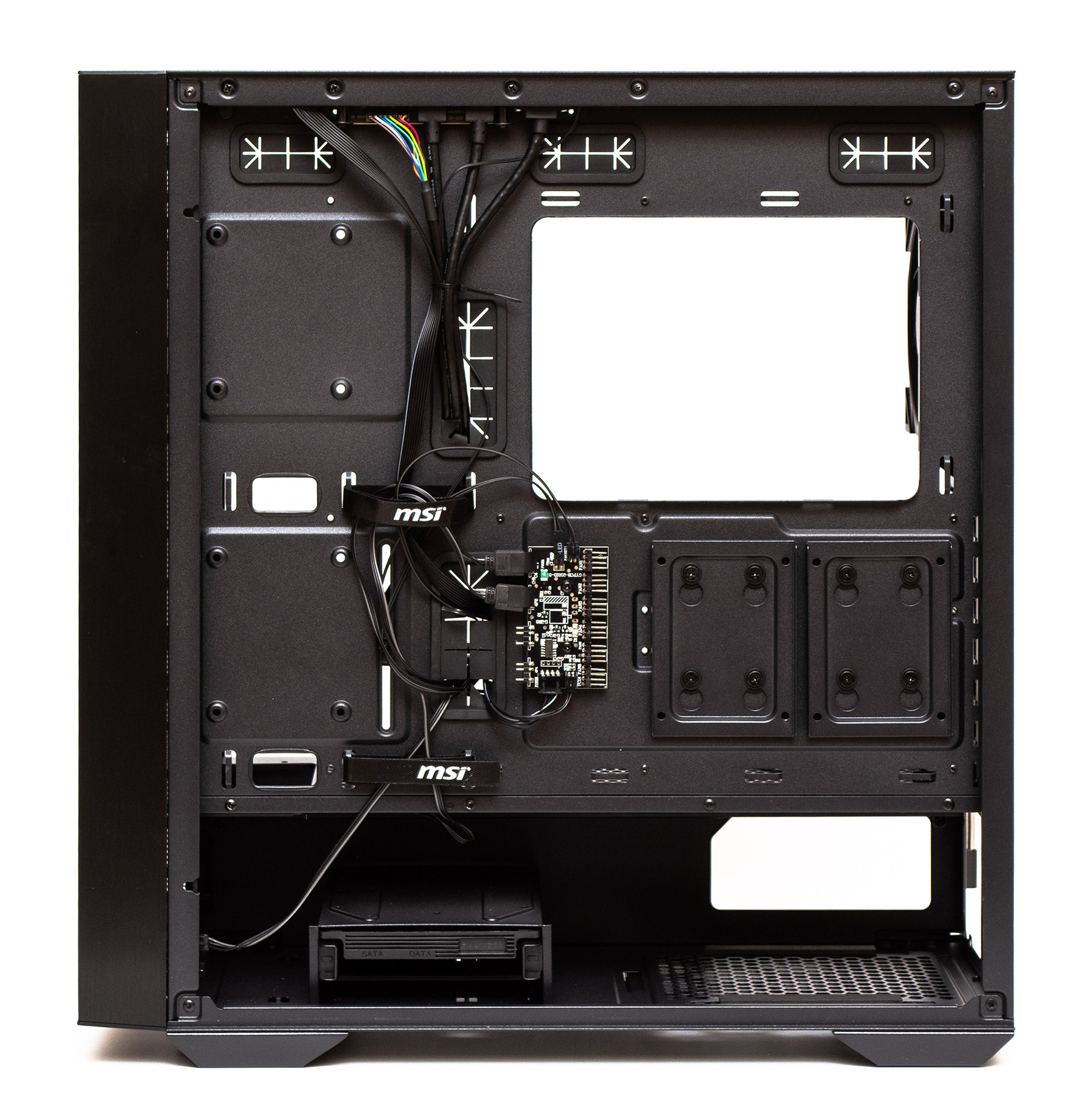

Запас пространства для укладки проводов от поддона материнской платы до боковой панели составляет 23 мм. Для усилительной пластины процессорного кулера есть большой прямоугольный вырез. Для протяжки кабелей предусмотренно пять закрытых резиновыми шторками отверстий в поддоне. Все проушины для кабельных стяжек расположены в правильных местах, а в центральной части имеется две многоразовые стяжки-липучки, что очень удобно.

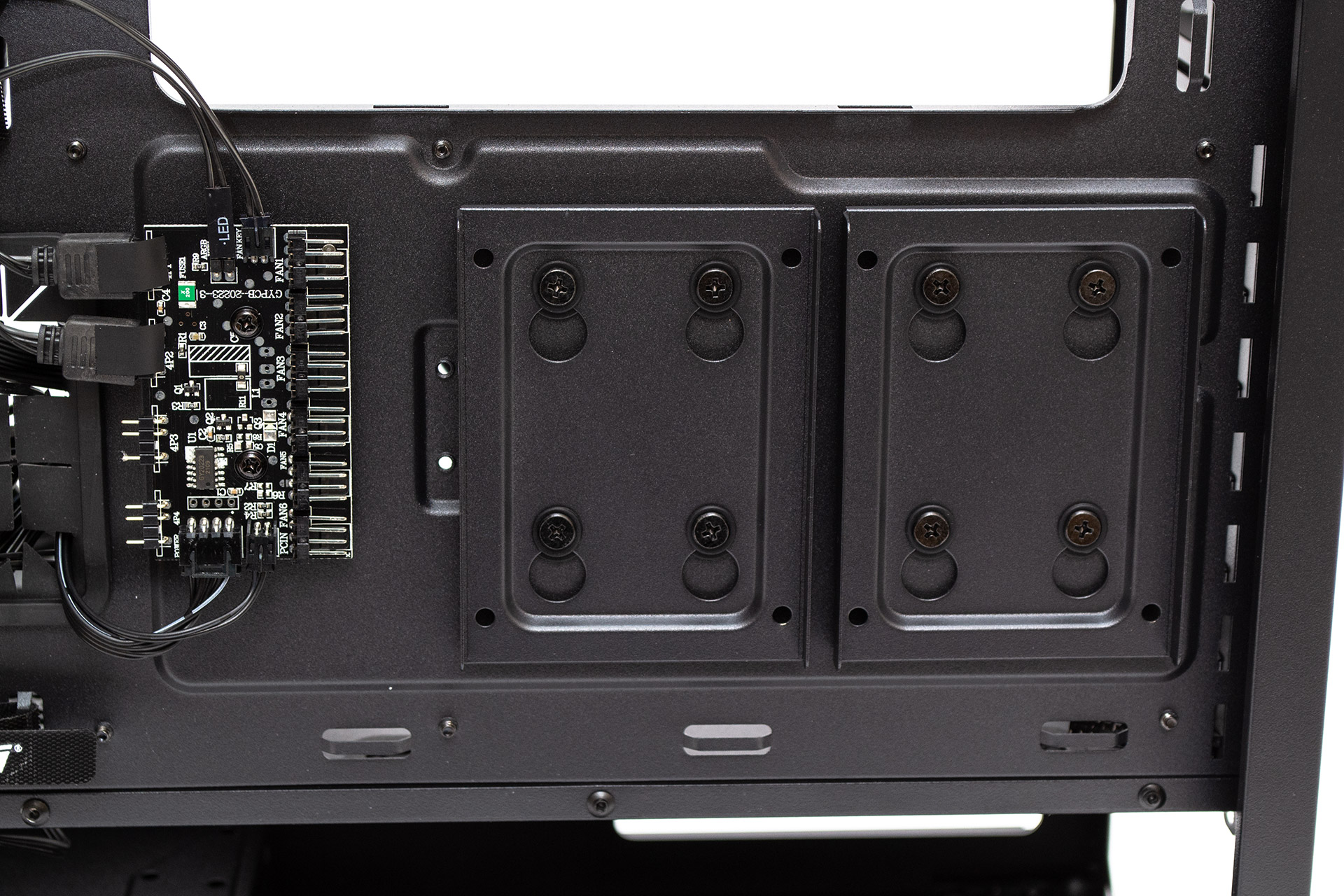

Для двух 2,5″ дисков есть отдельные корзины внизу справа, которые держатся на четырех обрезиненных винтах и просто снимаются по направлению вверх. Слева от них привинчен контроллер подсветки и вентиляторов. Он поддерживает четыре ARGB-устройства с разъемом +5VDG с левой стороны и шесть разъемов на четыре контакта для вентиляторов с правой стороны. Вверху подключены два провода от кнопок управления подсветкой и скоростью вентиляторов. Для пропеллеров есть три режима работы, которые включаются последовательным нажатием на клавишу FAN. Это полное отключение, 70% скорости и 100% скорости. Поскольку управление возможно только с помощью ШИМ, при подключении трехконтактных вентиляторов они будут постоянно вращаться с максимальной скоростью.

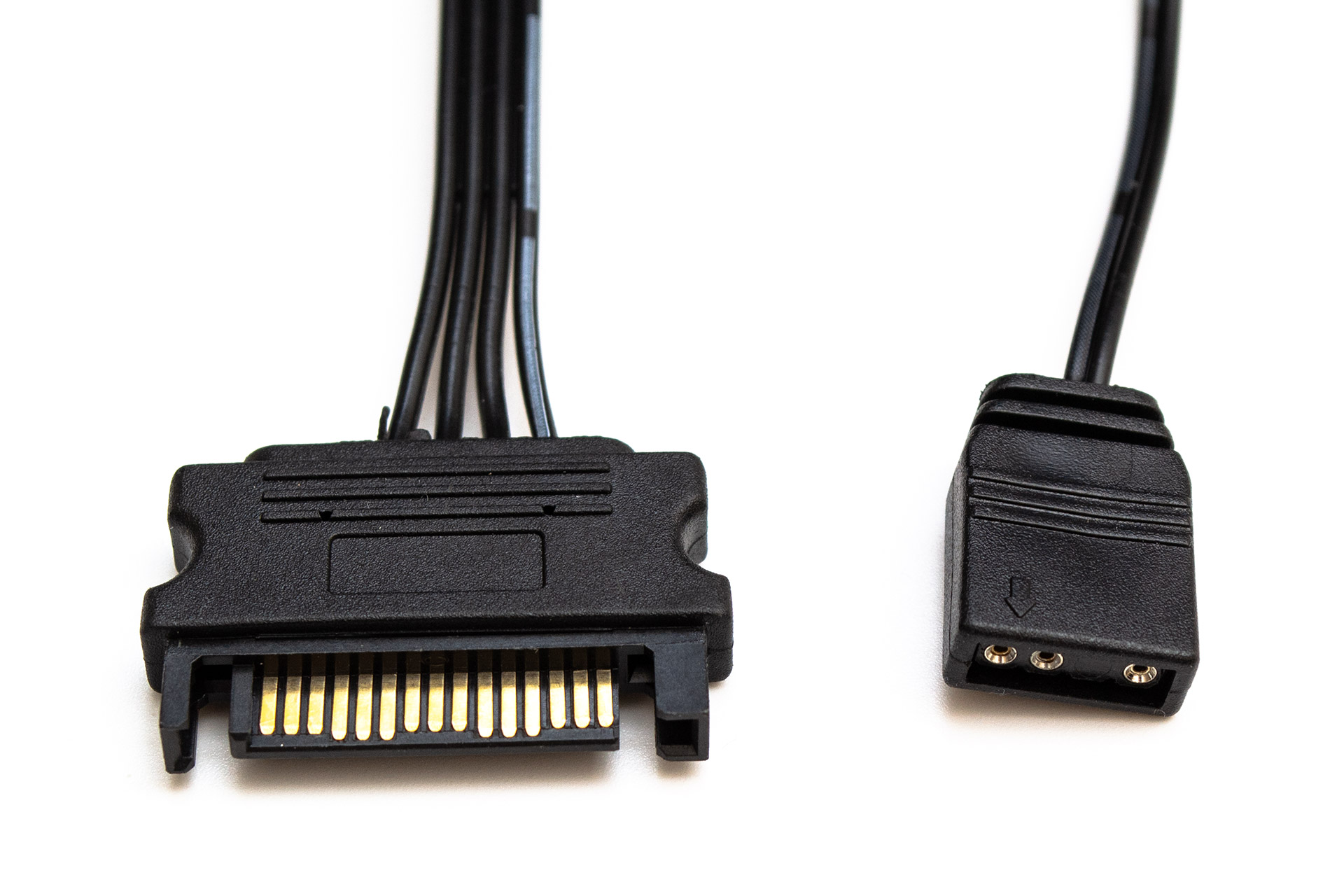

Снизу из контроллера выходит разъем SATA Power для подключения питания и +5VDG контакт для синхронизации управления подсветкой с материнской платой.

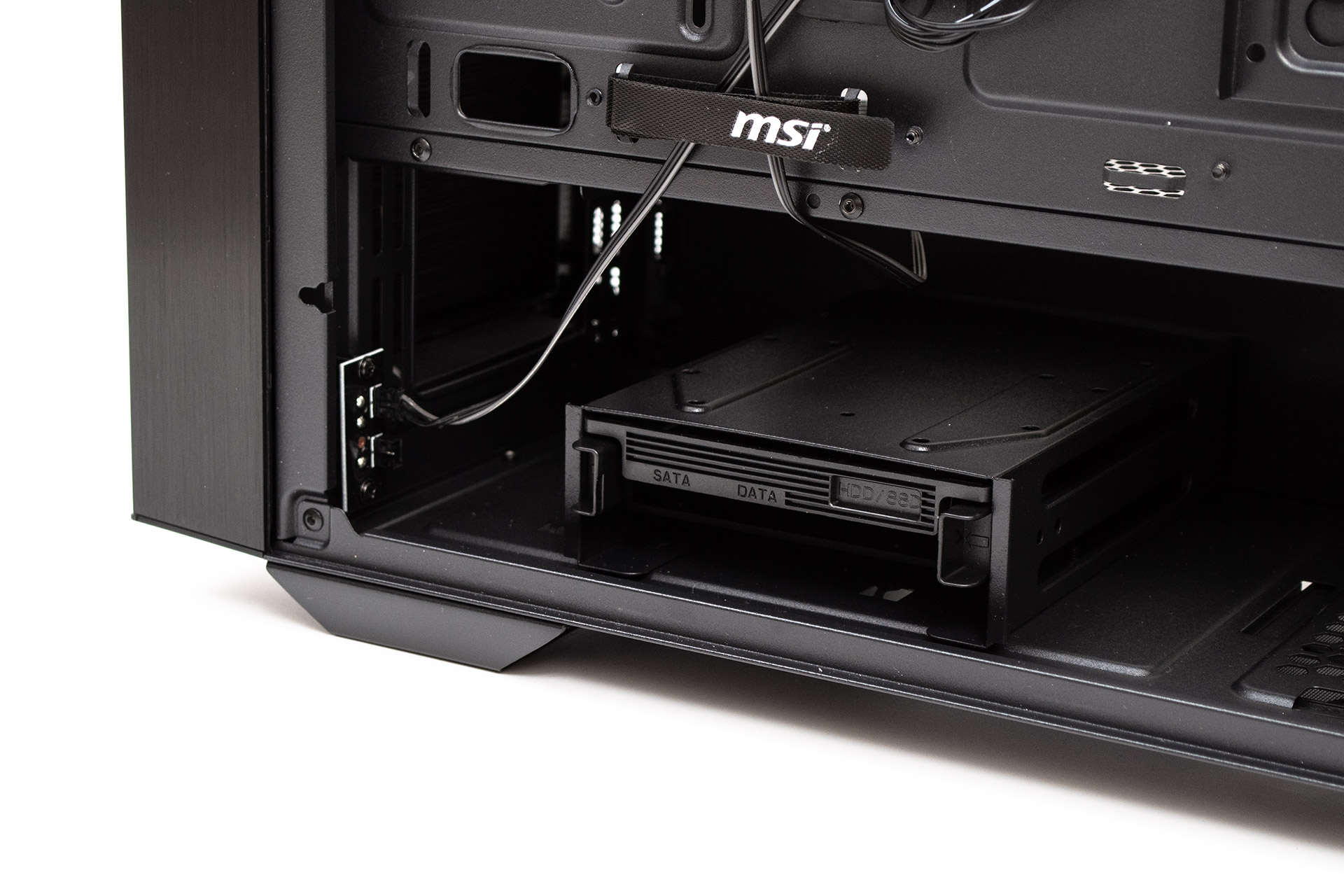

Корзина для двух 3,5″ или 2,5″ дисков держится на четырех зацепах и двух винтах со стороны нижней панели. Ее можно сдвинуть вперед, оставив 40 мм запаса пространства под вентиляторы и 255 мм под блок питания, либо назад — 65 мм под пропеллеры и 225 мм для БП. За корзиной можно найти кабель от подсветки кожуха БП, а перед ней есть плата с кабелем питания подсветки передней панели.

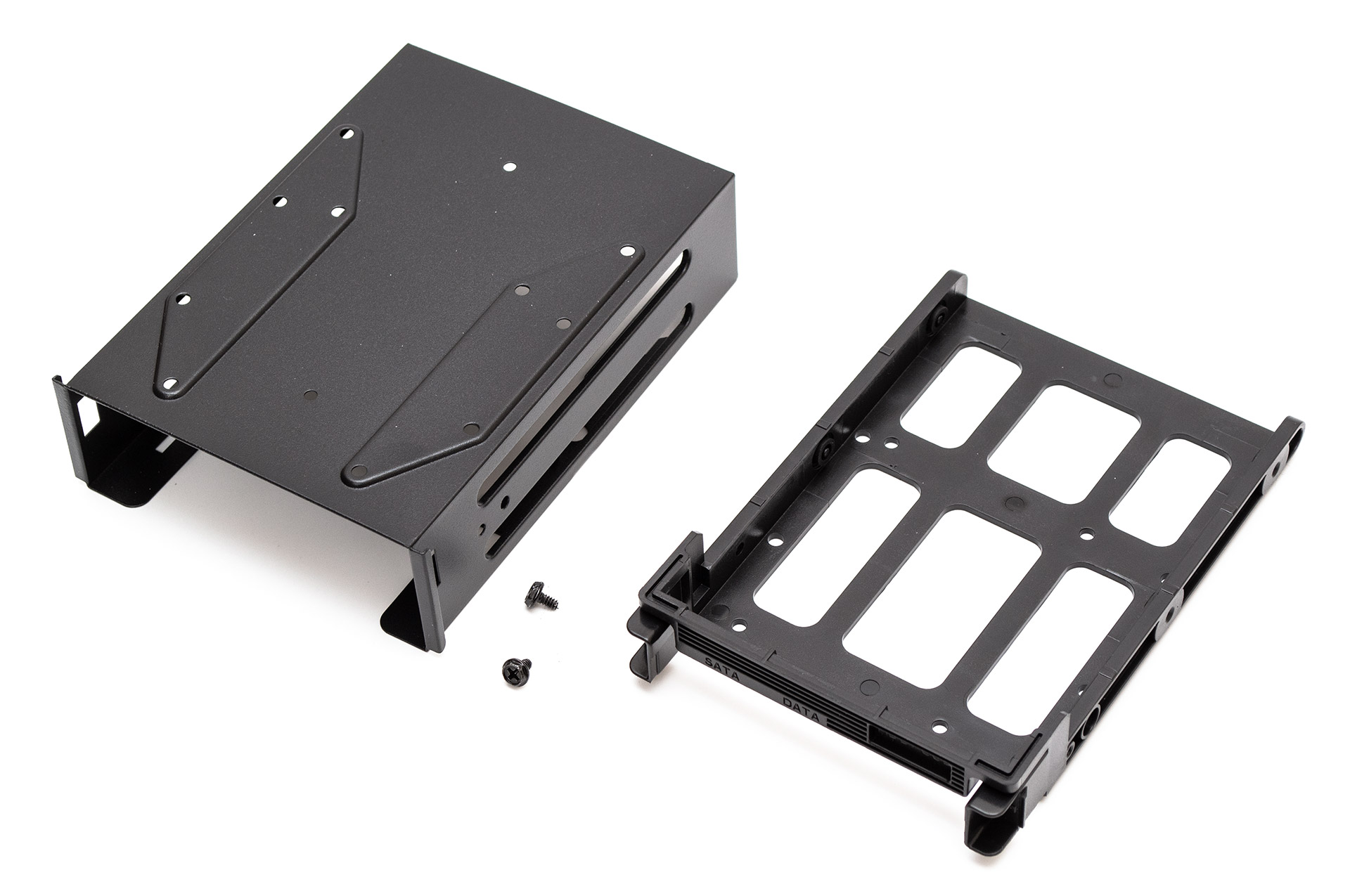

На корзину сверху можно винтами зафиксировать один 3,5″ или 2,5″ накопитель. В съемный пластиковый лоток 2,5″ диск тоже ставится при помощи винтов, а 3,5″ жесткий диск просто вставляется в демпферы вибрации по бокам.

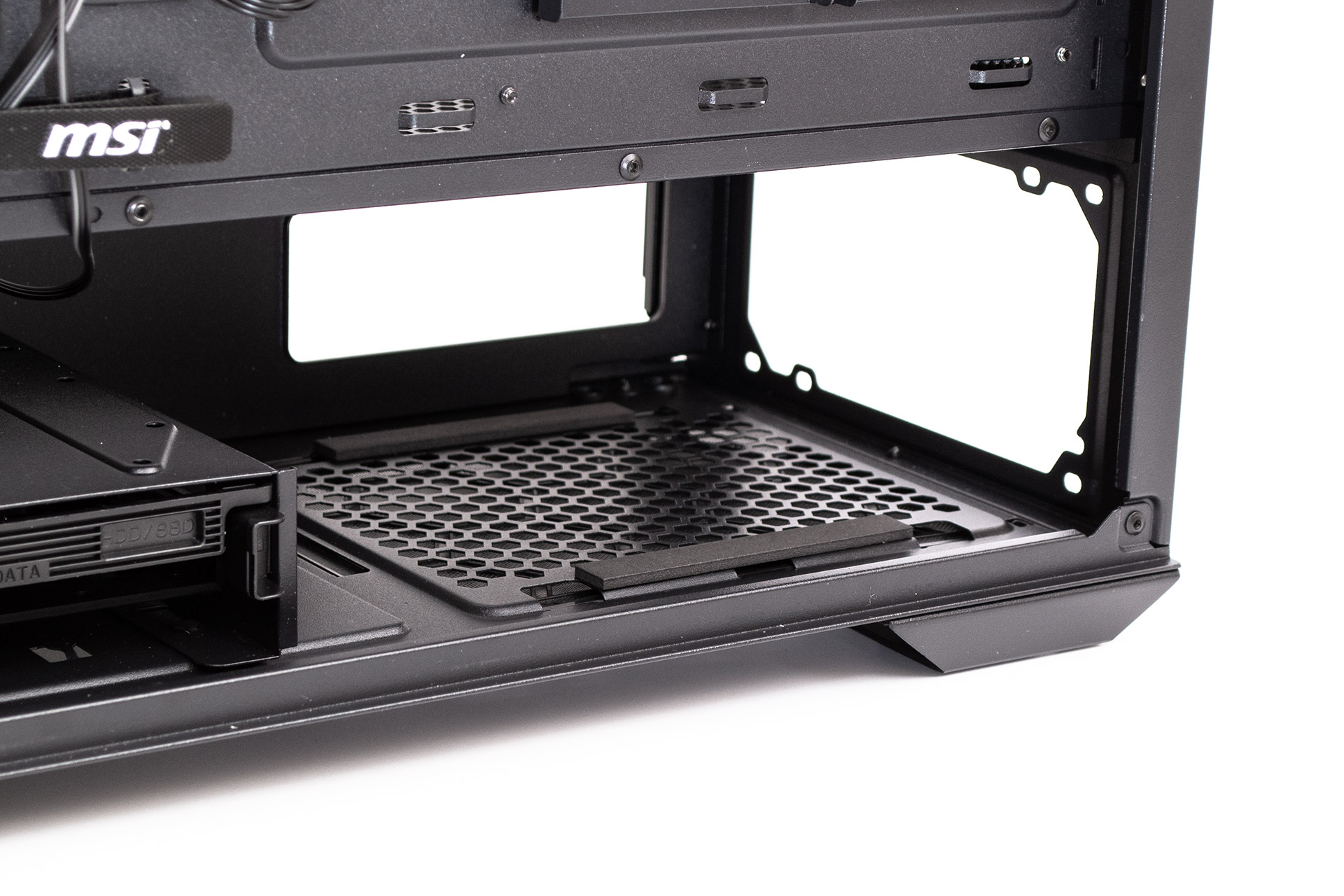

Для блока питания предусмотрены две крупные мягкие резиновые прокладки снизу. Если БП не слишком длинный, его можно поставить, не снимая корзину накопителей.

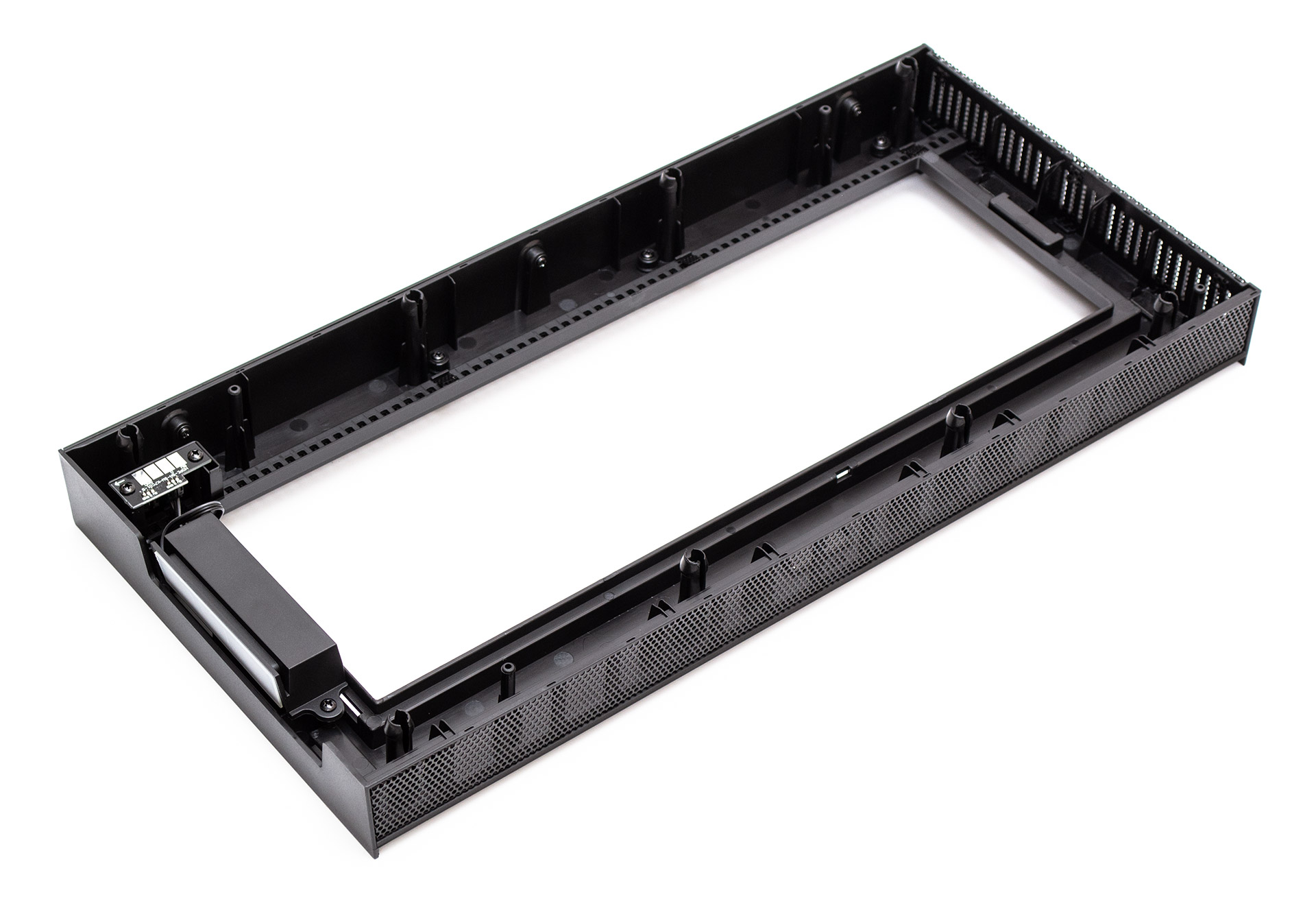

Передняя панель снимается очень легко, достаточно потянуть за выступ снизу. Никакие провода к ней подключены. В нижней части панели встроен элемент подсветки и контактная площадка от него.

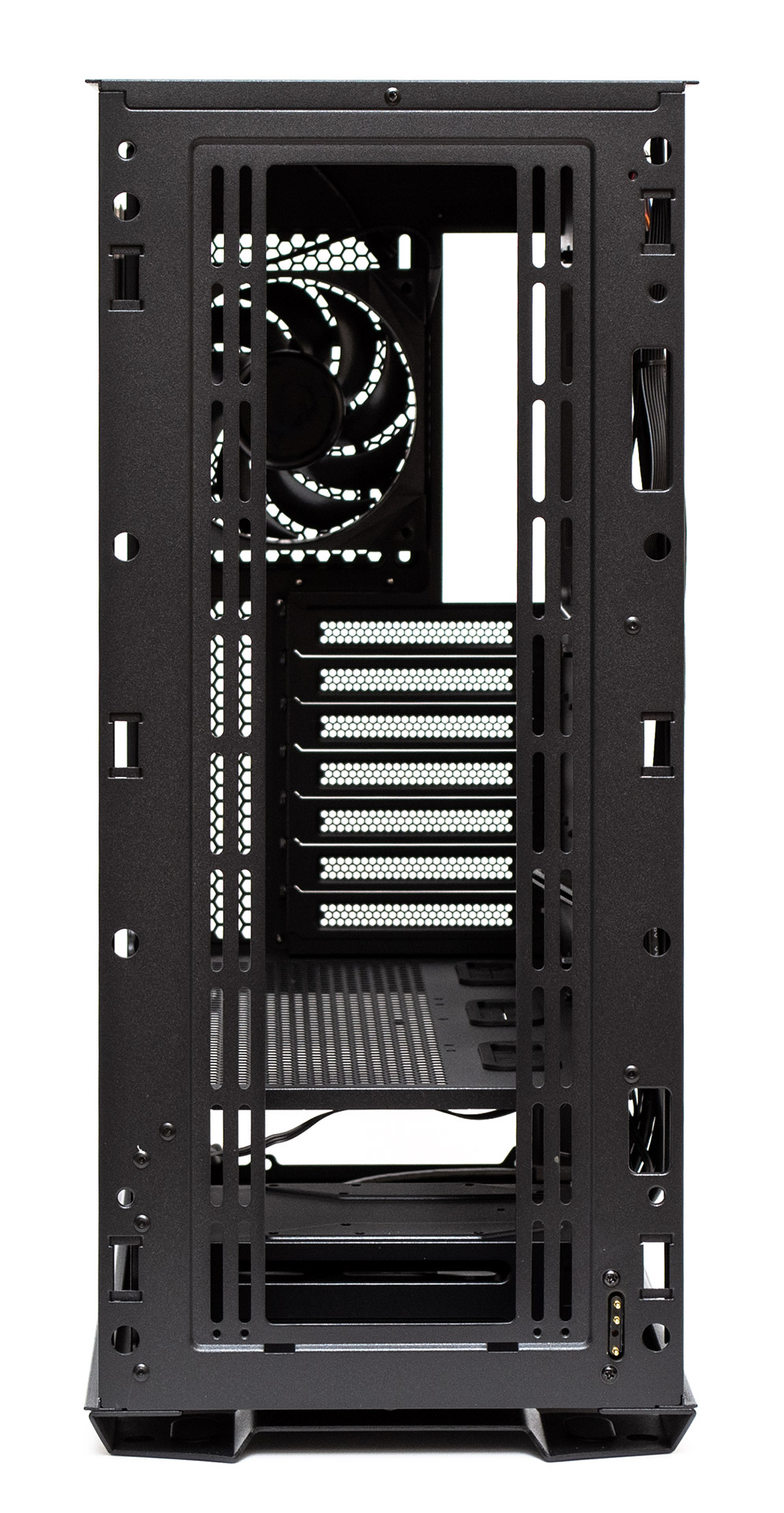

Так выглядит фронтальная металлическая часть корпуса без пластикового обвеса.

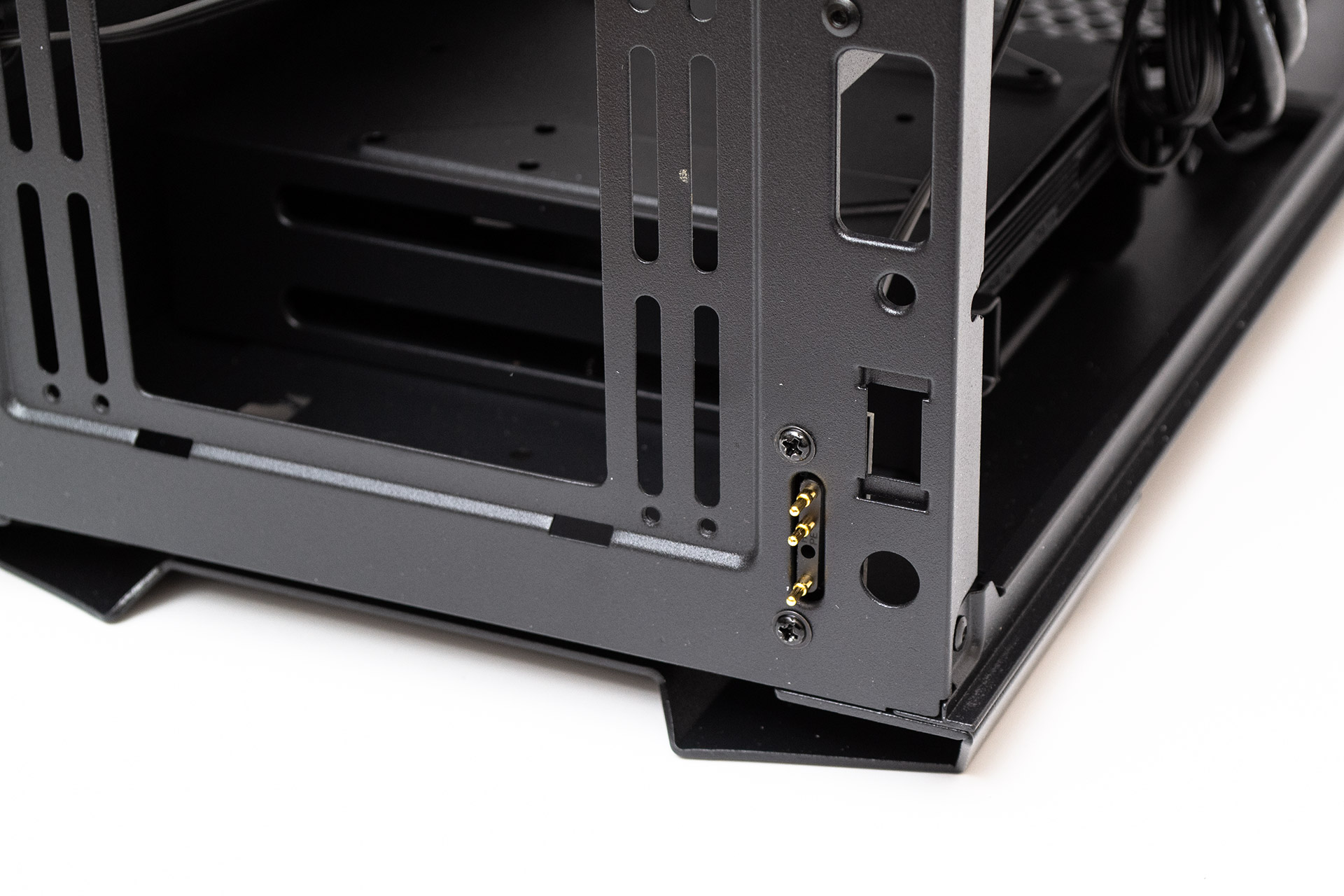

Для удобства пользователя в нижнем правом углу корпуса есть подпружиненные контакты, передающие питание для подсветки передней панели. Учитывая, что практически снимать ее почти не требуется, подобное решение является приятным, но избыточным по своей сути.

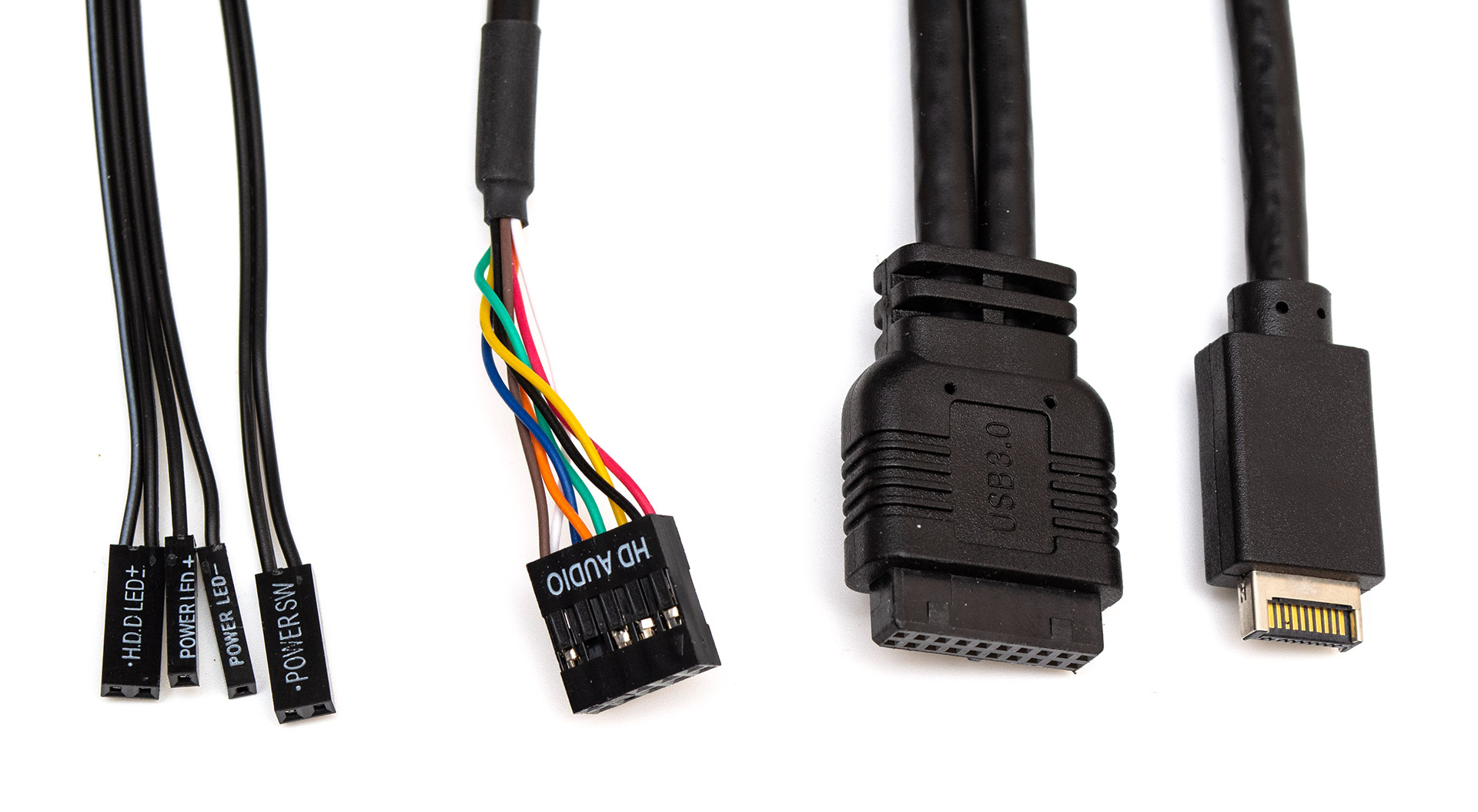

В набор кабелей от корпуса входит: три пары проводов от кнопок запуска системы, индикатора питания и активности накопителей, разъем HD Audio, коннектор USB 3.0 и кабель от USB Type C.
Перейдем к сборке системы и тепловому тесту.
