Внутреннее устройство

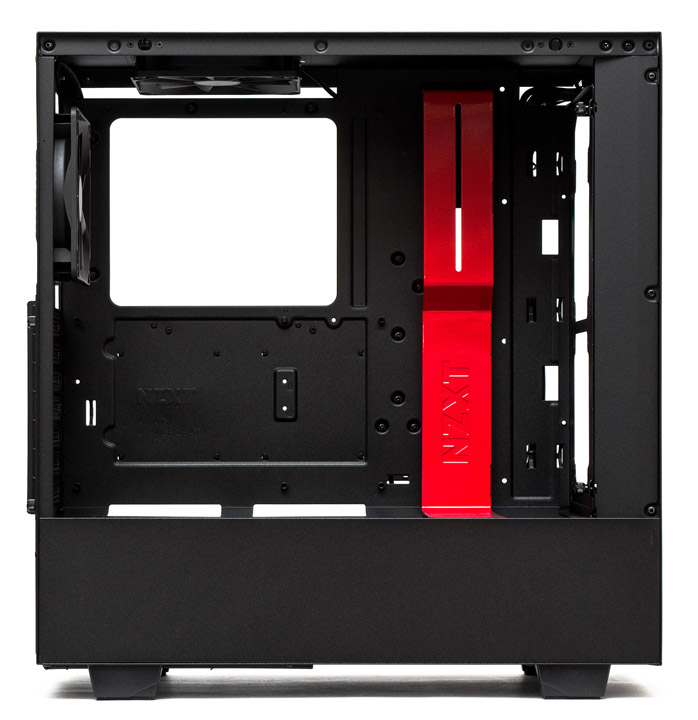

Корпус NZXT H510 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера составляет 165 мм. Допустимая длина плат расширения во всех слотах равна 381 мм (без передних вентиляторов). Длина блока питания может достигать 220 мм.
![NZXT H510](/case/nzxt-h510/15-nzxt-h510.jpg)

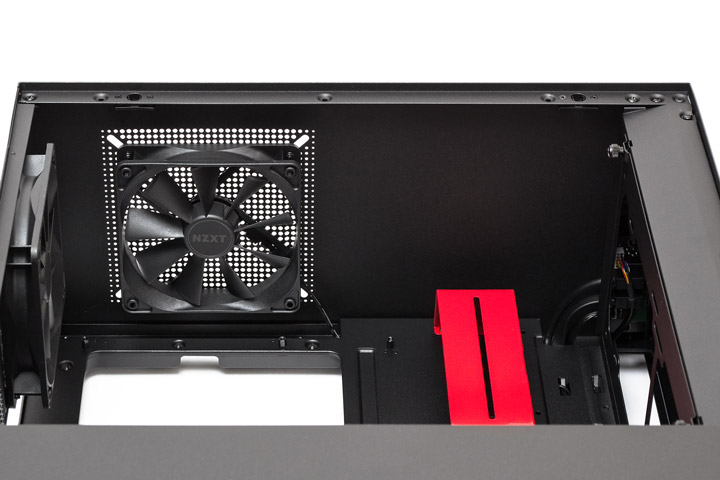

Запаса пространства под рамкой верхней панели хватает ровно для установки вентилятора стандартной толщины в 25 мм. По умолчанию здесь размещен комплектный 120-мм пропеллер.
![NZXT H510](/case/nzxt-h510/16-nzxt-h510.jpg)

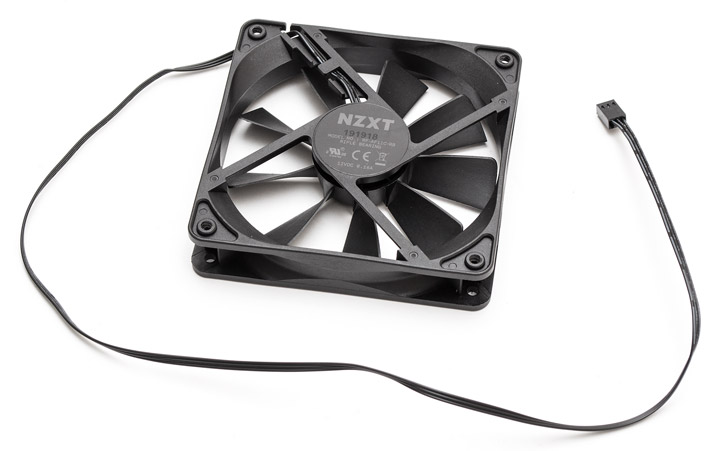

Стоковый вентилятор Aer F120 имеет маркировку RF-AF12C-RB и построен на базе подшипника с нарезной втулкой. Его максимальная скорость вращения составляет приблизительно 1200 об/мин. Кабель питания трехконтактный, длиной 600 мм.
![NZXT H510](/case/nzxt-h510/17-nzxt-h510.jpg)

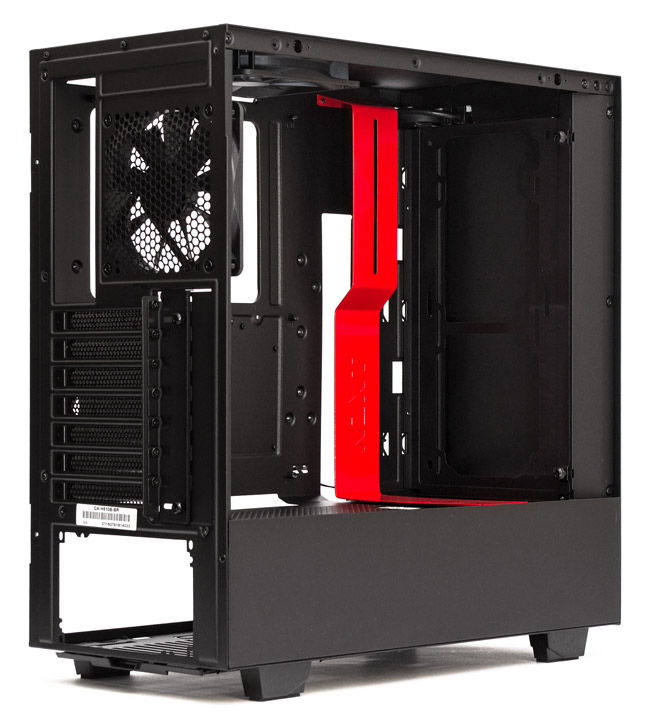

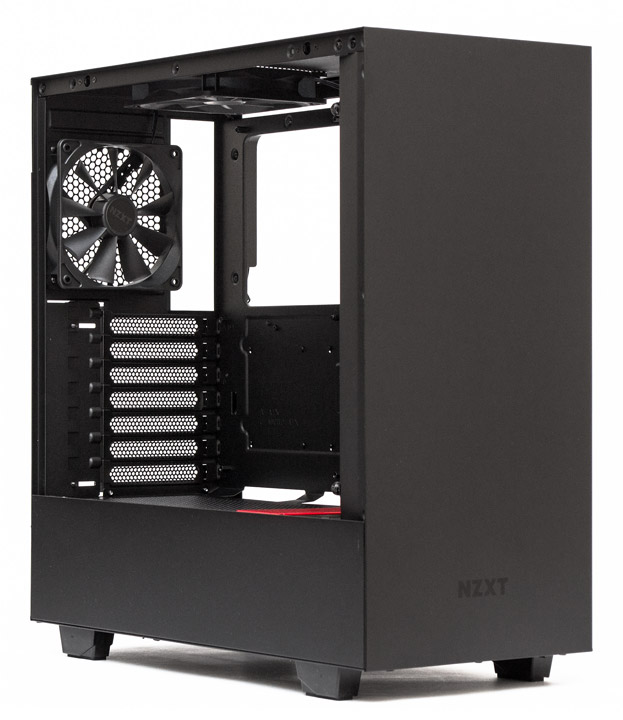

На задней панели предустановлен еще один 120-мм вентилятор, полностью аналогичный верхней 120-ке. Все заглушки слотов расширения удерживаются обычными винтами, доступ к которым есть снаружи шасси.
![NZXT H510](/case/nzxt-h510/18-nzxt-h510.jpg)

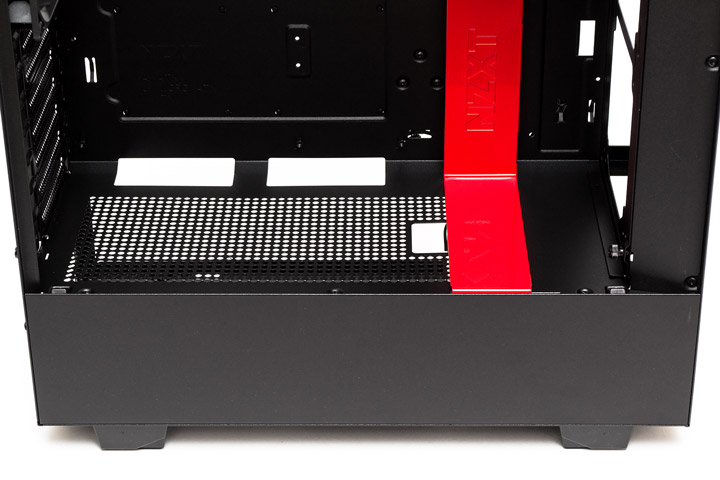

Кожух блока питания имеет обильную перфорацию в задней и средней своей части. Кроме этого, тут есть два крупных и одно мелкое отверстие для протяжки проводов.
![NZXT H510](/case/nzxt-h510/19-nzxt-h510.jpg)
Изогнутая металлическая планка по центру съемная. Она прикрывает собой отверстия для кабелей и предоставляет точку крепления для помпы или бачка СВО. Для упрощения монтажа передних вентиляторов в корпусе есть крепежная рамка, которая держится на двух винтах с металлической накатанной головкой. Запас пространства от красной планки до рамки составляет 60 мм. Как раз хватит на небольшой радиатор СВО в сборе с пропеллерами. А толщина воздушной камеры впереди составляет 45 мм. Воздух туда поступает со стороны левой панели.
![NZXT H510](/case/nzxt-h510/20-nzxt-h510.jpg)
На крепежную рамку можно повесить два 120- или 140-мм вентилятора. Шурупы для их крепления есть в комплекте.
![NZXT H510](/case/nzxt-h510/21-nzxt-h510.jpg)

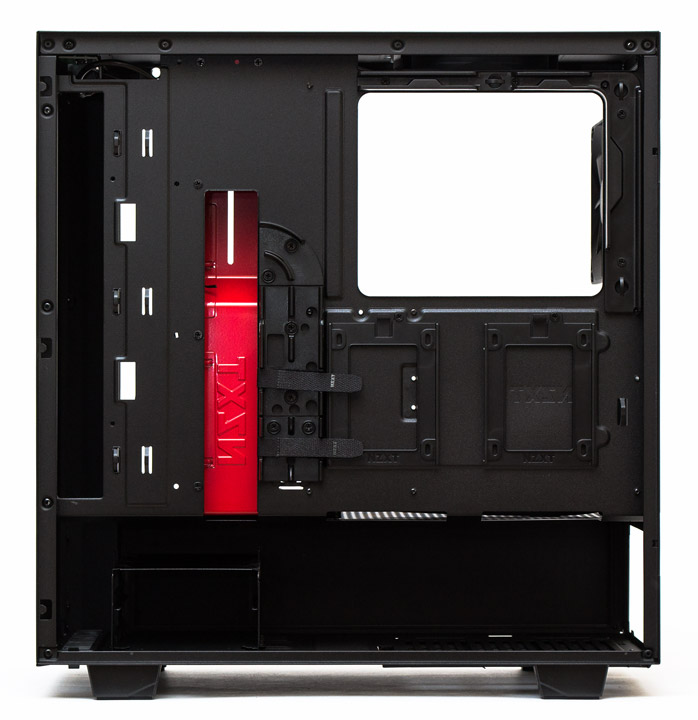

За поддоном материнской платы все просто и понятно. Есть крупный вырез под усилительную пластину процессорного кулера. Вокруг него сверху и сзади привинчен пластиковый канал для укладки кабелей. Запас пространства по ширине до боковой панели составляет от 19 до 23 мм. Чуть ниже на обычных винтах держится два пластиковых лотка для 2,5″ накопителей. Еще один пластиковый канал для проводов, в сочетании с двумя стяжками-липучками, расположен по центру.
![NZXT H510](/case/nzxt-h510/22-nzxt-h510.jpg)

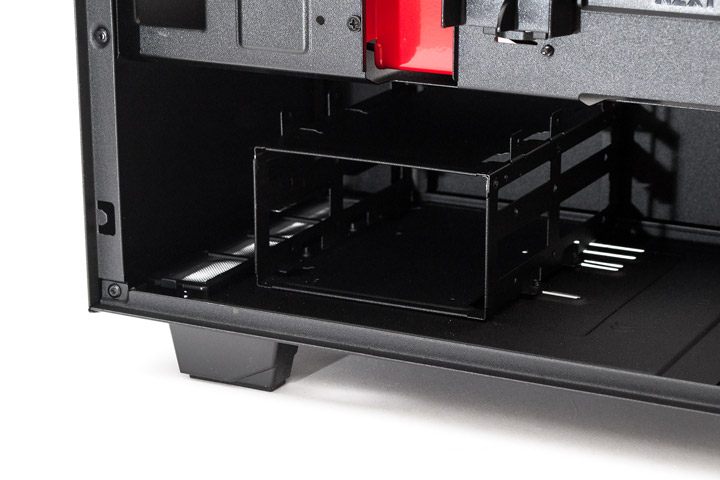

Корзина для накопителей находится в передней части, под кожухом. Чтобы установить в нее диски, корпус придется класть на бок, чтобы получить доступ к винтам.
![NZXT H510](/case/nzxt-h510/23-nzxt-h510.jpg)

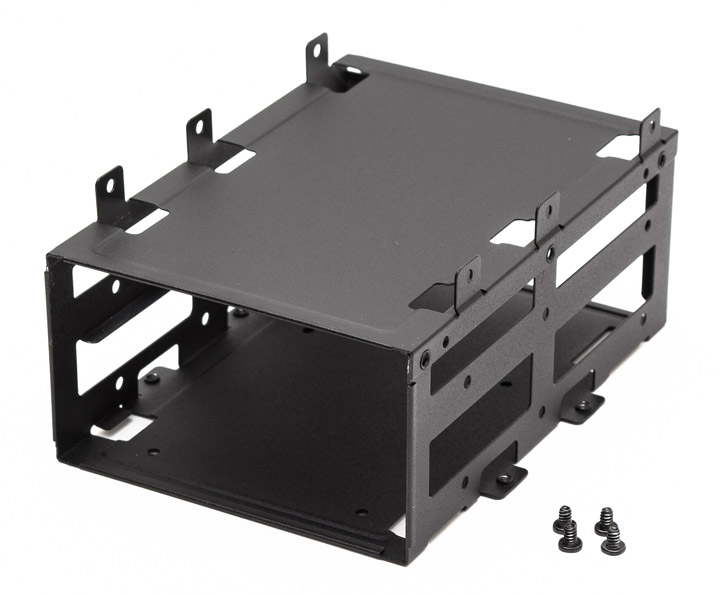

В корзину можно поставить три 3,5″ жестких диска, либо два 3,5″ и один 2,5″ накопитель. Все крепежи винтовые, демпферов вибрации нет.
![NZXT H510](/case/nzxt-h510/24-nzxt-h510.jpg)

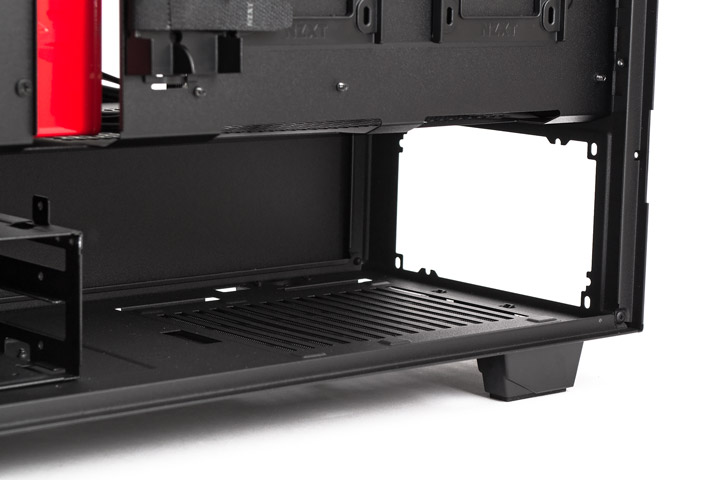

Просторный отсек блока питания имеет общую длину 275 мм, но тоже лишен мягких прокладок для подавления вибраций.
![NZXT H510](/case/nzxt-h510/25-nzxt-h510.jpg)

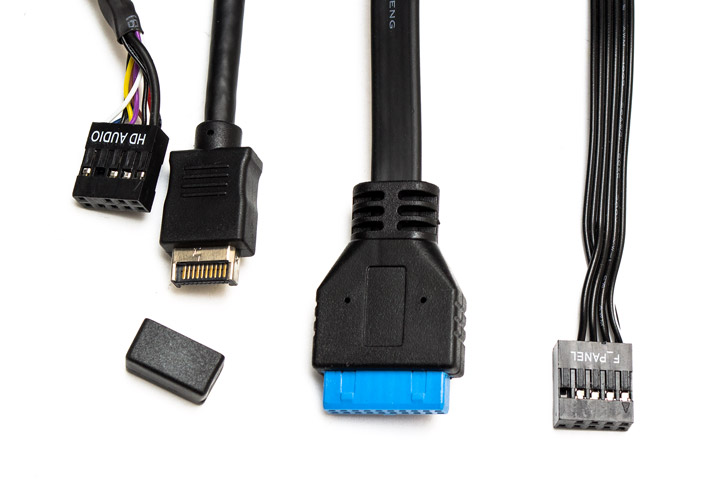

В набор кабелей от корпуса входит колодка HD Audio, разъем USB 3.1 Gen 2 с колпачком, колодка USB 3.1 Gen 1 и один общий разъем для кнопки запуска, индикаторов питания и активности накопителей. Все провода черного цвета и имеют достаточную длину.
![NZXT H510](/case/nzxt-h510/26-nzxt-h510.jpg)
Перейдем к сборке системы и тепловому тесту.
