Сборка

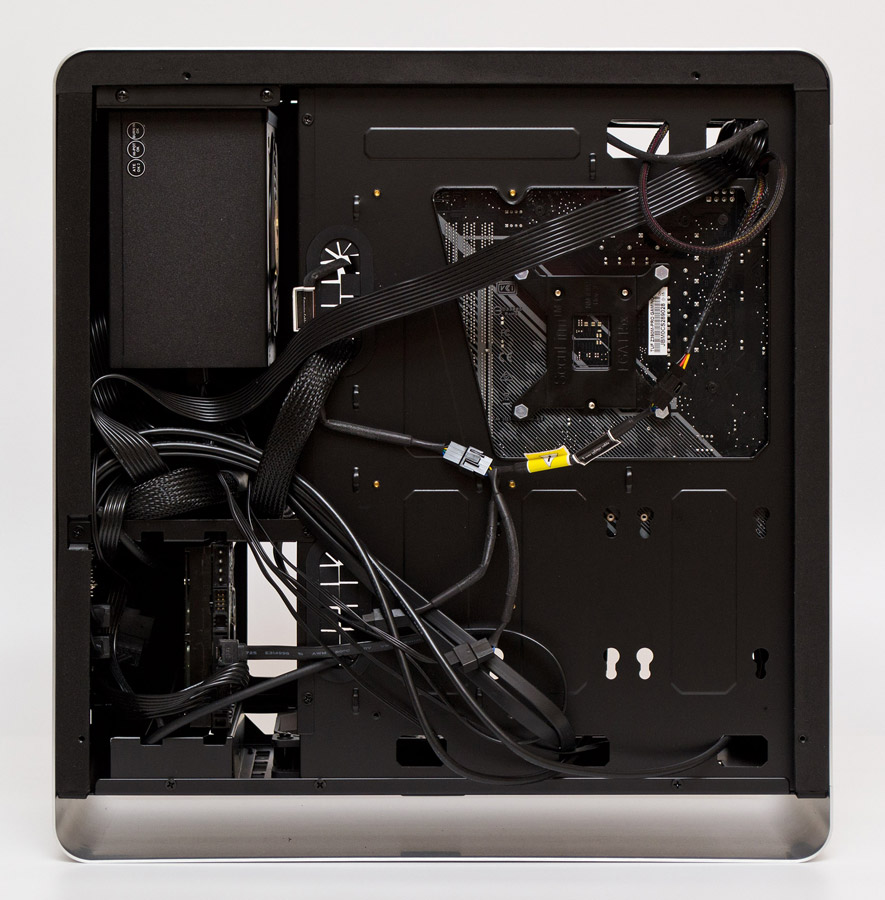

Сборка системы в корпусе Qube Hawk проходит легко, при условии соблюдения определенного порядка. Начать лучше всего с нижних вентиляторов (или же верхнего радиатора СВО, если он есть в проекте), затем материнской платы и блока питания. Все остальное можно ставить в произвольном порядке, а завершать процесс следует монтажом видеокарты. Укладка кабелей по факту упирается в небольшой запас пространства за поддоном, все провода желательно размещать в один слой и привязывать стяжками. И данный процесс нельзя назвать удобным. С учетом этого наличие непрозрачной боковой панели было бы намного более предпочтительным.
![Qube Hawk](/case/qube-hawk/23-qube-hawk.jpg)
![Qube Hawk](/case/qube-hawk/24-qube-hawk.jpg)
Содержимое системы хорошо просматривается через прозрачные боковые панели.
Подсвечиваемый логотип создает двойное отражение на стекле под определенными углами зрения, интенсивность его свечения невысокая.
Индикатор питания в кнопке запуска очень яркий, если смотреть на него прямо. Красный точечный индикатор активности накопителей наоборот, практически не раздражает глаза своим свечением.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Qube Hawk использовалась следующая конфигурация:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- дополнительный вентилятор: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 120 мм — Noctua NF-P12, 1300 об/мин; 1 x 120 мм — be quiet! Silent Wings USC (BQT T12025–LF), 1500 об/мин;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 377 ватт. Для дополнительного охлаждения под верхнюю панель было установлено два вытяжных 120-мм пропеллера, а на нижнюю — два 120-мм нагнетательных вентилятора. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.
Результаты тестирования
Схема потоков воздуха в Qube Hawk нетипична для современных систем. По факту она почти полностью вертикальная — от нижних нагнетательных вентиляторов потоки воздуха омывают видеокарту, затем кулер процессора и отправляются на выход через два верхних и один задний вытяжные вентиляторы, а еще через пропеллер в БП. При этом видеокарта проветривается отлично (всего три градуса разницы относительно стенда), но процессорному кулеру и оперативной памяти достается уже подогретый воздух и их показатели по температурам выходят средними (5–6 градусов проигрыша открытому стенду). Накопители, расположенные впереди, охлаждаются тоже весьма неплохо, выигрывая восемь градусов у открытого стенда. С моей точки зрения Qube Hawk в большей мере заточен под жидкостное охлаждение, хотя и с воздушными кулерами он показывает хорошие результаты.
Выводы
Хотя корпус Qube Hawk и является полной OEM-копией редкого в наших широтах Jonsbo UMX4, на фоне однотипных и унылых одноклассников он становится глотком свежего воздуха» и напоминанием о тех славных временах, когда шасси были предельно функциональными и на них не жалели металла. Внешний дизайн здесь простой и очаровательный, используемые материалы отлично обработаны и подогнаны друг к другу. Интересная схема внутреннего расположения компонентов позволила достичь максимально компактного размещения всех элементов полноценной системы и даже позволяет поставить два полноразмерных 240-мм радиатора СВО при условии использования материнской платы Micro-ATX формата. Толстый металл и стекло устраняют малейшие намеки на посторонние вибрации. А дополнительно их гасит отличная и простая вибрационная развязка жестких дисков.
Из существенных недостатков шасси стоит отметить слабые возможности кабель-менеджмента. И не особо удобный магнитный фильтр на нижней панели. Кроме того, оригинальный прототип данного корпуса предлагается в версии с металлическими боковыми панелями, и если такая опция появится в будущем и у Qube Hawk, то будет очень неплохо.
Qube Hawk — это шасси, которое находится очень близко к моему личному идеалу по части функциональности и эстетического совершенства. А его рекомендованная стоимость на данный момент является достаточно гуманной и вполне оправданной с учетом всего, перечисленного выше.
