Обзор корпуса Raidmax Monster II SE

Второй корпус от Raidmax, любезно предоставленный компанией нам на обзор, называется Monster II SE. Последние две буквы, в данном случае, указывают на то, что вся левая панель шасси представляет собой закаленное стекло, в отличие от обычного Monster II, где в металлическую боковину было врезано банальное акриловое окошко. По структуре это модный ныне двухкамерный корпус, где под кожухом снизу располагается блок питания и накопители, а сверху вся остальная система. Таким образом, всю красоту можно показать, а все лишнее спрятать от посторонних глаз. Рассмотрим же это шасси детальнее.

Характеристики

Упаковка и комплект поставки

Оформление коробки навевает на меня мысль, что шасси стоило бы назвать не Monster, а Янус, в честь двуликого бога из римской мифологии. Дело в том, что корпус выпускается в двух вариантах расцветки: полностью черном (код — A08TB) и белом, точнее с черным внутренним каркасом и белыми панелями (код — A08TW). Производитель решил избавить себя от лишней мороки и сделал цветную коробку, подходящую сразу под оба варианта, где с одной фронтальной стороны и боковины изображен черный корпус и приведены его характеристики, а с другой стороны и боковины есть точно такой же, но уже белый. Какой же вариант находится внутри на самом деле, можно отличить только по наклейке со штрих кодом. Ручек для переноски на увесистой коробке обнаружено не было, защита от повреждений стандартная — пенопластовые демпферы, пластиковый пакет и клейкая пленка на фронтальной панели.

Комплект деталей и крепежей включает в себя:

• инструкцию по сборке корпуса;
• десяток одноразовых кабельных стяжек;
• переходник под крестовую отвертку для монтажа стоек материнской платы;
• девять винтов для материнской платы;
• 20 винтов для монтажа 2,5″ и 5,25″ накопителей;
• 12 винтов с большой плоской шляпкой для 3,5″ жестких дисков (в комплекте оказался один лишний);
• пять шестиугольных винтиков для блока питания.

Внешний вид

Внешний дизайн Raidmax Monster II SE можно назвать одновременно простым и экзотичным. Прост он по форме, а экзотики сюда добавляют трапециевидные надстройки вверху и внизу, спереди и сзади, навевающие воспоминания о системных блоках Mac Pro и PowerMac G5 ранних модификаций. Отличие, правда, состоит в том, что если в Mac эти штуки можно было использовать в качестве ручек, то тут лучше и не пытаться, держась за них, поднимать систему в сборе. Фронтальная панель сделана из белого глянцевого пластика, в виде решетки с вертикальными прямоугольными брусьями. Смотрится это захватывающе, ровно до тех пор, пока не понадобится протереть с них пыль в первый раз. В нижней половине передней панели есть замаскированные вентиляционные отверстия, они проделаны по бокам брусков, и видно их только под углом, а если смотреть спереди, то кажется, что поверхность сплошная. Площади вентиляции тут конечно немного, но это все равно лучше, чем ничего.

В верхней части фронта есть два внешних посадочных места для 5,25″ устройств, закрытых стилизованными заглушками характерной формы. Решение тоже спорное, ведь если снять заглушку и поставить сюда панель реобаса или DVD-привод (если такими еще кто-то пользуется) то выглядеть они будут на фоне вертикальных полос слегка чужеродно.

Зато боковое закаленное стекло слева выглядит очень красиво, позволяя увидеть всю внутреннюю начинку системы. Держится оно на четырех металлических винтах с накатанной головкой.

Толщина стеклянной боковой панели составляет 4 мм, оно слегка тонировано в дымчатый серый цвет, а по периметру есть черная непрозрачная полоса. Снимать и ставить эту вещь следует осторожно, чтобы не уронить или не поцарапать.

Место креплений стекла представляет собой латунную стойку с внутренней резьбой, на которую надета резиновая прокладка. В результате окно, конечно, не контактирует с корпусом, но может царапаться шляпой винта с наружной части. Этого можно было бы избежать, вставив резиновую двухстороннюю втулку в отверстия стекла, либо же добавив резиновую прокладку под шляпку винтов.

Правая дверца металлическая и сплошная. Она полностью окрашена в белый цвет с небольшим отливом. Имеет ручку для демонтажа, сдвигается назад и удерживается на месте двумя винтами с металлической накатанной головкой.

С обратной стороны правой боковой панели есть хорошие ребра жесткости, придающие ей изрядной прочности и устойчивости к диагональному скручиванию, несмотря на относительно тонкий металл.

Внешние порты собраны на передней пластиковой надстройке. Если смотреть сверху вниз, тут есть только два порта USB 3.0, два 3,5-мм аудиовхода под микрофон и наушники, точечные индикаторы активности накопителей и работы системы, красного и синего цвета соответственно, мелкая прямоугольная клавиша перезапуска и квадратная кнопка старта системы.

Верхняя панель по дизайну является логическим продолжением фронта. В ее задней части тоже есть замаскированные вентиляционные отверстия, частично заходящие под заднюю полую надстройку.

Задняя панель стандартная. Вверху есть вентиляционная решетка с предустановленным на вытяжку 140-мм вентилятором (есть посадочные отверстия и для 120-мм пропеллера). Слотов расширения семь, все закрыты многоразовыми вентилируемыми заглушками. Декоративная планка, закрывающая технологическое отверстие для монтажа карт расширения справа, держится на одном винте с накатанной головкой. Посадочные отверстия для блока питания позволяют ориентировать его лишь в одном направлении — пропеллером вниз.

Под блоком питания есть качественный пылевой фильтр, который можно легко снять для очистки, выдвинув по направлению назад.

Высота нижних «крыльев», на которые наклеены резиновые нашлепки, составляет 43 мм.

Под передним крылом есть сквозные прорезиненные отверстия, через которые внутри можно закрепить один 3,5″ жесткий диск. Однако, чтобы это сделать, понадобится или снять опорную стойку, или найти угловую отвертку. Тут же есть два винта, удерживающие внутреннюю перегородку стойки накопителей.

Перейдем к изучению внутреннего устройства шасси.

Внутреннее устройство

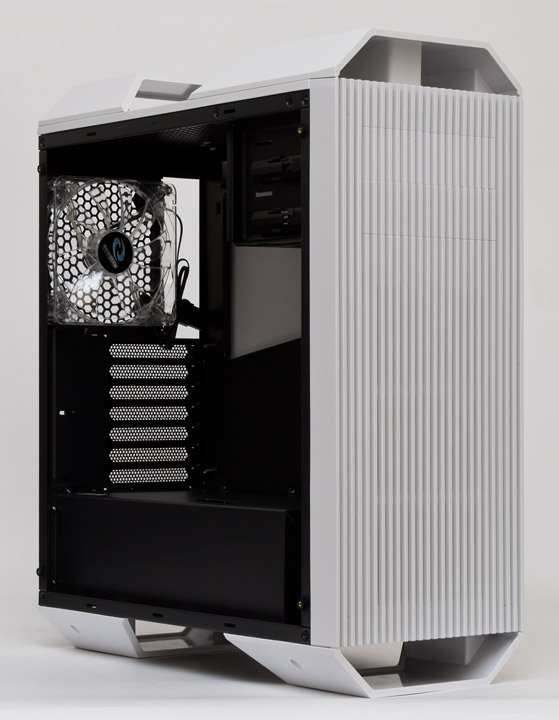

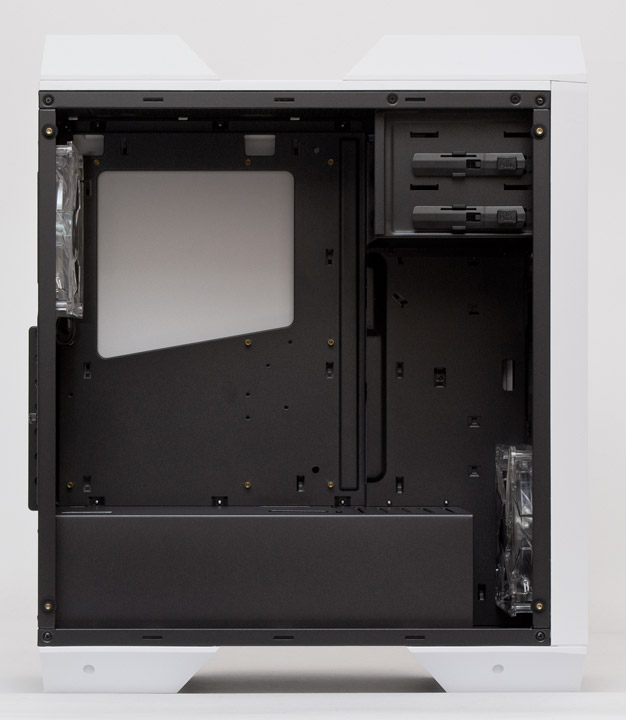

Raidmax Monster II SE поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 180 мм. Возможная длина плат расширения во всех слотах достигает 380 мм, с учетом установленных спереди вентиляторов толщиной 25 мм. Допустимая длина блока питания составляет 180 мм, а если разобрать корзину накопителей, то влезет все что угодно, длиной до 300 мм включительно.

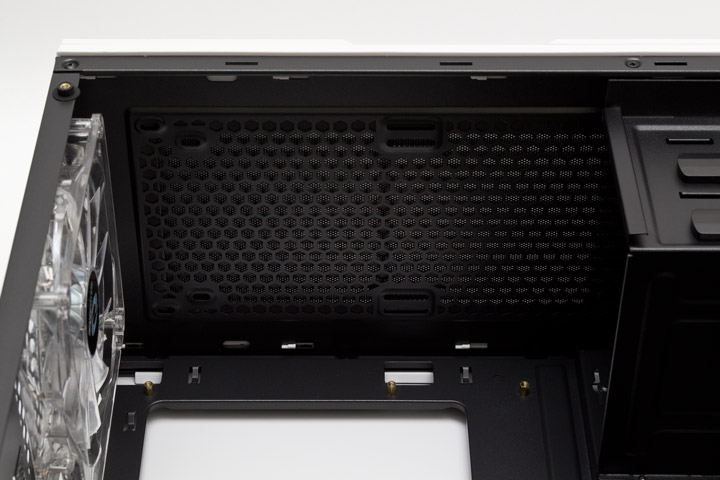

Запас пространства под верхней панелью до кромки материнской платы не превышает 30 мм. Сюда можно поставить два вентилятора типоразмера 120 или 140 мм. Все посадочные отверстия отцентрированы, потому установка тут радиаторов СВО в сборе с вентиляторами может быть невозможной, из-за конфликта с элементами материнской платой. Кроме того, для монтажа вентиляторов понадобится снимать верхнюю пластиковую панель.

На задней панели предустановлен на вытяжку прозрачный 140-мм вентилятор с синей подсветкой, реализованной с помощью четырех светодиодов в рамке. Он развивает максимальную скорость в 900 об/мин при 43 дБ (А) шума. Для старта требует 7 В при 600 об/мин и 36 дБ (А) шума. Пропеллер можно назвать относительно тихим, с небольшим шуршанием во всем диапазоне оборотов, указывающем на то, что в качестве подшипника тут использована обычная втулка скольжения. Провод спаянный, без оплетки, имеет длину 500 мм до трехконтактного разъема и еще 50 мм до сквозного «молекса».

Заглушки всех семи слотов многоразовые, держатся на обычных корпусных винтах, вкрученных сюда по умолчанию и требующих для демонтажа использования отвертки.

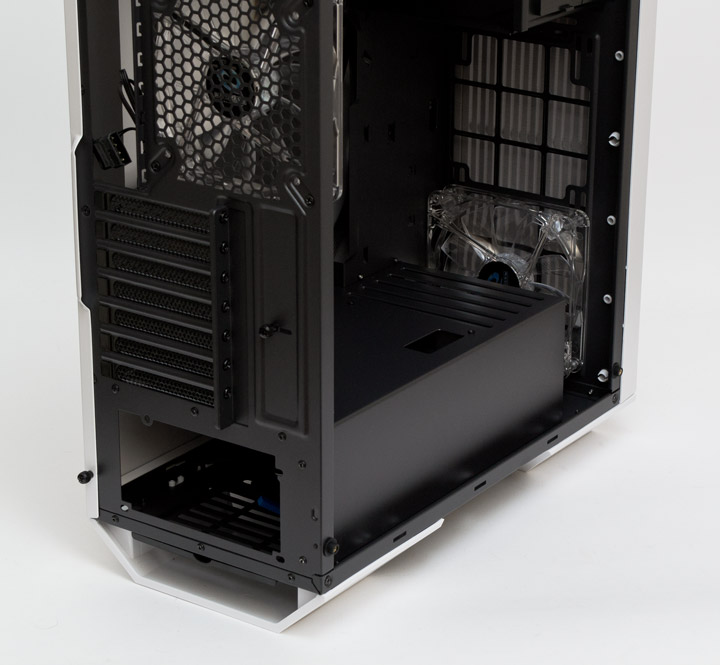

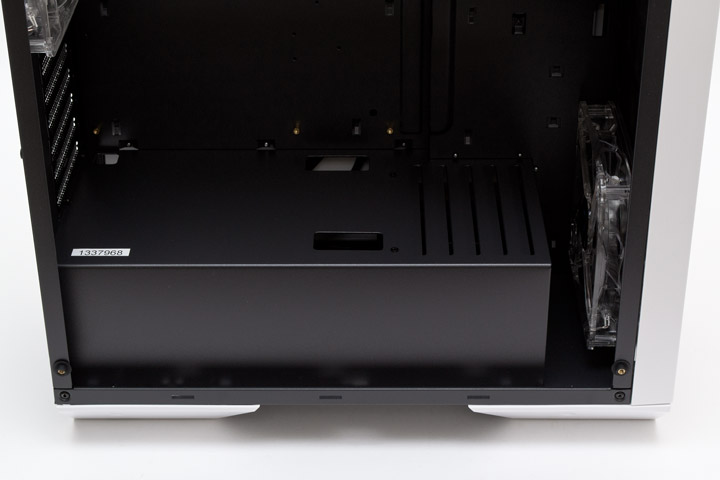

Внизу есть несъемный кожух, закрывающий собой блок питания и отсек накопителей. В нем по умному сделаны отверстия для протяжки аудио- и USB-кабелей, а так же шнуров питания видеокарты. В передней и верхней части кожуха есть щелевые вентиляционные отверстия для охлаждения дисков.

Между кожухом и передней панелью присутствует запас пространства в 55 мм, что позволяет установить туда не только два 120- или 140-мм вентилятора, но и радиаторы СВО соответствующих типоразмеров толщиной не более 30 мм. Кроме того, впереди предустановлен еще один 140-мм вентилятор с синей подсветкой, полностью аналогичный тому, что закреплен на задней панели.

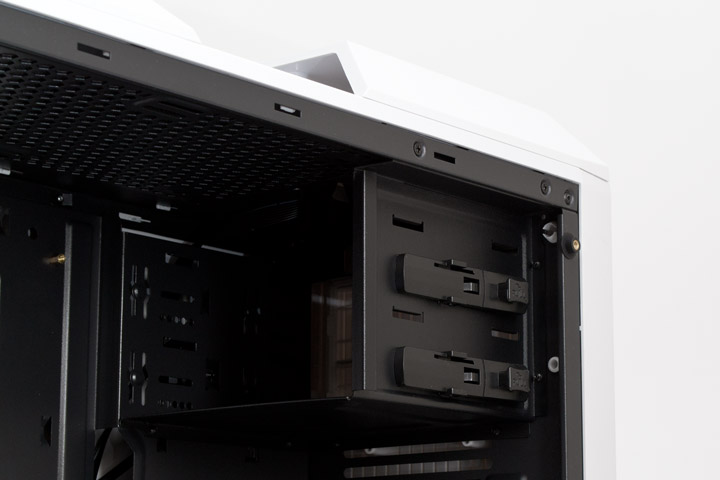

В передней верхней части корпуса есть съемная корзина для двух 5,25″ устройств. Быстрые фиксаторы с ее правой стороны выполнены в виде пластиковых качелей. Для демонтажа этой корзины понадобится в сумме выкрутить восемь винтов с разных сторон, после чего пользователь получит возможность поставить впереди радиатор СВО длиной до 360 мм.

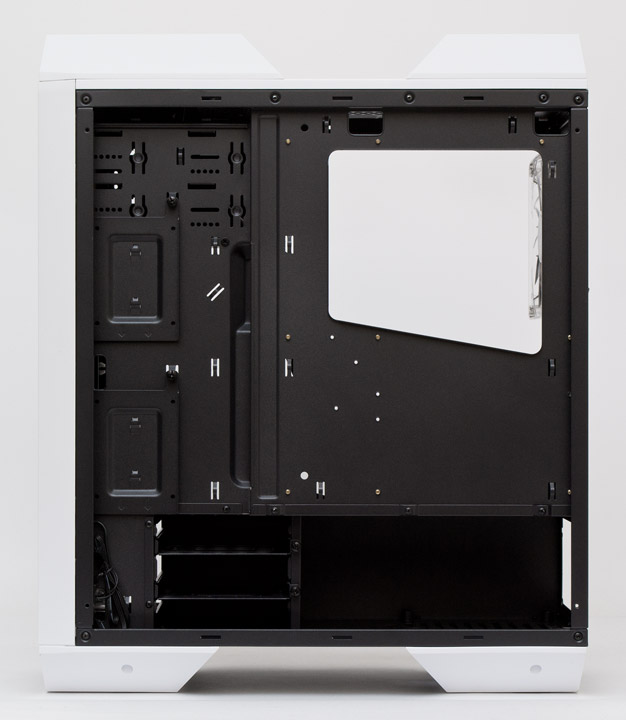

Поддон материнской платы сделан удобно. Имеет большой вырез под усилительную пластину процессорного кулера с загнутыми под прямым углом краями, что увеличивает его общую жесткость. Все стойки материнской платы уже вкручены в поддон под АТХ-формат. Для укладки проводов имеется длинное штампованное отверстие по центру и пара мелких квадратных прорезей вверху. Скобы для крепления кабельных стяжек расположены в подходящих местах. Запас пространства от поддона материнской платы до боковой панели составляет от 18 (сзади) до 28 мм (в передней части), чего обычно достаточно для нормальной укладки кабелей.

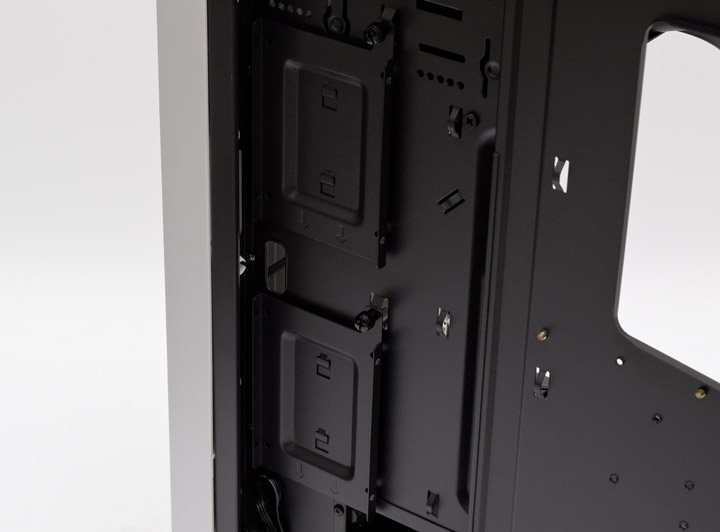

Слева впереди есть два съемных лотка для 2,5″ накопителей, которые удерживаются винтами с накатанной головкой.

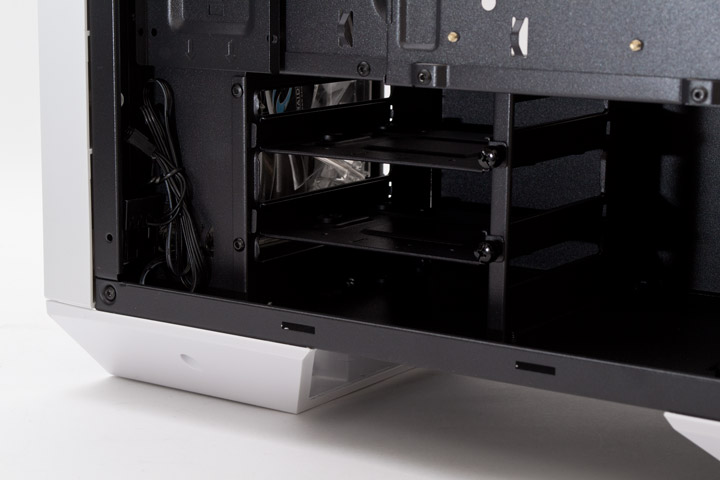

Корзина для двух 3,5″ жестких дисков находится в передней части кожуха БП. Ее правая стенка держится на четырех мелких винтах (внизу и сверху), и ее можно демонтировать при необходимости. Кроме того, в корзину снизу можно положить еще один 3,5″ диск, зафиксировав его специальными винтами снаружи, через резиновые вставки.

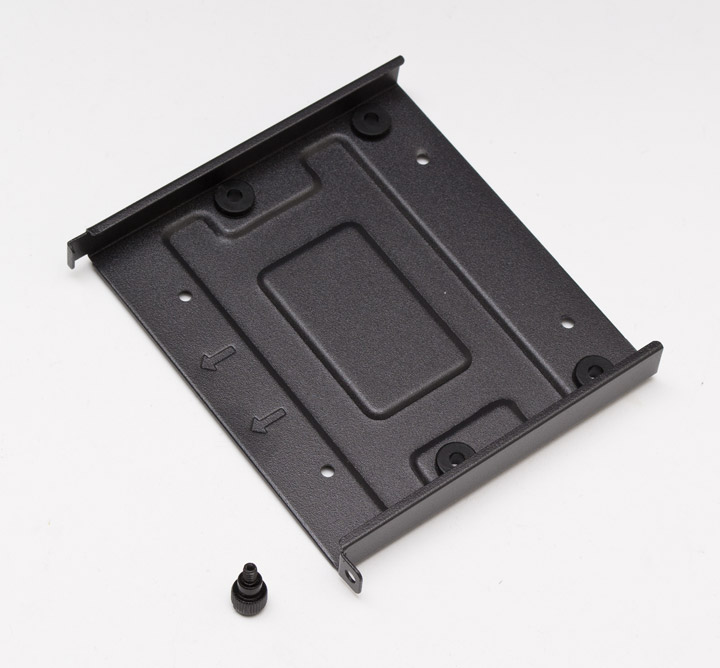

Лотки в корзине металлические, без вентиляционных отверстий, держатся на одном винте с накатанной головкой. В них можно закрепить винтами один 3,5″ или 2,5″ накопитель. В случае с 3,5″ жесткими дисками предусмотрены резиновые демпферы в отверстиях снизу.

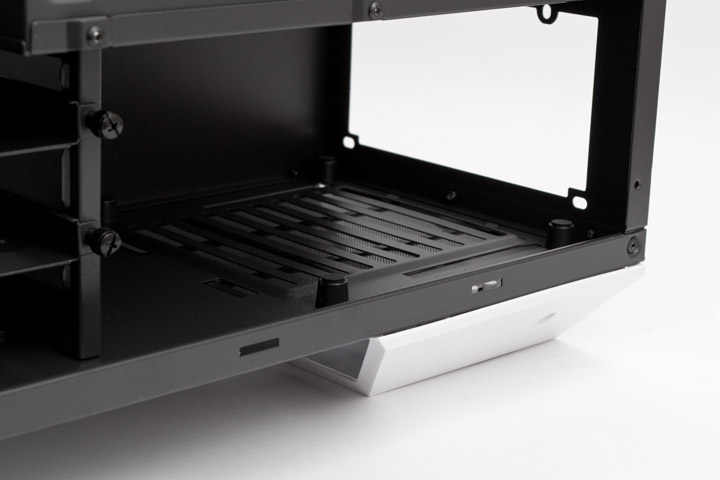

Пространство для блока питания ограничено по длине корзиной жестких дисков. Без проблем сюда можно поставить БП длиной до 180 мм включительно. Для более крупных источников питания нужно будет демонтировать стенку корзины. На дне корпуса для БП предусмотрено четыре пластиковые подставки с мягкими резиновыми нашлепками сверху.

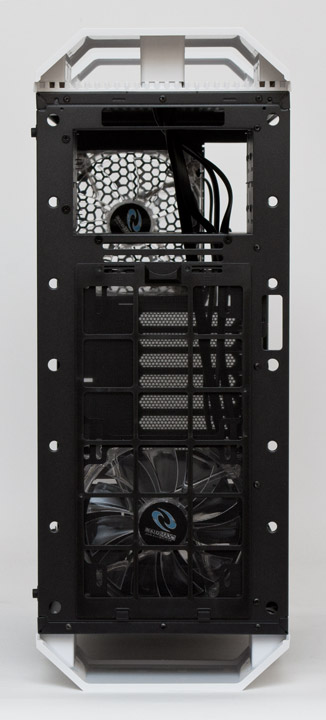

Передняя панель снимается очень легко, если потянуть за отверстие снизу. Провода к ней не подключены.

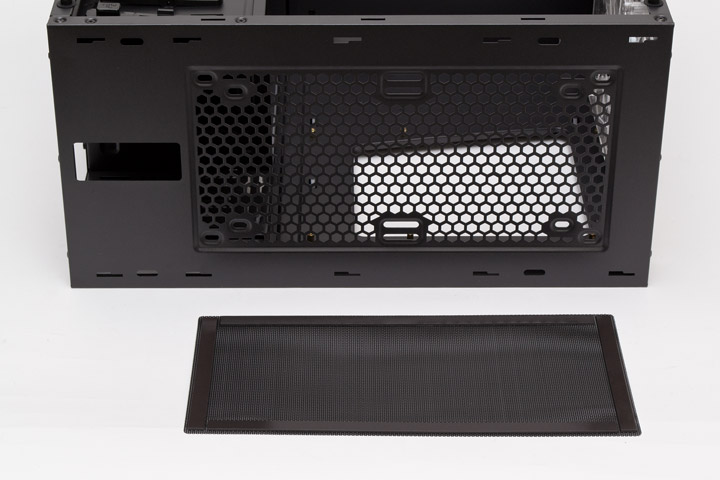

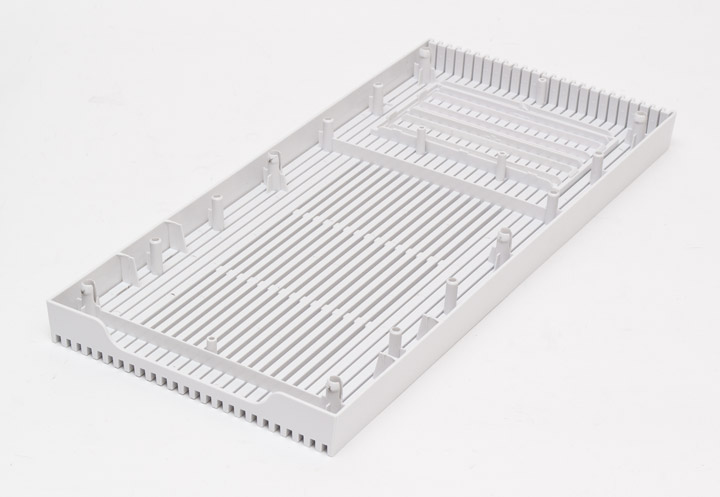

Посадочные места передних вентиляторов закрыты приличным пылевым фильтром в виде мелкой сеточки, наклеенной на пластиковую рамку. Он легко снимается и очищается. Но отверстия под 5,25″ устройства не закрыты ничем и есть вариант, что именно туда устремится часть потока воздуха, а вместе с ним и пыль.

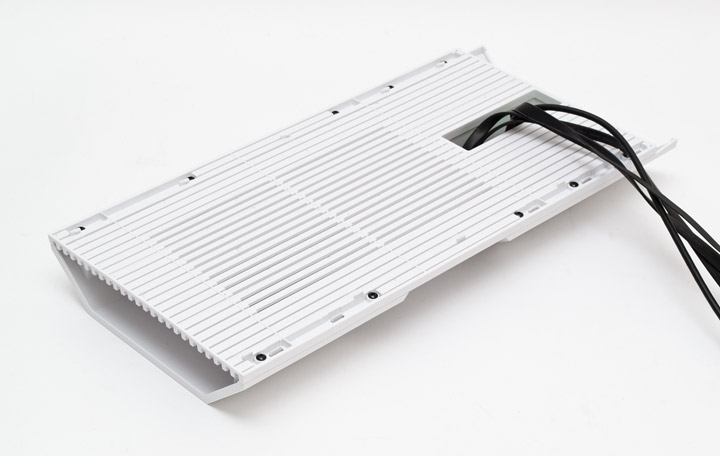

Верхняя панель тоже легко снимается путем сдвигания вперед, но сделать это можно только после демонтажа фронтальной панели корпуса. Здесь уже закреплены провода от внешних интерфейсов, потому перед снятием следует убедиться, что они освобождены и отключены. Как видим, что хотя пластиковые элементы сверху и выглядят как ручки, переносить за них корпус категорически нельзя. Дело в том, что прикреплены они прямо к верхней панели, а она, в свою очередь, держится за металлический каркас корпуса лишь десятком мелких пластиковых направляющих. Потому не стоит подвергать их лишним нагрузкам, во избежание повреждений.

Над посадочным местом вентиляторов был обнаружен еще один магнитный пылевой фильтр, сделанный в виде мелкой металлической сетки. Вероятно, он нужен, чтобы пыль не оседала в корпус при простое системы.

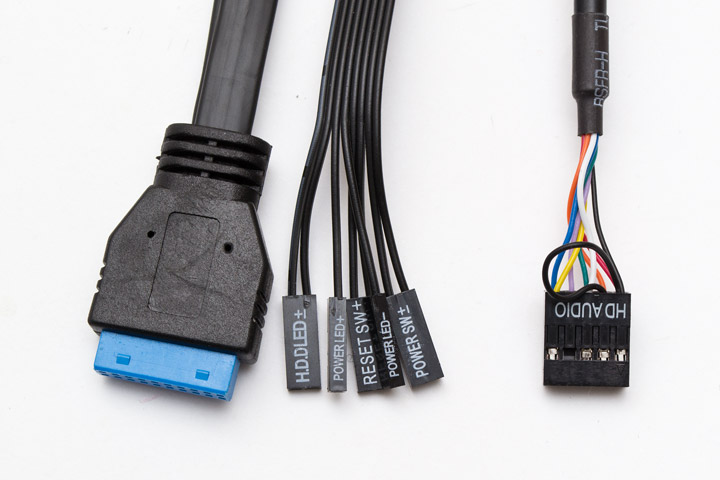

В набор черных проводов входит одна колодка USB 3.0, разъем HDAudio, стандартные кабеля черного цвета от индикаторов активности накопителей и питания системы, кнопки старта и перезагрузки ПК. Длина всех проводов достаточна для подключения к любым материнским платам.

Перейдем к сборке системы и тепловому тесту.

Сборка

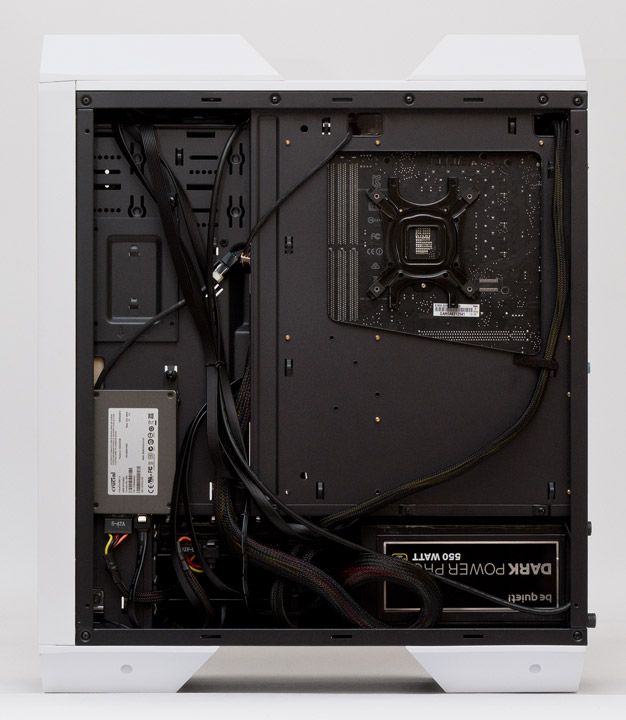

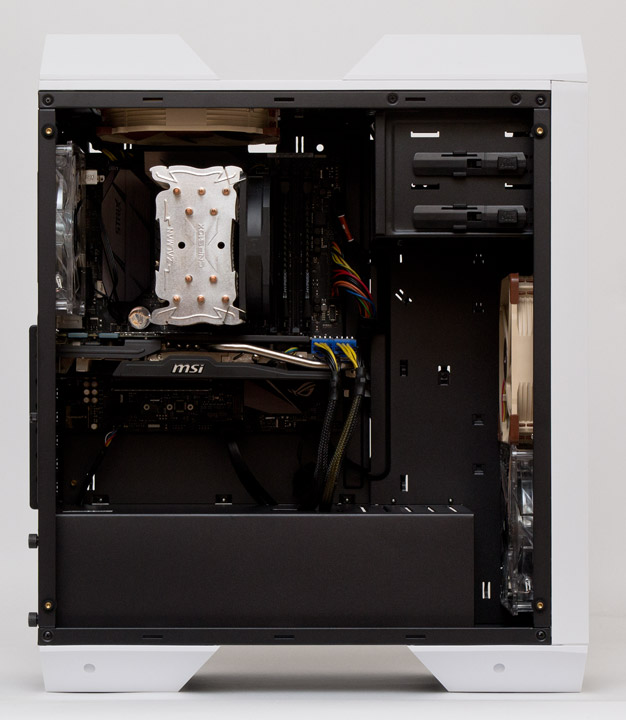

Сборка системы в корпусе Raidmax Monster II SE приятно удивила меня своей простотой и удобством. Корпус без проблем и конфликтов принимает крупногабаритные компоненты, позволяет легко установить все вентиляторы, проложить и подключить все необходимые провода. Правая дверца после укладки проводов закрывается свободно. Вырез под усилительную пластину подходит к месту расположения современных процессорных разъемов. На выходе получается аккуратная и красивая система.

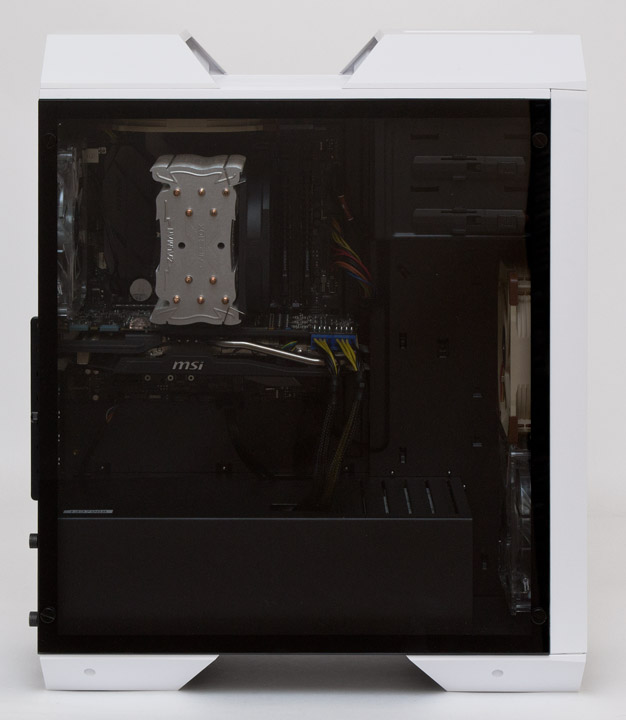

Прозрачность бокового стекла средняя, при обычном комнатном освещении внутренности корпуса просматриваются слабо.

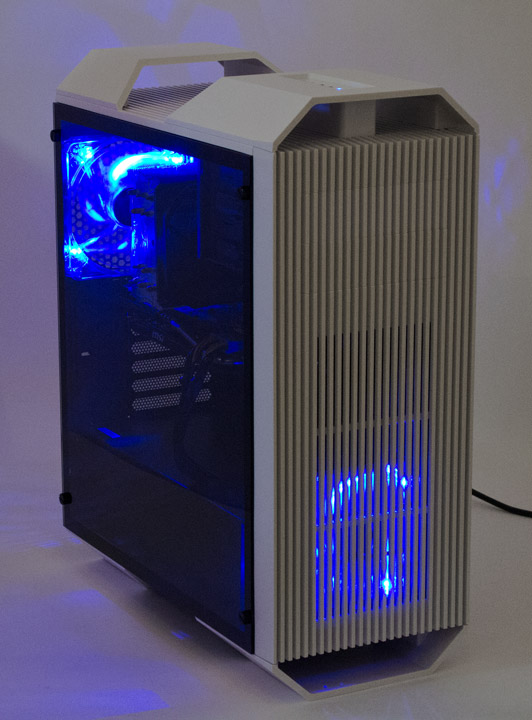

Не намного лучше будет выглядеть и подсветка вентиляторами, хотя интересного вида передней панели они все же придают. Лучший вариант в данном корпусе это использование компонентов с собственной подсветкой: материнской платы, видеокарты, кулера процессора, памяти и т.д. Тогда система действительно будет смотреться ярко и контрастно.

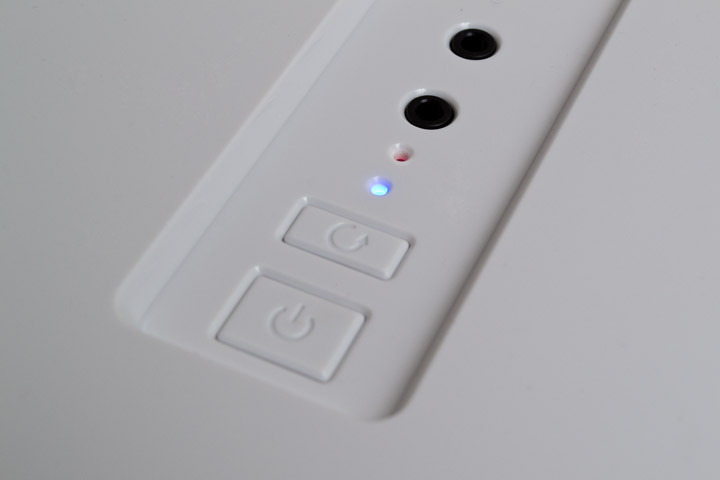

Индикаторы питания и накопителей синего и красного цвета точечные и яркие, пятна от них будут хорошо видны на потолке помещения.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Raidmax Monster II SE использовалась следующая конфигурация:

• процессор: Intel Core i5-6600K (3,5@4,2 ГГц, 1,300 В, скальпирован);
• кулер: Zalman CNPS10X Performa;
• материнская плата: ASUS Strix Z270G Gaming (Intel Z270);
• видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
• память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
• твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
• жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
• блок питания: be quiet! Dark Power Pro 10 (550 Вт);
• дополнительные вентиляторы: 1 х Noctua NF-A14 FLX, 140 мм, 1200 об/мин; 1 х Noctua NF-A15 PWM, 140 мм, 1200 об/мин;
• термоинтерфейс: Noctua NT-H1.

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 405 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. В корпус был добавлен один дополнительный 140-мм вентилятор сверху, ориентированный на вытяжку и один 140-мм нагнетательный вентилятор спереди. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Схема вентиляции в Raidmax Monster II SE далека от идеала даже при полном наборе установленных пропеллеров. Проигрыш открытому стенду составляет 7 градусов по температуре процессора, 9 по видеокарте, 5 по температуре памяти и 4 по нагреву материнской платы. Однако жесткий диск неожиданно охлаждается лучше, чем обычно, выигрывая сразу пять градусов и не нагреваясь даже под нагрузкой. Температуры компонентов хоть и далеки от показателей открытого стенда, но зато не доходят и до критичных значений.

Выводы

Raidmax Monster II SE — это достаточно оригинальный по внешнему виду и продуманный по внутреннему устройству корпус. Он не отличается выдающейся схемой вентиляции, зато является вместительным, удобным и простым в сборке. Критических недостатков в конструкции шасси выявлено не было, но стоит еще раз напомнить, что его верхние «ручки» в большей мере есть декоративным, а не силовым элементом, и поднимать за них собранную систему не стоит.

Главным достоинством у Raidmax Monster II SE, конечно же, является его боковое закаленное стекло, открывающее отличный вид на собранную внутри систему. И дело даже не в его наличии, а в том, что подобный элемент дизайна у других производителей обычно оценивается в значительные суммы, в то время как Raidmax все еще сохраняет свою стоимость в рамках начала среднего ценового сегмента. И это приятно для тех, кто не считает нужным тратить слишком много денег на шасси, но желает, чтобы оно выглядело дорого.

Рекомендовать корпус Raidmax Monster II SE можно для сборки компьютерной системы средней тепловой мощности (в пределах 400–600 ватт) с воздушным или водяным охлаждением, в случае, если требуется выставлять ее напоказ перед друзьями или же есть желание самому постоянно наблюдать за тем, что происходит внутри.
