Внутреннее устройство
Корпус Vinga Limpid поддерживает установку в вертикальном положении (в BTX-ориентации) материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 145 мм (по нашим замерам и на собственном горьком опыте), хотя производитель на официальном сайте заявляет о 160 мм. Предельная длина плат расширения — 300 мм, однако оптимальный размер, который без проблем можно сюда установить — 280 мм. Блок питания особо не ограничен по длине, но в случае монтажа впереди 3,5″ жесткого диска, его допустимая длина сокращается до 185 мм.

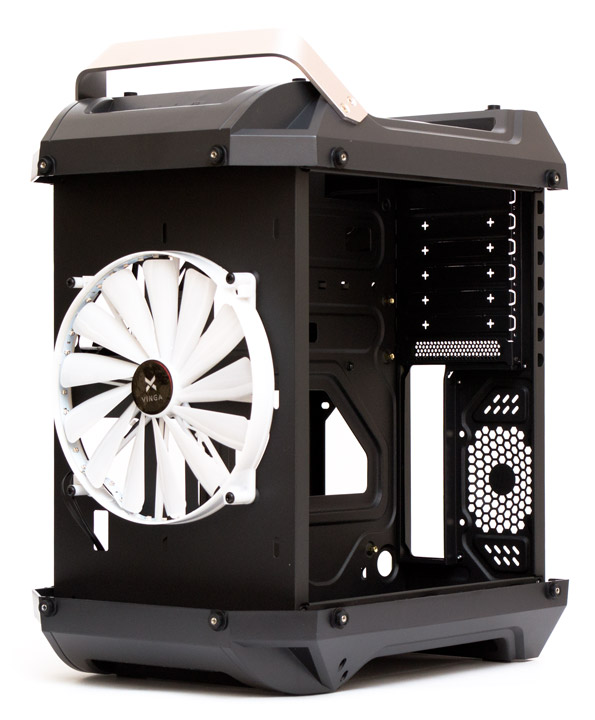

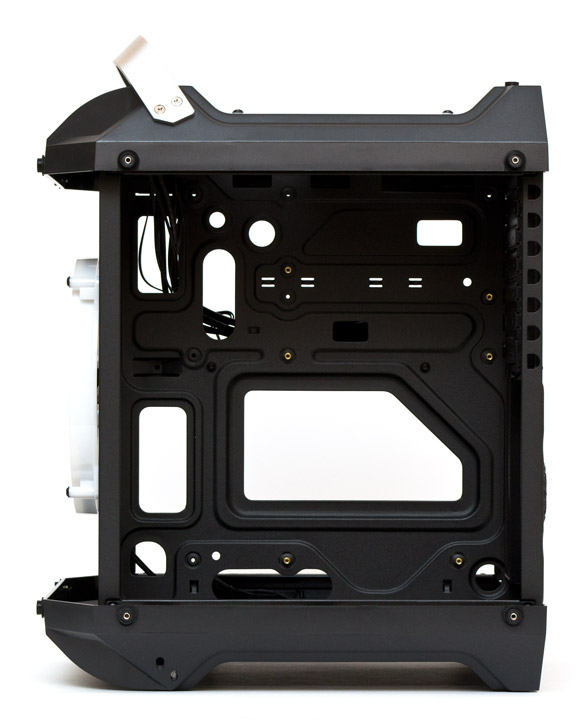

Начнем рассмотрение интерьера с правой стороны шасси, где расположен отсек материнской платы. Вверху у нас вентиляционное отверстие, на которое ставятся исключительно 200-мм пропеллеры.

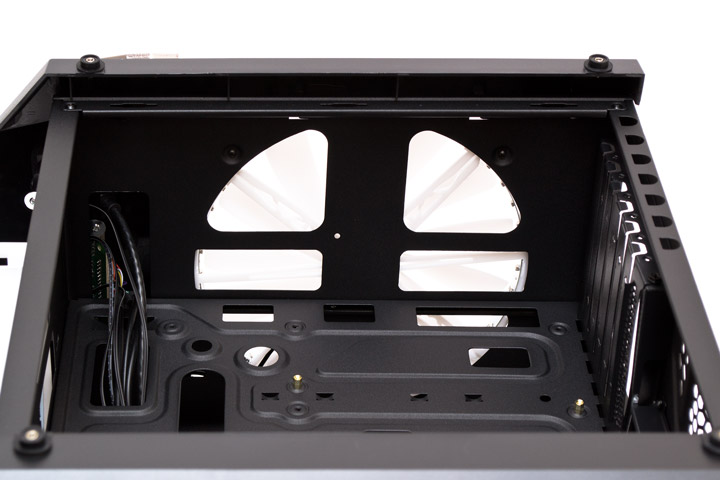

Впереди видим приблизительно такую же картину, но еще тут есть крепежные отверстия для двух 120-мм вентиляторов либо одного 240-мм радиатора СВО. К сожалению, при их установке, из-за конфигурации отверстий на передней панели, будет закрыта от доступа воздуха приблизительно половина эффективной площади радиатора или плоскости вентилятора.
Внизу ничего нет, но стоит отметить, что запас пространства от днища до кромки материнской платы позволит подключить любые кабеля без проблем.

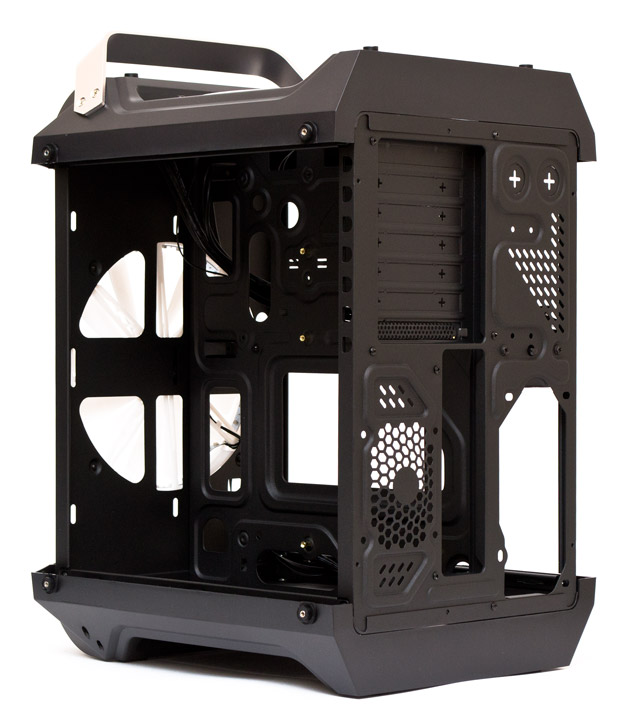

Сзади есть посадочные рамки для плат расширения, они выступают внутрь корпуса и напротив их крепежных отверстий есть удобные прорези для жала отвертки. Прикручиваются дополнительные платы обычными корпусными винтами (которых в комплекте откровенно мало). Снизу есть пустующее посадочное место для 80-мм вентилятора.

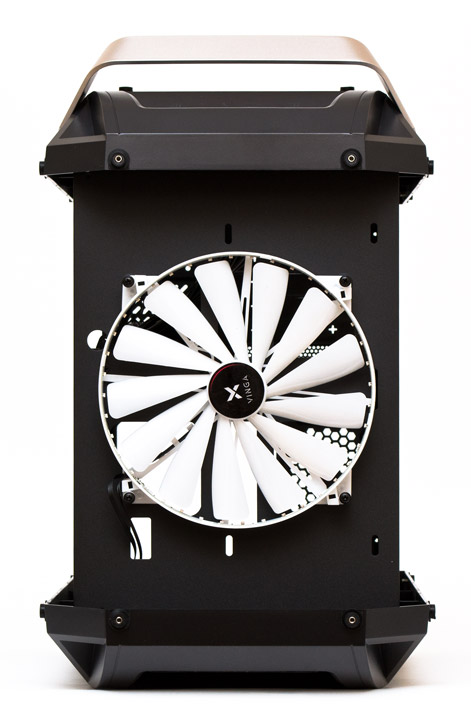

Передний вентилятор белого цвета имеет габариты 200х200х20 мм и закреплен на стандартный посадочный квадрат отверстий 154х154 мм с помощью винтов. При желании сюда можно поставить и 30-мм по толщине модель, места спереди для забора воздуха хватает. Но тогда придется подыскать более длинные монтажные винты.

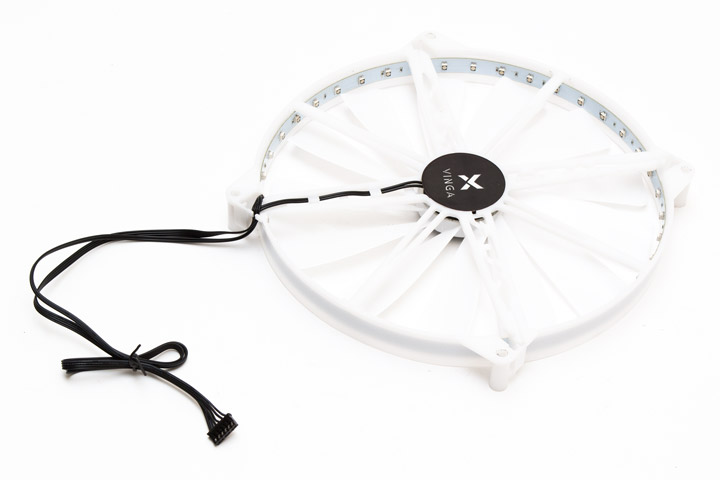

У данного вентилятора есть несколько странных особенностей. Первая — для рамки и крыльчатки тут применен белый полупрозрачный пластик невысокого качества, который к тому же еще и смотрится так себе. Второй момент — по внутреннему ободу рамки встроена светодиодная металлическая лента RGB-подсветки, потому, когда пропеллер включается, то сияет по всему периметру. И третье, что меня удивило — специфический комбинированный шестиконтактный разъем, подключить который в обычную материнскую плату не получится. По этой причине у нас не получилось измерить скорость и другие технические параметры вентилятора. Однако, судя по ответам представителей компании на официальном сайте, скорость этой вертушки — 600 об/мин, и сделана она на базе нарезной втулки скольжения. Похоже на правду, с учетом того, что измеренный нами уровень шума составляет 39 дБ (А), а из паразитных призвуков можно отметить лишь шуршание подшипника при смене ориентации крыльчатки. Длина шнура составляет 365 мм.

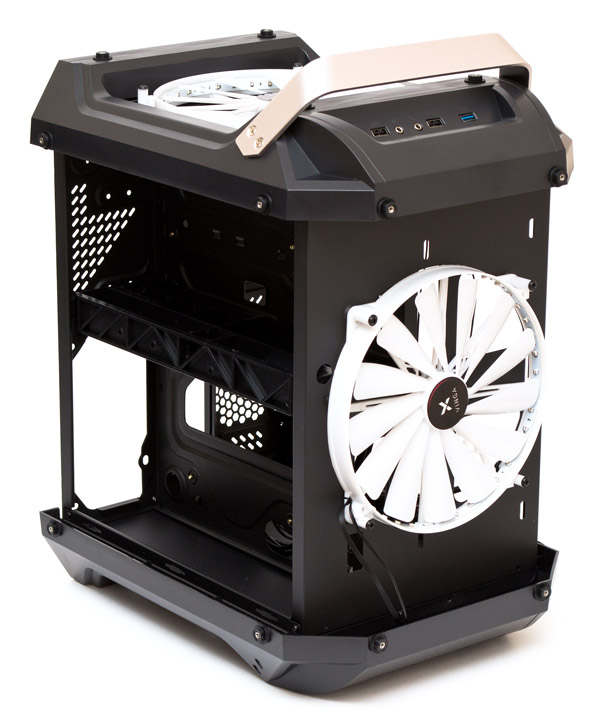

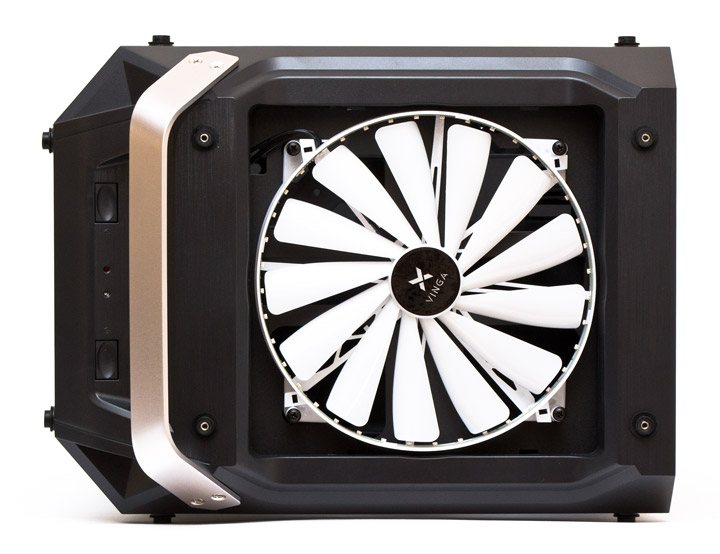

Под верхней панелью установлен вентилятор, полностью аналогичный переднему. Причем, ориентирован он не на вытяжку, а на нагнетание воздуха в корпус. В принципе — логичное решение, с учетом того, что обдувать он будет вентиляторы видеокарты. Опять же, при желании сюда можно поставить 30-мм по толщине модель на замену. В случае выхода пропеллера из строя, на официальном сайте Vinga продаются аналогичные модели со своим специфическим разъемом питания на шесть контактов.

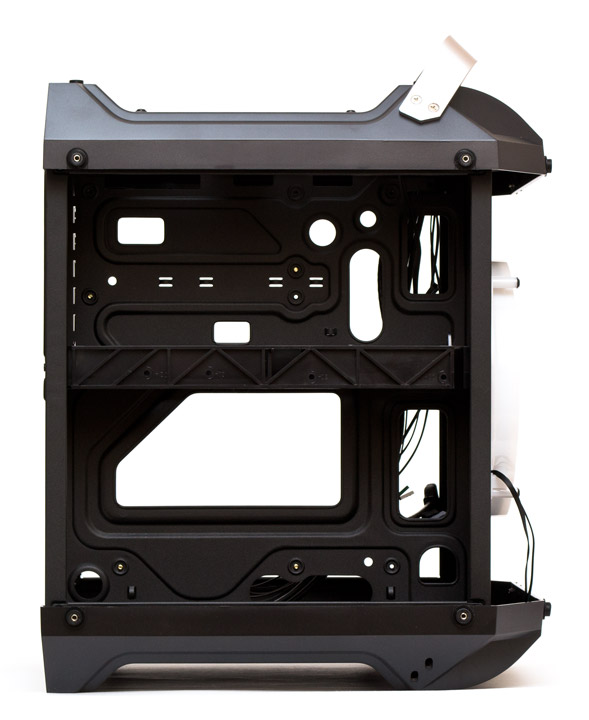

Справа расположен отсек для блока питания и накопителей, его толщина, без учета выступающего бокового стекла — 90 мм. Перегородка по середине является одновременно поддоном материнской платы, в котором есть и отверстие для установки усилительной пластины процессорного кулера, и достаточное количество проемов для протяжки проводов.

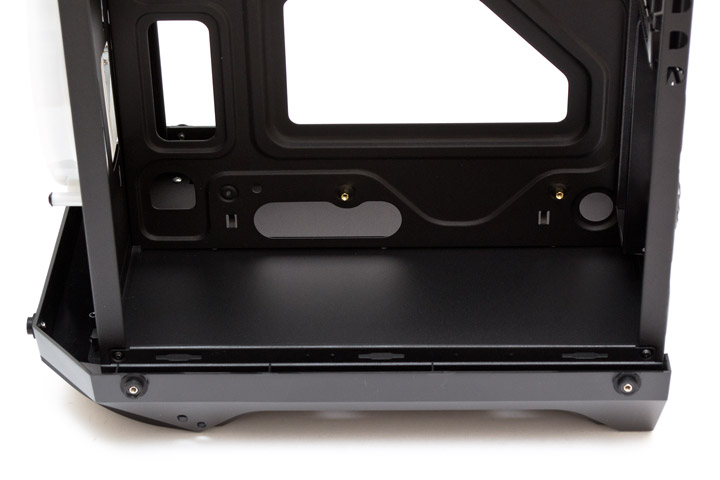

БП крепится внизу на боку, в ориентации вентилятором наружу. Никаких демпферов для него не предусмотрено.

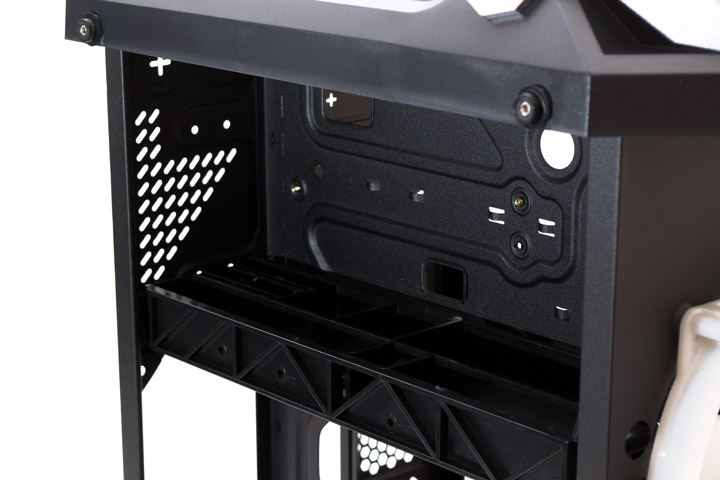

Над блоком питания закреплена массивная пластиковая перегородка, на которую собственно, и цепляются все накопители.

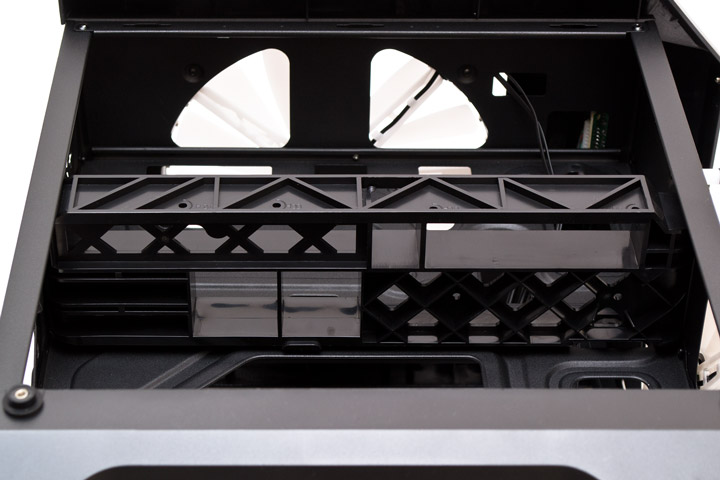

Как именно их крепить (инструкции то в комплекте нет) проще всего понять, если посмотреть на корзину снизу. В дальнем левом углу есть два продолговатых лотка, куда сверху вертикально вставляется по одному 2,5″ накопителю. Крупный лоток в верхней левой части предназначен для 3,5″ жесткого диска, лежащего в горизонтальной ориентации на боку. В отверстие справа вставляется и фиксируется двумя винтами еще один 3,5″ диск. Квадратные отверстия удобны для протяжки проводов, часть которых можно сложить в корзину в нижнем правом углу.

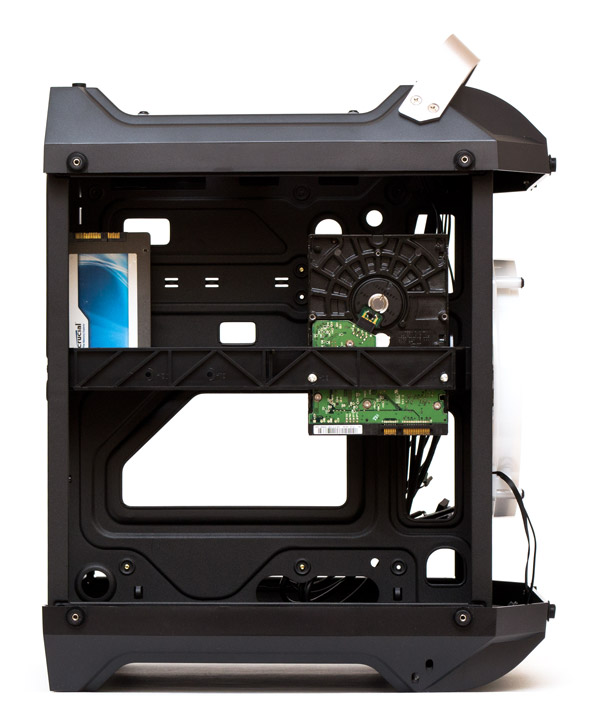

Так выглядит 2,5″ накопитель, установленный слева (крепится двумя винтами со стороны задней панели) и 3,5″ диск подвешенный справа (в этом положении он ограничивает собой длину БП до 185 мм).

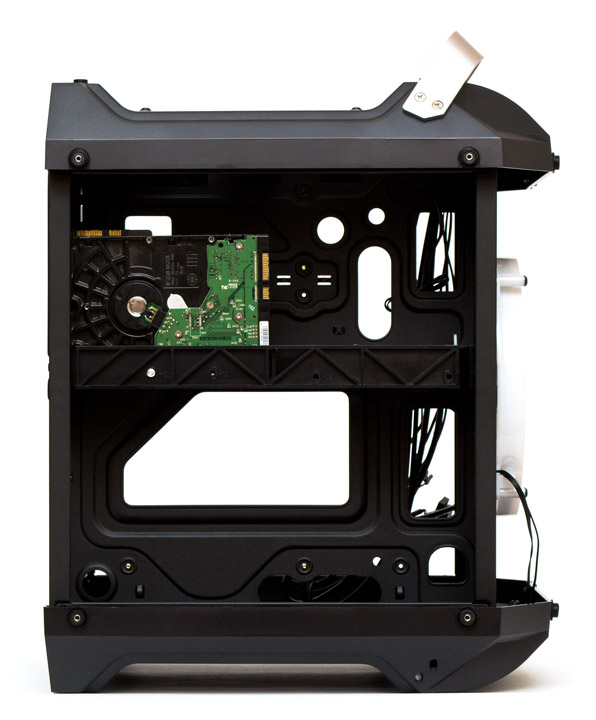

А так будет выглядеть 3,5″ диск, закрепленный в корзине слева. В целом решение неплохое, ко всем разъемам есть свободный доступ. Но огорчает то, что половина крепежных отверстий не совпадает, вторая совпадает с натяжкой, а в один из двух лотков 2,5″ дисков не влезают модели толще 7,5 мм из-за совершенно лишних там выступов пластика (во втором лотке они заботливо срезаны). Да и про вентиляцию в столь ограниченном пространстве можно говорить с определенной натяжкой.

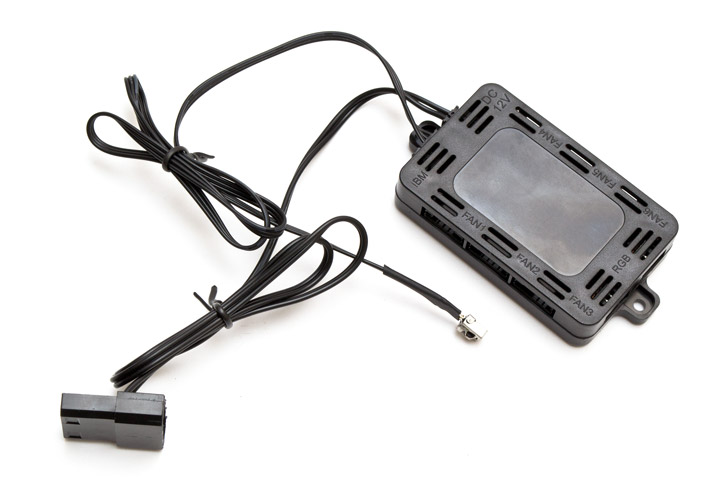

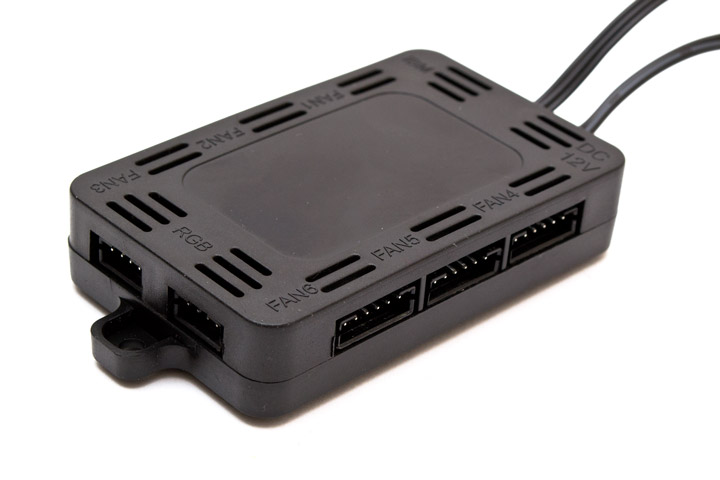

В комплекте с корпусом поставляется RGB-контроллер. Он представляет собой небольшую коробочку с двумя крепежными проушинами по бокам и двухсторонней клейкой лентой сзади. По бокам есть сразу шесть разъемов для подключения RGB-вентиляторов (естественно, с разъемом на шесть контактов). Впереди сделаны еще два разъема, на четыре контакта каждый, вероятно для подключения светодиодной ленты. Сзади в корпус контроллера входит два кабеля — один из них, это сквозной «молекс» питания, длиной в 490 мм. А на конце второго шнура, длиной в 500 мм, закреплен ИК-датчик. Как вы думаете, зачем?

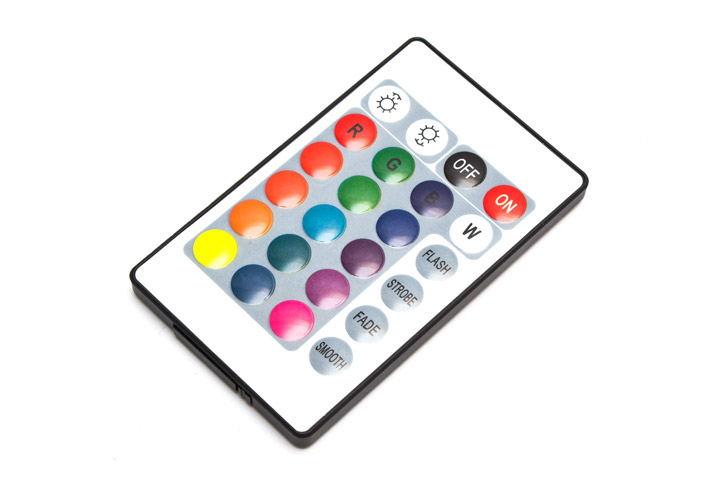

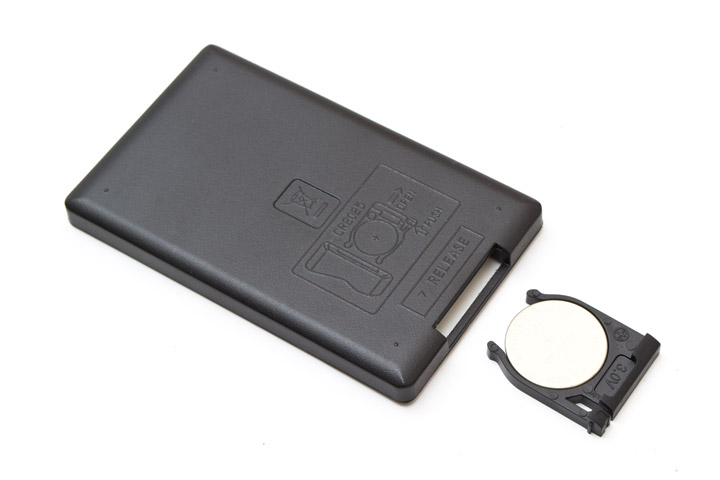

Правильно! ИК-порт нужен для того, чтобы принимать сигнал с пульта дистанционного управления, который и регулирует подсветку. То есть никакого программного обеспечения, или подключения к материнской плате не требуется, и это несомненный плюс. Размер пульта составляет 84х50х8 мм, вес минимальный, питается он от стандартной литиевой батареи типа CR2032. Хотя инструкции нет, разобраться в назначении всех кнопок можно без особого труда. On/Off — включает и отключает подсветку полностью, две клавиши в левом верхнем углу регулируют яркость, W — включает белый цвет, четыре кнопки внизу справа воспроизводят эффекты, которыми они подписаны. Все остальные клавиши просто воспроизводят тот цвет, которым они отмечены. Напомню, что пульт должен находится в зоне видимости ИК-датчика, потому его лучше вывести куда-то в район передней панели, благо длина шнура это позволяет. И самое главное — контроллер запоминает все заданные настройки после отключения и воспроизводит их при повторной подаче питания и старте системы.

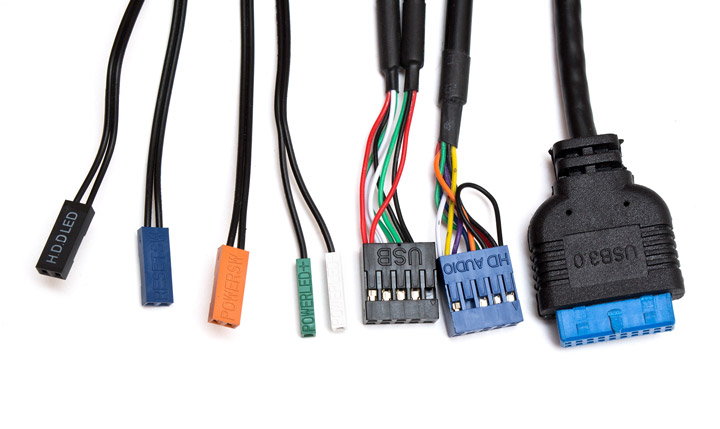

В набор проводов входят: стандартные кабеля от кнопок запуска и перезагрузки системы, индикаторов питания и работы накопителей с разноцветными колодками, колодка от портов USB 2.0 и HDAudio (синего цвета), и колодка USB 3.0. Все шнуры черного цвета и имеют достаточную для нормального подключения к материнской плате длину.
Перейдем к сборке и тестированию системы в корпусе.
