Обзор панорамного корпуса XPG INVADER X

XPG INVADER X — функциональный корпус от компании ADATA, которая хорошо известна своими продуктами для энтузиастов и геймеров. Этот корпус привлекает внимание своим современным дизайном, сочетающим в себе эстетику и практичность. Рассмотрим подробнее его основные характеристики и преимущества.

Характеристики

Комплект поставки

Корпус поставляется в картонной коробке с контурными иллюстрациями продукта и его компонентов. Базовые характеристики напечатаны на боковой стороне коробки.

Для защиты от повреждений внутри коробки корпус надежно зафиксирован двумя демпферами из вспененного полиэтилена.

Кроме того, он помещен в большой полиэтиленовый пакет, а стекло защищено клейкими пленками.

Коробка с принадлежностями и запчастями находится с наружной части защитного демпфера, внутри которой имеются:

• сменная задняя панель для вертикальной установки видеокарты;
• три заглушки в слоты расширения;
• подставка для видеокарты;
• 12 коротких винтов для вентиляторов, которые вкручиваются в пластик;
• семь винтов для блока питания;
• 12 винтов для HDD;
• 23 винта для материнской платы;
• восемь винтов для крепления вентиляторов на кожух БП;
• три стойки для материнской платы;
• отвертка для стоек материнской платы;
• пять нейлоновых стяжек;
• краткое руководство;
• набор наклеек.

Внешний вид

Корпус оснащен панорамными панелями из закаленного тонированного стекла спереди и с одной из сторон, которые обеспечивают отличный обзор внутренних компонентов. Остальные панели имеют перфорацию, что должно способствовать хорошей вентиляции установленных компонентов.

Снятие боковой стеклянной панели требует предварительного демонтажа верхней, которая полностью перфорирована и оснащена пылевым фильтром.

Крепится она двумя винтами сзади и штампованными зацепами.

Снятие пылевого фильтра не вызывает сложностей благодаря магнитному креплению, что может пригодиться, учитывая частую установку сверху вентиляторов для выведения воздуха из корпуса.

После снятия верхней крышки можно демонтировать боковое стекло. Для этого нужно выкрутить два винта сзади и потянуть стекло вверх — оно фиксируется металлическими штампованными направляющими крючками.

Металлические крепежные планки приклеены к стеклу и держатся крепко. По углам стекла на передней части находятся маленькие резиновые демпферные уплотнители, а на задней стороне расположен вспененный демпфер.

Снизу корпуса на углах расположены резиновые ножки треугольной формы.

Пылевой фильтр прикрывает все отверстия снизу, он удобно вынимается в сторону бокового стекла, так что очистка не отнимет много времени.

Корпусные перфорации также продублированы на пластиковых ножках, даже предусмотрены отверстия по отвертку, чтобы без проблем можно было установить нижний вентилятор.

Высота ножек составляет 23 мм.

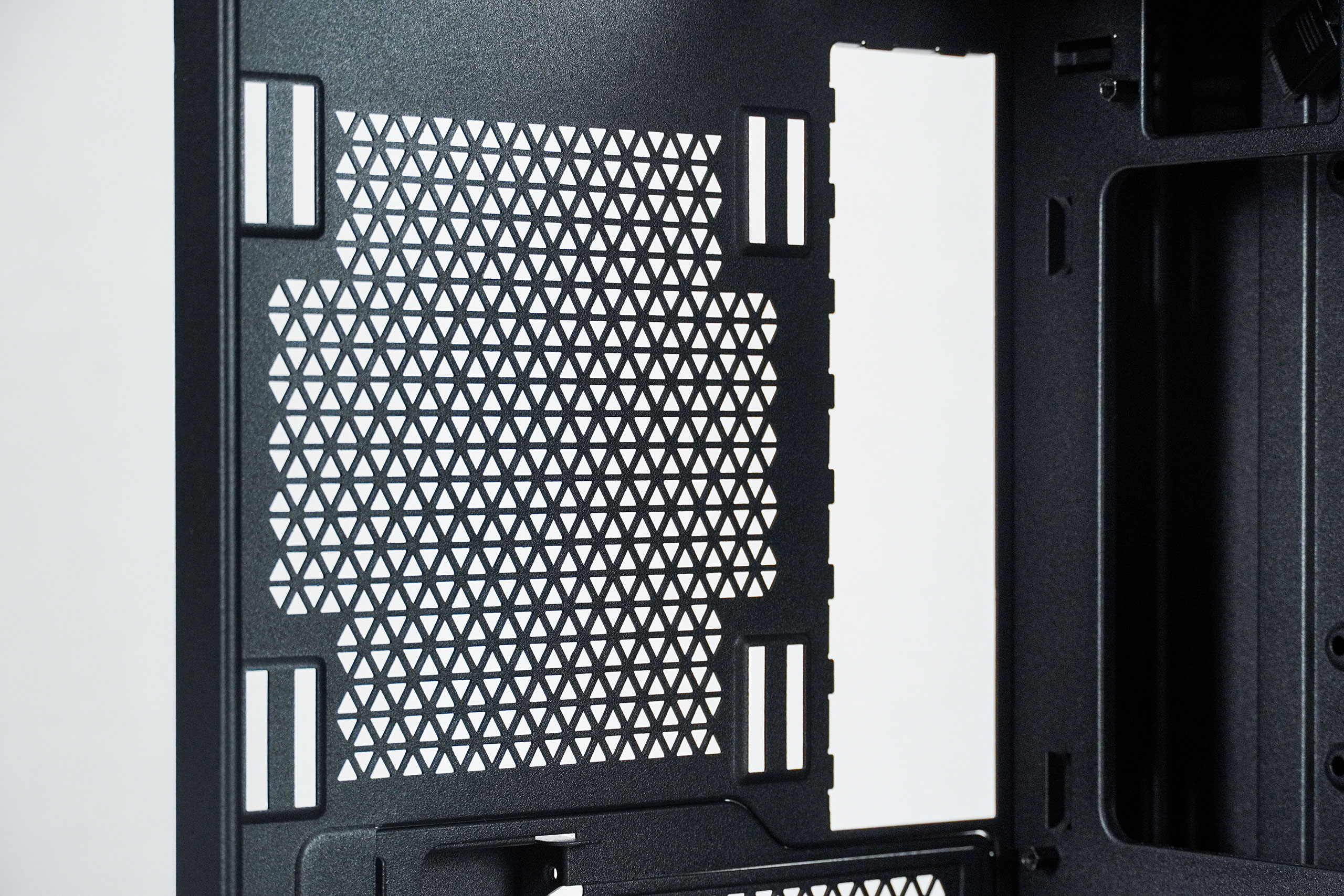

Правая панель металлическая и имеет перфорацию в местах крепления вентиляторов. Эта панель закрепляется двумя винтами и четырьмя штампованными зацепами.

На перфорированной части правой панели имеется фильтр, удерживаемый с помощью магнита.

Сняв правую панель, появится доступ к двум винтам, удерживающим переднее стекло, которое еще дополнительно фиксируется шарнирными клипсами, поэтому даже после откручивания винтов стекло само не выпадет.

Металлические планки крепления, аналогично, как и на боковом стекле, крепко приклеены, но демпферов на переднем стекле нет.

В ножке, расположенной под передним стеклом, находится кнопка включения, возле нее маленькая кнопка перезагрузки, а уже в ней встроен светодиод активности накопителя. Также здесь находятся два разъема USB 3.2 Type-A, 3,5-мм аудио-джек и один порт USB 3.2 Type-C.

Внутреннее устройство

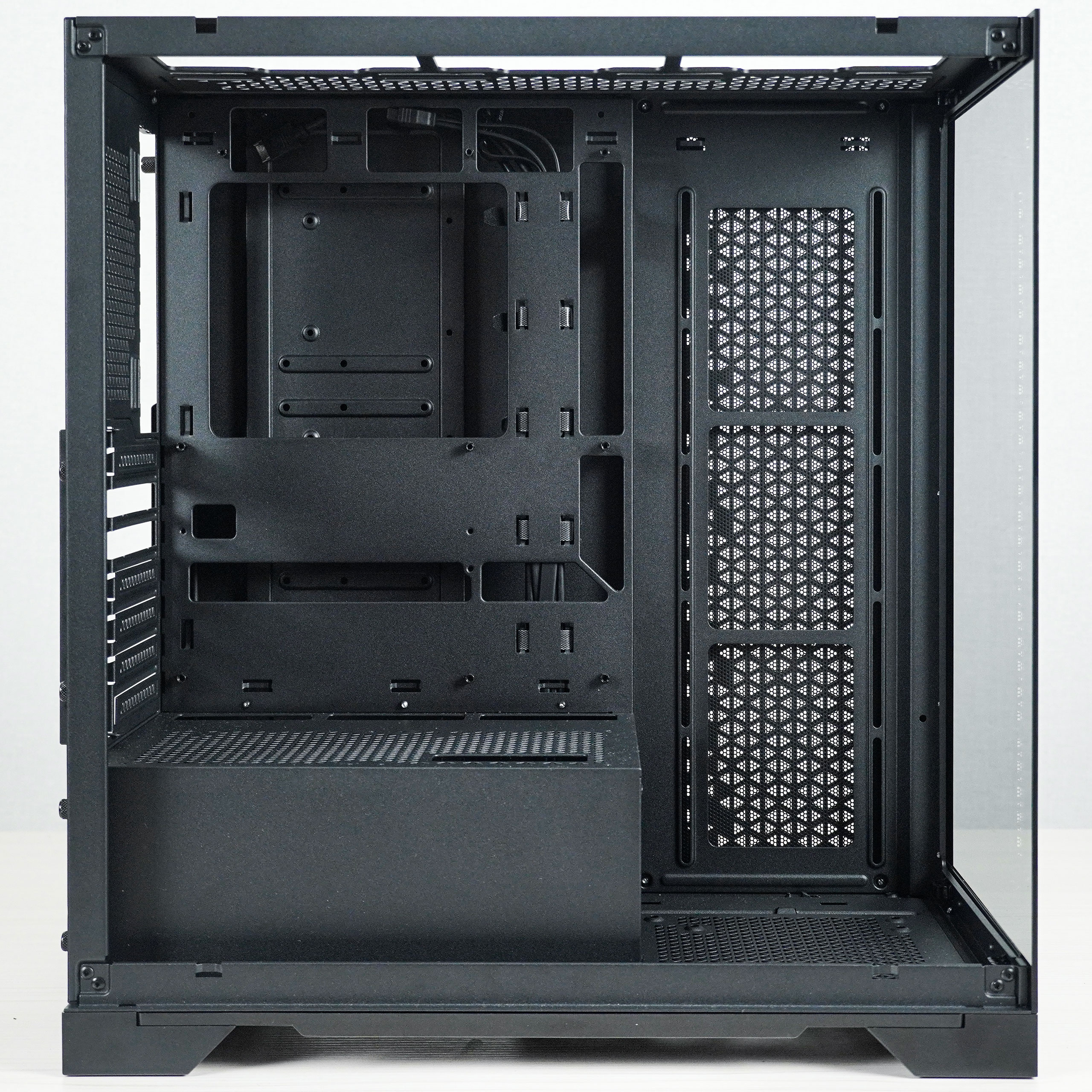

На первый взгляд может показаться, что в корпусе мало места, но после его более тщательного исследования и в процессе использования такое первое впечатление оказывается ложным. Вероятно, причина таких поспешных выводов — это результат продуманных конструкторских решений, как, например, панели для 3,5” или 2,5” накопителей.

Корпус XPG INVADER X поддерживает установку материнских плат форм-факторов ATX, MicroATX и Mini-ITX. Максимальная высота системы охлаждения процессора составляет 175 мм.

Допустимая длина для видеокарты практически равна 400 мм, а ее высота при горизонтальной установке — 125 мм. Также существует модификация данного корпуса с комплектным шлейфом PCIe 4.0, которого в нашем случае, к сожалению, не было. Так что если есть желание установить видеокарту вертикально, рекомендуется выбирать именно вариант корпуса с PCIe райзером в комплекте, ведь подобрать подходящий под имеющиеся отверстия в корпусе и нужные стойки может быть сложной задачей.

Еще один положительный момент — это присутствие подставки для видеокарты, в минимальном положении ее высота равна 56 мм, а в максимальном — 100 мм. Регулируется резьбой и фиксируется контргайкой. По обе стороны присутствуют резиновые накладки, а нижняя часть также оснащена магнитом для более надежной фиксации.

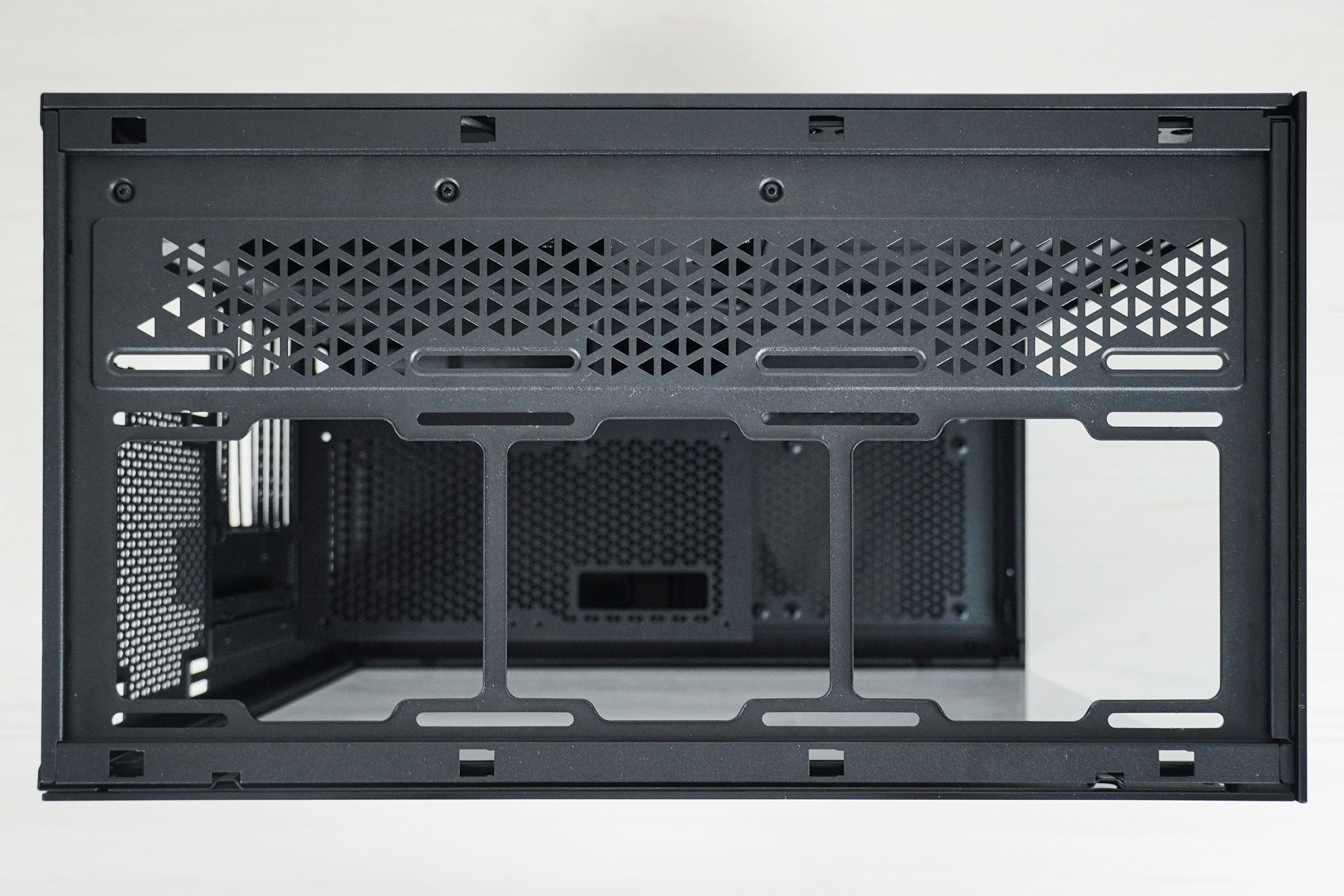

Везде, где это может быть возможно и имеет смысл, можно установить вентиляторы. В частности, на нижней части можно установить один 120- или 140-мм вентилятор. Еще два можно установить на кожух блока питания. Эти вентиляторы могут направлять поток воздуха на видеокарту, но его мощность будет небольшой из-за сложности прохождения воздуха через перфорацию блока питания и кабели. Необходимые для крепления винты входят в комплект.

Три 120-мм вентилятора можно установить на боковую панель корпуса. На верхней есть возможность также расположить три 120-мм вентилятора или два типоразмером 140 мм.

Напоследок, на задней части допускается установка одной «вертушки» на 120 или 140 мм.

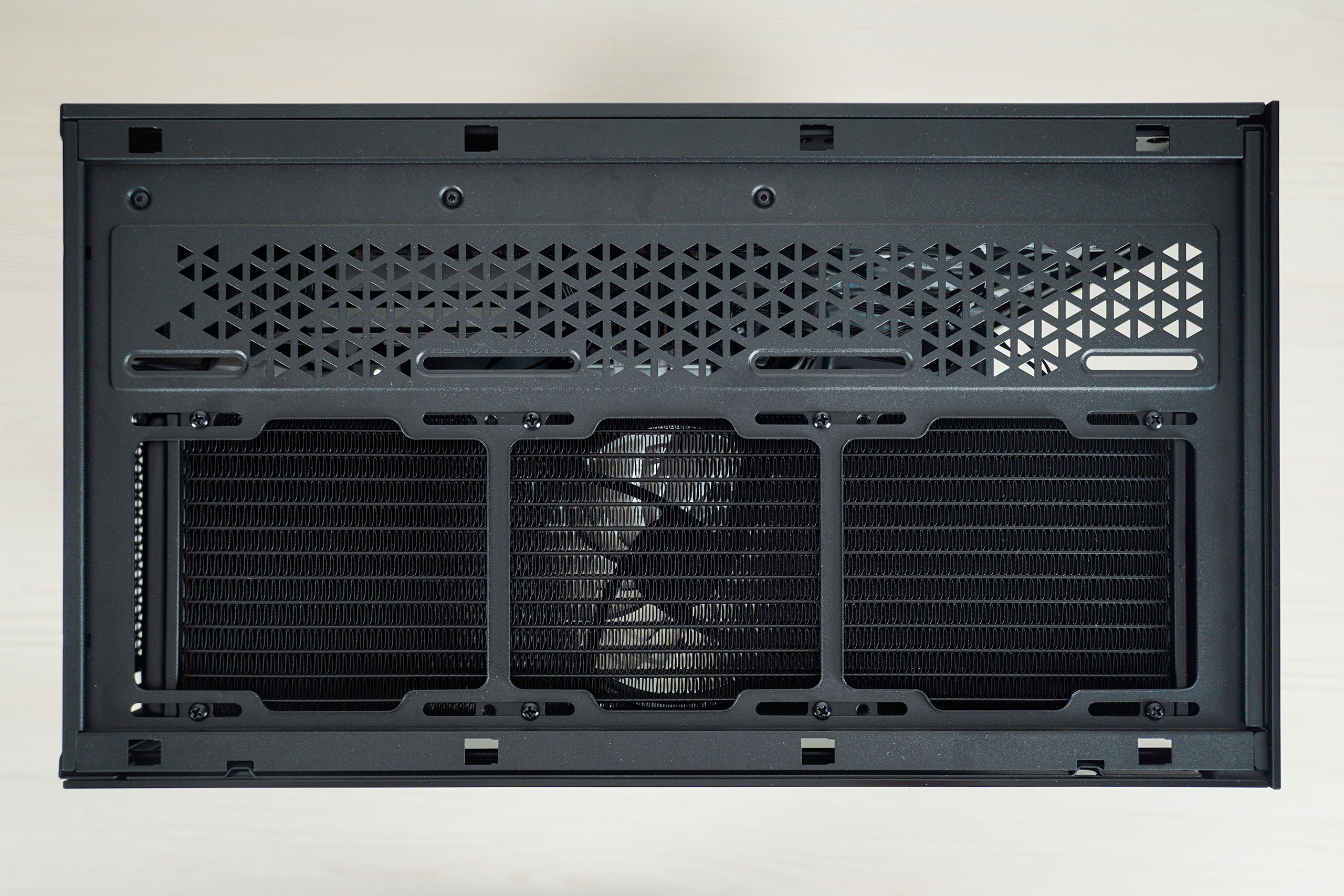

Относительно радиаторов, картина несколько иная: радиатор типоразмера 360 мм без проблем поместится на верхнюю панель, однако 280 радиатор в случае, если его толщина вместе с вентиляторами превышает 58 мм, может не подойти из-за конфликта с оперативной памятью. Поэтому в процессе подбора компонентов рекомендуется обратить внимание на соответствующие размеры.

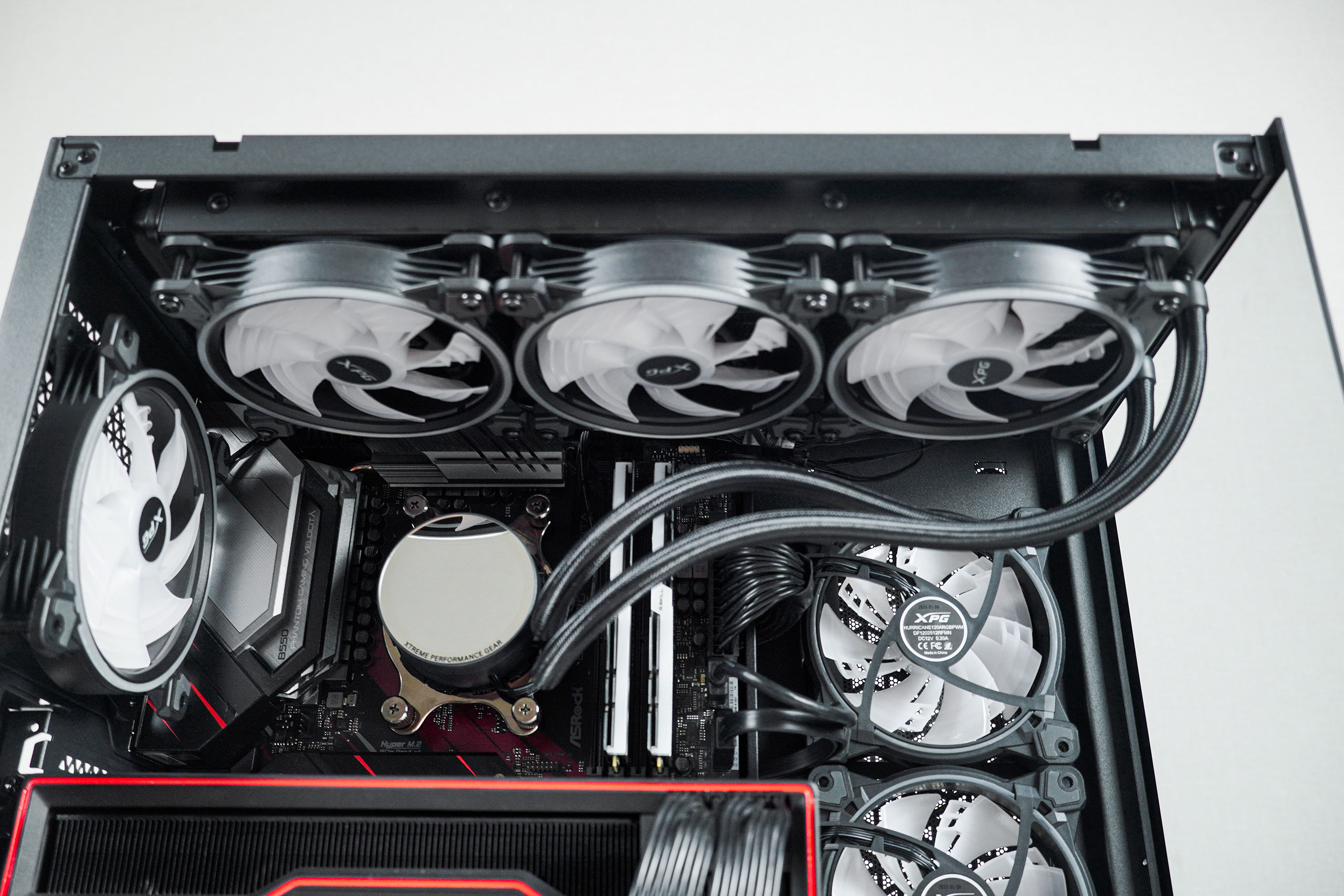

Радиатор при установке сверху смещен в сторону левой стеклянной панели, и за неимением пространства над материнской платой система охлаждения будет перекрывать часть VRM и доступ к разъемам.

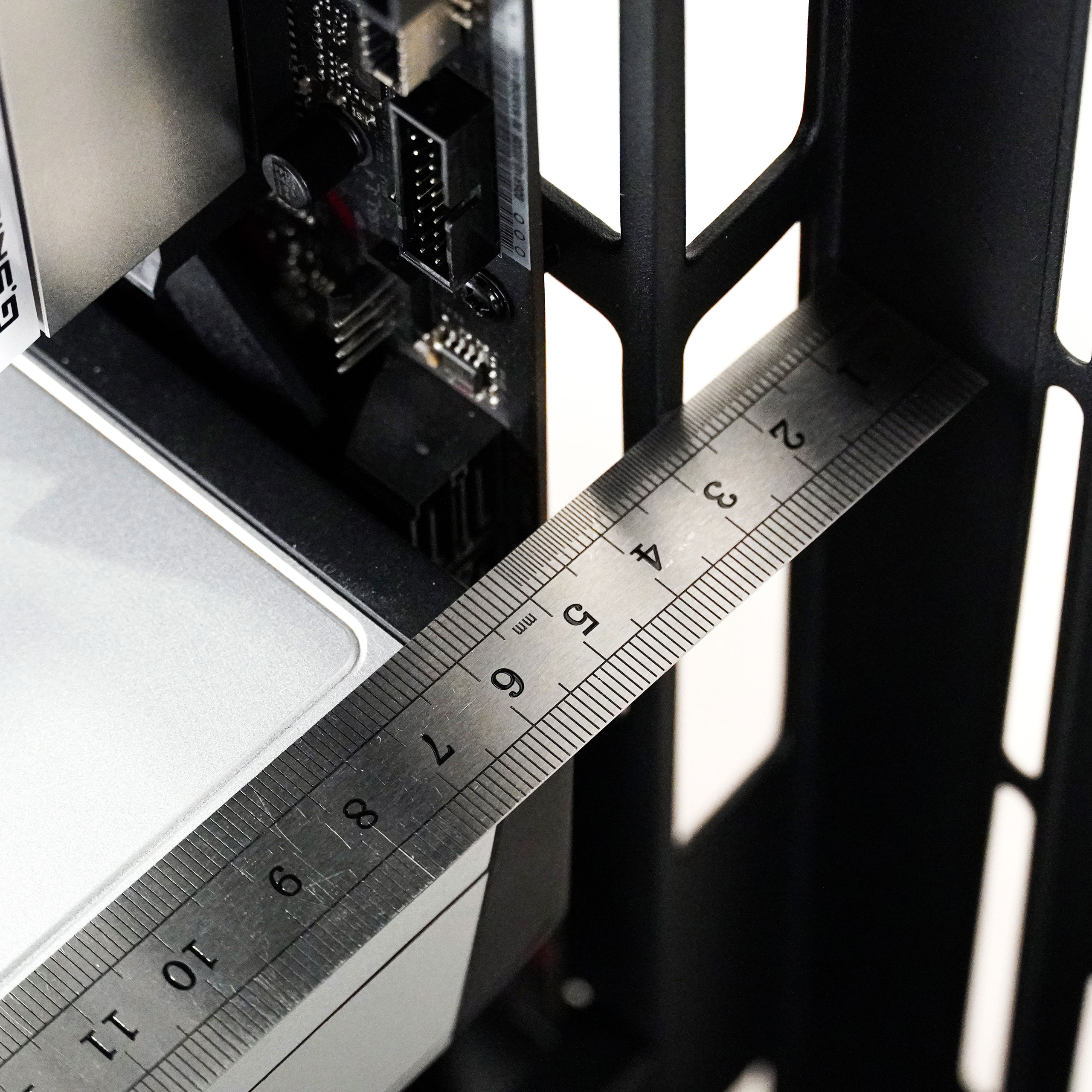

На боковую панель можно установить радиатор 360 мм, но с некоторыми ограничениями. При горизонтальной установке видеокарты доступное пространство радиатора и вентиляторов составляет 5 см. Это позволяет без проблем установить большинство систем жидкостного охлаждения (AIO). Если ваша СЖО требует больше места, видеокарту можно установить вертикально. Однако следует упомянуть, что комплект поставки нашего тестового экземпляра не включал шлейф PCIe 4.0 и следует обратить внимание на соответствующую модель.

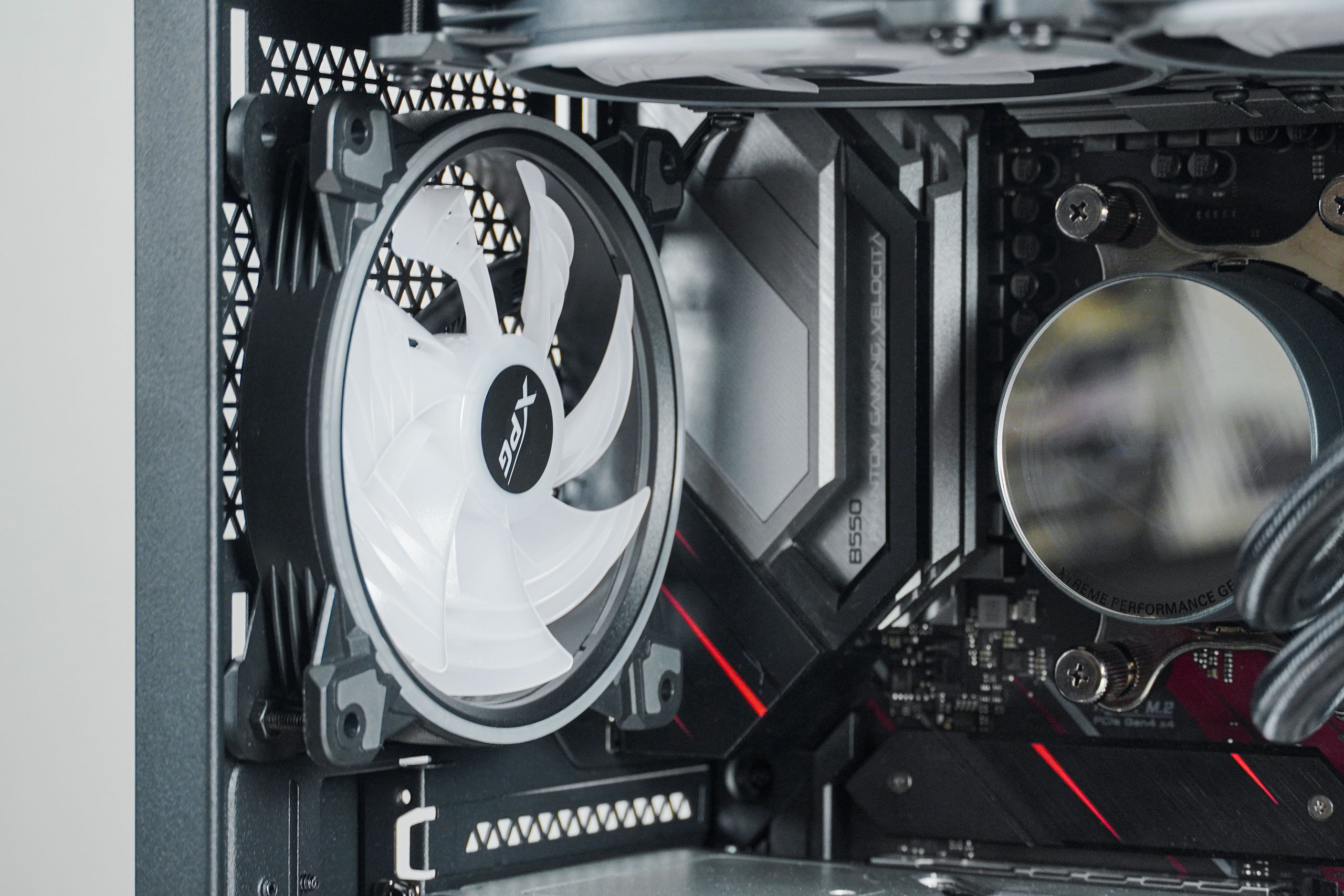

На заднюю часть также может быть установлен 120-мм радиатор, но в современных реалиях лучше для не слишком горячего процессора выбрать башню, а для более мощного — AIO или даже кастомную СЖО с большим радиатором.

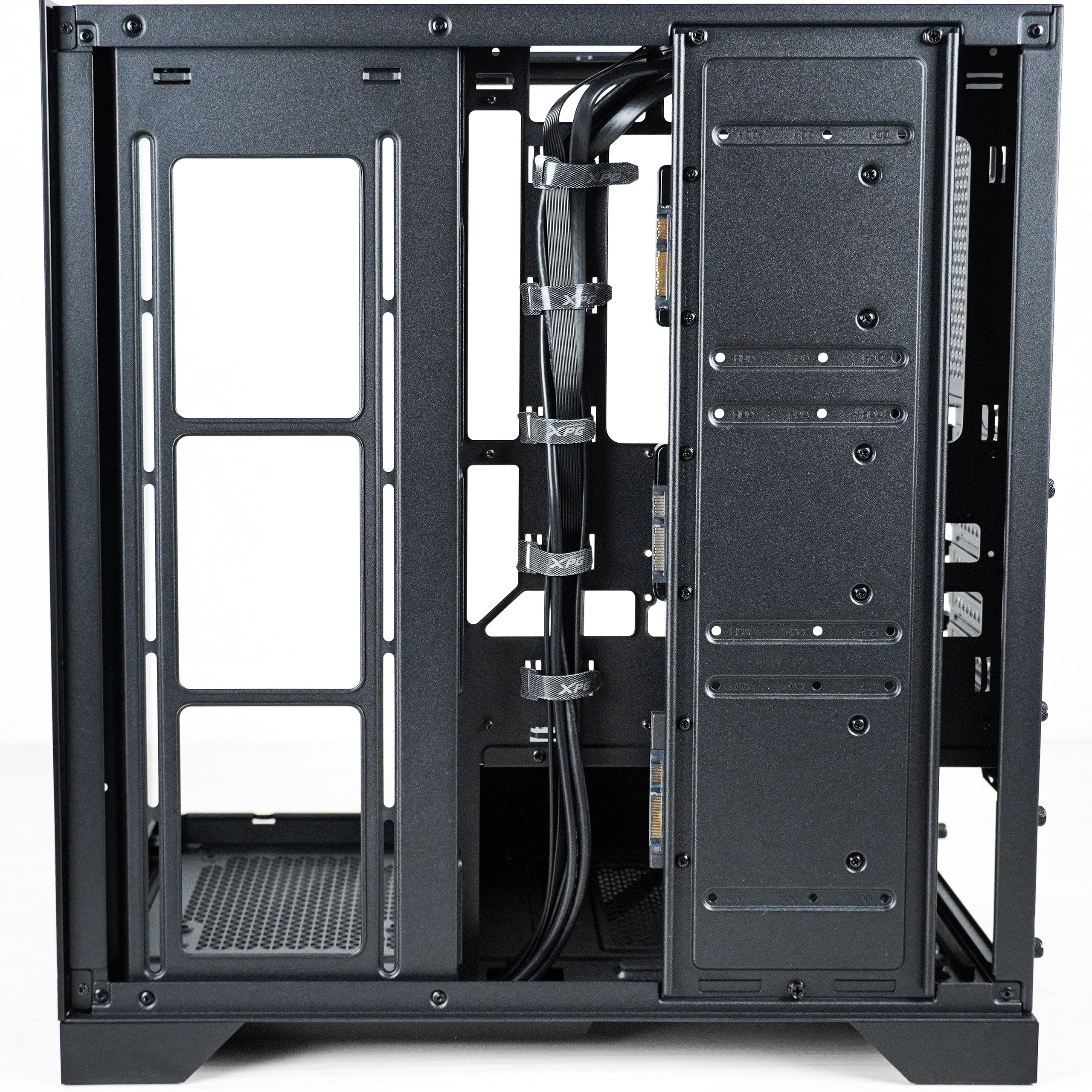

За материнской платой расположен кронштейн для накопителей, он крепится на три винта и металлический зацеп.

На нем можно установить три устройства формата 3,5” или 2,5”.

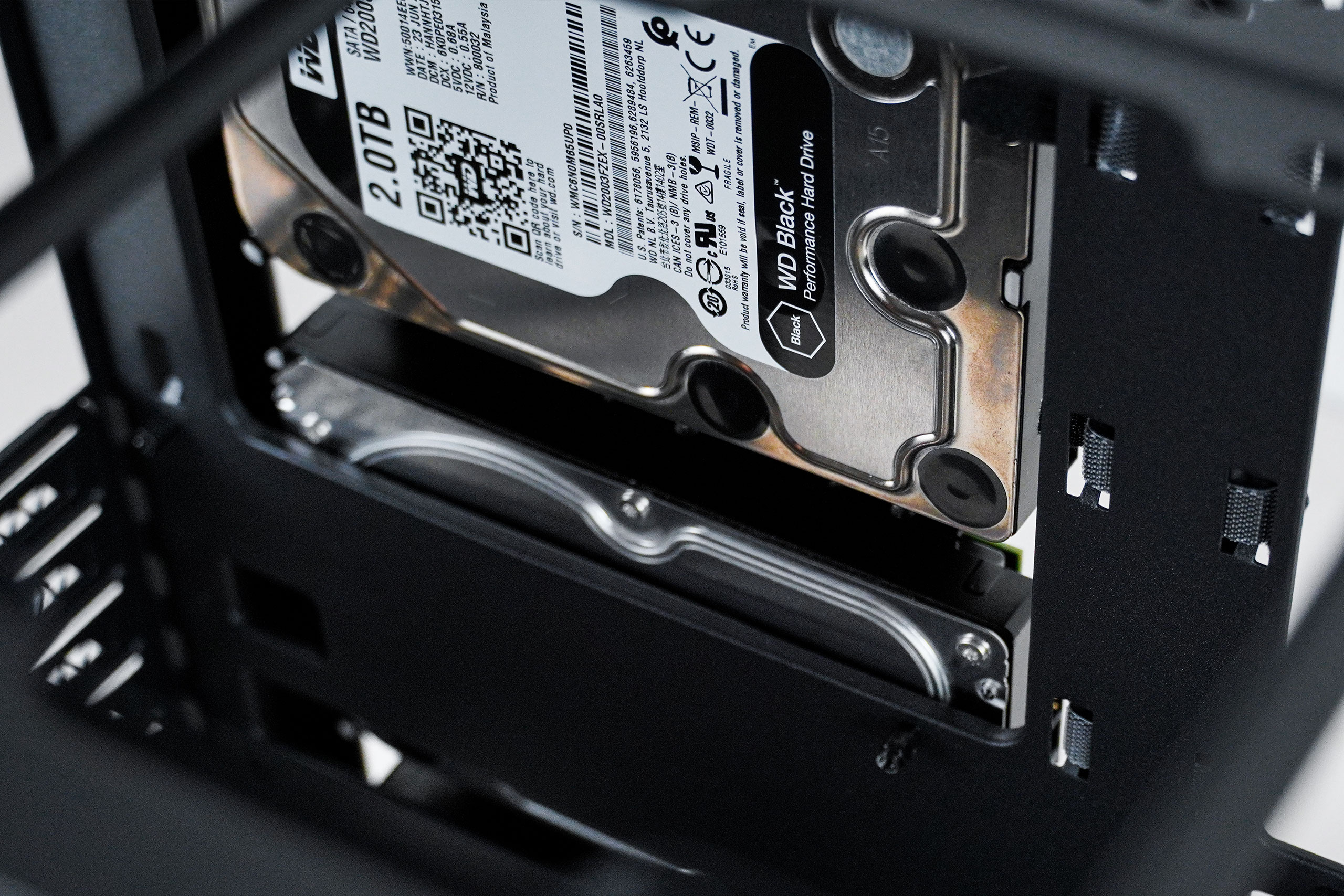

При использовании трех 3,5″ жестких дисков расстояние между ними и панелью материнской платы будет отсутствовать, но все равно будет хватать места для прокладки кабелей.

Базово корпус снабжен пятью хомутами на липучках.

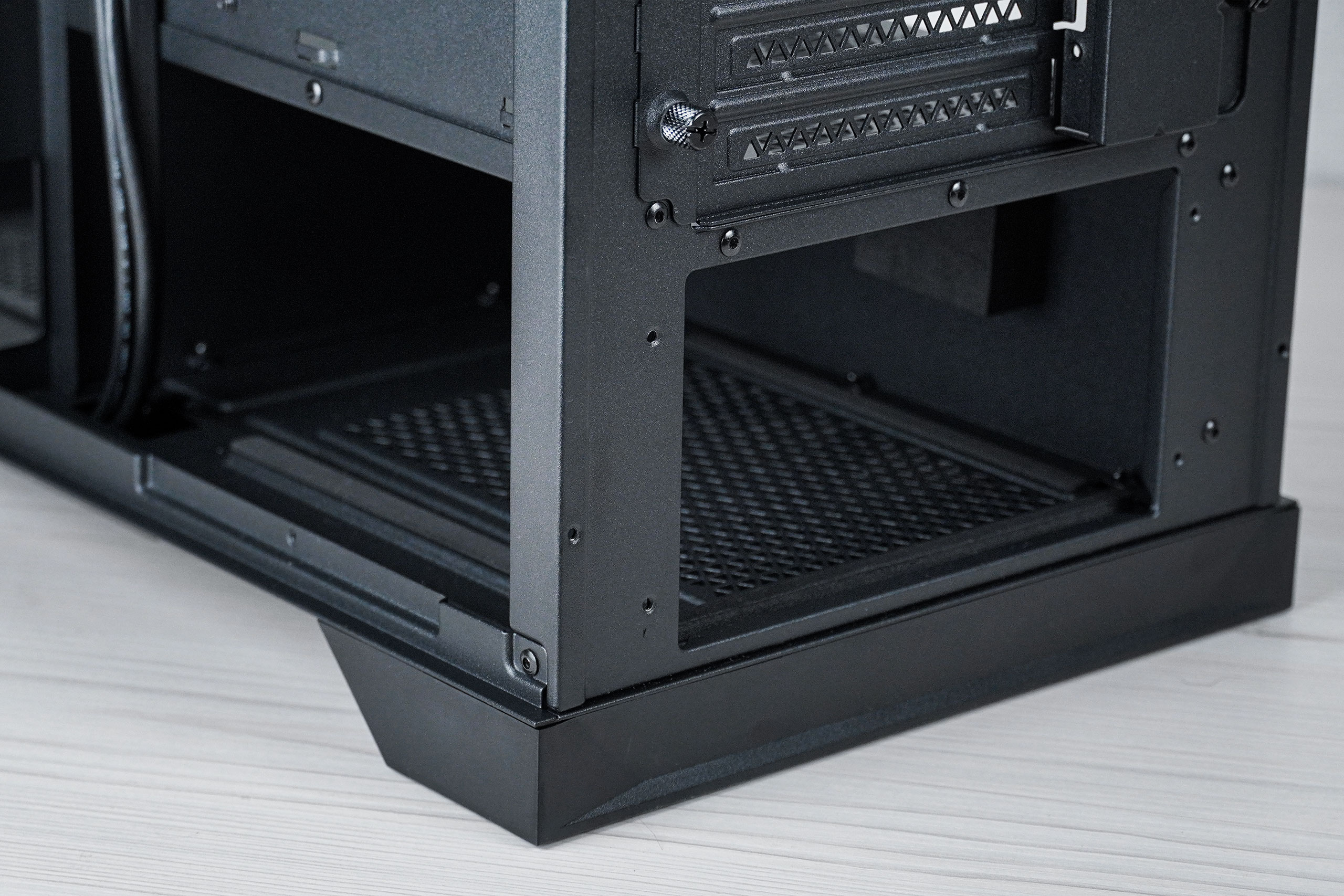

Под кожухом блока питания предусмотрено 240 мм пространства. Сам блок можно установить со стороны боковой панели или через заднюю, предварительно сняв переходную планку.

Для БП предусмотрены вспененные демпферы снизу и один большой сбоку на кожухе.

Панель слотов расширения съемная. Комплектация корпуса включает в себя дополнительную панель, которая позволяет изменять ориентацию видеокарты с горизонтальной на вертикальную.

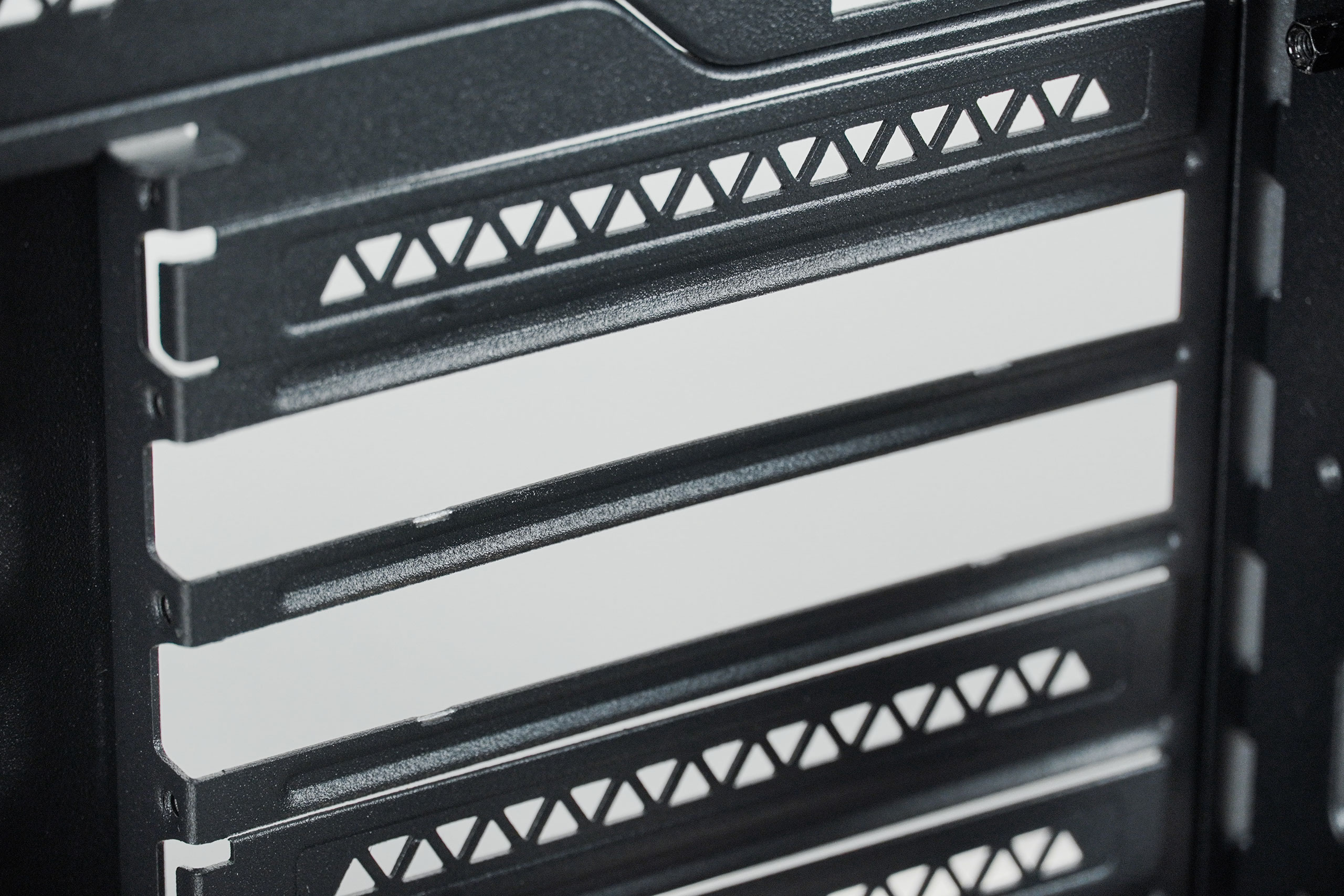

Единственный недостаток — это одноразовые заглушки слотов расширения, однако производитель добавил в комплект три запасных многоразовых.

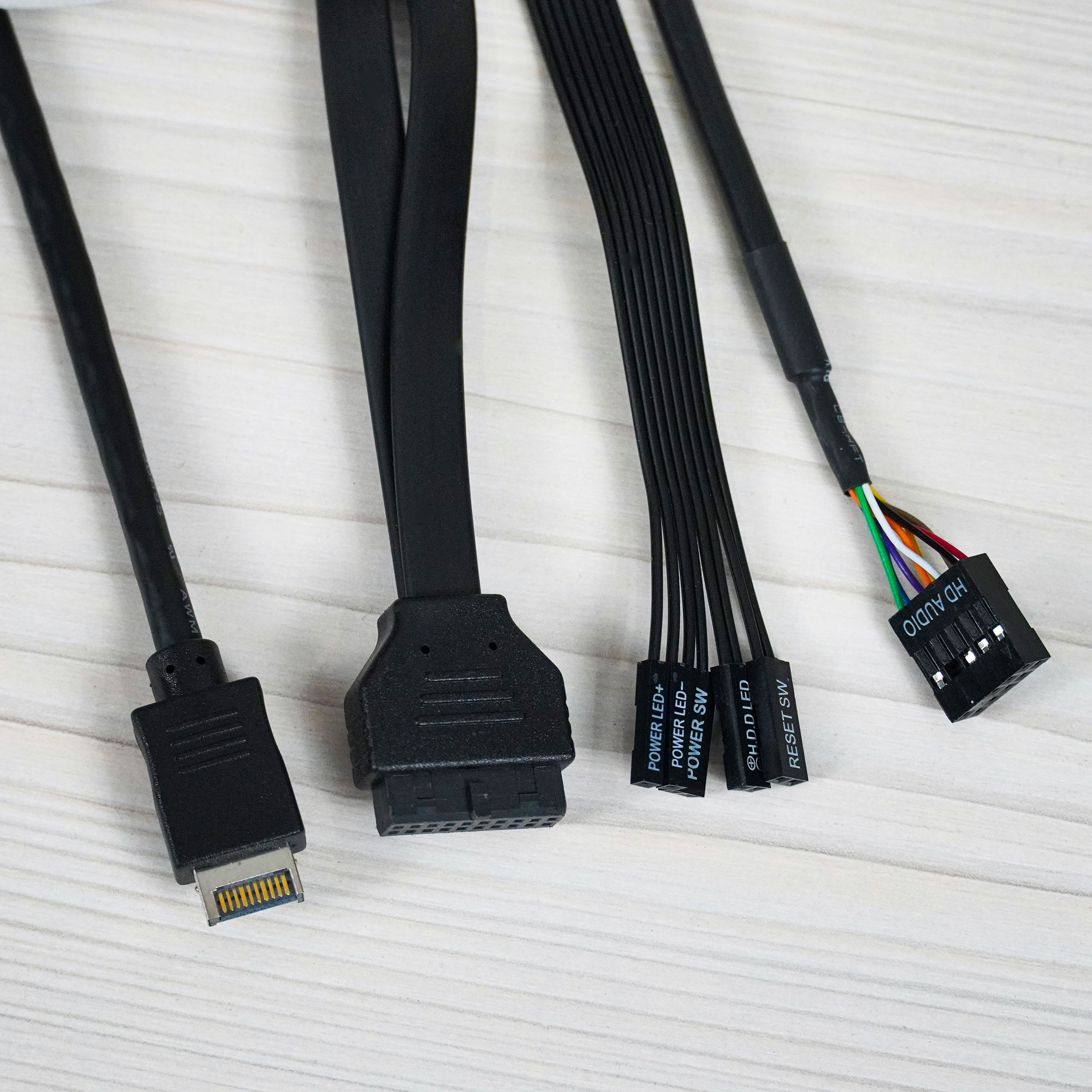

XPG INVADER X оснащен кабелями USB 3.2 Type-A, USB 3.2 Gen2 Type-C, HD-Audio и проводами подключения кнопок и индикаторов.

Сборка

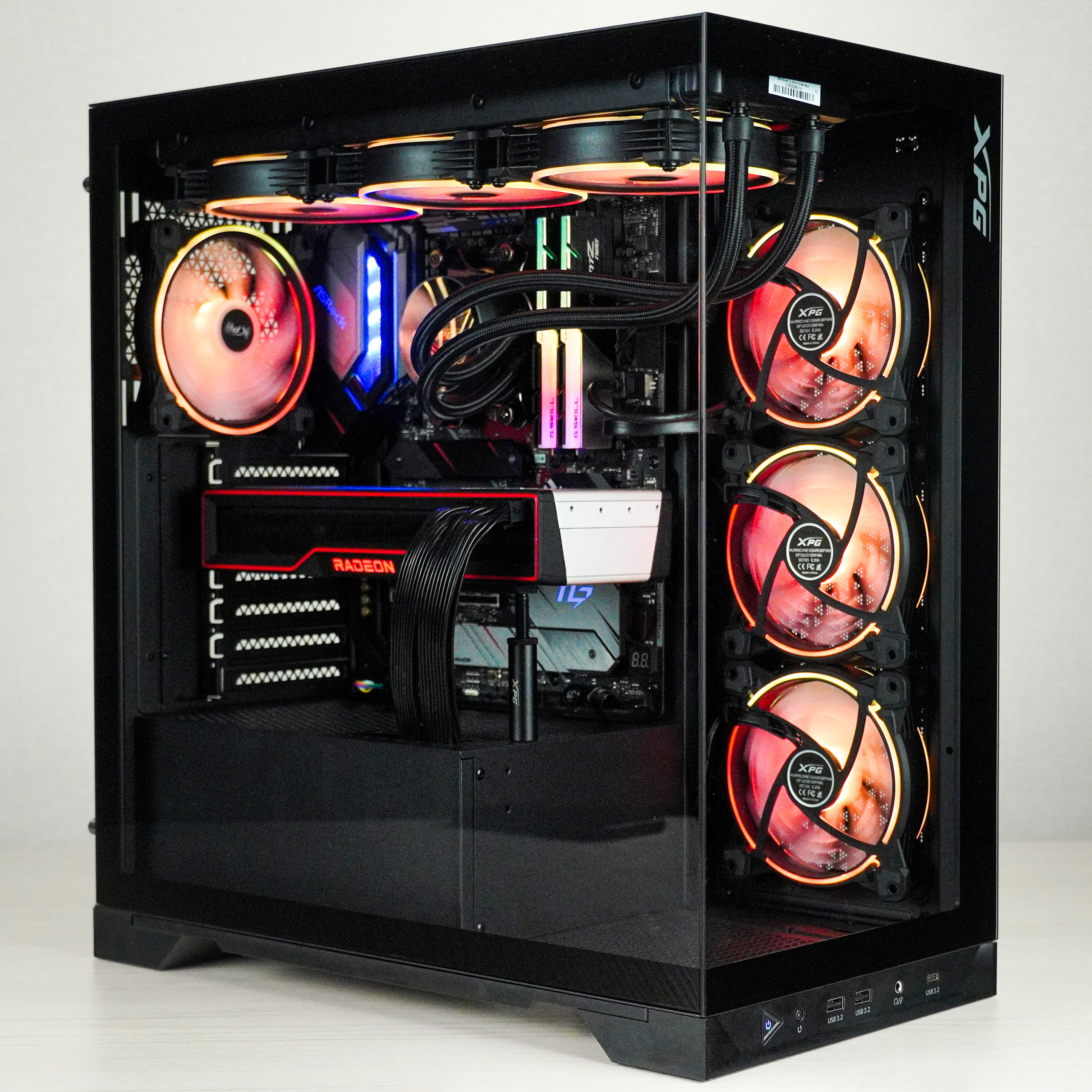

Система в корпусе собирается легко, поскольку все нужные панели снимаются достаточно просто, что облегчает доступ ко всем компонентам внутри. Прокладка кабелей также оказывается достаточно удобной благодаря многочисленным отверстиям и специальным хомутам для крепления стяжек.

В рамках тестирования данной системы не использовались накопители формата 3,5" или 2,5". Однако визуальный обзор свидетельствует, что их размещение не составляло бы никаких проблем. Кабели легко прокладываются, а их избыточная длина или неиспользованные целиком провода без проблем скрываются под кожухом блока питания, не создавая визуального или физического дискомфорта.

Для проведения тестирования эффективности охлаждения компонентов в корпусе XPG INVADER X использовалась система следующей конфигурации:

• процессор: AMD Ryzen 9 5950X;
• кулер: система жидкостного охлаждения XPG Levante X 360;
• термопаста: ARCTIC MX-4;
• материнская плата: ASRock B550 PG Velocita;
• видеокарта: AMD Radeon RX 6800 XT;
• память: G.Skill Trident Z Neo F4-3600C16D (2x8 DDR4 3600, 16-16-16-36 1,35В);
• твердотельный накопитель: SSD Kingston NV1 500GB (NVMe M.2 2280);
• блок питания: be quiet! PURE POWER 12M 1000W.

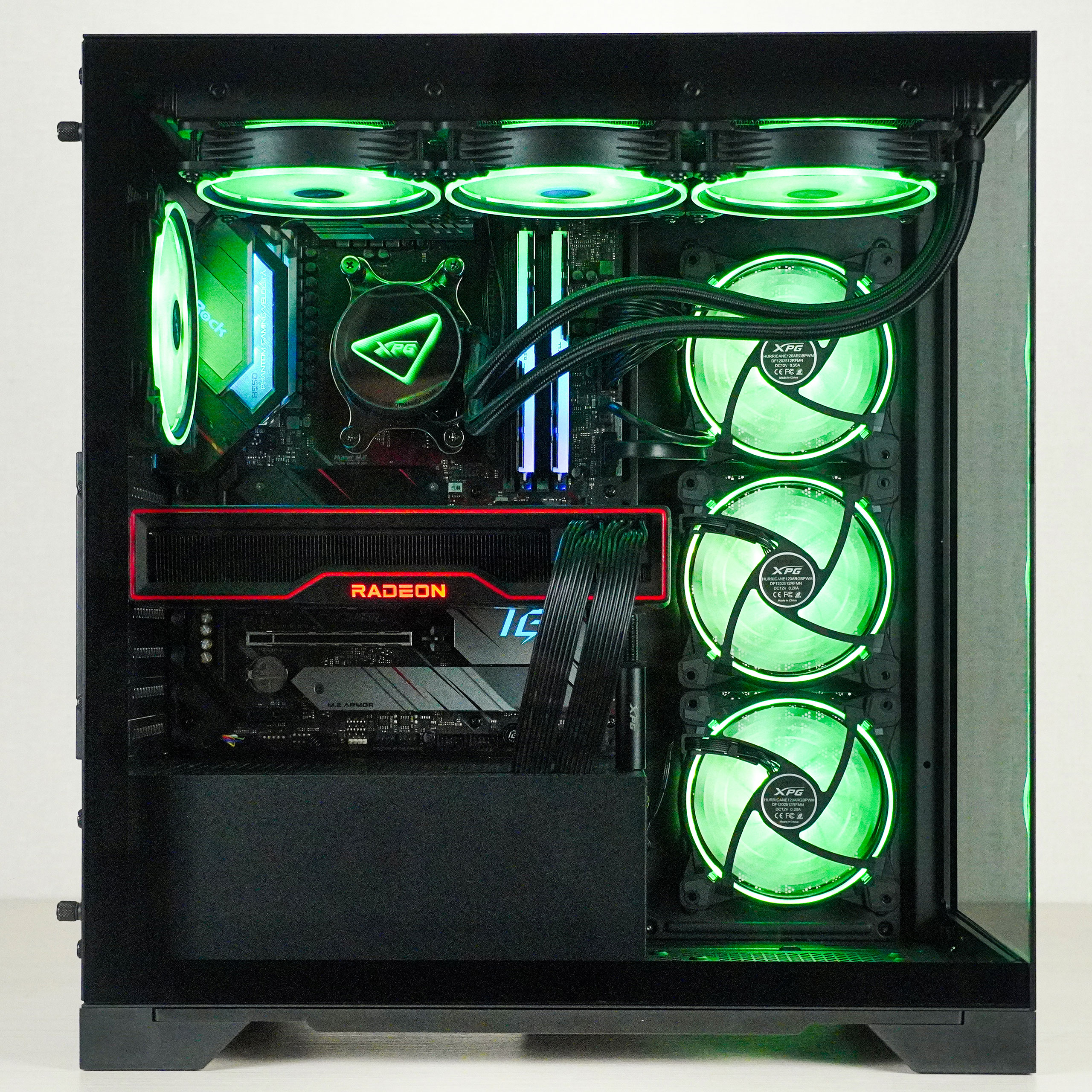

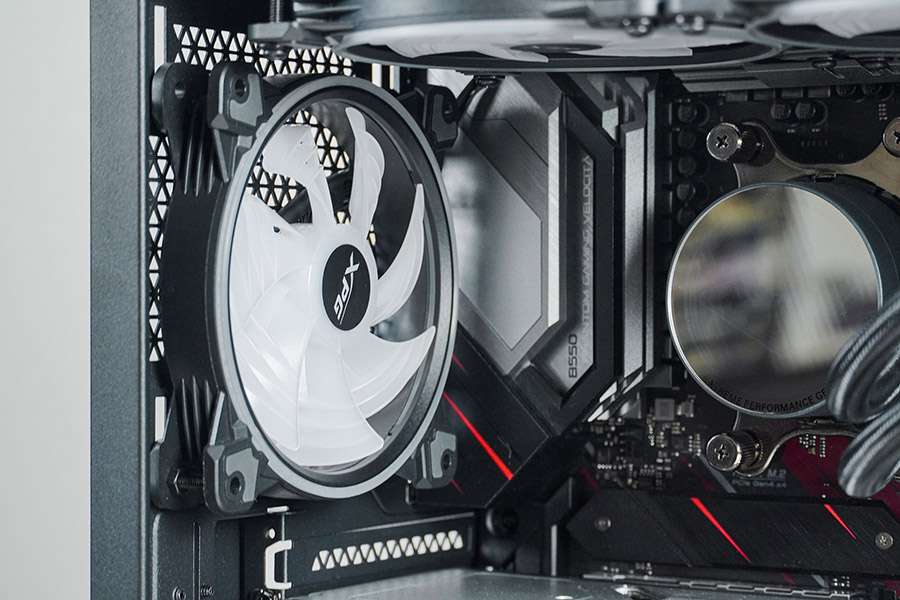

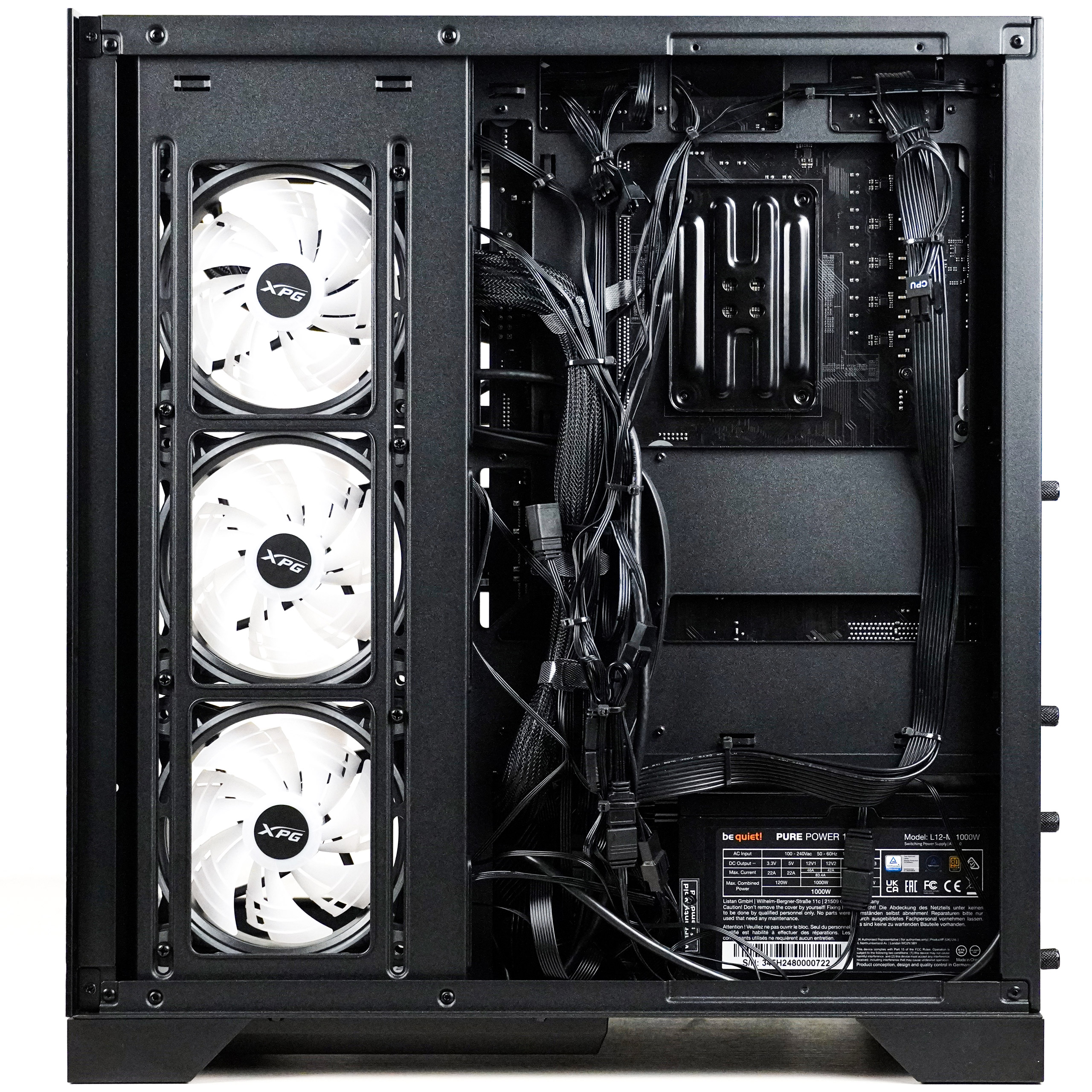

В корпус для лучшей вентиляции были добавлены четыре вентилятора XPG Hurricane 120 ARGB, три на подачу воздуха из боковой части и один на вытяжку на задней панели.

Методика тестирования

Процессор работал в разгоне до 4,2 ГГц с напряжением 1,20 В, что увеличивало его мощность до 230 Вт. Видеокарта использовалась со стоковыми настройками и потребляла 255 Вт. Сначала тестирование системы производилось на открытом стенде с горизонтальной ориентацией материнской платы при постоянной температуре 23 градуса Цельсия в помещении.

Впоследствии система собиралась в корпусе и тестировалась в обычном положении. Для прогрева центрального процессора применялся стресс-тест CPUID powerMAX с инструкциями AVX, для прогрева видеокарты — стресс-тест FurMark. Мониторинг температуры процессора производился с помощью утилиты HWMonitor. Измерение уровня громкости выполнялось шумомером Benetech GM1357.

Тестирование занимало примерно по 40 минут для каждой конфигурации.

Результаты испытаний

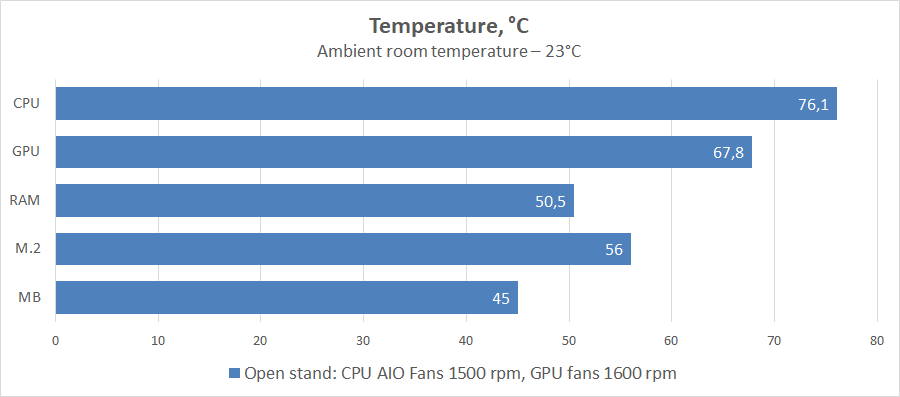

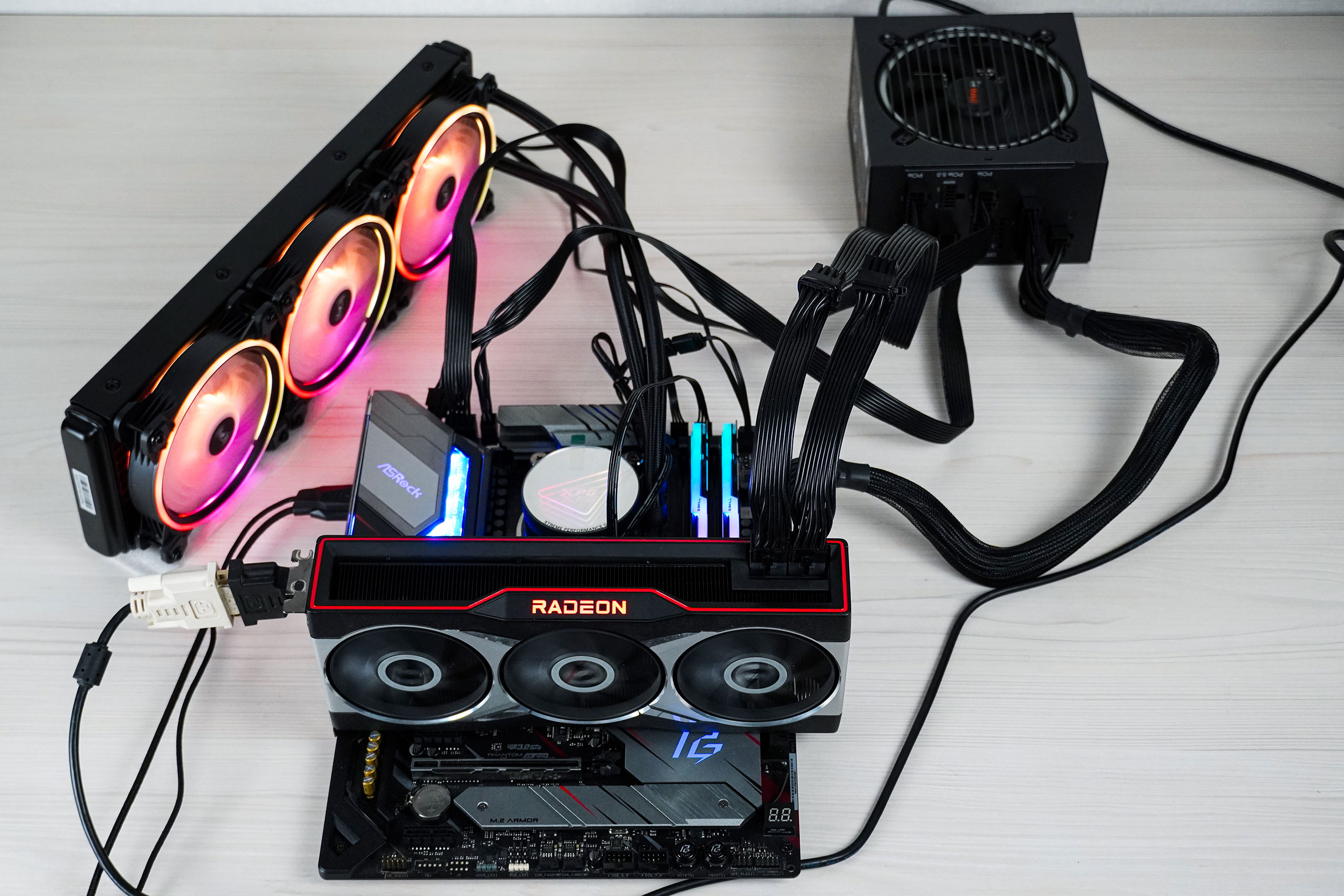

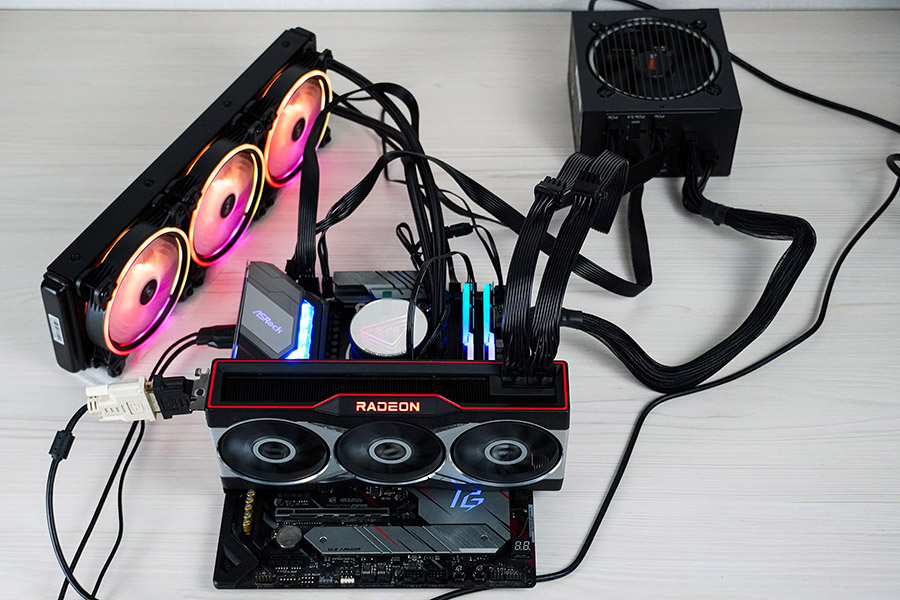

Сначала приведем результаты тестирования системы в виде открытого стенда. Вентиляторы системы жидкостного охлаждения XPG Levante X 360 работали на скорости 1500 об/мин, а вентиляторы видеокарты — 1600 об/мин. Уровень шума в таком режиме находился на отметке 40,5 дБ(А), что можно характеризовать как комфортный: не тихо, но и не громко.

Учитывая уровень тепловыделения, температурные показатели находятся на приемлемом уровне. Далее собираем тестовую систему в корпус для последующего тестирования.

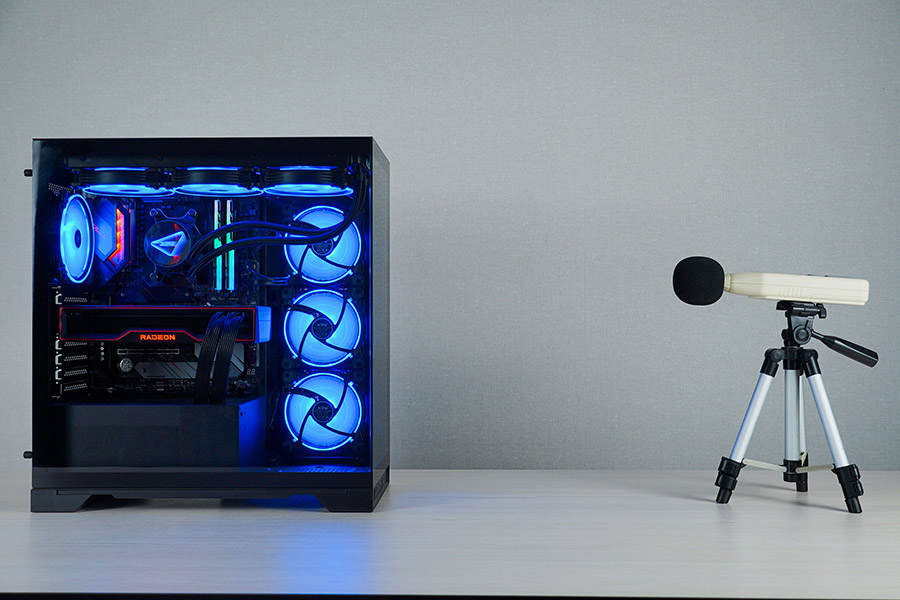

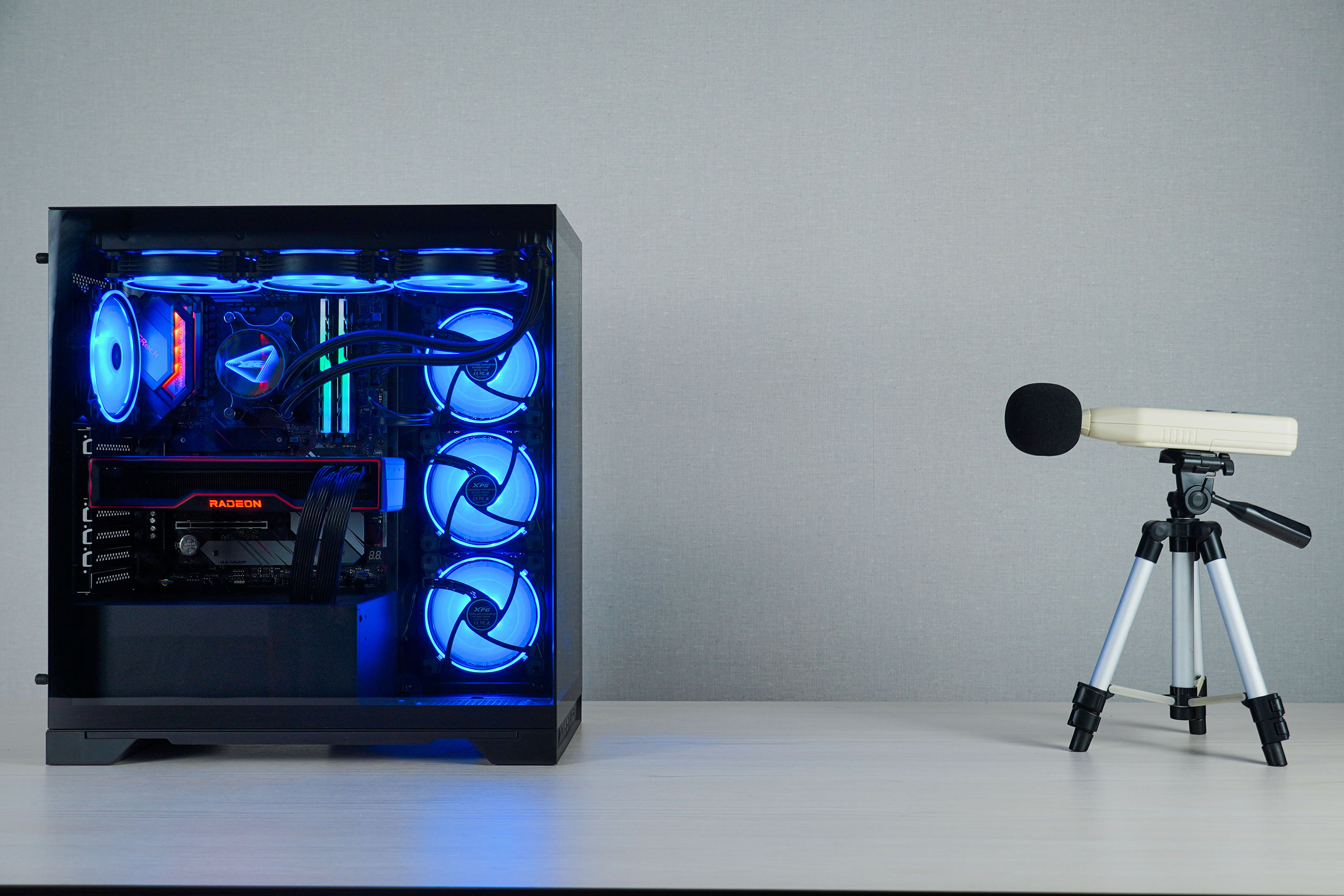

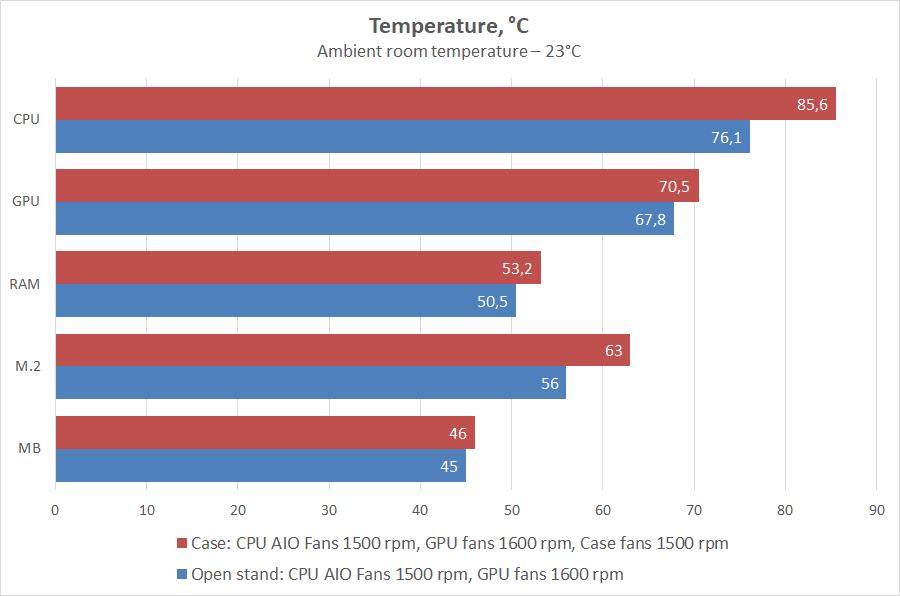

Тестирование в собранном виде проводилось при одинаковой скорости вращения корпусных вентиляторов и вентиляторов системы жидкостного охлаждения, составлявшей 1500 оборотов в минуту. Уровень шума по результатам измерений составил 41 дБ(А), а температуры компонентов прогнозируемо несколько повысились.

Наиболее температура возросла у процессора, что, вероятно, связано с близостью расположения радиатора процессора к видеокарте, которая во время работы выделяет значительное количество тепла. Тем не менее в этом корпусе имеется возможность поэкспериментировать с потоками воздуха и выбрать оптимальный для конкретной системы. Например, один из таких вариантов — использовать свободное место на нижней панели для установки вентилятора, который будет нагнетать холодный воздух внутрь корпуса. Или же вертикальную установку видеокарты при наличии соответствующего PCIe-удлинителя. Кроме того, можно рассмотреть перемещение радиатора AIO на боковую панель.

Выводы

Корпус XPG INVADER X отличается современным и стильным дизайном благодаря панорамному закаленному стеклу с затемнением, которое обеспечивает превосходный обзор внутренних компонентов. Корпус выглядит привлекательно и отвечает требованиям пользователей, ценящих визуальную составляющую своих систем.

XPG INVADER X просторный внутри, что облегчает процесс сборки и модернизации системы. Он имеет достаточно места для размещения видеокарты, системы охлаждения и вентиляторов, дополнительных накопителей и т.д. Также он обладает хорошо организованной системой менеджмента кабелей, что способствует чистому и аккуратному виду внутреннего пространства.

Корпус сочетает достойное качество сборки и удобство в использовании, что делает его подходящим вариантом для геймеров и, возможно, для энтузиастов, желающих продемонстрировать внутренности своих систем. XPG INVADER X является не очень большим по своим размерам, соответственно  для некоторых очень высокомощных сборок может не подойти, но для многих пользователей этот корпус вполне подойдет.
