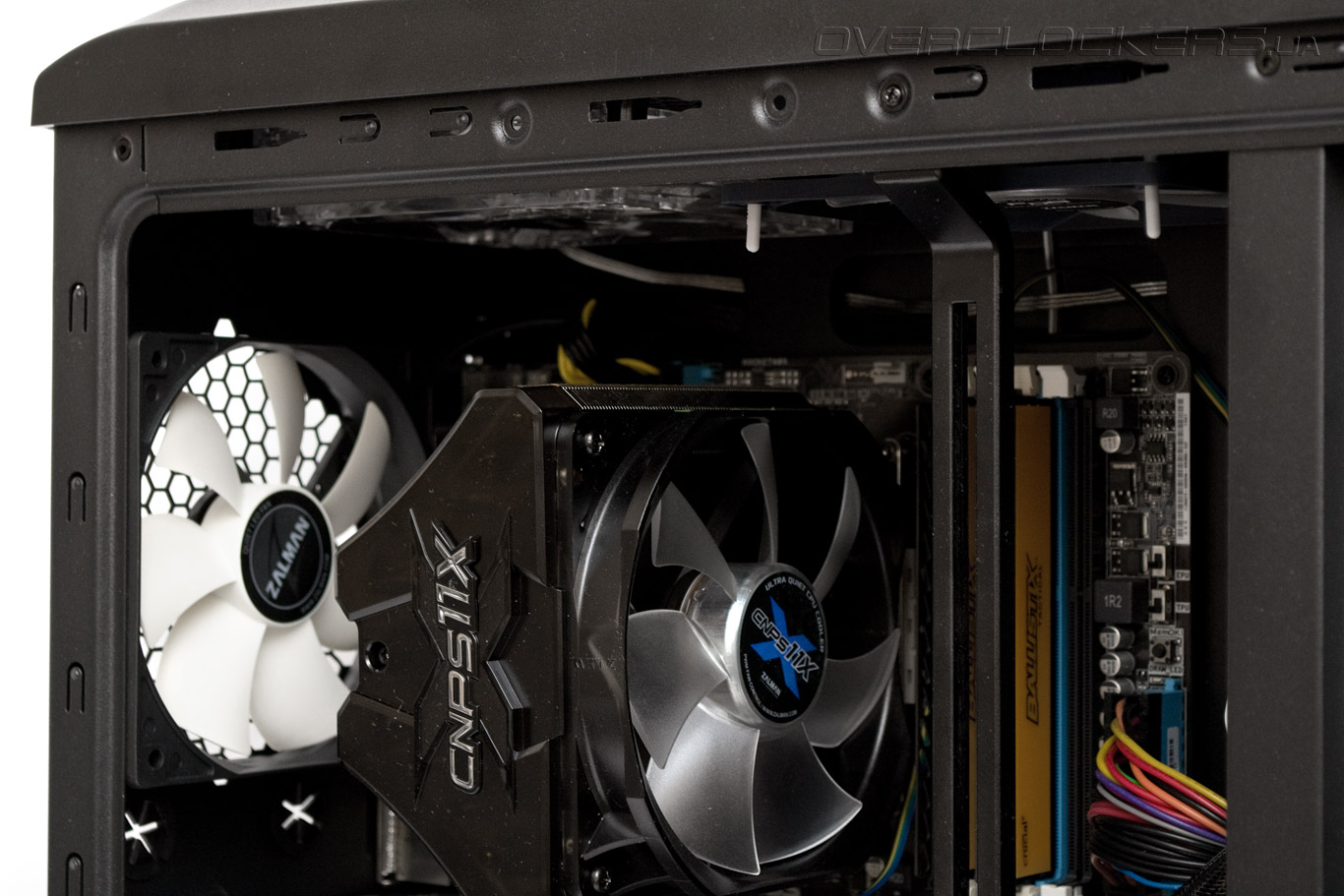

Монтаж системы в Zalman MS800 Plus проходит без особых сложностей, поскольку корпус имеет достаточно свободного места для компонентов. Есть несколько особенностей, на которых хотелось бы акцентировать внимание. Боковые дверцы довольно плотно сидят на шасси и нужно приложить приличное усилие, чтобы открыть их, сдвинув назад. Установка верхних и нижних вентиляторов потребует снятия крышки и днища. Днище снимается просто, а процесс демонтажа крышки мы описали подробно ранее в обзоре. Для подключения к портам платы горячей замены дисков лучше использовать SATA-кабели с прямым коннектором. Приятно порадует энтузиастов запас места над процессорным радиатором, который позволяет проводить любые манипуляции в этой зоне при полностью собранной системе. Туда вполне поместится двухсекционный радиатор СВО.

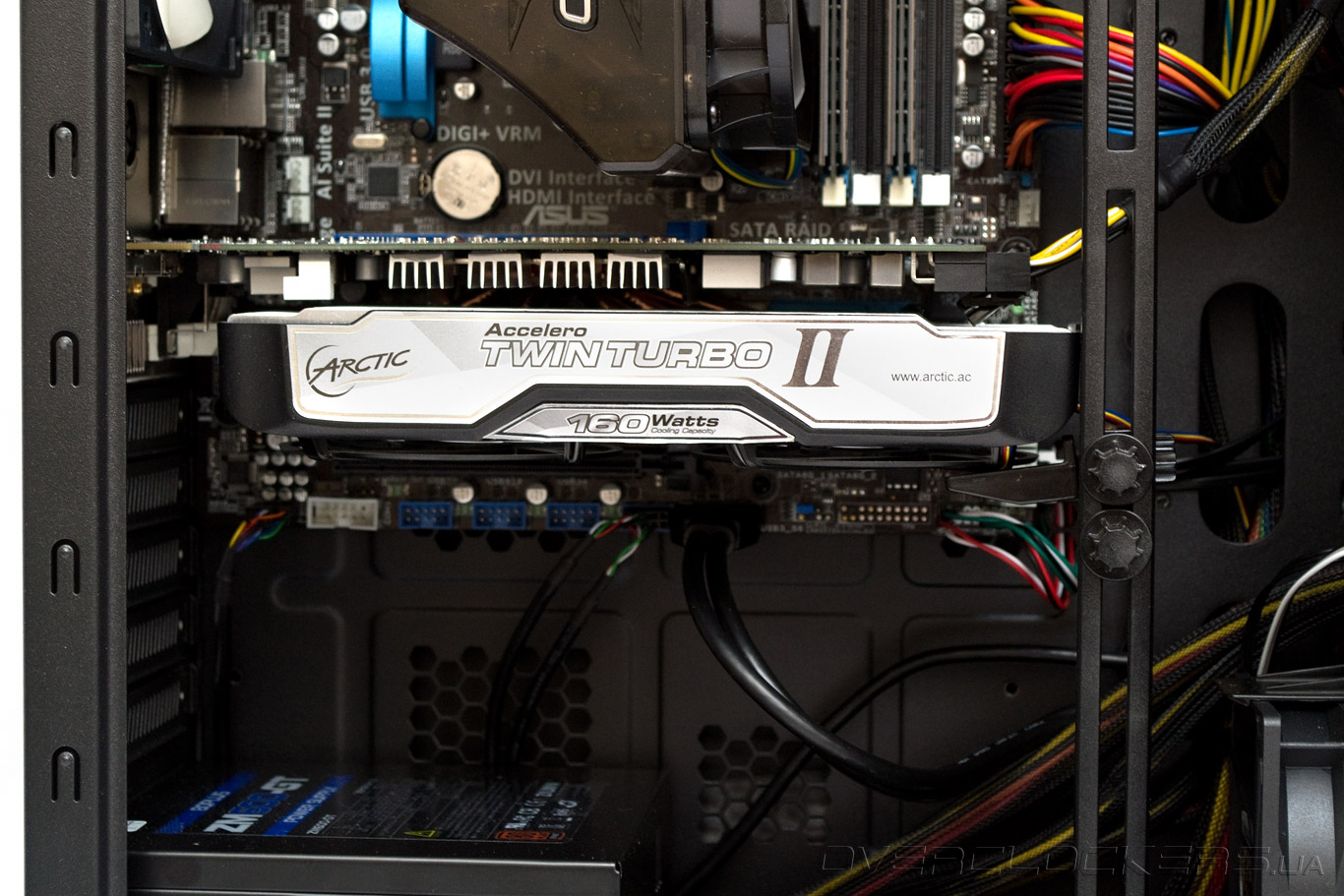

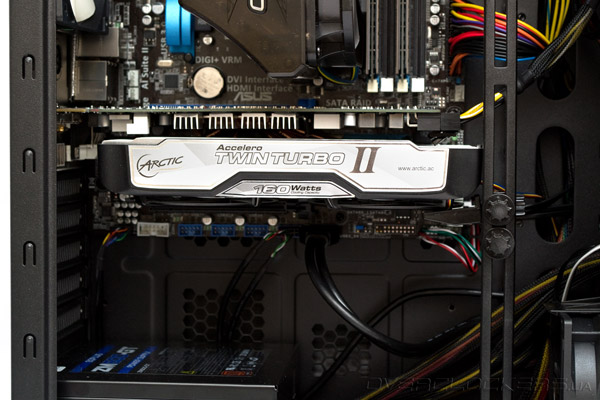

Не меньше порадовала и система поддержки плат расширения. В кои-то веки наш массивный Arctic Cooling Accelero Twin Turbo II не прогибает текстолит видеокарты своим весом.

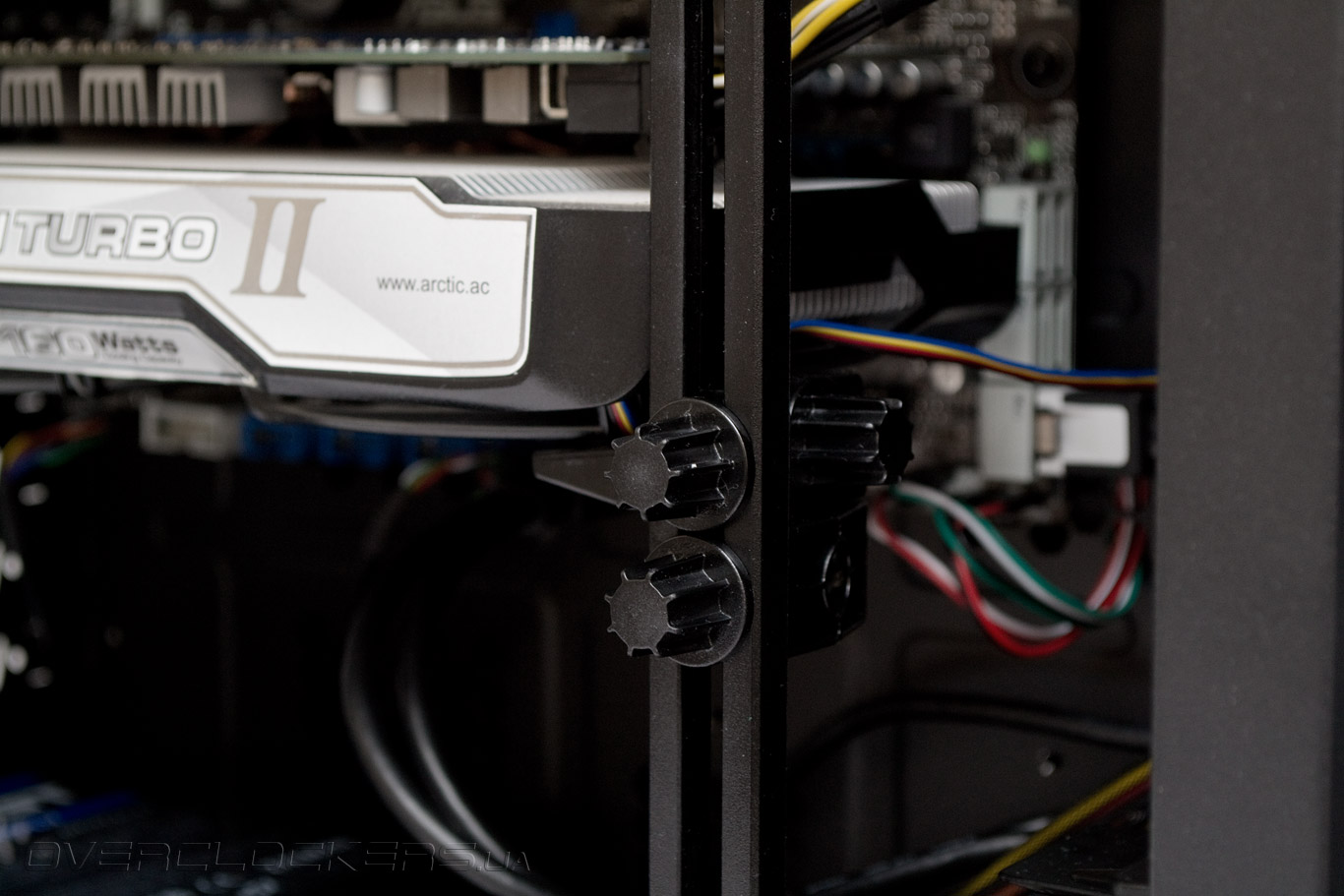

Рамка-упор рассчитана на поддержку видеоадаптеров сбоку, но система охлаждения стендовой видеокарты оказалась слишком широкой для нее. Поэтому мы слегка модифицировали крепления, используя три зажима, чтобы собрать из них один.
Легкость доступа с передней панели к накопителям и простота их замены — это еще один весомый плюс в копилку Zalman MS800 Plus. Для этого корпуса рекомендуется использовать модульный блок питания, поскольку место для скрытой укладки проводов за поддоном сильно ограничено. Но и в случае использования обычного БП для лишних кабелей можно выделить место в 5,25”отсеках.

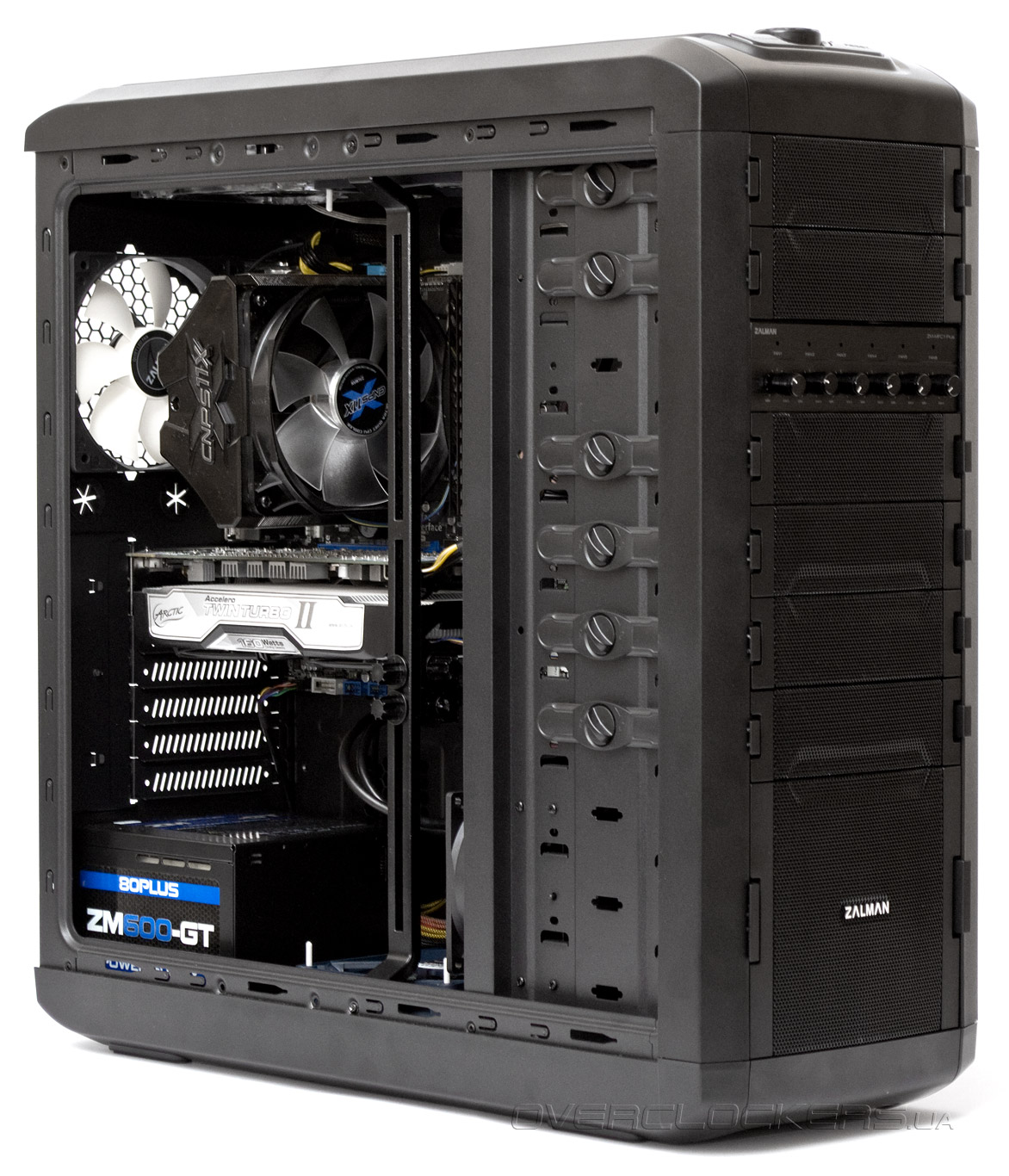

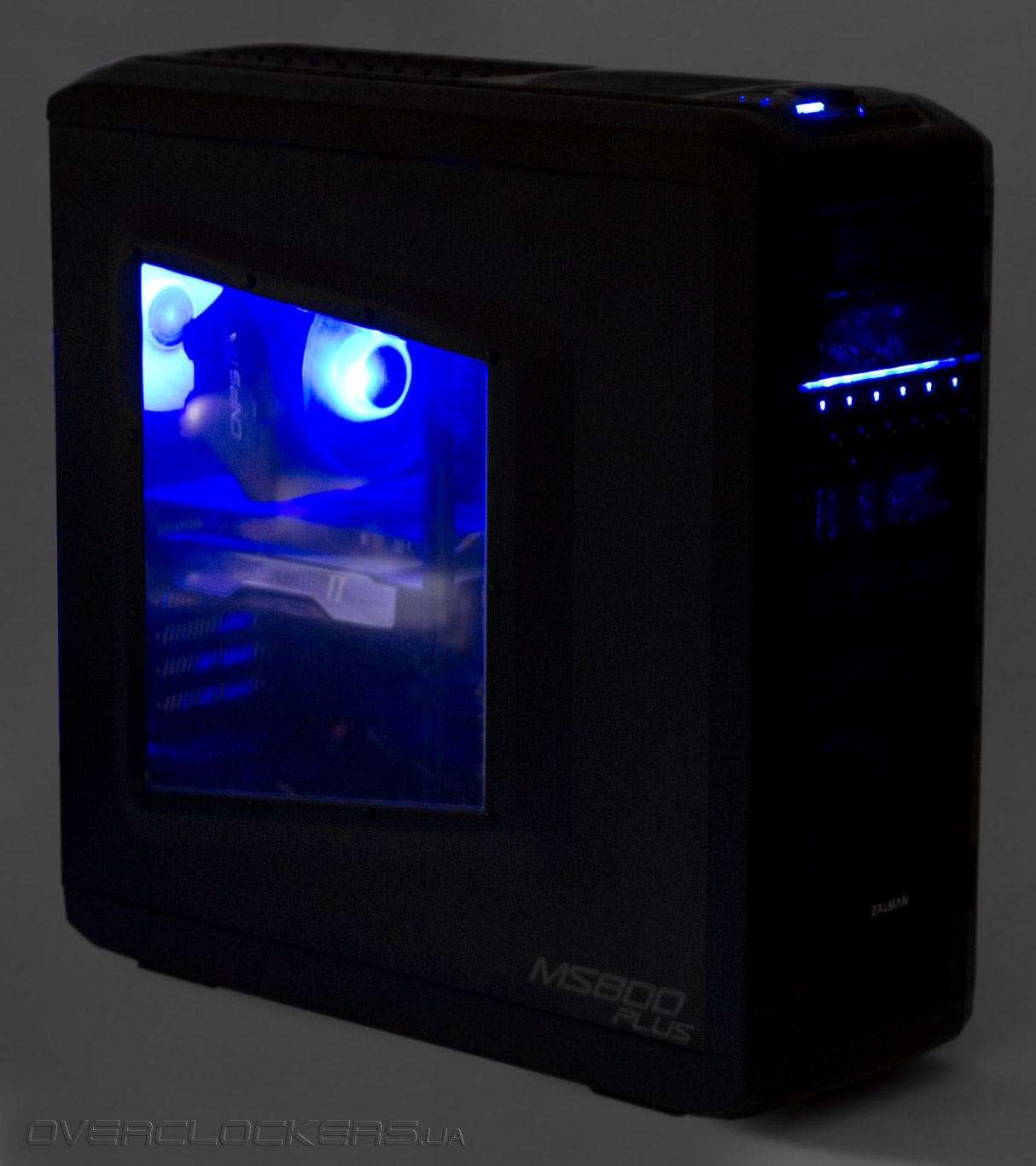

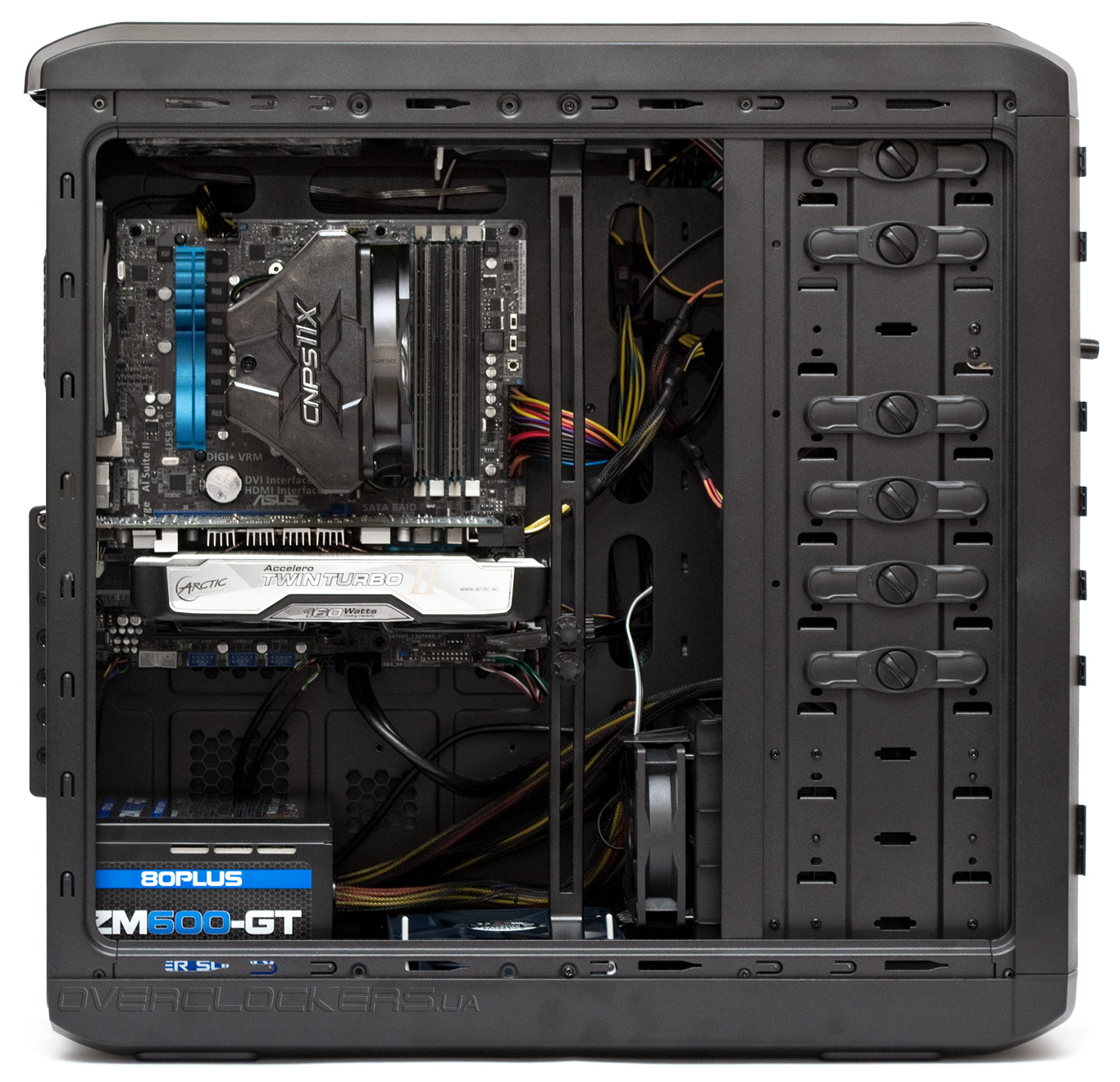

В полностью собранном виде система получилась достаточно аккуратной:

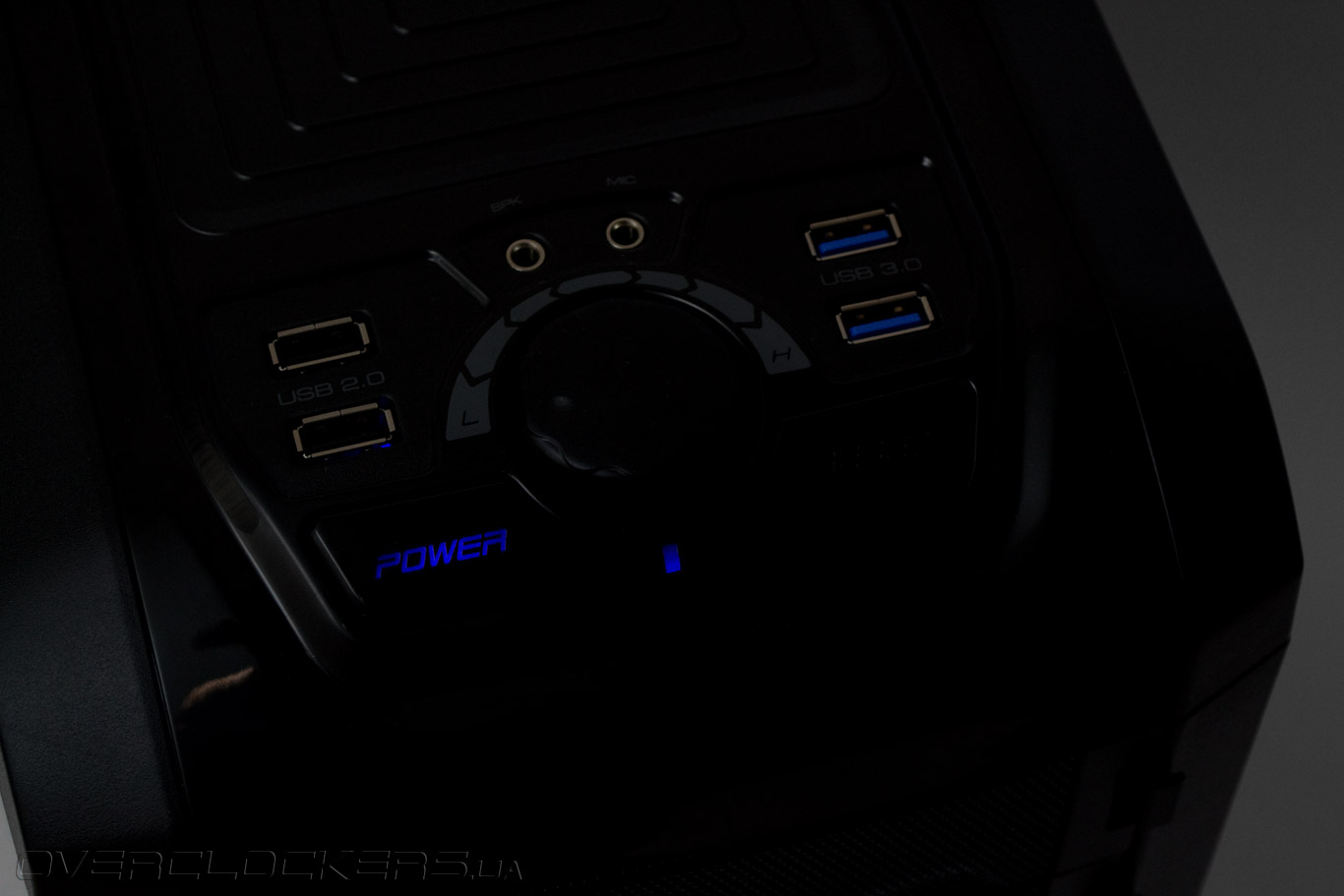

Несколько подпортило общую концепцию дизайна отсутствие подсветки клавиши Reset.
Методика тестирования
Для тестирования эффективности системы охлаждения корпуса Zalman MS800 Plus была использована тестовая конфигурация, состоявшая из следующего набора компонентов:
- процессор: AMD A-8 3870K (3,6 ГГц @ 1,476 В);
- кулер: Zalman CNPS11X Extreme;
- материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
- видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
- память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (2х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: Zalman ZM600-GT (600 Вт);
- дополнительные вентиляторы: 2 х 120 мм Zalman ZM-F3 FDB;
- контроллер вентиляторов: Zalman ZM-MFC1 Plus.
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX с 2048 МБ выделенной памяти и MSI Combustor 2.4, на протяжении 20 минут после стабилизации температуры. Нагрузка на жесткий диск производилась с помощью программы Crystal Disk Mark. Температура окружающей среды составляла 24 градуса Цельсия. Скорость вентилятора процессорного кулера была зафиксирована на 2000 об/мин, чтобы исключить эффект «турбовентиляции», его шум не учитывался. Обороты вентиляторов видеокарты зафиксированы на 1/4 от максимальных, создаваемый шум минимальный. Пиковое энергопотребление системы составило 348 Вт. Тестирование проводилось в двух режимах:
- Скорости четырех корпусных 120-мм вентиляторов установлены на отметке 1200 об/мин. Скорость 92-мм вентилятора корзины жестких дисков составила 1300 об/мин. Уровень шума от системы был выше среднего.
- Скорости четырех корпусных 120-мм вентиляторов установлены на отметке 800 об/мин. Скорость 92-мм вентилятора корзины жестких дисков осталась на 1300 об/мин. Уровень шума от системы ниже среднего.
Результаты тестирования

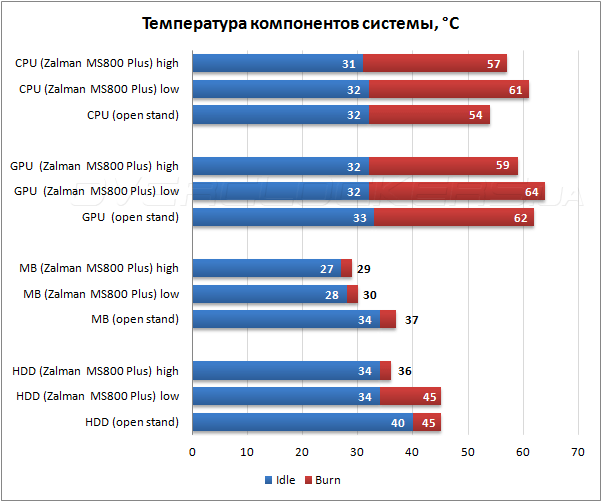

Результаты теплового теста показали, что лучше всего Zalman MS800 Plus справляется с охлаждением видеокарты, даже на низких оборотах корпусных вентиляторов. Несколько хуже обстоят дела с проветриванием процессорного радиатора — шасси заметно уступает открытому стенду на пониженных оборотах и проигрывает три градуса на повышенных. Компоненты материнской платы буквально «стынут» в этом корпусе, что позволяет рекомендовать его как хороший выбор для СВО. Температурный режим жесткого диска в большей мере зависит от работы вытяжных вентиляторов, чем от 92-мм пропеллера, установленного на корзине. Его конечно можно переориентировать на вдув в корзину и улучшить показатели продуваемости дисков. Но, если в корзине находится всего один HDD, от этого вентилятора можно попросту отказаться. В плане акустического комфорта, нужно учесть, что этот корпус практически не подавляет шумы, исходящие от компонентов. Однако он имеет достаточные вес и жесткость, для того, чтобы не усиливать паразитные шумы и вибрации.
Выводы
Завершая обзор, постараемся ответить на поставленный ранее вопрос — «в чем же суть Zalman MS800 Plus, которую он унаследовал от старших моделей?». Ответ следующий — это простой, практичный, надежный, и удобный корпус. Именно Zalman MS800 Plus можно назвать наиболее удачным во всей современной линейке корпусов Zalman. Он вполне способен стать отличной альтернативой для серии Z9 и Z11. Шасси можно легко доработать на свой вкус, и хотя общее качество изготовления находится на среднем уровне, критические недостатки отсутствуют. Zalman MS800 Plus и обычный Zalman MS800 определенно стоят своих денег и являются достойным предложением в среднем ценовом сегменте рынка корпусов для ПК.
