Основным параметром, характеризующим эффективность вентилятора, является соотношение уровня шума к создаваемому воздушному потоку. Эти показатели мы измеряли с помощью шумомера и анемометра. Также фиксировалось напряжение, сила тока и скорость вращения крыльчатки для каждого конкретного вентилятора. Статическое давление не измерялось в связи с отсутствием необходимого оборудования. Обращаем внимание читателей, что полученные данные нельзя считать абсолютно точными, но они являются аккуратными друг относительно друга и демонстративными для сравнения вентиляторов между собой.
Для тестирования 120-мм вентиляторов использовался стенд, в который вошли:
- спецприбор в составе вольтметра/амперметра/реобаса (диапазон подаваемого напряжения 1,5–12 В, диапазон измерения силы тока 0,001–0,999 А);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- анемометр модели UNI-T UT362;
- шумомер модели UNI-T UT352;
- 700-мм труба, диаметром 125 мм;
- блок питания модели SPP34-12.0/5.0-2000 (12/5 В, 10–24 Вт).
Скорость вращения и сила тока отмечались в зависимости от подаваемого напряжения, с шагом в 1 В, начиная со старта для каждого конкретного вентилятора. Поскольку обороты вентилятора и его потребление меняется из-за препятствий перед крыльчаткой или после нее, мы проводим замеры на свободно висящем, изолированном от вибраций вентиляторе и лишь потом измеряем анемометром расход воздуха в нашей аэродинамической трубе.

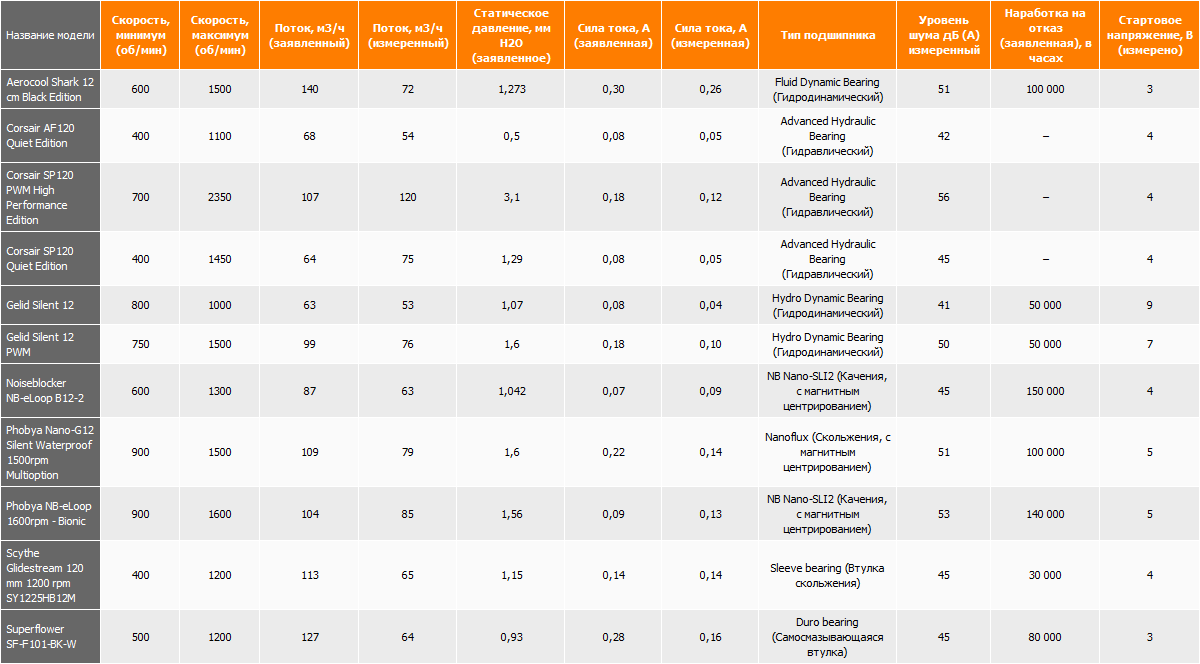

Технические характеристики вентиляторов
Результаты
Рассмотрим полученные результаты замеров по каждой отдельной модели в виде таблицы. Субъективное восприятие шума представлено цветами, где зеленый означает «бесшумно», желтый — «слышно», оранжевый — «хорошо слышно», красный — «раздражающий звук».
| Aerocool Shark 12cm | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | 68 | 92 | 111 | 133 | 153 | 175 | 196 | 217 | 228 | 262 |
| Обороты в минуту | 570 | 720 | 840 | 960 | 1050 | 1140 | 1230 | 1320 | 1350 | 1440 |
| Расход, м³/ч | 33 | 38,4 | 43,2 | 49,2 | 53,4 | 58,2 | 61,8 | 65,4 | 67,2 | 72 |
| Шум, дБ (А) | 35 | 36 | 38 | 40 | 42 | 46 | 47 | 48 | 49 | 51 |
| Субъективный шум | ||||||||||
| Corsair AF120 Quiet | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | – | 25 | 28 | 31 | 34 | 38 | 42 | 44 | 49 |
| Обороты в минуту | – | – | 450 | 540 | 630 | 750 | 810 | 900 | 990 | 1080 |
| Расход, м³/ч | – | – | 29,4 | 32,4 | 35,4 | 39 | 42,6 | 46,8 | 49,2 | 54 |
| Шум, дБ (А) | – | – | 35 | 35 | 36 | 37 | 38 | 39 | 40 | 42 |
| Субъективный шум | ||||||||||
| Corsair SP120 PWM | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | 39 | 47 | 55 | 65 | 75 | 84 | 95 | 103 | 119 |
| Обороты в минуту | – | 720 | 900 | 1080 | 1260 | 1470 | 1620 | 1800 | 1890 | 2100 |
| Расход, м³/ч | – | 41,4 | 51 | 60 | 70,2 | 79,2 | 89,4 | 100,2 | 106,8 | 119,4 |
| Шум, дБ (А) | – | 37 | 38 | 41 | 43 | 47 | 50 | 53 | 54 | 56 |
| Субъективный шум | ||||||||||
| Corsair SP120 Quiet | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | 23 | 27 | 30 | 33 | 36 | 39 | 43 | 45 | 50 |
| Обороты в минуту | – | 420 | 540 | 660 | 780 | 900 | 1020 | 1140 | 1230 | 1380 |
| Расход, м³/ч | – | 28,8 | 33 | 37,8 | 43,8 | 49,8 | 55,8 | 61,8 | 67,2 | 74,4 |
| Шум, дБ (А) | – | 36 | 36 | 37 | 38 | 40 | 41 | 43 | 43 | 45 |
| Субъективный шум | ||||||||||
| Gelid Silent 12 | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | – | – | 21 | 24 | 27 | 30 | 34 | 37 | 42 |
| Обороты в минуту | – | – | – | 450 | 540 | 630 | 720 | 780 | 840 | 930 |
| Расход, м³/ч | – | – | – | 30,6 | 34,2 | 37,8 | 40,8 | 44,4 | 48 | 52,8 |
| Шум, дБ (А) | – | – | – | – | – | – | 36 | 37 | 38 | 41 |
| Субъективный шум | ||||||||||
| Gelid Silent 12 PWM | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | – | – | – | 57 | 70 | 78 | 85 | 91 | 102 |
| Обороты в минуту | – | – | – | – | 810 | 960 | 1080 | 1170 | 1230 | 1350 |
| Расход, м³/ч | – | – | – | – | 46,2 | 54,6 | 60,6 | 66 | 69,6 | 76,2 |
| Шум, дБ (А) | – | – | – | 35 | 38 | 42 | 44 | 46 | 47 | 50 |
| Субъективный шум | ||||||||||
| Noiseblocker NB-eLoop B12-2 | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | 29 | 35 | 43 | 49 | 56 | 63 | 72 | 78 | 88 |
| Обороты в минуту | – | – | 600 | 720 | 780 | 870 | 930 | 990 | 1050 | 1140 |
| Расход, м³/ч | – | 32,4 | 36 | 40,8 | 45 | 48,6 | 52,8 | 56,4 | 58,8 | 63 |
| Шум, дБ (А) | – | 35 | 35 | 36 | 36 | 38 | 40 | 41 | 43 | 45 |
| Субъективный шум | ||||||||||
| Phobya Nano-G12 Silent 1500rpm | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | 36 | 52 | 62 | 73 | 83 | 94 | 105 | 116 | 124 | 141 |
| Обороты в минуту | 540 | 660 | 910 | 930 | 1050 | 1170 | 1260 | 1350 | 1410 | 1530 |
| Расход, м³/ч | 32,4 | 37,8 | 43,2 | 49,2 | 55,2 | 61,2 | 62,4 | 70,2 | 73,2 | 78,6 |
| Шум, дБ (А) | – | – | 38 | 41 | 42 | 46 | 47 | 49 | 50 | 51 |
| Субъективный шум | ||||||||||
| Phobya NB-eLoop 1600rpm | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | – | 49 | 58 | 69 | 79 | 89 | 100 | 110 | 126 |
| Обороты в минуту | – | – | 840 | 960 | 1080 | 1200 | 1290 | 1380 | 1440 | 1560 |
| Расход, м³/ч | – | – | 47,4 | 53,4 | 60 | 65,4 | 70,8 | 76,2 | 79,2 | 85,2 |
| Шум, дБ (А) | – | – | 37 | 39 | 42 | 44 | 46 | 48 | 50 | 53 |
| Субъективный шум | ||||||||||
| Scythe GlideStream 120mm 1200rpm | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | – | 41 | 52 | 63 | 75 | 87 | 99 | 111 | 120 | 138 |
| Обороты в минуту | – | 420 | 570 | 660 | 780 | 870 | 960 | 1050 | 1080 | 1170 |
| Расход, м³/ч | – | 30 | 34,2 | 39 | 43,2 | 48,6 | 52,8 | 57,6 | 60 | 64,8 |
| Шум, дБ (А) | – | 35 | 35 | 36 | 37 | 39 | 41 | 42 | 43 | 45 |
| Субъективный шум | ||||||||||
| Super Flower SF-F101-BK-W | ||||||||||
| Напряжение, В | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Сила тока, мА | 42 | 61 | 71 | 83 | 95 | 107 | 119 | 133 | 139 | 157 |
| Обороты в минуту | 480 | 630 | 720 | 810 | 900 | 990 | 1050 | 1110 | 1140 | 1230 |
| Расход, м³/ч | 31,2 | 35,4 | 38,4 | 42,6 | 46,8 | 50,4 | 54,6 | 58,2 | 59,4 | 63,6 |
| Шум, дБ (А) | 35 | 35 | 36 | 37 | 38 | 40 | 42 | 43 | 44 | 45 |
| Субъективный шум | ||||||||||

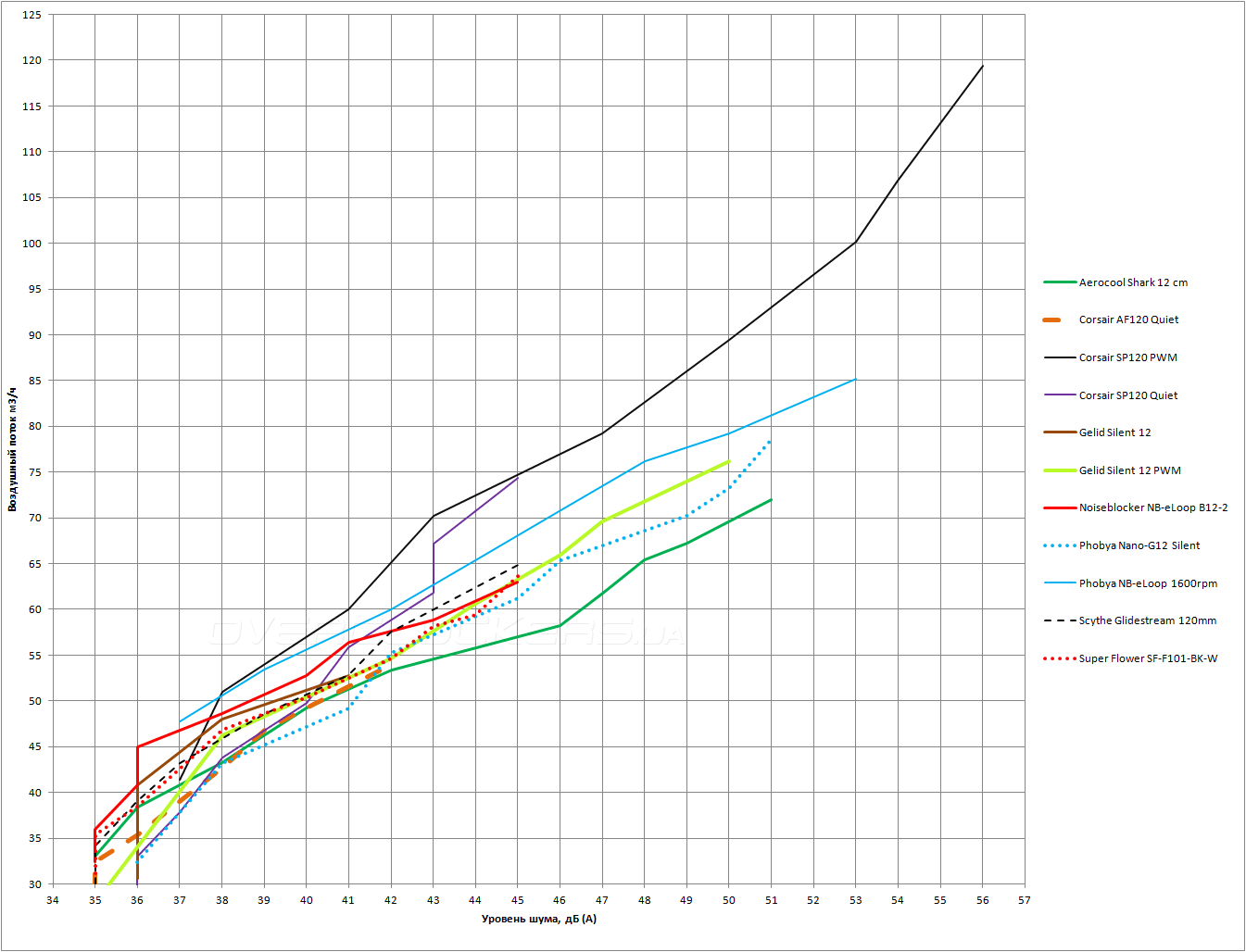

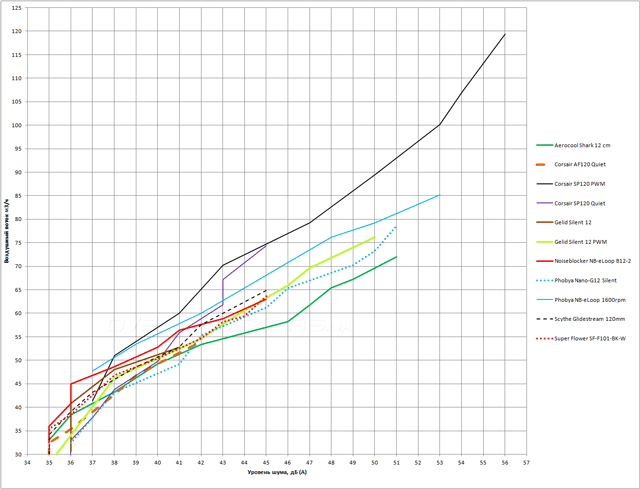

Теперь представим полученные результаты замеров в виде сводного графика, где по вертикали отмечен объем воздушного потока, а по горизонтали — уровень шума, создаваемые вентиляторами. Интерпретировать результаты довольно просто. Чем больше кривая отклоняется вверх и влево — тем вентилятор лучше по сочетанию шума/производительности. Чем ближе к правому краю и ниже проходит линия, тем меньше воздуха способен прокачать пропеллер при более высоком уровне шума.

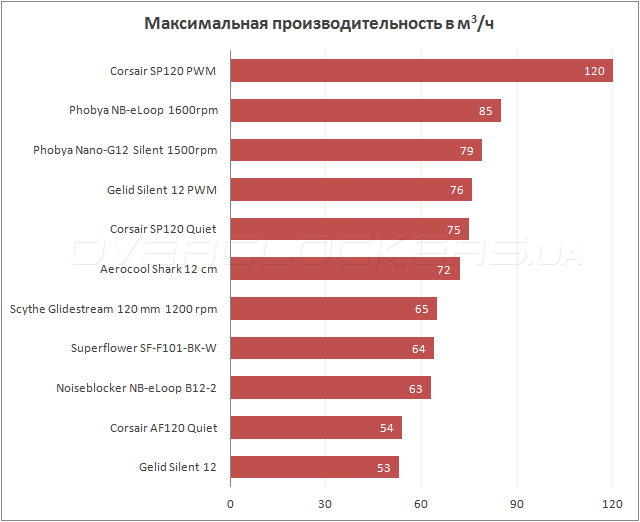

Безусловным лидером по соотношению шума и производительности в среднем и высоком диапазоне оборотов стал Corsair SP120 PWM HP. К его результатам с определенным отставанием на сопоставимой скорости примкнул аналогичный по конструкции Corsair SP120 QE. Хорошо показал себя и Phobya NB-eLoop 1600rpm. Чуть хуже основной массы участников на высоких оборотах проявил себя Aerocool Shark 12cm, возможно ему помешало «самое большое количество лопастей в мире!». Посмотрим на сводную таблицу производительности без учета уровня шума.

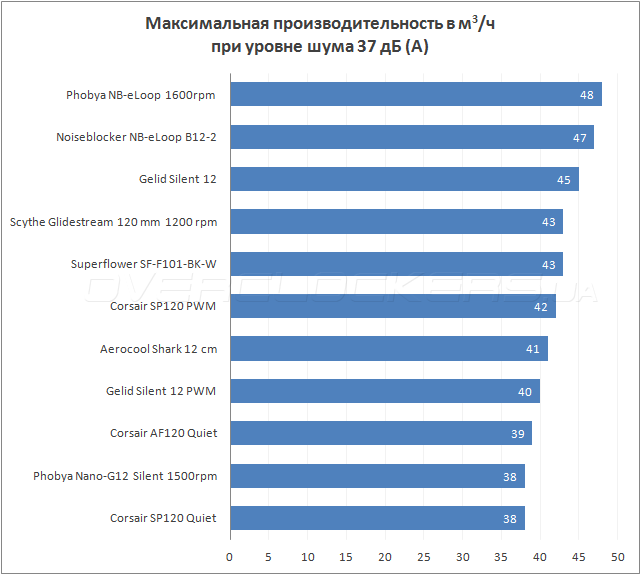

Теперь рассмотрим производительность при условно-бесшумных оборотах. Здесь лидирующие позиции уверенно удерживают два вентилятора «бионической» конструкции NB-eLoop от Noiseblocker и Phobya. Их отрыв в производительности от ближайших вентиляторов не так велик, как разрыв в стоимости. Однако, с другой стороны, в низком диапазоне оборотов их можно считать полностью бесшумными как с объективной, так и с субъективной точки зрения. Сейчас сложно судить о перспективности данного типа крыльчатки, но определенно можно утверждать что потенциал новинки сдерживается лишь качеством подшипника и электронной начинки.
Итоги
Подведем итог тестирования, сделав короткие заключения по каждой модели в отдельности, с описанием преимуществ, недостатков и возможной сферы применения. Рассмотрим пропеллеры по порядку:
Aerocool Shark 12cm Black Edition. Не особо приятная в акустическом отношении модель. Демонстрирует невысокую производительность в среднем и высоком диапазоне скоростей. На низких оборотах ничем не выделяется из общей массы вертушек. Имеет неплохой комплект поставки и экзотичный внешний вид. Можно использовать в качестве корпусного вентилятора на пониженных оборотах.
Corsair AF120 Quiet Edition. Является слабым по производительности вентилятором, подходит для продува зон корпуса с минимальным количеством препятствий. С другой стороны, особого шума не создает.
Corsair SP120 PWM High Performance Edition. Вентилятор столь же громкий сколь и мощный. Подойдет для продува радиаторов воздушного охлаждения и СВО — тем, кто желает выжать из них все до капли, но считает модели на 3000–4000 об/мин слишком шумными. Победитель данного теста по соотношению шума и производительности на средних и высоких оборотах. Искренне желаем компании Corsair усовершенствовать начинку данной модели, чтобы добиться хороших результатов и на низких скоростях.
Corsair SP120 Quiet Edition. По не совсем понятным причинам демонстрирует худшее сочетание качеств чем аналогичная модель с ШИМ-управлением, догоняя ее лишь на максимальных оборотах. Подойдет для обдува корзин жестких дисков в качестве корпусного вентилятора.
Gelid Silent 12. Обычный тихоходный вентилятор. Привлекателен для использования в качестве корпусного на низких оборотах. Однако потрескивания подшипника не позволяют однозначно его рекомендовать к покупке требовательным пользователям.
Gelid Silent 12 PWM. Хороший вариант для замены стоковых вентиляторов на радиаторах воздушного охлаждения. Умеренная производительность оправдывается невысокой ценой.
Noiseblocker NB-eLoop B12-2. Новинка, сочетающая в себе высокотехнологичный подход к охлаждению с необычным внешним видом. Имеет низкий уровень шума при хорошей производительности на малых и средних оборотах. Хороший комплект поставки. В полной мере подойдет людям, ценящим тишину.
Phobya Nano-G12 Silent Waterproof 1500rpm Multioption. Средний по всем параметрам многоцелевой вентилятор. Если ваша система часто подвергается воздействию влаги и вы любите снимать крыльчатку для чистки, эта модель определенно стоит внимания. Если нет — можно найти более дешевые аналоги.
Phobya NB-eLoop 1600rpm – Bionic. Полный лицензионный аналог Noiseblocker NB-eLoop. Чуть больше производительность. Стоит дешевле за счет отсутствия комплектации. Имеет хорошее сочетание шума и производительности во всем диапазоне оборотов. Интересный вариант для использования в корпусах и блоках питания. Может быть рекомендован к покупке.
Scythe Glidestream 120mm 1200rpm (SY1225HB12M). Обычный, не очень шумный вентилятор с хорошей производительностью на максимальных оборотах. Приятно видеть, что Scythe пытается модифицировать старые модели, однако расстраивает то, что усовершенствования не касаются двигателя и подшипника. По назначению — типичный корпусной вентилятор.
Super Flower SF-F101-BK-W. В целом, нормальный вентилятор, без существенных недостатков, средний по шуму и производительности. Специфические крепления позволяют использовать его только в качестве корпусного и то не во всех моделях шасси.
Тестирование показало, что основная масса 120-мм вентиляторов несущественно отличается между собой. Несомненно, перспективные разработки крыльчаток на подобии NB-eLoop способны влить новую кровь в индустрию тихих пропеллеров, однако им все еще тяжело тягаться по производительности с классической конструкцией, представленной в данном случае Corsair SP120 PWM High Performance Edition. Как и прежде, основные нарекания энтузиастов будет вызывать качество изготовления двигателей, подшипников и управляющей электроники вентиляторов.
Выражаем благодарность freemannew и poulk за предоставленные на тестирование вентиляторы Aerocool, Corsair, Gelid, Noiseblocker, Phobya, Scythe и Super Flower.
