Установка

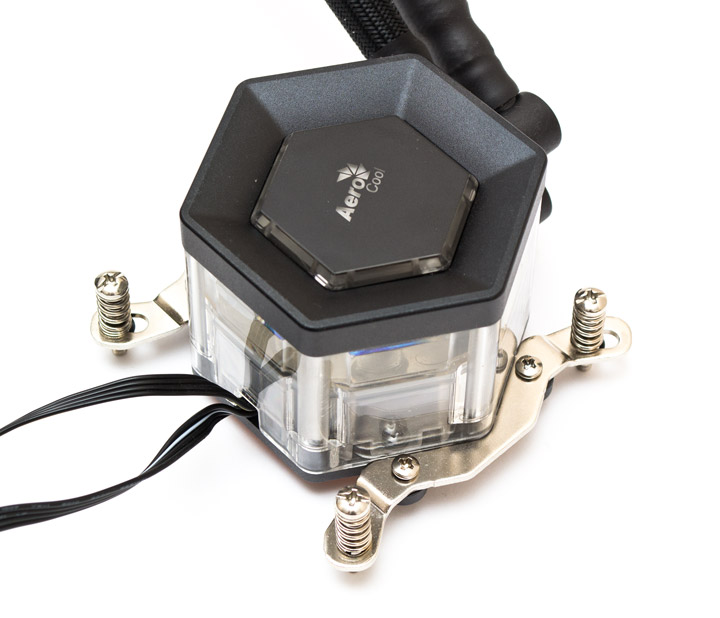

Монтаж Aerocool P7-L240 производится просто, особенно в случае установки на разъем Intel LGA2011. Все что нужно — это прикрутить подходящий тип крепежных лап к водоблоку. Однако на этом этапе проявилась ошибка в инструкции, где предлагается вкручивать винты в пластиковые проушины снизу вверх. В таком варианте лапы никак не держатся за них. Единственно возможный вариант монтажа — это положить лапы на проушины и прикрутить их сверху вниз. Надеюсь, что ошибку исправят в будущих руководствах для пользователей.

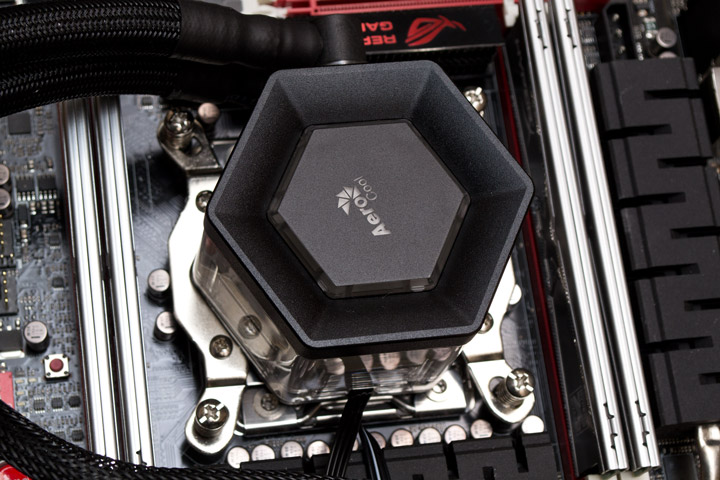

Далее, все что нужно, это нанести термопасту и прикрутить подпружиненные винты к соответствующим гнездам на плате. Тут проявляется проблема с угловыми фитингами. Они слишком длинные и могут упираться в компоненты вокруг процессорного разъема.

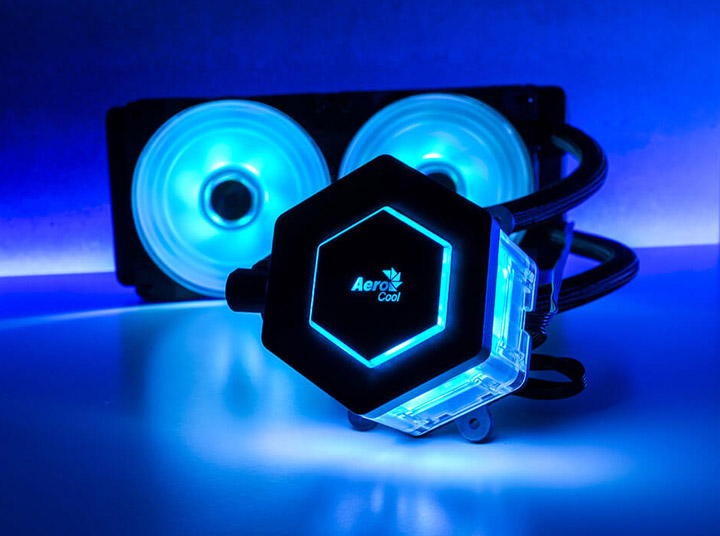

RGB-подсветка вентиляторов и водоблока выглядит очень хорошо. Однако в комплекте нет контроллера для нее, и если плата пользователя не имеет подходящего RGB-разъема, то познать все прелести цветных светодиодов на этой СВО он не сможет. Впрочем, на эффективности охлаждения это никак не сказывается.

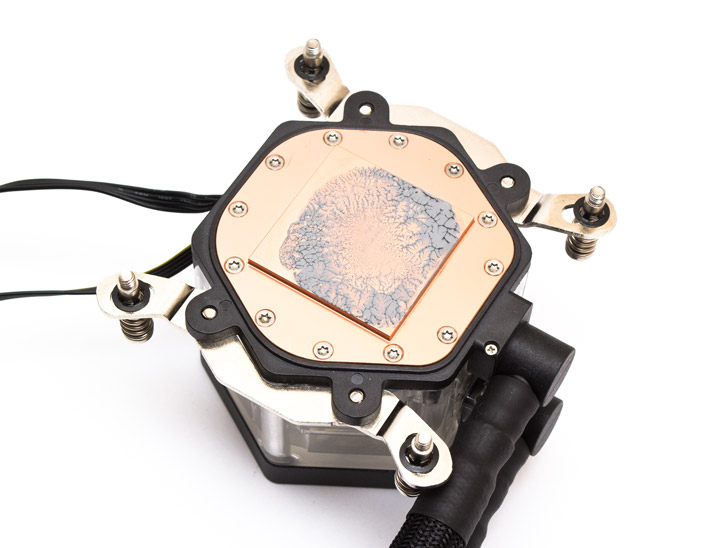

Отпечаток на подошве водоблока указывает на наличие выпуклости в центре, контакт по краям ослаблен. Особенно это видно внизу слева, где контакт ослаблен. Это конечно не критично, горяча зона процессора все равно находится в центре, но будь основание чуть ровнее, возможно системе удалось бы отыграть пару лишних градусов.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения Aerocool P7-L240 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S и с героем из нашего прошлого обзора — Deepcool Captain 240EX RGB.
| Техническая характеристика | Aerocool P7-L240 | Deepcool Captain 240EX RGB | Noctua NH-D15S |
|---|---|---|---|
| Страница продукта | aerocool.com.tw | gamerstorm.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366 Intel LGA 2011/2011-3/2066 AMD AM4 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 115x/1366 Intel LGA 2011/2011-3/2066 AMD AM4 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 1156/1155/1150/1151 Intel LGA 2011-0/2011-3/2066 AMD AM4 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 275x120x27 | 274x120x27 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 2 шт, 120х120х25 | 2 шт, 120х120х25 | 150х140х25 |
| Материал радиатора и конструкция | Алюминиевый водяной радиатор с ребрами ленточного типа | Алюминиевый водяной радиатор с ребрами ленточного типа | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 926 | 760 | 980 |
| Количество пластин радиатора, шт. | 170 | 190 | 45 / 45 |
| Толщина пластин, мм | 0,15 | 0,2 | 0,5 |
| Межреберное расстояние, мм | 2 | 1,3 | 2 |
| Расчетная площадь радиатора, см2 | ~6 000 | ~6 300 | ~12 660 |
| Размер водоблока, (ДхШхВ), мм | 81x95x62 | 96x93x85 | – |
| Материал водоблока | Акриловый прозрачный корпус с медным основанием и металлической накладкой | Пластмассовый корпус с медным основанием и стеклянной декоративной вставкой | – |
| Скорость помпы при 12В, об/мин | 2500 | 2200 | – |
| Пиковое энергопотребление помпы, Вт: | 8,4 | 1,8 | – |
| Модель вентилятора | Aerocool AV12025 | Gamer Storm TF120 | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 600 ~ 1800 с ШИМ | 500 ~ 1800 с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м3/ч | 50,7 ~ 122 | 130 | 140,2 |
| Уровень шума вентилятора, дБ (А) | 10,5 ~ 31,8 | 17,6 ~ 31,3 | 24,6 |
| Статическое давление, мм воды | 0,59 ~ 1,34 | 3,31 | – |
| Количество и тип подшипника вентилятора | Гидравлический подшипник (Hydraulic Bearing) | Гидравлический подшипник (Hydro bearing) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 60 000 | 50 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,16 | 0,12 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 1,92 | 1,44 | 1,56 |
| Дополнительные особенности | Прозрачный водоблок и вентилятор оснащены RGB-подсветкой. В водоблок встроен резервуар и пробка для замены жидкости | Водоблок оснащен RGB-подсветкой, в комплекте есть собственный RGB-пульт и светодиодная RGB-лента. На радиаторе есть пробка для замены жидкости. В водоблок встроена прозрачная трубка, позволяющая наблюдать за течением жидкости | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | ~150 | ~130 | ~100 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения Aerocool P7-L240 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: Raidmax Cobra RX-800AE (800 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

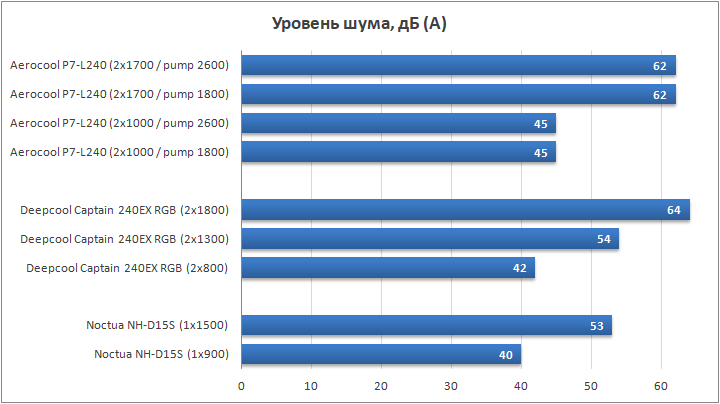

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Noctua NH-D15S приведены показатели на максимальной доступной для нее скорости, и на 900 об/мин, при уровне шума в 40 дБ (А), который не будет слышен из закрытого корпуса.
Пройти тест на более низкой скорости Noctua не смогла из-за высокой температуры в помещении. Настройки Captain 240EX RGB остались такими же, как и в прошлых тестах. Звук помпы P7-L240 показался мне назойливым на максимальных 2600 об/мин, и я решил уменьшить ее скорость до акустически комфортных 1800 об/мин. В результате, помпа стала неслышной при вентиляторах, работающих на 1000 об/мин. Однако, температура жидкости в контуре выросла с 33 до 40 градусов.

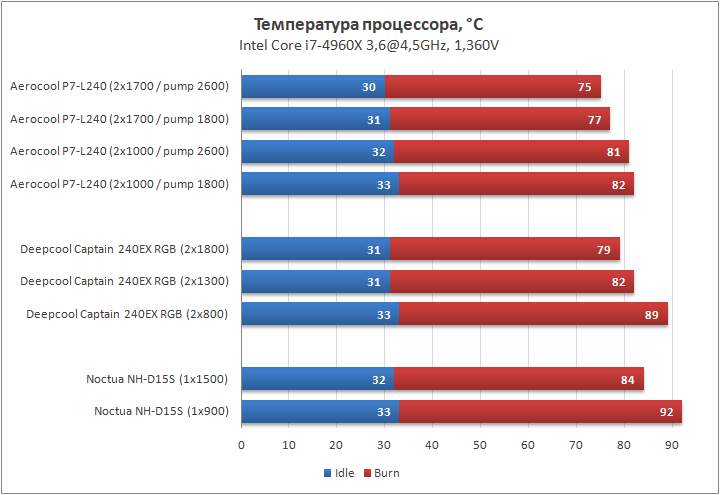

Посмотрим на график температур для каждого уровня шума.
Как видно из результатов тестов, при максимальной скорости вентиляторов и помпы, Aerocool P7-L240 показывает отличные результаты в охлаждении процессора, успешно обходя своих конкурентов. Но расплачивается за это очень высоким уровнем шума. Понижать скорость помпы в данном случае не имело практического смысла, ее все равно перекрывал шум вентиляторов, но мне было интересно, как это отразится на охлаждении. И, как оказалось, температура выросла всего на два градуса. При вентиляторах, работающих на 1000 об/мин, разница и вовсе оказалась в пределах погрешности. И именно последний режим работы можно считать оптимальным, с точки зрения «домашнего» использования, когда ни вентиляторы, ни помпу практически на слышно.
Выводы
Aerocool P7-L240 — это вполне пристойная система водяного охлаждения, которая имеет достаточную эффективность для охлаждения практически любого актуального и современного процессора. Из достоинств системы можно выделить оригинальный резервуар на помпе, обладающий возможностью дозаправки и позволяющий оценить визуально количество жидкости и наличие воздуха в контуре. Как вентиляторы, так и помпу можно заставить работать в режиме, близком к бесшумному, без существенной потери в производительности. Кроме того, и вентиляторы и водоблок оснащены красивой RGB-подсветкой, которая сможет порадовать эстетов долгими зимними вечерами.
Есть в данной системе и ряд спорных моментов. Прежде всего, в комплекте нет RGB-контроллера, потому на материнских платах без соответствующих разъемов подсветка работать не будет. Еще более серьезный момент состоит в том, что шланги нельзя нормально повернуть в другую сторону, в текущем варианте СВО можно устанавливать без проблем лишь под верхнюю панель корпуса. Кроме того, крупные фитинги водоблока могут конфликтовать на некоторых процессорных разъемах с радиаторами силовых цепей и планками оперативной памяти. А в инструкции неправильно показано направление прикручивания винтов крепежных лап к водоблоку, что может ввести в заблуждение неопытных пользователей.
Aerocool P7-L240 можно рекомендовать тем, кто намерен собирать комплект продуктов из серии Aerocool Project 7, например корпус P7-C1 Pro и блок питания, либо тем, кому хочется приобрести СВО с полной подсветкой водоблока и вентиляторов. Несмотря на некоторые проблемы с совместимостью, по части производительности и тишины работы эта СВО показывает себя достаточно хорошо.
