Обзор и тестирование системы жидкостного охлаждения ASUS ProArt LC 360

Линейка продуктов ProArt компании ASUS продолжает развиваться и помимо материнских плат и видеокарт в ее ассортименте появились корпуса и системы охлаждения. Довольно интересный в плане дизайна корпус к нам еще не попал, а вот с СЖО ProArt LC 420 мы уже успели познакомиться. К сожалению, габариты этой AiO позволяют установить ее либо в фирменное шасси ProArt PA602, либо в любое другое с поддержкой радиаторов 420 мм. Естественно, такие размеры не являются популярными среди большинства пользователей, так что резонно было дополнить серию системой охлаждения с меньшим радиатором, что компания ASUS и сделала. Модель ProArt LC 360 теперь рассчитана на три 120-мм вентилятора и стоит меньше. А вот насколько эта СЖО эффективна мы и попробуем узнать.

Технические параметры

Комплект поставки

Система охлаждения поставляется в большой продолговатой черной коробке с фирменным оформлением в стиле ProArt. AiO и аксессуары расфасованы по отсекам и дополнительным коробкам, так что об их надежной сохранности при транспортировке можно было не волноваться.

СЖО поддерживает все актуальные сейчас процессорные разъемы для массового рынка, тогда как платформы HEDT производитель решил обойти стороной, так что в коробке имеется следующее:

• монтажная рамка для разъемов AMD AM4/AM5;
• усилительная пластина для разъемов Intel LGA 1700/1200/115x;
• четыре шпильки для разъемов AMD AM4/AM5;
• четыре шпильки для разъемов Intel LGA 1700;
• четыре шпильки для разъемов Intel LGA 1200/115x;
• четыре стойки для разъемов AMD AM4/AM5;
• четыре винта для крепления рамки для разъемов AMD AM4/AM5;
• четыре накидные гайки для крепления водоблока;
• три вентилятора 120 мм;
• 12 длинных винтов для крепления вентиляторов к радиатору;
• 12 коротких винтов для крепления радиатор к корпусу;
• разветвитель на три вентилятора;
• три удлинителя для вентилятора;
• три маленькие салфетки;
• инструкция.

Внешний вид и конструкция

Система охлаждения выглядит сдержанно и элегантно, а в отличие от модели с 420-мм радиатором здесь добавили некоторое декоративное оформление.

Радиатор, в отличие от классического дизайна, имеет прямоугольную форму без каких-либо закругленных углов. Его размеры составляют 394x120x27 мм и проблем совместимости с корпусами быть не должно. Жидкость циркулирует через 12 каналов, между которыми размещены ребра из металлических полосок, собранных в гармошку. Их плотность составляет 20 FPI (пластин на дюйм).

Боковые панели радиатора имеют гофрированную форму (одна полностью, а другая лишь на половину) и украшены названием серии и ее логотипом желтоватого цвета. Это добавляет как прочности конструкции, так и улучшает эстетическую часть системы охлаждения.

Длина резиновых шлангов с нейлоновой оплеткой составляет 450 мм, а их диаметр — около 13 мм. В местах соединения с коллектором они дополнительно зафиксированы пластиковыми обоймами с термоусадками. Отверстий для обслуживания AiO не предусмотрено, тогда как в модели ProArt LC 420 одно все же было. Толщина коллектора со стороны шлангов составляет 22 мм и 14 мм с противоположной стороны.

Водоблок имеет комбинированную конструкцию и объединен с помпой. Он квадратной формы с размерами 63x63 мм и высотой в 49 мм. Его крышка выполнена в общем стиле с радиатором и разделена пополам: одна часть волнистая, а другая плоская с надписью ProArt. В центре проходит полупрозрачная вставка с одноцветной светодиодной подсветкой, которую можно настроить в фирменном приложении в качестве индикатора состояния того или иного компонента ПК. Индикатор имеет пять насечек, поэтому визуально можно понять, например, уровень нагрева процессора или количество оборотов вентиляторов. При необходимости подсветку можно вообще выключить.

Фитинги имеют возможность вращаться вокруг своей оси, но угол при этом у них разный — один может наклоняться на 90 градусов, тогда как другому мешают кабели и после установки на процессор этот показатель где-то втрое меньше.

Медная подошва в месте контакта с процессором имеет увеличенную толщину и гладкую поверхность, но она не полирована и можно увидеть следы фрезы. Размеры этого пятака составляют 49x41 мм. С завода термоинтерфейс предварительно уже нанесен, но к нам AiO попала без него. Фиксируется пластина к корпусу водоблока шурупами с трехгранным шлицем, так что без соответствующей отвертки ее не снять, например, для добавления жидкости через некоторое время эксплуатации системы.

Питание и управление помпы осуществляется благодаря двум кабелям, один из которых подключается к 4-контактному разъему вентилятора, а другой вставляется в USB-порт на материнской плате.

В комплекте поставляются три вентилятора типоразмера 120x120x25 мм производства Alphacool. Используется модель APEX Stealth Metal Power Fan с гидродинамическим подшипником и 4-контактным кабелем подключения с возможностью последовательно объединять несколько вертушек вместе. Скорость вентиляторов достигает 3000 об/мин при уровне шума почти 40 дБ на максимальных оборотах. Крыльчатка каждого из них имеет девять изогнутых лопастей, которые объединены на концах в кольцо, а корпус оборудован металлической рамкой, что делает их довольно тяжелыми.

При соединении вентиляторов друг к другу их разъемы можно аккуратно скрыть за втулками рамки, а к материнской плате подключить уже один удлинитель. Но не каждая плата может обеспечить ток свыше 1 А на разъем для подключения вентиляторов, и несмотря на такую интересную функцию все равно придется тянуть от системы AiO кучу проводов.

Толщина радиатора с установленными вентиляторами составляет лишь 52,5 мм, так что проблем с совместимостью этой системы охлаждения с большинством корпусов не будет.

Установка

Переходим к процессу установки на примере платформы AMD AM5. Снимаем стандартные колодки, которые установлены на материнской плате, и вкручиваем стойки из комплекта AiO.

К ним прикручиваем рамку, которая обеспечивает совместимость с водоблоком, так как он имеет лапы только для сокетов Intel.

На рамку накручиваем соответствующие шпильки для непосредственного крепления водоблока. Честно говоря, производитель мог бы их объединить вместе с рамкой, тем самым уменьшив количество деталей, но он видел конструкцию именно такой, какая она есть, хотя на опрессовку гаек ресурсы таки были потрачены.

При необходимости наносим термопасту, устанавливаем водоблок и зажимаем его накидными гайками. Пальцами закрутить их до конца возле радиатора VRM на материнской плате не очень удобно, а шлиц под крестообразную отвертку здесь лишь для галочки, так что лучше для этого взять плоскую и широкую отвертку. После установки подсоединяем все кабели.

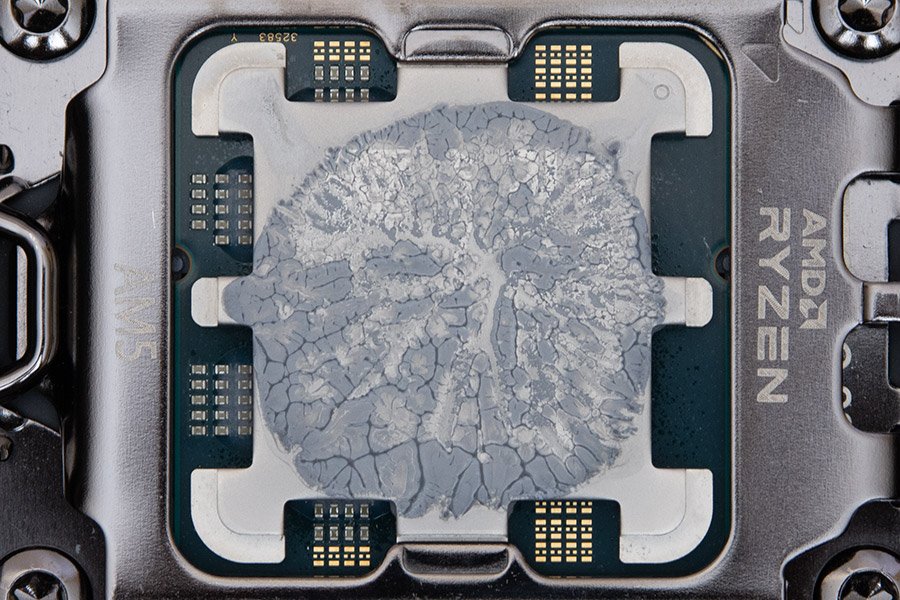

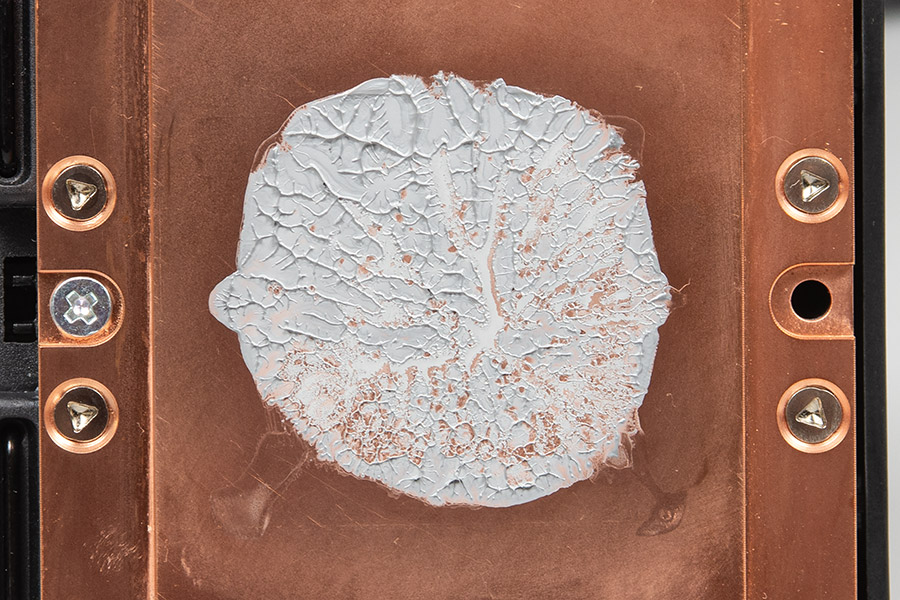

Отпечаток пасты почти аккуратный, при равномерном затягивании гаек прижим будет хорошим по всей площади соприкосновения процессора.

Программное обеспечение

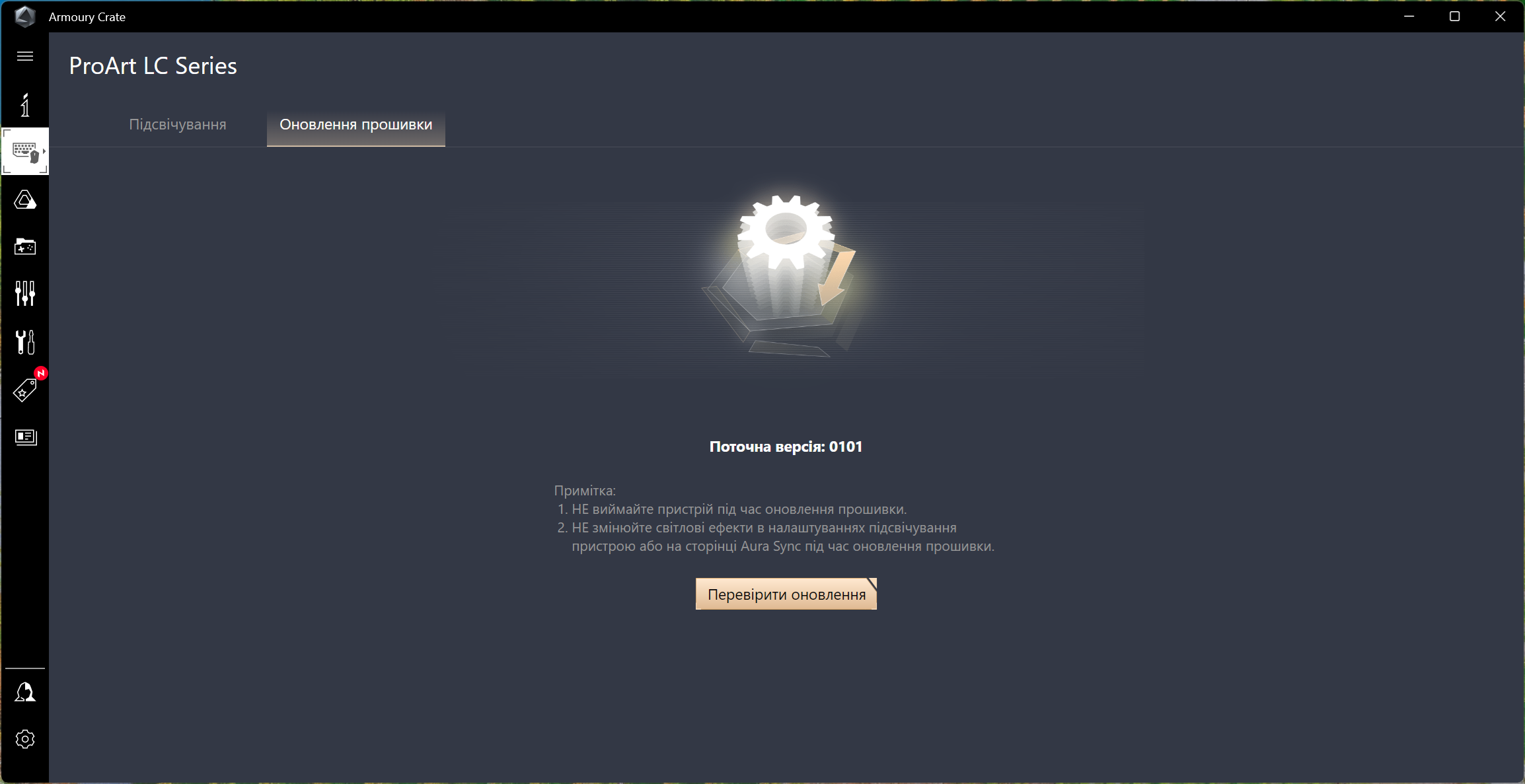

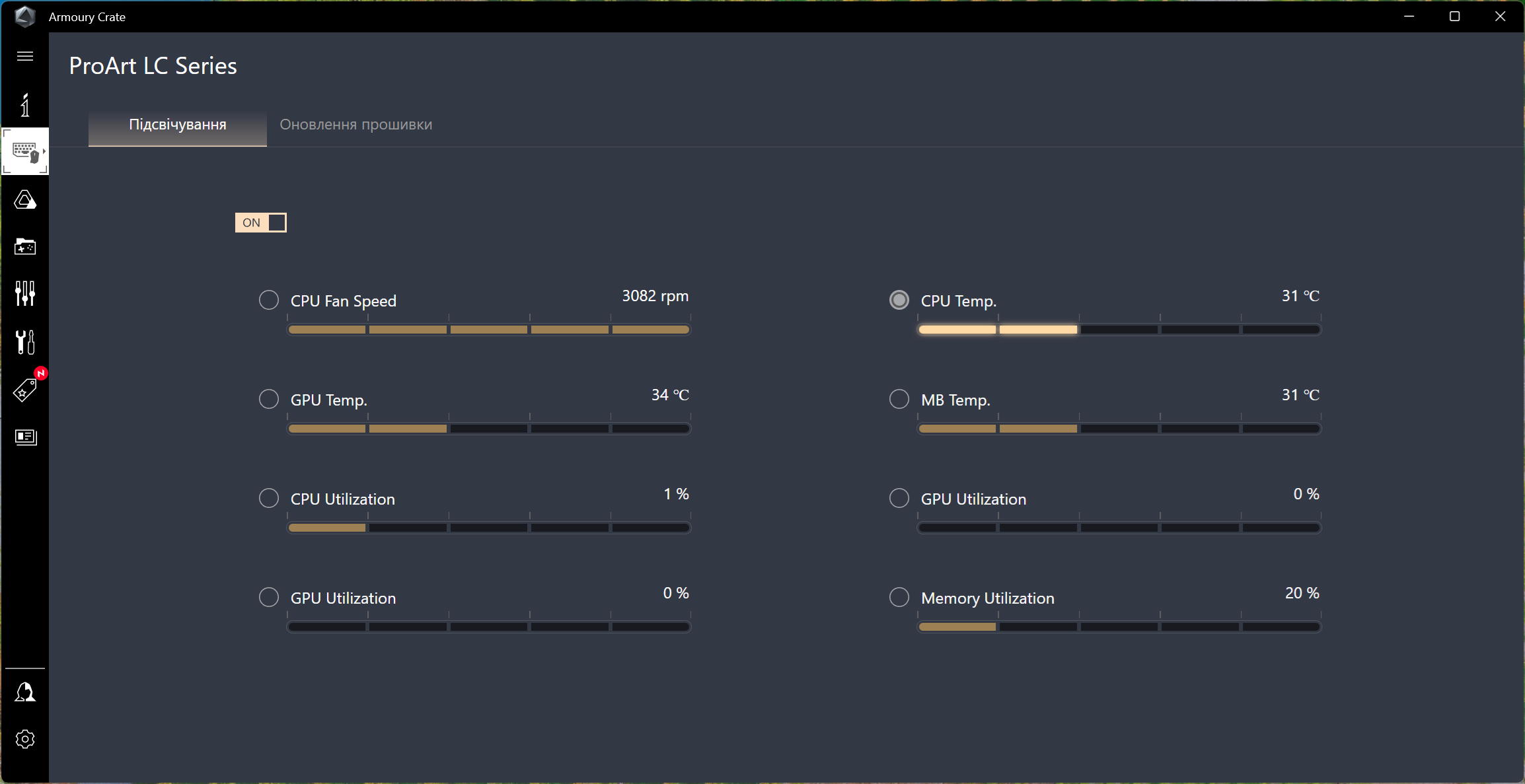

Для настройки работы светодиодной подсветки на водоблоке используется фирменное приложение Armoury Crate. Программа достаточно известная и поставляется вместе с продуктами компании ASUS. Для AiO в ней предусмотрен свой раздел с двумя вкладками, где можно выбрать какой компонент мониторить, отключить подсветку или обновить прошивку СЖО.

Тестовый стенд

Для испытания эффективности системы жидкостного охлаждения ASUS ProArt LC 360 был использован стенд на базе платформы AMD AM5 в следующей конфигурации:

• процессор: AMD Ryzen 9 7900X (4,7@5,0 ГГц, 1,2 В);
• материнская плата: ASUS ROG Crosshair X670E Gene (UEFI 2204);
• видеокарта: AMD Radeon RX 7900 XT;
• память: Kingston Fury Renegade RGB KF564C32RSAK2-96 (2x48 ГБ, DDR5-6400@6000, 32-38-38-80-1Т, 1,35 В);
• SSD накопитель: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
• блок питания: be quiet! PURE POWER 12 M 850W;
• термопаста: Noctua NT-H1.

Тестирование системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Частота процессора фиксировалась на 5000 МГц, а напряжение равнялось 1,2 В, что давало в итоге потребление на уровне 210 Вт. Для его прогрева применялся стресс-тест CPUID powerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. На графике отображено максимальное значение температуры среди всех ядер. Для мониторинга температуры процессора использована программа HWInfo версии 8.07.5505.

Для измерения уровня громкости использован шумомер Benetech GM1357. Все замеры проведены в тихом помещении без лишних источников шума. Шумомер был расположен на расстоянии в 35 см от вентилятора. Уровень фонового шума составлял 27,7 дБ (А). Скорость помпы была зафиксирована на максимуме в 3000 об/мин.

Эффективность системы охлаждения ProArt LC 360 сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним стоковым вентилятором и со второй дополнительной вертушкой Noctua NF-A15 PWM, максимальная скорость которой составляет 1200 об/мин. И именно из-за этого кулера пришлось ограничить мощность процессора, иначе его температура доходила до 99 °C.

Результаты тестирования

Вентиляторы системы жидкостного охлаждения оказались тише вертушек Noctua, лишь на минимальной скорости уровень шума у них одинаковый и после 1500 об/мин Alphacool APEX Stealth, естественно, становятся громче.

AiO ProArt LC 360 оказалась эффективнее воздушного кулера на 6-7 градусов при одинаковых оборотах, причем производительность системы охлаждения хорошо возрастает до скорости вентиляторов 2000 об/мин, после чего она замедляется. Так что пользователь ценой двух градусов может смело ограничить обороты «карлсонов», тем самым существенно уменьшить уровень шума системы. А вот замедление помпы может привести к падению эффективности около 4 градусов — тут уже пользователю придется искать баланс между производительностью и шумом.

Выводы

Заводские системы жидкостного охлаждения уже давно доказали свою эффективность по сравнению с воздушными кулерами и ASUS ProArt LC 360 не стала исключением. Она имеет сдержанный и элегантный вид и подойдет не только для сборки системы с дизайном для творческих личностей, но и любой другой. Жаль, что нет небольшого корпуса именно серии ProArt, тогда можно было бы скомпоновать все в общем стиле. Она поддерживает все актуальные процессорные разъемы, но для платформы AMD процесс установки потребует лишних движений. Также в этой AiO компания ASUS решила отойти от коллаборации с Noctua и использовала вентиляторы Alphacool APEX Stealth Metal, которые оснащены металлической рамкой, что добавляет эстетичного вида и уменьшает вибрации, как их, так и системы в целом. И хотя производитель обещал низкий уровень шума, на максимальной скорости они довольно шумные, но можно снизить обороты до приемлемого уровня, при этом эффективность AiO не сильно пострадает. Да еще и салфетки для протирки рамок добавили в комплект поставки — мелочь, но приятная. Установленная помпа не очень шумная, но привередливым пользователям все же придется поиграться с настройкой ее скорости. Так что если есть желание получить эффективную заводскую систему жидкостного охлаждения со сдержанным дизайном от именитого производителя, ProArt LC 360 станет хорошим выбором, но и ее цена будет соответствующей.
