За прошедшие годы в индустрии систем жидкостного охлаждения типа AIO (All in one) мало что изменилось. И все благодаря компании Asetek и их патентам, которые мы вспоминаем почти в каждом таком обзоре. Тем не менее некоторые сдвиги все же есть. Например, в СЖО ASUS ROG Ryuo III 360 ARGB, которая стала предметом этой статьи, с технической точки зрения улучшилась помпа и радиатор. А вместо традиционной подсветки на помпе или менее традиционного экрана появилась штуковина под названием AniMe Matrix LED. Это также можно считать дисплеем, где изображение образуется отдельными разноцветными точечными светодиодами. Но нас в первую очередь интересует эффективность, а не внешность системы. Так что кратко рассмотрим ее конструкцию, а затем перейдем к тестам.
Технические параметры
| Производитель | ASUS |
|---|---|
| Название и страница продукта | ROG Ryuo III 360 ARGB |
| Совместимость с процессорными разъемами | Intel LGA115x/1200/1700 AMD AM4/AM5 |
| Размеры радиатора (ДхШхВ), мм | 399,5х120х30 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х27 |
| Материал радиатора и конструкция | Алюминиевый трехсекционный радиатор с ребрами ленточного типа |
| Количество пластин на дюйм, FPI | 20 |
| Общий вес системы в сборе, грамм | 1600 |
| Размер водоблока, (ДхШхВ), мм | 89х89х68,3 |
| Материал водоблока | Алюминиевый корпус с медным основанием, пластик. |
| Скорость помпы, об/мин | 800 ~ 2600 (+/-300) с ШИМ |
| Модель вентиляторов | 3 x ASUS ROG AF 12S ARGB (CF1225H12D) |
| Скорость вращения вентиляторов, об/мин | 600 ~ 2200 (+/-300) с ШИМ |
| Воздушный поток, м³/ч | 119,05 |
| Уровень шума вентилятора, дБ (А) | 36,45 |
| Статическое давление, мм воды | 3,88 |
| Тип подшипника вентиляторов | – |
| Время наработки на отказ вентилятора, час | – |
| Номинальное напряжение, В | 12 |
| Сила тока вентилятора, А | 0,35 |
| Пиковое энергопотребление вентилятора, Вт | 4,2 |
| Особенности | Встроенный в водоблок дисплей AniMe Matrix LED, ARGB подсветка вентиляторов, шесть лет гарантии |
| Средняя стоимость, грн | 12995 |
Комплект поставки

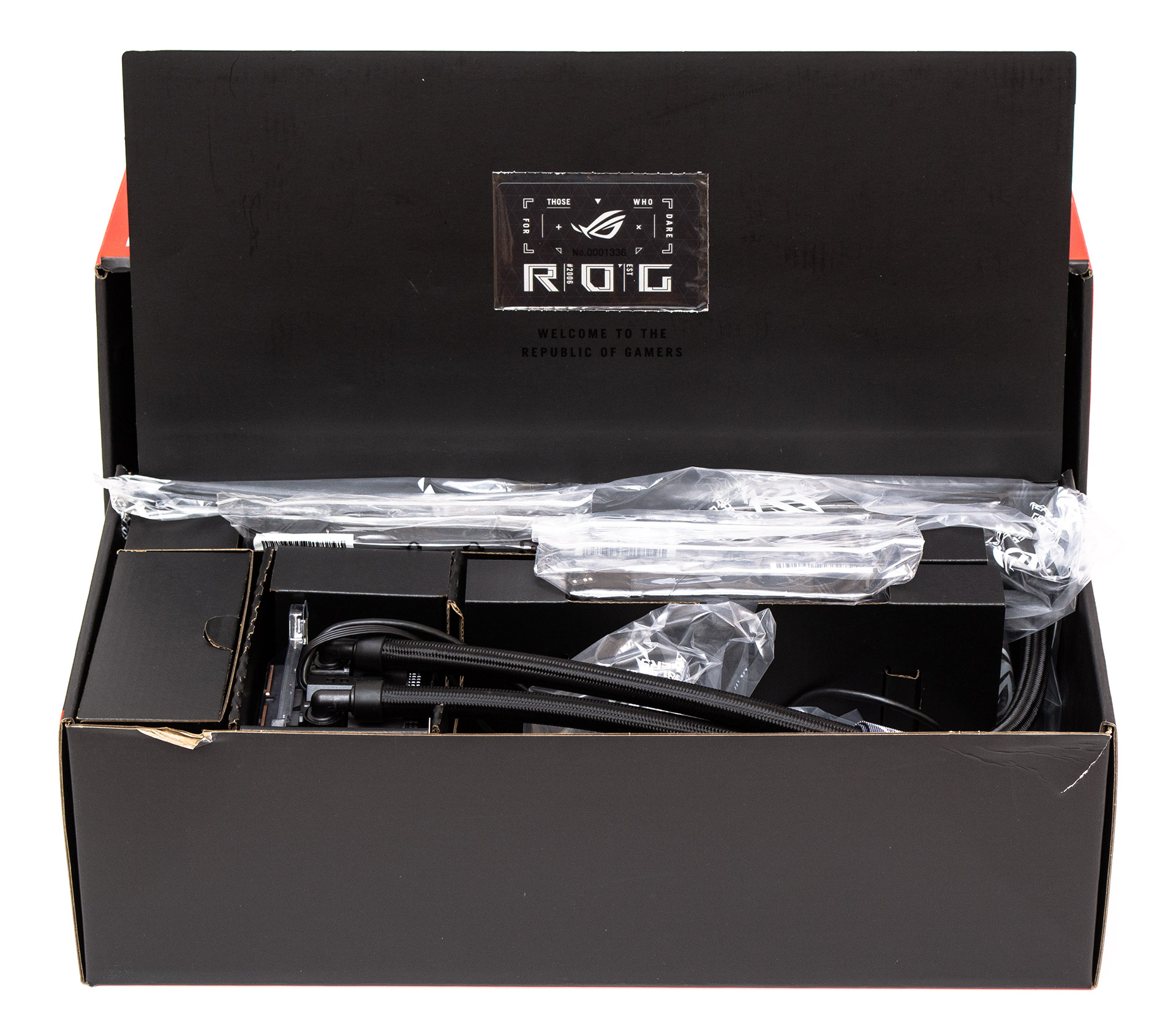

Система жидкостного охлаждения упакована в фирменную красно-черную коробку, выполненную в стиле бренда ROG. В виде изображений и текстовом формате здесь имеется вся необходимая информация о продукте.
В упаковке отказались от формы из прессованного картона, которая должна была впитывать влагу на случай протекания. Вместо этого используются обычные вставки и полиэтиленовые пакеты. Под накладкой верхней крышки по центру в прозрачном кармане наклеена пластиковая карта с индивидуальным номером и скрытым кодом. Чем именно она является: подарочной, клубной или на скидку — доподлинно неизвестно.

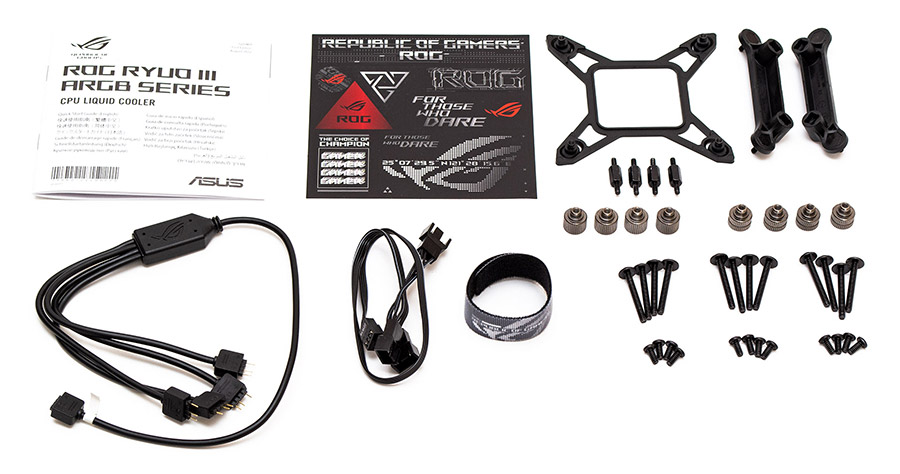

В комплект деталей системы кроме радиатора с водоблоком и трех вентиляторов входит:
- инструкция пользователя;
- набор наклеек;
- пластиковая пластина-держатель для креплений;
- два пластиковых крепления-адаптера под разъемы AMD AM4 и AM5;
- четыре металлические винтовые опоры крепления под все поддерживаемые процессорные разъемы;
- четыре металлические гайки с накатанной головкой для фиксации на AM4 и Intel LGA1700;
- четыре металлические гайки с накатанной головкой и полосой посередине для фиксации на AM5 и Intel LGA115х/1200;
- 12 длинных винтов для крепления вентилятора;
- 12 коротких винтов для крепления радиатора к корпусу;
- многоразовая липкая лента Velcro для укладки кабелей;
- разветвитель питания вентиляторов с одного разъема на четыре контакта с тремя разъемами;
- разветвитель питания ARGB подсветки из одного разъема +5VDG (мама) на четыре разъема +5VDG (папа).
Внешний вид и конструкция

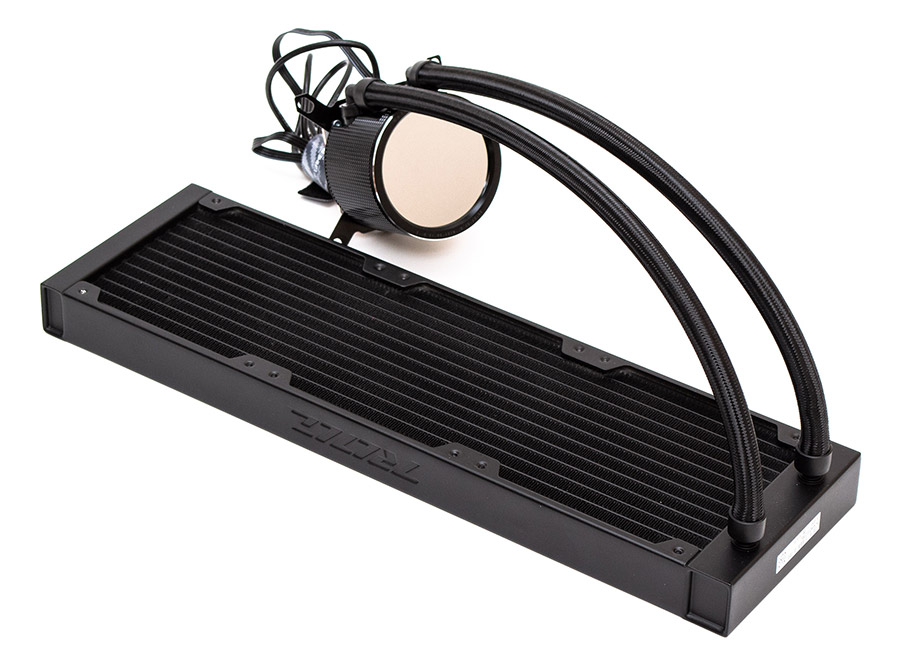

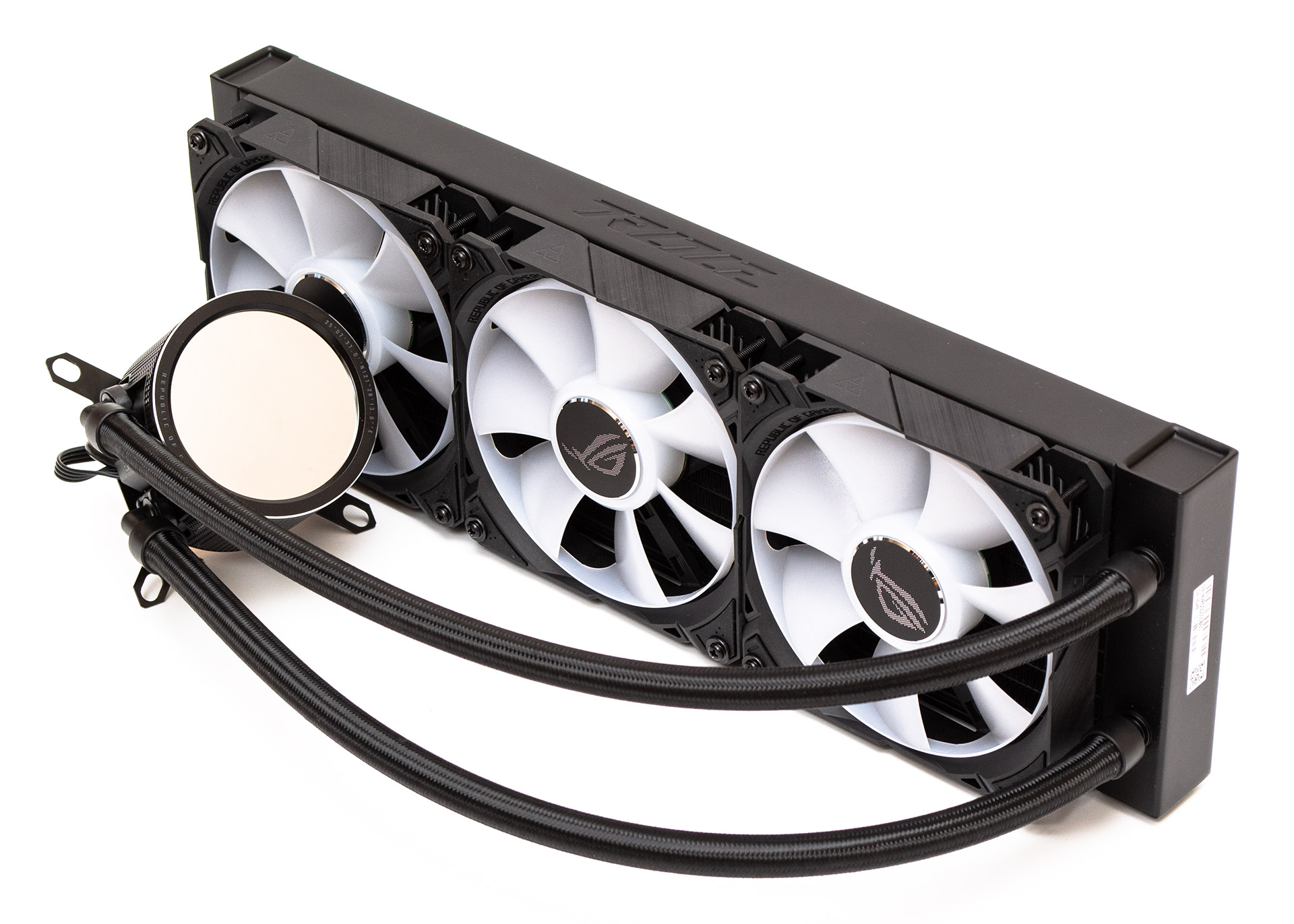

Общая концепция системы жидкостного охлаждения ASUS ROG Ryuo III 360 ARGB узнаваема с первого взгляда. Есть черный алюминиевый радиатор формата 360 мм, соединенный гибкими резиновыми шлангами в нейлоновой оплетке с помпой, совмещенной с водоблоком. Длина трубок с наружным диаметром в 12 мм составляет 400 мм.

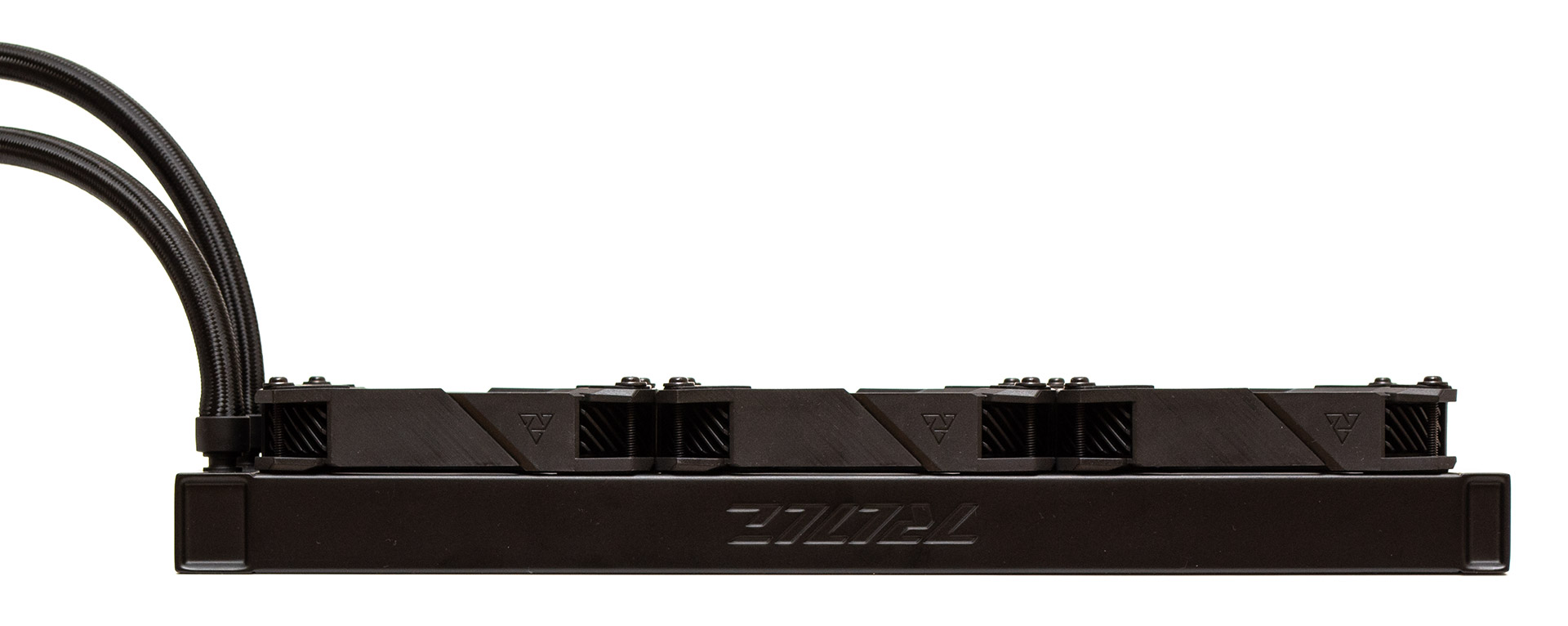

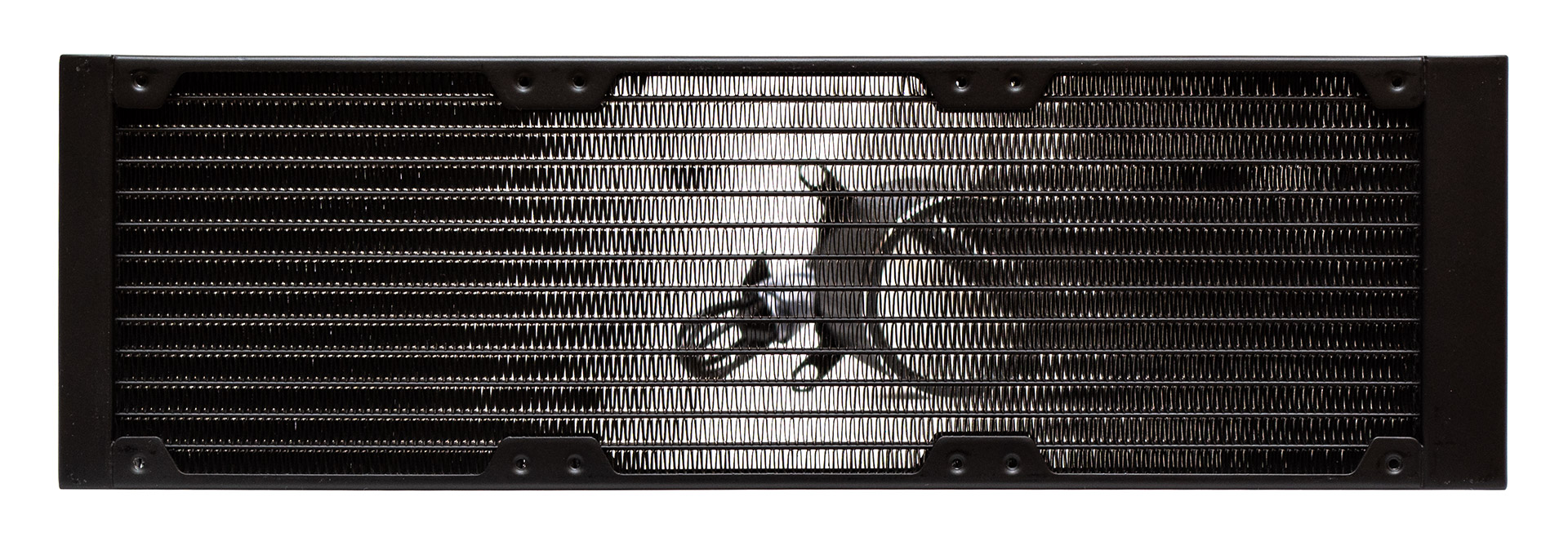

Фактические габариты радиатора составляют 399,5х120х30 мм. В боковых ребрах жесткости имеются три набора посадочных отверстий под 120 мм вентиляторы, расположенные без зазора. Ребра охлаждения изготовлены в виде собранных гармошкой тонких металлических полосок, расположенных с плотностью 20 FPI (пластин на дюйм) и делящихся между собой 14 каналами, по которым течет хладагент. Вес снаряженной системы без вентиляторов равен 1138 граммам. Общая площадь рассеивания тепла составляет около 12 000 см². Вес каждого отдельного пропеллера составляет 151 грамм.

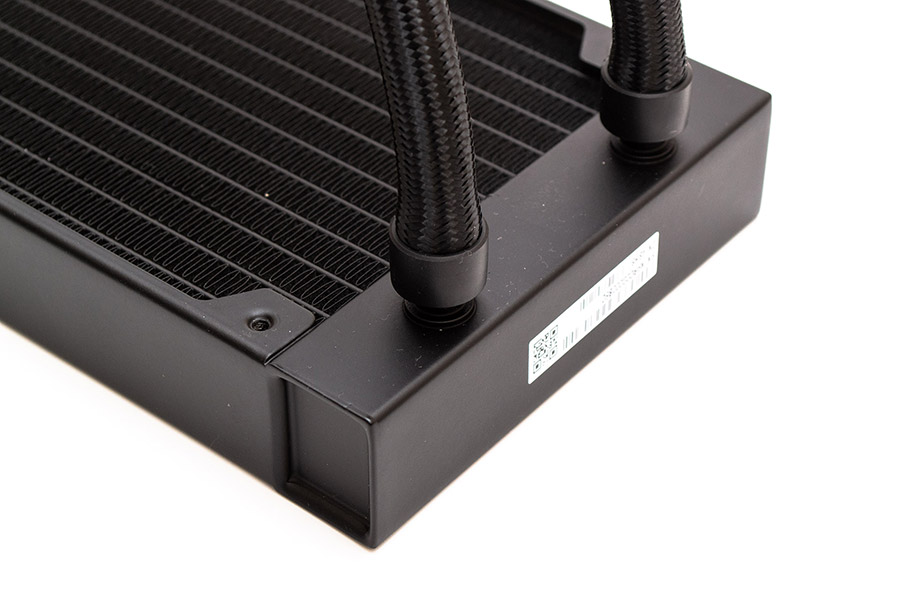

Трубки неподвижно соединены с фитингами радиатора методом опрессовки пластиковыми обоймами. Толщина коллектора с этой стороны равна 23 мм. Сбоку есть наклейка с серийным номером.

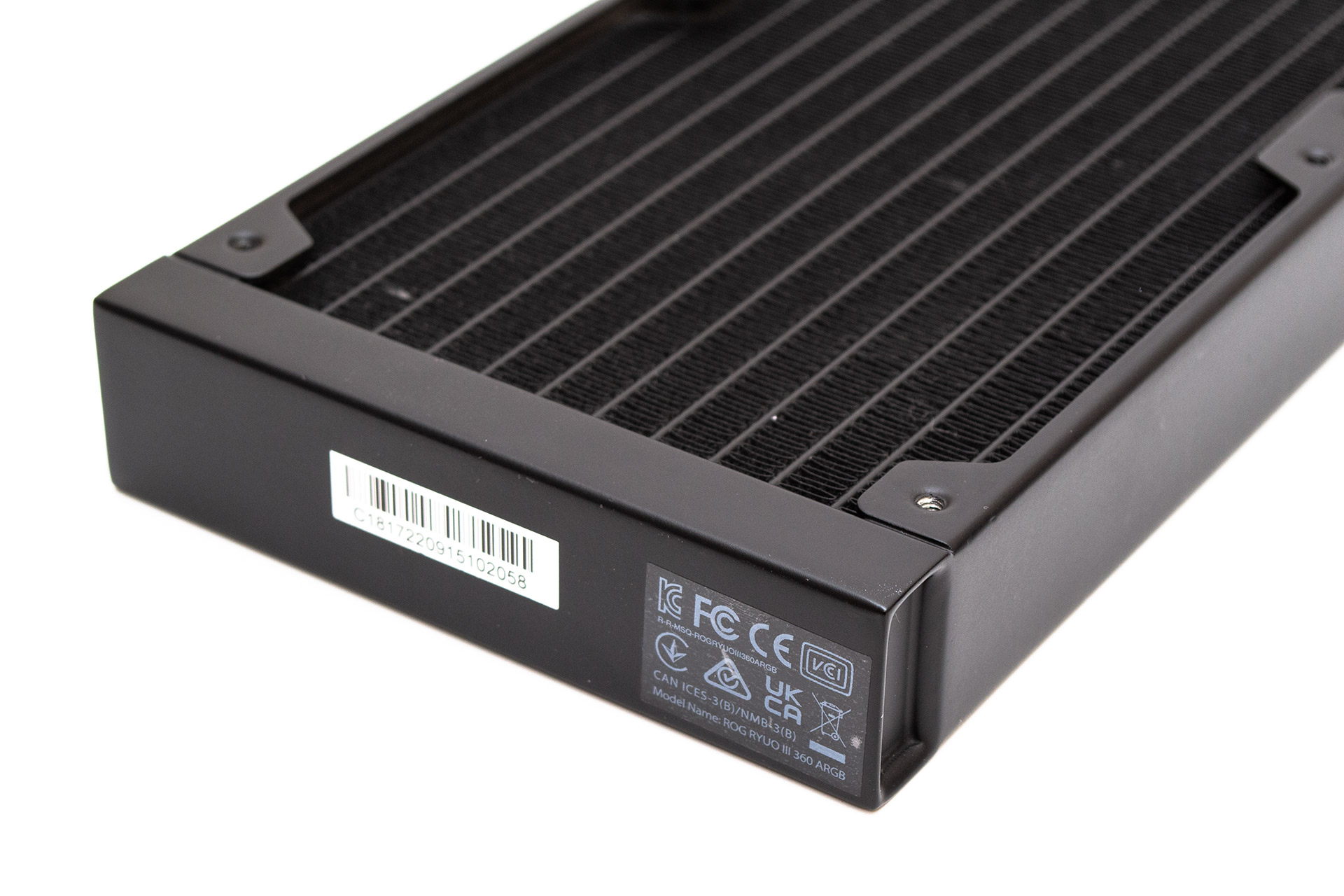

Толщина коллектора с противоположной стороны составляет 15 мм. Здесь также имеются наклейки с каким-то штрих-кодом и информацией о модели.

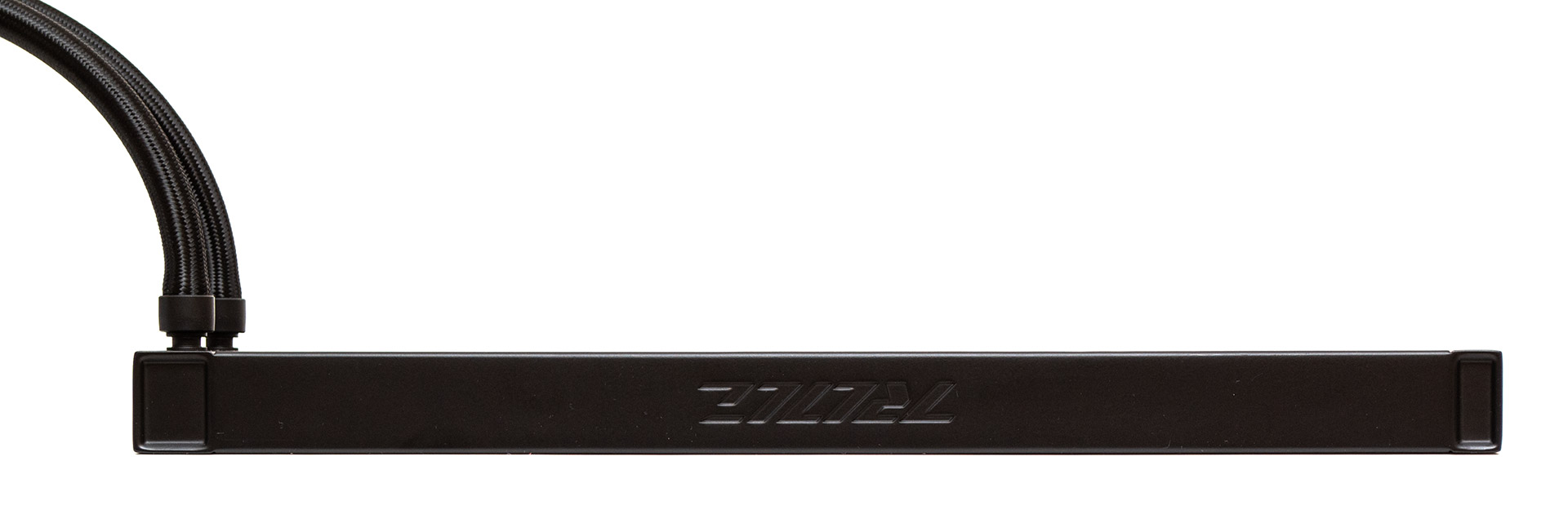

На боковых гранях имеется штампованная надпись ROG.

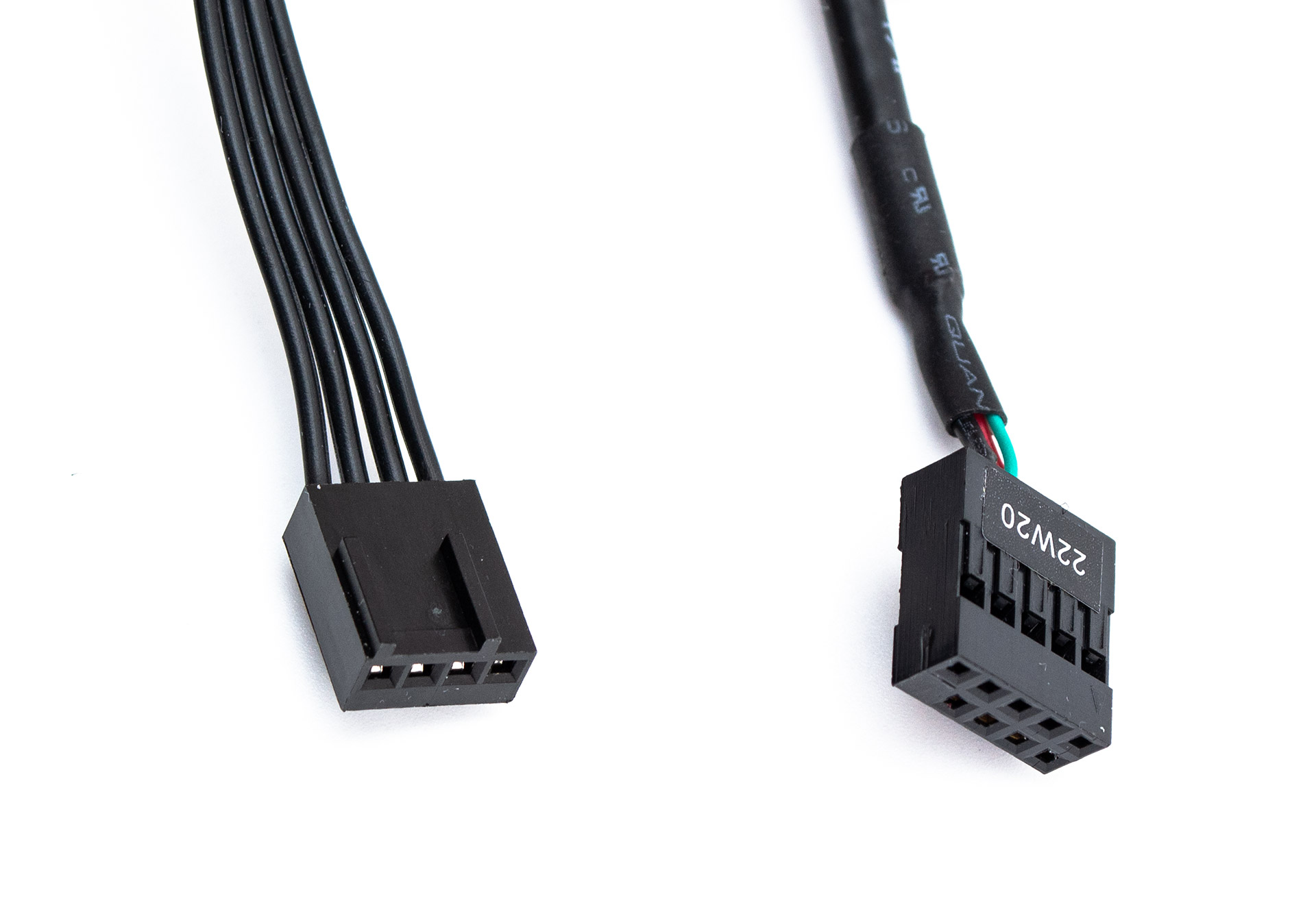

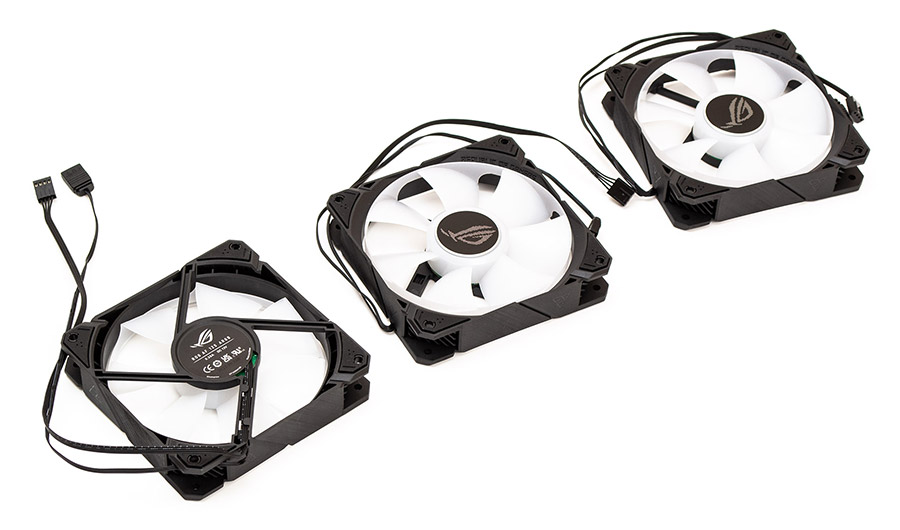

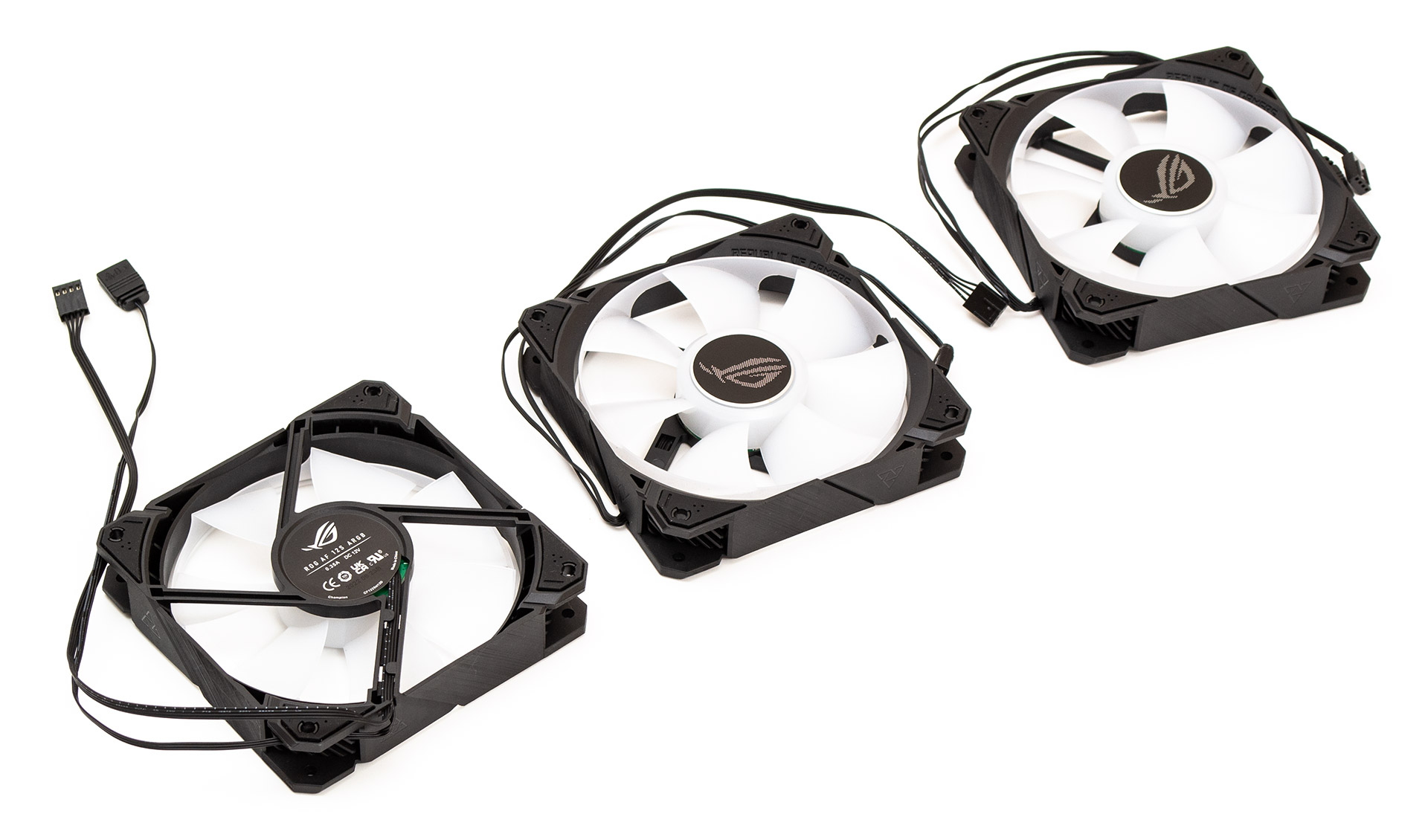

Три стоковых вентилятора формата 120 мм промаркированы как ASUS ROG AF 12S ARGB (CF1225H12D). Их винты имеют по семь пологих и широких полупрозрачных лопастей с углами наклона, рассчитанными на создание высокого статического давления воздуха. По периметру лопасти соединены сплошным кольцом, которое не дает выходить воздуху через боковые зазоры у рамки в обратном направлении под действием центробежной силы. Светодиоды управляемой ARGB подсветки расположены по центру вокруг двигателя. Диапазон скорости пропеллера составляет от 600 до 2100 об/мин и управляется с помощью ШИМ. Тип подшипника неизвестен. Сам пропеллер хорошо сбалансирован и не выдает паразитных призвуков при работе. Является очень тихим до 800 об/мин, средним по шуму при 1500 об/мин и достаточно громким на 2100 об/мин. Пластиковая рамка имеет наклеенные по углам резиновые демпферы вибрации с обеих сторон. Оба кабеля достигают в длину 320 мм. Первый отвечает за питание вентилятора и имеет разъем на четыре контакта. Второй нужен для управления подсветкой и оснащен стандартным разъемом +5VDG с тремя контактами и одним пробелом между ними.
Собранная система вместе с вентиляторами и с учетом головок крепежных винтов имеет толщину в 59 мм в профиль.

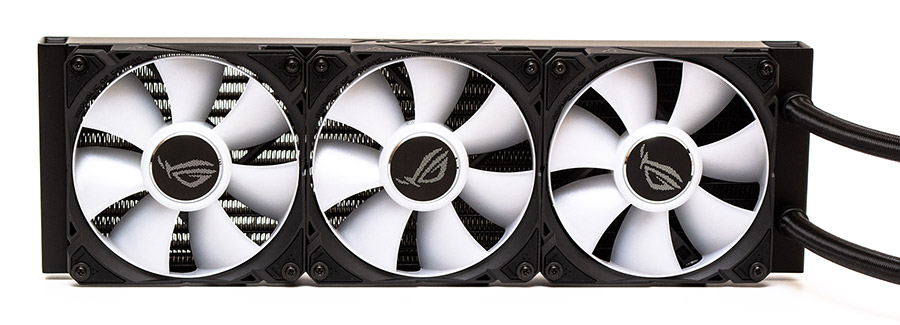

Так смотрятся вентиляторы, закрепленные на радиаторе.

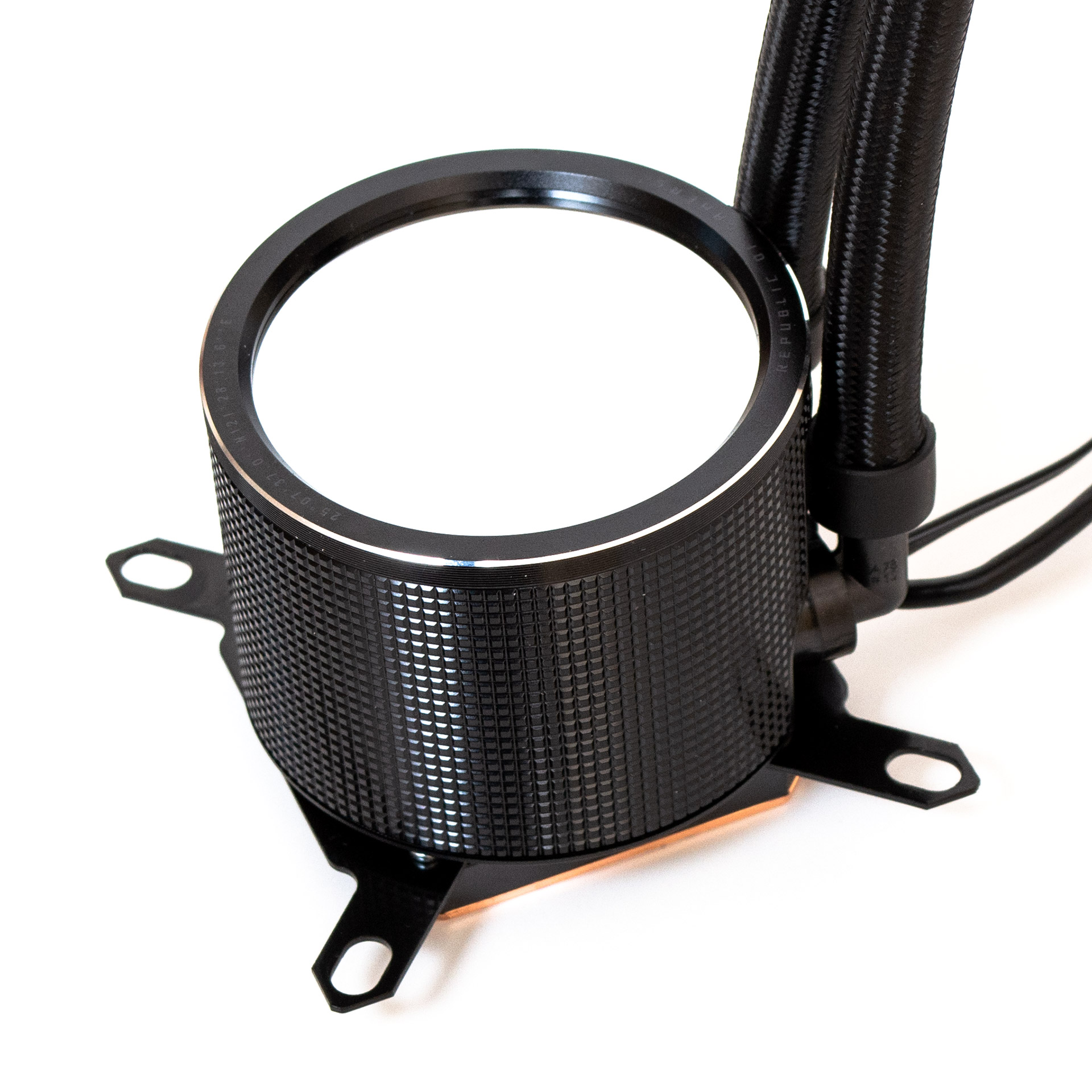

Водоблок является самой красивой частью данной системы. Он изготовлен из алюминия и имеет форму цилиндра с зеркалом сверху, которое на самом деле является точечным дисплеем AniMe Matrix LED. Диаметр устройства составляет 76 мм при высоте 68 мм. С учетом лап крепежа имеем размер 89х89 мм.

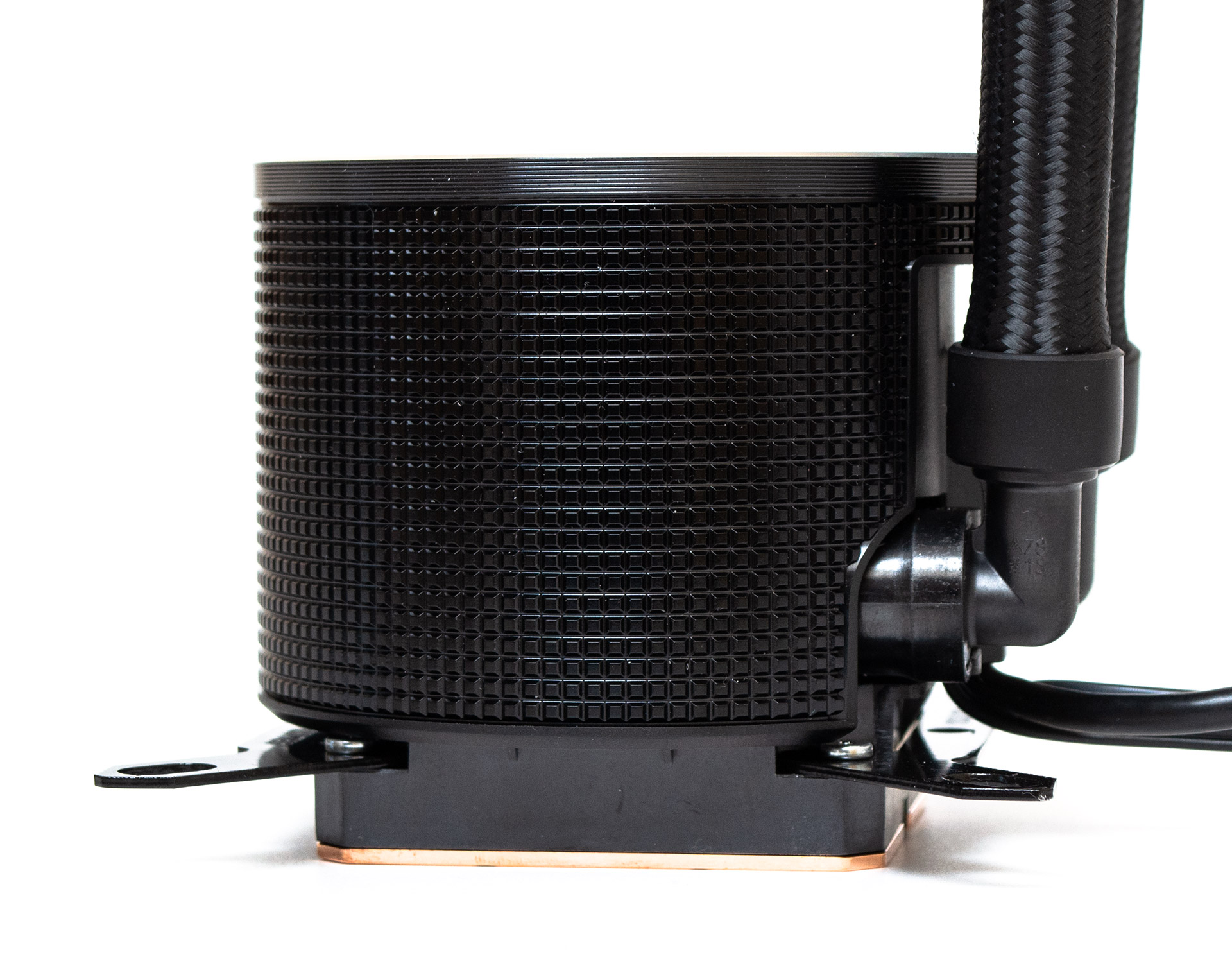

Боковина покрыта рельефом в виде маленьких квадратиков. Внутри находится центробежная помпа восьмого поколения от Asetek с диапазоном скорости от 800 до 2600 об/мин, регулируемый с помощью ШИМ. При скорости ниже 2000 об/мин и уровне шума в 37 дБ(А) ее не слышно совсем. В корпусе помпа будет бесшумной на 2200 об/мин и 40 дБ(А). На максимуме в 2600-3000 об/мин уровни шума будут составлять 43-45 дБ(А) и будут восприниматься как назойливое жужжание.

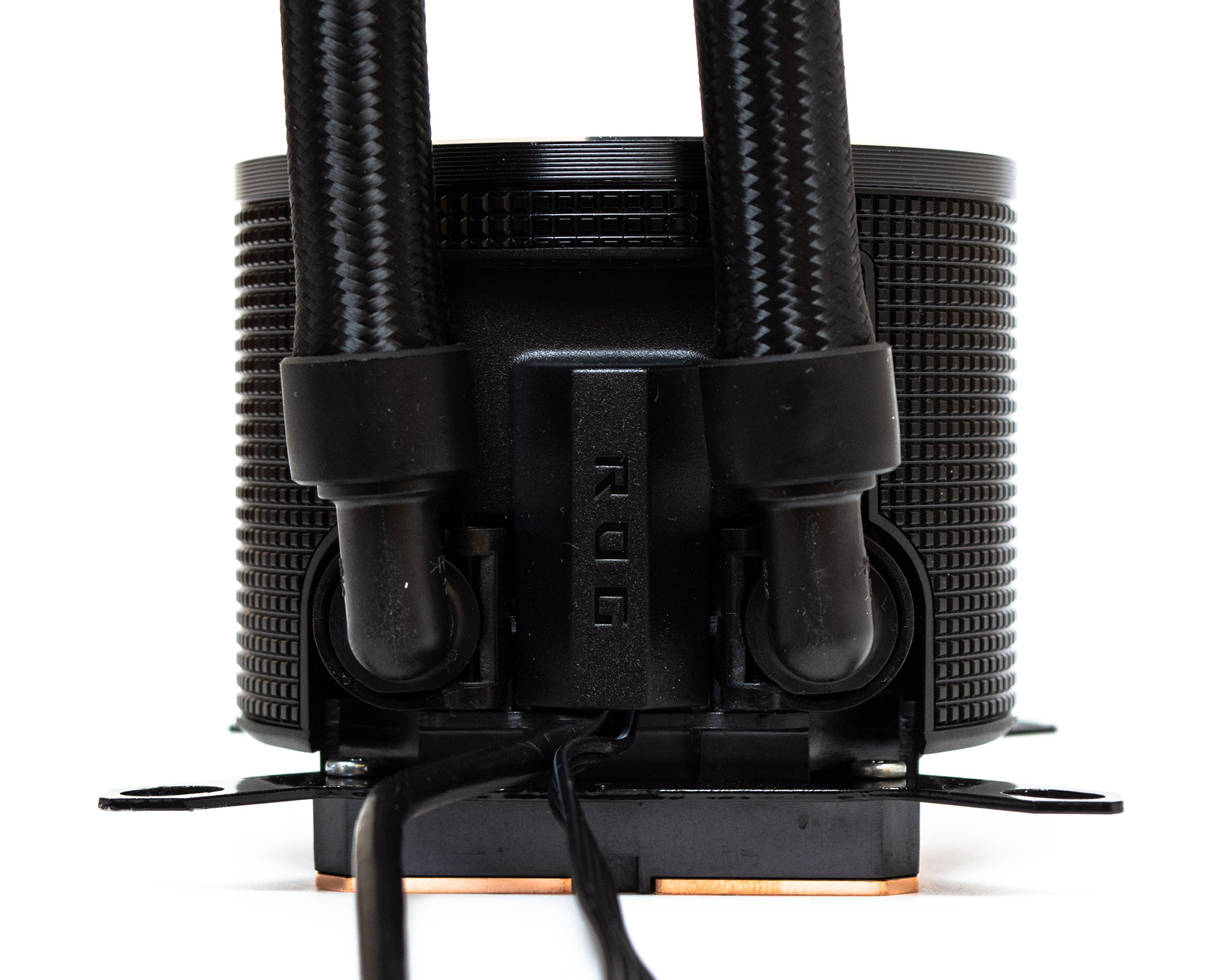

Шланги подсоединяются к водоблоку угловыми фитингами, которые могут поворачиваться в пределах 120 градусов, каждый в свою сторону по вертикали. Два кабеля питания помпы и управления дисплеем заходят в корпус сзади снизу.
Длина кабеля питания помпы на четыре контакта составляет 320 мм. Стандартная колодка USB от светодиодного дисплея закреплена на шнуре длиной в 900 мм.

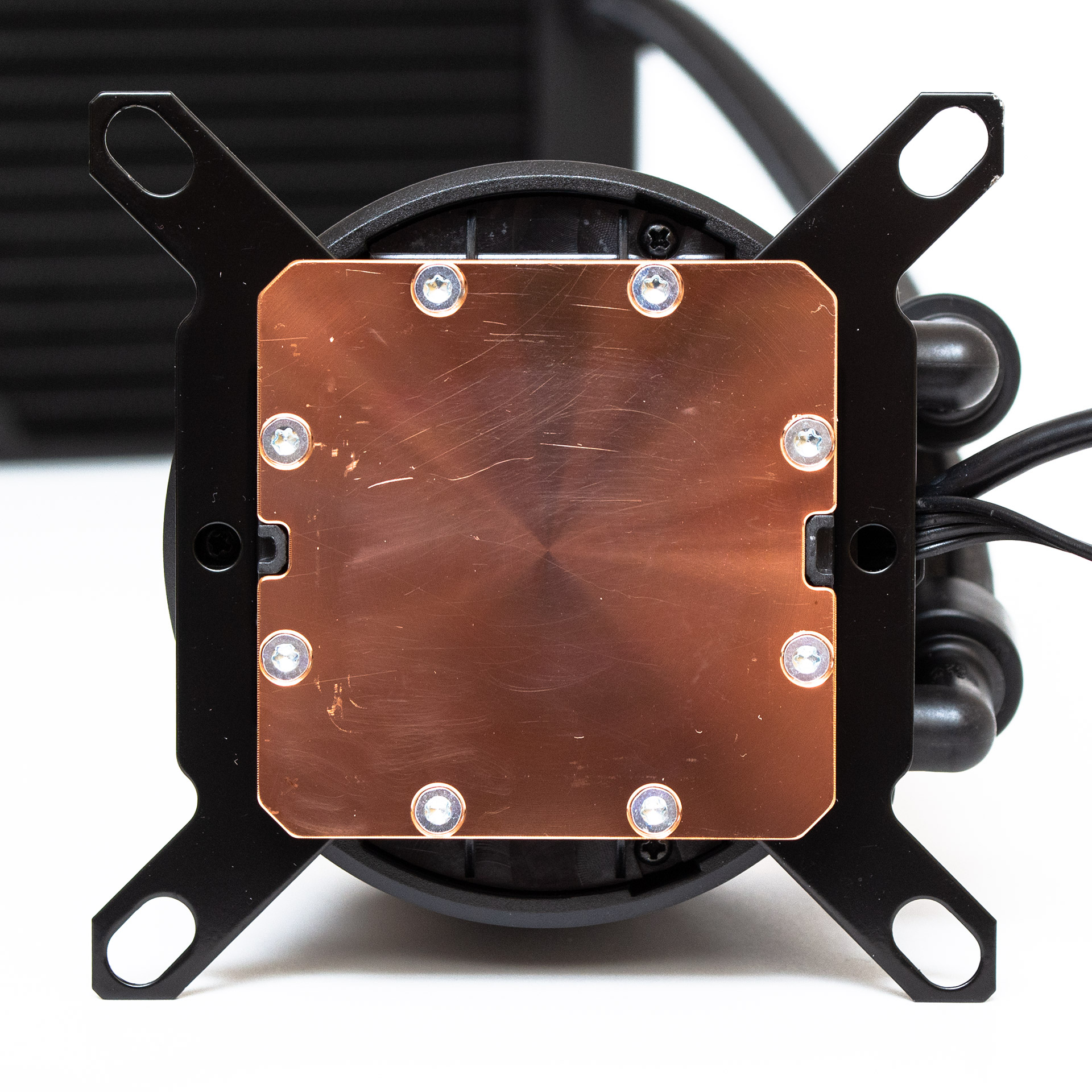

Подошва водоблока медная, имеет форму закругленного по углам квадрата размером 56х56 мм. Зафиксирована восемью винтами типа Torx. Шлифовка здесь идет концентрическими кругами от возвышения в центре. По умолчанию на подошве должна быть нанесена термопаста, но ее нет, поскольку система уже использовалась раньше. Зато есть много царапин, указывающих на довольно мягкую и нежную медную поверхность. Возможно, в случае никелирования оно было бы более устойчивым к физическим воздействиям. Рамка крепления практически не снимается и является одной для всех процессорных разъемов. Чтобы ее демонтировать в случае крайней необходимости, придется разбирать водоблок полностью.
Перейдем к установке системы жидкостного охлаждения и тестированию ее эффективности под тепловой нагрузкой.
