Установка

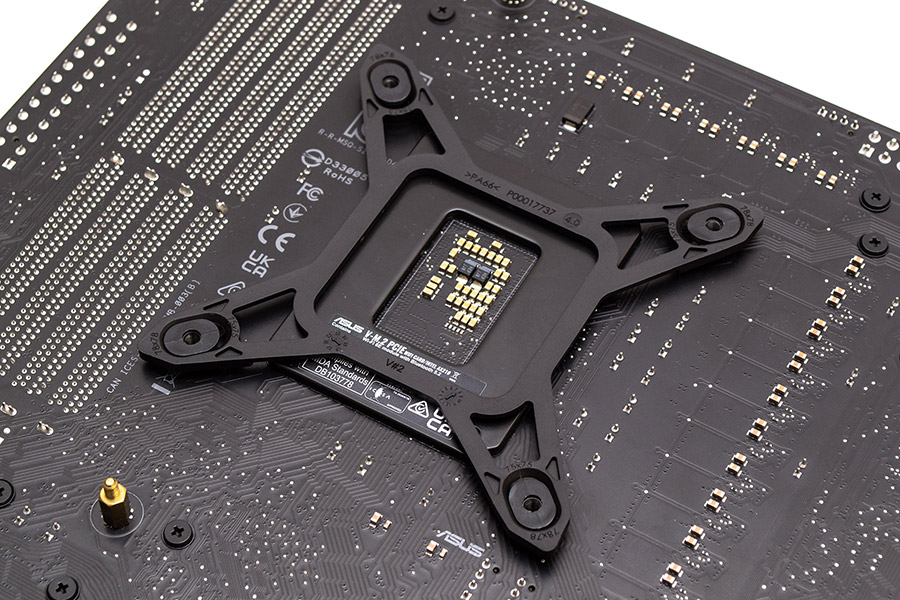

Процесс установки ASUS ROG Ryuo III 360 ARGB мы рассмотрим на примере процессорного разъема Intel LGA1700. Кстати, данная СЖО поддерживает монтаж только на относительно актуальные платформы, как Intel LGA1200 и 115х, AMD AM5 и AM4. Начинается все с передвижения пластиковых фиксаторов на рамке в нужное положение и прикладывания ее к соответствующим крепежным отверстиям на обратной стороне материнской платы.

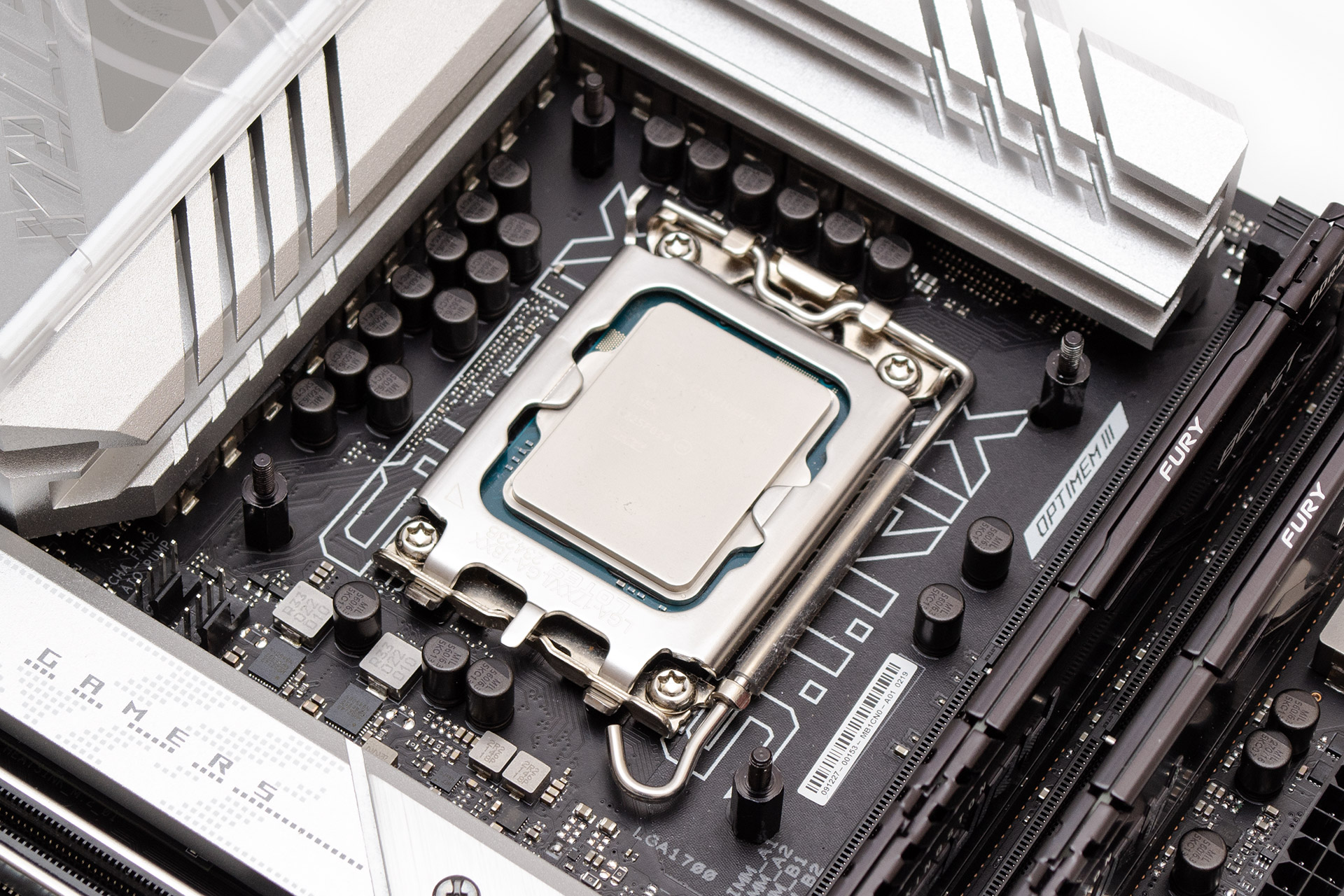

Далее, уже с фронтальной стороны, необходимо вкрутить в фиксаторы винтовые опоры. Не пытайтесь затянуть их сильнее, чем до первого упора, поскольку есть риск выдернуть фиксаторы из рамки. А конструкция все равно будет шевелиться немного по вертикали. Это нормально.

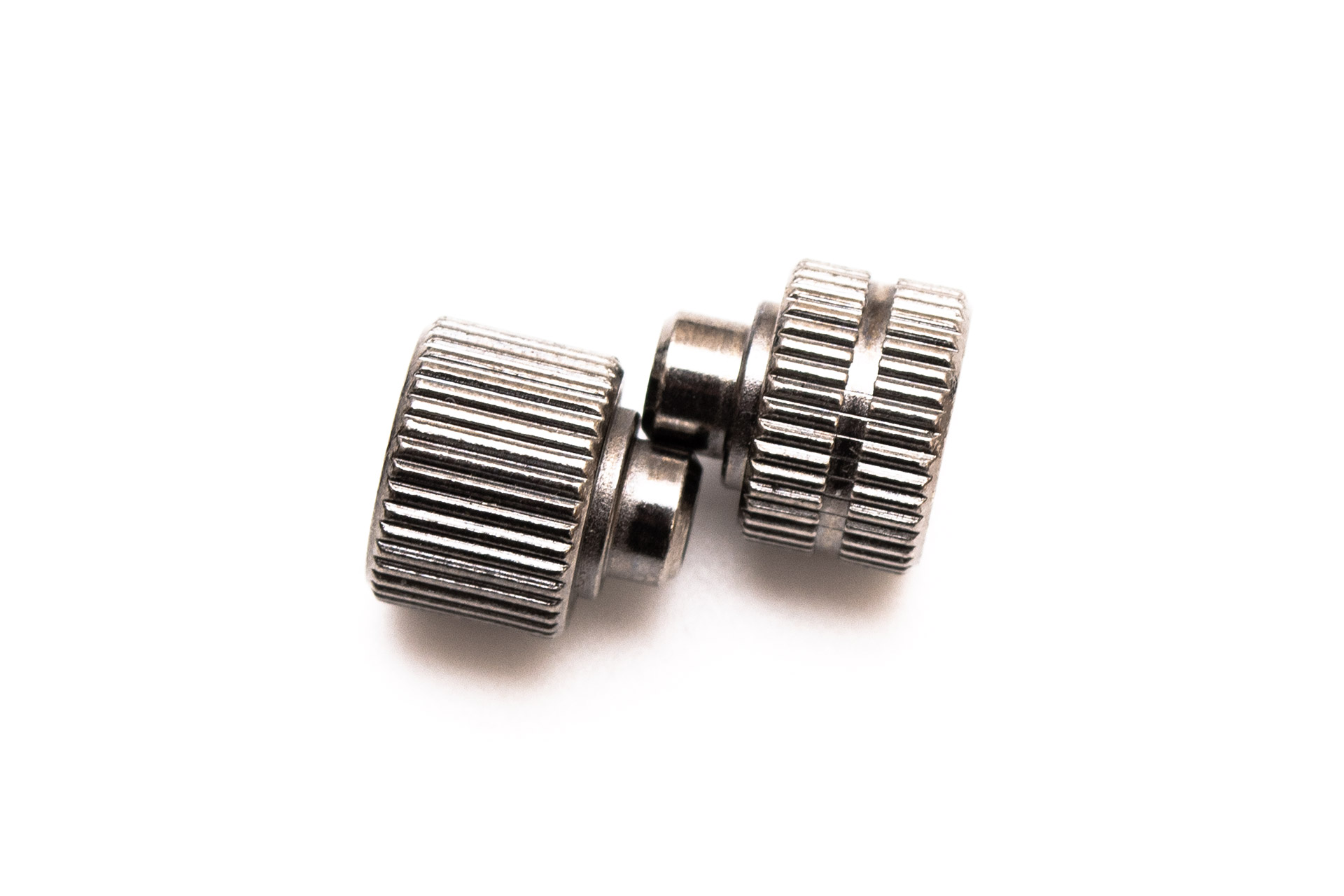

Отдельный момент, который следует особо отметить, касается винтовых гаек крепления. Их в комплекте есть два набора. Разница состоит в том, что гайки с полосой посередине на 1 мм длиннее, чем без нее. Сделано это потому, что процессоры сокета 1700, например, на 1 мм ниже, чем предназначенные под сокет 1200. Следовательно, гайки с полосой предназначены для крепления на разъемы Intel LGA1200, Intel LGA115х и AMD AM5. А гайки без полосы подходят для Intel LGA1700 и AMD AM4. Это в соответствии с инструкцией Q21643 Revised Edition V2 February 2023. В нашем же наборе была более старая инструкция, именованная как Q20469 First Edition August 2022. И в ней информация была прямо противоположная, в том что касалось именно креплений на процессорные разъемы Intel. В результате мы имели уникальную возможность попробовать сразу оба варианта фиксации — сначала неправильный, а через несколько дней, после того как обратили на это внимание, и правильный. И сравнить их между собой. Как думаете, есть ли разница? Но придержим интригу немного на потом.

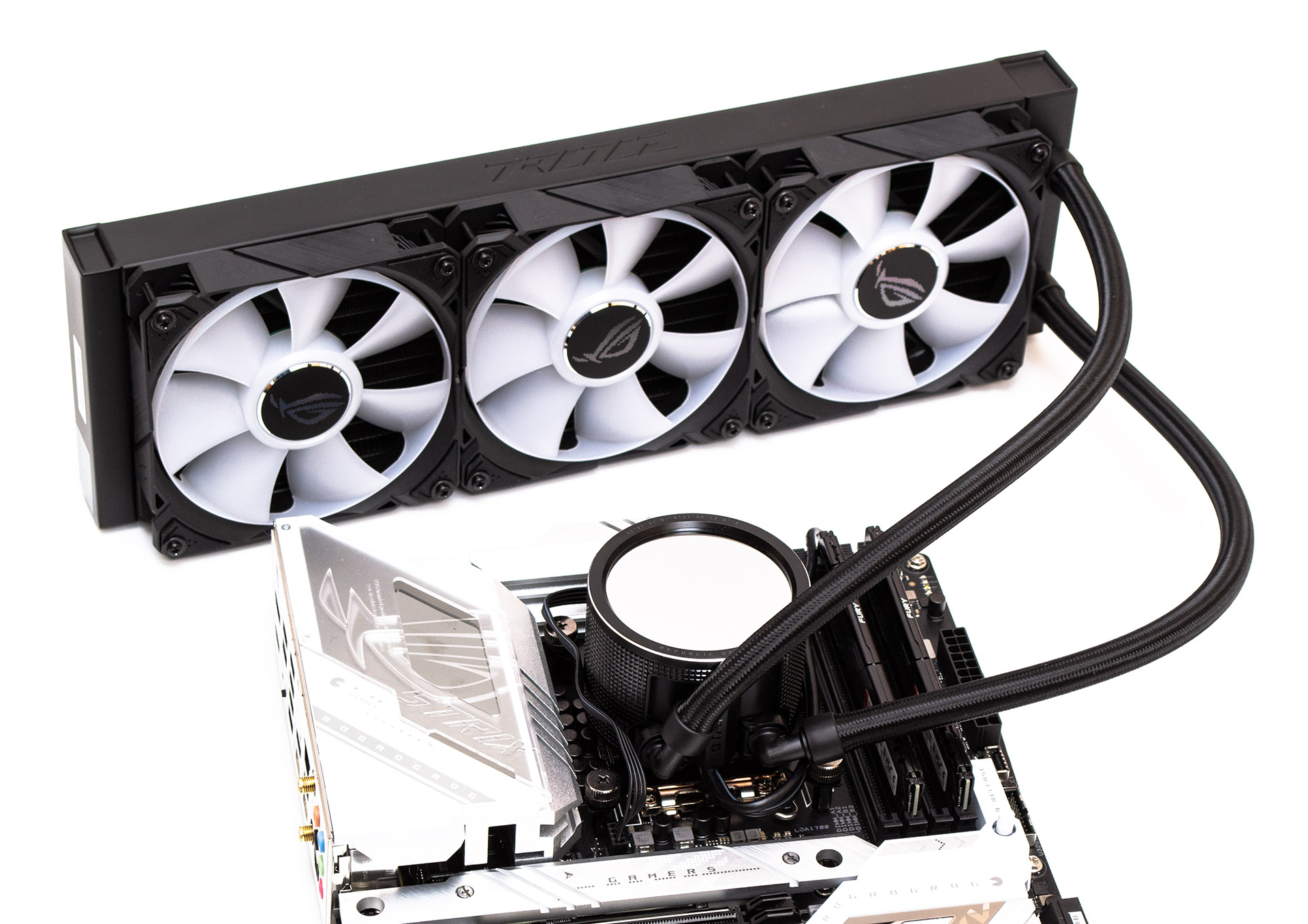

Следовательно, останется только прикрутить четырьмя гайками на место водоблок, подключить его к питанию и USB-колодке, чтобы работал дисплей AniMe Matrix. Желательно и логично, чтобы шланги системы охлаждения находились снизу. Хотя возможны варианты в зависимости от того, где будет закреплен радиатор. В любой ориентации помпа никак не мешает другим компонентам материнской платы. Далее устанавливаем вентиляторы на радиатор и подключаем их к питанию и подсветке.

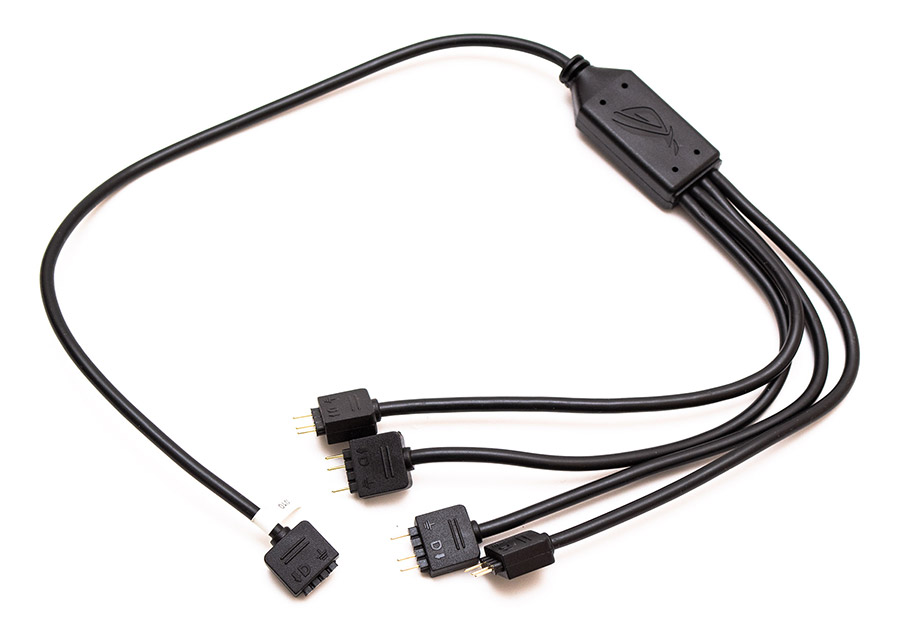

Для подсветки имеется разветвитель из одного разъема +5VDG на четыре, длиной более 400 мм. К сожалению, у него нет защитных колпачков, поэтому убедитесь, что свободные разъемы контактов не касаются ничего, способного проводить ток.

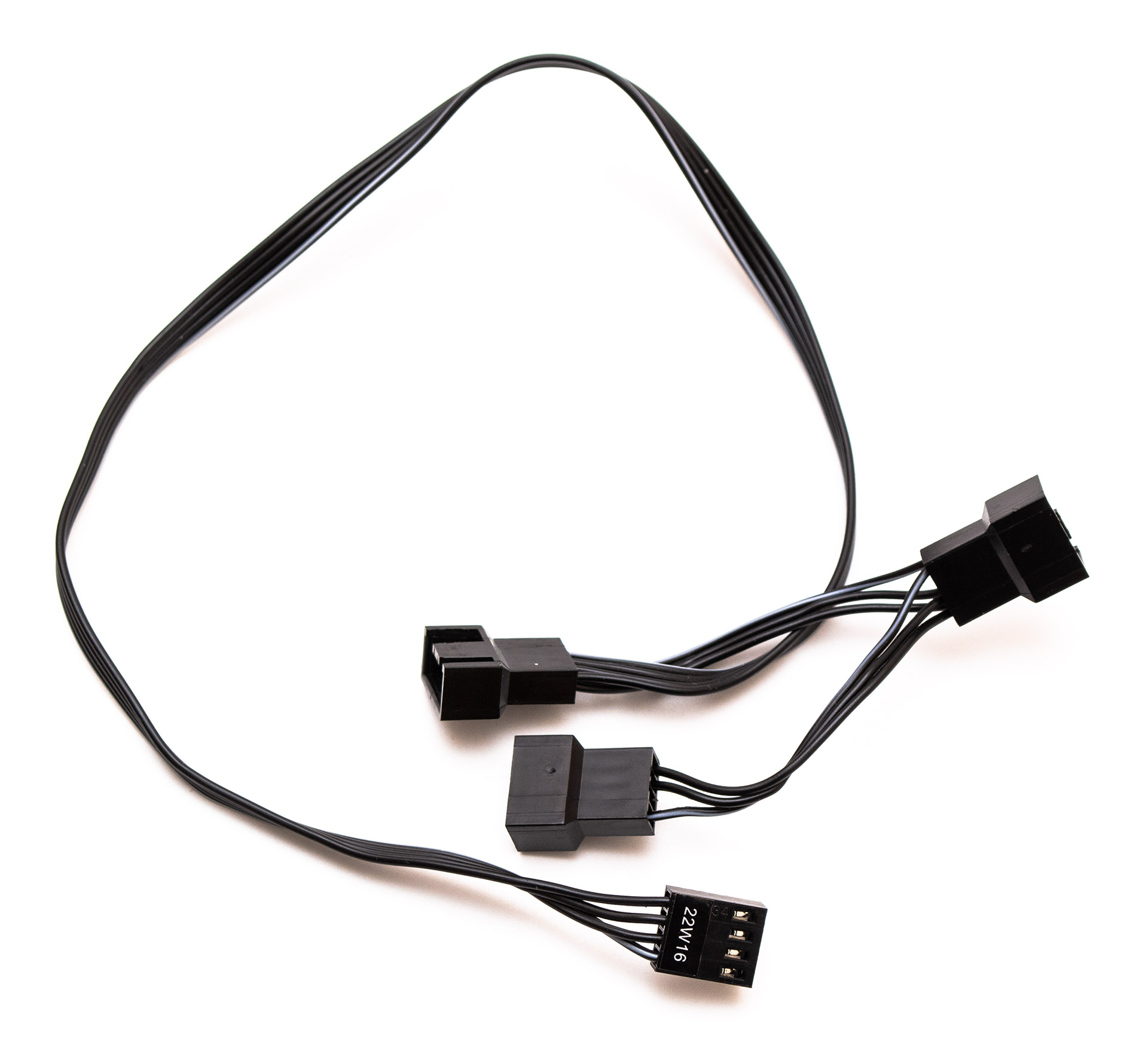

Для вентиляторов также предусмотрен разветвитель на три разъема с длиной основного кабеля в 350 мм и двух дополнительных по 50 мм каждый.

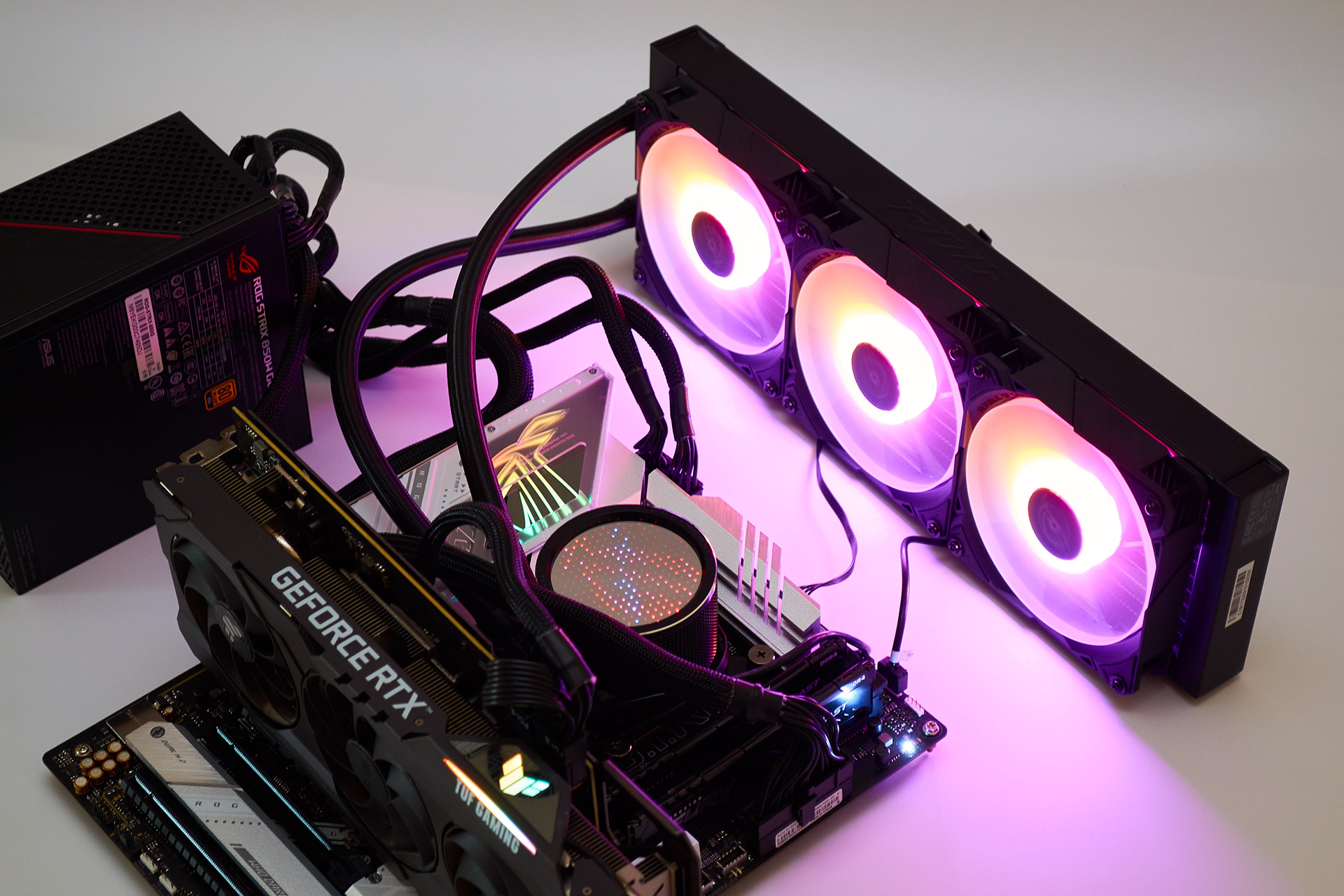

Так выглядит подсветка на радиаторе и картинка на водоблоке. В общем достаточно живо, хотя у дисплея здесь не очень высокое разрешение. Детальные изображения будут на нем неразличимы.

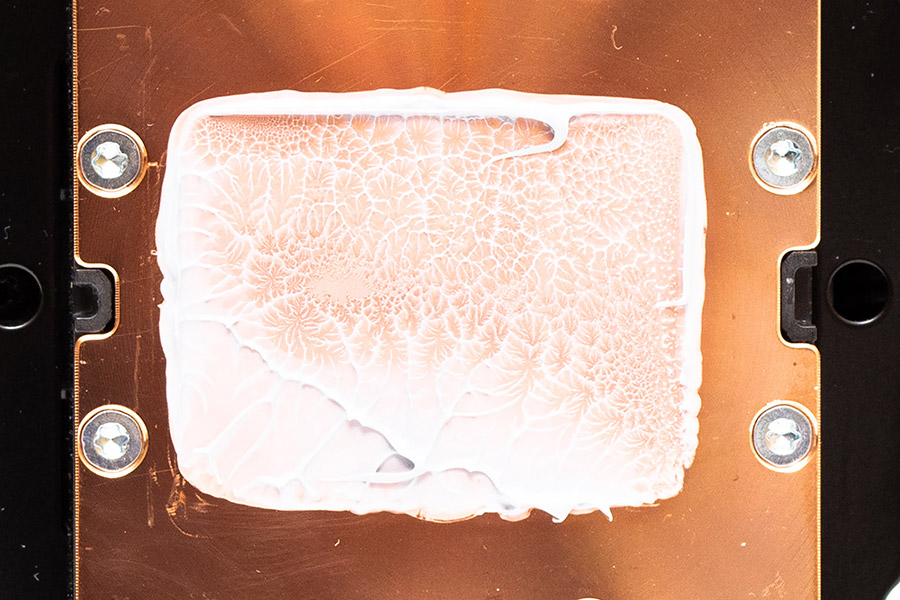

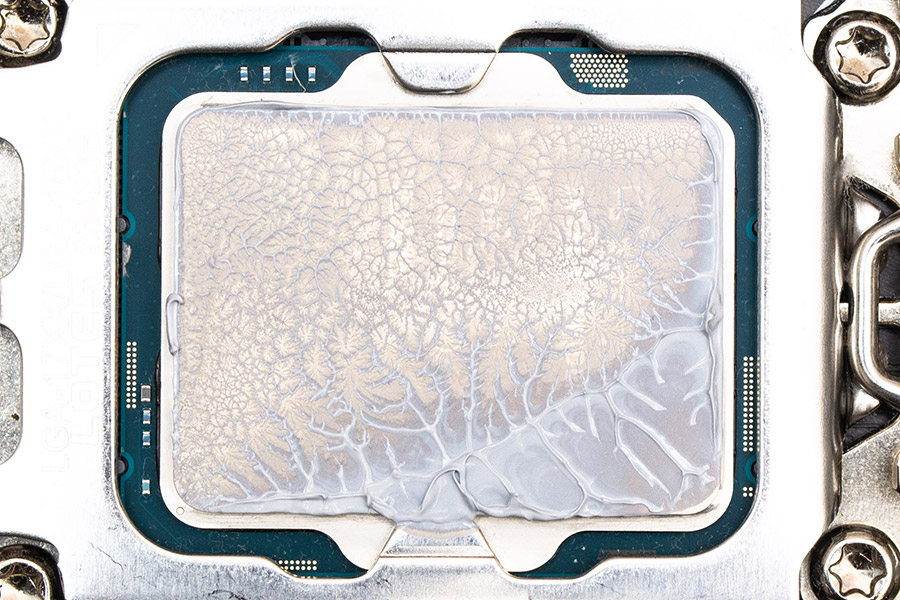

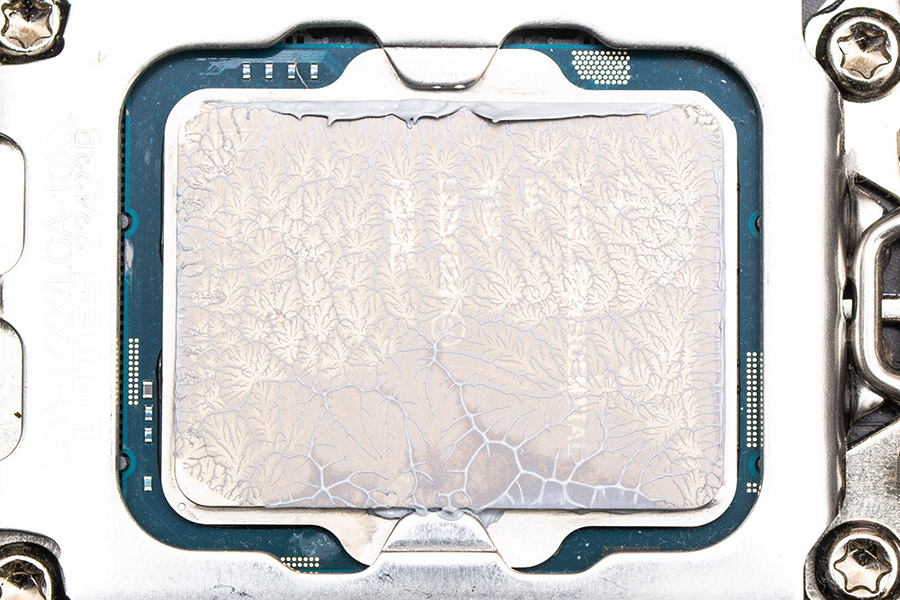

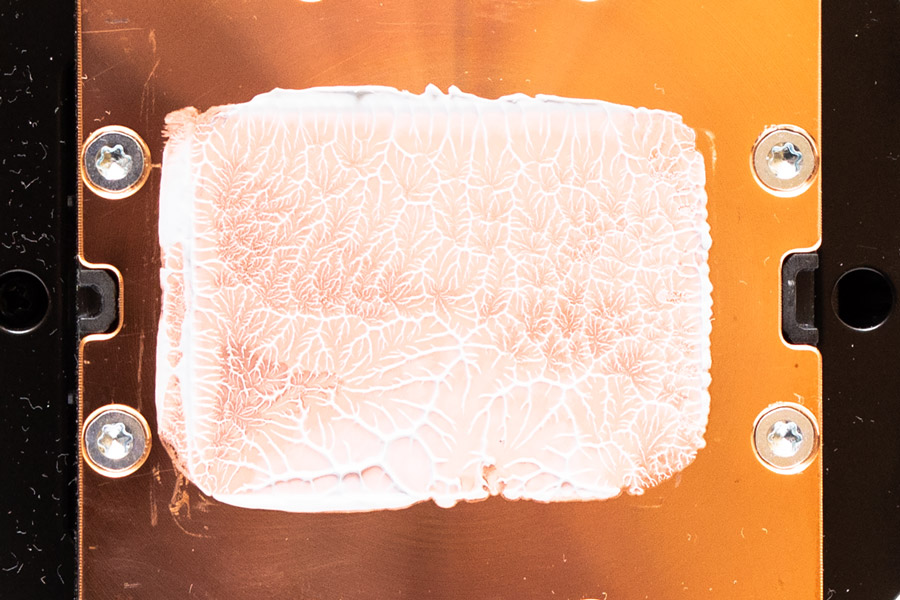

А вот здесь мы раскрываем интригу. Так выглядит отпечаток на подошве водоблока с использованием длинных гаек с полосой (неправильно для разъема Intel LGA1700). Прижим слаб на четверти площади от угла и дальше. То же видно и на отпечатке на процессоре.
Прижим с использованием коротких гаек близок к идеальному (правильно для разъема Intel LGA1700). Но по результатам мы почему-то получили на 1 градус выше температуры. Вероятно, это лишь погрешность измерения. Но получается, что даже частичного контакта подошвы было достаточно для нормального отвода тепла в размере около 250 Вт. Не факт что его хватит в более горячих сценариях, поэтому используйте правильные крепления и еще чаще — здравый смысл, ведь и в инструкциях случаются ошибки.
Программное обеспечение

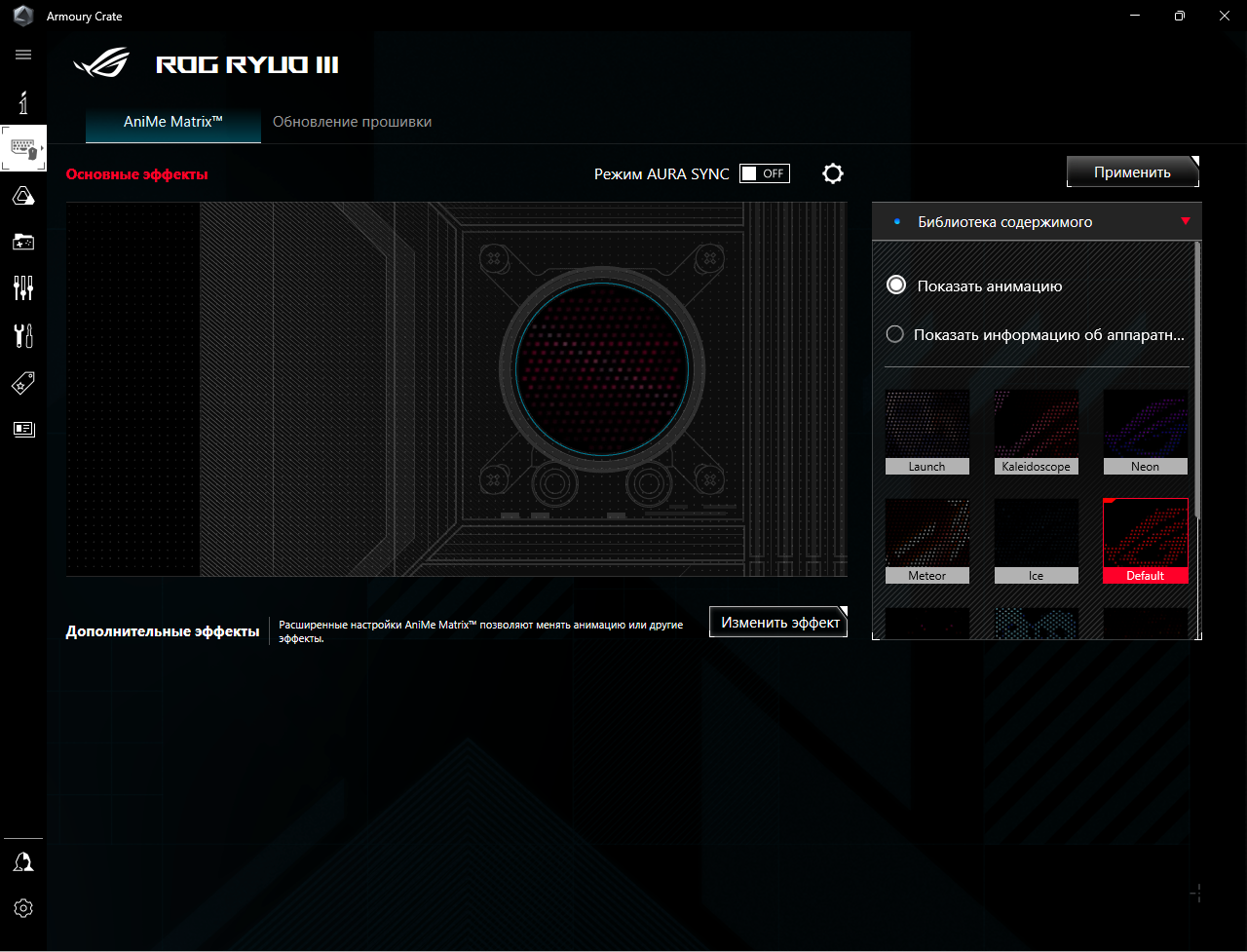

Для корректного функционирования дисплея AniMe Matrix необходимо установить приложение ASUS Armoury Crate, даже если у вас материнская плата и не от этого бренда. В нем можно выбирать заготовленные картинки и анимации, и настраивать их под свои нужды.

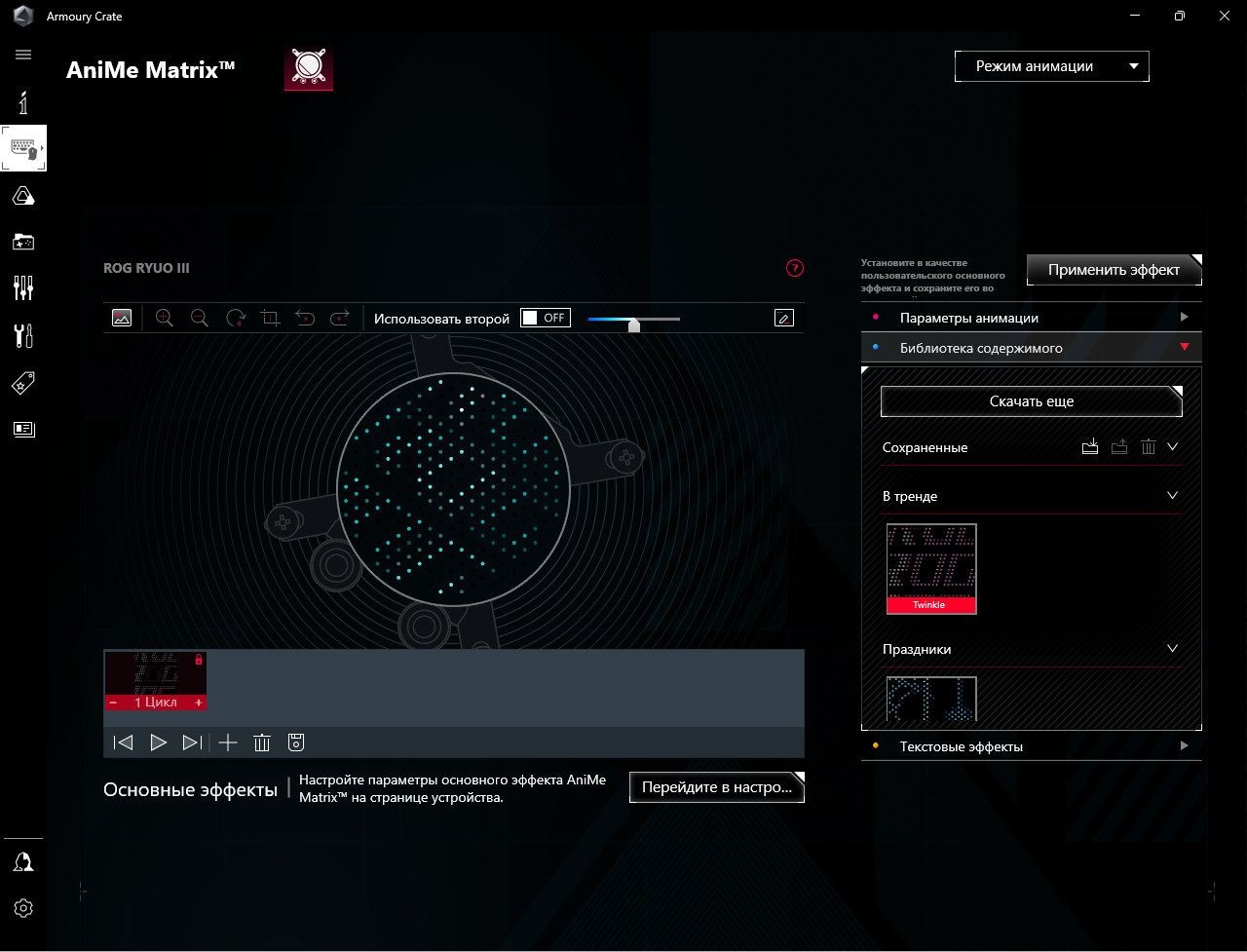

Кроме готовых изображений, можно рисовать и устанавливать собственные. Или даже настроить слайд-шоу. Также можно использовать экран для воспроизведения системных показателей вроде температуры или частоты, и подключать анимацию музыкального эквалайзера в такт воспроизводимого звука.

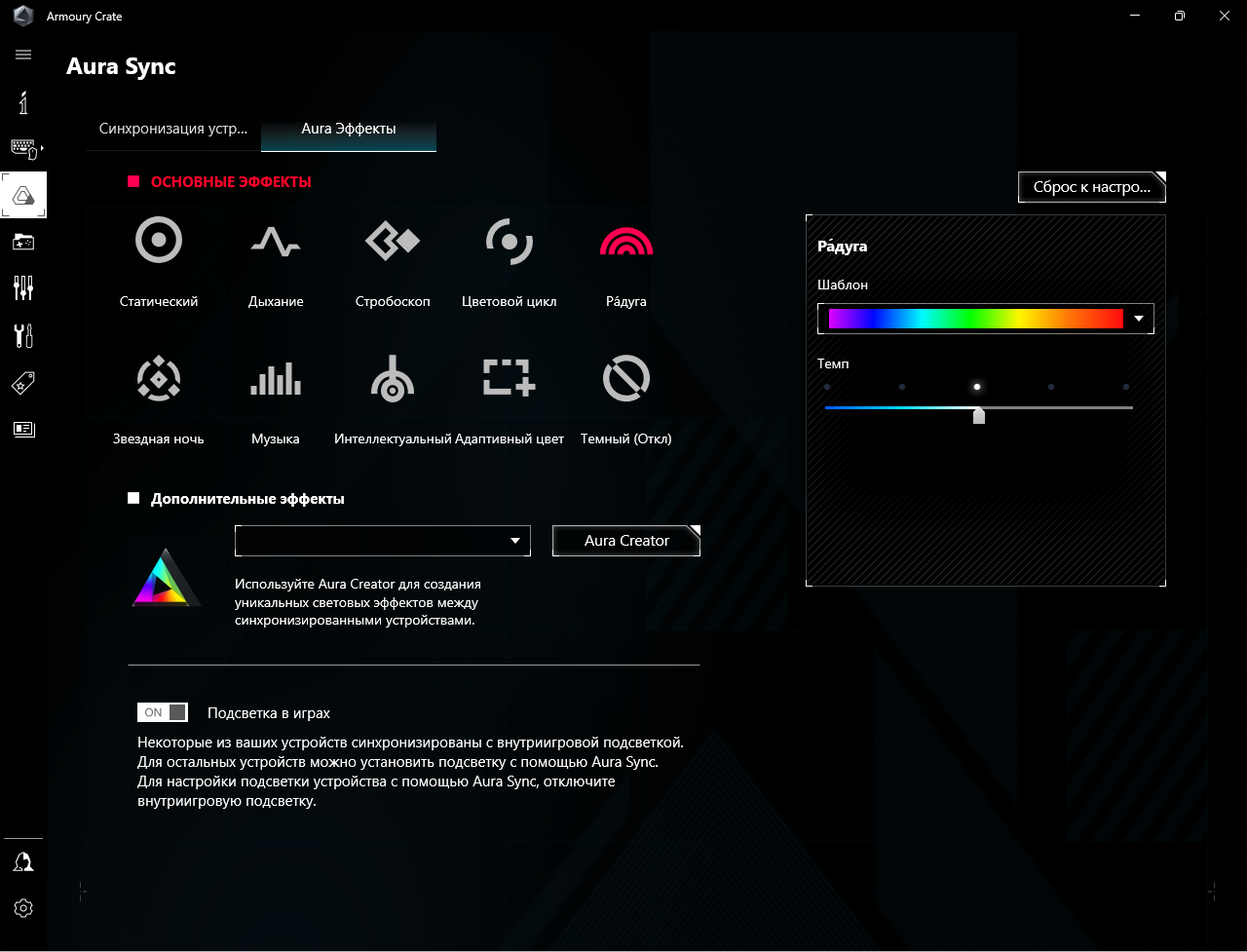

Если ваша материнская плата все-таки от ASUS, то в приложении можно настроить и подсветку вентиляторов. Если же нет, придется искать соответствующую плате и технологии собственную программу управления подсветкой.

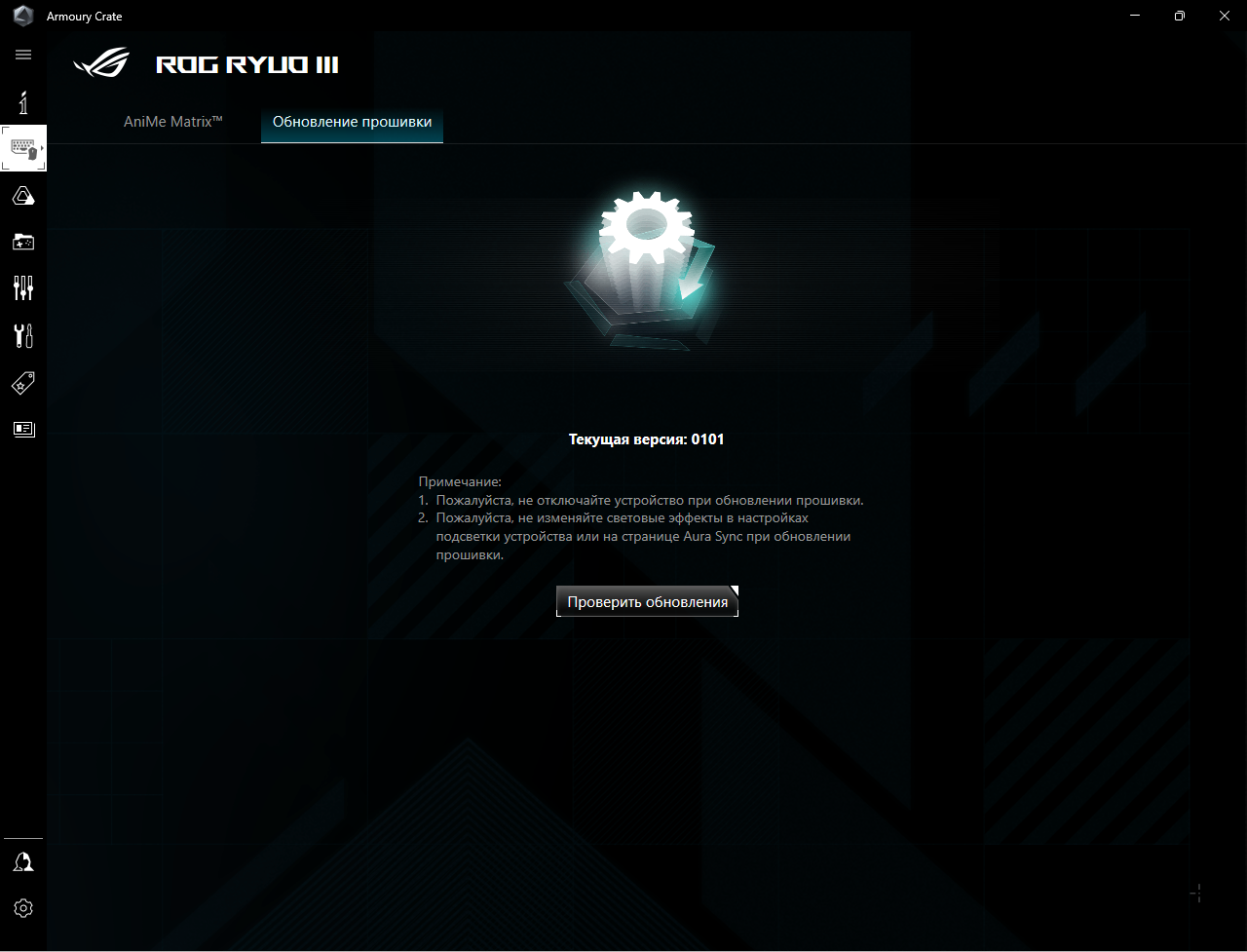

Для получения новых функций и устранения старых ошибок не забывайте периодически проверять и обновлять прошивку дисплея.
Тестовый стенд
Для испытания эффективности системы жидкостного охлаждения ASUS ROG Ryuo III 360 ARGB был использован стенд на базе платформы Intel LGA1700 в такой конфигурации:
- процессор: Intel Core i7-13700K (3,4 @ 5,0 ГГц, 1,154 В);
- материнская плата: ASUS ROG Strix Z790 Gaming Wi-Fi D4 (Intel Z790);
- видеокарта: ASUS TUF-RTX3070-O8G-Gaming (Nvidia GeForce RTX 3070);
- память: Kingston Fury Beast KF432C16BBK2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-54 2Т, 1,35 В);
- твердотелый накопитель: GoodRAM SSD IRDM M.2 IR-SSDPR-P34B-01T-80 (1 ТВ, NVMe M.2 2280);
- блок питания: ASUS ROG Strix 850G (850 Вт);
- термопаста: Noctua NT-H2.
Испытание системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест CPUID PowerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. Минимальная температура измерялась через десять минут простоя системы без нагрузки. На графике показано максимальное значение температуры среди всех P-ядер. Для мониторинга температуры процессора используется программа HWMonitor версии 1.50.1.
Для измерения уровня громкости использован шумомер UNI-T UT352. Все замеры произведены в тихом помещении без лишних источников шума. Шумомер был расположен в 10 мм от передней части подшипника системы охлаждения, повернутой к пользователю и установленной на материнскую плату. Уровень фонового шума составил 33 дБ(А). Общее потребление энергии системой составило 331 Вт под нагрузкой на процессор. Скорость помпы была зафиксирована на максимуме и колебалась в пределах от 2600 до 3000 об/мин.
Эффективность системы охлаждения ASUS ROG Ryuo III 360 ARGB сравнивалась с двухсекционным воздушным кулером Noctua NH-D15S с одним стоковым вентилятором и вторым дополнительным пропеллером Noctua NF-A15 PWM, максимальная скорость которого составляет 1200 об/х.
Результаты испытаний

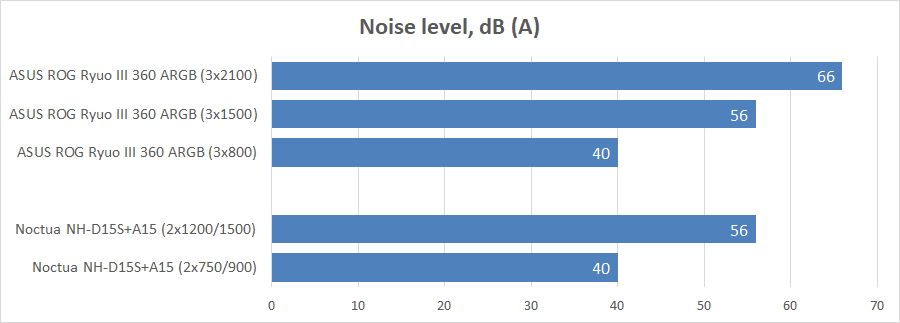

Системы охлаждения сравнивались по соотношению общей эффективности к уровню шума. Для ASUS ROG Ryuo III 360 ARGB с тремя вентиляторами на максимальных 2100 оборотах в минуту уровень шума составил 66 дБ (А). Noctua NH-D15S с двумя вентиляторами на максимуме имеет уровень шума в 56 дБ(А). Система жидкостного охлаждения при том же уровне шума имеет скорость вентиляторов в 1500 об/мин. На условно бесшумном уровне 40 дБ (А) ROG Ryuo III 360 ARGB работает на скорости 800 об/мин. При том же уровне шума Noctua NH-D15S с двумя пропеллерами имеет 750 и 900 об/мин соответственно.

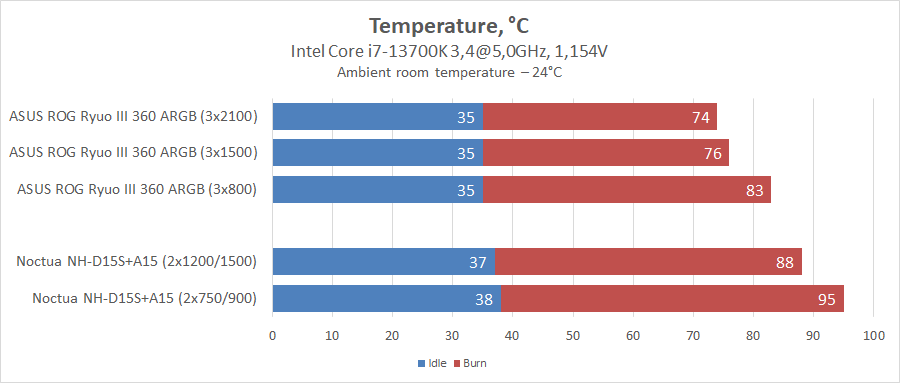

Взглянем на графики температур для каждого уровня шума.
Наш инженерный экземпляр процессора Intel Core i7-13700K на частоте 5,0 ГГц по P-ядрам и 4,2 ГГц по E-ядрам при напряжении в 1,154 В выдает около 250 Вт тепловой энергии в полной постоянной нагрузке. При комнатной температуре в 24 градуса такой TDP оказывается близким к предельным возможностям одного из лучших воздушных кулеров Noctua NH-D15S. На полной скорости он может удерживать температуру только в пределах 88 градусов. При таком же уровне шума разница преимущества в пользу ASUS ROG Ryuo III 360 ARGB составляет 12 градусов. А если разогнать ее до максимальной скорости пропеллеров, то и все 14 градусов, но при этом имеем слишком много лишнего шума. И даже в бесшумном режиме СЖО обходит на 5 градусов работающую по полной Noctua NH-D15S. Если воздушный кулер замедлить до тихого режима, то процессор окажется на грани перегрева, а разница в пользу СЖО снова составит 12 градусов.
ASUS ROG Ryuo III 360 ARGB без проблем и довольно тихо справляется с охлаждением одного из самых горячих современных процессоров в полной нагрузке и создает неплохой дополнительный запас мощности для дальнейшего разгона до максимума.
Выводы
Мир вокруг стремительно меняется. Пару лет назад системы жидкостного охлаждения были необязательными и не очень целесообразными, чтобы разгонять процессоры. Но с выходом современных топовых процессоров от Intel с AMD, стремительным ростом TDP, малой площадью передачи тепла, похоже, что без СЖО уже не обойтись. Иначе не раскрыть их возможности полностью. Ибо даже самые лучшие башенные кулеры не отводят эти объемы выделяемого тепла. Да, можно приобрести самый мощный процессор, поставить его в четкие рамки теплового пакета и, в принципе, он сможет работать с любым кулером. Но зачем платить за возможности, которыми не пользуешься? С другой стороны, за использование всего потенциала придется отдать еще половину стоимости процессора, а возможно и больше — мощное жидкостное охлаждение, соответствующая материнская плата, блок питания.
На фоне этого, по поводу целесообразности приобретения ASUS ROG Ryuo III 360 ARGB можно долго спорить. Система охлаждения откровенно дорогостоящая, здесь есть доплата за бренд, внешность и украшения типа светодиодного экрана и подсветки. Но ведь и по эффективности она отличная. Наконец-то Asetek смогли с восьмой попытки сделать нормальную помпу. А это создает значительный запас по эффективности. Тихая управляемая помпа и вентиляторы позволяют реализовать сценарий либо бесшумной работы в среднем разгоне, либо максимальной производительности несмотря на шум. Скажете, что сможете собрать сами что-нибудь лучше и дешевле? Может, и лучше, но не факт, что будет дешевле. А тут приобрел и поставил, без особых проблем и навыков. Есть претензии к долговечности? Для этого шесть лет гарантии. За этот период некоторые и процессор успеют пару раз сменить. Из каких-либо заметных недостатков могу отметить разве что систему крепления под процессоры Intel. А вот под AMD наоборот, все сделано лучше и надежнее, чем было в прошлом.
Если вы хотите выжать все, что может ваш процессор, душа стремится к красоте, гармонии и восхищается брендом ROG, тогда система охлаждения ASUS ROG Ryuo III 360 ARGB является безальтернативным выбором. Причем как в ассортименте самой компании, так и среди аналогичных продуктов от конкурентов, по состоянию на сегодня. Если же эстетика не на первом месте, есть смысл попробовать более простые варианты.
