Установка

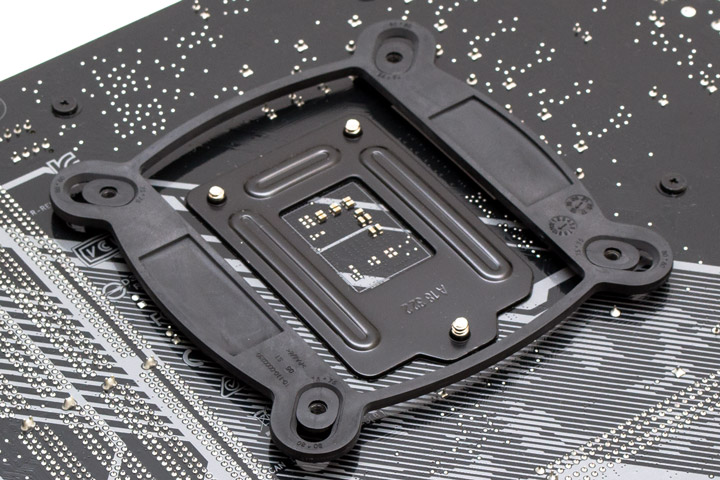

Монтаж ASUS ROG Strix LC 240 RGB осуществляется довольно просто на любом поддерживаемом процессорном разъеме. В нашем случае установка производилась на сокет Intel LGA1151. Для начала к обратной стороне материнской платы прикладывается пластиковая рамка с креплениями. Их нужно сдвинуть в крайнее ближнее к процессору положение.

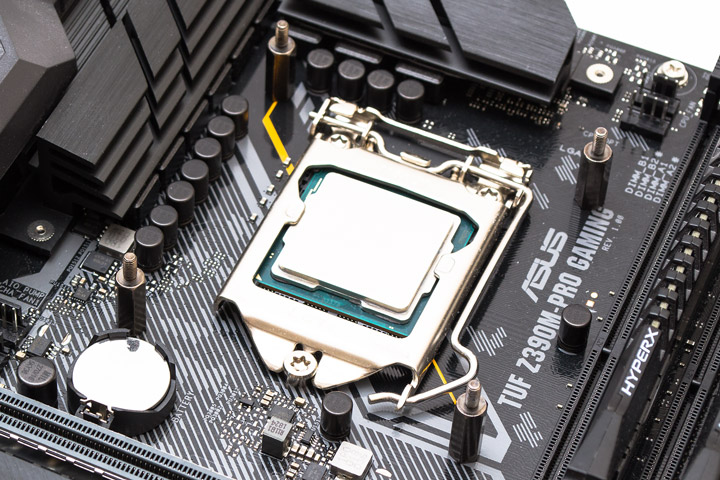

Затем в обоймы креплений вкручиваются подходящие винтовые стойки. Даже когда они затянуты до конца, вся конструкция будет двигаться на пару миллиметров. Это сделано специально, для улучшения прижима. После монтажа водоблока все затянется уже без люфта.

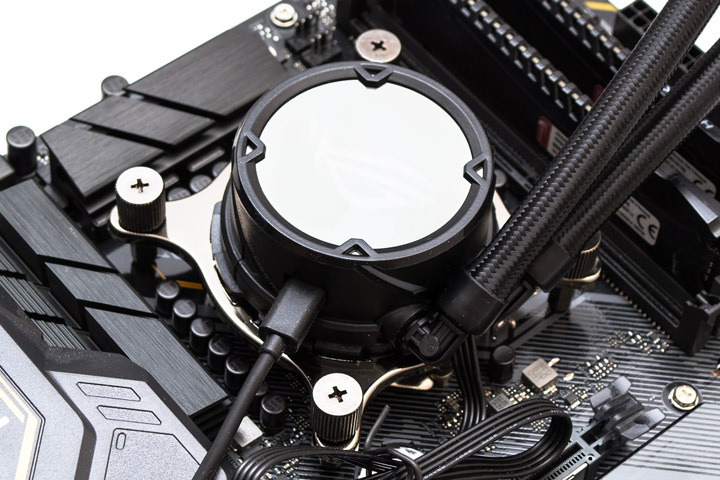

Наносим термоинтерфейс, ставим водоблок и прикручиваем его комплектными гайками, равномерно затягивая их поочередно на несколько оборотов за раз. Обратите внимание, для того чтобы логотип располагался горизонтально, шланги должны находится с правой стороны. К сожалению, это наименее удобный вариант их ориентации, если радиатор находится сверху над разъемом, ведь шланги пережимаются и испытывают лишнюю нагрузку. Потому мы разместили их снизу. Помпа подключается к любому разъему вентилятора. В для того, чтобы работала подсветка, её нужно присоединить комплектным USB-кабелем в свободную внутреннюю колодку на материнской плате. После установки никаких конфликтов с другими элементами материнской платы не возникает.
Подсветка водоблока автоматически синхронизировалась на нашей материнской плате ASUS. Но подсветку вентиляторов подключить не удалось, ведь они имеют разъем +5VDG, а на плате тестового стенда нашлось лишь два коннектора +12V GRB.

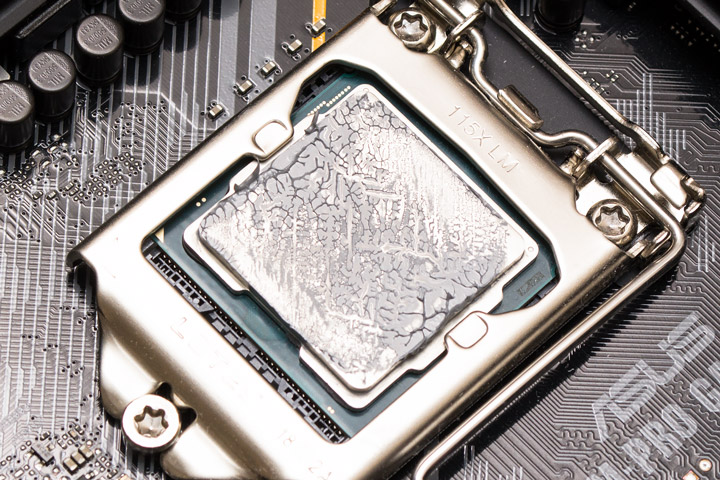

Судя по отпечатку, водоблок достаточно сильно и почти равномерно прижимается к процессору.

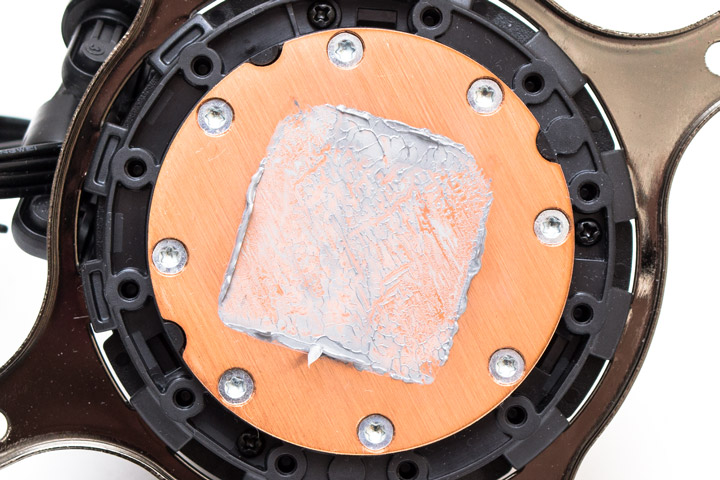

Как видим, на водоблоке есть некое возвышение в центре, пролегающее перпендикулярно относительно места входа шлангов. На качестве передачи тепла это отразиться не должно.
Перейдем к тепловому тесту.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения ASUS ROG Strix LC 240 RGB сравнивалась с одним из лучших воздушных кулеров Noctua NH-U12A выбранным по причине сочетания компактности и мощности.
| Техническая характеристика | ASUS ROG Strix LC 240 RGB | Noctua NH-U12A |
|---|---|---|
| Страница продукта | asus.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 115x/1366 Intel LGA 2011/2011-v3/2066 AMD TR4 / AM4 |
Intel LGA115x, 2011, 2066 AMD AM4, AM3(+), AM2(+), FM1, FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 272х122х27 | 125х58х158 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа | Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны |
| Вес радиатора, г | 425 | 760 |
| Количество пластин радиатора, шт. | 180 | 50 |
| Толщина пластин, мм | 0,2 | 0,5 |
| Межреберное расстояние, мм | 1,3 | 2 |
| Расчетная площадь радиатора, см2 | ~5 530 | ~ 7 250 |
| Размер водоблока, (ДхШхВ), мм | 80х80х45 | – |
| Материал водоблока | Пластмассовый корпус с медным основанием | – |
| Скорость помпы при 12В, об/мин | 2800 | – |
| Пиковое энергопотребление помпы, Вт: | – | – |
| Модель вентилятора | 2 x ROG Ryuo FAN Fan model 12 RGB (CF1225H12D) | 2 x Noctua NF-A12x25 PWM |
| Скорость вращения вентилятора, об/мин | 800 ~ 2500 (+/- 10%) с ШИМ | 450 ~ 2000 с ШИМ |
| Воздушный поток, м3/ч | 137,5 | 102,1 (84,5 с L.N.A.) |
| Уровень шума вентилятора, дБ (А) | 37,6 | 22,6 (18,8 с L.N.A.) |
| Статическое давление, мм воды | 5 | 2,34 (1,65 с L.N.A.) |
| Количество и тип подшипника вентилятора | – | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) |
| Время наработки на отказ вентилятора, час | – | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,35 | 0,14 |
| Пиковое энергопотребление вентилятора, Вт | 4,2 | 1,68 |
| Дополнительные особенности | ARGB подсветка помпы и вентиляторов | Два понижающих максимальные обороты переходника |
| Средняя стоимость, $ | ~199 | ~100 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения ASUS ROG Strix LC 240 RGB использовался стенд следующей конфигурации:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

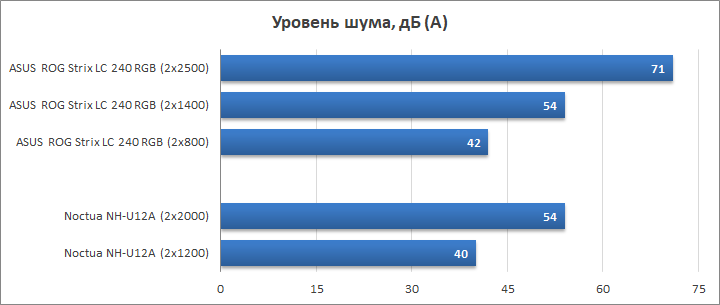

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 2500 об/мин ASUS ROG Strix LC 240 RGB оказалась ну очень шумной и продемонстрировала громкость в 71 дБ (А). Точку равновесия между шумом СВО и воздушного кулера нам удалось нащупать на отметке в 54 дБ (А). Для водянки она была получена на 1400 об/мин, а для Noctua NH-U12A это была максимальная скорость в 2000 об/мин. Что же до тихого режима работы, то NH-U12A образцово отработала на 1200 об/мин при 40 дБ (А) (шум неслышный из закрытого корпуса), а ROG Strix LC 240 RGB удалось притушить лишь до 42 дБ (А) на 800 об/мин, то есть совсем бесшумной она не будет никак.

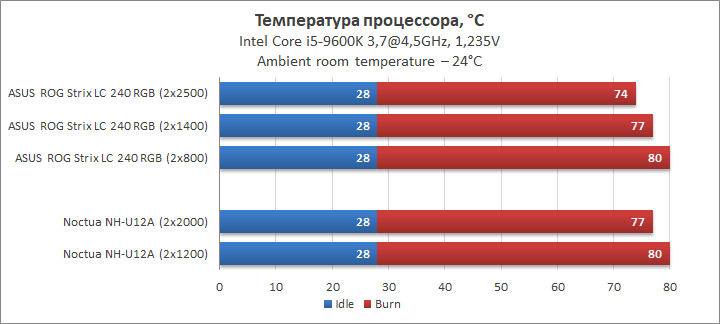

Посмотрим на график температур для каждого уровня шума.
Результаты теста вполне ожидаемы, исходя из опыта работы с аналогичными системами с 240-мм радиатором. С процессором Intel Core i5-9600K, обладающим в текущем разгоне тепловым пакетом в 135 ватт, воздушный кулер Noctua NH-U12A и СВО ASUS ROG Strix LC 240 RGB показали одинаковую эффективность при сопоставимом уровне шума, как в тихом, так и в громком режиме работы. Обе системы имеют приличный запас по мощности и явно справятся и с более существенным объемом тепла при необходимости. Если раскрутить пропеллеры на Strix LC 240 до максимума, то с процессора можно снять еще три градуса по температуре. Однако завышенный уровень шума и быстрый износ вентиляторов делает такое подход нецелесообразным в обычных сценариях использования ПК.
Выводы
ASUS ROG Strix LC 240 RGB — это еще одна, вполне стандартная по своим параметрам система жидкостного охлаждения процессора. По эффективности она сопоставима и даже чуть лучше, чем воздушный супер-кулер. Однако, в полной мере, сможет раскрыть свой потенциал только на очень горячих процессорах. По части шума все относительно неплохо, хотя могло бы быть и лучше, если бы использовались вентиляторы с более качественным подшипником. Кроме того, есть возможность настроить управление скоростью помпы и сделать её бесшумной. В любом случае, раскручивать пропеллеры на полную нет практического смысла, они хорошо справляются и вполсилы.
Из модных «фишек» здесь есть подсветка на водоблоке и вентиляторе, но она рассчитана на подключение разъемом +5VDG, которым многие материнские платы, даже среднего уровня, пока не оснащены. Учитывая стоимость этой СВО, в районе 200 долларов, в комплект могли бы положить какой-нибудь контроллер для управления подсветкой. Также в «минус» можно записать фиксированное расположение логотипа ROG на водоблоке, из-за которого последний придется устанавливать патрубками вправо, что приведет к сильному загибу шлангов при размещении радиатора сверху. Но если пользователь не перфекционист, то он запросто установить водоблок как ему вздумается, тем самым избежит подобной проблемы.
В итоге эта система обрадует поклонников марки ROG, которые не желают переплачивать за более дорогие решения вроде Ryujin. Если же вы не являетесь фанатом серии ASUS ROG, то приобретение Strix LC 240 RGB будет оправдано при необходимости охлаждать нечто теплее 160 ватт и при этом в корпусе нужны дополнительные источники света. Для менее горячих процессоров логичнее будет сэкономить и подобрать приличный воздушный кулер.
