Обзор системы жидкостного охлаждения ASUS ROG Strix LC II 280 ARGB

Прошло немногим более года с момента нашего первого знакомства с СЖО ASUS ROG Strix LC 240 RGB, как линейка данных кулеров полностью обновилась до второй итерации. Теперь нам предстоит рассмотреть систему под названием ROG Strix LC II 280 ARGB в оптимальном типоразмере радиатора 280 мм, оснащенную новыми ARGB-вентиляторами и помпой Asetek седьмого поколения.

Характеристики

Упаковка и комплект поставки

Упакована система в красивую коробку, оформленную в фирменные красно-черные цвета бренда. На фронтальной стороне есть изображение продукта, на обратной — перечислены его достоинства в виде картинок с текстом и приведены некоторые технические характеристики.

Коробка не менее красиво открывается, создавая ощущение «премиальной» покупки. Все компоненты традиционно сложены в форму из прессованного картона, способного впитать в себя утечку охлаждающей жидкости и обернуты в полиэтиленовые пакеты.

В комплект деталей системы, помимо двух вентиляторов и радиатора с водоблоком входит:

• инструкция по установке;
• набор наклеек;
• брошюра с информацией о гарантии;
• разветвитель ARGB-подсветки с одного разъема +5VDG на четыре;
• восемь длинных винтов для вентиляторов;
• 16 коротких винтов для крепления радиатора;
• 16 металлических прокладок под винты;
• четыре гайки с накатанной головкой и выемкой под крестовую отвертку;
• крепежная рамка для сокетов AMD AM3 и AM4;
• четыре винтовые стойки для сокетов AMD;
• пластиковая усилительная рамка для сокетов Intel LGA 115x и 1366;
• четыре винтовые стойки под сокеты Intel LGA 2011 и его аналоги;
• четыре винтовые стойки под сокеты Intel LGA 115x и 1366;
• разветвитель питания вентиляторов с одного четырехконтактного разъема на два;
• кабель Micro-USB для подключения помпы к материнской плате.

Внешний вид

ASUS ROG Strix LC II 280 ARGB сделана в рамках референтного дизайна, характерного для систем на базе Asetek. Алюминиевый радиатор почти полностью окрашен в черный цвет. Помпа соединена с радиатором гибкими 380-мм резиновыми шлангами в нейлоновой оплетке. Внешний диаметр трубок составляет 11 мм, а внутренний около 7 мм.

Двухсекционный радиатор имеет габариты 315х143х30 мм. В боковых ламелях есть два набора крепежных отверстий для 140-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент. Вес снаряженной системы без учета вентиляторов равен 836 граммам. Пропеллеры весят по 194 грамма каждый.

Трубки неподвижно соединены с фитингами радиатора методом опрессовки пластиковыми обоймами. Толщина коллектора со стороны шлангов — 21 мм. На грани наклеен серийный номер.

Коллектор с противоположной стороны имеет толщину 15 мм. И здесь тоже есть серийный номер на грани.

На боковых ламелях есть по три заклепки с каждой стороны и штампованная надпись ROG.

Два стоковых 140-мм вентилятора промаркированы как ASUS ROG Strix Fan Model 14 ARGB (CF1325H12D). Их крыльчатка имеет стандартную конфигурацию из семи узких и широко расставленных полупрозрачных лопастей, объединенных на концах кольцом, предназначенным для фокусировки потока воздуха. Оно уменьшает утечку воздуха в зазор между лопастями и рамкой. Светодиоды подсветки расставлены вокруг двигателя в центре. Доступный диапазон скоростей составляет от 700 до 2100 об/мин и управляется при помощи ШИМ. Тип подшипника не указан. Рамка имеет интересный дизайн, но вполне обычную форму и лишена демпферов вибрации. Балансировка пропеллера нормальная, без паразитных призвуков и вибраций. Вентилятор остается относительно тихим до 1300 об/мин, но затем начинает ощутимо шуметь. Два кабеля без оплетки имеют длину 320 мм. На первом находится разъем управления подсветкой +5VDG, а второй представляет собой стандартный коннектор питания вентилятора на четыре контакта.

В сборе с вентиляторами и с учетом шляпок крепежных винтов общая толщина системы достигает 58 мм видом в профиль.

А так смотрятся вентиляторы на радиаторе:

Верхняя часть водоблока, имеющего габариты 80 х 71 мм и высоту в 45 мм, изготовлена из пластика. Крышка зеркальная, с подсвечиваемым логотипом. Диагональные прорези по бокам так же подсвечиваются. Длина четырехконтактного кабеля питания составляет 320 мм.

Слева от шлангов находится разъем Micro-USB, необходимый для синхронизации подсветки ASUS Aura, через стандартную USB-колодку на материнской плате.

Шланги соединяются с водоблоком при помощи угловых фитингов, которые легко поворачиваются в стороны на большие углы. Установленная внутри помпа имеет ШИМ-регулировку скорости вращения в диапазоне от 800 до 2800 об/мин. Уровни издаваемого шума при этом колеблются от 35 до 40 дБ (А). Шнур питания заходит в корпус посередине, между шлангами.

На основании водоблока по умолчанию нанесена термопаста, но в данном случае ее нет, поскольку наш обзор далеко не первый, на котором побывала данная система. Основание круглое и медное, диаметром 54 мм, с конической шлифовкой и выступом в центре. Подошва кулера крепится к помпе при помощи восьми винтов, вкрученных по периметру. Рамка с лапами крепления подпружинена, легко снимается путем надавливания и поворота против часовой стрелки. Монтаж происходит в обратном порядке. По умолчанию тут закреплена рамка, подходящая для установки кулера на сокеты Intel LGA 115х/1366/2011.

Перейдем к установке СЖО и тестированию её эффективности.

Установка

Мы рассмотрим процесс монтажа ASUS ROG Strix LC II 280 ARGB на примере сокета AMD AM4. Начинается он с демонтажа рамки под сокеты Intel и установки рамки для AMD. Обратите внимание на желаемую ориентацию шлангов и устанавливайте крепеж под нужным градусов, исходя из этого. Кстати, на рамке имеются отверстия и под АМ3, хотя в спецификации совместимых разъемов он почему-то не упоминается.

Далее требуется снять стоковые пластиковые крепежи с платы (выкрутив четыре винта), и вкрутить четыре комплектные стойки.

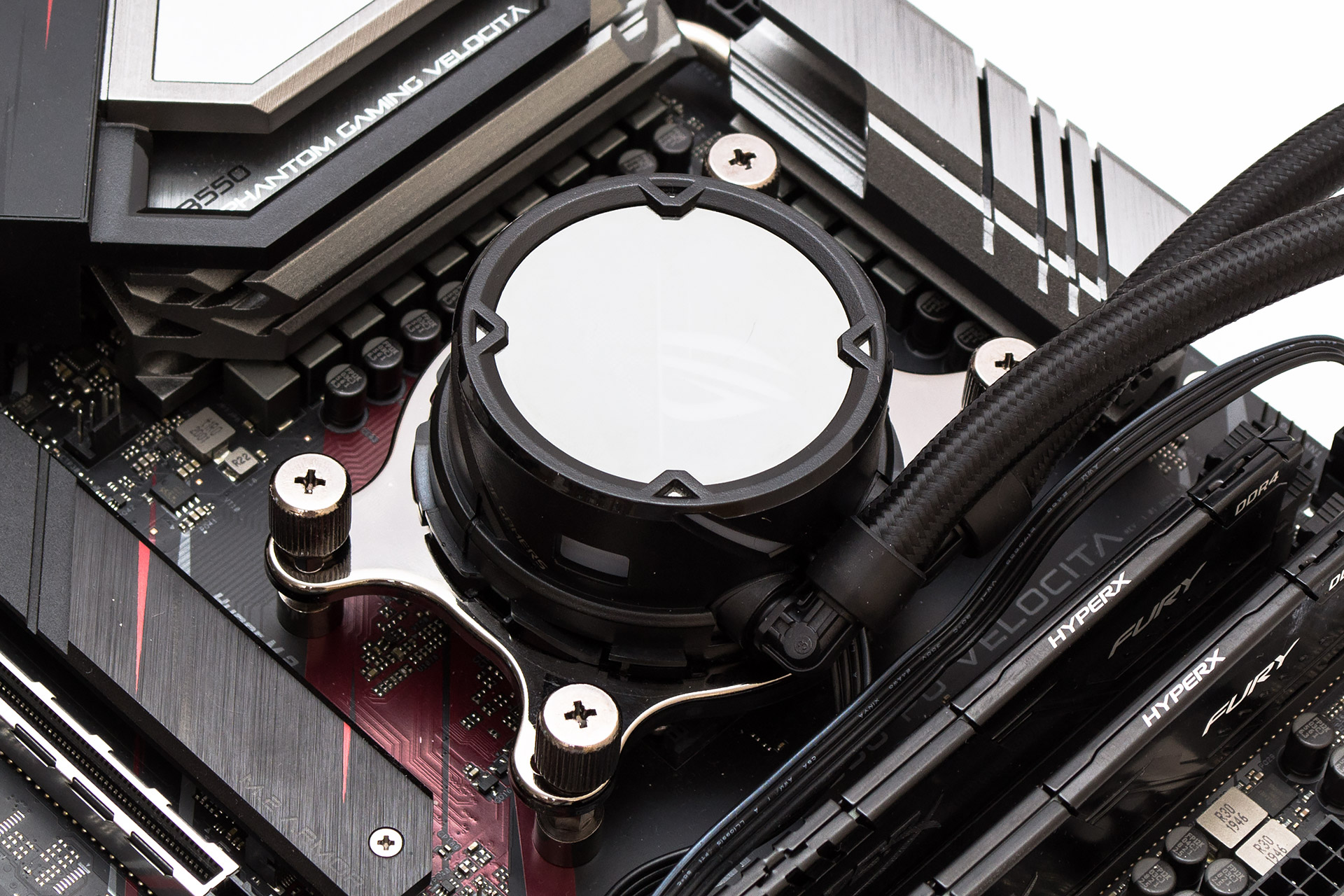

Остается лишь нанести термоинтерфейс, если он отсутствует, поставить водоблок в сборе с рамкой на стойки и прикрутить его четырьмя гайками с накатанной головкой. Затягивать их следует поочередно накрест, чтобы обеспечить равномерный прижим и избежать перекоса. Конфликтов с другими компонентами материнской платы у водоблока нет. При установке в корпус не забывайте правильно подобрать ориентацию радиатора и вентиляторов, подключить питание помпы и вентиляторов. Если требуется управление подсветкой водоблока, то стоит присоединить и комплектный USB-кабель в колодку на материнской плате и к помпе. А еще установить под него ПО.

Так выглядит подсветка на вентиляторах и водоблоке:

А так смотрится отпечаток на подошве водоблока:

Термоинтерфейс наносился путем размазывания его тонким слоем по поверхности. Как видим сильный прижим в форме неравномерного пятна получается в центре, в то время как по бокам соприкосновения мало.

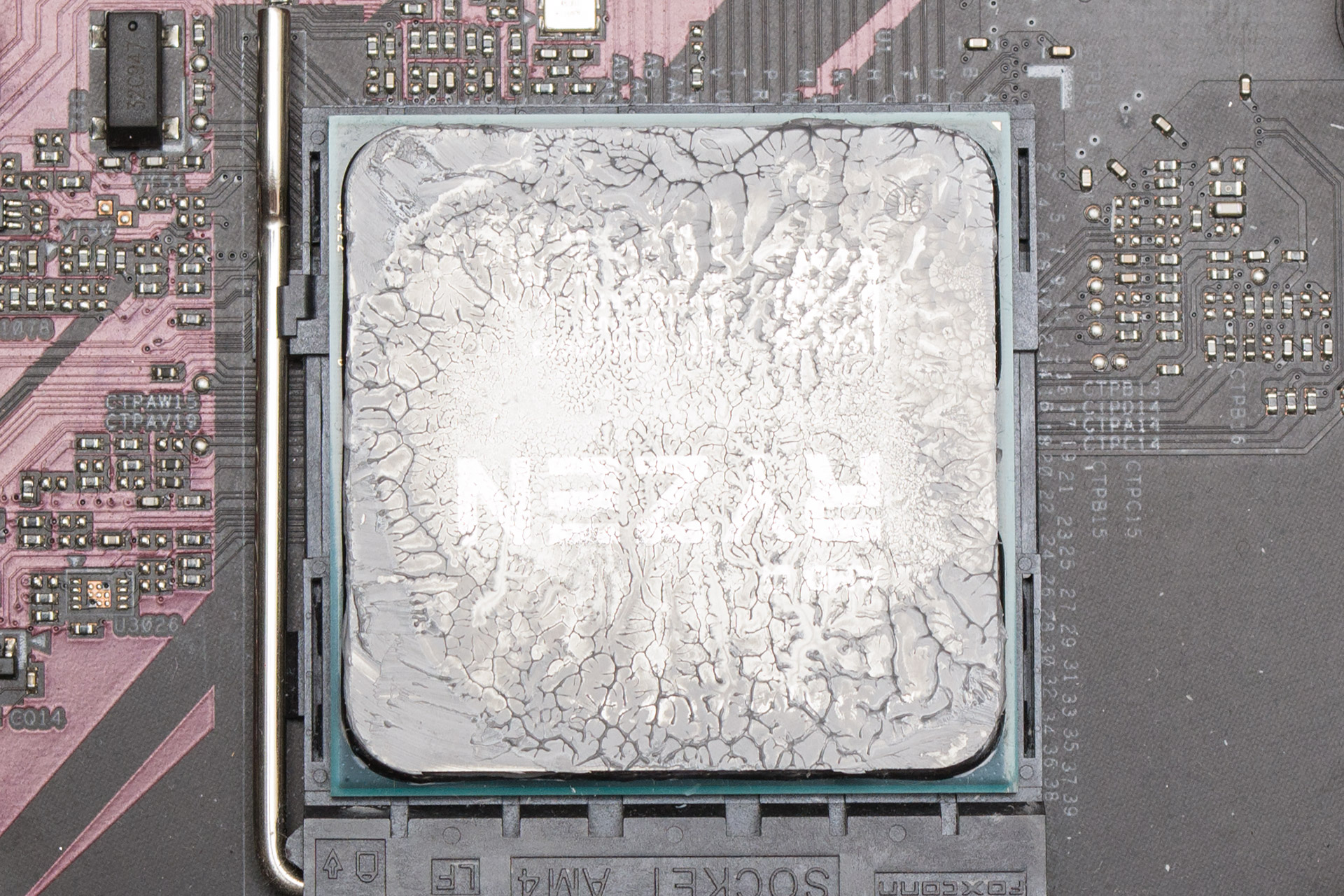

Ровно то же самое видно и в отпечатке термоинтерфейса на крышке процессора.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения ASUS ROG Strix LC II 280 ARGB использовался стенд на базе платформы AMD AM4 в следующей конфигурации:

• процессор: AMD Ryzen 9 3900X (3,8@4,0 ГГц, 1,200 В);
• материнская плата: ASRock B550 PG Velocita (AMD B550);
• видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• память: HyperX Fury HX432C16FB3K2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
• твердотельный накопитель: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power 12 850W (850 Вт);
• контроллер вентилятора: Noctua NA-FC1;
• термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест CPUID powerMAX версии 1.00.1 с AVX инструкциями в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора применялась программа HWiNFO64 v.7.03-4435.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю. Уровень фонового шума составлял 33 дБ (А).

Эффективность отвода тепла системой ASUS ROG Strix LC II 280 ARGB сравнивалась с двухбашенным воздушным супер-кулером Noctua NH-D15S укомплектованным вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин, и с двумя СЖО: Arctic Liquid Freezer II 360 (Rev.4) и Arctic Liquid Freezer II 280 (Rev.4).

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу был взят общий для всех минимальный уровень шума в 40 дБ (А), неслышимый из закрытого корпуса ПК. Под него подгонялись скорости вентиляторов. Далее мы попытались поискать общий порог шума для систем жидкостного охлаждения, и он составил 50 дБ (А) (больше в этот раз кулера от Arctic выдать не смогли). А следующий общий порог шума для испытуемого и Noctua NH-D15S составил 56 дБ (А). Рекордсменом по уровню шума в данном тесте стал ASUS ROG Strix LC II 280 ARGB, продемонстрировав 60 дБ (А) при предельных для него 1950 об/мин.

Посмотрим на график температур для каждого уровня шума.

На процессоре AMD Ryzen 9 3900X со средним TDP в заданном режиме около 195 Вт и высокой комнатной температуре в 29 градусов, ASUS ROG Strix LC II 280 ARGB уверенно обходит при одинаковом уровне шума Noctua NH-D15S на четыре градуса в «тихом» и «громком» режимах. Интересно, что крутить вентиляторы выше 1600 об/мин на данном СЖО не имеет смысла, поскольку выигрыша в температуре не наблюдается. Более того, снизив скорость пропеллеров до умеренных 1300 об/мин можно выиграть еще 6 дБ (А) в обмен всего на 1 градус температуры. В сравнении с эталонными СЖО от Arctic система ROG Strix LC II 280 уступает 3–5 градусов (в «тихом» и «громком» режимах) своему прямому конкуренту формата 280 мм, и лишь 2–3 градуса при одинаковом шуме более крупному 360-мм СЖО. Отдельно отметим, что все измерения производились при фиксированной на максимуме скорости помпы у СЖО ASUS, в то время как у Arctic помпа меняла скорость автоматически в прямом отношении к скорости вентиляторов.

Выводы

ASUS ROG Strix LC II 280 ARGB представляет собой очередной эволюционный виток в развитии систем AIO от ASUS. К сожалению, компания не желает отходить от запатентованных Asetek канонов в дизайне своей системы, потому большинство «улучшений» носят косметический характер. Зато хоть вентиляторы у нее получились приличные. Хорошая новость состоит в том, что новая система СЖО уверенно и с запасом в 4 градуса обходит один из лучших воздушных кулеров при одинаковом уровне шума. Но все ещё отстает на 3–5 градусов от лучших представителей данного класса AIO-систем в одинаковых условиях работы. В текущем варианте исполнения с «конической» подошвой система является не лучшим выбором под новые процессора Ryzen, поскольку в них горячие зоны смещены в стороны от центра, а здесь наилучший прижим находится именно в центральной зоне. С другой стороны, разница с «правильно» сделанным водоблоком составляет всего пару градусов, что для большинства пользователей может быть не то, чтобы некритично, но и просто незаметно.

Минусы остались почти те же, что мы наблюдали на примере ASUS ROG Strix LC 240 RGB: фиксированное положение логотипа на помпе и отсутствие в комплекте контроллера подсветки для вентиляторов.

ASUS ROG Strix LC II 280 ARGB — изделие для фанатов бренда ROG, с существенной доплатой за бренд. Тем не менее, система достаточно производительная, не в ущерб тишине работы, простая в установке, не требует обслуживании, да и подсветка смотрится хорошо. Кроме того, интересна и ситуация с гарантией на неё. При официально заявленных на сайте производителя 6 годах, в разных магазинах встречаются цифры в 1, 2, 3 года, 5 или даже 10 лет. Потому выбирайте её там, где это наиболее выгодно по соотношению стоимости и гарантийного периода.
