Упаковка и комплект поставки
Красивая упаковка черного цвета содержит на своих бортах информацию о основных достоинствах кулера на пяти языках. Внутри продукт защищен от повреждений несколькими демпферами из вспененного полиуретана.

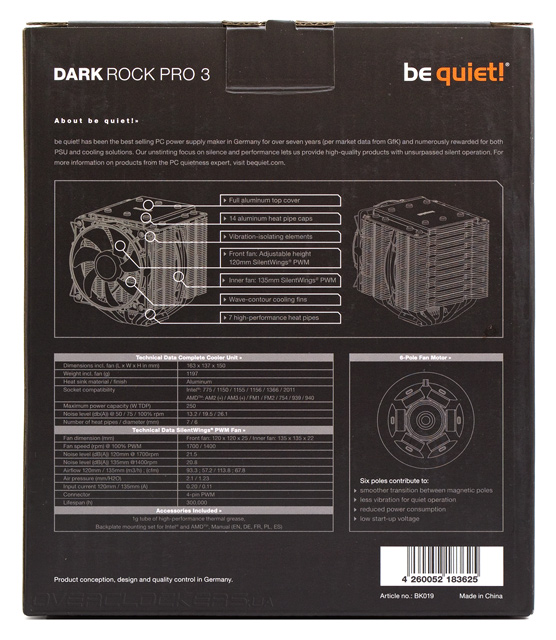

На обратной стороне коробки приведены основные технические характеристики кулера и информация о совместимости с различными процессорными разъемами.

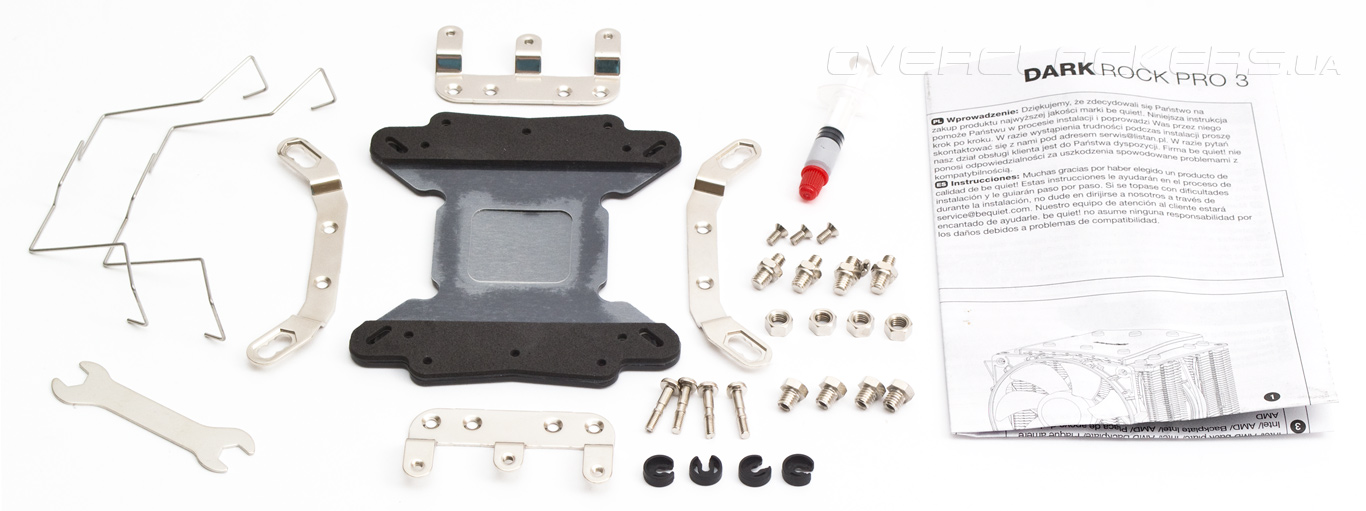

Набор крепежей содержится в небольшой картонной коробке. Помимо кулера в комплект поставки включены:
- крепежные лапы для сокетов Intel;
- крепежные лапы для сокетов AMD;
- универсальная усилительная пластина;
- проволочные скобы для крепления третьего вентилятора;
- четыре винтика для фиксации крепежных лап;
- четыре пластиковых стопорных полукольца;
- четыре гайки;
- четыре шпильки;
- четыре крепежных болта для сокетов Intel;
- четыре крепежных болта для разъема Intel LGA2011;
- гаечный ключ;
- тюбик с термопастой;
- инструкция по установке.
Внешний вид

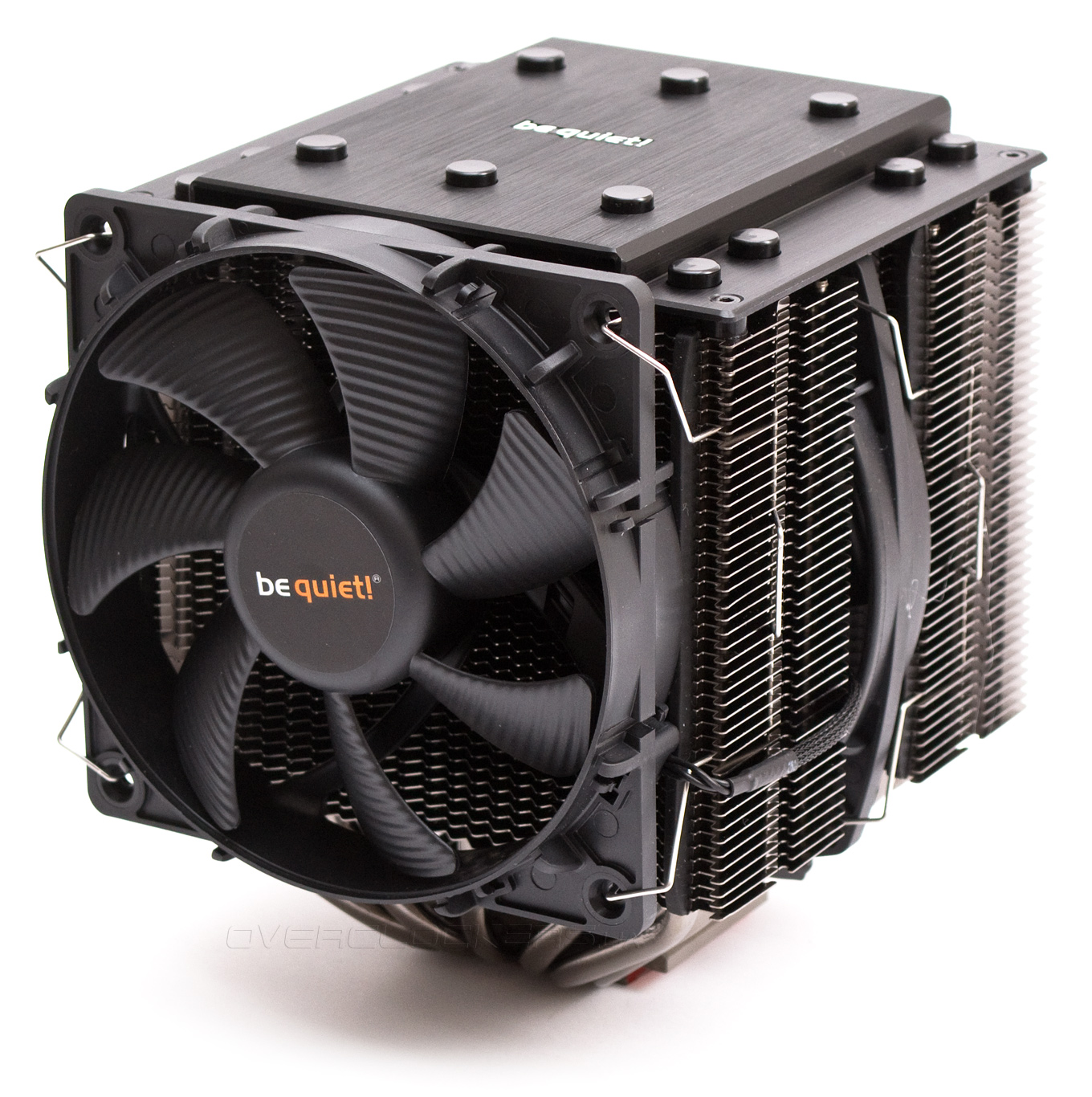

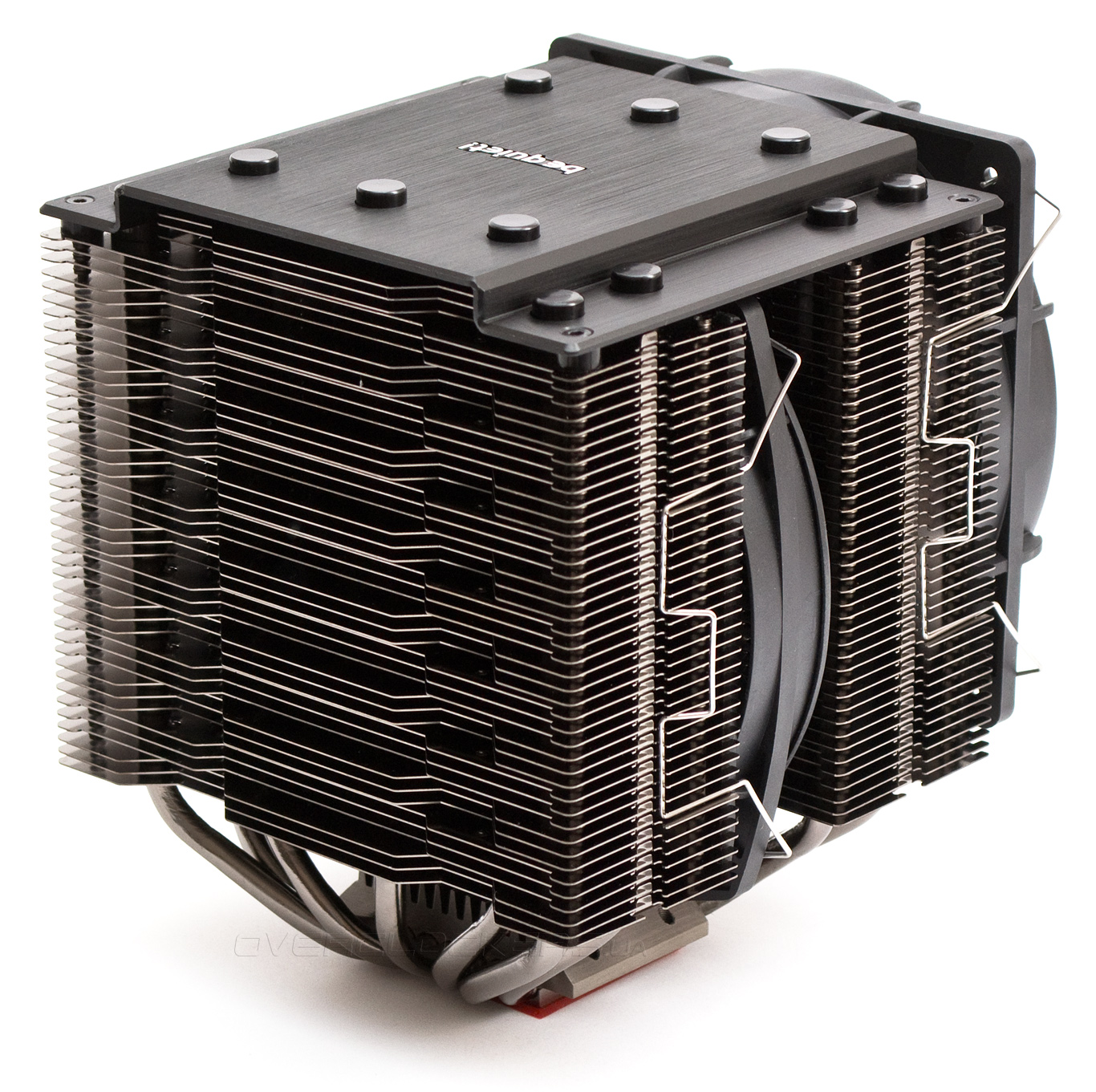

Внешность Dark Rock Pro 3 в целом повторяет стилистику Dark Rock Pro 2: это та же двухсекционная конструкция с темными никелированными пластинами и тепловыми трубками, массой в 1,2 кг. Основные изменения скрыты от неискушенного взгляда.

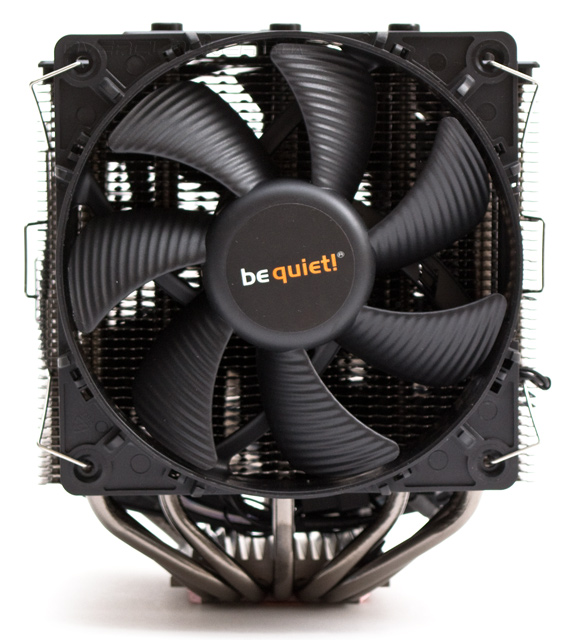

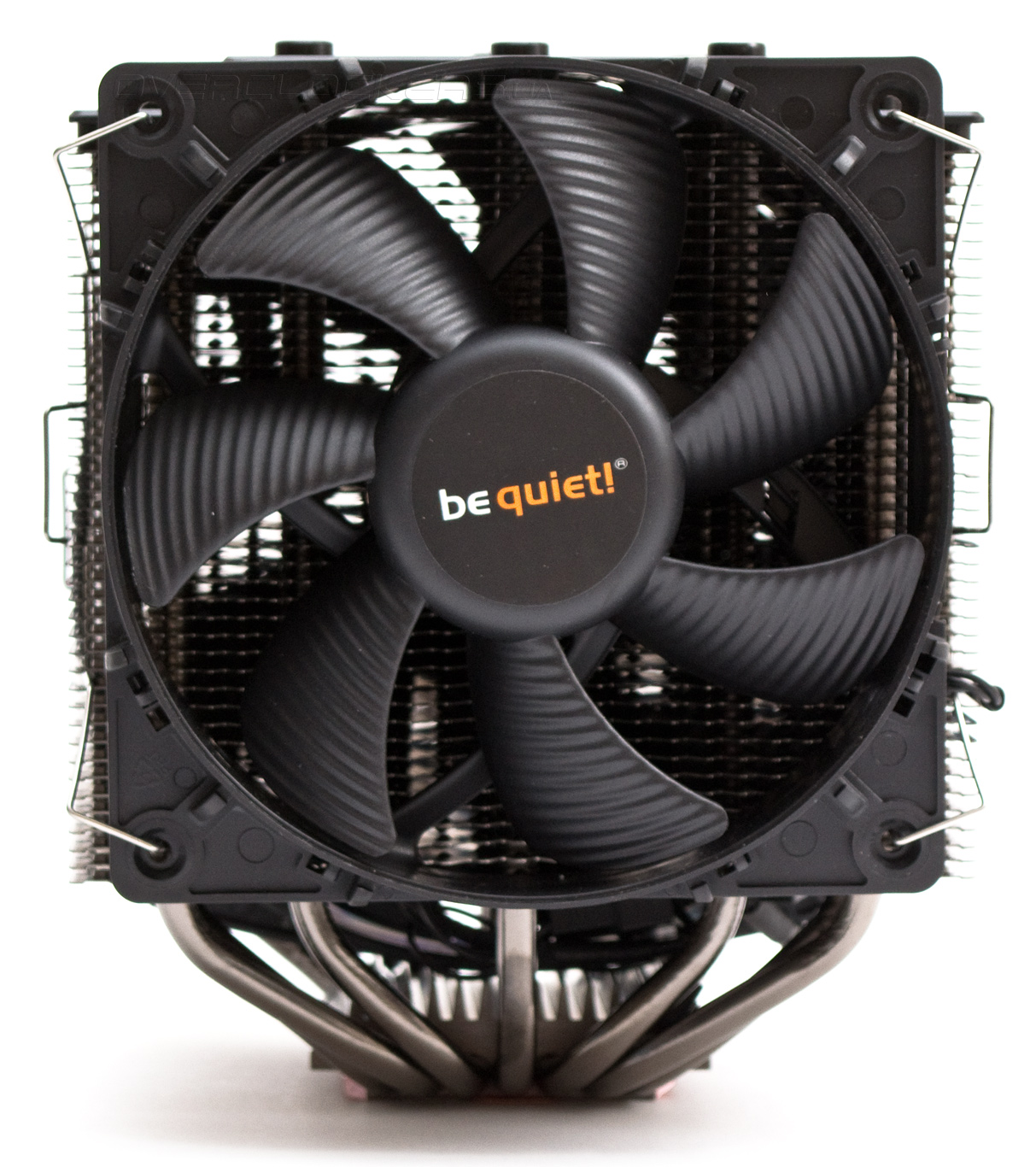

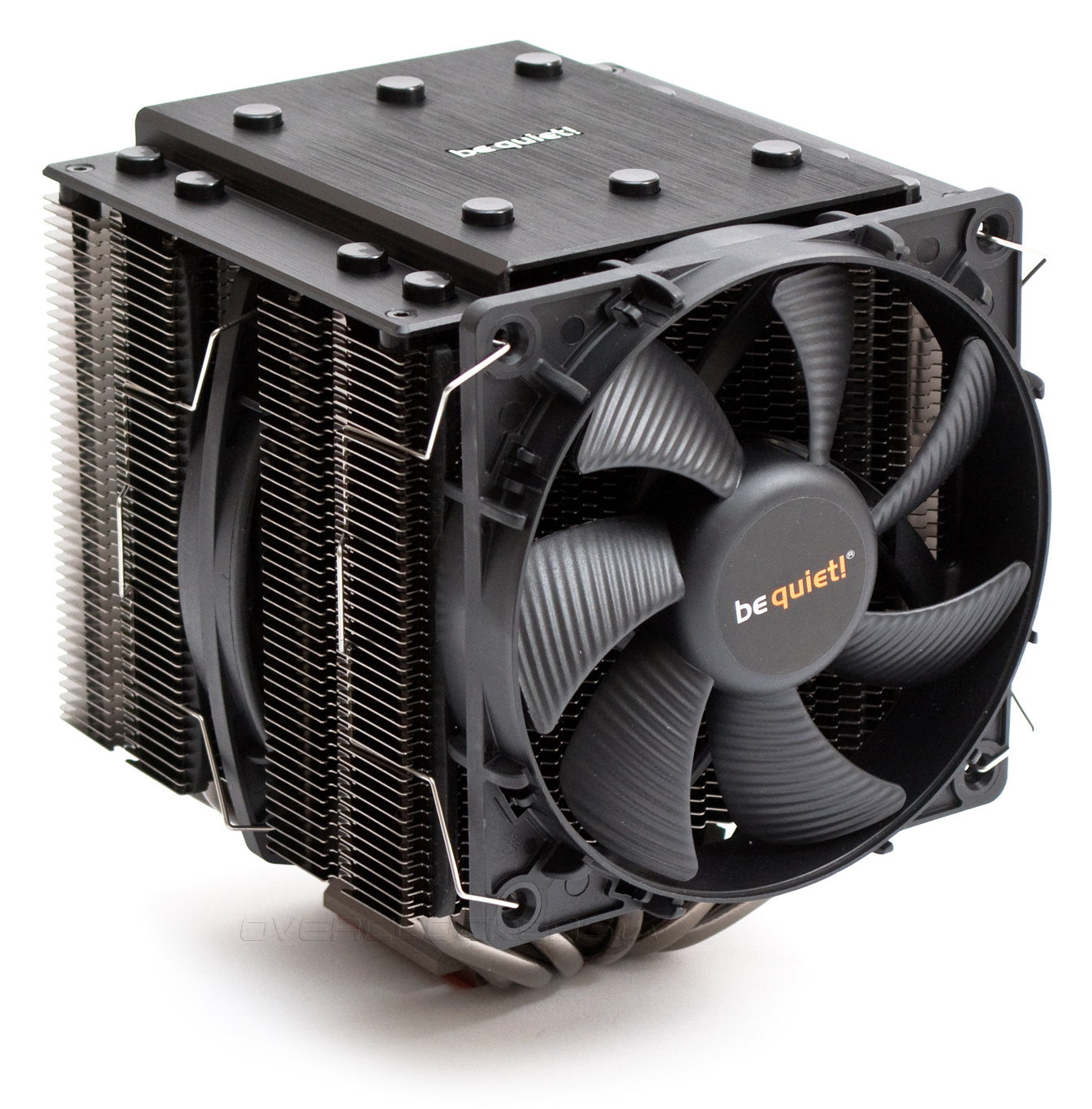

Спереди новый и старый кулер вообще похожи как близнецы братья. На месте остался передний вентилятор, сделанный по фирменной технологии be quiet! — Silent Wings. Не изменилась ширина — 133 мм. Но высота кулера теперь составляет 163 мм против 166 мм у предыдущей модели, что должно очень позитивно сказаться на совместимости системы охлаждения с корпусами. И еще создается обманчивое визуальное впечатление, что уменьшилось количество тепловых трубок. На самом деле их по прежнему семь, но крайние трубки прячутся друг за другом в ряд. Диаметр каждой — 6 мм.

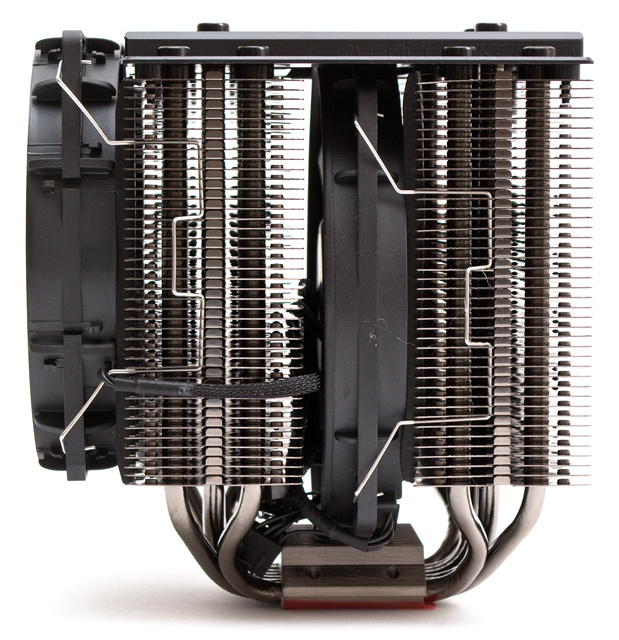

Глубина кулера не изменилась и все так же составляет 123 мм без учета переднего вентилятора. Ширина каждой секции — 47 мм, а зазор между ними — 26 мм. Вентиляторы закреплены обычными проволочными скобами рассчитанными на стандартный посадочный размер в 120 мм, причем средний пропеллер занимает все доступное по высоте пространство, а передний можно смещать вверх или вниз на 25 мм.

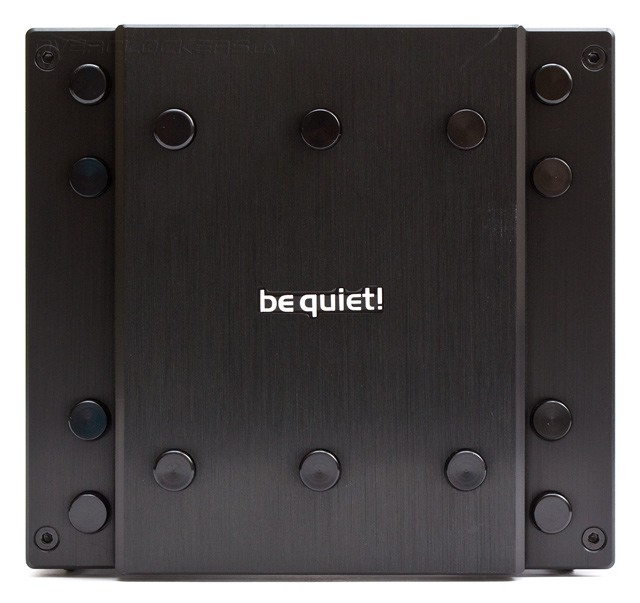

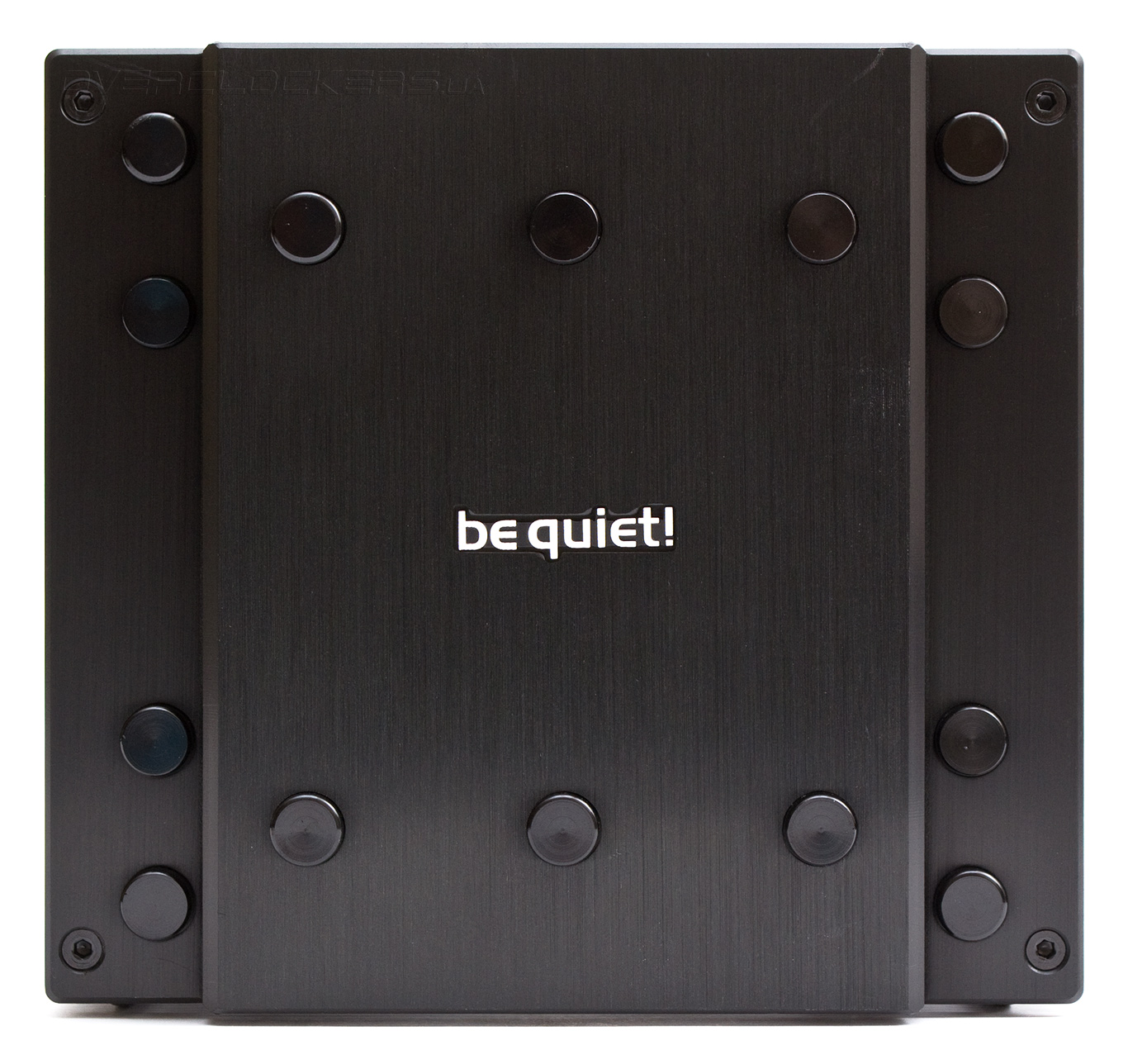

Верхняя декоративная пластина тоже претерпела ряд изменений. Исчезли бороздки, сходящиеся по направлению к центру и логотипу be quiet!, по бокам появились углубления. Поменялась и конфигурация пластиковых колпачков, накрывающих концы тепловых трубок. Если раньше они располагались в виде стрелочек, обернутых назад, то теперь три центральные трубки выстроились в линию, а две боковые с каждой стороны расположились тандемом.

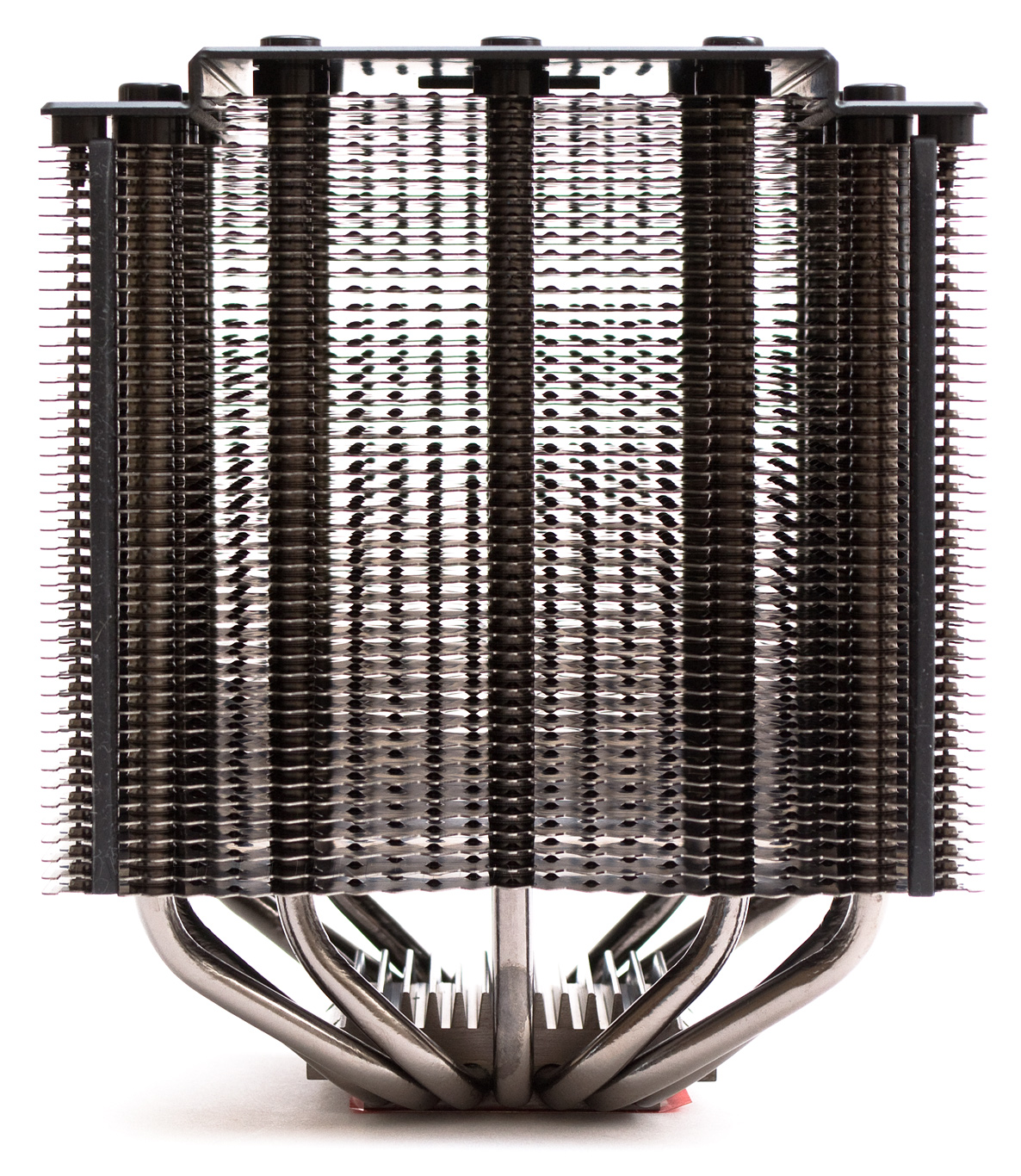

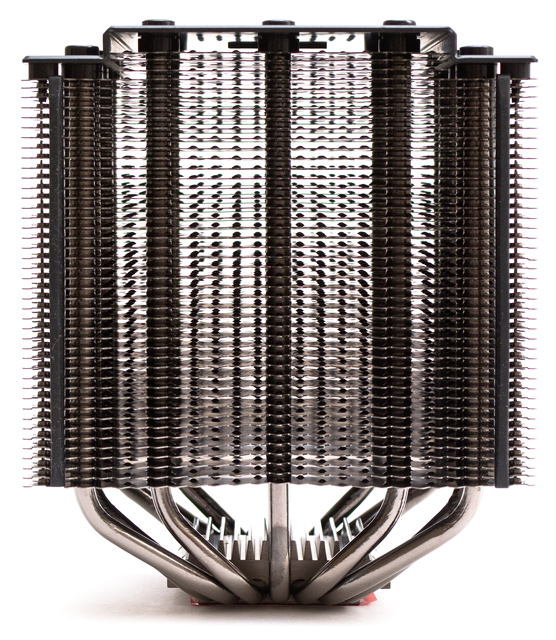

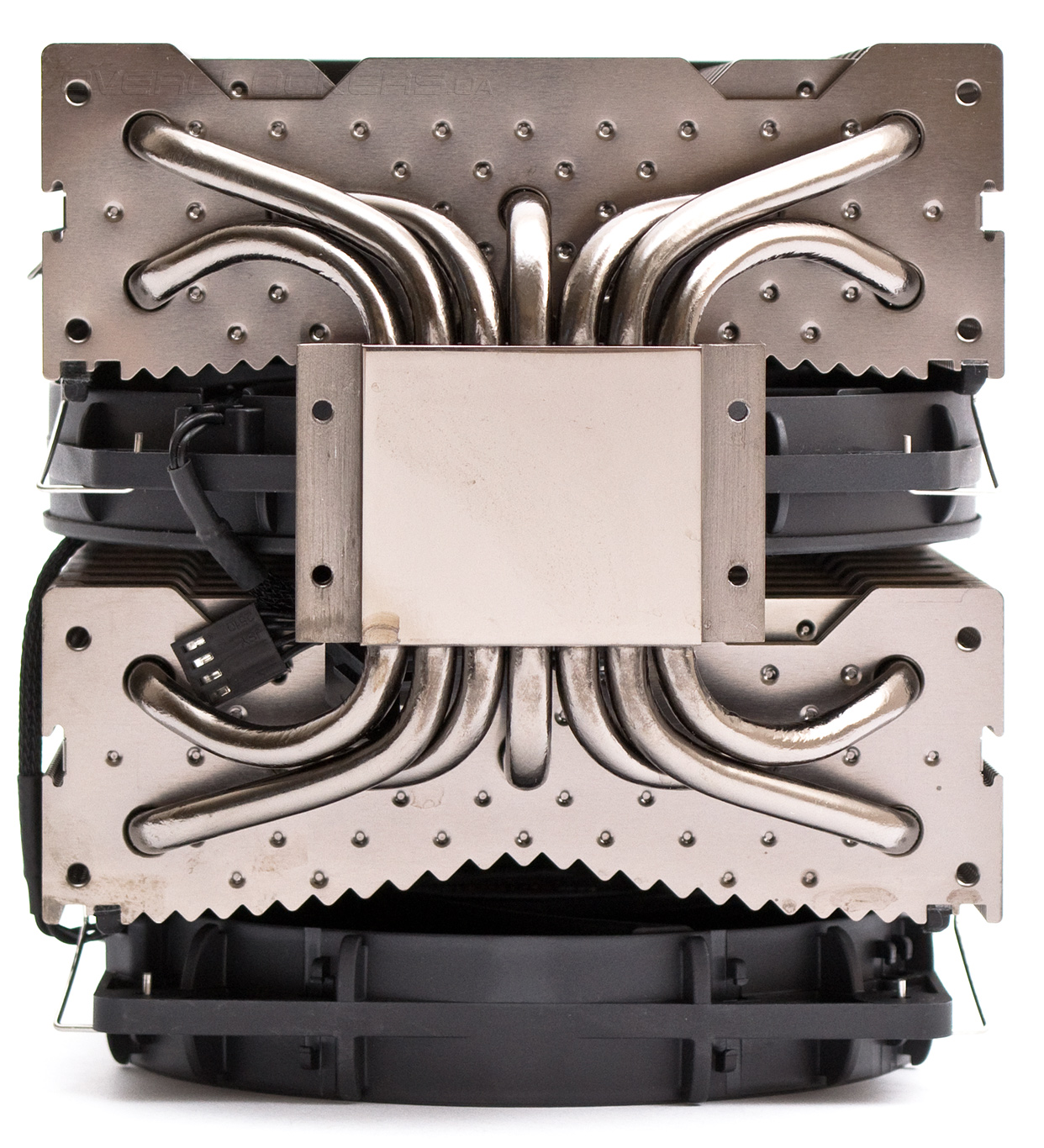

Расстановку тепловых каналов в теле радиатора можно назвать неоднозначной. Центральная трубка находится ровно по центру и частично не обдувается из-за подшипников вентиляторов, а третья и пятая тепловые трубки входят в радиатор в месте, где поток воздуха будет сильным. Но крайние тепловые каналы (первая, вторая, шестая и седьмая трубки) с одной стороны занимают позицию по краям радиатора, где теплопередача наилучшая, а с другой стороны — проходят по краям подошвы, где греться особо и нечему. В полной мере подобная конфигурация сможет проявить себя только на процессорах с крупной теплораспределительной крышкой.

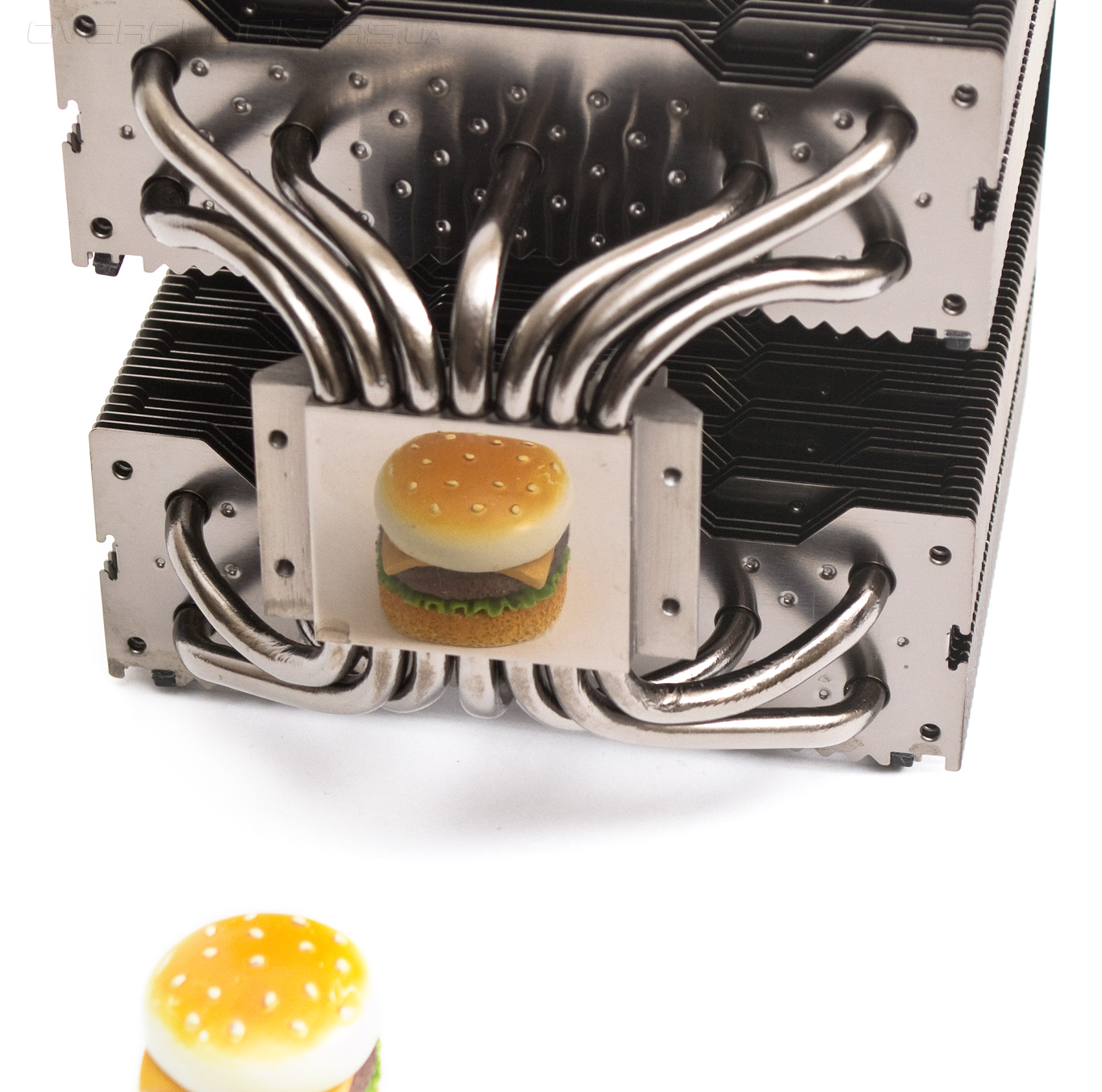

Никелированная подошва be quiet! Dark Rock Pro 3 припаяна к тепловым трубкам и отполирована до состояния зеркала. По центру основания, поперек тепловых трубок пролегает небольшая выпуклость.
С обратной стороны радиаторные пластины подрезаны в форме трапециевидных уступов. Практический смысл такой оптимизации невелик, но выглядит красиво.

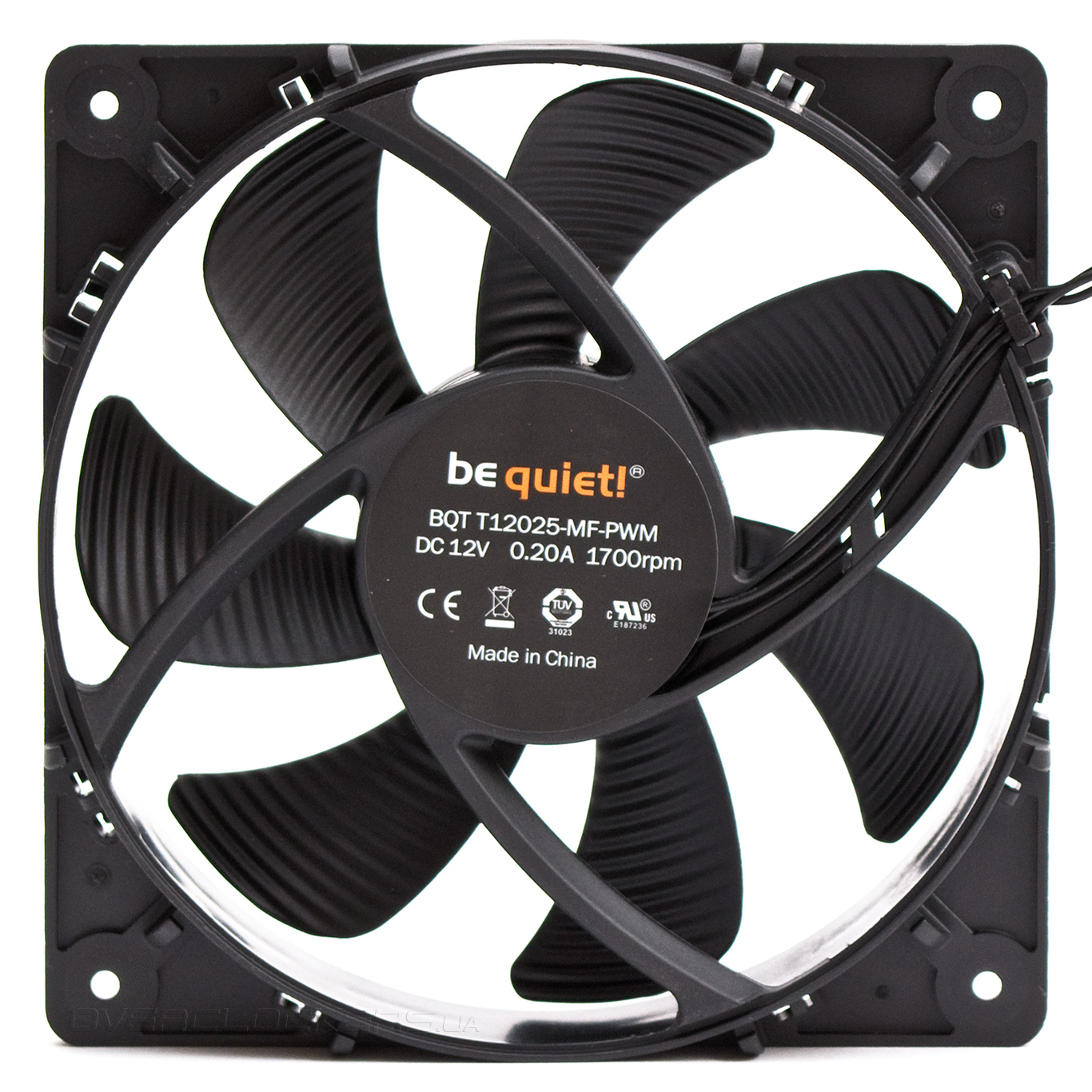

Передний 120-мм вентилятор остался таким же, что и у Dark Rock Pro 2. Он работает в диапазоне скорости от 700 до 1700 об/мин. Подшипник гидродинамический, но и его тишина нарушается стрекотом из-за ШИМ-управления. Длина четырехконтактного кабеля питания составляет 250 мм, а удлинителя для подключения второго вентилятора — 100 мм. К разветвителю не подведен провод тахометра, поэтому отображается лишь скорость 135-мм вентилятора.

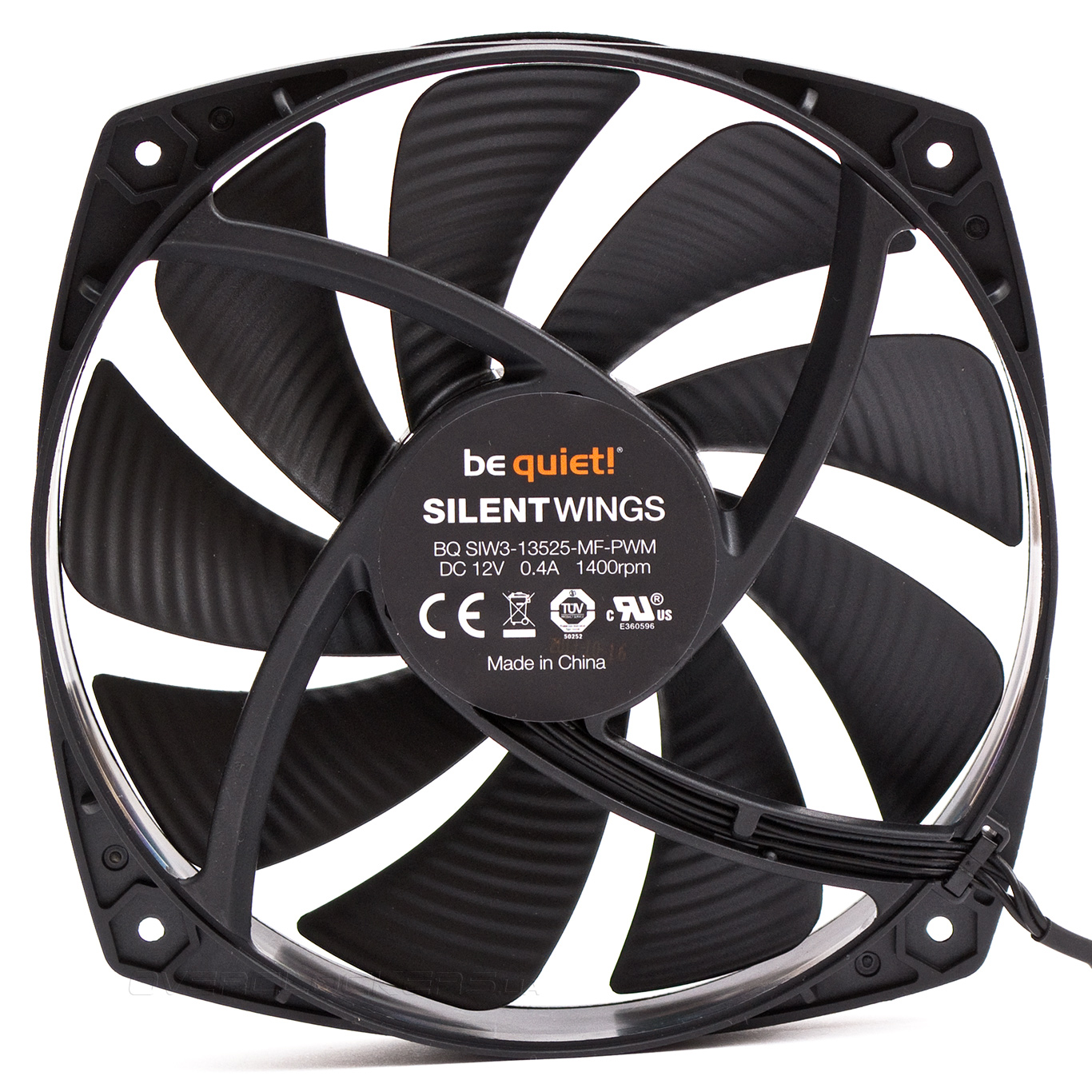

А вот второй вентилятор изменился. Он соответствует типоразмеру 135х25 мм, имея посадочные отверстия от 120-мм моделей и четырехконтактный шнур питания в черной оплетке. Двигатель очень тихий, гидродинамический подшипник отлично сбалансирован, нет «щелканья», связанного с ШИМ-методом управления скоростью вращения. Крыльчатка способна работать бесшумно на низких и средних оборотах, а при повышении скорости вплоть до максимума совершенно не напрягает слух. В общем, было устранено все то, что раздражало в вентиляторе Dark Rock Pro 2. Но осталась проблема, замеченная мной еще при обзоре кулера Dark Rock 3, имеющего аналогичный вентилятор — неадекватные показания скорости вращения пропеллера. При предельных заявленных 1400 об/мин, фактически тахометр демонстрирует аж 2200 об/мин, что никак не похоже на реальные показания, учитывая уровень шума. Маркировка и электрические характеристики видны на фотографии.
По краям радиаторных секций приклеены две резиновых полоски с каждой стороны, выполняющие роль изоляторов вибраций, исходящих от вентилятора.

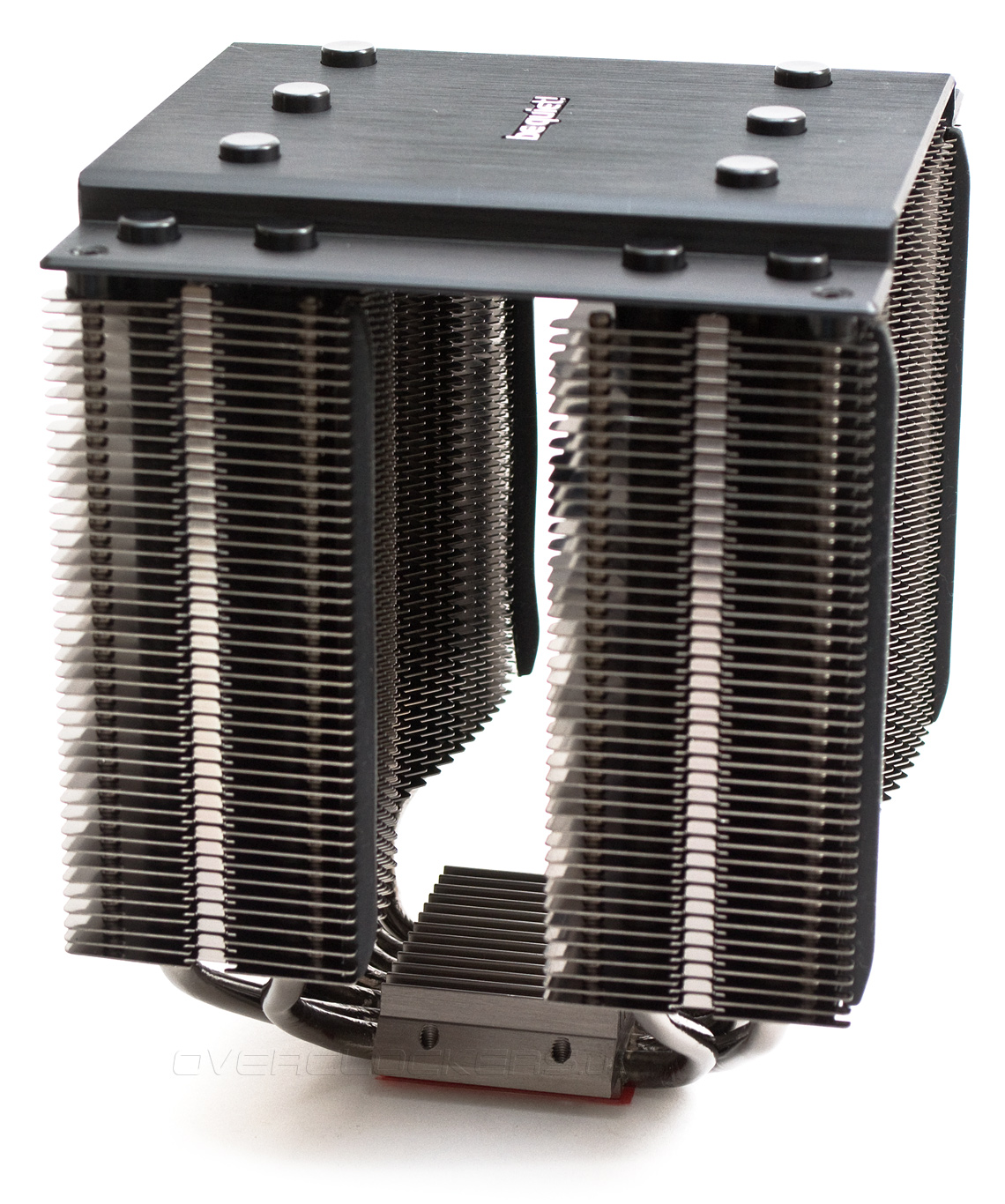

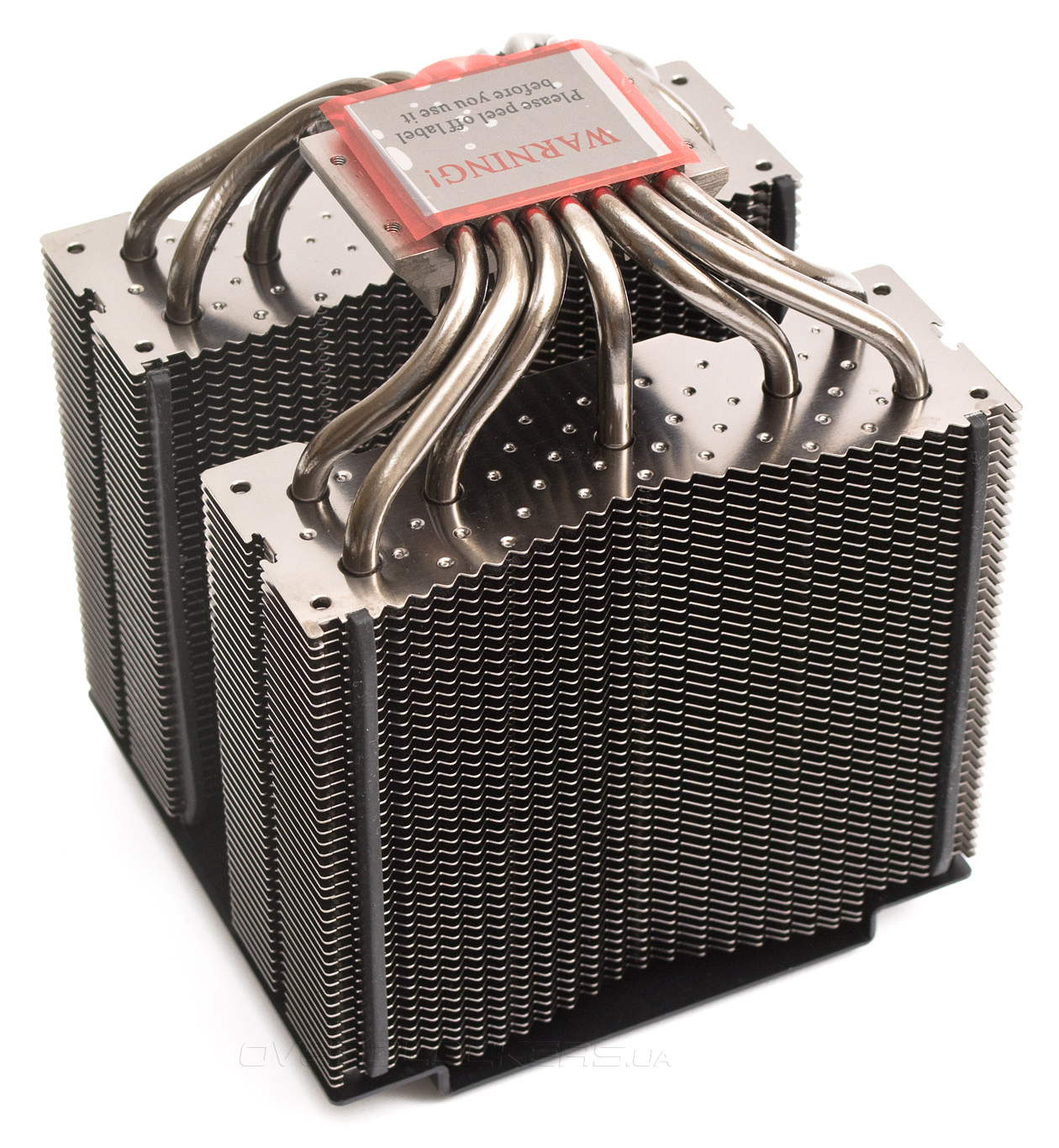

Каждая из секций радиатора состоит из 45 пластин, три самые короткие из которых расположены сверху. Ребра имеют толщину 0,5 мм и расставлены с внушительным зазором в 2,5 мм между собой. Учитывая эту дистанцию, кулер вполне можно использовать в пассивном или полупассивном режиме. Суммарная площадь рассеивания Dark Rock Pro 3 составляет приблизительно до 10750 см² — не рекордный, но хороший показатель для двухсекционной модели.
Передняя часть пластин радиатора имеет кромку в виде треугольных зубцов, которая слегка утоплена посередине вглубь. Это сделано с целью снижения шума вентилятора. На поверхности ребер заметно множество маленьких выемок, которые увеличивают площадь рассеивания и создают турбулентные завихрения воздуха, позволяющие более эффективно отводить тепло. Подошва в транспортном состоянии закрыта прозрачной клейкой пленкой.

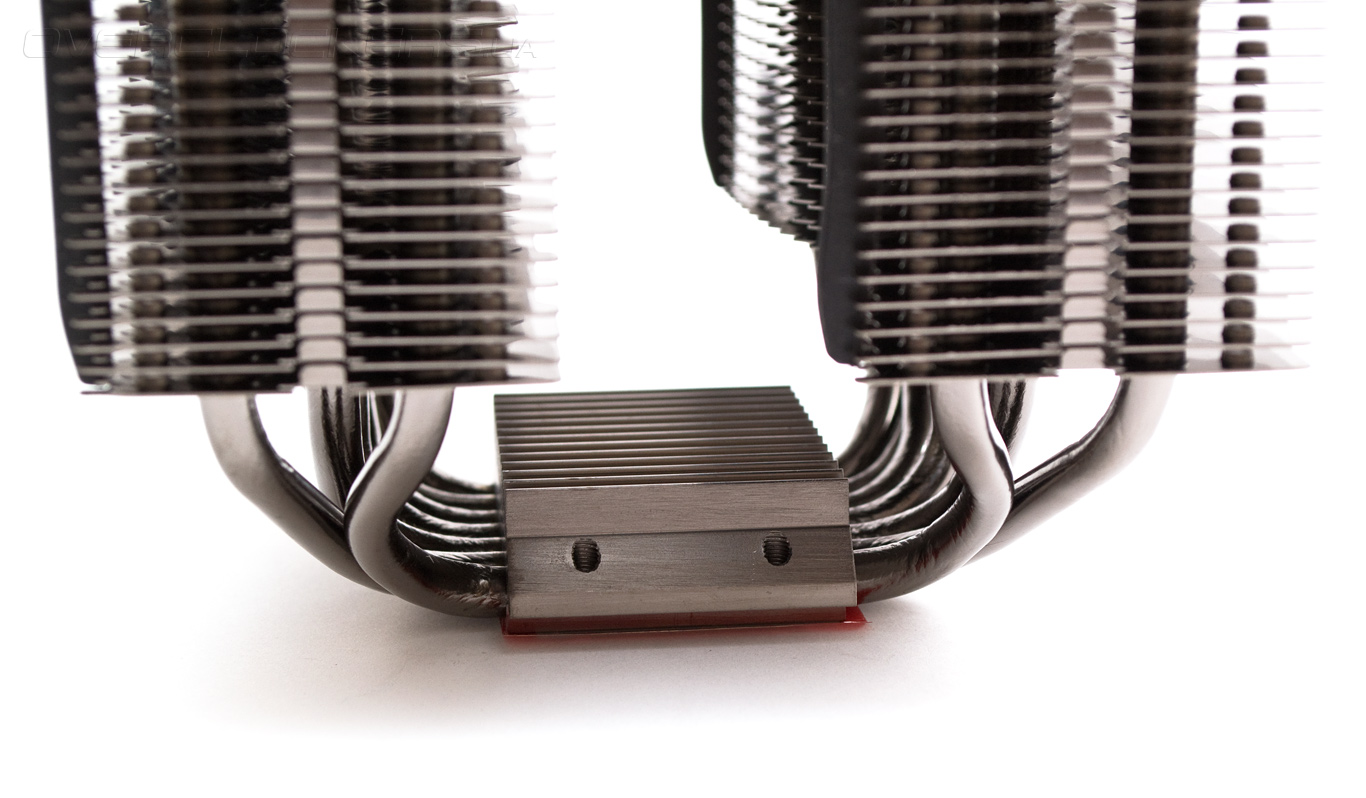

Над основанием кулера возвышается гребенка мелкого радиатора.
