Упаковка и комплект поставки
Dark Rock TF поставляется в классической для be quiet! черной коробке с белым, слегка тусклым шрифтом текста. Вся необходимая информация — изображения, технические характеристики и описание (в том числе и на русском языке, чего ранее у них не наблюдалось) здесь присутствует. Кулер надежно защищен от повреждений мягкими демпферами и картонными вставками.

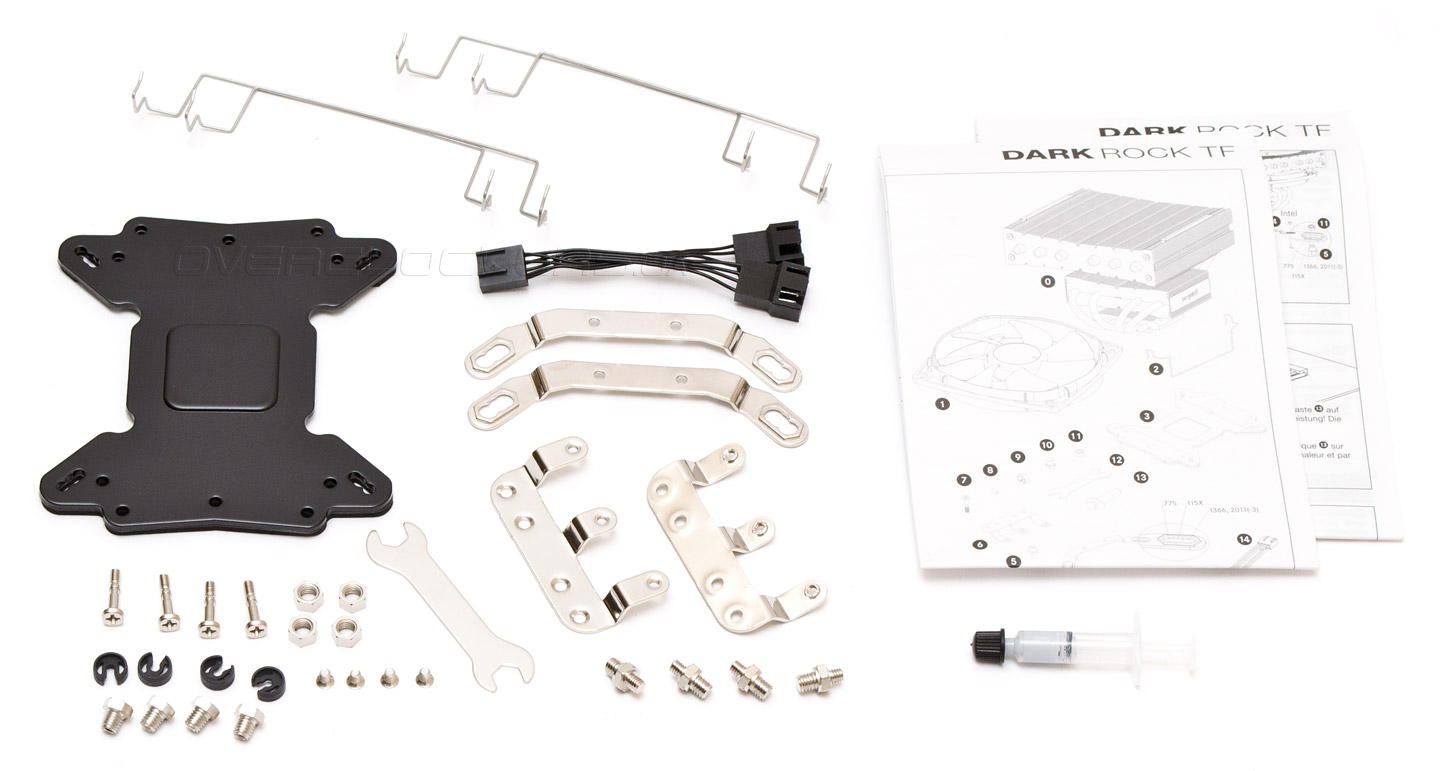

В комплект поставки кулера, помимо двух вентиляторов и радиатора входят:
- универсальная усилительная пластина;
- крепежные лапы для сокетов Intel;
- крепежные лапы для сокетов AMD;
- четыре шпильки для установки кулера на сокет Intel LGA2011;
- четыре винта для фиксации крепежных лап;
- четыре гайки;
- четыре круглых пластиковых стопора;
- четыре втулки;
- четыре длинных винта;
- две пары проволочных скоб для крепления 120-мм вентиляторов;
- гаечный ключ;
- четырехконтактный разветвитель для питания и управления скоростью двух пропеллеров от одного разъема;
- шприц с термоинтерфейсом.
- инструкция по установке на двух листах.
Внешний вид

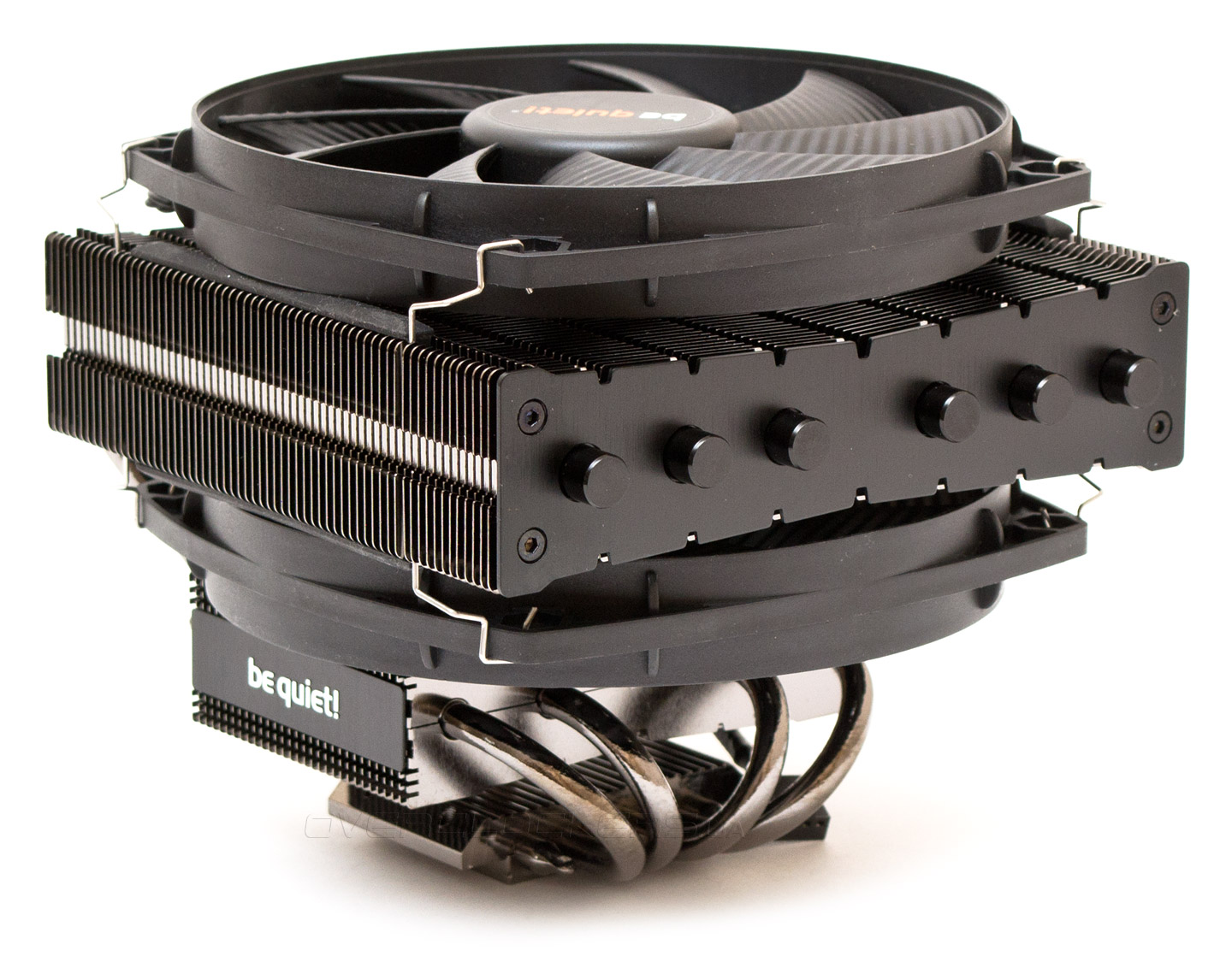

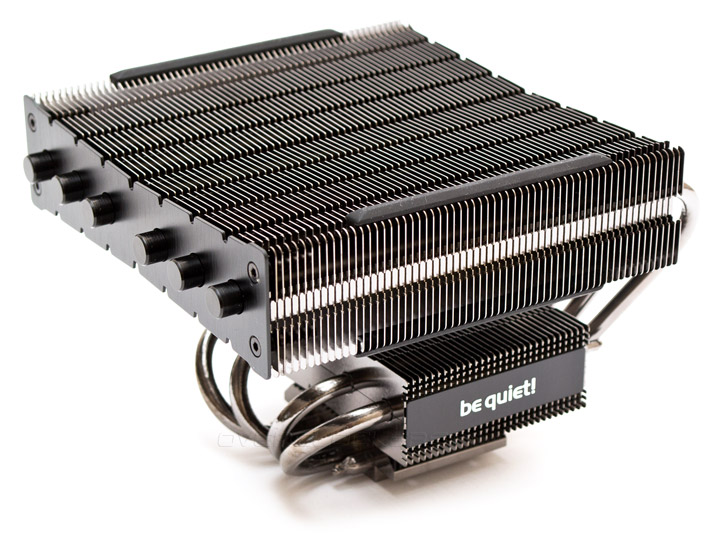

Дизайн be quiet! Dark Rock TF выглядит просто отлично. Красивые алюминиевые накладки по бокам и впереди радиатора, в сочетании с такими же колпачками тепловых трубок и полной никелировкой всех поверхностей придают ему солидный и запоминающийся внешний вид. Кстати, для тех, кто еще не догадался, напомним, что приставка TF (Top Flow) в названии модели означает направление потока воздуха на кулере — то есть сверху вниз.

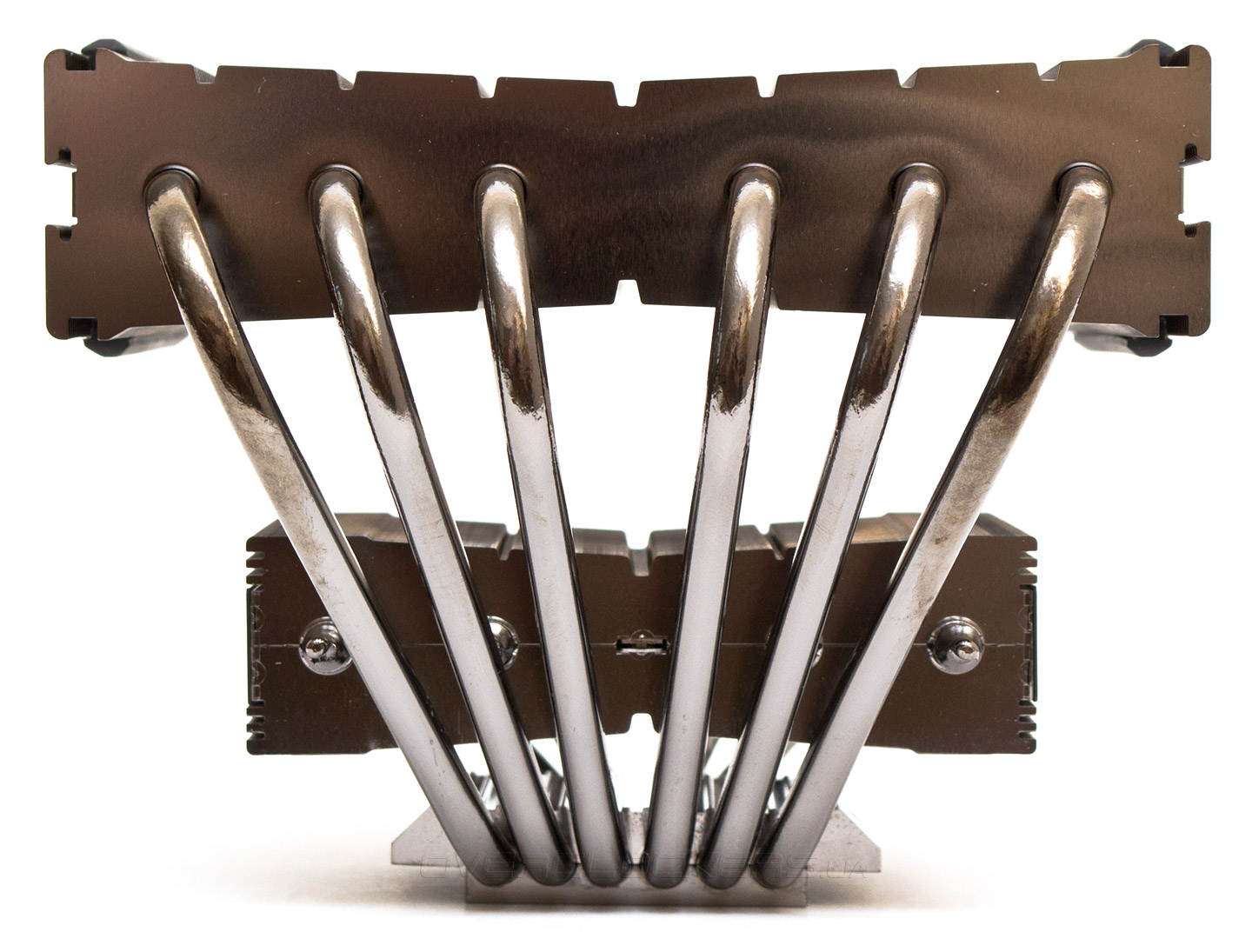

В отличие от аналогичного решения в лице Noctua NH-C14, С-образная конструкция Dark Rock TF включает в себя дополнительную радиаторную секцию снизу, через которую проходят четыре центральные тепловые трубки, в то время, как две боковые заканчиваются в подошве кулера. Благодаря этому, суммарная площадь рассеивания тепла у изделия от be quiet! составляет 7800 см², что приблизительно на 10% больше, чем у конкурента от Noctua.

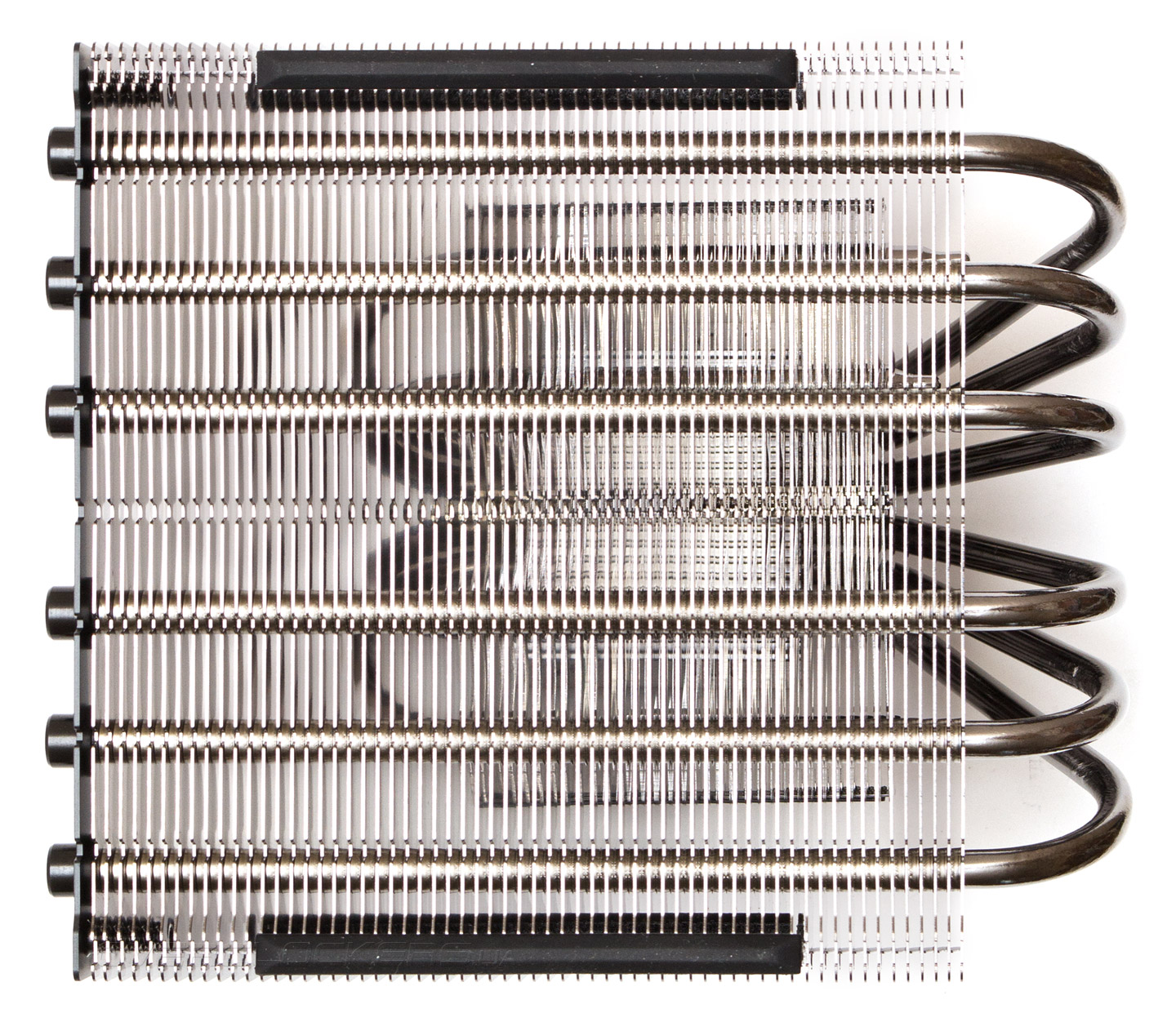

Шесть 6-мм тепловых трубок равномерно распределены в теле радиатора. А 62 ребра в верхней секции расставлены с зазором в 2 мм, что обещает хорошую продуваемость даже на низких скоростях вентилятора. Кроме того, все соединения радиаторных пластин, тепловых трубок и подошвы кулера выполнены с помощью припоя, отчего скорость передачи тепла заметно возрастает. По бокам верхней секции, с обеих сторон, приклеены резиновые демпферные полоски, задачей которых является изоляция вибраций, исходящих от вентиляторов.
Общая высота радиатора не превышает 105 мм, что позволяет использовать его даже в очень узких корпусах, отказавшись от верхнего вентилятора и пользуясь только тем, что может быть установлен между секциями. Ребра верхней и нижней секции сужаются в своей центральной части, чтобы компенсировать застой воздуха, образующийся обычно за подшипником вентилятора. Из видимых аэродинамических оптимизаций на ребрах заметны только продольные канавки, влияние которых на общую производительность кулера вряд ли является значительным.

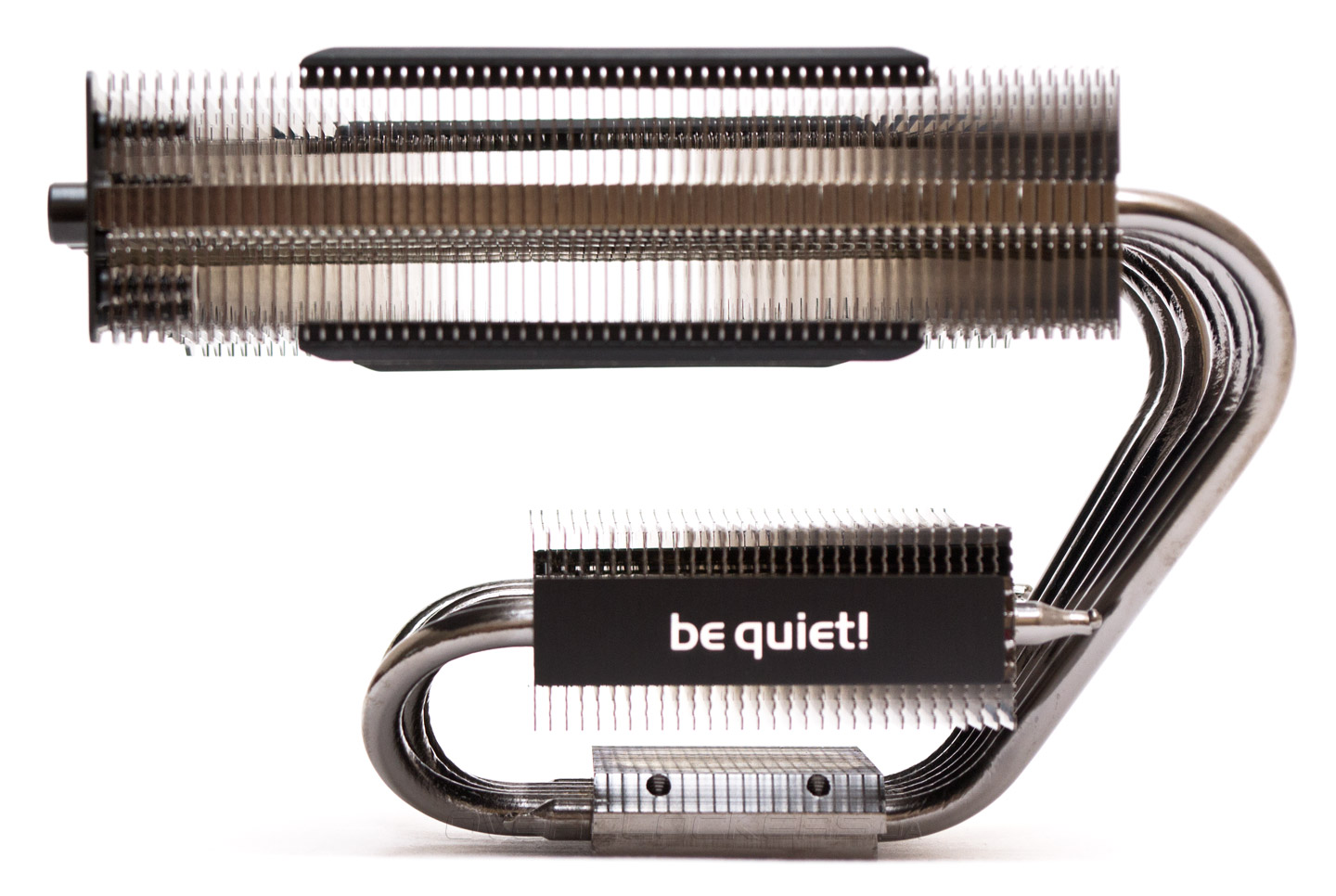

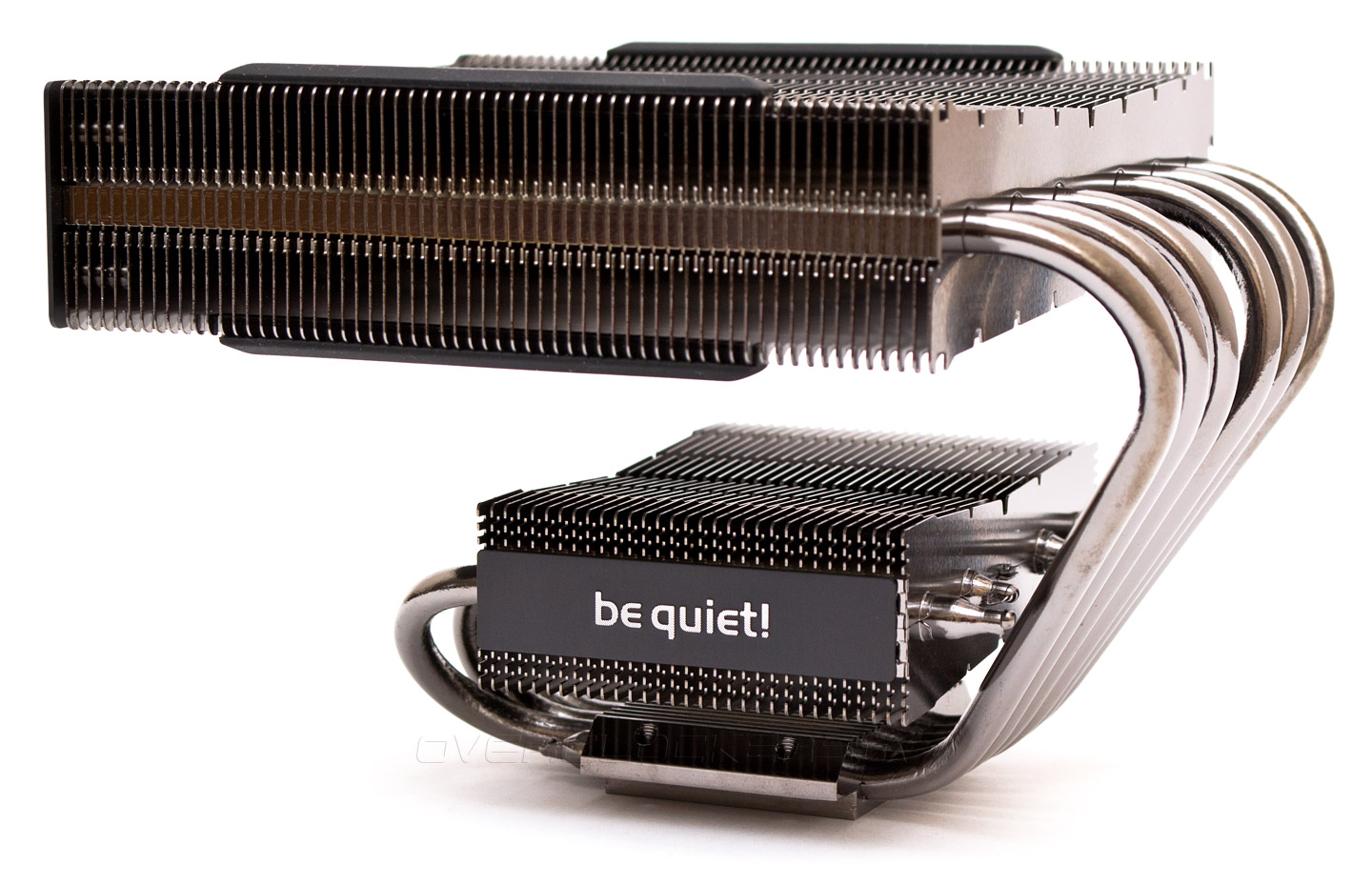

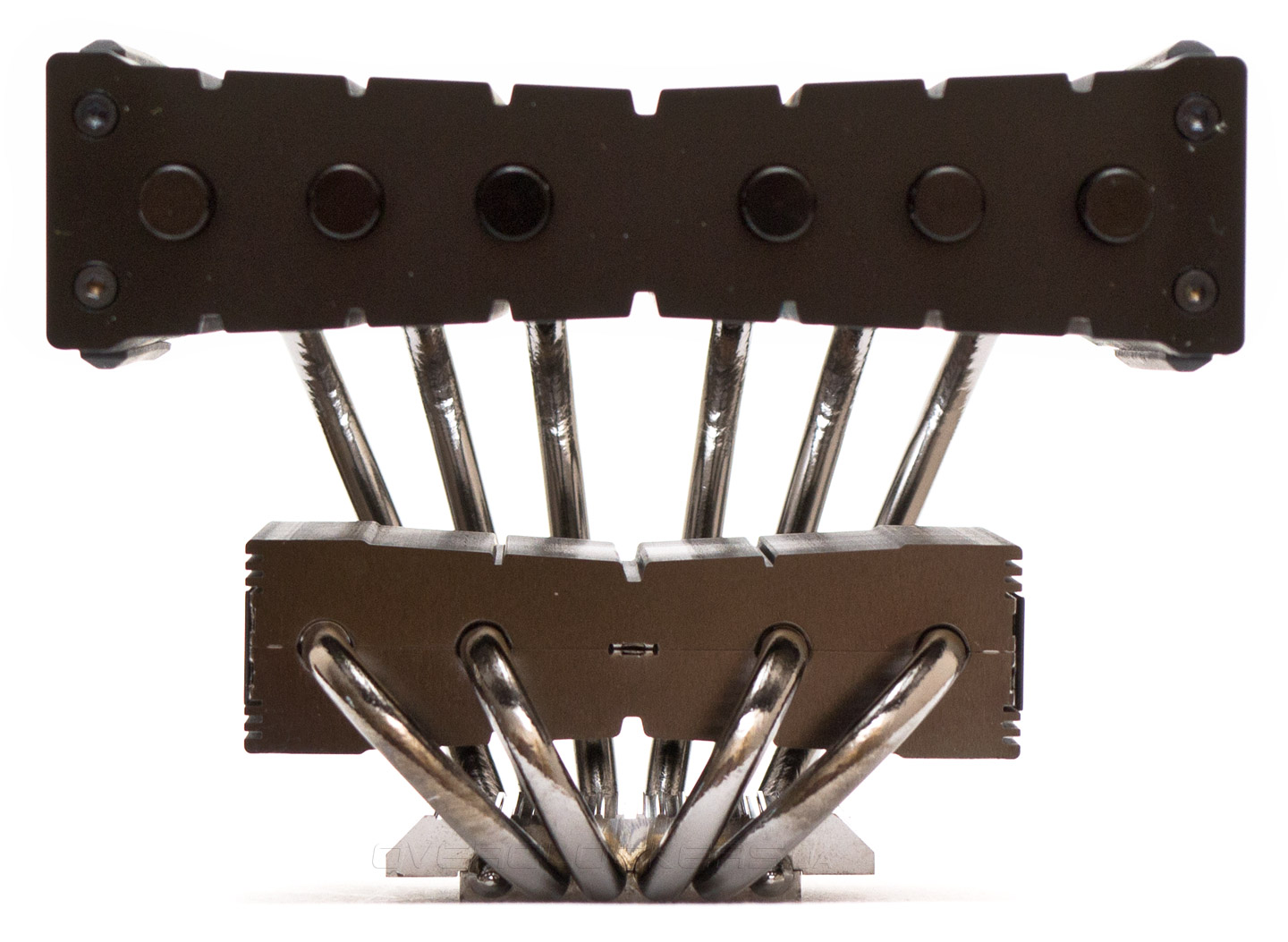

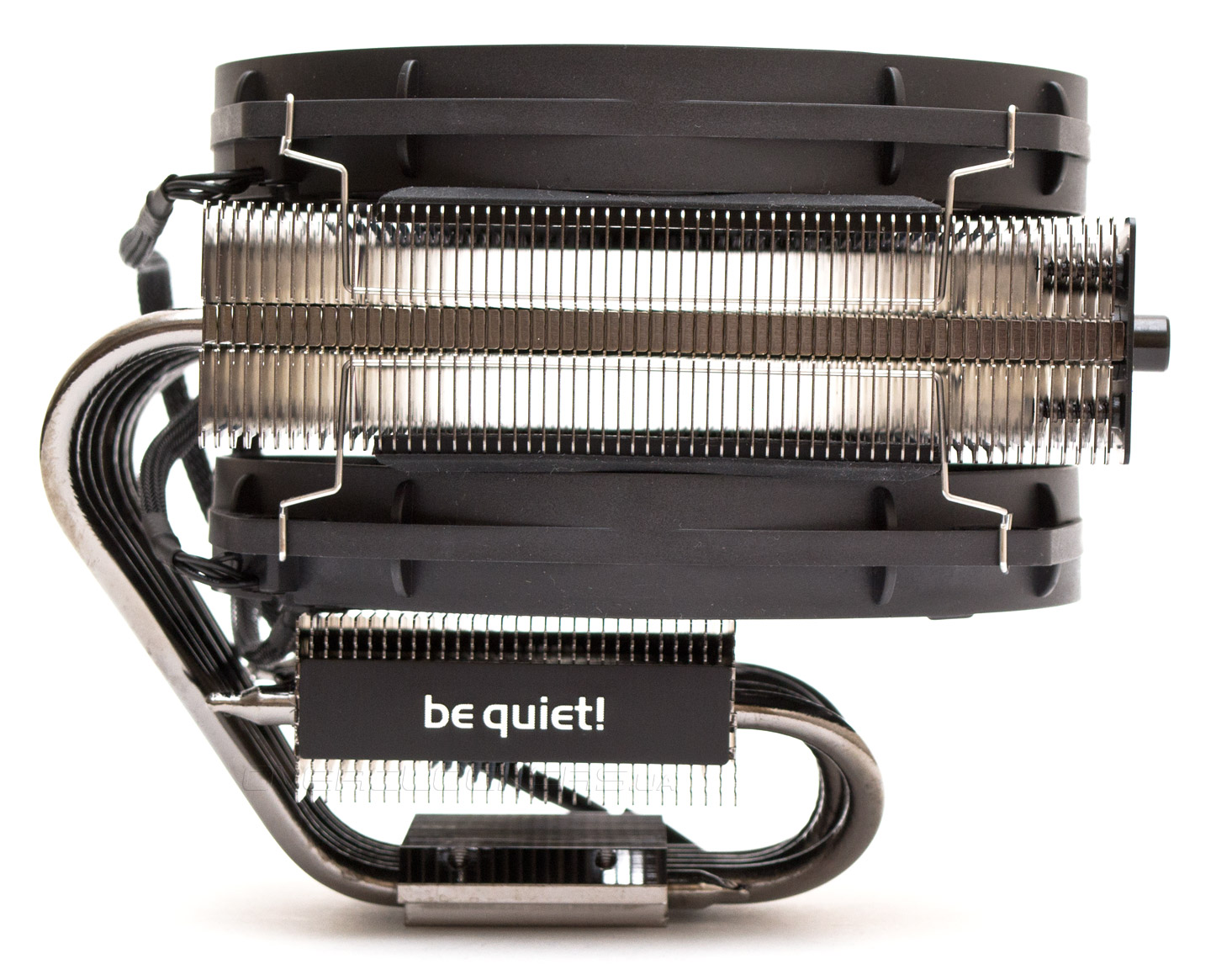

Так выглядит конструкция радиатора видом сбоку:
Название компании красуется с каждой стороны меньшей секции. Зачем это сделали — не совсем понятно, ведь после установки в корпус разглядеть ее все равно будет невозможно под любым углом зрения.

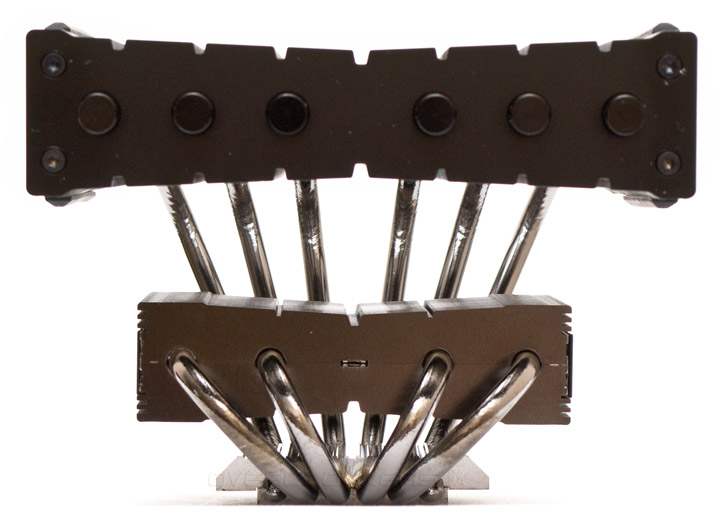

Еще один интересный момент касательно кулера. Каждое ребро нижней секции радиатора собрано из двух отдельных пластин (по-другому они бы туда не стали). И фактически их там насчитывается 31 штука, хотя в спецификациях, почему-то, указывается 64 штуки.

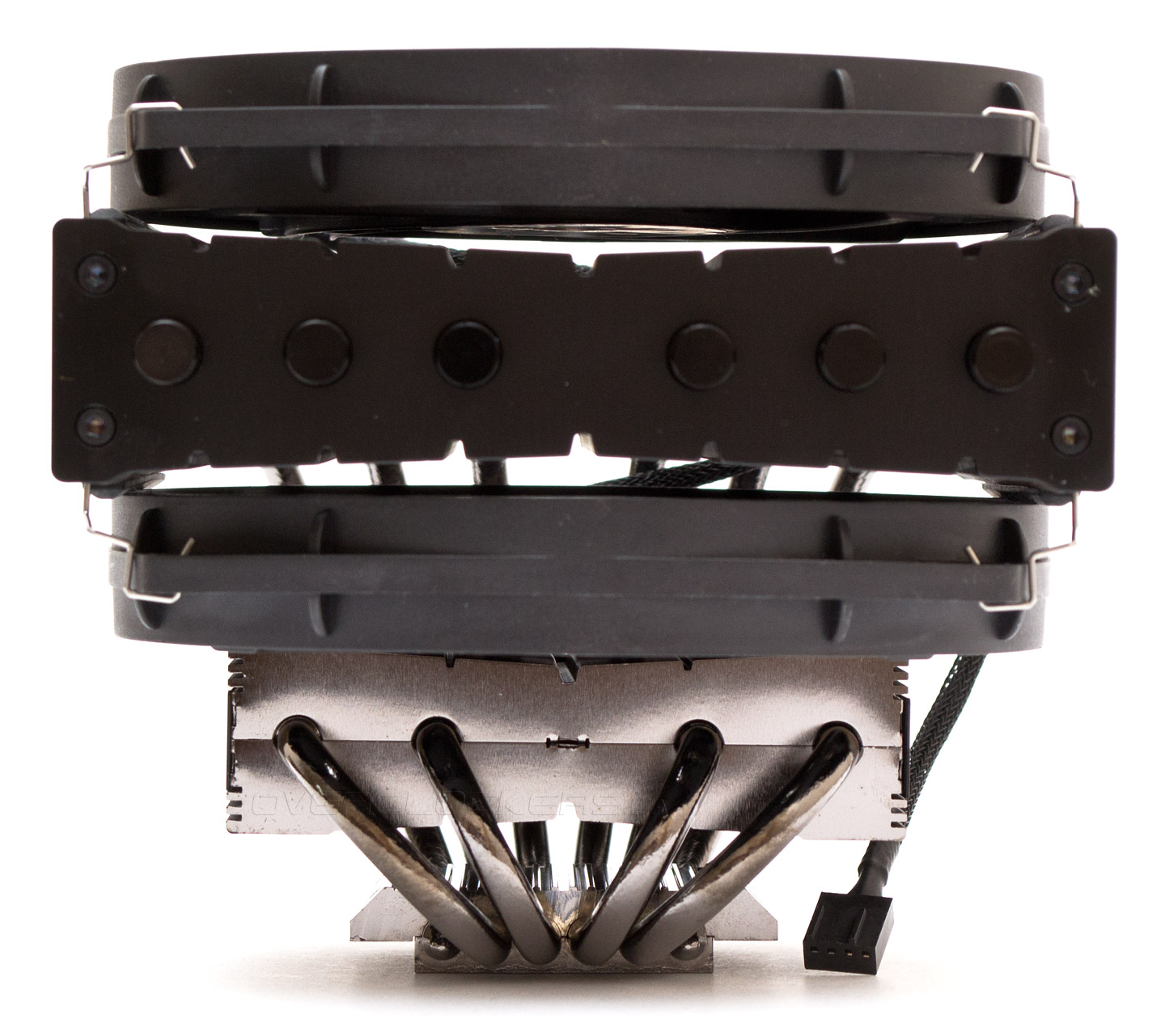

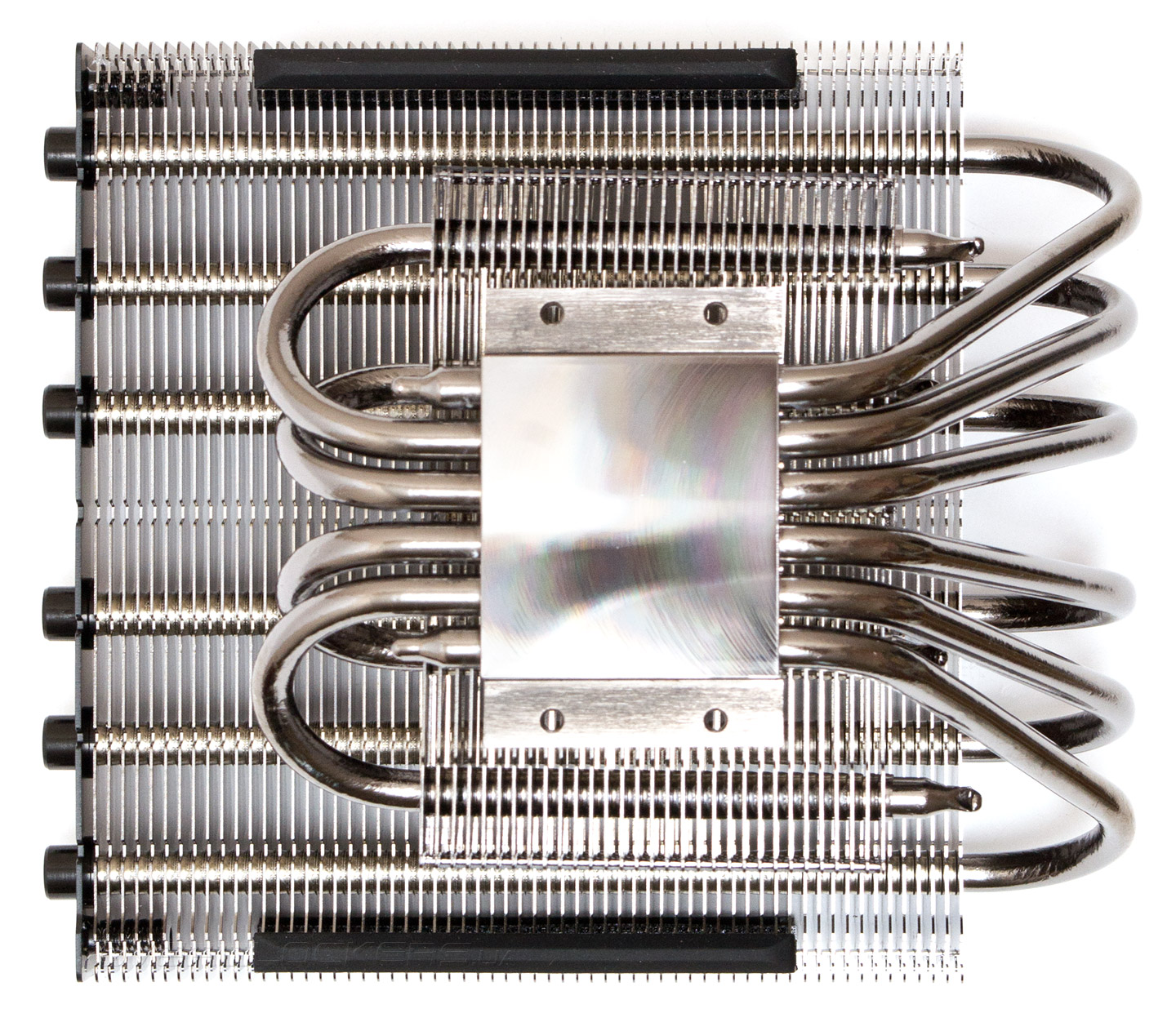

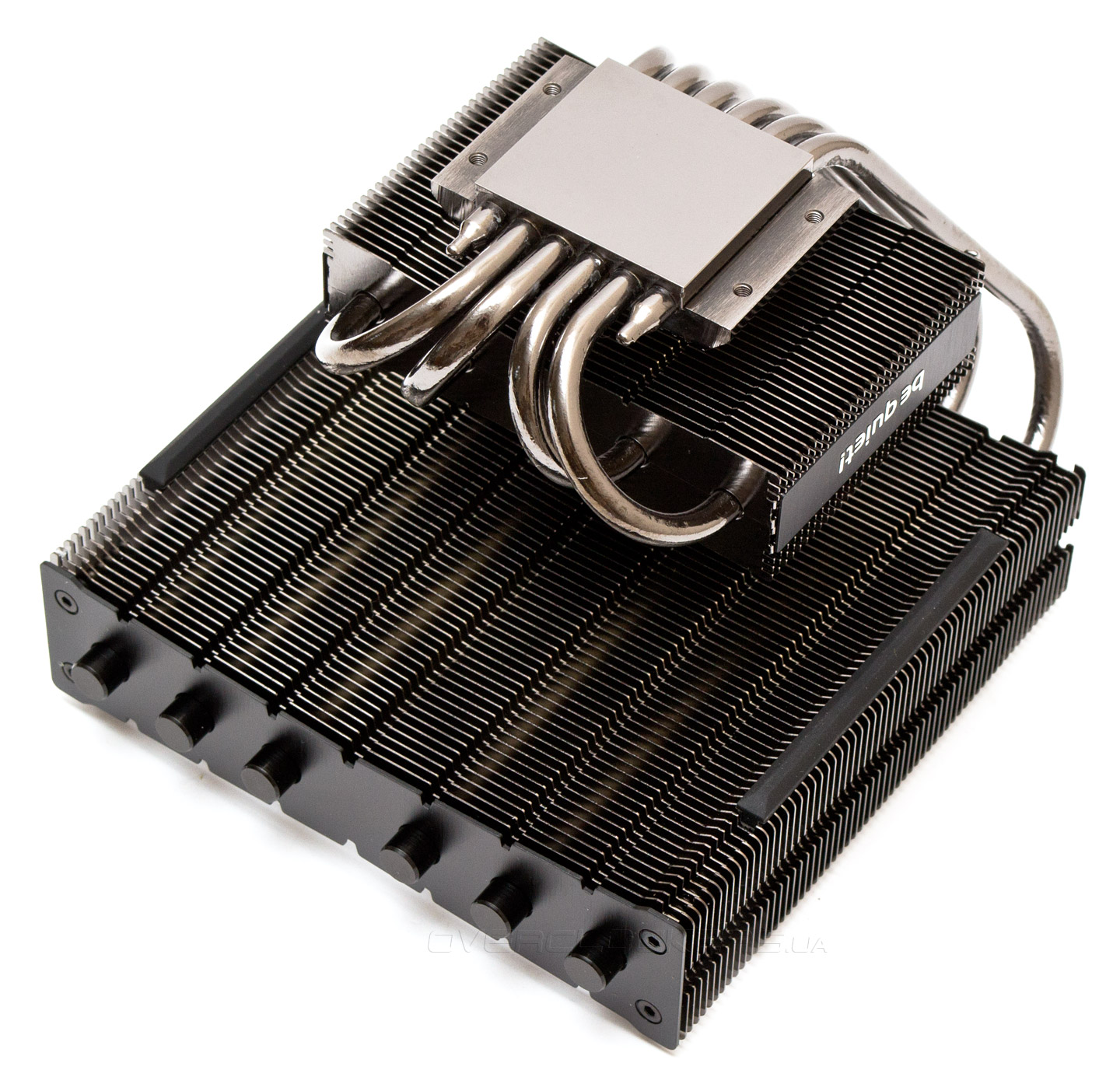

Медное основание кулера полностью покрыто никелем для предотвращения коррозии. Тепловые трубки запаяны в него очень плотно, без видимых зазоров или подтеков припоя. При нормальной ориентации кулер (концами тепловых трубок в сторону оперативной памяти) все тепловые каналы ложатся поперек кристалла процессора, что очень хорошо и помогает отыграть несколько лишних градусов температуры.
Подошва кулера достаточно ровная, но не зеркальная. На ней визуально заметны радиальные следы фрезеровки.

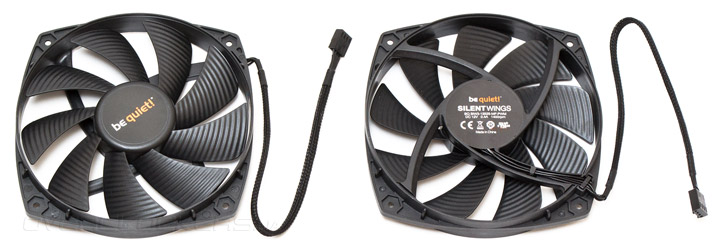

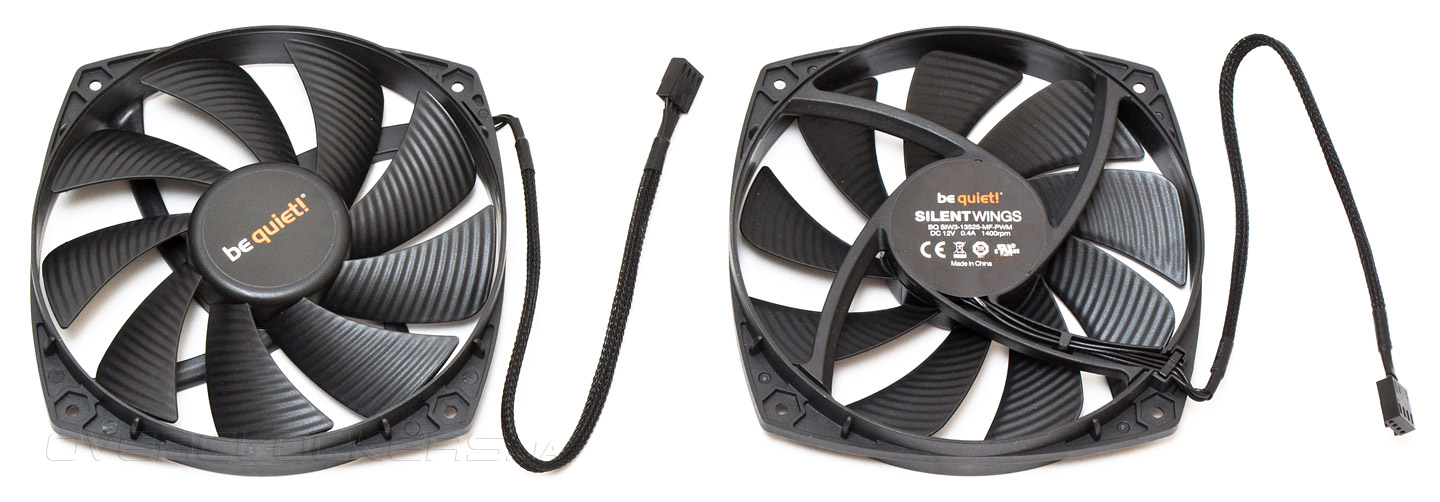

Кулер комплектуется двумя одинаковыми вентиляторами be quiet! BQ SIW3-13525-MF-PWM, с которыми мы уже встречались ранее в обзорах be quiet! Dark Rock Pro 3 и be quiet! Dark Rock 3.
Это очень качественные и бесшумные пропеллеры, выполненные на гидродинамическом подшипнике, двигатель которых содержит шесть катушек (вместо стандартных четырех), что улучшает стабилизацию оси ротора и значительно уменьшает уровень механического шума. Никаких паразитных шумов вентилятор не издает. Его рабочий диапазон скоростей составляет от 400 об/ мин при 33 дБ (А) до 1400 об/мин при 50 дБ (А). Он соответствует типоразмеру 135х135х25 мм, имея посадочные отверстия от 120-мм моделей и четырехконтактный кабель питания в оплетке длиной 250 мм. В данных экземплярах устранены все недостатки, связанные с неадекватными показаниями тахометра, которые встречались в прошлых моделях. Однако, нестандартное размещение крепежных проушин вентилятора (посередине, а не с краю рамки) может создать проблему при поиске замены. С другой стороны, заявленный срок наработки на отказ составляет 300 тысяч часов, и если хотя бы половину из этого времени пропеллер отработает — ему никогда не придется подбирать замену.

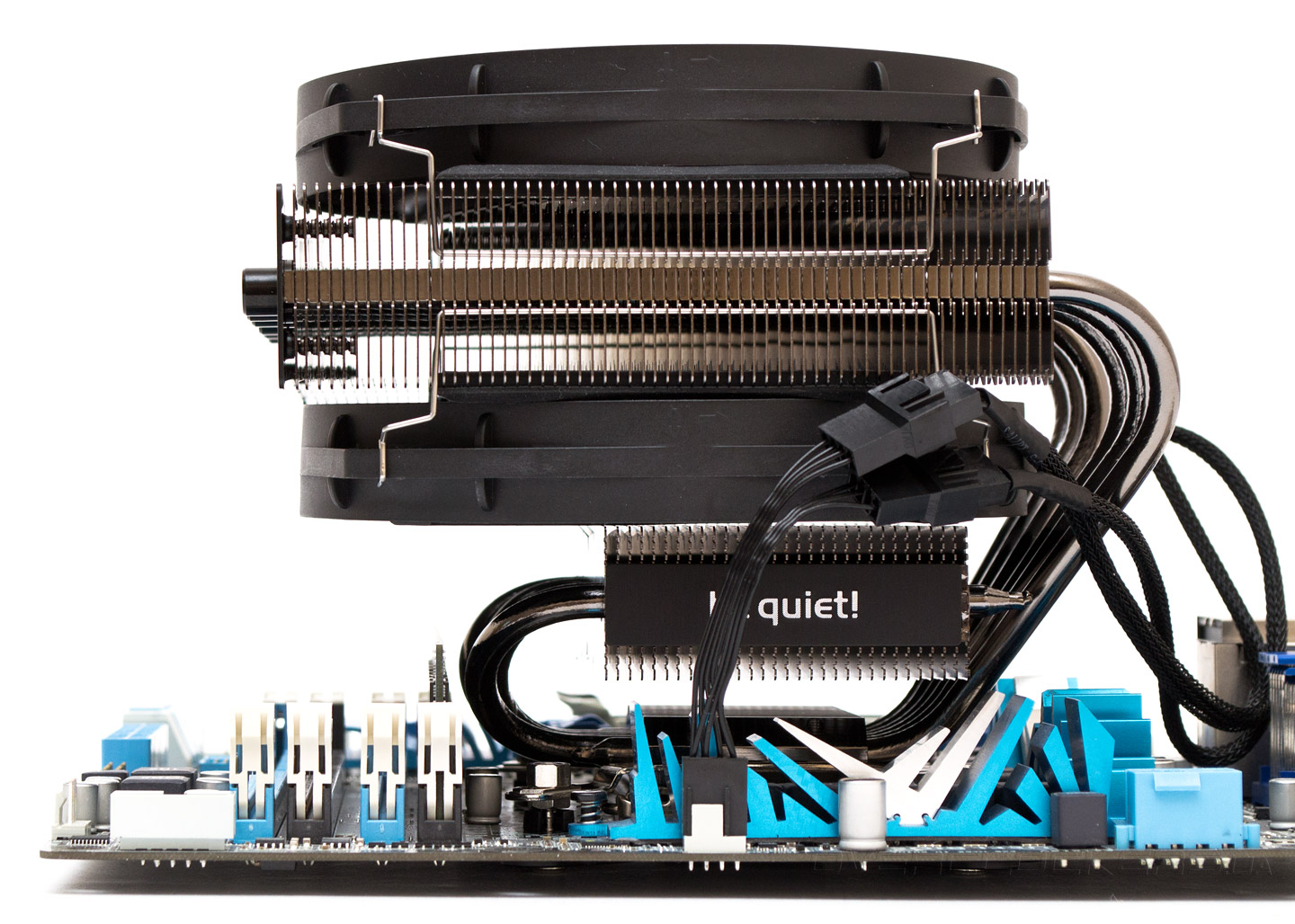

После установки вентиляторов высота кулера возрастает до 130 мм, при этом крепежные скобы не выходят за общие габариты охладителя.
Отдельно отмечу, что хотя скобы крепления одеваются легко, снять их — это целая история, особенно без использования инструментов. Вынуть скобы руками из посадочного места, тем более в стесненном пространстве практически невозможно. Нужно что-то, чтобы поддеть их и вывести из-за ребер.
Перейдем к установке и тепловому тесту. Установка

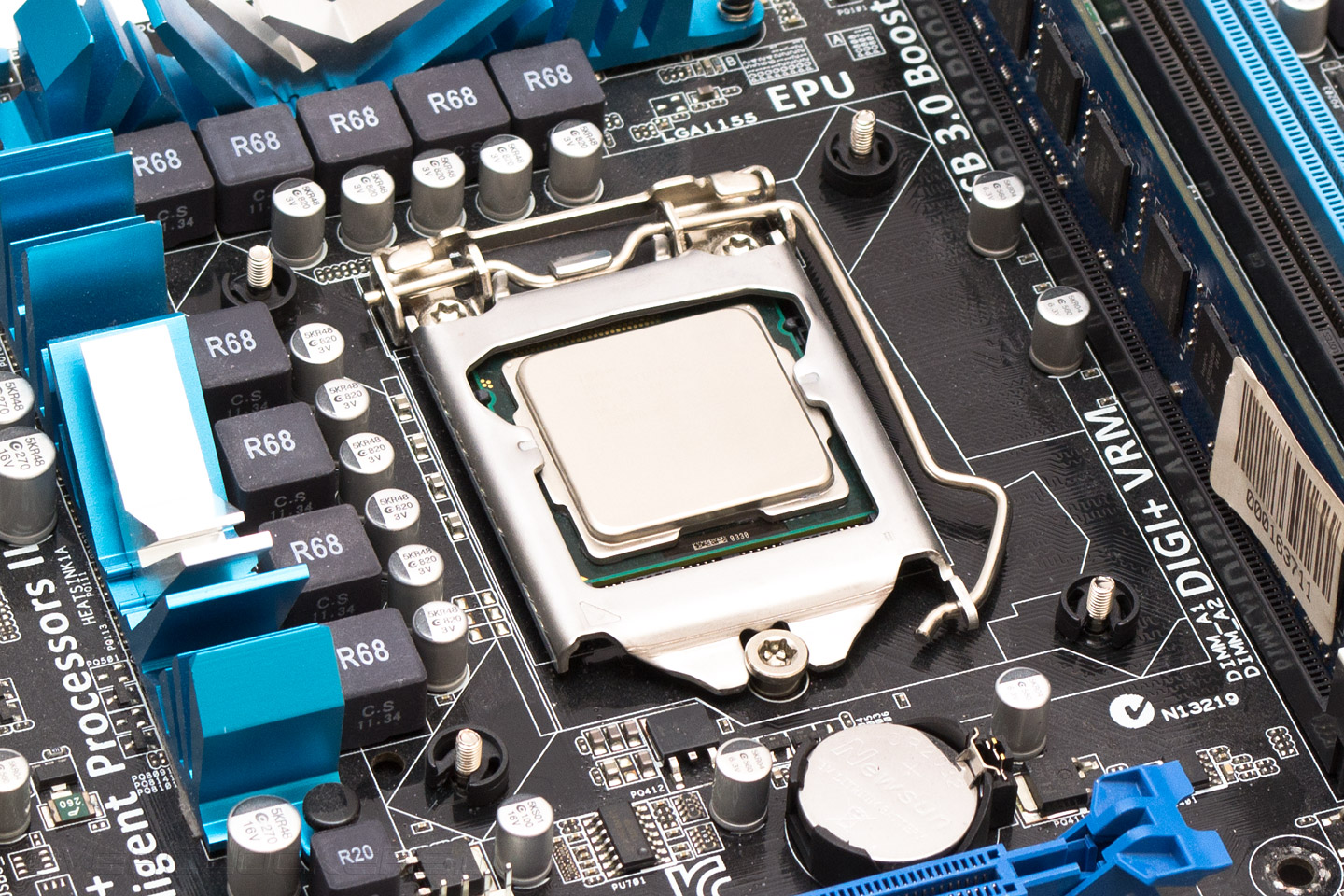

Монтаж процессорного кулера be quiet! Dark Rock TF будет продемонстрирован на примере разъема Intel LGA1155. Процесс начинается со сборки усилительной пластины. Прежде всего, вставляем в пластину длинные винты, в соответствующие нашему процессорному разъему отверстия.

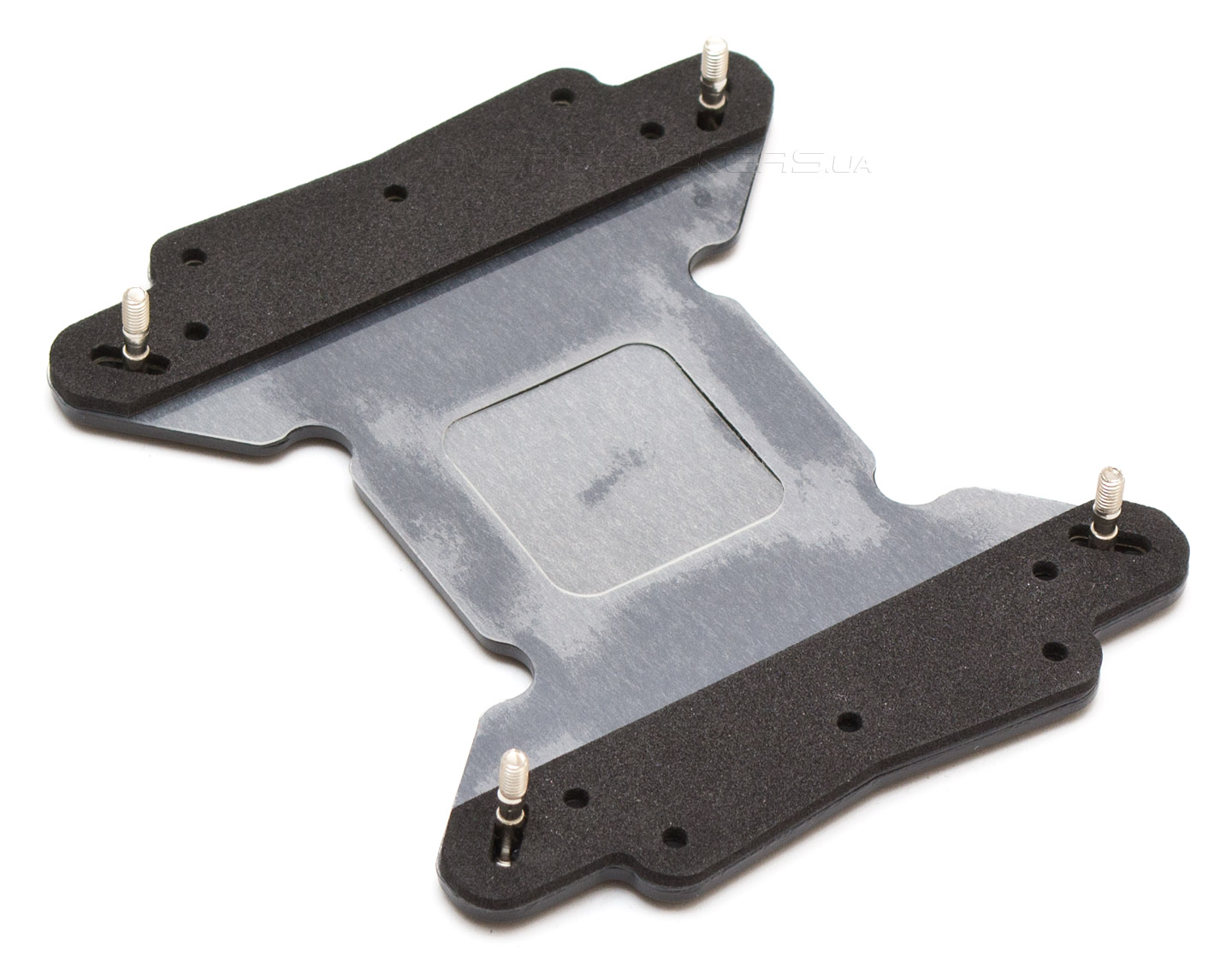

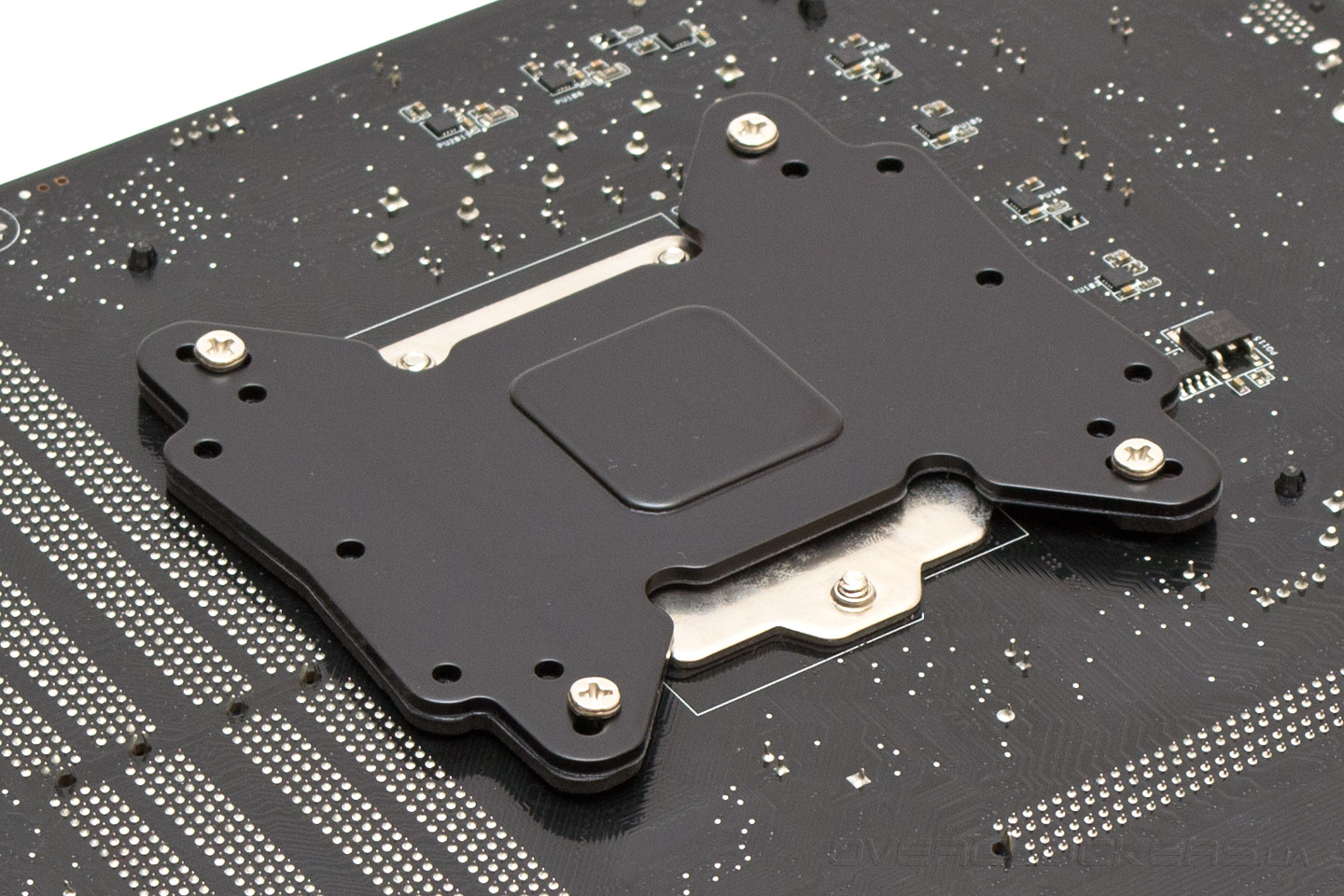

Прикладываем собранную усилительную пластину к обратной стороне материнской платы. В данном случае для нее возможна только одна ориентация.

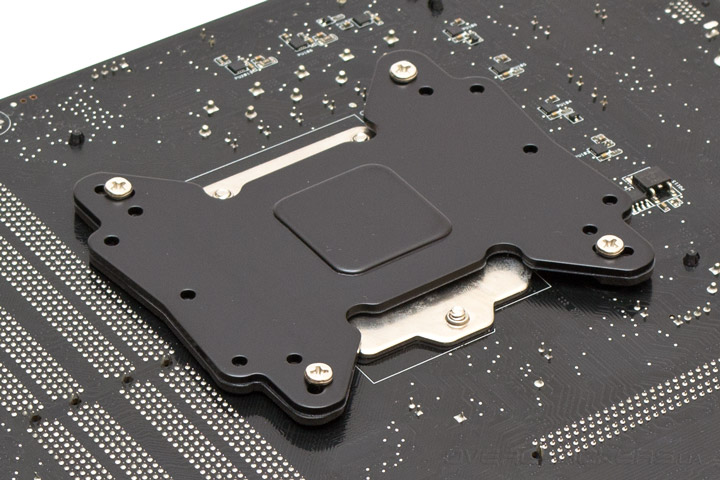

С помощью пластмассовых стопоров фиксируем винты с лицевой стороны материнской платы. Теперь усилительная пластина не отпадет.

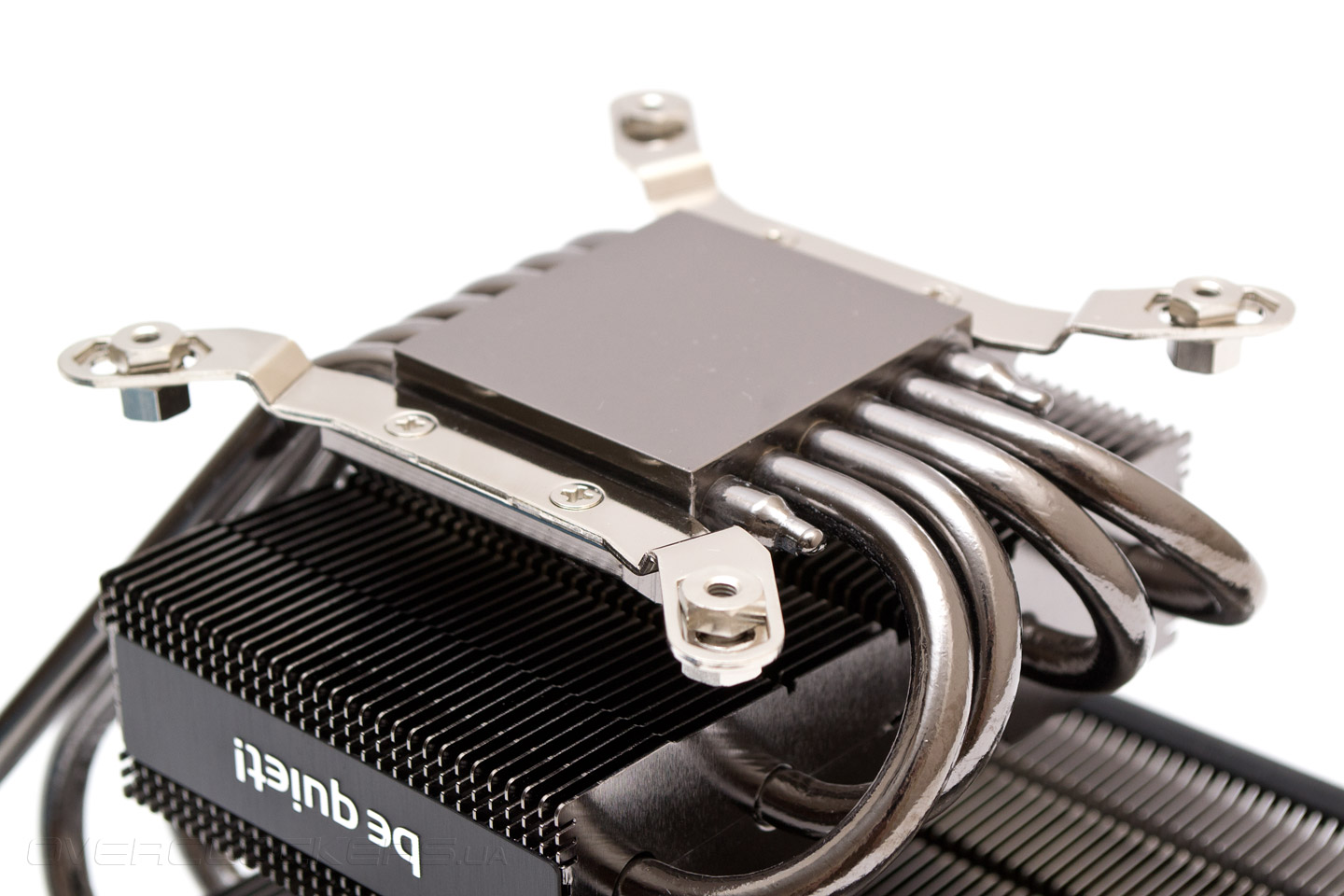

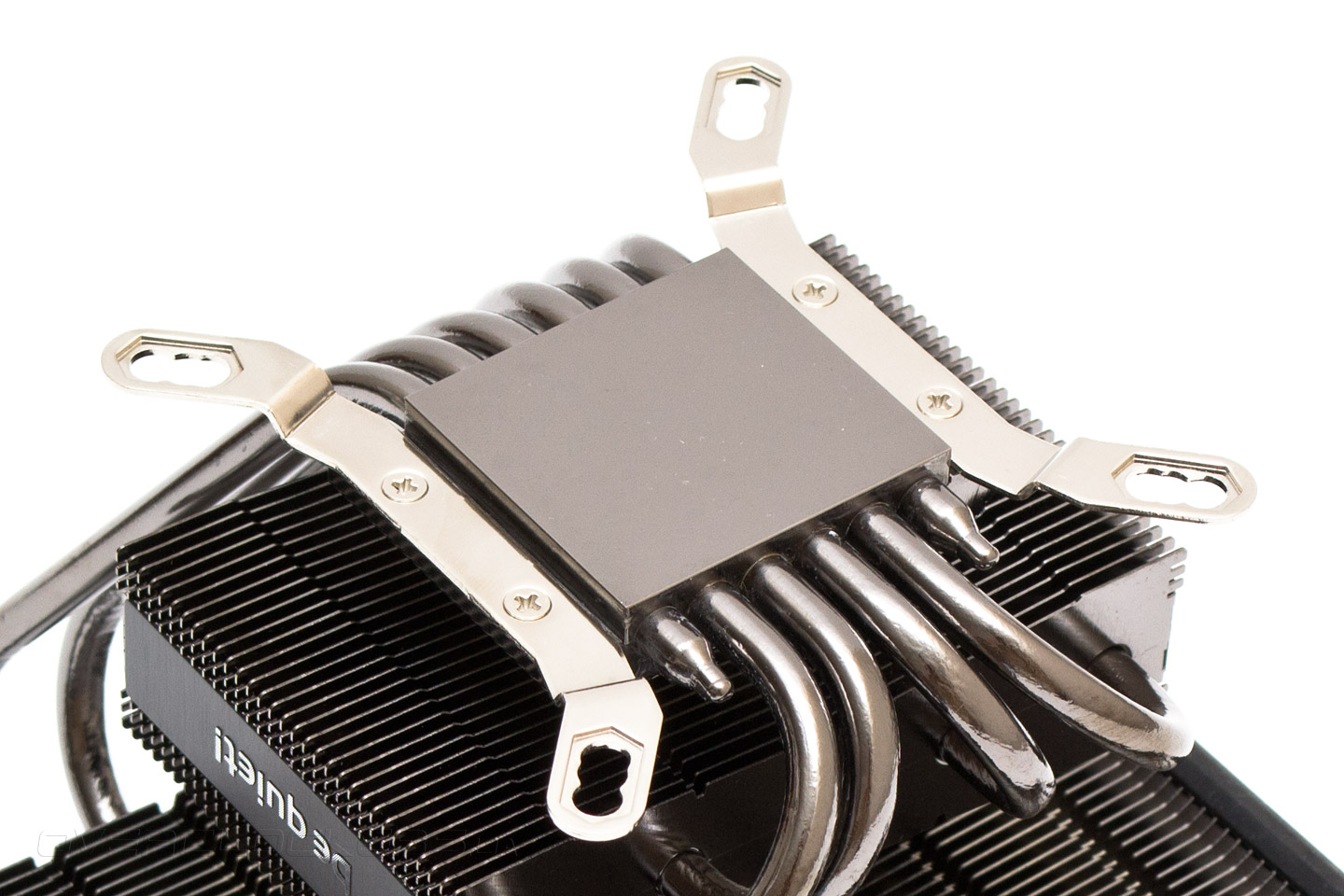

С помощью маленьких винтов устанавливаем на кулер крепежные лапы подходящего типа.
Затем существует два варианта установки. Первый вариант: Можно привинтить с помощью гайки крепежные втулки к лапам кулера, а затем, проворачивая винты с обратной стороны материнской платы закрепить радиатор на месте. Это может быть удобно при сборке на столе, или в корпусе на весу (если в корпусе есть вырез под усилительную пластину).
Во втором варианте — втулки навинчиваются сразу на винты. Затем на процессор наносится термоинтерфейс, ставится радиатор и закрепляется с помощью гаек и гаечного ключа. Тут важно лишь чтобы был свободный доступ к креплениям.
После установки с помощью проволочных скоб надеваем на радиатор вентиляторы. По большому счету, они не мешают установке, и их можно поставить и до начала сборки.

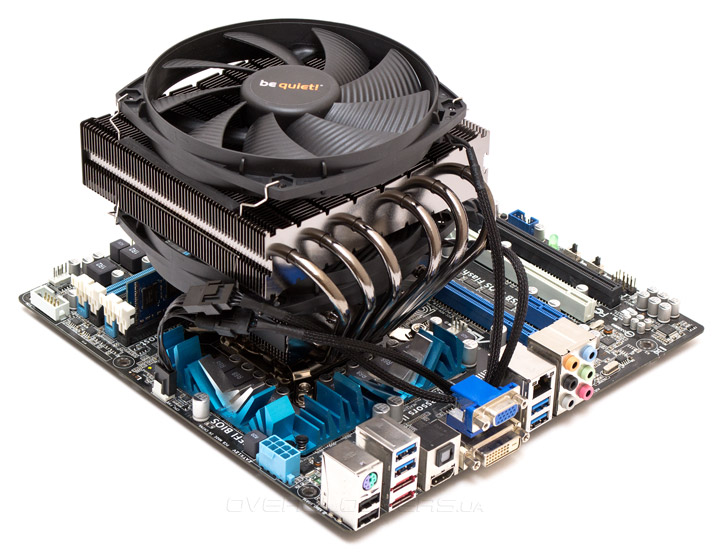

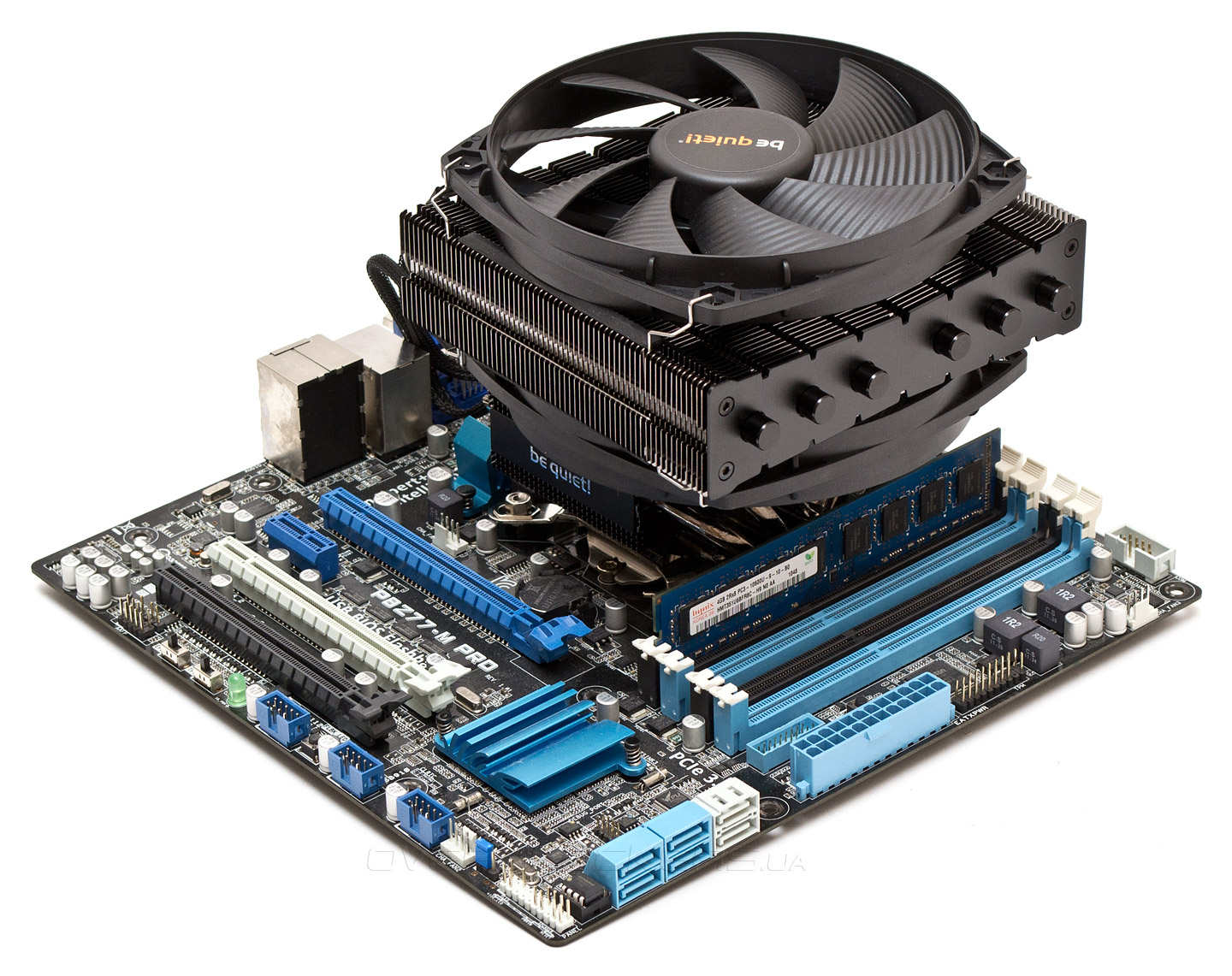

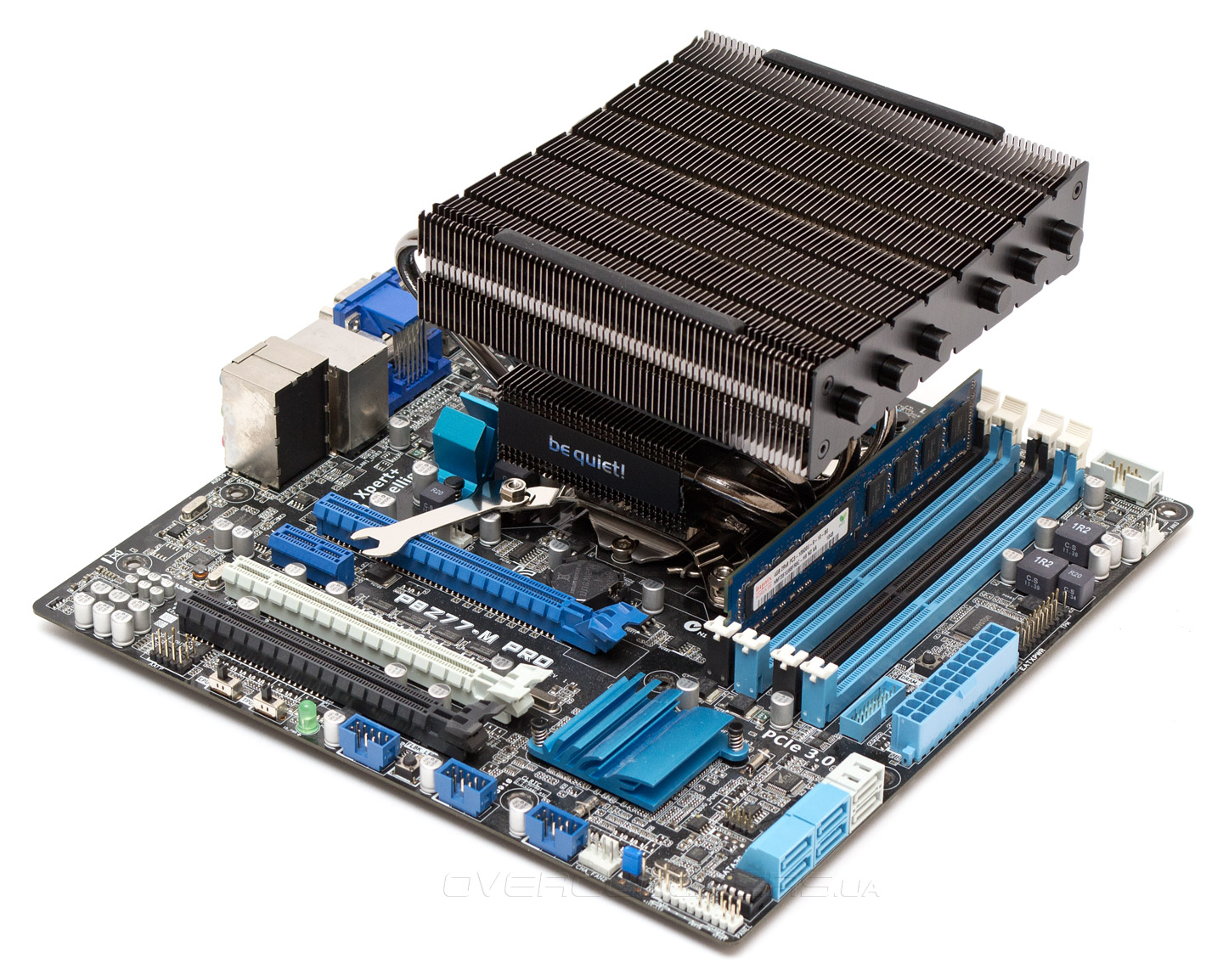

Кулер в сборе не мешает первому слоту PCI-E. Это актуально для ATX и MicroATX плат. На Mini-ITX конфликты вполне возможны.

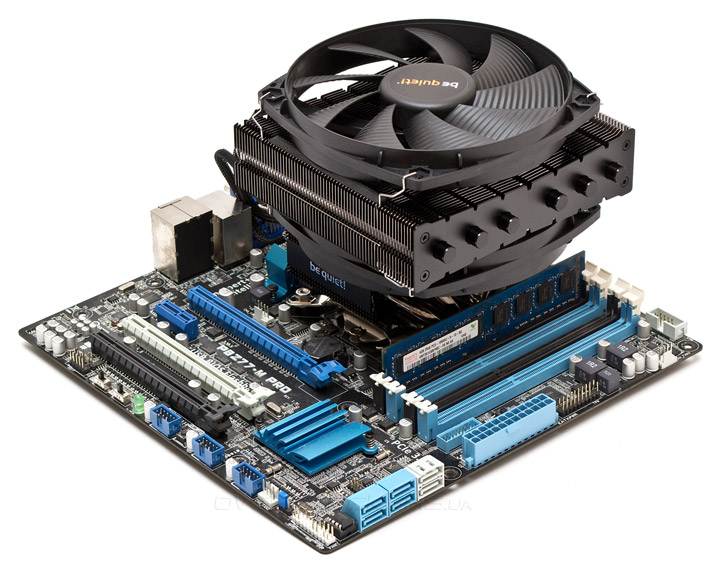

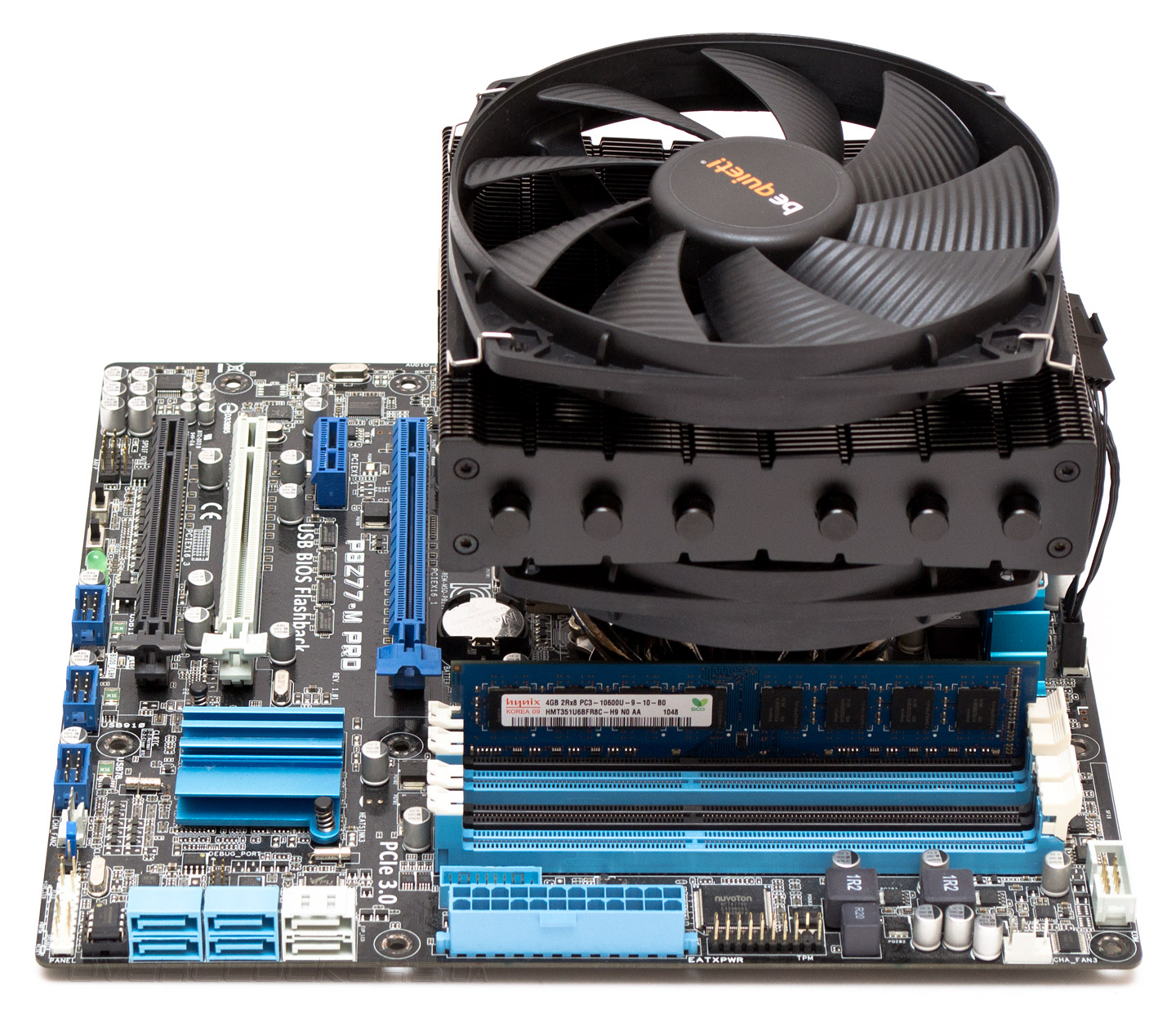

В наиболее правильной ориентации — концами тепловых трубок в сторону разъемов оперативной памяти, кулер накрывает сразу все слоты. С установленным нижним вентилятором ограничение по высоте планок памяти составляет 50 мм.
Сзади массивные тепловые трубки занимают довольно много места. Поэтому в определенных условиях доступ к разъемам материнской платы в этом месте может быть осложнен.

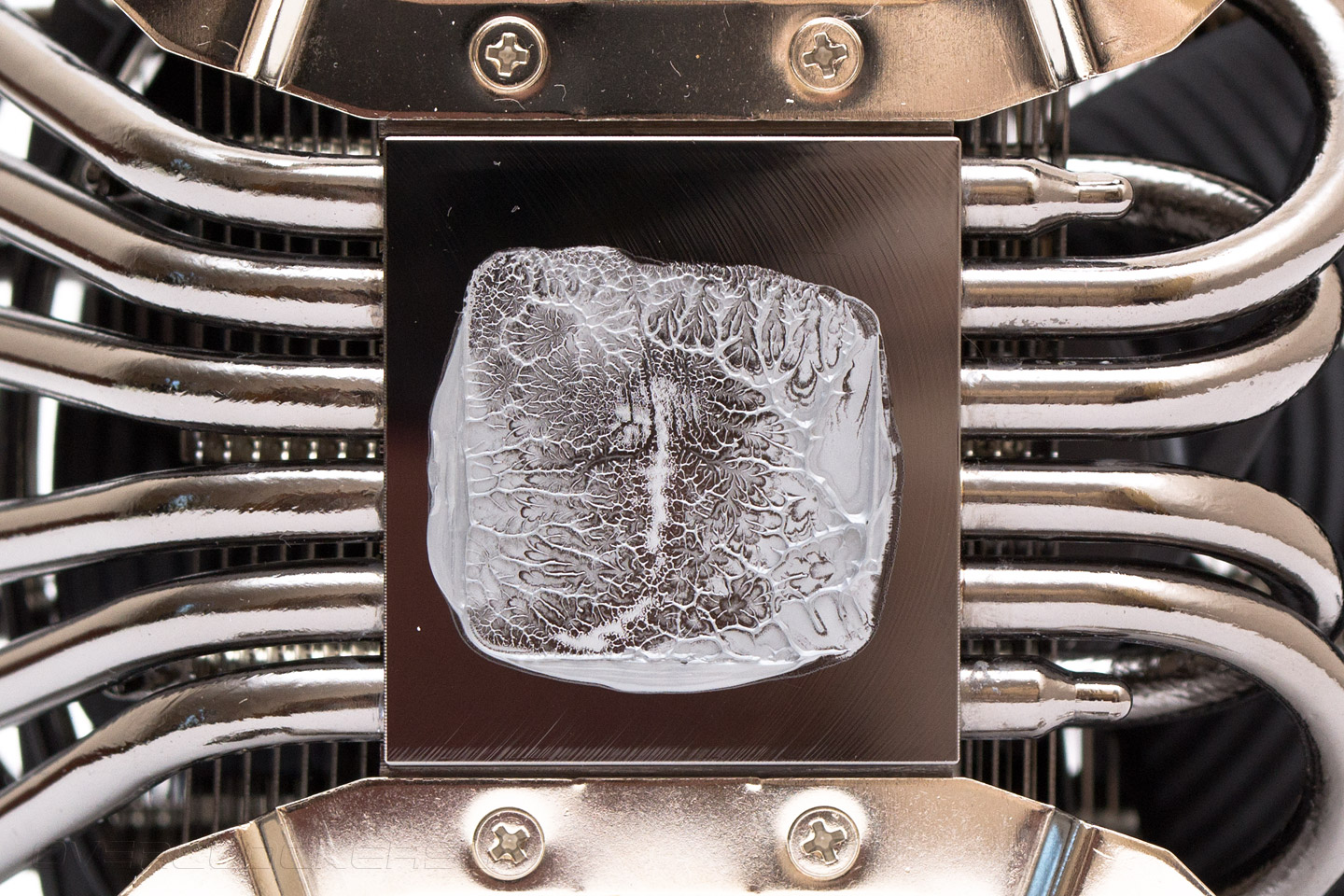

Отпечаток термоинтерфейса на подошве кулера свидетельствует о высокой силе прижима. Контакт получается очень хорошим, и лишь в одном уголке основание кулера слегка приподнято.
Технические характеристики
Эффективность отвода тепла кулером be quiet! Dark Rock TF сравнивалась с его основным конкурентом от компании Noctua, аналогичным по конструкции, форме и предназначению — Noctua NH-С14.
| Техническая характеристика | be quiet! Dark Rock TF | Noctua NH-С14 |
| Совместимость с процессорными разъемами | Intel LGA 775/1156/1155/1150/1366/2011/2011-3 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 163х140х105 | 166x140x105 |
| Размеры вентилятора (ДхШхВ), мм | 135х135х22 | 140х140х25 |
| Материал радиатора и конструкция | Полностью никелированная двухсекционная С-образная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь сплошное медное основание | Горизонтальный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных C-образно. Тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 673 | 700 |
| Количество пластин радиатора, шт. | 62 / 31 | 68 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 2 | 1,8 |
| Расчетная площадь радиатора, см² | ~7800 | ~7100 |
| Модель вентилятора | 2 x be quiet! BQ SIW3-13525-MF-PWM | 2 x Noctua NF-P14 |
| Скорость вращения вентилятора, об/мин | 400 ~ 1400 с ШИМ | 1200 |
| Воздушный поток, м³/ч | 114 | 110,3 |
| Уровень шума вентилятора, дБ(А) | 26,7 | 19,6 |
| Статическое давление, мм воды | 1,85 | 1,29 |
| Количество и тип подшипника вентилятора | Гидродинамический (Fluid Dynamic Bearing) | Гидродинамический с магнитной стабилизацией (SSO) |
| Время наработки на отказ вентилятора, час | 300 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,2 | 0,10 |
| Пиковое энергопотребление вентилятора, Вт | 2,4 | 1,2 |
| Дополнительные особенности | – | Понижающий обороты переходник |
| Средняя стоимость, $ | ~80 | ~76 |
Тестовый стенд
Для тестирования эффективности кулера be quiet! Dark Rock TF использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

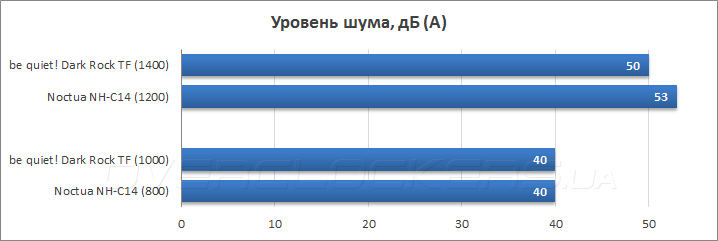

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В качестве точки отсчета для минимальных оборотов был взят условно-бесшумный порог в 40 дБ (А) — уровень шума практически не различимый из закрытого корпуса ПК. Вентиляторы NH-C14 продемонстрировали этот шум уже при скорости 800 об/мин, в то время как пропеллеры be quiet! пришлось раскручивать до 1000 об/мин, чтобы достичь желаемой отметки. На максимальных для каждой системы охлаждения скоростях разница тоже получилась небольшой. NH-C14 выдал 53 дБ (А) шума уже при 1200 об/мин, а Dark Rock TF так и не перешагнул 50 дБ (А), даже достигнув своих предельных 1400 об/мин.

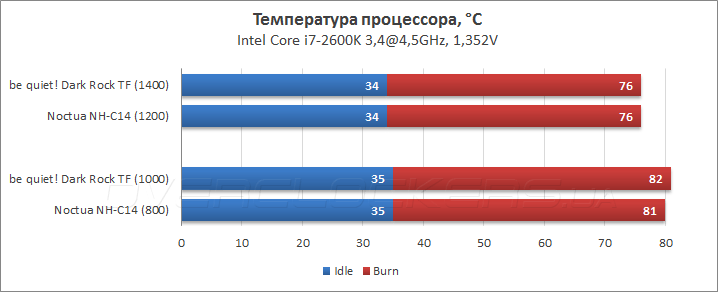

Посмотрим на график температур для каждого уровня шума.
Как показали испытания, кулера от be quiet! и Noctua очень близки между собой по эффективности. На низких скоростях Noctua отыгрывает один градус при одинаковом уровне шума за счет вентиляторов с чуть большим статическим давлением. На максимальных скоростях температура процессора с обеими системами охлаждения оказалась одинаковой. Но тут уже Dark Rock TF вырывается вперед по уровню шума, отыгрывая у оппонента 3 дБ (А), за счет пропеллеров, остающихся тихими даже при повышенных оборотах крыльчатки.
Выводы
be quiet! Dark Rock TF получился красивым и мощным кулером. Отдельно стоит отметить, что тут используются качественные и очень тихие вентиляторы, которые не имеют паразитных призвуков ШИМ-контроллера. Кулера более чем хватает для охлаждения даже сильно разогнанных современных процессоров. Но основное преимущество данного типа систем охлаждения перед башенными конструкциями состоит в постоянном обдуве и снижении температуры горячих зон материнской платы, перегрев которых может не только сделать разгон нестабильным, но и привести к выходу системы из строя. Производительность кулера от be quiet! находится на одинаковом уровне с основным конкурентом — Noctua NH-C14, единственным преимуществом которого можно считать более удобную систему крепления. Вентиляторы be quiet! работают в целом тише и приятнее на слух, но с выходом Noctua NH-C14S, оснащенной пропеллерами NF-A14, ситуация скорее всего выровняется и выбирать между двумя моделями конкурентов можно будет разве что исходя из собственных вкусовых предпочтений. Единственное что может вызвать нарекания, да и то не у всех, — не самая удобная система крепления радиатора Dark Rock TF к материнской плате.
be quiet! Dark Rock TF — это отличный выбор для тех, кто желает собрать систему уменьшенных габаритов, и не намерен отказываться от разгона своего процессора. Кулер является хорошей альтернативой лучшим башенным системам охлаждения в случае, если необходима усиленная вентиляция силовых цепей материнской платы.
