Последней моделью в нашем тестировании выступит кулер под названием Brocken.

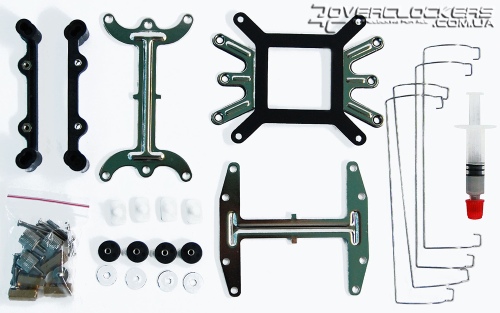

Набор аксессуаров у этого кулера следующий:
- универсальная пластина-бэкплейт;
- две прижимные крепежные пластины;
- стойки для установки крепления на LGA 1366;
- набор фиксирующих винтов, втулок и шайб;
- ключ-шестигранник;
- четыре силиконовые шпильки для вентилятора;
- четыре скобы для установки вентилятора;
- тюбик термопасты;
- инструкция.
Как и ранее рассмотренные модели Alpenfoehn, этот кулер есть в двух вариантах поставки — с наличием крепления под Socket LGA 1366 и без него. Естественно, что первая версия немного дороже.
Габариты кулера 125,5 х 104 х 157 мм при весе 929 грамм. Конструкция основана на четырех тепловых трубках диаметром 8 мм. Тепловые трубки снова полностью закрыты вверху, так что несколько верхних пластин из 51-ой, если они хорошо не пропаяны, не несут практической пользы. Пластины имеют изгиб по центру, что помогает увеличить площадь рассеивания без увеличения общих габаритов кулера. Но с другой стороны часть пластин, а именно каждая четвертая «укорочены» по ширине. Боковые грани пластин имеют волнистую поверхность с небольшими зубчиками, что характерно для кулеров Noctua. Кстати, с моделью NH-U12P наш Brocken роднят не только эти зубчики, есть у них что-то общее и в очертаниях.
Тепловые трубки немного смещены относительно друг друга. В центральной части пластин есть перфорированные прямоугольные отверстия.
Также небольшие перфорированные отверстия есть у пластин и около места соприкосновения с тепловыми трубками.
Трубки, согласно HDT-технологии, контактируют непосредственно с крышкой теплораспределителя процессора. Они уложены в тщательно подогнанные под их размер желобки. Качество обработки основания хорошее, оно ровное хоть и не отполированное до зеркального блеска.

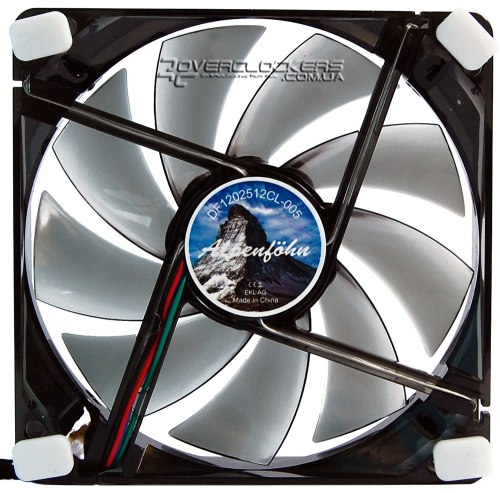

В комплекте с кулером идет PWM-управляемый вентилятор 120 мм с черной полупрозрачной крыльчаткой. На него уже надеты четыре силиконовые втулки-компенсаторы, гасящие вибрацию (еще четыре в комплекте для дополнительного вентилятора). Если вентиляторы остальных кулеров нашего тестирования имели почти идентичную конструкцию крыльчатки с 7 лопастями, то у данного вентилятора уже 9 изогнутых лопастей. Четыре провода вентилятора стянуты оплеткой, что хоть и мелочь, но свидетельствует о высоком статусе данной модели, если производитель позаботился даже о такой незначительной, вроде бы, детали.

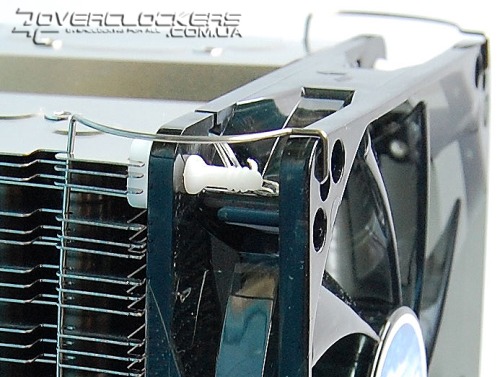

Вентилятор имеет заявленный диапазон рабочих частот от 850 до 1500 об/мин при уровне шума до 21,4 дБ и максимально создаваемом воздушном потоке в 102,43 m3/h. К кулеру крепится он металлическими скобами, которые цепляются за зубчики на радиаторе.
Система крепления кулера полностью аналогична таковой у Gletscherspalte. К бэкплейту прикручиваются четыре стойки, к которым уже прикручивается прижимная пластина, фиксирующая кулер. Разница в креплении под разные платформы состоит лишь в использовании различных отверстий на пластине и отдельных стоек с рамкой специально для Core i7. С лицевой стороны фиксация прижимной пластины осуществляется винтами с головкой под ключ-шестигранник. Крепление надежное, но на то чтобы все скрутить уходит довольно много времени.
С вентилятором кулер имеет следующий вид:

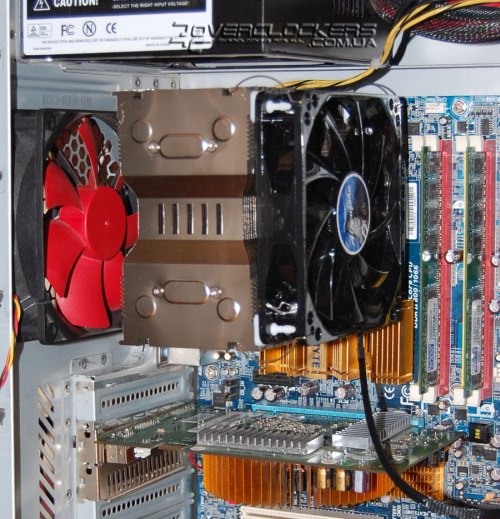

А внутри корпуса смотрится так:

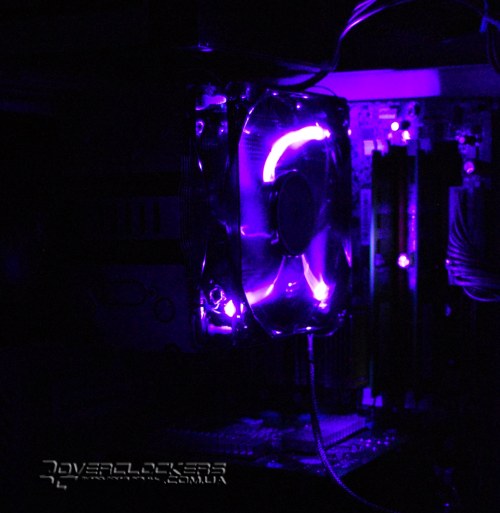

Вентилятор обладает мягкой сиреневой подсветкой. Она не режет глаз в темное время и придется по душе тем, кого отвлекают даже подсветка кнопок на мониторе и всякие подобные вещи.
