СВО в исполнении Cooler Master последний раз попадали к нам на тесты уже в далеком теперь 2013 году, и нельзя сказать, что они показали там впечатляющие результаты. Но с тех пор утекло много воды, да и ассортимент «водянок» компании «освежался» уже несколько раз. Потому есть надежда, что герой данного обзора — односекционная СВО с подсветкой MasterLiquid ML120R RGB, будет лучше предшественников. Давайте проверим это предположение.
Упаковка и комплект поставки
Упаковка продукта выполнена в фиолетовом и черном тонах, характерных для фирменного стиля дизайна Cooler Master. Вся нужная покупателю информация о внешнем виде, габаритах и технических характеристиках изделия есть на коробке.
Внутри мы видим традиционный для СВО лоток из прессованного картона. Большинство деталей упакованы в полиэтиленовые пакеты, кроме того тут есть два мешочка с силиконом для поглощения влаги.
Деталей в комплекте много. Условно их можно поделить на две части. Первая нужна для установки системы охлаждения. А вторая — для подключения и управления подсветкой. Начнем с первого комплекта. Тут есть:
- инструкция по монтажу;
- листок с информацией об условиях гарантии;
- четыре пластиковые подставки под крепежные лапы;
- две крепежные лапы для сокетов Intel LGA 775/115x/1366/2011;
- четыре мелких винтика для крепежных лап;
- пластиковая усилительная пластина для сокетов Intel LGA 775/115x/1366;
- четыре винтовые стойки для сокетов семейства Intel LGA 2011;
- две крепежные лапы водоблока с проушинами и затяжными гайками с накатанной головкой для сокетов AMD под стандартную рамку;
- четыре пластиковых фиксатора;
- четыре винтовые шпильки;
- четыре гайки с накатанной головкой под плоскую отвертку;
- четыре мелких винта для монтажа радиатора;
- восемь длинных винтов с накатанной головкой для крепления вентиляторов;
- шприц с термопастой;
- провод разветвитель «один в три» разъема ARGB;
- разветвитель четырехконтактного разъема питания вентилятора «один на два».
Во второй комплект, предназначенный для обеспечения работы подсветки, входят:
- ARGB-контроллер;
- кабель для подключения к разъему 12VGRB, четыре контакта;
- кабель для подключения к разъему ARGB, три контакта;
- провод для подключения к разъему Reset на материнской плате;
- провод для мониторинга скорости вентиляторов (нужен для определенного типа эффектов);
- провод для подключения разъема Reset от корпуса;
- переходник с колодки USB 2.0 на стандартный USB разъем типа А;
- четыре двухсторонних колодки под разъем ARGB, на три контакта;
- одна двухсторонняя колодка под разъем 12VGRB, на четыре контакта;
- кабель подключения контроллера Micro USB на обычный USB типа А.
Внешний вид
Первое, что бросается в глаза при виде MasterLiquid ML120R RGB, после извлечения из коробки, это радиатор. Он стал более солидным, квадратным, можно даже сказать литым, поскольку на нем не видно внешних заклепок. Если бы на радиаторе сбоку не было логотипа Cooler Master, я бы подумал, что это изделие от Corsair. Его габариты составляют 157х120 мм. На верхнем коллекторе сбоку есть гарантийная наклейка. За ней, с большой вероятностью, скрывается пробка для дозаправки контура. Наверное, компания отказывается от гарантийных обязательств, таким образом, в случае, если покупатели решат самостоятельно поменять хладагент. Массивные и довольно упругие шланги в нейлоновой оплетке имеют внешний диаметр в 14 мм, и обжаты с помощью термоусадок в местах крепления на фиттинги. Их длина составляет 370 мм.
Радиатор сделан из алюминия, имеет два набора крепежных отверстий для 120-мм вентиляторов, с обеих сторон. Ребра радиатора ленточного типа имеют плотность в 20 FPI (пластин на дюйм). Каналов, через которые прокачивается хладагент, тут насчитывается 14 штук. Суммарная площадь рассеивания тепла составляет около 3200 см2. Вес снаряженной системы без вентиляторов — 716 грамм.
Толщина коллектора со стороны шлангов составляет 22 мм. Противоположный коллектор имеет толщину в 14 мм.
Толщина самого радиатора вполне стандартная, 27 мм. Однако после установки вентиляторов и их винтов с крупными шляпками, он станет заметно толще.
Основная часть корпуса помпы изготовлена из дымчатого глянцевого пластика. Высота устройства — 53 мм, ширина и длина с учетом фитингов — 72 и 86 мм соответственно. С четырех сторон торчат проушины, к которым привинчиваются крепежные лапы. Провода заходят в водоблок слева, а шланги справа.
Верхняя крышка водоблока сделана из матового пластика, на нее нанесен подсвечиваемый логотип CM в виде шестиугольника. Остальные светодиоды расположены в углублении по периметру круга. Шнур питания помпы трехконтактный, кабель ARGB-подсветки тоже. Оба имеют длину в 310 мм и лишены оплетки.
Шланги заходят в водоблок сбоку, через Г-образные фитинги, расположенные на удалении друг от друга, что позволяет поворачивать их на довольно широкий угол. Благодаря этому расширяется возможный набор вариантов установки радиатора относительно процессора.
Для встроенной помпы не указан тип используемого подшипника, зато упоминается, что ее срок наработки на отказ составляет примерно 70000 часов. Но, что более важно, тут используется трехфазный электрический двигатель, приблизительно такой же, как в серии вентиляторов bequiet! Silent Wings. При постоянной скорости в 2300 об/мин, помпа остается очень тихой, не более 36 дБ (А), без паразитных призвуков. Ее жужжание можно услышать, только если поднести ухо вплотную. Основание медное, шлифованное, имеет достаточный размер для полного покрытия крышки любого из поддерживаемых типов процессоров. Держится оно на 10 винтах, восемь из которых имеют треугольную форму и еще две «секретки» — хитрую плоскую, с половиной шляпки, позволяющую производить поворот отверткой только в направлении закручивания. Другими словами, самостоятельно разобрать это никак не получится при всем желании.
Вентиляторы в этой системе тоже весьма неплохие. Производитель учел, что при небольшой площади радиатора критически важен объем прокачиваемого воздуха. Потому имеем в комплекте сразу два пропеллера серии MasterFan 120AB, представляющие собой компромисс между уровнем давления и потока. Типоразмер 120х120х25 мм, рамка круглая с крепежными ушками, на которых наклеены резиновые демпферы. Лопасти прозрачные, сильно искривленные, в количестве девяти штук. Тип подшипника снова не указан, но заявлен очень большой срок наработки на отказ в 160 тысяч часов. Более интересно, что заявлено и использование продвинутой микросхемы ШИМ-контроллера, позволяющей убрать паразитные призвуки. И на практике это действительно работает, вентилятор не воспроизводит раздражающего слух диапазона частот. Диапазон скоростей составляет от 650 до 2000 об/мин, при уровне шума от 37 до 61 дБ (А). Восемь диодов ARGB-подсветки встроены по периметру статора. Адресная подсветка позволяет управлять ими раздельно, создавая интересные сочетания световых эффектов. Оба шнура от пропеллера — четырехконтактный разъем и стандартный трехконтактный разъем ARGB заключены в оплетку и имеют длину в 300 мм.
Но больше всего умиляет то, что винты, которыми вентиляторы прикручиваются к радиатору, имеют накатанную головку. Смонтировать радиатор в корпус можно без использования отвертки и это приятная забота о пользователе, которая, к тому же, лично мне встречается впервые среди всех СВО, что побывали у нас на обзоре.
Единственный минус такого решения с винтами — лишние 5 мм к толщине системы в сборе, но маловероятно, что это кому-то создаст неудобства.
Поскольку и водоблок, и вентиляторы оснащены диодами с ARGB-подсветкой, для управления ею в комплекте предусмотрен специальный и довольно продвинутый пульт. На его внешней стороне есть четыре кнопки. Первая, обозначенная кружком, переключает световые эффекты. Вторая, с квадратом, переключает режимы управления — ARGB (каждый диод индивидуально) либо RGB (все диоды одновременно). Кнопка со стрелками направленными вверх и вниз меняет цвет, а кнопка со стрелками в стороны изменяет скорость воспроизведения текущего эффекта.
Разъемов на пульте много. Снизу находится по одном входу ARGB и 12VGRB, позволяющим осуществлять управление с материнской платы ее родным ПО. Между ними — USB-разъем, через который можно управлять пультом уже посредством ПО от Cooler Master. На левой стороне расположен один выход для подключения 12VGRB-устройств и четыре двухконтактных порта. Два из них служат для подключения кнопки Reset (короткое нажатие переключает световые эффекты, длинное производит сброс системы), еще один — для синхронизации вращения вентиляторов с эффектами, и еще есть один резервный сервисный разъем. Сверху есть вход для питания SATA Power, а на правой грани находится четыре выхода для подключения ARGB-устройств. В зависимости от выбранного режима управления на пульте светятся белые лампочки, обозначая подходящие для использования порты.
Перейдем к установке СВО и тестированию её эффективности.
Установка

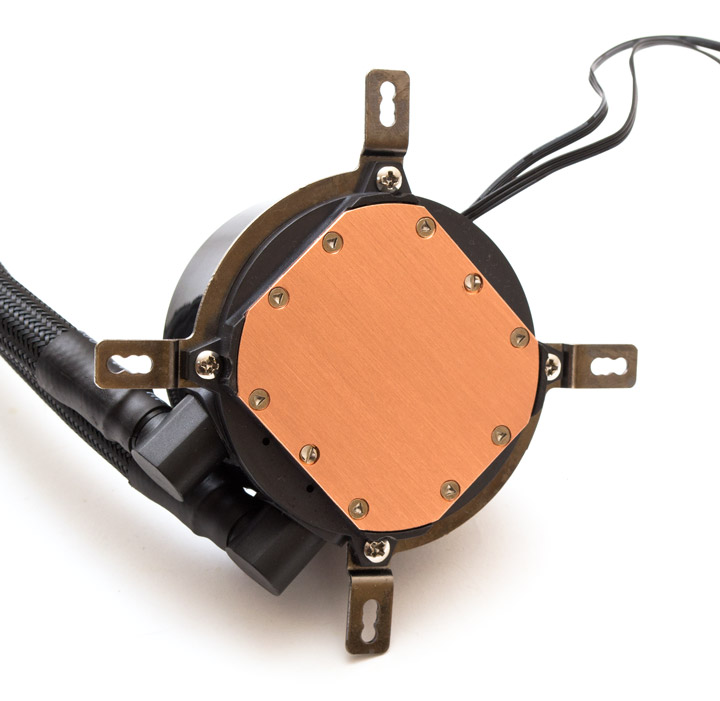

Процесс монтажа MasterLiquid ML120R RGB выглядит просто и продумано, особенно на сокетах Intel LGA2011 и AMD. Для начала одеваем на водоблок крепежные лапы подходящего типа, прикручивая их четырьмя винтами снизу. Планки становятся в специальные пазы, потому особо примеряться в процессе не нужно.

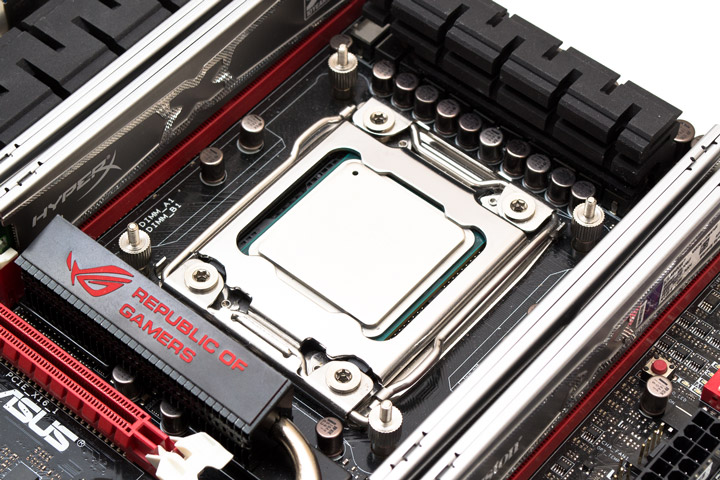

Затем навинчиваем четыре металлические стойки на соответствующие отверстия сокета и наносим термопасту.

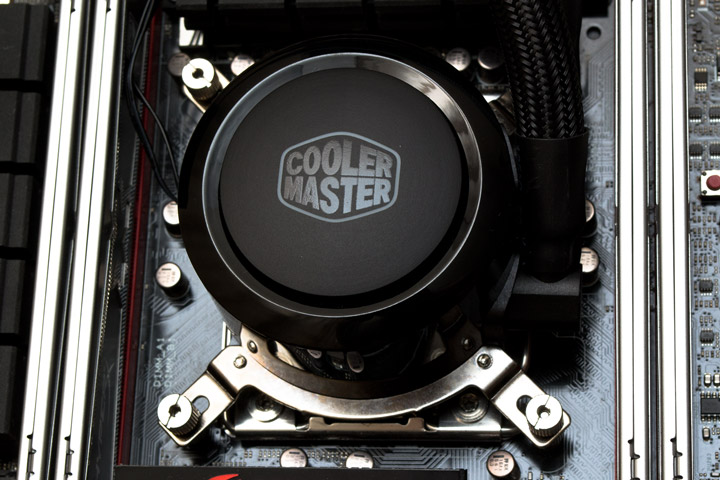

Ставим водоблок на место и прикручиваем его четырьмя гайками, сначала вручную, потом производим затяжку плоской отверткой. Подключаем все необходимые разъемы питания и подсветку.

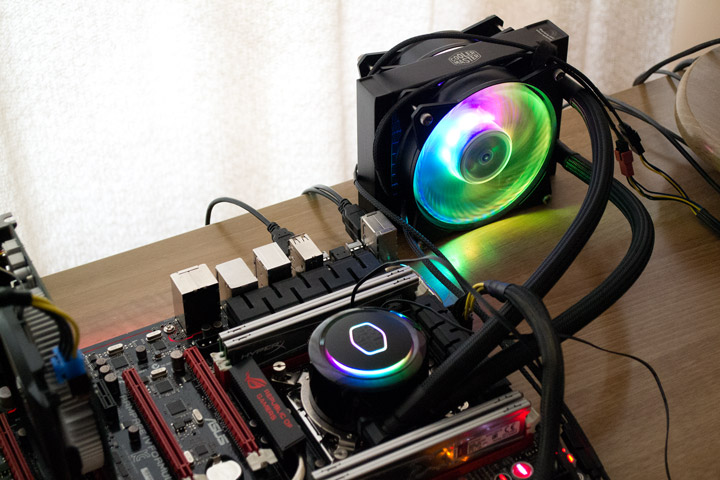

Светится все красиво и впечатляюще, хоть в СВО, с моей точки зрения, это и не главное.

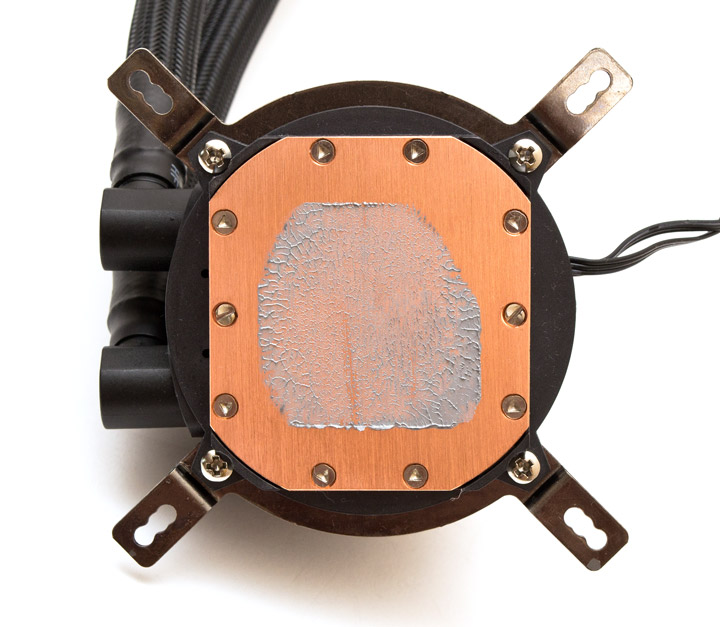

Подошва очень ровная, что обеспечивает равномерный прижим и отличный отпечаток. Закругленные уголки в данном случае — это особенности геометрии крышки стендового процессора.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения Cooler Master MasterLiquid ML120R RGB сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S с двумя вентиляторами, и с героем из нашего прошлого обзора — Aerocool P7-L240.
| Техническая характеристика | Cooler Master MasterLiquid ML120R RGB | Aerocool P7-L240 | Noctua NH-D15S |
|---|---|---|---|
| Страница продукта | coolermaster.com | aerocool.com.tw | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366, Intel LGA 2011/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 775/115x/1366, Intel LGA 2011/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 1156/1155/1150/1151, Intel LGA 2011-0/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 157x120x27 | 275x120x27 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 2 шт, 120х120х25 | 2 шт, 120х120х25 | 150х140х25 |
| Материал радиатора и конструкция | Алюминиевый водяной радиатор с ребрами ленточного типа | Алюминиевый водяной радиатор с ребрами ленточного типа | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 716 | 926 | 980 |
| Количество пластин радиатора, шт. | 95 | 170 | 45 / 45 |
| Толщина пластин, мм | 0,2 | 0,15 | 0,5 |
| Межреберное расстояние, мм | 1,4 | 2 | 2 |
| Расчетная площадь радиатора, см2 | ~3 200 | ~6 000 | ~12 660 |
| Размер водоблока, (ДхШхВ), мм | 84x72x53 | 81x95x62 | – |
| Материал водоблока | Глянцевый пластиковый корпус с медным основанием и полупрозрачной крышкой | Акриловый прозрачный корпус с медным основанием и металлической накладкой | – |
| Скорость помпы при 12В, об/мин | 2300 | 2500 | – |
| Пиковое энергопотребление помпы, Вт: | – | 8,4 | – |
| Модель вентилятора | MasterFan 120 AB | Aerocool AV12025 | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 650 ~ 2000 с ШИМ | 600 ~ 1800 с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м3/ч | 113 | 50,7 ~ 122 | 140,2 |
| Уровень шума вентилятора, дБ (А) | 6 ~ 30 | 10,5 ~ 31,8 | 24,6 |
| Статическое давление, мм воды | 2,34 | 0,59 ~ 1,34 | – |
| Количество и тип подшипника вентилятора | – | Гидравлический подшипник (Hydraulic Bearing) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 160 000 | 60 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,54 | 0,16 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 6,48 | 1,92 | 1,56 |
| Дополнительные особенности | Адресная RGB подсветка водоблока и вентиляторов (ARGB) с пультом управления в комплекте | Прозрачный водоблок и вентилятор оснащены RGB подсветкой. В водоблок встроен резервуар и пробка для замены жидкости | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | ~100 | ~150 | ~100 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения Cooler Master MasterLiquid ML120R RGB использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 30 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении, без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

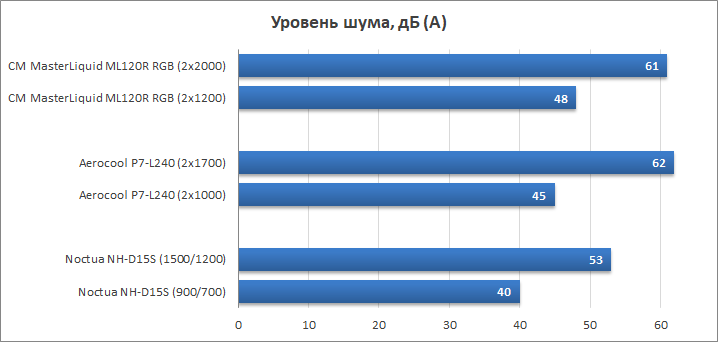

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Cooler Master MasterLiquid ML120R RGB был проведен сначала тест на максимальных оборотах, после которого мы подобрали минимально возможную для прохождения теста скорость вентиляторов. Для Noctua NH-D15S приведены показатели на максимальной доступной для нее скорости, и на 900 об/мин, при уровне шума в 40 дБ (А), который не будет слышен из закрытого корпуса. Чтобы уравнять шансы, австрийскому суперкулеру спереди был добавлен один вентилятор Noctua NF-A15 PWM с диапазоном скоростей в 1200 и 700 об/мин соответственно. Для Aerocool P7-L240 были использованы настройки из прошлых тестов при максимальных оборотах помпы.

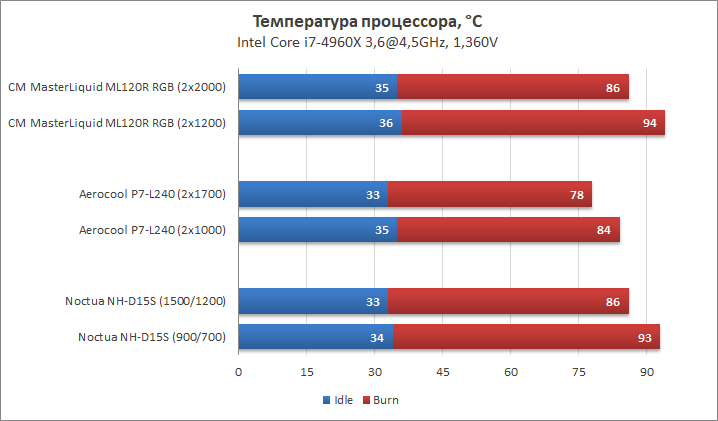

Посмотрим на график температур для каждого уровня шума.
Как видно из результатов тестов, MasterLiquid ML120R RGB способен на максимальных оборотах удерживать в 9 градусах от перегрева процессор с тепловым пакетом в 150 ватт при комнатной температуре в 30 градусов Цельсия. Для односекционного радиатора этот результат выглядит очень убедительно, и свидетельствует о том, что данное СВО справится с любым из поддерживаемых по разъему процессоров даже в разгоне. Noctua NH-D15S демонстрирует приблизительно такие же результаты, но при гораздо меньшем уровне шума. Двухсекционная «водянка» Aerocool P7-L240 справляется с задачей заметно лучше, на 8–10 градусов, в зависимости от режима работы, что в целом и неудивительно, однако по уровню шума она мало отличается от героя данного обзора.
Выводы
Cooler Master MasterLiquid ML120R RGB — это односекционная СВО нового поколения, которая получила заметные улучшения, в сравнении с ранними системами. Несмотря на компактный размер радиатора, мощности этого устройства достаточно с запасом для охлаждения наиболее горячих процессоров. Немаловажно и то, что вентиляторы и трехфазная помпа с двухкамерным водоблоком сделаны качественно и способны работать в полностью бесшумном режиме. Внешний дизайн радиатора, шлангов и помпы стал намного более интересным. Система крепления самого устройства и вентиляторов упрощены настолько, насколько это возможно, благодаря чему монтаж, обслуживание, чистка или замена вентиляторов осуществляется предельно просто. Дополняется все это продвинутой системой адресной RGB-подсветки вентиляторов и помпы, с собственным пультом управления и программным обеспечением.
Существенных недостатков MasterLiquid ML120R RGB не имеет. Единственное, что хотелось бы увидеть тут — это возможность легкой дозаправки контура и замены хладагента, без потери гарантии.
Cooler Master MasterLiquid ML120R RGB может быть рекомендован к установке в системы, где по тем, или иным причинам, нет возможности поставить полноценный башенный кулер. В случае, если можно поставить двухсекционную СВО, стоит предпочесть ее, ведь она будет более производительной и тихой. Кроме того, приобретение и использование подобных 120-мм радиаторов вполне оправдано и при желании улучшить охлаждение видеокарты, за счет более свободной циркуляции воздуха внутри корпуса.
