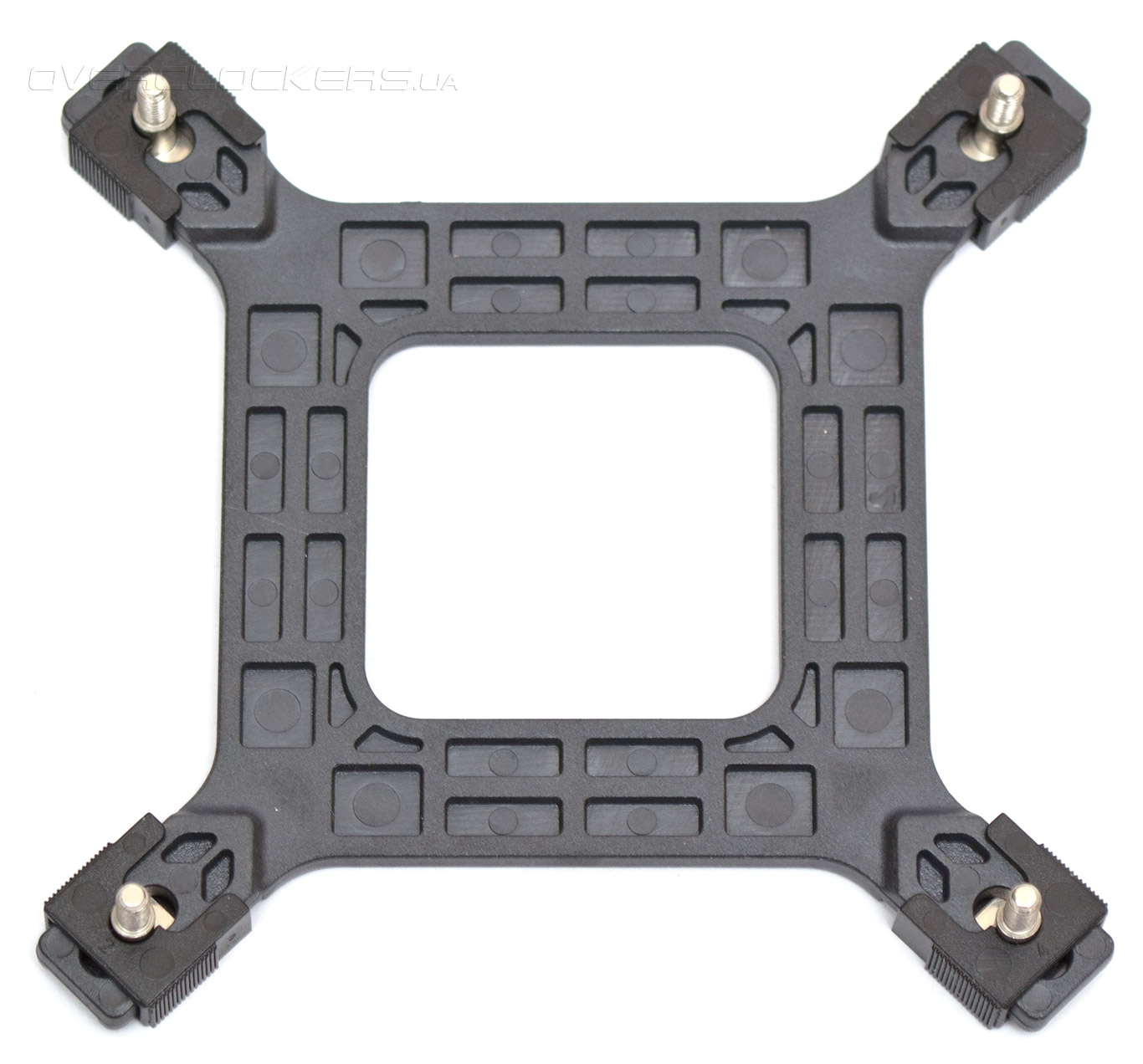

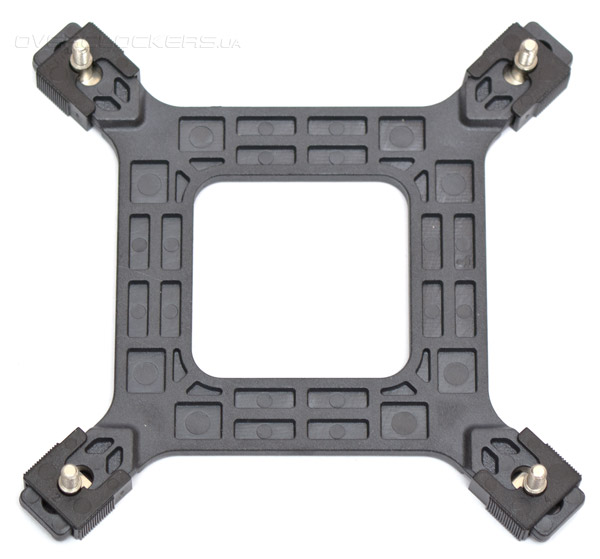

Cooler Master Seidon 120M можно смонтировать на все актуальные процессорные платформы. Мы рассмотрим установку на примере сокета Intel LGA1155, поскольку принципиальных отличий от других процессорных разъемов в порядке действий нет. Сборка начинается с установки шпилек на усилительной пластине в нужное «среднее» положение.

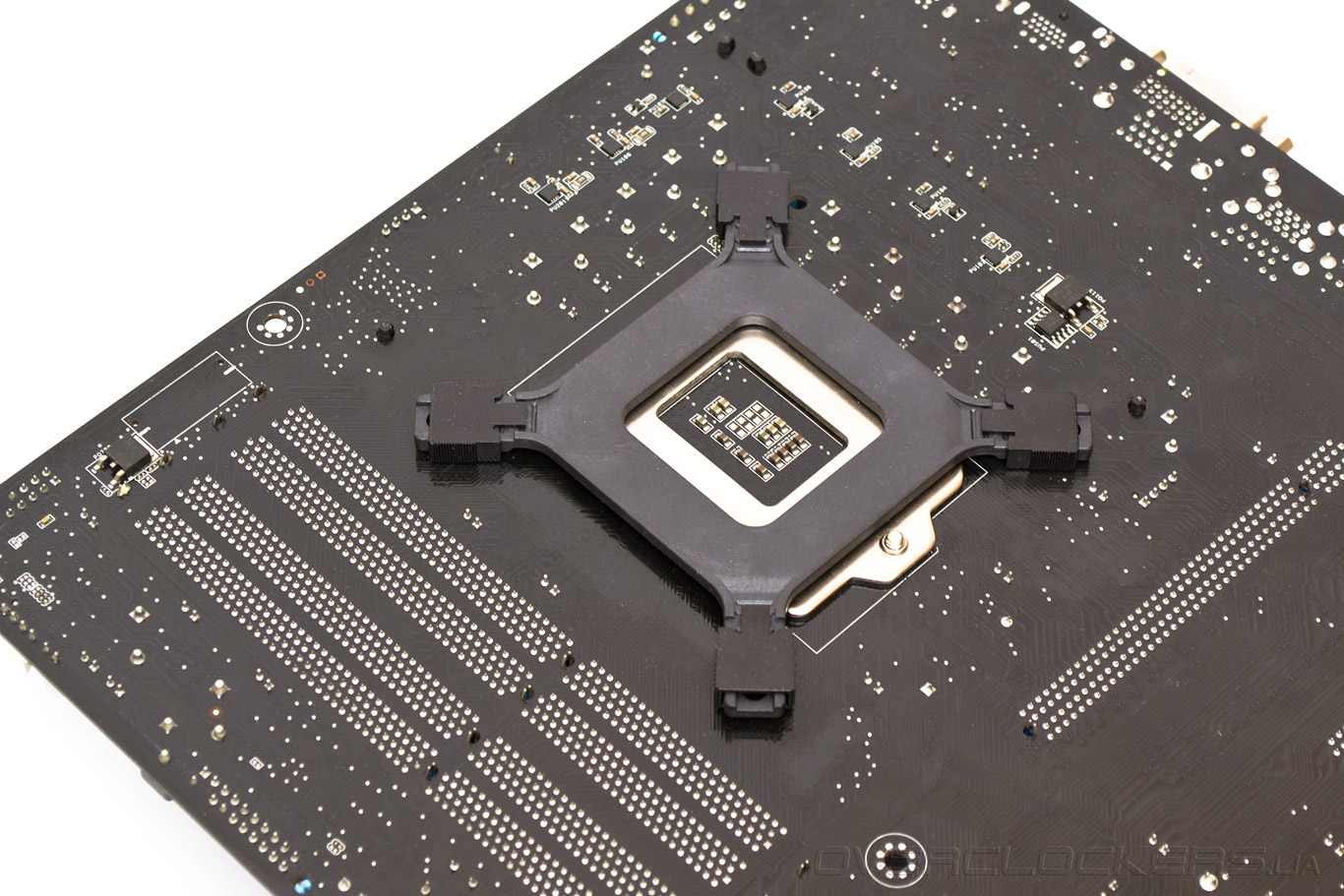

Потом следует вставить усилительную пластину в соответствующие отверстия на тыльной стороне материнской платы.

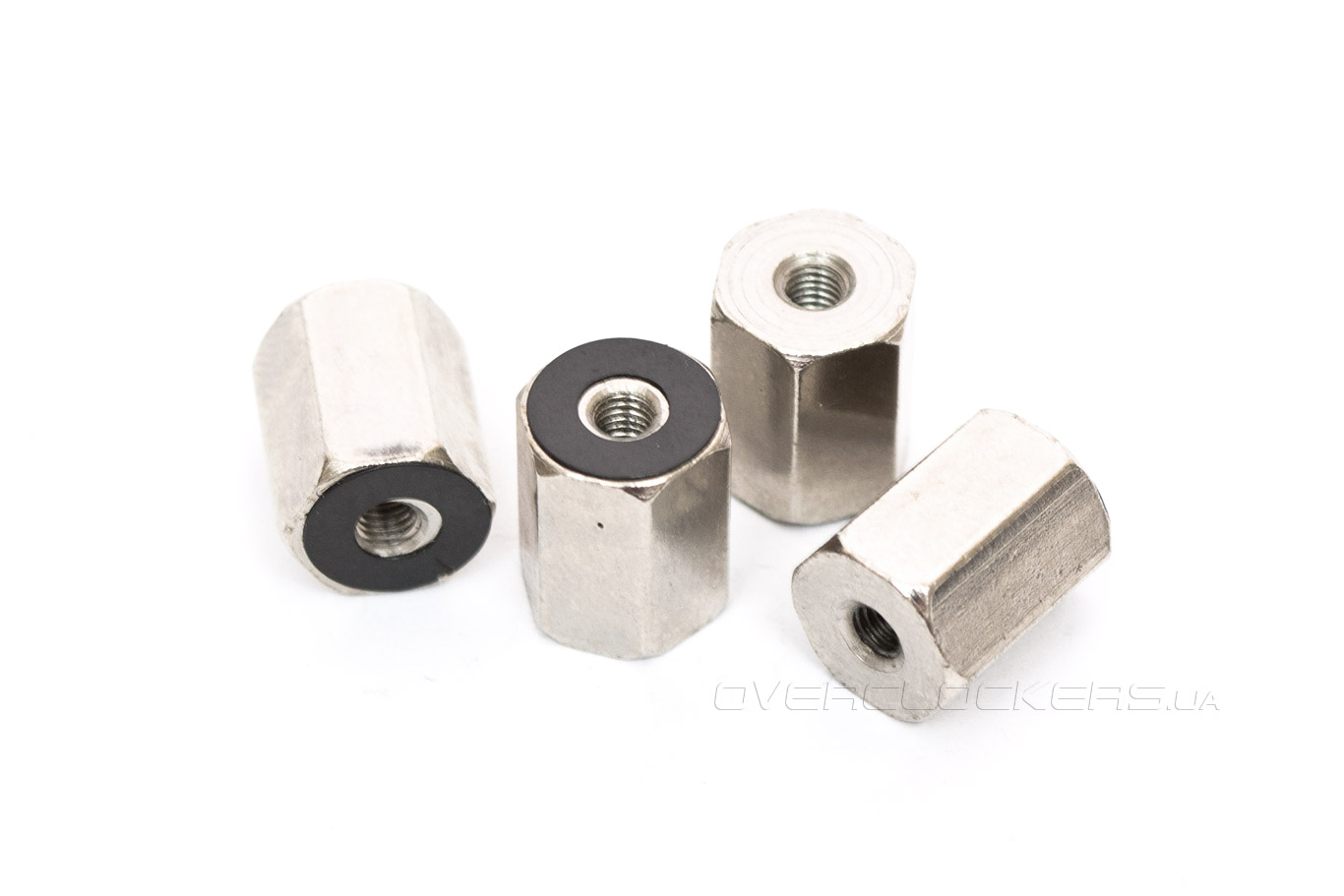

Далее нам понадобятся четыре стойки, с электроизоляционными наклейками. Отметим, что эти наклейки крайне липкие и после продолжительного использования отделить их от материнской платы может быть сложно. Поэтому, рекомендуем счистить клейкий слой заранее.

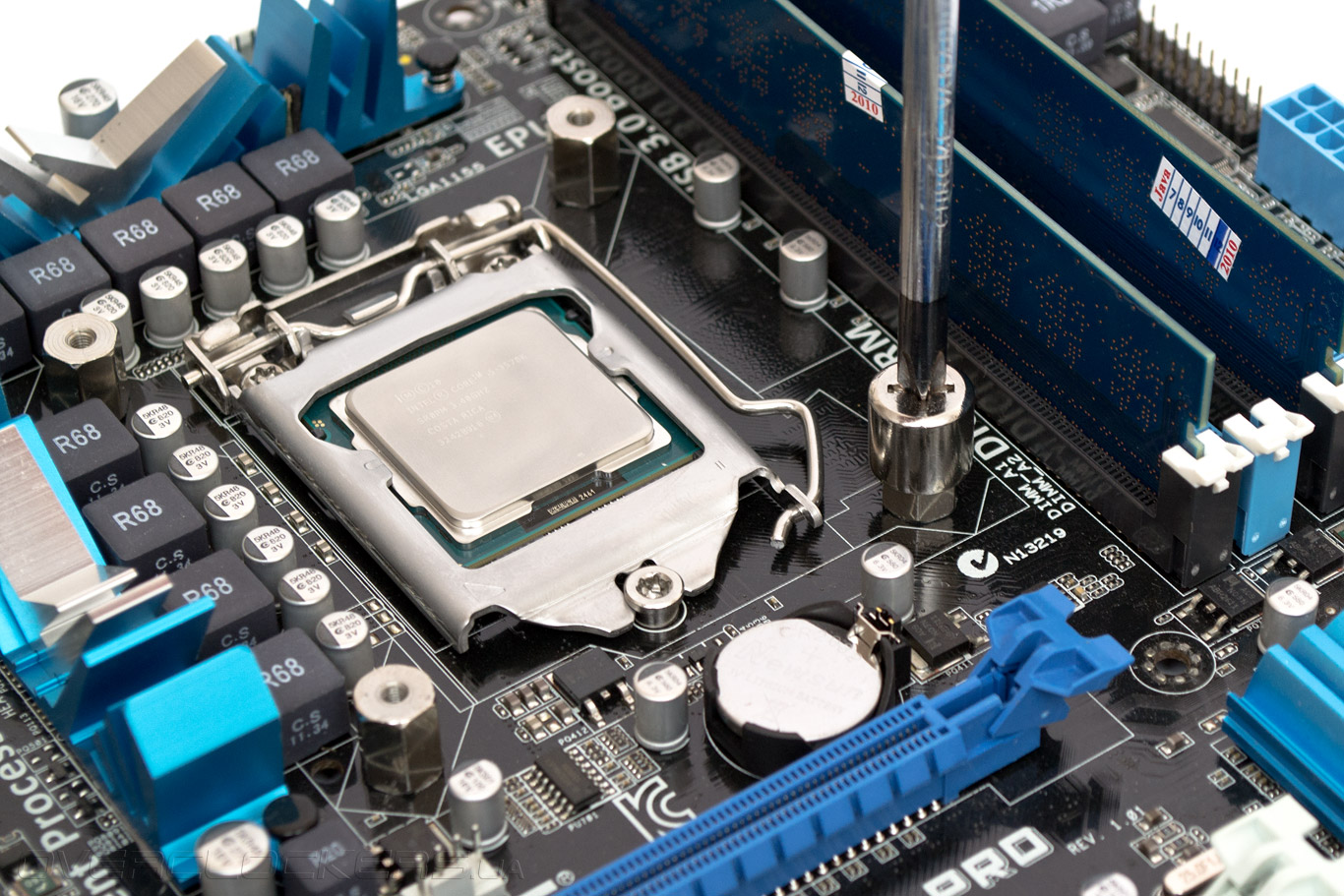

Навинчиваем стойки на шпильки усилительной пластины. Удобнее всего это делать с использованием комплектного шестигранного переходника под отвертку.

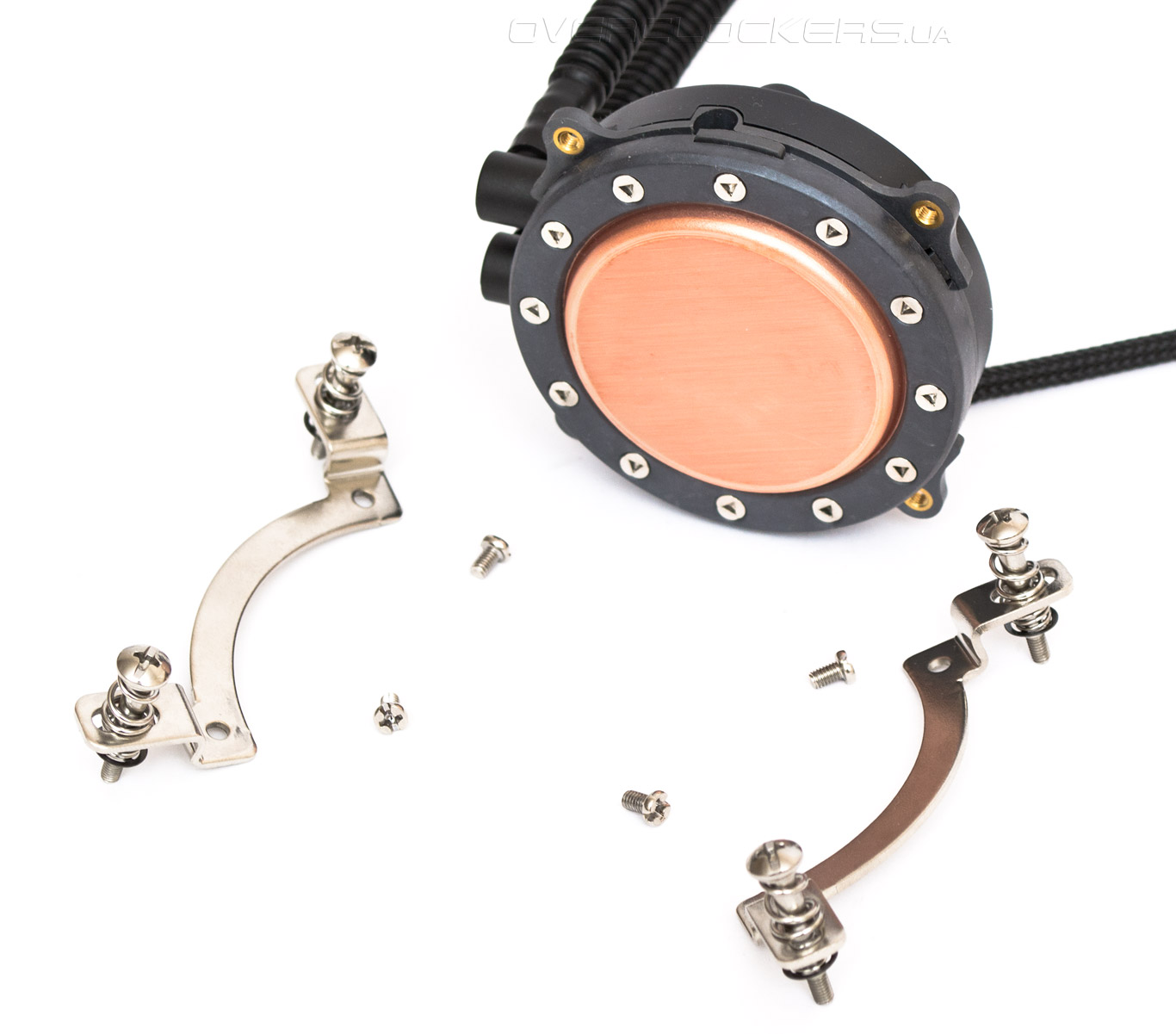

Теперь перейдем к сборке крепежа водоблока. Нам понадобятся детали, показанные на фотографии:

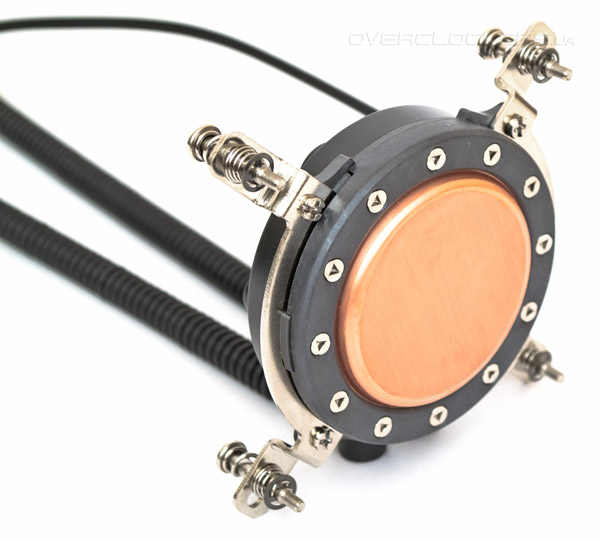

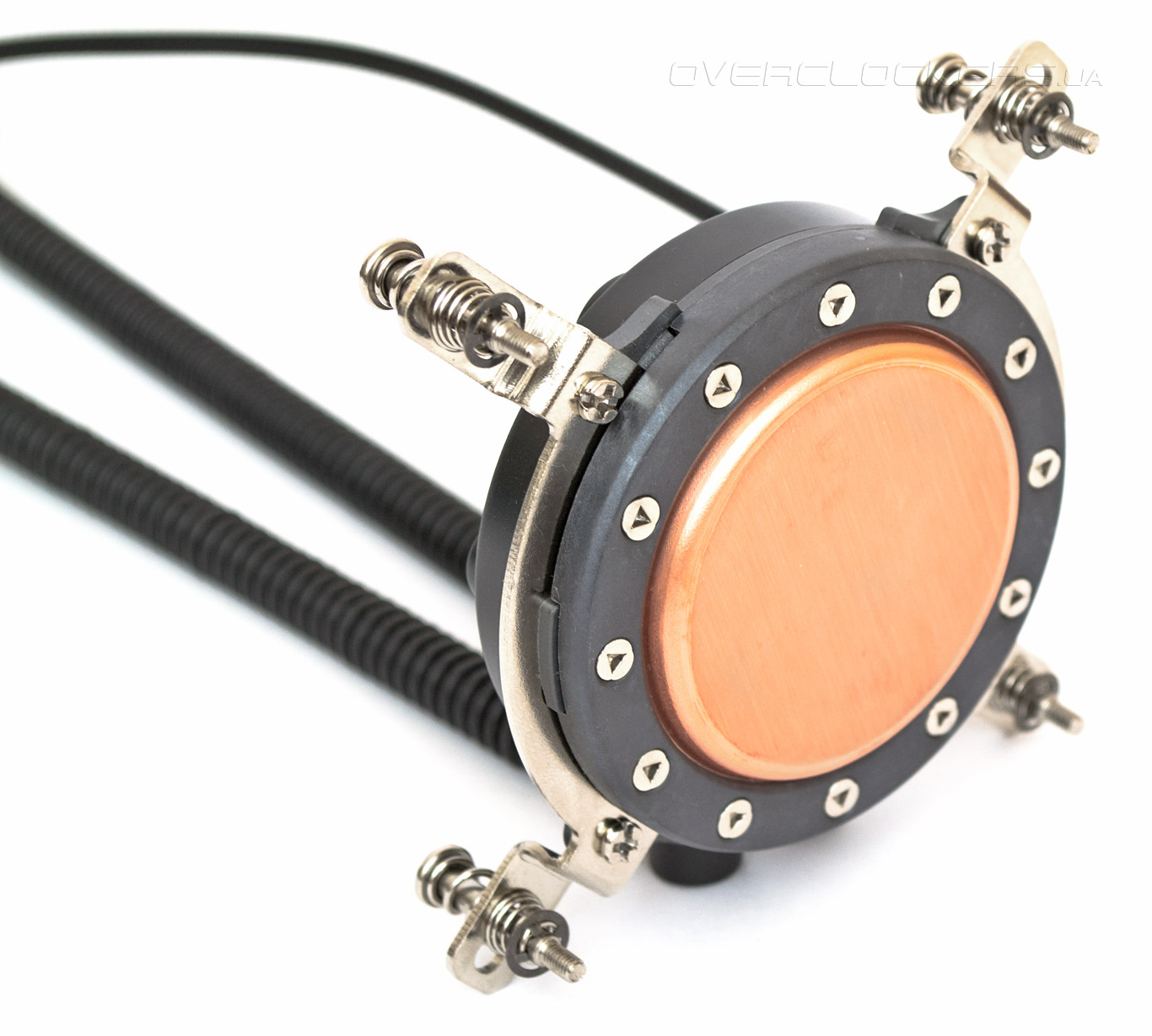

Вставляем лапы в боковые канавки на блоке и фиксируем каждую двумя винтами.

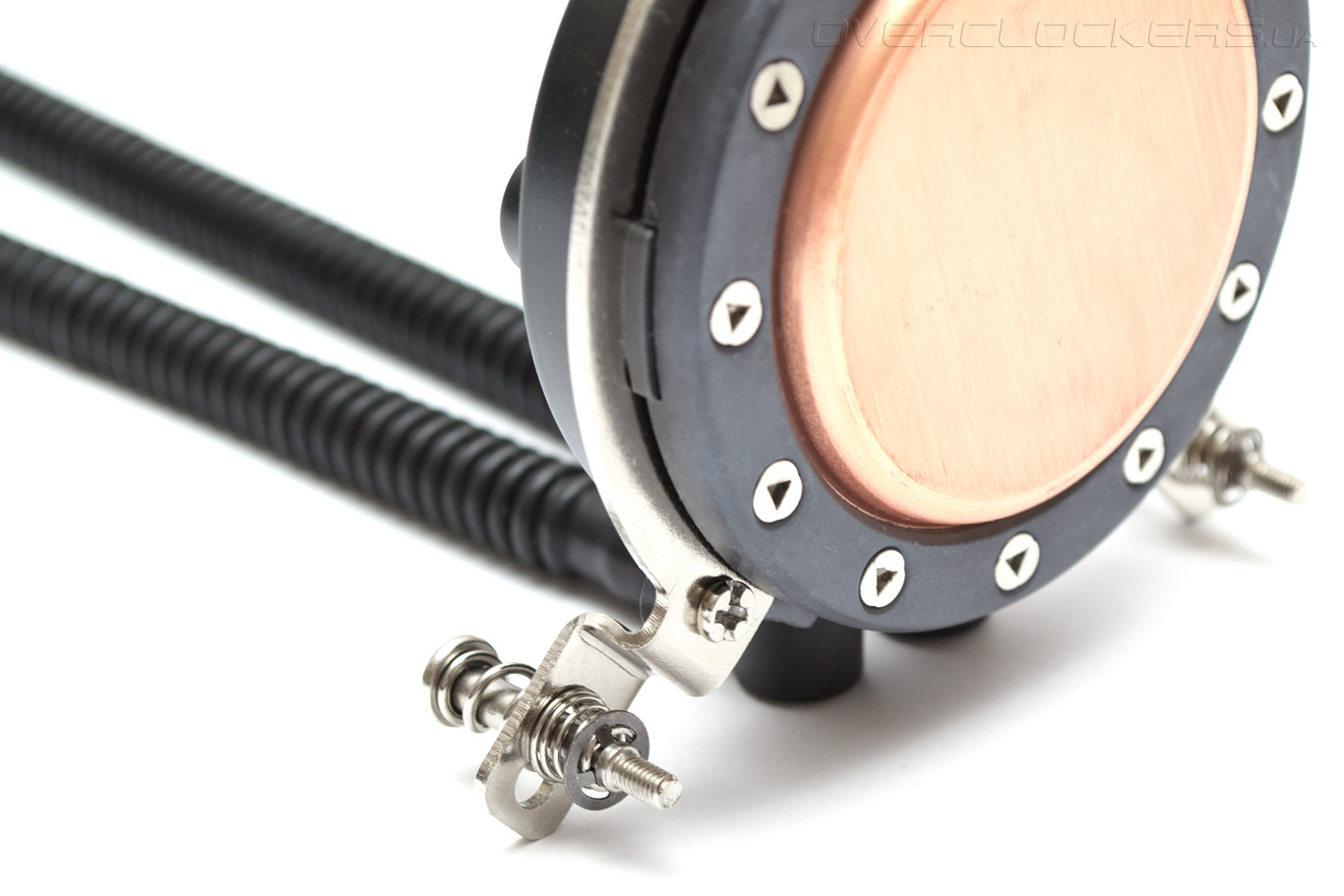

Длинные подпружиненные винты приподнимаем и перетягиваем в нужное «среднее» положение.
Перед установкой водоблока на процессор, желательно закрепить радиатор на корпусе ПК и удостовериться, что длины и выворота шлангов хватает, чтобы дотянуться до процессорного разъема.

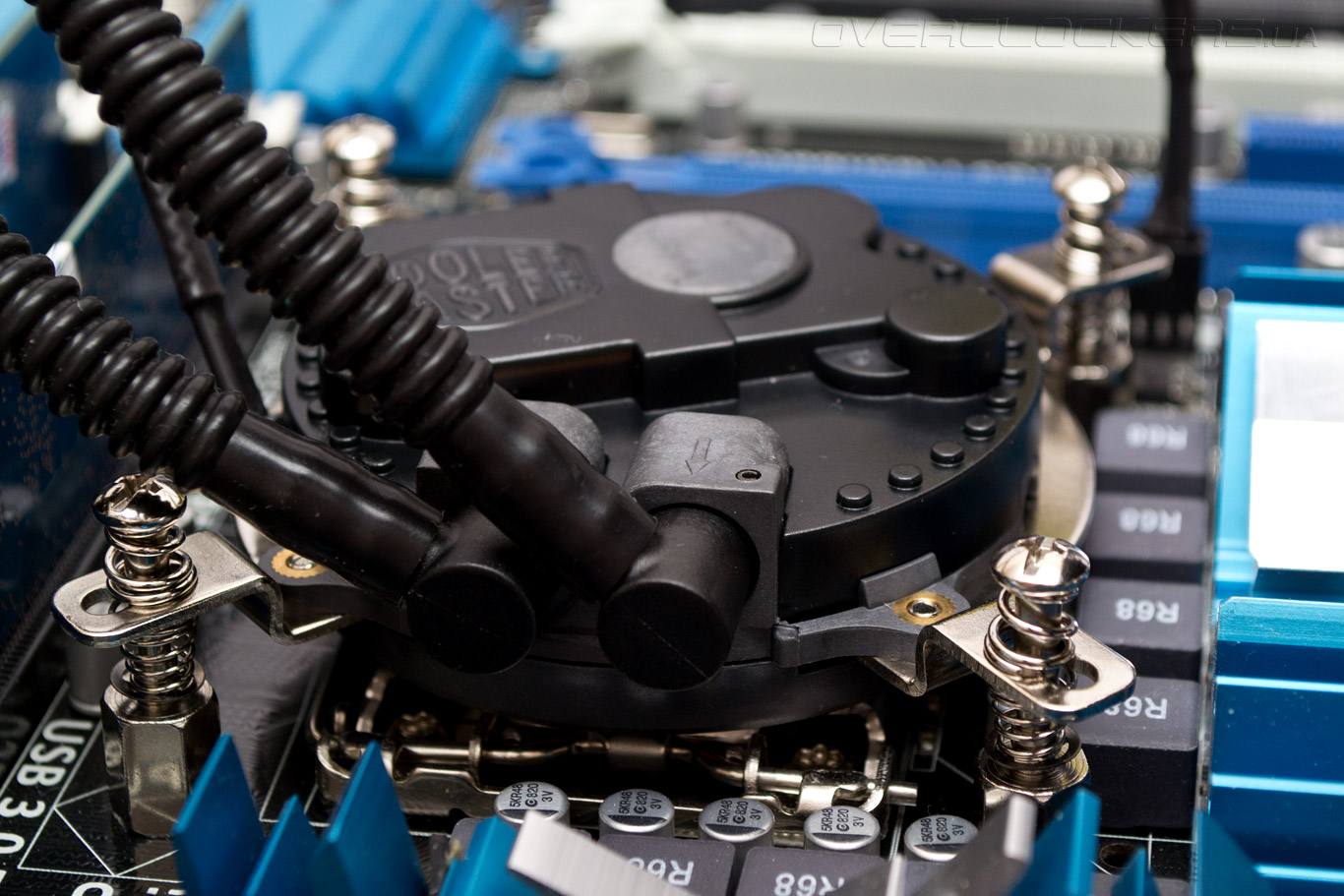

Осталось лишь нанести термоинтерфейс, опустить блок на место и последовательно затянуть крепежные винты. Во избежание перекоса рекомендуем затягивать их по очереди, по несколько оборотов каждый. Удобнее всего это делать отверткой с плоским жалом. И не забудьте подключить питание помпы к свободному разъему на материнской плате.

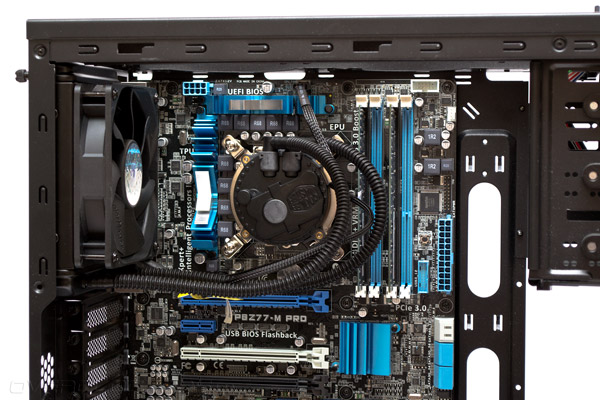

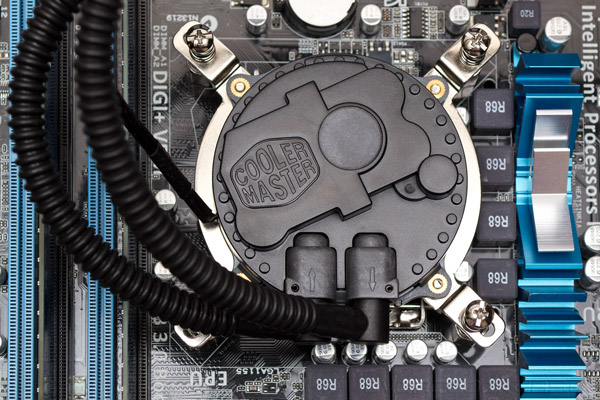

На финальной стадии устанавливается и подключается к питанию вентилятор. При работе помпы на водоблоке горит синий светодиод. В сборе система охлаждения выглядит следующим образом.

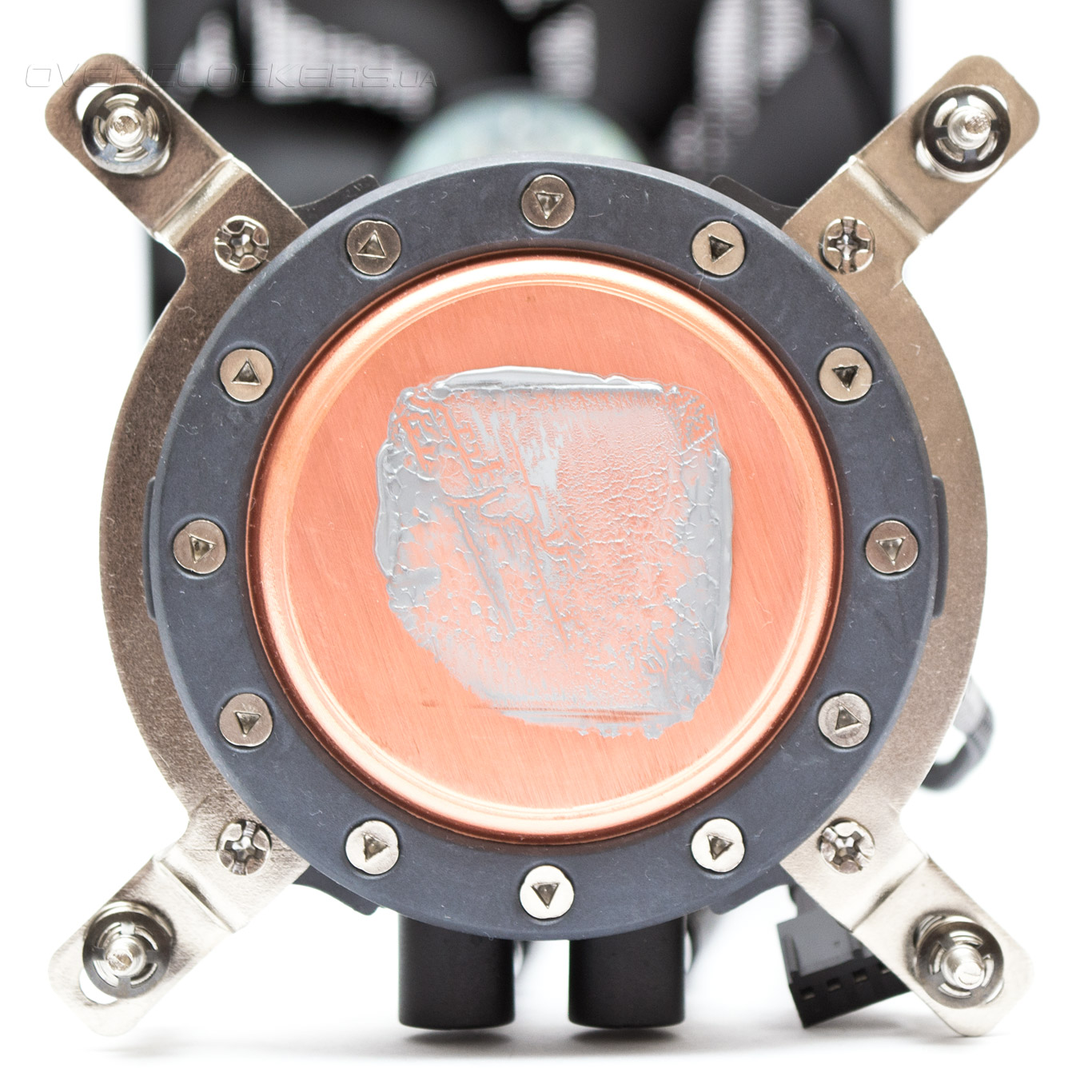

Отпечаток на основании выглядит не очень хорошо, но достаточный для нормального теплообмена контакт присутствует. В смазанном уголке внизу слева виновата не очень ровная крышка тестового процессора.
Технические характеристики
Как и было обещано в начале обзора, мы сравним эффективность Cooler Master Seidon 120M с конкурентным решением на базе Asetek. В этот раз оппонентом выступит уже протестированная нами раннее компактная СВО Zalman CNPS20LQ. В качестве эталонных образцов среди представителей систем воздушного охлаждения мы избрали Noctua NH-D14 и Zalman CNPS10X Performa.
| Техническая характеристика | Cooler Master Seidon 120M | Zalman CNPS20LQ | Noctua NH-D14 | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | LGA 775/1156/1155/1150/1366/2011 AM2(+)/AM3(+)/FM1/FM2 |
LGA 775/1155/1156/1366/2011 AM2(+)/AM3(+)/FM1/FM2 |
LGA 775/1156/1155/1150/1366 AM2(+)/AM3(+)/FM1/FM2 |
LGA 775/1156/1155/1150/1366/2011 AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 154х120х28 | 153x120x38 | 140x130x160 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 | 120х120х25 140х140х25 |
120х120х25 |
| Материал радиатора и конструкция | Алюминиевый односекционный водяной радиатор с ребрами ленточного типа. | Алюминиевый односекционный водяной радиатор с ребрами ленточного типа. | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны. | Конструкция из алюминиевых пластин, нанизанных на 5 медных теплотрубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание. |
| Вес радиатора, г | 285 | 390 | 900 | 610 |
| Вес водоблока | 215 | 195 | – | – |
| Количество пластин радиатора, шт. | – | – | 42 / 42 | 47 |
| Толщина пластин, мм | 0,2 | – | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1 | – | 2 / 2 | 1,9 |
| Расчетная площадь радиатора, см2 | ~2,200 | – | ~11,760 | 7,900 |
| Модель вентилятора | A12025-24RB-4CP-F1 | Zalman ZP1225ALM | Noctua NF-P14 Noctua NF-P12 |
Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 600~2400 с ШИМ | 900–2000 с ШИМ | 1200 / 1300 | 900–2000 с ШИМ |
| Воздушный поток, м3 | 32,6 ~ 146 | – | 157 /187 | – |
| Уровень шума вентилятора, дБА | 19 ~ 40 | 17 ~ 36 | 19,6 / 19,8 | 17 ~ 36 |
| Уровень шума помпы, дБА | 17 | – | – | – |
| Статическое давление, мм воды | 0,31 ~ 4,16 | – | – / – | – |
| Количество и тип подшипника вентилятора | Подшипник скольжения с нарезной втулкой | Улучшенная втулка | Гидродинамический подшипник с магнитной стабилизацией | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 40 000 | 50 000 | 150 000 | 50 000 |
| Время наработки на отказ помпы, час | 70 000 | – | – | – |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 | 12 |
| Сила тока вентилятора | 0,37 | 0,2 | 0,10 / 0,09 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 4,44 | 2,4 | 1,2 / 1,08 | 2,4 |
| Пиковое энергопотребление помпы, Вт | 1,8 | – | – | – |
| Дополнительные особенности | – | – | Понижающий обороты переходник | Фирменный резистор RC24P в комплекте. |
| Средняя стоимость, $ | ~92 | ~90 | ~80 | ~32 |
Тестовый стенд
Сравнительная эффективность отвода тепла жидкостной системой охлаждения Cooler Master Seidon 120M определялась на базе платформы Intel LGA 1155 в такой конфигурации:
- процессор: Intel Core i5-3570K (3,4@4,4 ГГц, 1,248 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT325U6BFR8C-H9 (2x2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- термопаста: Noctua NT-H1.
Результаты тестирования
По результатам тестирования можно утверждать, что Cooler Master Seidon 120M и Zalman CNPS20LQ практически равны между собой в производительности. Изделие Cooler Master отыгрывает всего один градус в стоке за счет более высоких оборотов комплектного вентилятора и один градус на низких оборотах благодаря более тонкому радиатору. Второй пропеллер позволяет снять еще два-три градуса температуры с процессора. Zalman CNPS10X Performa с одним вентилятором уверенно обходит обе системы СВО, равно как и Noctua NH-D14 превосходит их при меньшей стоимости и несравнимо более низком уровне шума. Использование Cooler Master Seidon 120M на высоких оборотах с двумя вентиляторами выводит его в лидеры, но далеко не все пользователи окажутся способными слушать создаваемые при этом акустические эффекты.
Выводы
Схожесть систем жидкостного охлаждения компаний Asetek и Cooler Master, действительно подтвердилась не только с внешней, но и с технической стороны. Если говорить о рынке в целом, то за последние несколько лет в нашей лаборатории побывало около десятка подобных Cooler Master Seidon 120M систем. И поэтому мы не будем оригинальными в своих выводах. Готовые к использованию односекционные СВО все еще не способны превзойти лучшие воздушные кулеры по соотношению стоимости, эффективности и шумовых характеристик. По-прежнему, использование данных систем охлаждения вполне уместно в компактных корпусах, но является не самым рациональным решением при установке в стандартные системные блоки.
