Corsair и Asetek
Компания Corsair известна тесным сотрудничеством с OEM-подрядчиками. Так, почти всем пользователям, интересующимся разгоном своих ПК, попадалось на глаза название Corsair Dominator, присвоенное серии оверклокерских модулей и комплектов оперативной памяти, которая много лет славится своим частотным потенциалом. Тем не менее, сами микросхемы ОЗУ производит отнюдь не Corsair: американские специалисты стараются отобрать лучшие чипы из предлагаемых партнерами (Elpida, Micron и др.), что позволяет им из года в год снабжать оверклокеров рекордно быстрыми модулями DIMM.
Подобная практика применяется и в отношении систем охлаждения: поступившие в лабораторию Overclockers.ua продукты Hydro Series H50 и H70 фактически изготовлены датской компанией Asetek. В этом можно легко убедиться, посетив раздел Partner Products сайта компании. Основой модели H50 является Asetek 550LC, а старшая H70 спроектирована на базе 570LC. При этом системы Corsair можно заказать не только в Киеве, но и в провинции, в то время как СВО Asetek , как говорится, днем с огнем не сыскать.
Corsair Hydro Series H50 (CWCH50-1)
Corsair H50 поставляется в картонной упаковке, своим оформлением всячески подчеркивающей, что внутри находится система жидкостного охлаждения. На коробке на нескольких языках (в том числе, и на русском) перечислены ключевые характеристики продукта.
Внутри упаковки в наличии следующие компоненты: совмещенный с помпой водоблок, шланги, 120-мм радиатор, вентилятор аналогичного типоразмера и крепежный набор. Имеющаяся здесь инструкция по установке СВО также русифицирована. К ней прилагается буклетик, призывающий не возвращать продукт в магазин по той или иной причине, а сперва воспользоваться советами службы техподдержки Corsair. Заметим, что американский сервис коренным образом отличается от до боли привычного постсоветского: за океаном клиенту не составит труда вернуть или обменять товар, и этим правом американцы пользуются регулярно. Следовательно, производитель заинтересован в том, чтобы наладить обратную связь с клиентом, дабы избежать частых возвратов.
Corsair Hydro Series H50 поддерживает установку на материнские платы Intel LGA1366, LGA1156, LGA1155 и LGA775, а также AMD AM2, AM2+ и AM3. В инструкции к нашему образцу о совместимости с LGA1155 не упоминается, однако, учитывая то, что расстояние между монтажными отверстиями у разъемов Intel 1156 и 1155 совпадает (75 мм), с инсталляцией водоблока на Core i3/i5/i7-2000 проблем не будет.
Самое время изучить прикладные характеристики системы.
В ее составе задействован медный теплосъемник с массивом тонких медных пластин на тыльной поверхности. К нему десятью винтами прикручена пластиковая крышка, образующая водоблок.
Основной блок цилиндрической формы имеет диаметр 70 мм и высоту 55 мм. В нем закреплена электрическая помпа с энергопотреблением 2,6 Вт, заявленным уровнем шума 26-37 дБА и средним сроком службы 50000 часов (более 5 лет в режиме 24/7). Последнюю питает обычный трехконтактный кабель, подключаемый к любому разъему на плате. Длина кабеля — 18-20 см.
Система заправлена дистиллированной водой с пропиленгликолем, который предотвращает коррозийные процессы и образование грибка. Жидкость циркулирует по резиновым шлангам длиной 28-30,5 см, проходя через алюминиевый радиатор.
Размеры активно охлаждаемого радиатора составляют 120x152x27 мм (ШxВxГ).
ШИМ-вентилятор типоразмера 120x120x25 мм обеспечивает воздушный поток на уровне 50 фут3/мин при интенсивности вращения лопастей 1700 об/мин.
Corsair Hydro Series H70 (CWCH70)
Система Corsair H70, представленная после H50, очевидно, обладает более серьезным потенциалом. На упаковке изображен обновленный водоблок со встроенной помпой. Его высота составляет всего 30 мм; диаметр теплосъемника вырос с 70 до 74 мм.
Производитель неплохо позаботился о том, чтобы компоненты СВО не пострадали во время путешествия за тысячи километров:
Кроме набора инструкций на шести языках, в коробку вложен рекламный буклетик Corsair Solutions Guide 2010. Американский вендор напоминает, что в его ассортименте имеются практически все комплектующие для сборки игрового ПК: модули оперативной памяти, твердотельные накопители, блоки питания, корпуса, различные системы охлаждения, акустика и др.
Наряду с набором аксессуаров, аналогичным содержащимся в коробке с H50 (см. выше), модель H70 дополнена вторым 120-мм вентилятором и тремя кабелями-переходниками. Один из них позволяет подключить сразу оба вентилятора к разъему CPU_FAN на материнской плате, два других снабжены постоянным резистором, снижающим подаваемое напряжение и, соответственно, частоту вращения лопастей с 2000 об/мин до 1600 об/мин.
Вентиляторы крепятся по обе стороны радиатора СВО.
А он, как видим, стал значительно толще. Corsair заявляет о практически двукратном увеличении площади теплообмена — отсюда и вытекает потребность в усилении воздушного потока. Габариты радиатора Hydro Series H70 достигают 120x152x48 мм (ШxВxГ).
На медную контактную пластину, как и в предыдущей модели, нанесен слой термопасты. Основание обработано довольно сносно, хотя и без полировки. Судя по фотографиям на сайте Asetek, внутренняя структура водоблока (плотные ряды медных пластин) осталась прежней. Элементы конструкции соединены винтами.
Помпа стала более компактной, а ее мощность увеличилась с 2,6 до 3,1 Вт при среднем сроке наработки на отказ в 50000 часов. Система заправлена дистиллированной водой с пропиленгликолем и не требует профилактического обслуживания. На продукты Hydro Series H70 и H50 распространяется фирменная 2-летняя гарантия Corsair.
В заключение очередной части нашего повествования приведем фотографии красавца-радиатора:
Процесс установки «водянок» H50 и H70, по большому счету, идентичен. Сначала на усилительную пластину (бэкплейт) приклеиваются две резиновые полоски, а в «ушки» прижимного кольца вставляются четыре пластиковые втулки.
Затем усилительная пластина с предварительно вставленными металлическими втулками (с нарезкой) занимает свое законное место.
Каждое из 12 гнезд совпадает с монтажными отверстиями по периметру сокета (LGA775, LGA1155/LGA1156, LGA1366) и соответствующим образом подписано. «Бэкплейт» для систем AMD имеет в сумме четыре гнезда для втулок.
Следующий шаг — установка прижимного кольца, которая прикручивается не до конца, с учетом обеспечения точности монтажа СВО в дальнейшем.
Далее устанавливается радиатор, а сверху процессора «десантируется» водоблок с помпой на макушке. Его следует немного повернуть, чтобы зубцы прижимного кольца оказались напротив пластиковых «ушек» на корпусе помпы. Затем закручиваются до конца все четыре винта. В результате процессорный блок надежно закреплен.
На следующем снимке отчетливо видно, что крупногабаритная помпа системы H50 могла бы помешать инсталляции второго вентилятора. Поэтому блок H70 занимает всего 30 мм в высоту, обеспечивая совместимость СВО с большинством полноразмерных корпусов и материнских плат.
Любопытно, что Corsair рекомендует устанавливать единственный вентилятор Hydro Series H50 на вдув — таким образом, чтобы нагретый радиатором воздух поступал внутрь корпуса и выбрасывался через отверстия в верхней или передней стенках шасси.
Требование весьма спорное, учитывая тот факт, что не всякий корпус позволяет изменить направление воздушных потоков без роста внутренней температуры. С другой стороны, если тот же вентилятор установить на выдув, то снизится эффективность охлаждения радиатора СВО, а значит и процессора. В ходе тестирования мы определим меньшее из зол.
Оппонентом жидкостных систем охлаждения марки Corsair стал «проверенный боец» — Prolimatech Megahalems Rev.B. Ниже приводятся основные характеристики участников тестирования:
| Corsair Hydro Series H50 | Corsair Hydro Series H70 | Prolimatech Megahalems Rev.B | |
| Разъем | LGA775/LGA1155 LGA1156/LGA1366, AM2(+)/AM3 |
LGA775/LGA1155 LGA1156/LGA1366, AM2(+)/AM3 |
LGA775/LGA1155 LGA1156/LGA1366, AM2(+)/AM3 |
| Размеры радиатора, мм | 120x152x27 | 120x152x48 | 130x74x158,7 |
| Размеры кулера с установленным вентилятором(-ами), мм | 120x152x52 | 120x152x73 | 130x99x158,7 |
| Вес радиатора, грамм | - | - | 790 |
| Вес с вентилятором(-ами), грамм | - | - | ~960 |
| Размеры вентилятора(-ов), мм | 1x 120х120х25 | 2x 120х120х25 | Рассчитан на 120х120х25 120x120x38 |
| Частота вращения вентилятора(-ов), об/мин | 1700 | 2000/1600 (с переходником) | - |
| Размеры водоблока | 70x55 | 74x30 | - |
| Заявленный уровень шума, дБА | 26-37 (помпа) | 26-37 (помпа) | - |
| Наработка на отказ, тыс. ч | 50 000 (помпа) | 50 000 (помпа) | - |
| Средняя стоимость на Украине, $ | 115 | 135 | 70 |
Тестовая конфигурация
Тестовая конфигурация имела следующий вид:
- процессор: Core i7-975 EE (3,33@4,025 ГГц, 23х175, без HT, CPU — 1,4 В, QPI/Vtt — 1,375 В);
- материнская плата: ASUS P6T7 WS SuperComputer (чипсет Intel X58);
- память: Kingston KHX2000C8D3T1K3/6GX (3x2GB, DDR3-2000@1754 МГц, 175x10, 8-8-8-24-1T);
- видеокарта: ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890);
- жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин);
- блок питания: Seasonic SS-600HM (600 Вт);
- корпус: Chieftec BA-01B-B-SL;
- термоинтерфейс: Noctua NT-H1;
- операционная система: Windows 7 Ultimate x64.
Процессор Core i7-975 Extreme Edition был разогнан с номинальных 3,33 ГГц до 4,025 ГГц путем повышения базовой частоты до 175 МГц и одновременного снижения множителя до x23. Напряжение питания ЦП составляло 1,4 В, а напряжение на контроллере памяти было выставлено в значение 1,375 В. Замеры температур при номинальной частоте процессора проводились с активированными режимами Hyper-Threading и Turbo Boost, напротив, при разгоне обе опции не задействовались. Модули памяти работали на частоте 1754 МГц при множителе x10.
Традиционно для лаборатории Overclockers.ua, системы охлаждения испытывались с обдувом различной интенсивности. Общими для всех участников тестирования стали режимы 1600 об/мин (комплектный вентилятор Corsair H70 с переходником) и 1330 об/мин (Noctua NF-P12). Эффективность СВО также проверялась с парой вентиляторов, функционировавших на 1600 об/мин и 1330 об/мин (модели указаны выше).
Без переходника производительность вентилятора от H70 достигла 2000 об/мин — в этом режиме были испытаны, собственно, Corsair H70 с одним и двумя «карлсонами» и Prolimatech Megahalems Rev.B. Верхнюю группу на графиках образовали результаты Corsair H50 (вентилятор на вдув/выдув) и Megahalems, полученные при автоматической регулировке частоты вращения лопастей. Все остальные тестирования с этой СВО производились с установленным вентилятором на выдув.
За прогрев процессора отвечала утилита LinX 0.5.9 (объем памяти — 1280 МБ); температура ЦП в простое снималась по окончании стресс-тестирования. Мониторинг температурных характеристик был возложен на приложение Real Temp 3.0. Подчеркиваем, что охладители тестировались по несколько раз для получения максимально надежных результатов. Температура воздуха в лаборатории поддерживалась на уровне 23°C.
Результаты тестирования
Противостояние выдалось жарким как в прямом, так и в переносном смысле этого слова. Забегая наперед, отметим, что вся троица сумела справиться с «горячим нравом» Core i7-975 EE.

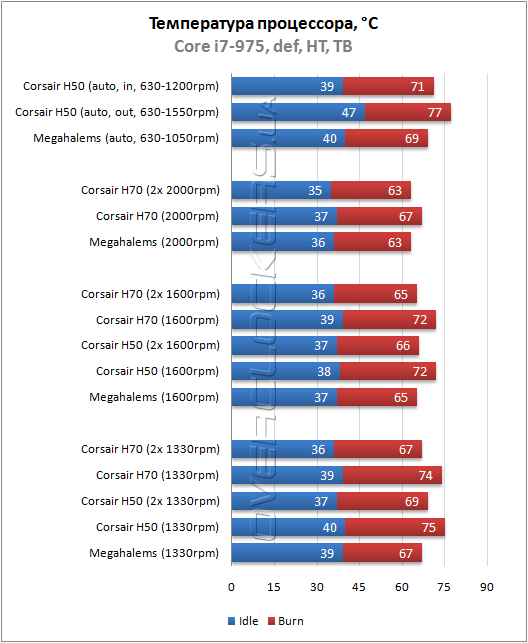

В условиях относительно небольшой тепловой нагрузки при частоте процессора 3,33 ГГц чуть предпочтительнее выглядит Megahalems ревизии B: ему удается демонстрировать результаты, идентичные показателям СВО, даже с одним вентилятором. Внутреннее соревнование, хоть и с минимальным перевесом, прогнозируемо выиграла Corsair H70.
Любителям тишины работающий на скорости 2000 об/мин комплектный вентилятор Hydro Series H70, вероятно, покажется слишком громким. Разумная альтернатива в этом случае — пара тихоходных Noctua NF-P12. Температуры ЦП, снятые в простое, укладываются в диапазон 35-40°C, и только Corsair H50 с режимом вентилятора «auto» позволяет прогреться ядру Bloomfield до 47 градусов.

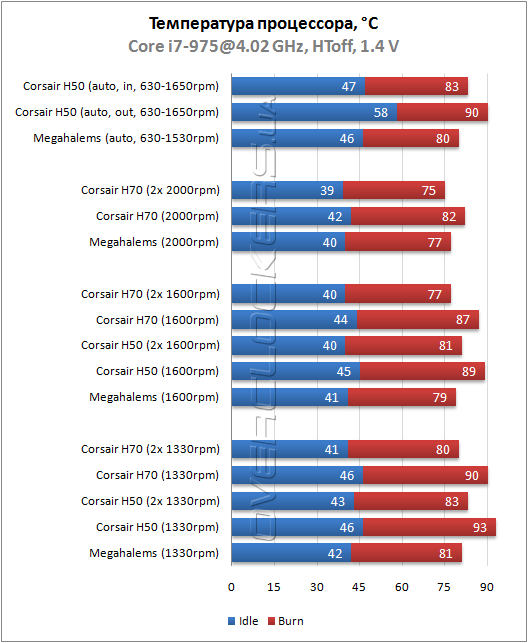

Рост тепловыделения Core i7-975 EE при разгоне до 4025 МГц сказался на расстановке сил. Самые низкие температуры обеспечила H70, а между ней и Hydro Series H50 бесцеремонно вклинился Prolimatech Megahalems Rev.B. Младшая модификация СВО, можно сказать, «сварилась» при малых оборотах; дополнительный вентилятор ей бы явно не помешал.
В заключение добавим, что ориентация единственного вентилятора Hydro Series H50 на подачу воздуха внутрь корпуса оказалась непрактичной, поскольку в таком режиме значительно сильнее нагревались остальные комплектующие ПК — материнская плата, винчестер, видеокарта. Если ее использовать как рекомендует производитель, то придется пересмотреть всю схему вентиляции корпуса, что не каждый сможет осилить.
Выводы
Системе охлаждения Corsair Hydro Series H70 оказалось под силу соперничать с одним из лучших воздушных охладителей последних лет — Prolimatech Megahalems ревизии B. Учитывая наличие в комплекте поставки СВО креплений для платформ AMD и 120-миллиметрового вентилятора(-ов), разница в цене выглядит достаточно скромной. Впрочем, стесненные в средствах пользователи по-прежнему будут смотреть в сторону «воздуха», и их, конечно же, можно понять.
«Межклассовая» борьба СВО ожидаемо завершилась в пользу Corsair H70. Младший вариант H50 имеет меньшую площадь радиатора и требует чуть более интенсивного обдува вентилятором, из-за чего уровень шума может выйти за рамки комфортного.
Естественно, повысить эффективность систем можно за счет водоблока с игольчатой внутренней структурой и зеркальной полировкой основания, более мощной помпы, двухсекционного радиатора. Однако в таком случае стоимость СВО наверняка превысит $200, отпугнув добрую половину потенциальных покупателей. В условиях жестких ограничений инженерам Corsair (Asetek) удалось спроектировать пару достойных внимания продуктов, и, надо полагать, что серия Hydro еще не сказала своего последнего слова.
