Времена, когда бренд Deepcool ассоциировался исключительно с бюджетной продукцией, плавно уходят в прошлое. Компания взяла курс на повышение качества и функциональности своих изделий, по крайне мере, такое впечатление складывается исходя из последних обзоров их продуктов, которые мне приходилось делать. Предметом рассмотрения в данной статье стал процессорный кулер Deepcool Gammaxx 400 EX.
С ходу хочется отметить, что в нем нет RGB-подсветки или каких-то изощренных новых технологий. Все очень просто, понятно и практично. Весь дизайн охладителя говорит об одном: он явно создавался исключительно для одной главной цели — тихого охлаждения. А в наше время это редкое сочетание качеств.
Технические характеристики
| Техническая характеристика | Deepcool Gammaxx 400 EX |
|---|---|
| Страница продукта | deepcool.com |
| Совместимость с процессорными разъемами | Intel LGA 1150/1151/1155/1156/1200/1366 AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1 |
| Размеры радиатора (ДхШхВ), мм | 127х50х155 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расставленные U-образно. Тепловые трубки имеют основание прямого контакта |
| Вес радиатора, г | 523 |
| Количество пластин радиатора, шт. | 56 |
| Толщина пластин, мм | 0,3 |
| Межреберное расстояние, мм | 1,75 |
| Расчетная площадь радиатора, см² | ~ 7 168 |
| Модель вентилятора | 2 х Deepcool DF1202512CL |
| Скорость вращения вентилятора, об/мин | 500 ~ 1500 с ШИМ |
| Воздушный поток, м³/ч | 88,34 |
| Уровень шума вентилятора, дБ (А) | 27,6 |
| Статическое давление, мм воды | 2.07 |
| Количество и тип подшипника вентилятора | Hydro Bearing (гидравлический подшипник) |
| Время наработки на отказ вентилятора, час | – |
| Номинальное напряжение вентилятора, В | 12 |
| Сила тока вентилятора, А | 0,07 |
| Пиковое энергопотребление вентилятора, Вт | 0,84 |
| Дополнительные особенности | – |
| Средняя стоимость | 980 грн |
Упаковка и комплект поставки
Кулер упакован в небольшую зелено-серую коробку. Изображение охладителя есть только на фронтальной её части. Все остальное место отведено под перечисление достоинств, технических характеристик и информацию о габаритах устройства. Внутри кулер защищен от повреждений демпферами из полиуретана, уложенными сверху и снизу.
Комплект поставки Gammaxx 400 EX отличается логичностью и минимализмом. Кроме радиатора и двух вентиляторов здесь есть:
- инструкция по установке;
- пакетик с термопастой;
- два комплекта крепежных скоб для вентиляторов;
- универсальная пластиковая усилительная пластина;
- крепежные лапы для AMD AM3 и AM4;
- крепежные лапы для Intel LGA 115х/1200/1366;
- два маленьких винтика для фиксации крепежных лап на кулере;
- четыре сквозные винтовые стойки;
- четыре длинные винтовые шпильки;
- четыре подпружиненные гайки.
Внешний вид
Кулер в сборе с вентиляторами смотрится солидно, благодаря простым прямым формам и черному цвету верхней крышки. Его общая высота составляет 158 мм, а ширина — 129 мм.
Толщина кулера в профиль с двумя вентиляторами равна 103 мм. При этом он не мешает оперативной памяти. Пропеллеры крепятся к телу радиатора с помощью проволочных скоб. Защелкнуть их не составляет труда, но вот чтобы снять, понадобится поддеть чем-то вроде пинцета, направляя его вдоль линии ребер.
Так выглядит кулер сзади, когда второй вентилятор ориентирован на вытяжку из радиатора:
Черная матовая металлическая накладка закрывает собой концы тепловых трубок и делает внешний вид изделия более эстетичным. Держится накладка на двух шестиугольных винтах, а надпись на ней легко позволит определить, где у кулера передняя часть, а где задняя.
Deepcool Gammaxx 400 EX имеет в комплекте два одинаковых вентилятора формата 120х120х25 мм. Сделаны они, что называется, «душевно». Рамка и лопасти черного цвета. По углам рамки с каждой стороны есть серые треугольные резиновые демпферы вибраций. Девять лопастей имеют стандартные углы наклона для правильного компромисса между статическим давлением и объемом прокачиваемого воздуха. В нижней части из граней встроены своеобразные «антикрылья», которые снижают турбулентность потока воздуха, а значит и шум от него. Доступный диапазон вращения крыльчатки составляет от 500 до 1500 об/мин, работает она очень тихо и без посторонних шумов. До 800 об/мин и 40 дБ (А) пропеллер не слышно. При 1000 об/мин и 42 дБ (А) едва слышно. На максимальной скорости получается средний уровень шума в 55 дБ (А), без раздражающих слух акустических компонентов. В общем все очень удачно. Подшипник заявлен гидравлический. Подключение к питанию осуществляется через 250-мм кабель в нейлоновой оплетке со стандартным разъемом на четыре контакта.
Без обвеса радиатор имеет ширину в 127 мм и толщину в 50 мм. Высота без верхней накладки равна 155 мм. Особых аэродинамических улучшений в теле радиатора нет, выемки по центру вероятно предназначены для кабелей подсветки в других вариациях модели.
Тело радиатора состоит из четырех медных 6-мм тепловых трубок и 56 ребер, расположенных с зазором в 1,75 мм. Суммарная площадь рассеивания тепла составляет приличные 7168 см². Тепловые трубки разведены незатейливо и недалеко друг от друга, по U-образной формуле.
По бокам в центральной части есть два ряда углублений для крепежных скоб вентиляторов. В профиль тепловые трубки направлены полностью вертикально.
Судя по колпачкам накладной пластины, тепловые трубки собраны рядом друг с другом в форме ромба.
Для соединения трубок между собой используется лаконичная серая алюминиевая прижимная пластина, без лишних декоративных элементов.
Прилегание трубок в местах стыка близко к идеальному.
Основание у кулера достаточно ровное, с прямым контактом, радиальной шлифовкой и без существенных зазоров. Расстояние между трубками составляет 2,8 мм. Общая эффективная площадь подошвы равна 35х35 мм.
Перейдем к установке и тестированию кулера.
Установка
Для теста эффективности Deepcool Gammaxx 400 EX использовалась платформа Intel LGA1151 с процессором Intel Core i5-9600K. Отметим, что кулер не поддерживает устаревший разъем LGA775, а также горячие LGA2011 и 2066. По части AMD монтаж возможен на все, кроме TR4. Процесс монтажа начинается с привинчивания к основанию радиатора подходящих крепежных лап. Обратите внимание, что сначала нужно вставить сторону лапы, ближайшую к кулеру, над ней есть фиксирующая ступенька. Иначе будет перекос. И потом прикрутить её одним крестовым винтом с каждой стороны.

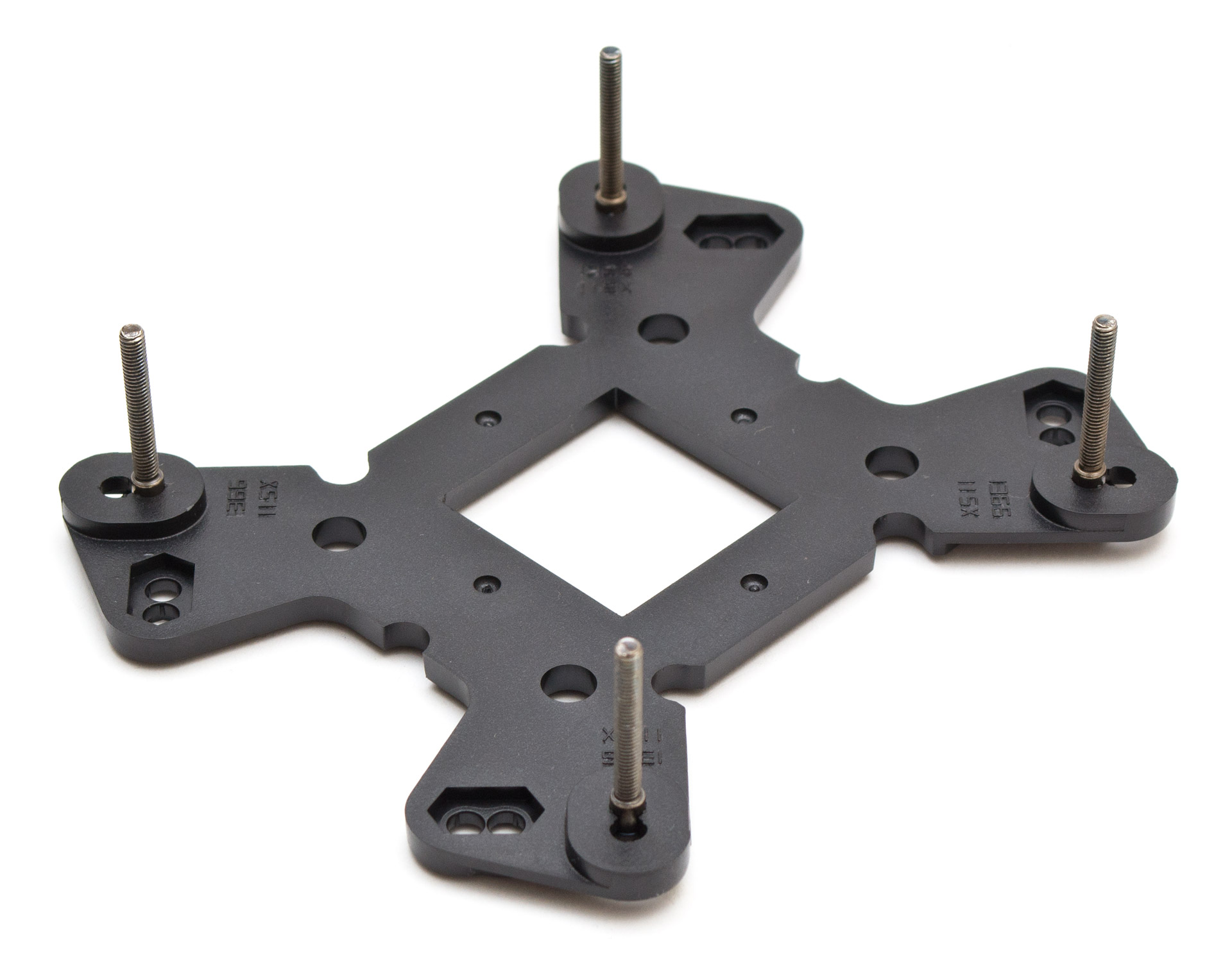

Затем собирается усилительная пластина. В неё просто вставляются винтовые шпильки в нужные отверстия. Держатся они за счет поверхностного натяжения и притом довольно плотно.
Затем усилительная пластина вставляется в монтажные отверстия материнской платы.
На винтовые шпильки одеваются изоляционные круглые прокладки и навинчиваются до упора шестиугольные стойки-обоймы.
Далее наносим термопасту, ставим кулер и по несколько оборотов за раз прикручиваем подпружиненные гайки к шпилькам усилительной пластины до полной затяжки.
Осталось повесить на место вентиляторы и подключить их к питанию. Кстати, в комплекте нет разветвителя и хорошо, что на нашей материнской плате есть два разъема CPU FAN. А что делать тем, у кого такого нет? Разве что пользоваться лишь одним пропеллером, пока разветвитель не будет приобретен.
Так выглядит установленный кулер с обратной стороны.
Конфликтов с оперативной памятью нет ни в каком из слотов.
Кулер не создает никаких помех видеокарте в первом слоте PCI-E.
Прижим у кулера достаточно сильный, а основание ровное. Лишь в одном уголке тепловая трубка оказалась задранной вверх и не контактировала с поверхностью процессора. Впрочем, на качестве передачи тепла это особо не отразилось.
Тестовый стенд
Для тестирования эффективности кулера Deepcool Gammaxx 400 EX использовался стенд на базе платформы Intel LGA 1151 следующей конфигурации:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Эффективность отвода тепла кулером Deepcool Gammaxx 400 EX сравнивалась с «народным» бюджетным охладителем Aardwolf Performa 10X, оснащенным одним стоковым вентилятором без подсветки. А для того, чтобы провести прямое сравнение радиаторов между собой, на втором этапе теста мы переставили оба вентилятора Deepcool на Performa 10X.
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальной скорости двух вентиляторов в 1500 об/мин Deepcool Gammaxx 400 EX показал уровень шума в 55 дБ (А), что чуть меньше, чем у Aardwolf Performa 10X, которая не пожелала со стоковым пропеллером раскручиваться быстрее 1900 об/мин при 56 дБ (А). При снижении скорости до 1000 об/мин Deepcool Gammaxx 400 EX стал очень тихим и продемонстрировал уровень шума в 42 дБ (А). Такой звук будет едва слышен из закрытого корпуса в помещении ночью. Затем вентиляторы Deepcool были перевешены на Performa 10X, для того чтобы «в лоб» сравнить радиаторы между собой.
Посмотрим на график температур для каждого уровня шума.
Результат теста оказался слегка неожиданным. Мало того что Deepcool Gammaxx 400 EX без особых проблем справляется с процессором в разгоне, так он еще и обходит на два градуса Performa 10X в стоковой комплектации с одним быстрым пропеллером и делает это с меньшим уровнем шума. А при сравнении с одинаковыми вентиляторами Gammaxx все равно оказывается способен отыграть один градус у безусловного лидера бюджетного сегмента. Если бы пропеллеры Deepcool могли разгоняться до 2000 об/мин, результат явно можно было бы улучшить еще на пару градусов. Но инженеры компании отдали предпочтение тишине, что в принципе вполне разумно с точки зрения обычного пользователя. Одним словом — браво Deepcool!
Выводы
Deepcool Gammaxx 400 EX — это отличный кулер по разумной цене. В нем хорошо все — внешний вид, качество изготовления, небольшие габариты, простота установки, общая эффективность при низком уровне шума.
Единственный недостаток — отсутствие в комплекте разветвителя питания вентиляторов. Его придется искать отдельно или подбирать материнскую плату со вторым разъемом CPU FAN, при условии, что требуется максимальное охлаждение и сразу оба пропеллера. Если же нет, то один вентилятор можно оставить про запас, на замену в будущем.
На сегодня, Deepcool Gammaxx 400 EX является одним из лучших по сочетанию качеств вариантом процессорного кулера в своем ценовом сегменте.
