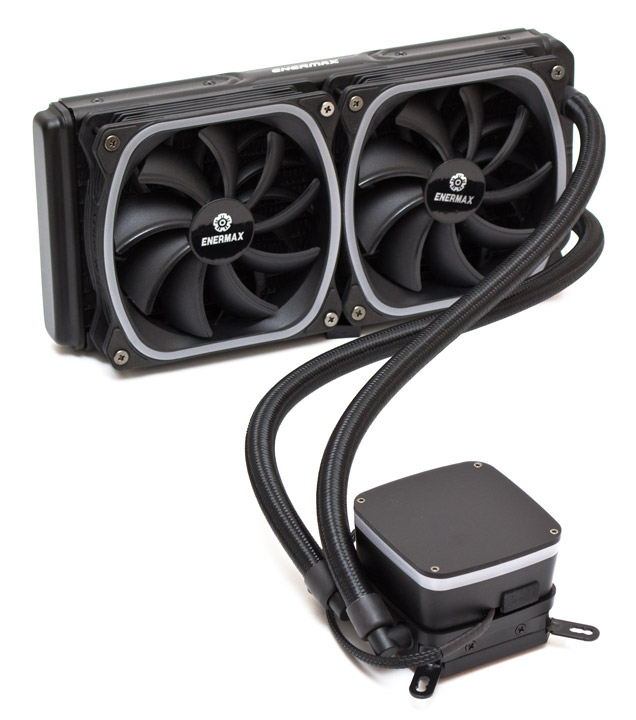

Похоже, что компания Enermax решила стать серьезным игроком в сфере систем жидкостного охлаждения. По состоянию на сегодня у них уже есть шесть полноценных серий AIO СВО в форматах радиаторов на 120, 240, 280 и 360 мм. Из всего этого многообразия к нам в руки попала система Aquafusion 240 (ELC-AQF240-SQA). И, как всегда, мы посмотрим на то, как она устроена и на что способна.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/01-enermax-aquafusion-240.jpg)
Упаковка и комплект поставки

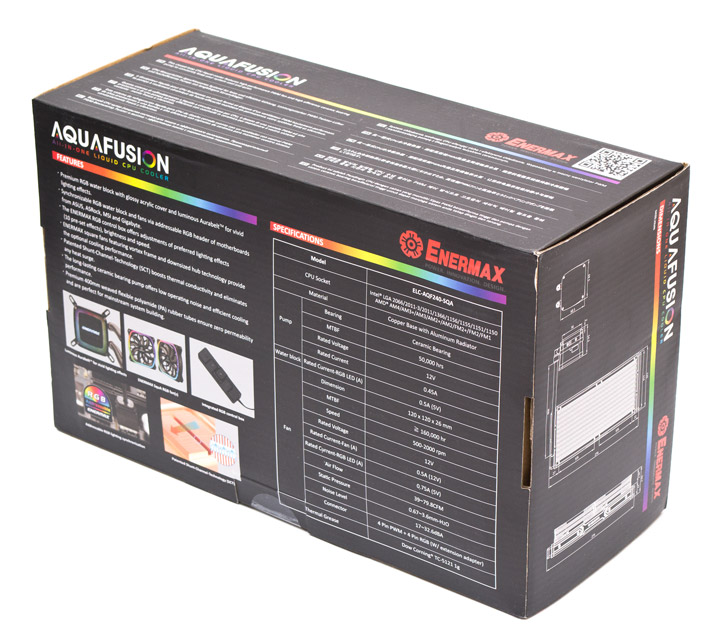

Цветастая коробка радостно сообщает своему покупателю от том, что данная СВО совместима со всеми фирменными системами подсветки от ASUS, ASRock, Gigabyte и MSI. К счастью, на ней еще можно найти подробные технические характеристики изделия и даже схему с указанием его габаритов, что особенно удобно, когда пытаешься понять, поместится оно в твой корпус или нет.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/02-enermax-aquafusion-240.jpg)
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/03-enermax-aquafusion-240.jpg)

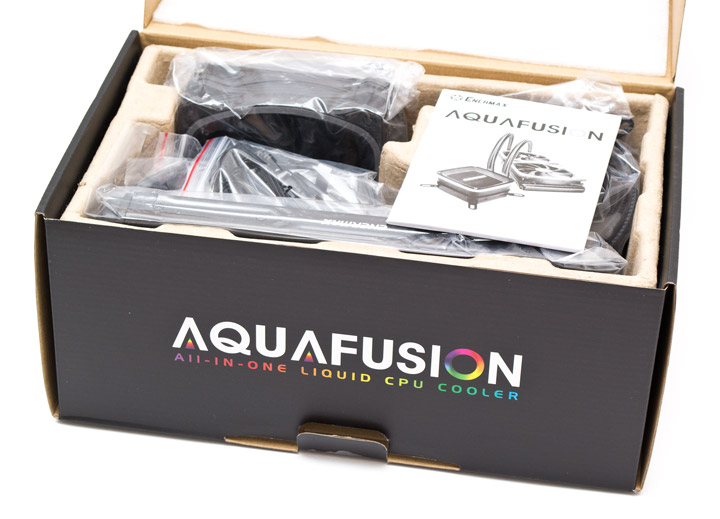

Внутри все детали традиционно упакованы в полиэтиленовые пакеты и форму из прессованного картона.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/04-enermax-aquafusion-240.jpg)

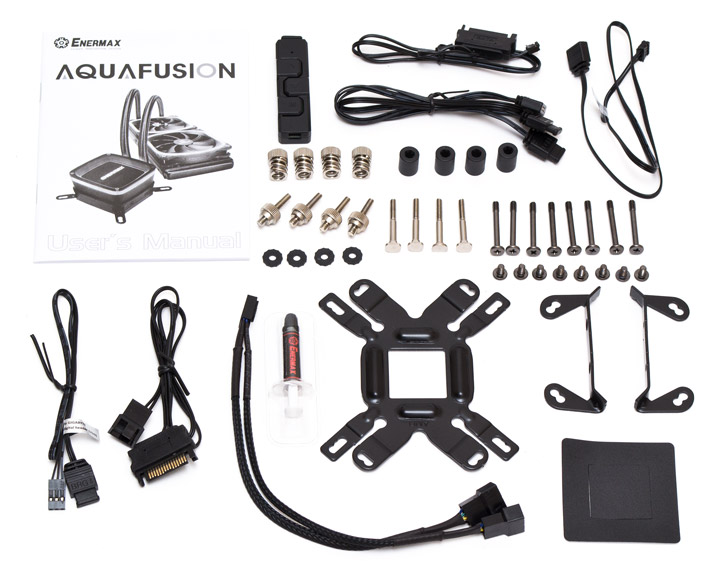

Деталей в комплекте поставки откровенно много. Кроме радиатора, водоблока и двух 120-мм вентиляторов тут есть:
- инструкция по монтажу;
- контроллер ARGB-подсветки;
- кабель Power SATA для питания контроллера;
- ARGB-кабель для подключения подсветки водоблока;
- ARGB-разветвитель с одного разъема (мама) на два разъема (папа);
- BRG-кабель для специфических разъемов подсветки на платах Gigabyte;
- кабель Power SATA для подключения питания помпы;
- разветвитель в оплетке с одного на два четырехконтактных разъема питания вентиляторов;
- шприц на 2 грамма с термопастой Dow Corning® TC-5121;
- четыре подпружиненных гайки;
- четыре пластиковых стойки;
- четыре металлических шпильки под разъемы Intel LGA2011;
- четыре шпильки под все остальные процессорные разъемы;
- четыре пластиковых фиксатора для шпилек;
- восемь длинных винтов для крепления вентиляторов;
- восемь коротких винтов для крепления радиатора к корпусу;
- две лапы для сокетов AMD AM3 и AM4;
- металлическая универсальная усилительная пластина;
- квадратная клейкая изоляционная прокладка под сокеты AMD.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/05-enermax-aquafusion-240.jpg)
Внешний вид

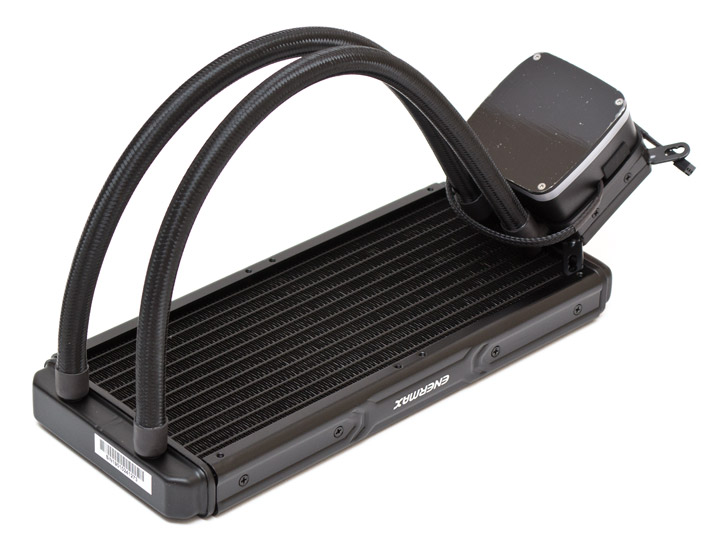

Мы обозревали уже много подобных неразборных систем и, не считая буквально пары исключений, все они устроены по одному и тому же принципу. Водоблок совмещен с помпой и соединен двумя гибкими шлангами с радиатором. Enermax Aquafusion 240 тут ничем не выделяется.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/06-enermax-aquafusion-240.jpg)

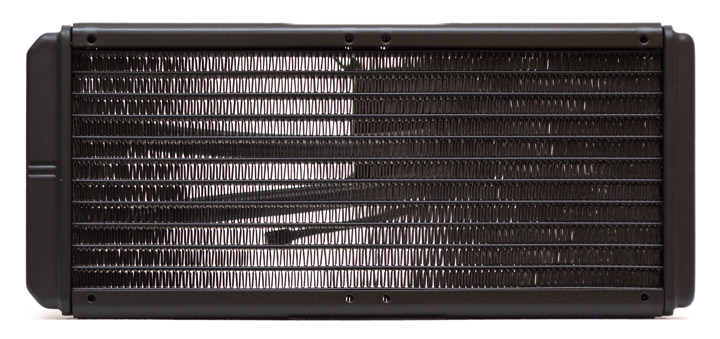

Радиатор сделан из алюминия и покрашен в черный цвет. Его длина составляет 274 мм, а ширина — 120 мм. В боковых пластинах есть два набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 2500 см2. Вес снаряженной системы без учета вентиляторов равен 850 грамм.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/07-enermax-aquafusion-240.jpg)

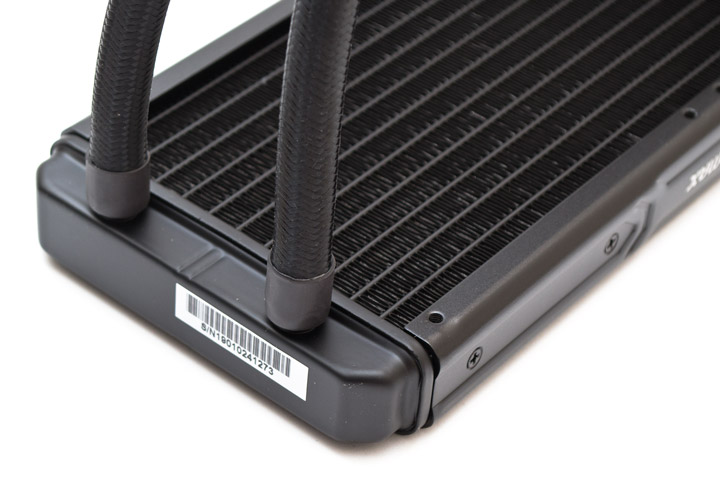

Трубки неподвижно соединены с радиатором методом опрессовки пластиковыми обоймами. Толщина коллектора со стороны шлангов — 19 мм. Здесь же есть наклейка с серийным номером.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/08-enermax-aquafusion-240.jpg)

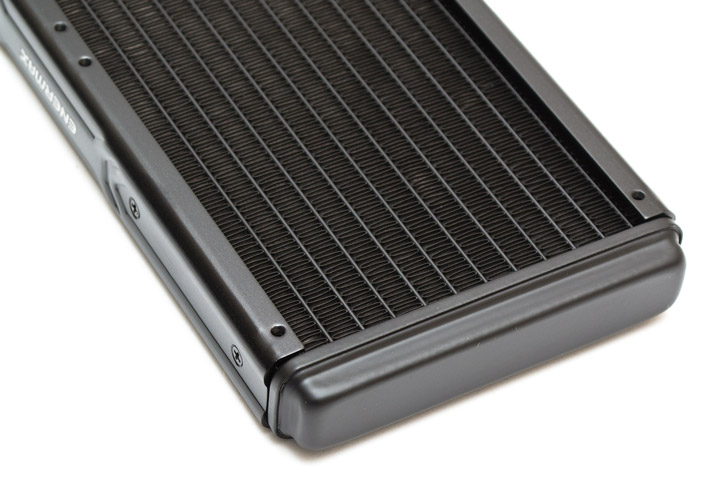

Коллектор с противоположной стороны имеет толщину в 14 мм.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/09-enermax-aquafusion-240.jpg)

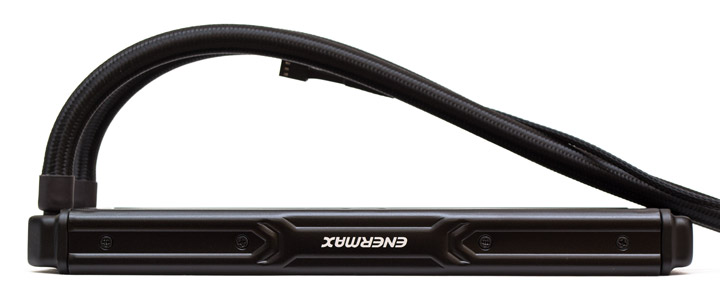

В толщину радиатор соответствует стандарту в 27 мм. Фигурные боковые накладки с надписью Enermax держатся на четырех винтах каждая. Длина шлангов в нейлоновой оплетке равна 400 мм. Внешний диаметр — 12 мм. Они не особо гибкие и пружинят при попытке куда-то их загнуть.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/10-enermax-aquafusion-240.jpg)

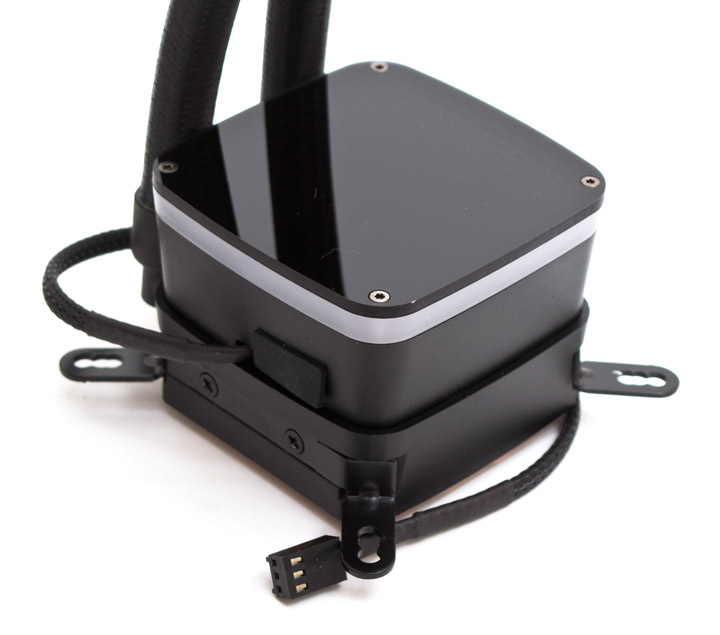

Водоблок пластиковый и имеет квадратную форму со скругленными углами. Верхняя его часть сделана из тонированного акрила, чуть ниже идет вставка из белого пластика, за которой спрятаны светодиоды. Высота его составляет 55 мм, ширина и длина — 69х69 мм в самой толстой части. За подключение к питанию отвечает трехконтактный кабель в оплетке, длиной 290 мм.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/11-enermax-aquafusion-240.jpg)

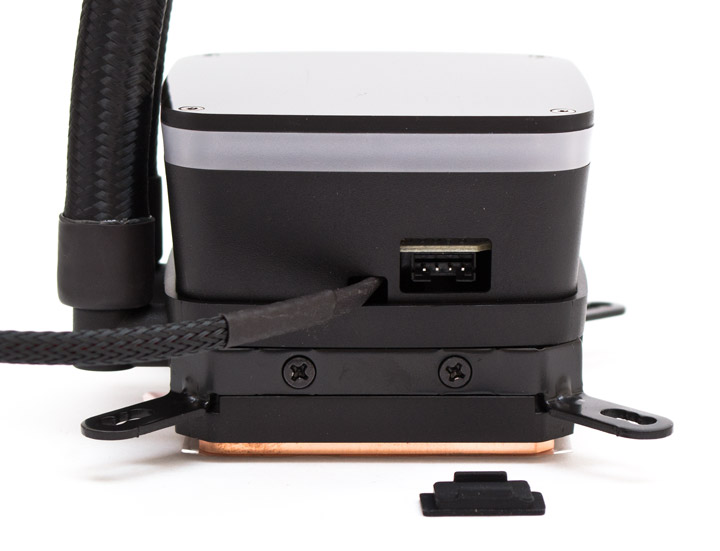

Рядом с кабелем питания есть разъем на четыре контакта, прикрытый резиновой заглушкой. Сюда подключается провод для управления подсветкой с контроллера или с материнской платы. Установленная внутри помпа имеет керамический подшипник и работает с постоянной скоростью 3100 об/мин. К моему удивлению, даже при таких оборотах помпу практически на слышно — производитель постарался то ли с шумоизоляцией, то ли с качеством изготовления электрического двигателя. Заявленный ресурс непрерывной наработки на отказ — 50 тысяч часов (ориентировочно — 5–6 лет, если не отключать ее вообще).
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/12-enermax-aquafusion-240.jpg)

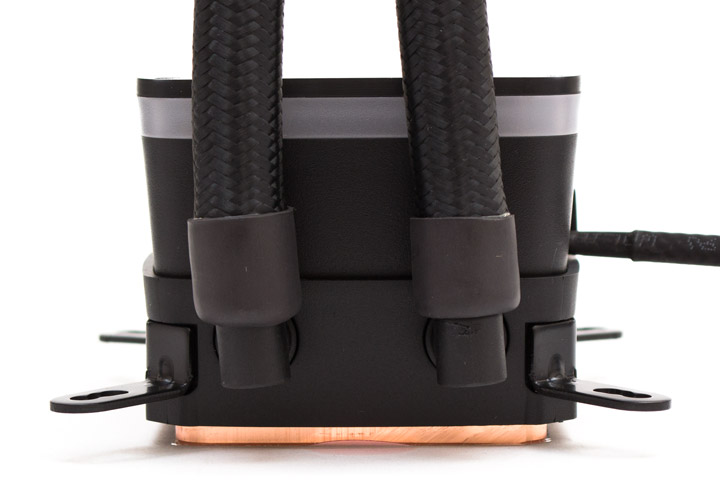

Шланги соединяются с водоблоком с правой стороны при помощи угловых фитингов, которые легко поворачиваются в стороны на большие углы. Металлические лапы для крепления на сокеты Intel привинчены по умолчанию сверху и снизу.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/13-enermax-aquafusion-240.jpg)

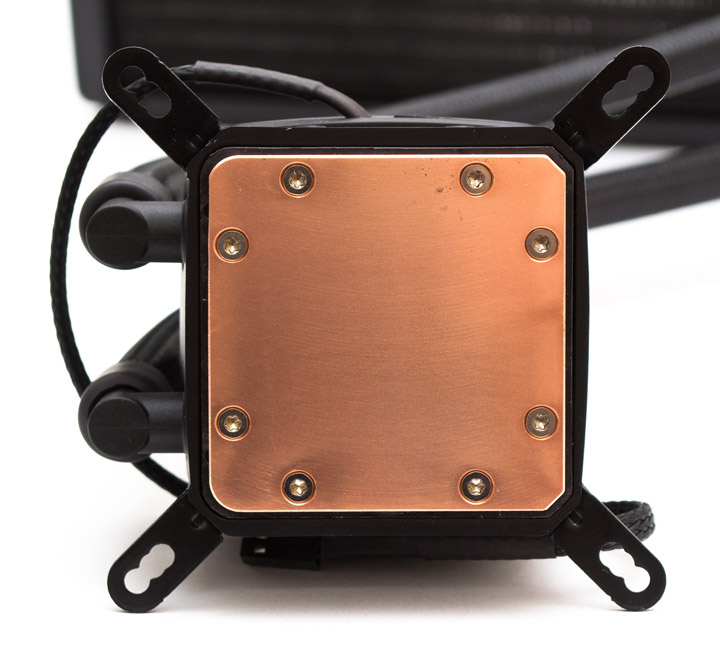

Медное квадратное основание имеет размер 56х56 мм и держится на восьми винтах типа Torx. На нем видны мелкие полукруглые следы от шлифовки. К ровности есть определенные претензии — посередине параллельно фитингам пролегает выпуклость цилиндрической формы. Возможно, она сделана специально, чтобы усилить пятно контакта в центре, а может это и производственный дефект.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/14-enermax-aquafusion-240.jpg)

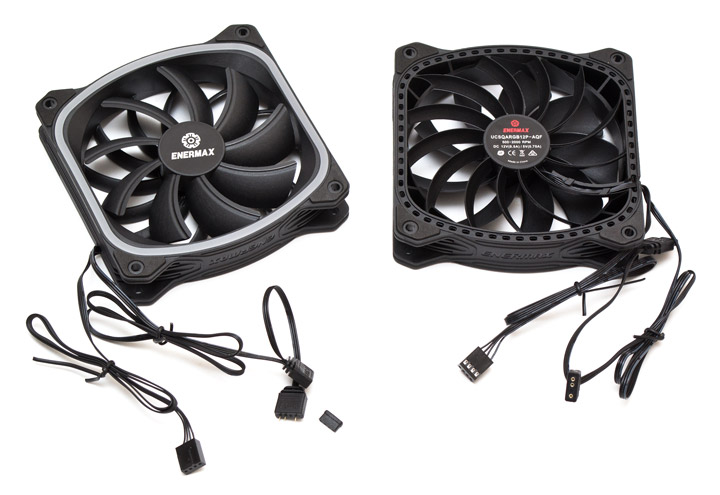

120-мм вентиляторы в данной системе называются Enermax USCQARGB12P-AQF, и они представляют собой весьма занятную вещь. Помимо экзотичной формы рамки, по периметру которой встроены адресуемые светодиоды RGB-подсветки, это второй пропеллер на моей памяти (после Noctua NF-F12 PWM) в котором сзади установлены направляющие неподвижные лопасти (в количестве 13 штук) для выравнивания потока воздуха. Тип подшипника не указан, но судя по отсутствию посторонних шумов и заявленному сроку наработки на отказ в 100 тысяч часов, это должен быть приличный гидродинамик. Диапазон скоростей крыльчатки регулируется при помощи ШИМ (тоже кстати без характерных призвуков) в пределах от 500 до 2000 об/мин. Бесшумно пропеллер работает вплоть до 800 об/мин. На максимальной скорости воет, но это уже особенности аэродинамики лопастей, ничего не поделаешь. Длина кабеля питания на четыре контакта равна 500 мм, а кабеля ARGB-подсветки — 500 мм до разъема «мама» и еще 100 мм до разъема «папа», прикрытого защитным колпачком.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/15-enermax-aquafusion-240.jpg)

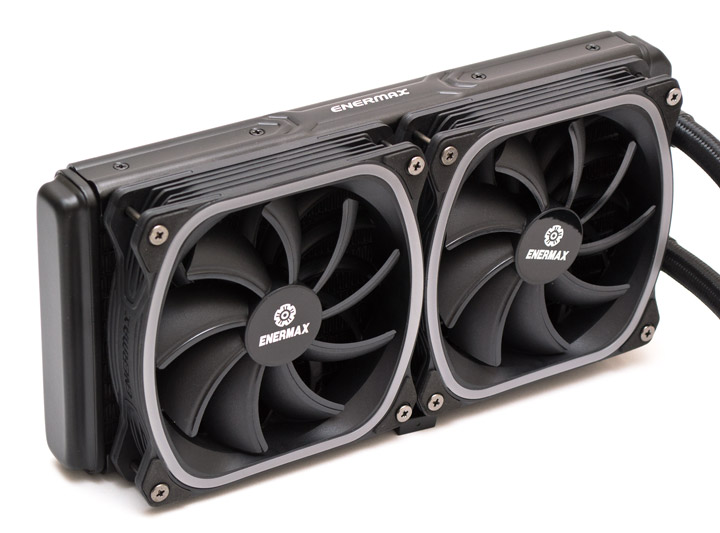

Так выглядят вентиляторы после установки на радиатор с помощью комплектных винтов. Для защиты от вибраций по углам рамки пропеллера с обеих сторон наклеены мягкие демпферы.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/16-enermax-aquafusion-240.jpg)

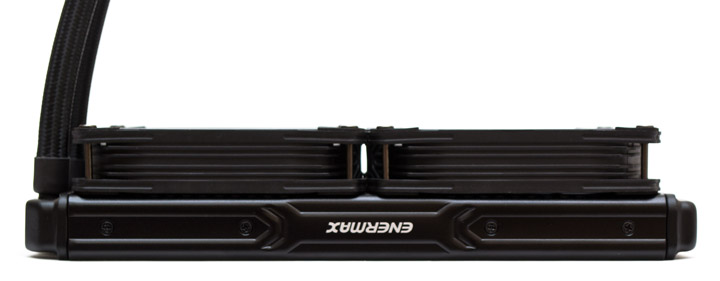

Общая толщина системы с вентиляторами и с учетом выступающих шляпок винтов дотягивается до 55 мм.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/17-enermax-aquafusion-240.jpg)

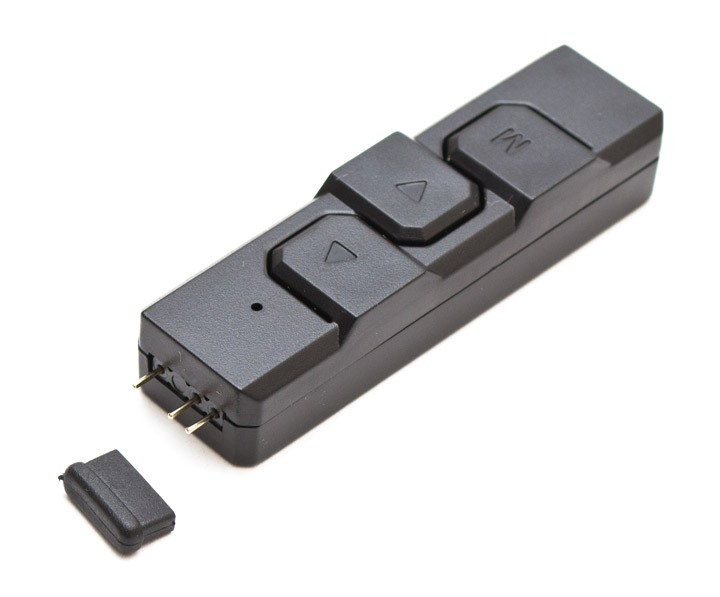

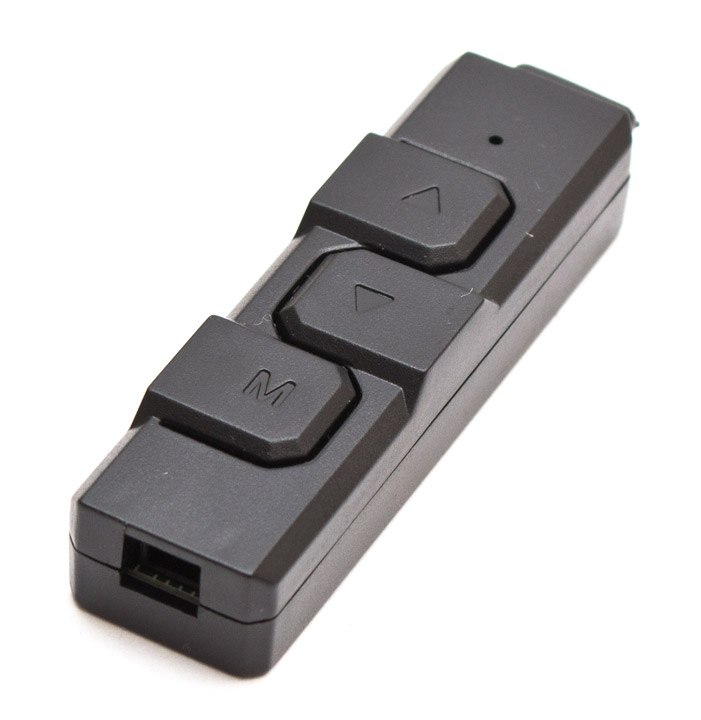

Для управления подсветкой и световыми эффектами в комплекте поставки есть собственный контроллер на тот случай, если материнская плата не поддерживает ARGB-подсветку. Он представляет собой маленькую коробочку с габаритами 59х17х12 мм. С одной стороны находится ARGB-разъем, прикрытый колпачком. С другой — порт на два контакта для подключения питания. Из органов управления есть три кнопки: две стрелочки и один переключатель режимов, отмеченный буквой «М». Точечный индикатор над стрелками указывает текущий режим настройки. Зеленый цвет — переключение световых эффектов (10 вариантов). Красный цвет — выбор скорости воспроизведения эффекта. Синий цвет — выбор уровня яркости. Желтый цвет — автоматическое переключение эффектов.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/18-enermax-aquafusion-240.jpg)
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/19-enermax-aquafusion-240.jpg)

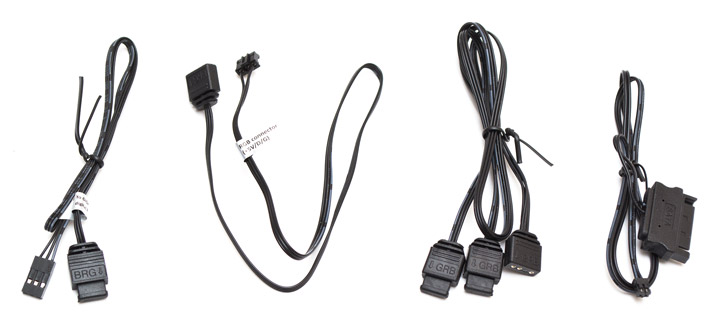

Разобраться в обилие комплектных шнуров поначалу может быть непросто, потому мы решили помочь с этим читателям. Условно кабели можно поделить на две категории — для подсветки и для питания вентиляторов. Начнем с первых. Если смотреть слева направо, то первым будет провод для подключения подсветки к платам Gigabyte с трехконтактным разъемом BRG и длиной в 400 мм. Следующий провод нужен для подключения подсветки к водоблоку, его длина равна 400 мм. Разветвитель с одного на два ARGB-разъема тоже имеет длину в 400 мм. И последний 500-мм кабель служит для запитывания контроллера подсветки от обычного разъема Power SATA (спасибо, что не от «молекс»!).
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/20-enermax-aquafusion-240.jpg)

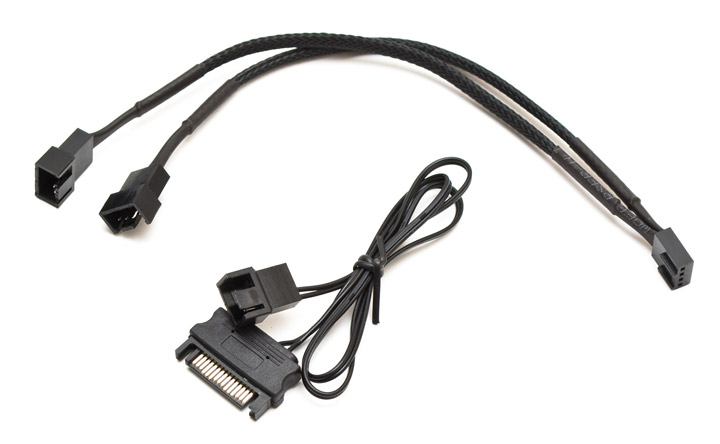

С проводами вентиляторов все проще. Есть 400-мм разветвитель четырехконтактного разъема вентиляторов в оплетке, позволяющий подключить оба пропеллера в один разъем CPU FAN. Переходник с Power SATA на четырехконтактный разъем питания вентилятора позволит подключить помпу в случае, если на материнской плате нет свободного порта. А если есть, то может быть просто пригодится в хозяйстве.
![Enermax AquaFusion 240](/cooler/enermax-aquafusion-240/21-enermax-aquafusion-240.jpg)
Перейдем к установке СВО и тестированию её эффективности.
